olivimo

Boîte de rangement

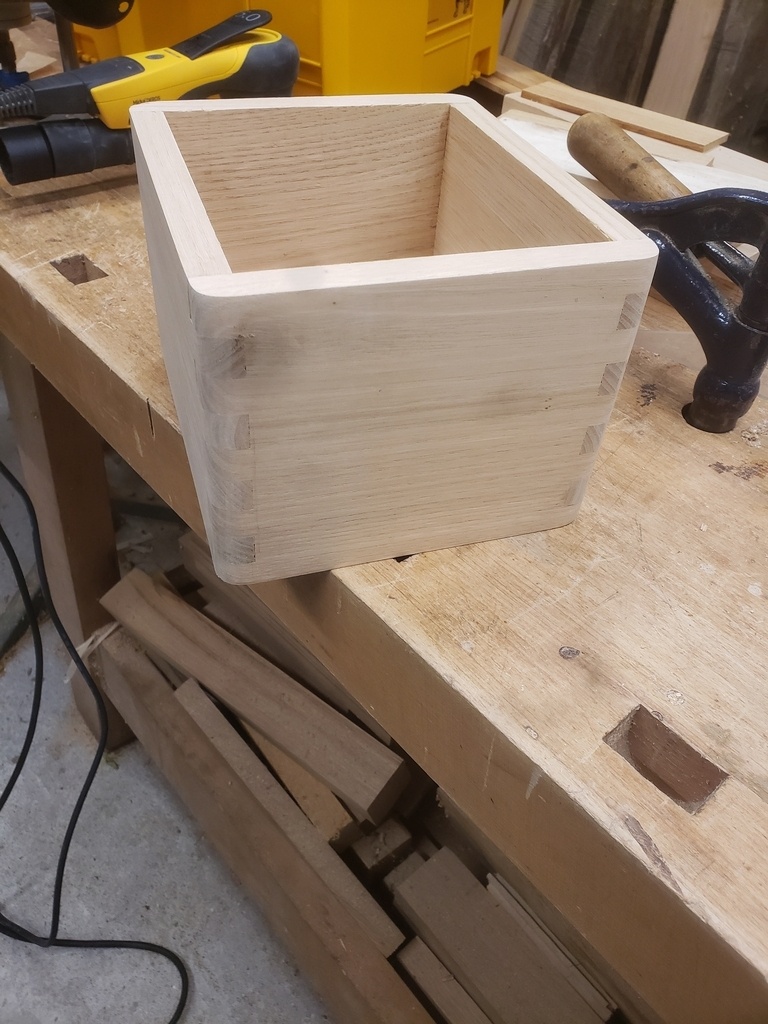

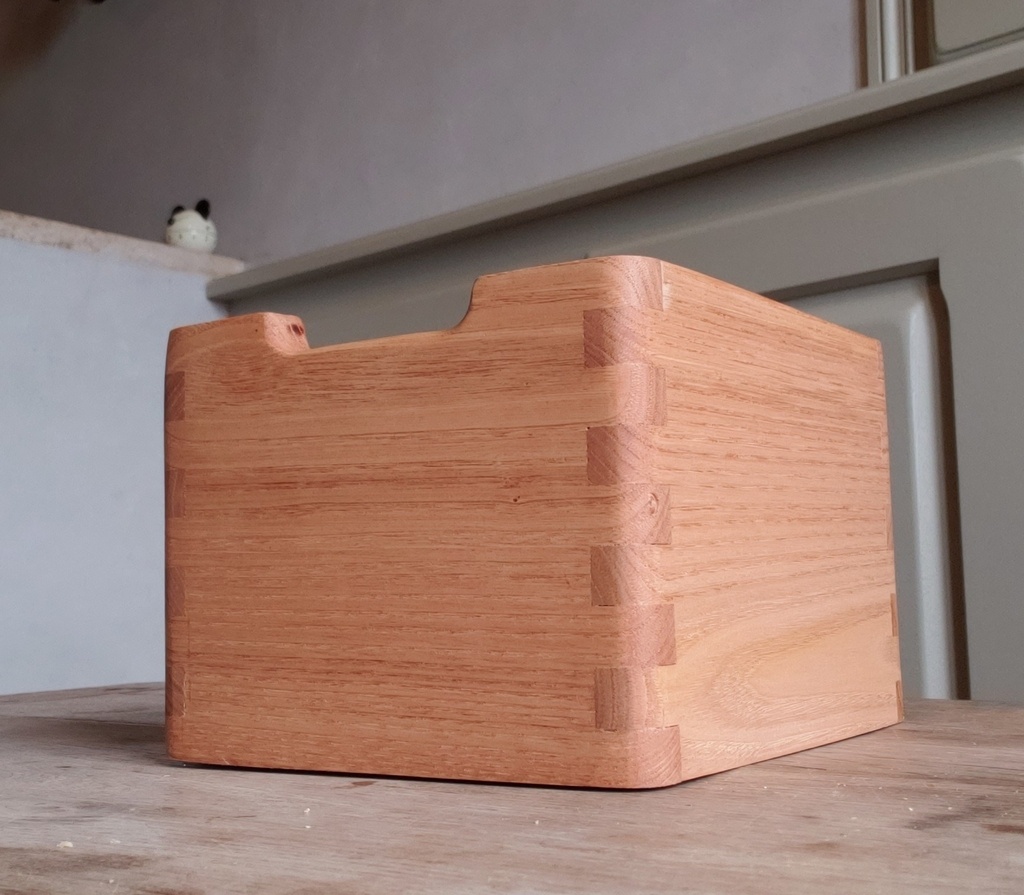

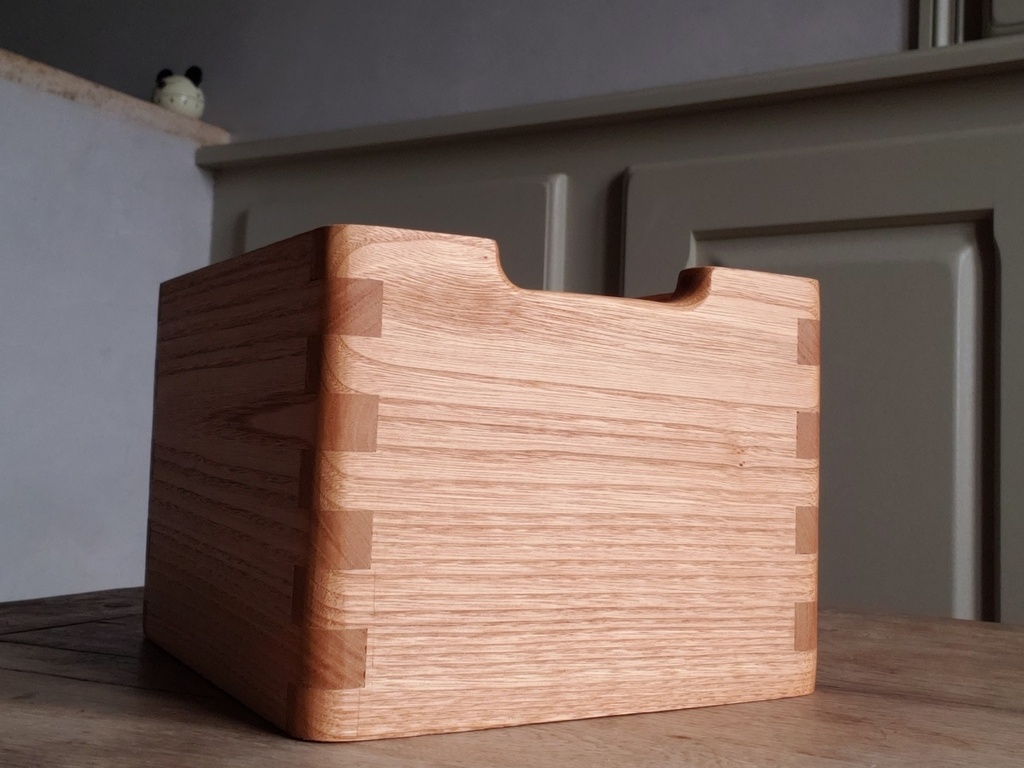

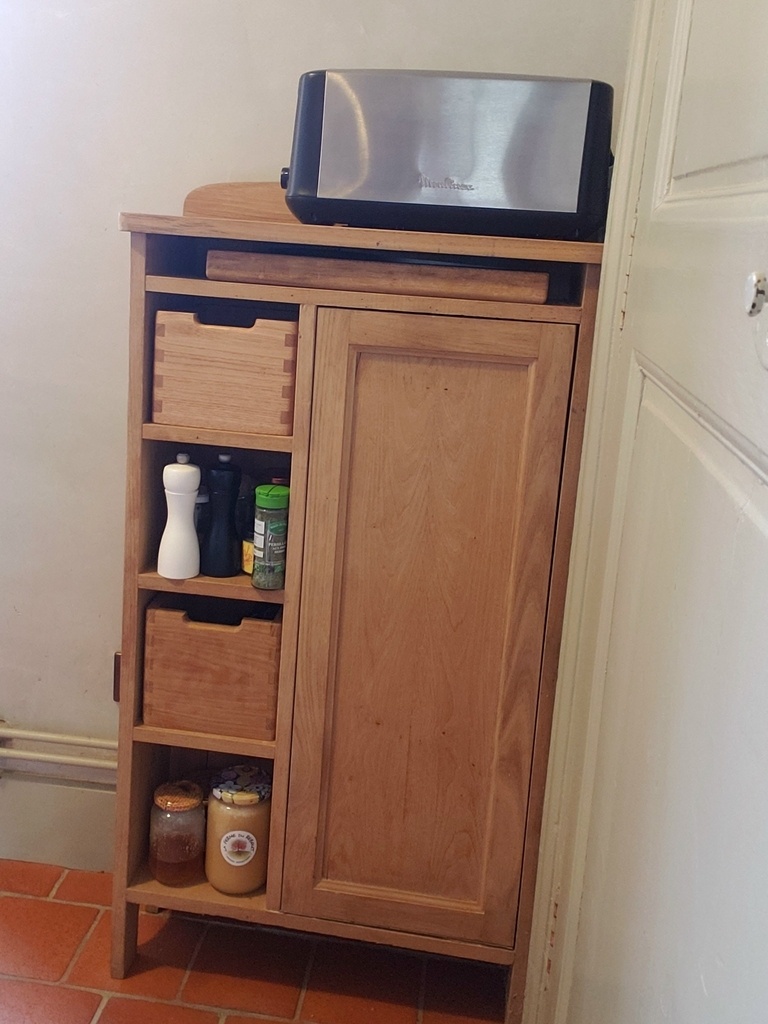

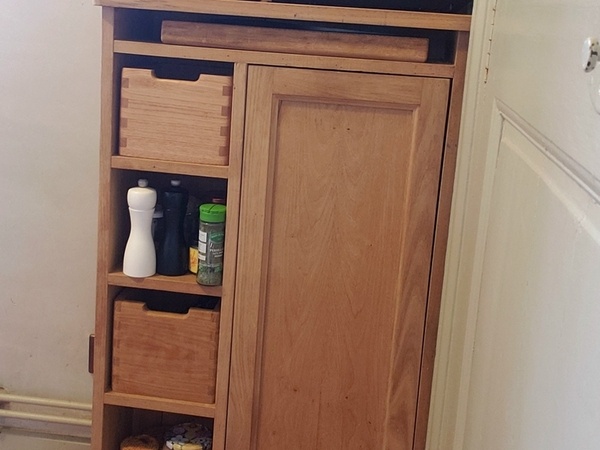

Réalisation d'une boîte de rangement en châtaignier avec des restes pour venir compléter une petite huche à pain. La finition est à l'huile oléobois.
Les queues droites sont réalisées à la défonceuse avec un petit gabarit facile à faire que je détaille ci-après. Je réinvente certainement la roue mais j'avais fait qqs photos alors je les mets ici ;-)

Le gabarit est facile à faire et ne nécessite aucune mesure mais seulement 2 ajustements :

  • un bon équerrage entre la butée du gabarit et le guide de défonceuse
  • réalisation de 2 planchettes d'épaisseur égales à celles du trou laissé par la fraise utilisée pour le défonçage (peut être facilement obtenu par rabotage successif)

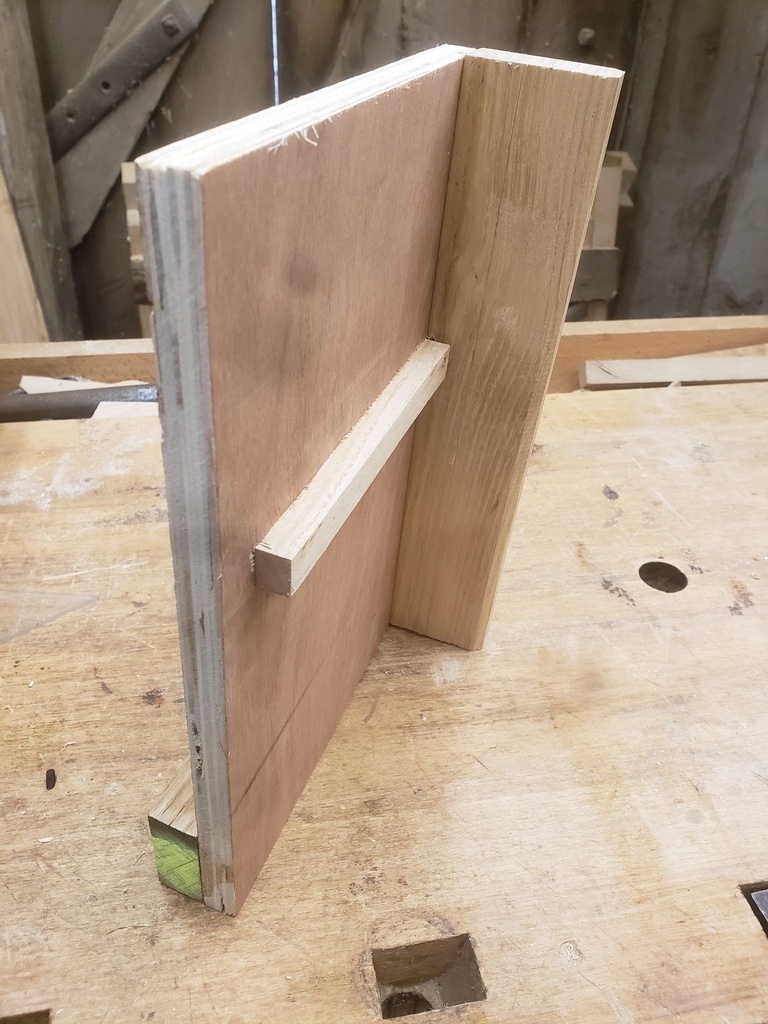

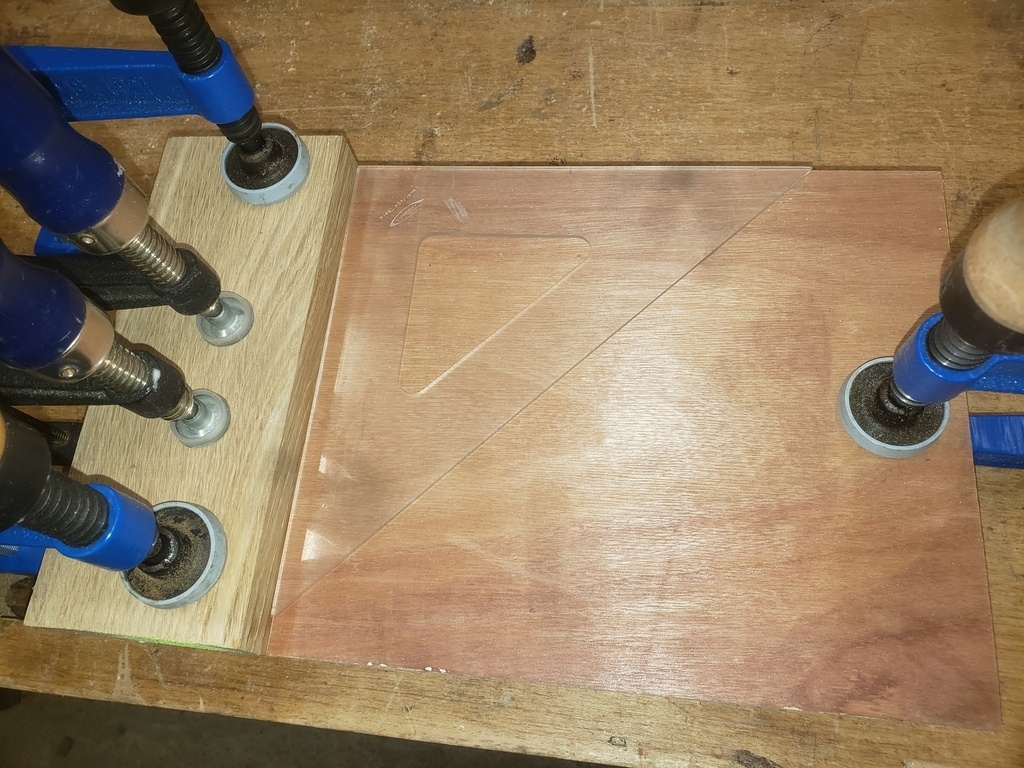

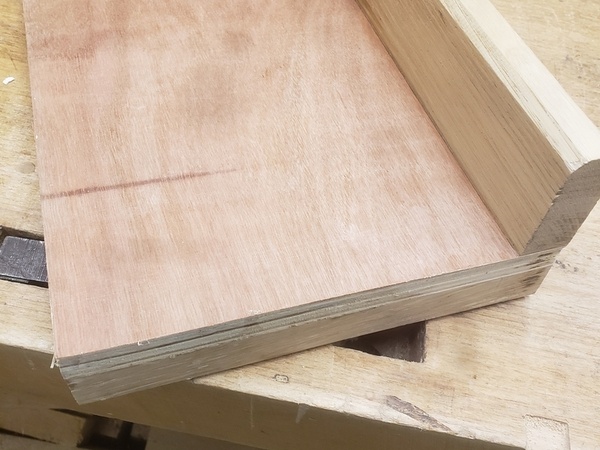

  1. Coller le guide de défonceuse (petite planche) parfaitement d'équerre au rebord du support

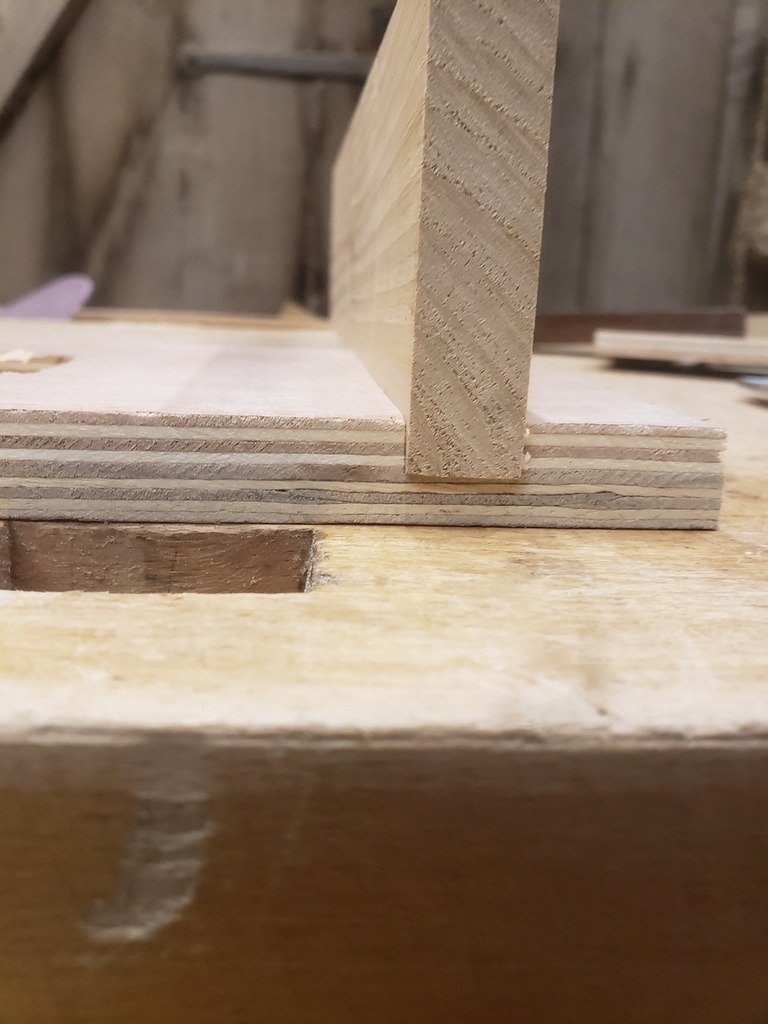

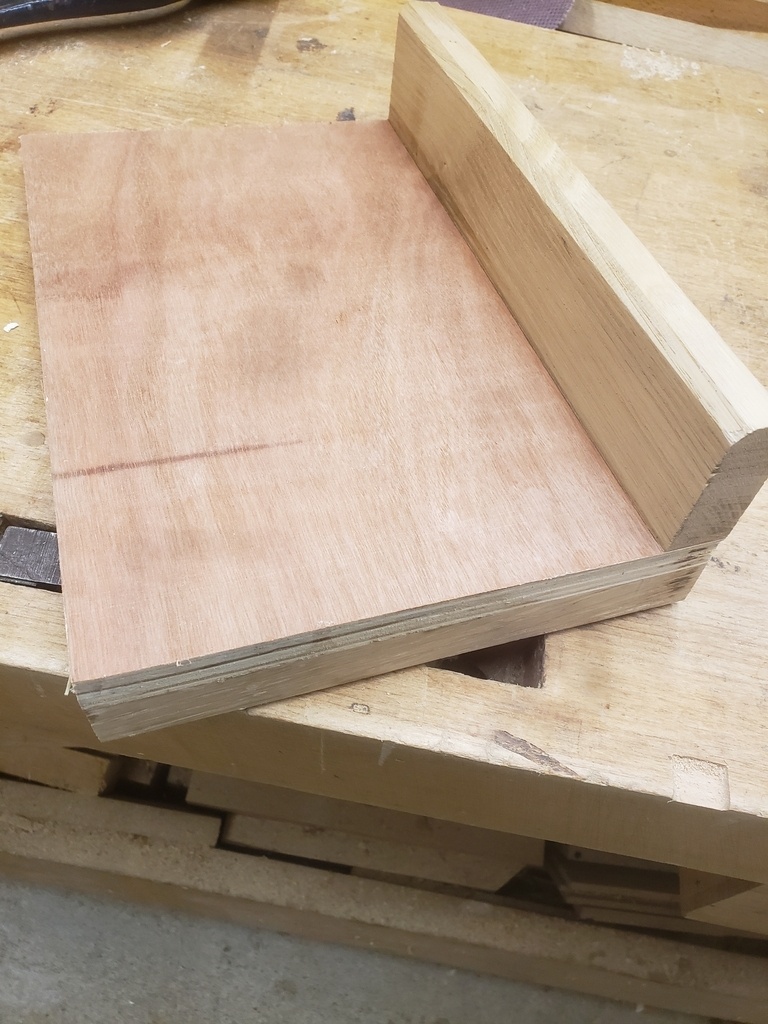

  1. De l'autre côté du support, coller la butée parfaitement alignée au bord de référence utilisé précédemment

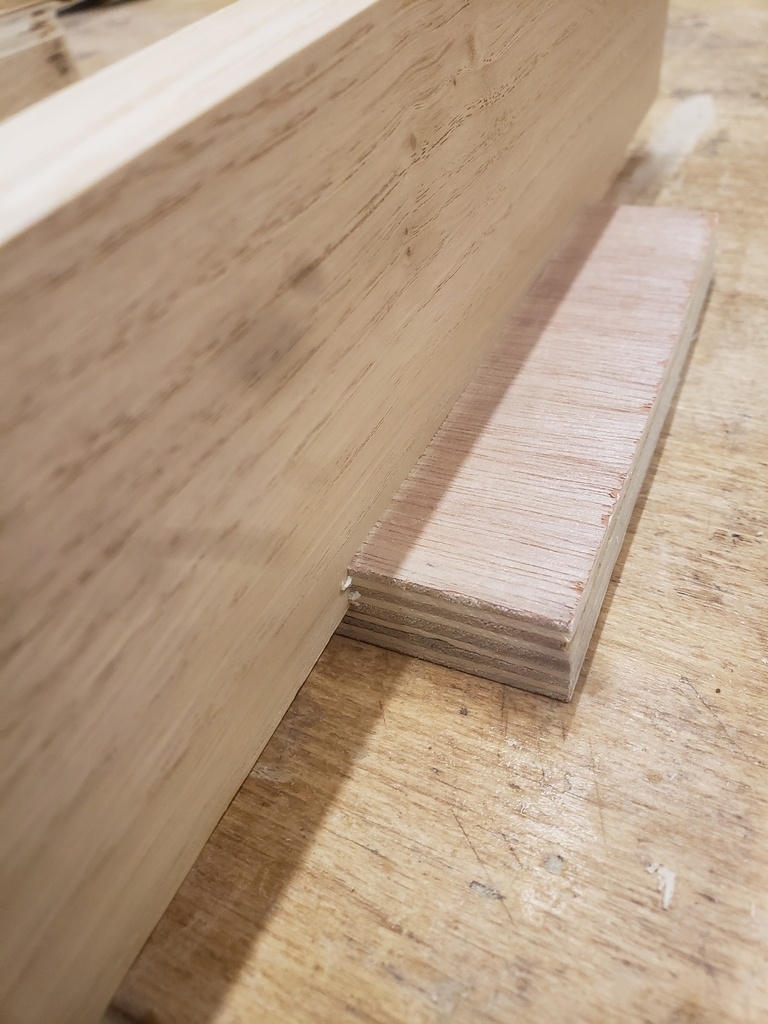

  1. Usiner une chute pour avoir une rainure de la largeur de la fraise utilisée pour les queues et ajuster 2 planchettes pour obtenir une épaisseur entrant parfaitement dans la rainure
  1. Placer les planchettes en appui sur le guide de défonceuse et défoncer le gabarit.

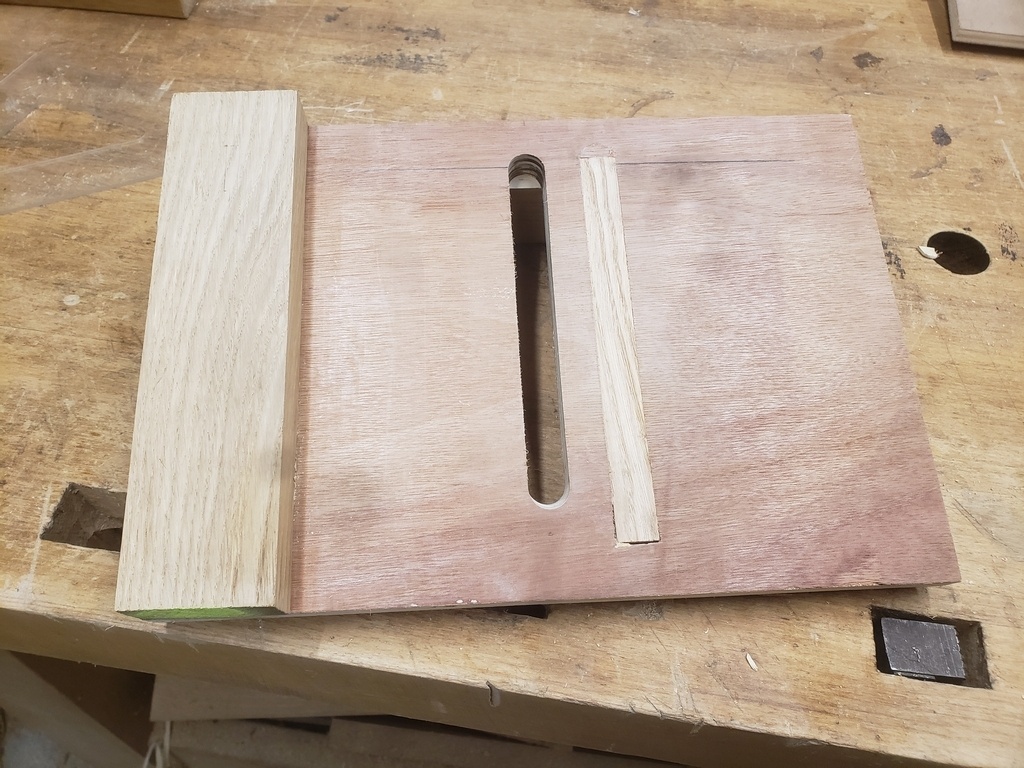

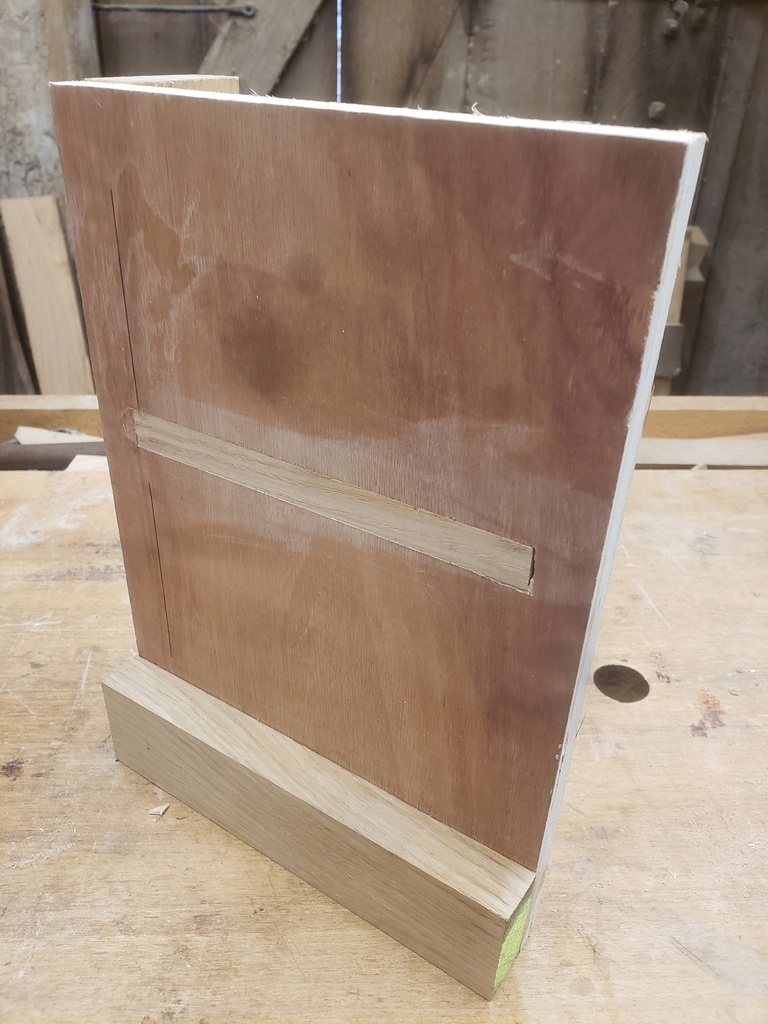

  1. coller l'une des planchettes de bonne épaisseur dans la rainure réalisée précédemment en la faisant dépasser d'un peu moins la profondeur d'une queue.
  1. Réalisation de la rainure en s’appuyant directement sur le guide de la défonceuse et s'est terminé.

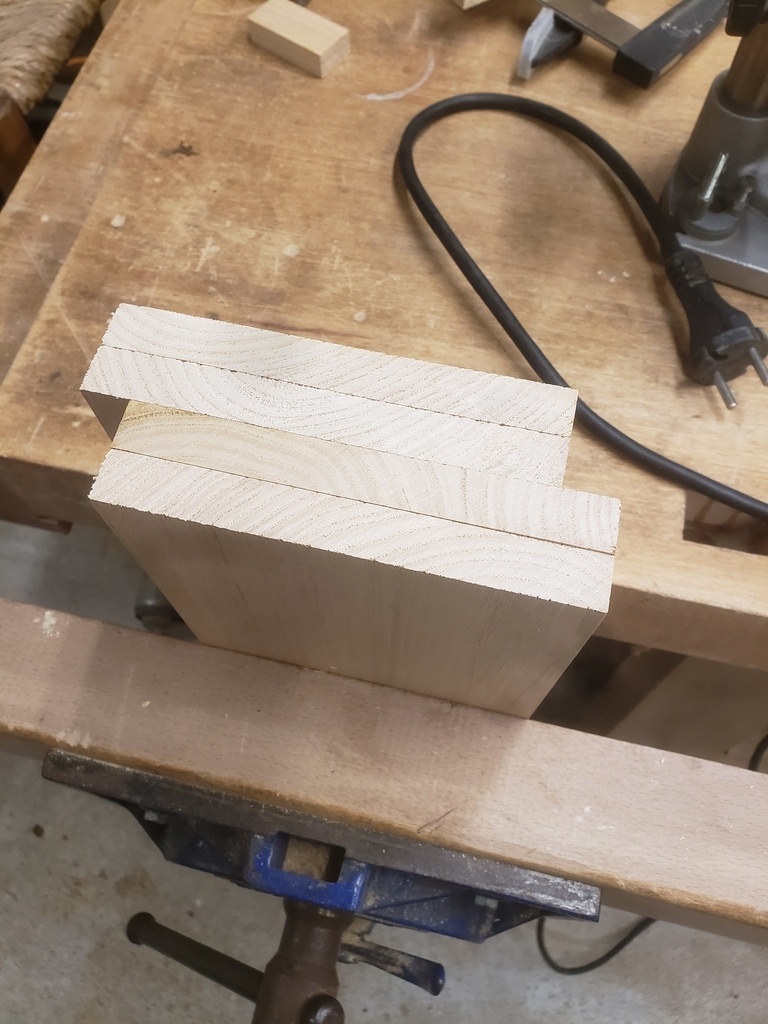

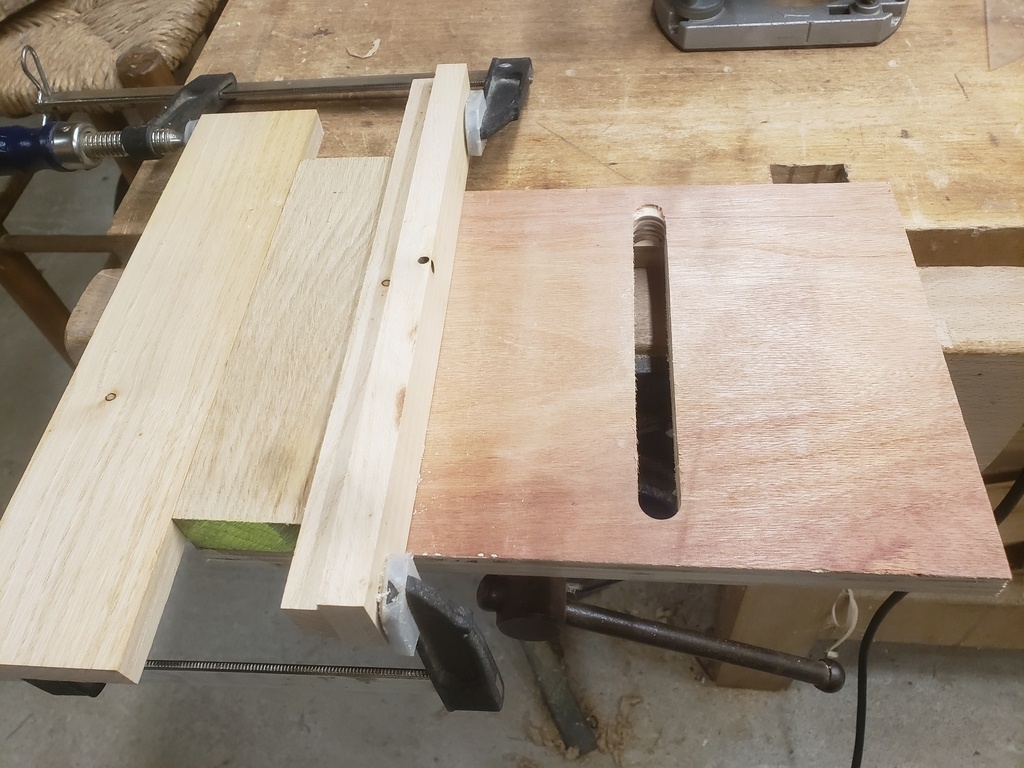

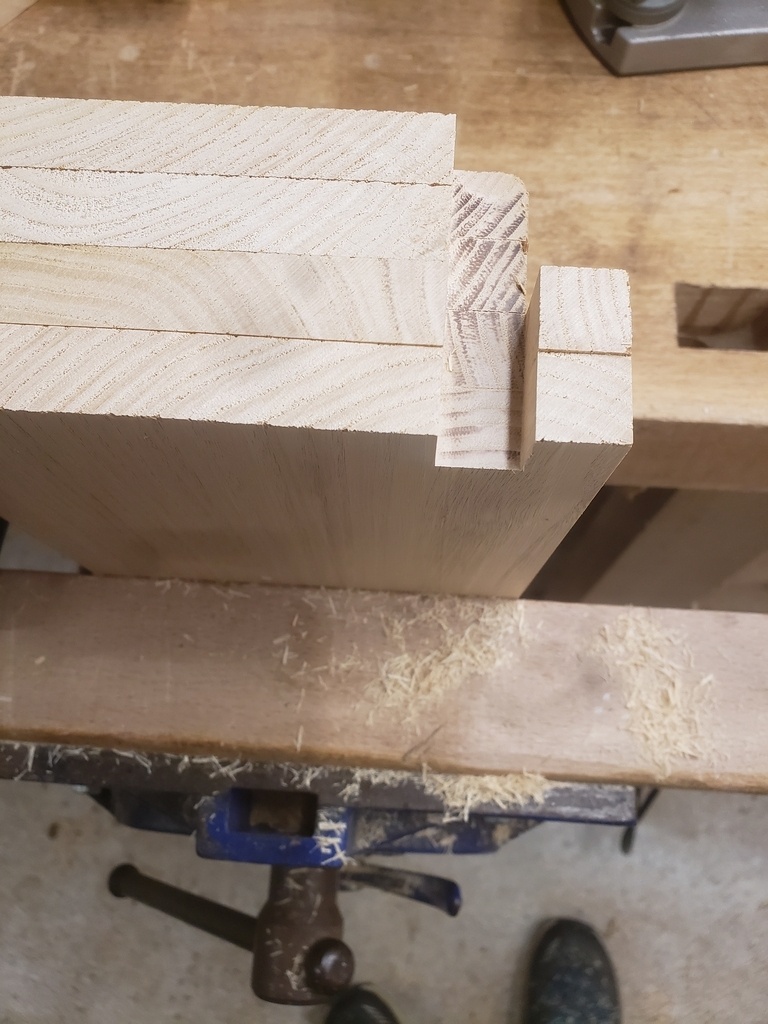

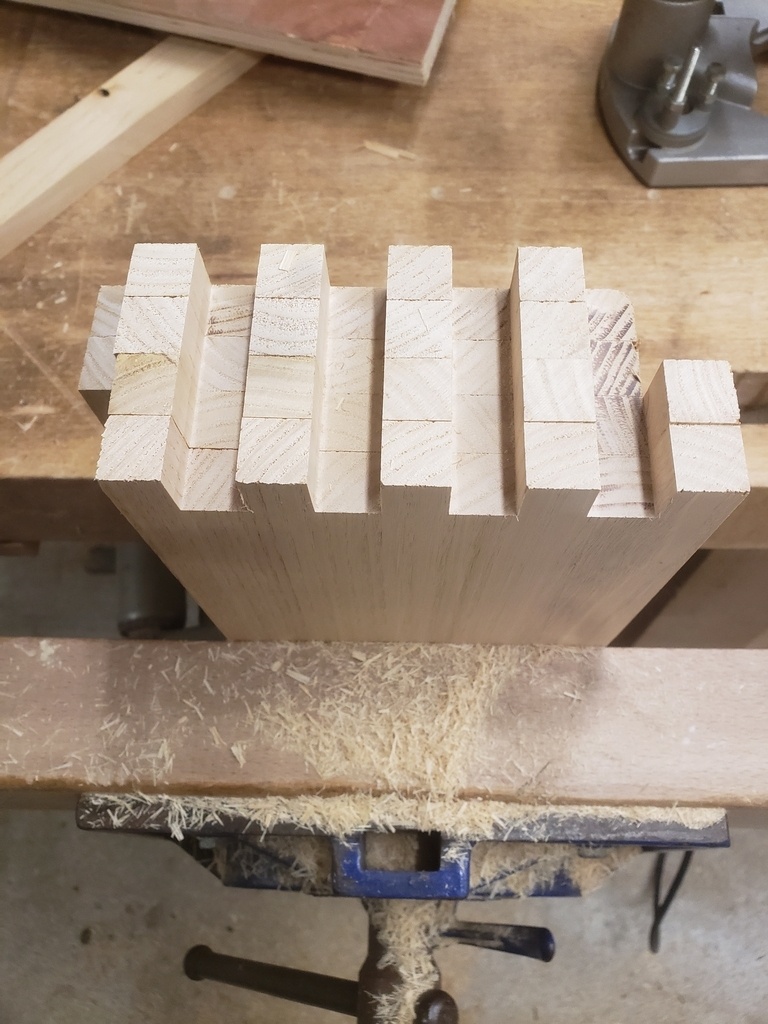

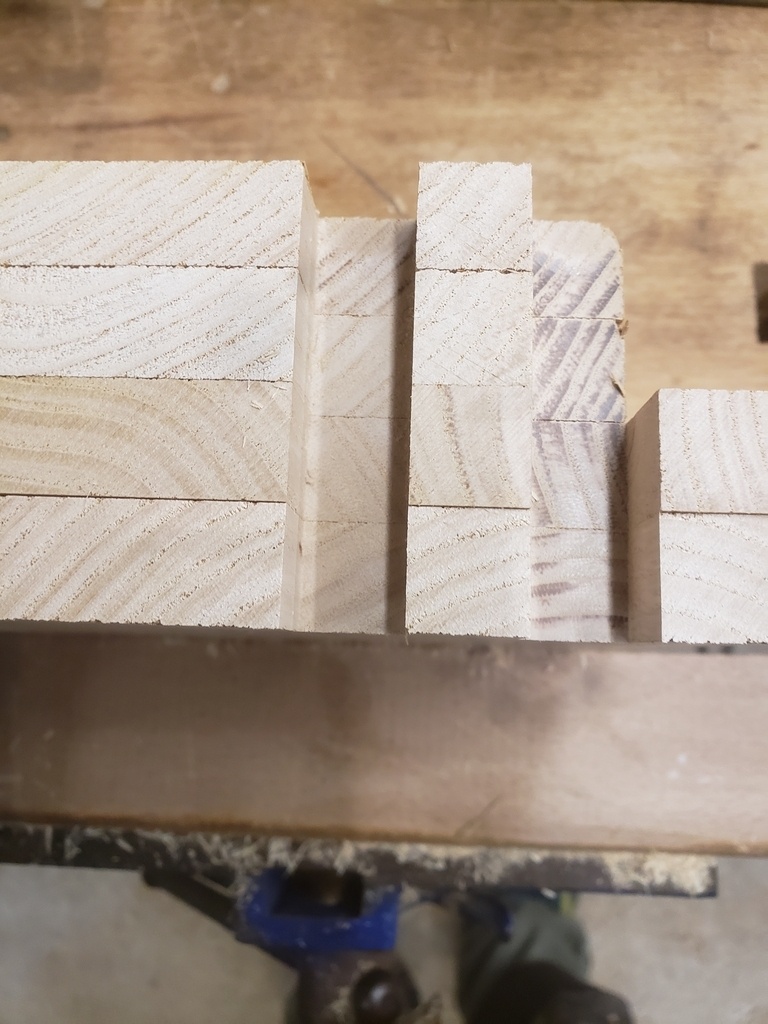

Application : il faut choisir la hauteur en multiple de largeur de fraise, ça fait moins de travail. L'idéal étant un nombre pair comme ça il n'y a pas d'alignement à faire (comme sur les images ci-dessous). On commence l'usinage à droite en serrant bien les planches et la butée du gabarit : la petite planchette qui dépasse en dessous doit être appuyée sur les planches. Après le 1er usinage, on décale le gabarit à gauche en insérant la planchette qui dépasse dans le 1er passage. Etc.
