Banc de ponçage

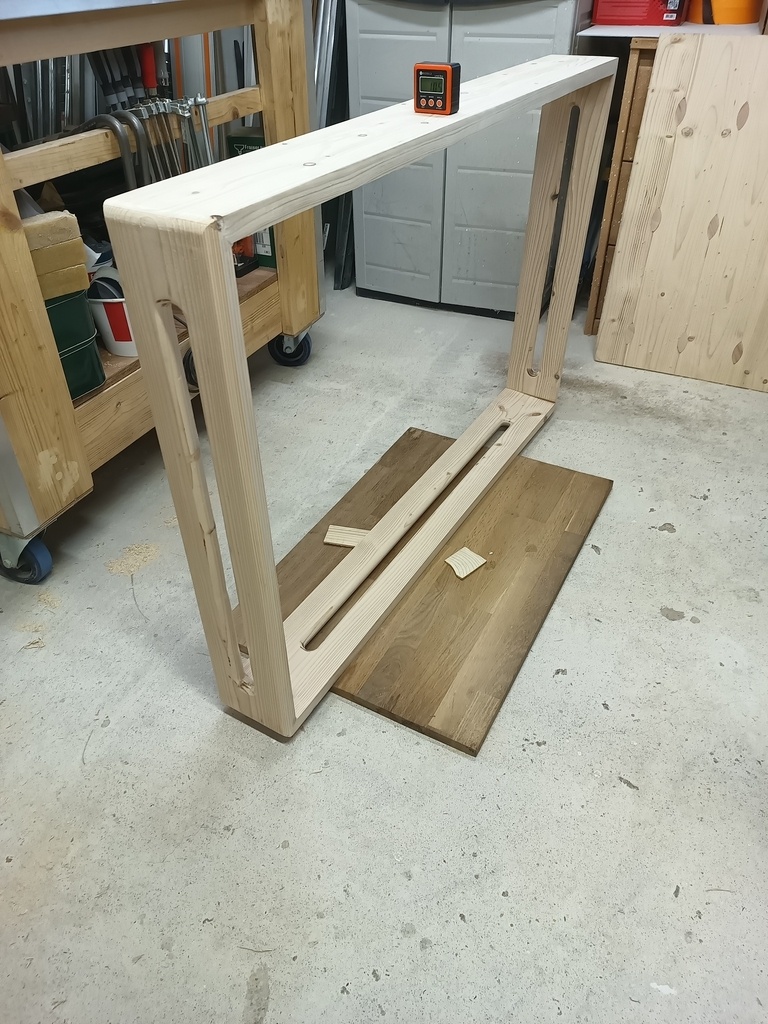

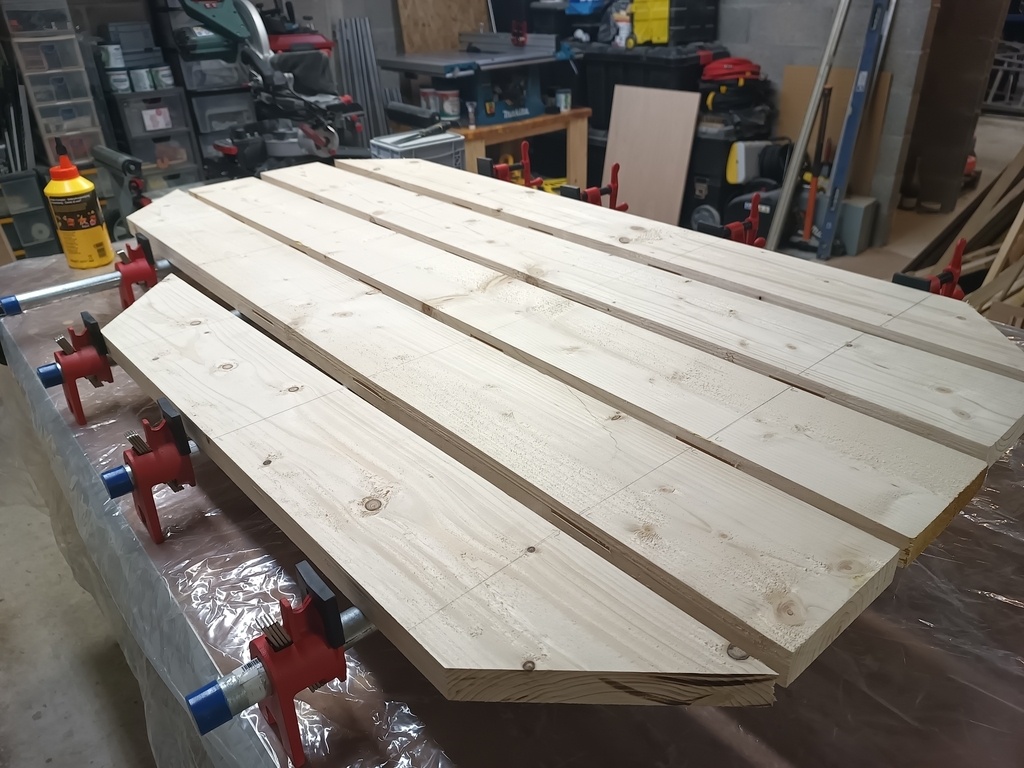

Création d'un banc de ponçage à partir de solives non rabotée non degauchis , assemblage et surfaçage du plateau , création des pieds avec roulettes assemblage de l'ensemble avec tiges de bambou de 12 mmm
aucune visses n'à été utilisée , à l'exception des roulettes


Discussions

Hyperbar  a publié la création "Banc de ponçage".
il y a 1 mois
Timothée Delay

intéressant la surfaceuse sur tige à roulements... (j'avais regardé les prix un peu et ça pique, non ? mais j'imagine que ça pique moins et prends moins de place qu'une raboteuse large... ?)
est-ce qu'on pourrait avoir plus de photos et d'explications, retours d'expérience sur la bête ?

sinon beau travail, c'est très satisfaisant d'utiliser ses outils pour fabriquer d'autres outils. les défonçages dans les montants c'est pour le décor, ou pour pouvoir passer des serre-joints?

Hyperbar

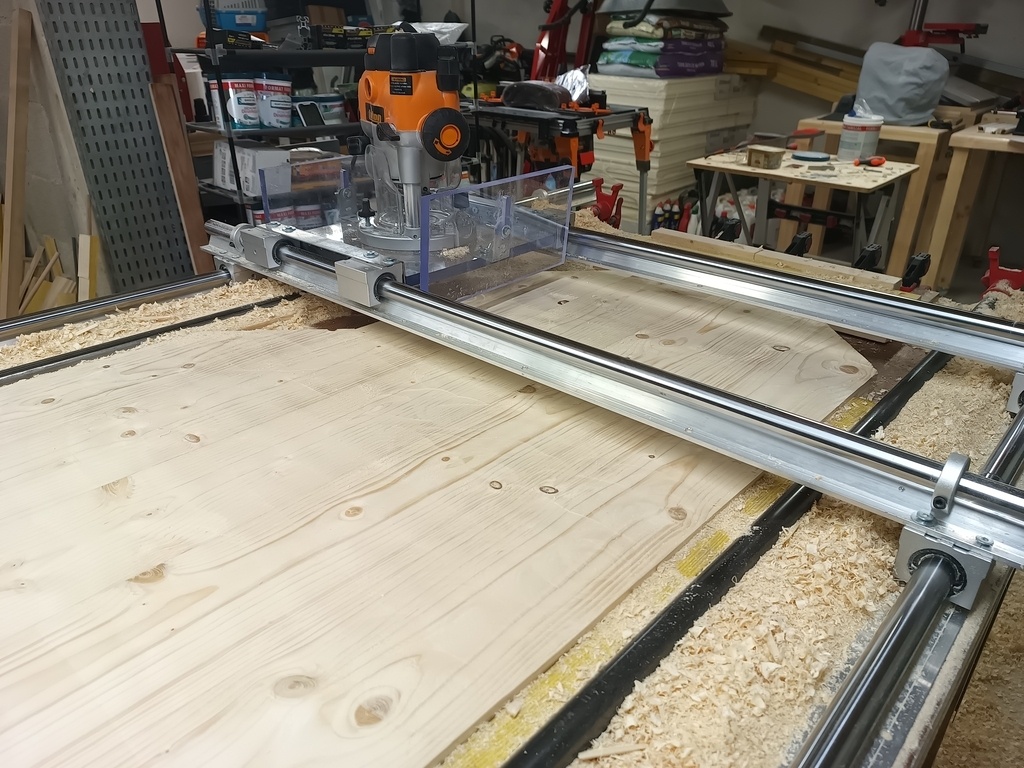

Bonjour Timothée Merci pour ton commentaire , la Surfaceuse je l'ai conçue moi-même et acheté les éléments séparément , tu peux trouver les rails chez Vevor ou ali express , le budget reste moins cher qu'une grosse défonceuse , les plaques support pour la Triton sont en polycarbonate de 1.5 cm de chez plaque Plastique.fr . Les défonçages sur les pieds serviront certainement à mettre un plateau ou deux réglable en hauteur ou fixe je ne sais pas encore .

Hyperbar
( Modifié )

sciage des tourillons

grosb

Bonjour, une réalisation d'un outil qui semble bien pratique et surtout bien réalisé, bravo.

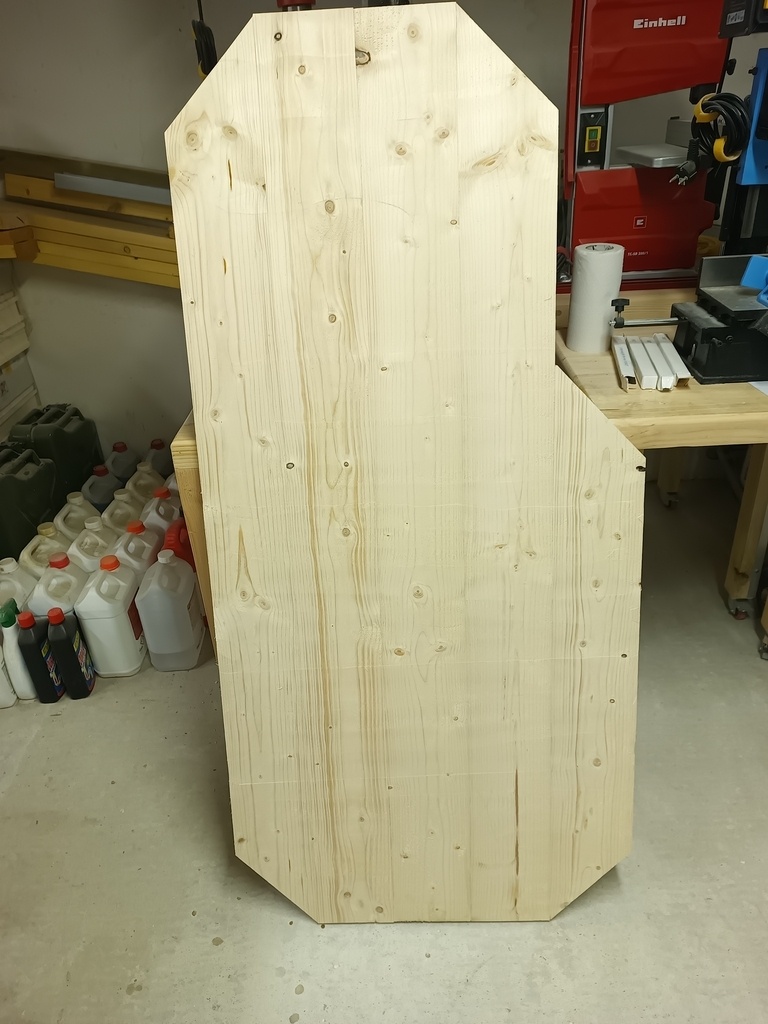

Petite question, pourquoi avoir retenu une forme asymétrique (côté large et côté étroit) pour le plateau ?
Comment bloques-tu les pièces au ponçage, je suppose que ce sont des pions de bambou que tu positionnes (dans le petits trous répartis sur le plateau) ?
Pour la surfaçeuse, je me posais la même question que Timothée, pourrais-tu nous en dire un peu plus sur sa réalisation comme par exemple les diamètres de barres et leur plus grande longueur sans qu'elles fléchissent ?
Le banc Moxon est sympa aussi et bien réalisé (il va falloir que je me décide enfin à faire le plateau pour le mien, je n'ai que les deux "machoires" et le plateau me manque pour bloquer les pièces).
Merci pour le partage.

Hyperbar

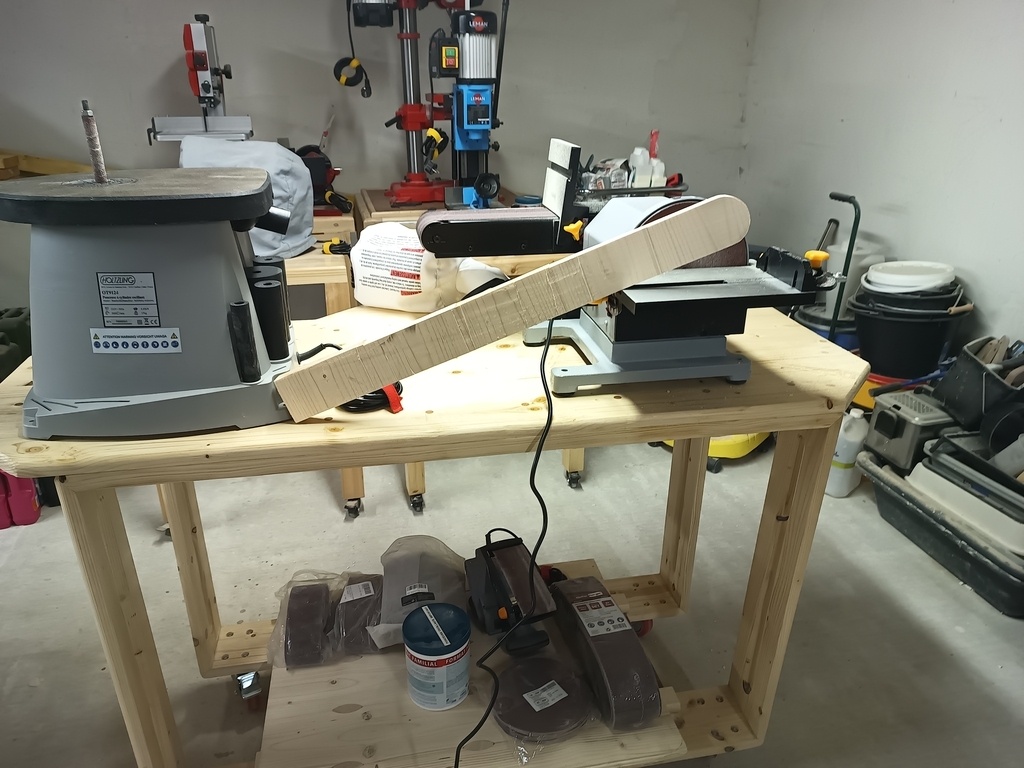

merci de ton compliment grosb La forme asymetrique c parcque il ya deux ponceuses , dont une plus large que l'autre . Les tiges de bambous servent à fixer les pieds au plateau 16 au total .ce que tu appel des barres sont des solives assemblées pour réaliser les pieds
dimension du plateau au plus large 145cm x 70 cm , pieds 120 x 75 sans les roues , les roues font 10 cm + epaisseur plateau ce qui te donne une table de hauteur de 90 cm
