Hyperbar

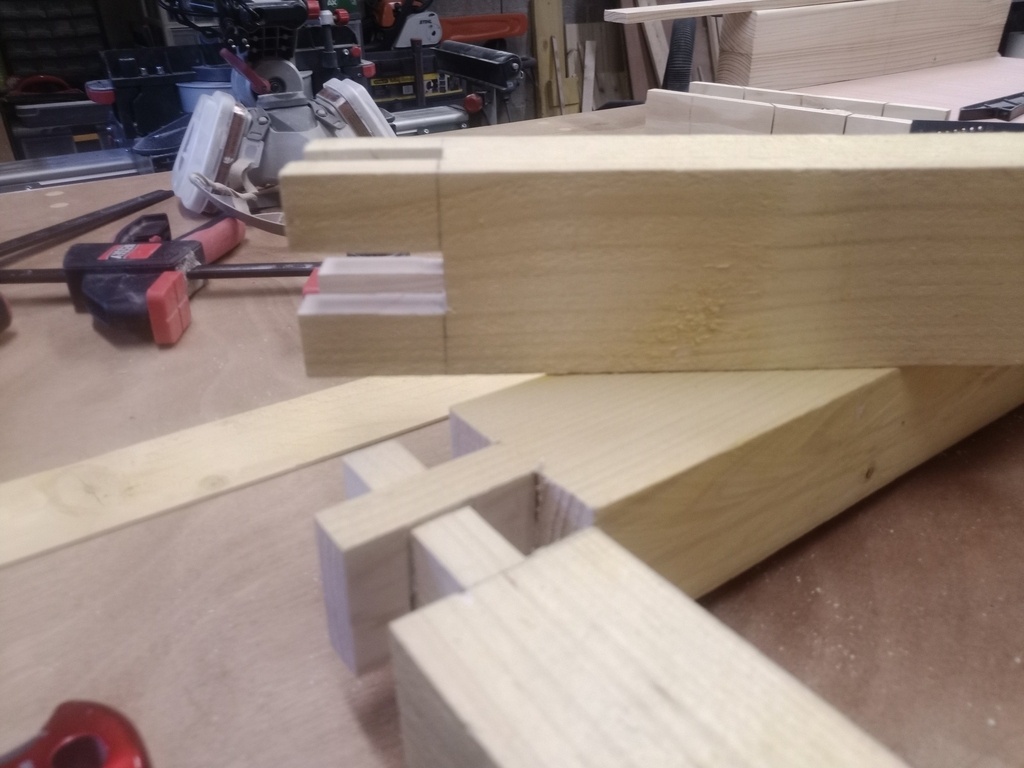

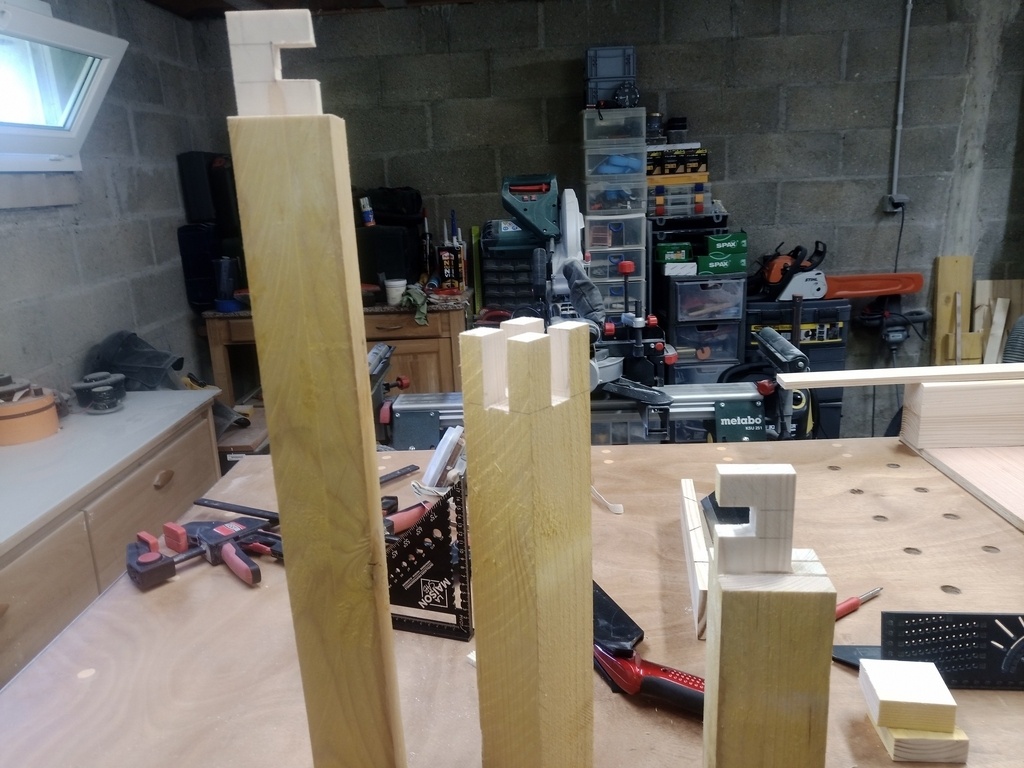

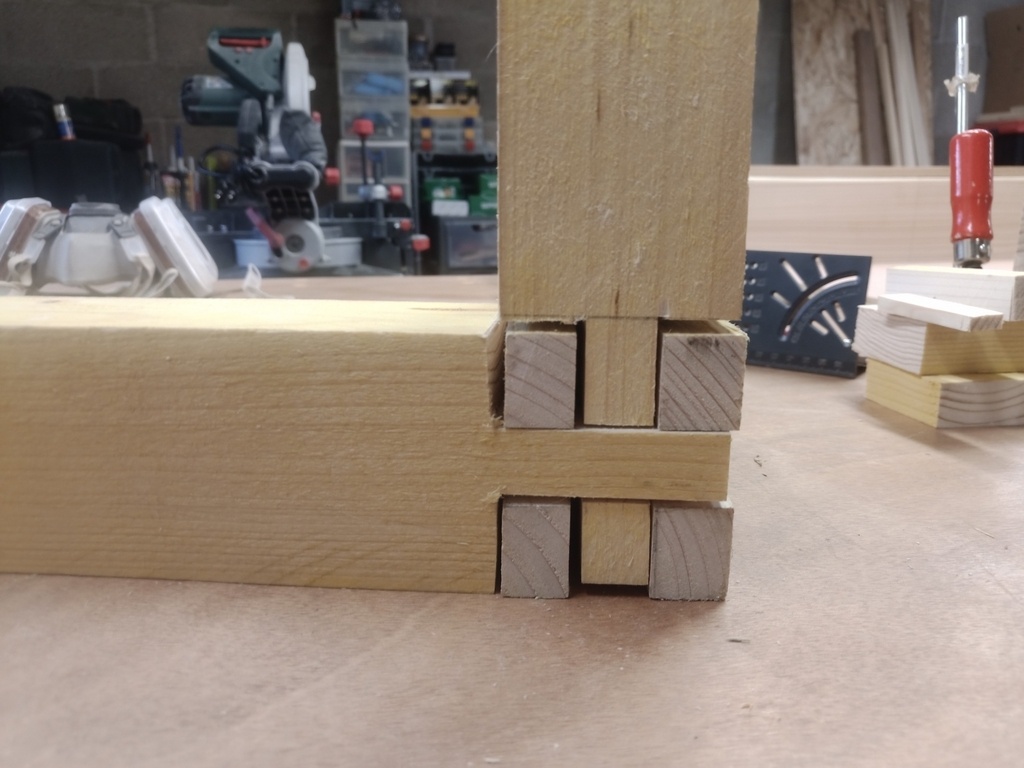

Exemple de clé du barbu en Chevron

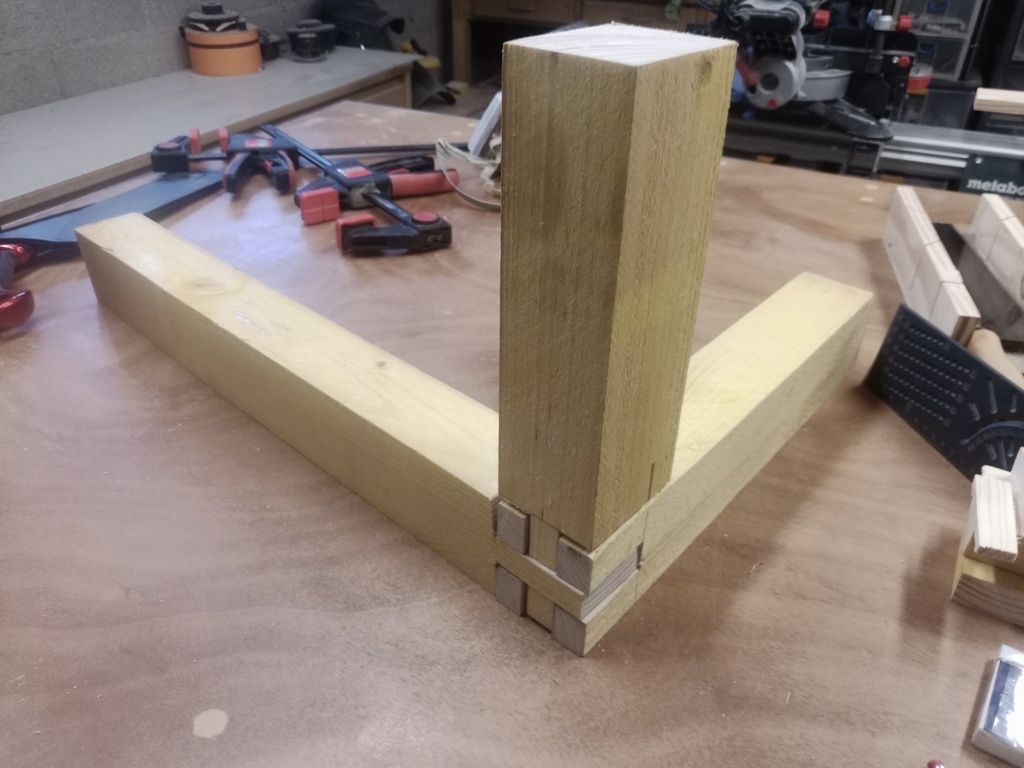

Exemple d'assemblage fait sur avec 3 Chevrons à la scie sur table


Discussions

Hyperbar  a publié la création "Exemple de clé du barbu en Chevron".
il y a 29 jours
BeauLeRabot

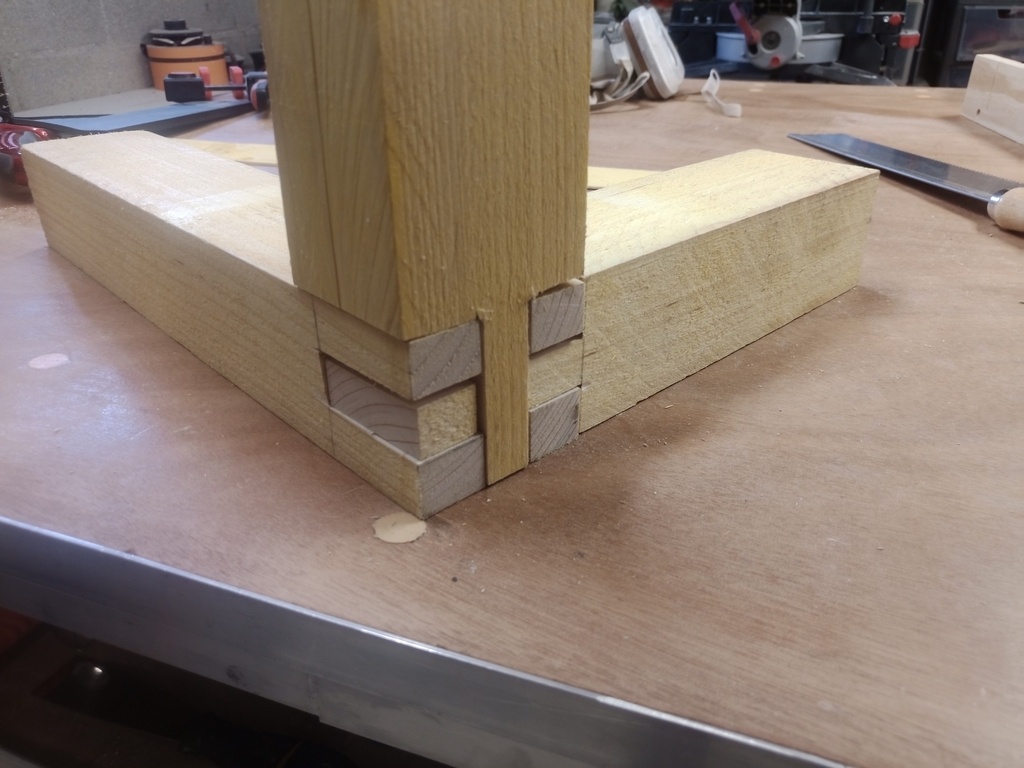

Il y a comme qui dirait un peu de jeu !

Hyperbar
( Modifié )

oui completement c'était ma premiere clé du barbu pas reussie , pas facile du tout à faire

tazzon

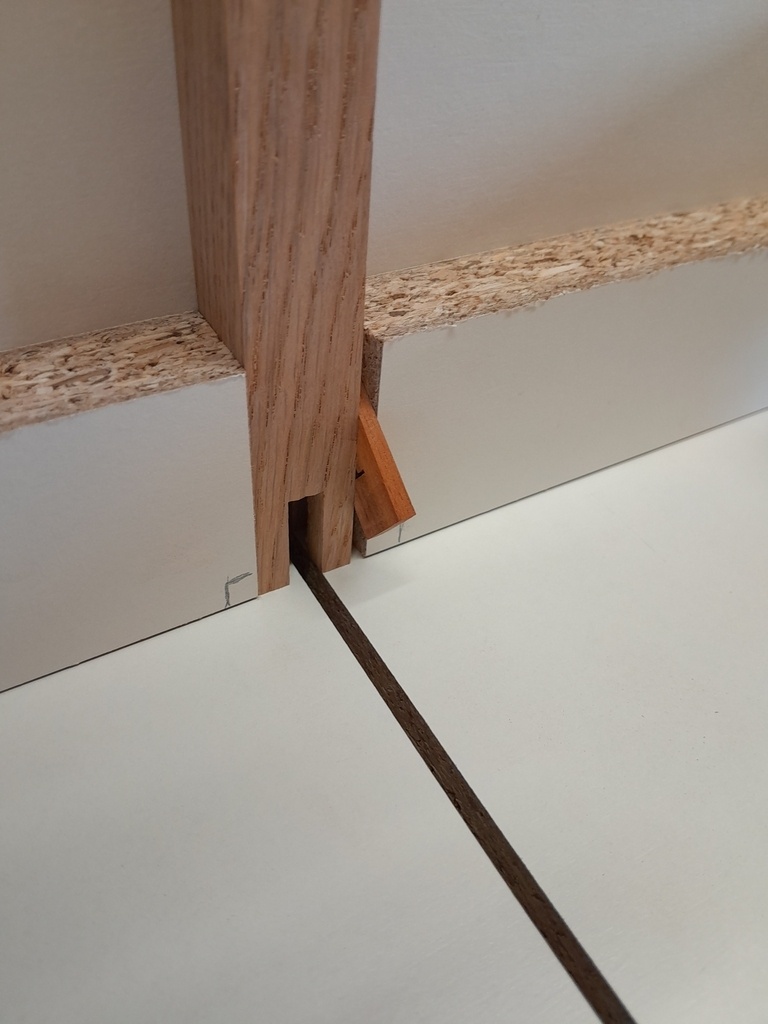

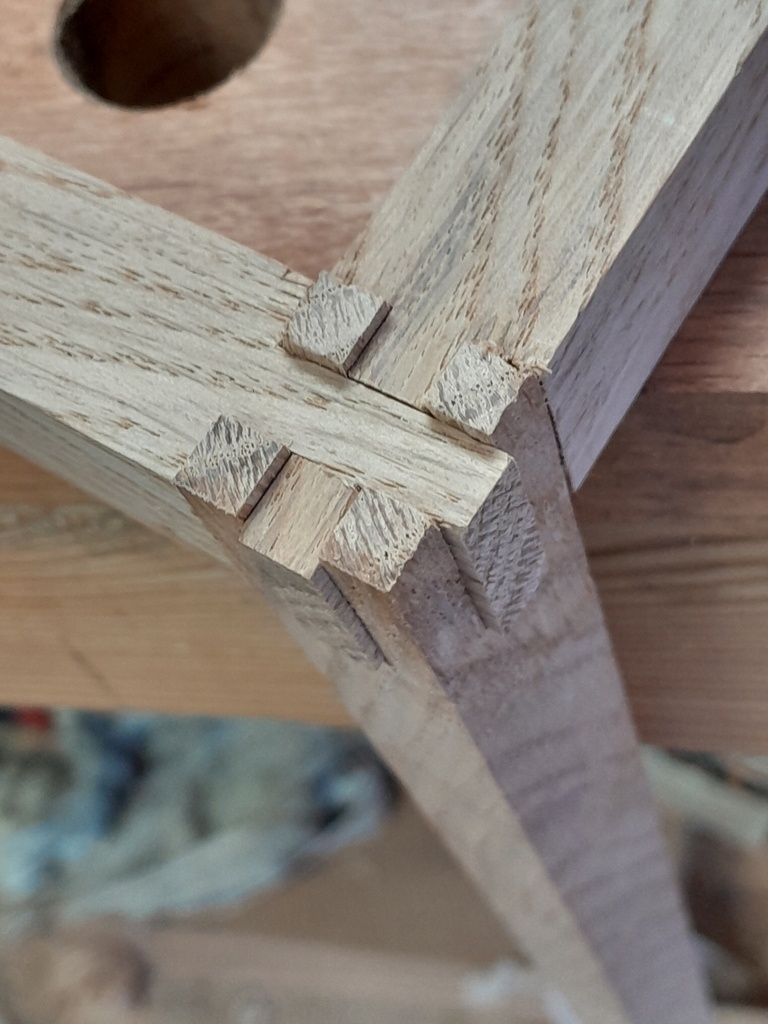

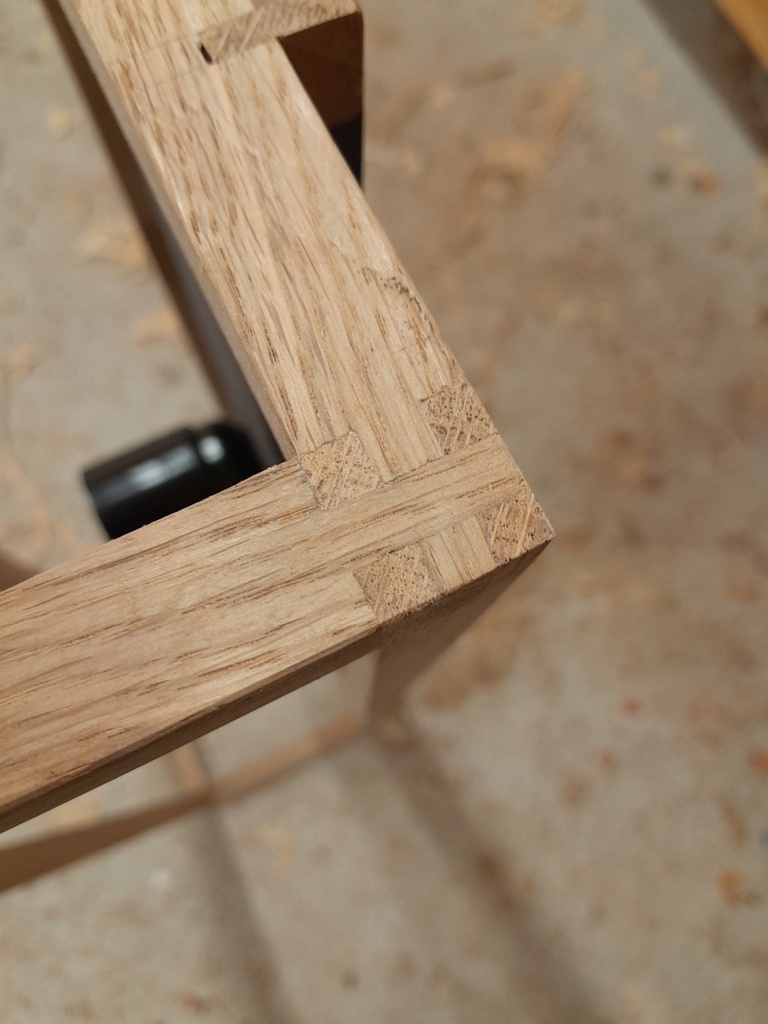

J'en ai fait toute une série pour des plafonniers avec un petit chariot à la scie sous table.

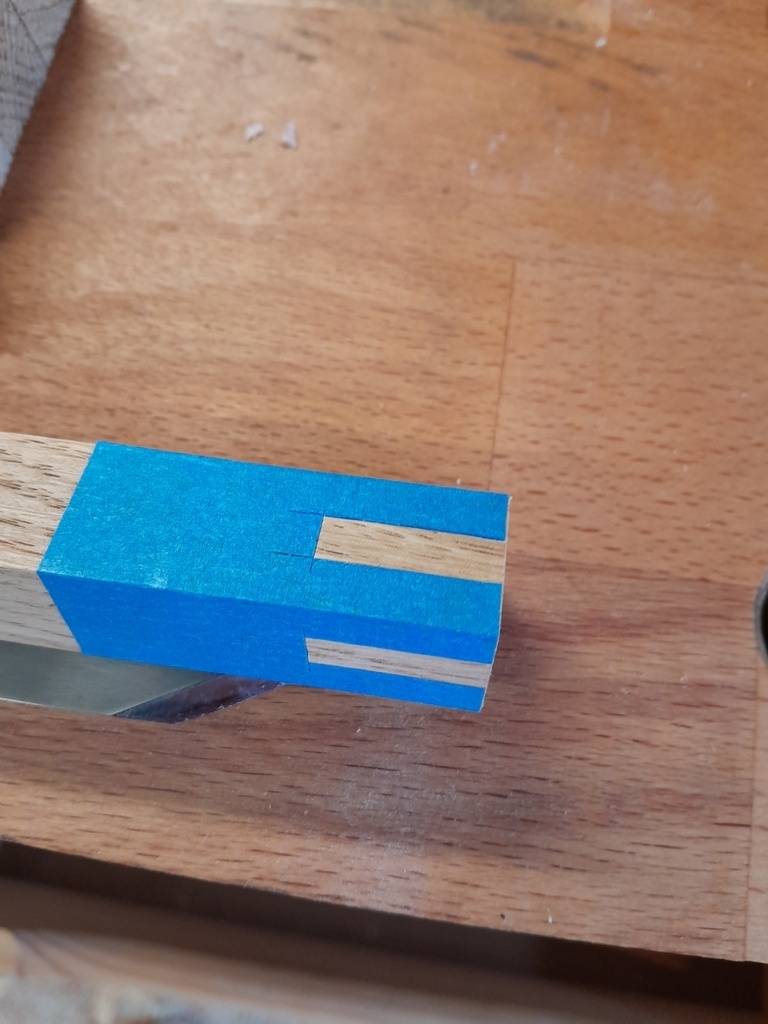

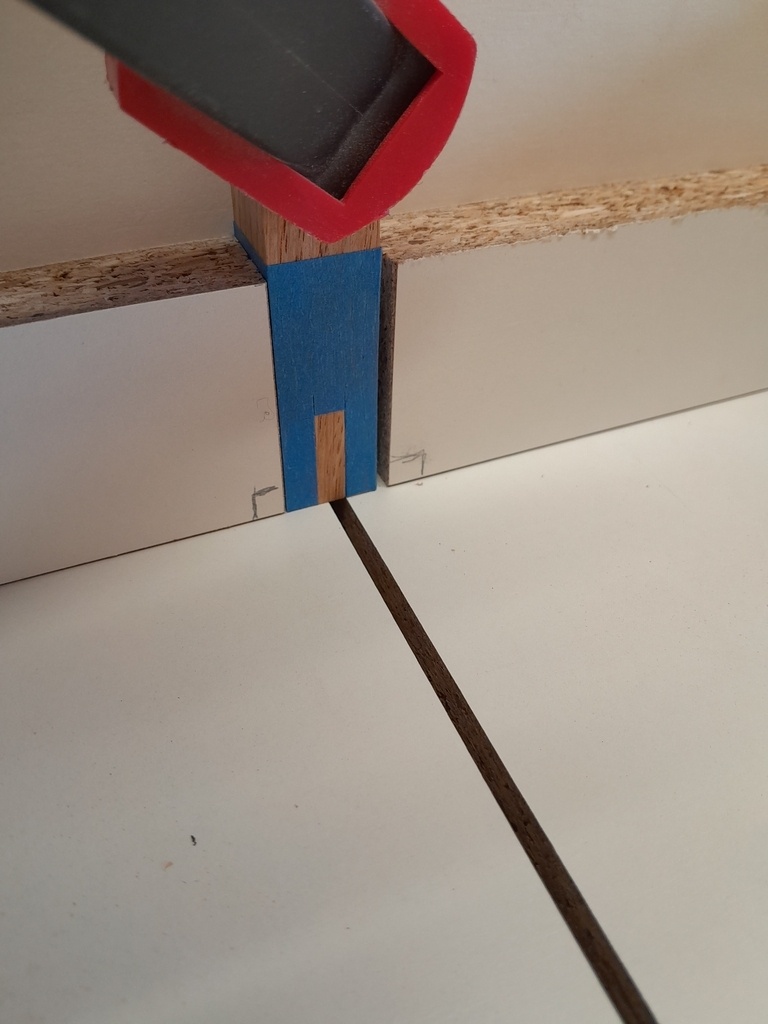

Quelques photos. Première tracée sur scotch, ensuite j'ai enchainé sans traçage avec juste du calage. Il faut garder un peu de longueur pour finir avec un petit coup de rabot.

tazzon
( Modifié )

J'espère que ça pourra t'aider. Bonne journée.

Hyperbar

Merci Tazzon excellente idée le scotch merci pour l'astuce

Erebor

C'est marrant on parle beaucoup de cet assemblage alors que mécaniquement il est pas ouf. Mais par contre il est marrant à réaliser !

Hyperbar
( Modifié )

il y a plusieures façon de le faire , et je pense que la scie sur table n'est pas la meilleure façon et la plus sûre, la scie Japonaise ou à tenon ou chantourné bien plus précise , ou alors avec une mortaiseuse puis finir au ciseau et à la rape . je reassayerai

Kentaro

Hyperbar la scie sous table peut très bien faire cela, mais il faire les bons réglages et bien tenir compte de l’épaisseur de la lame.

Hyperbar
( Modifié )

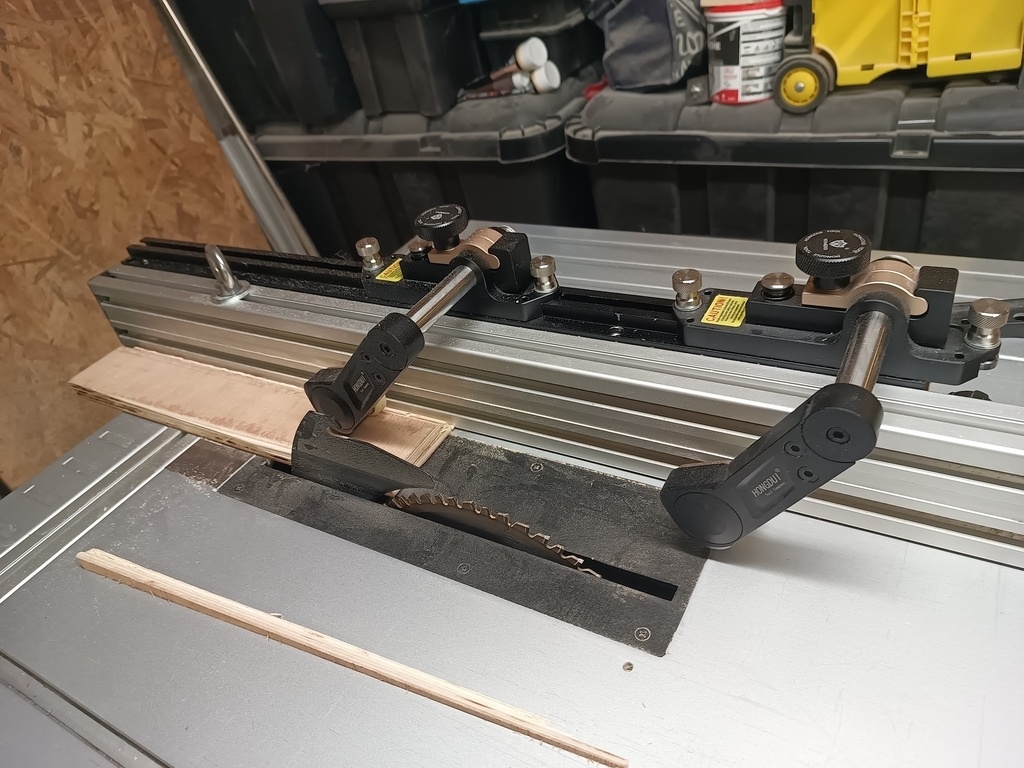

tout à fait , mais il faut que je refasse un gabarit pour la coupe en verticale , et vu que j'ai une MLT100 (Makita) les rails ne sont pas standard (pas de charriot possible ), je vais de voir créer un nouveau gabarit. J'ai déjà modifié le guide parallèle , celui d'origine était pas terrible il avait du jeu. Il faut que je réduise mon couteau diviseur aussi

Kentaro

Hyperbar tu peux te faire un chariot de coupe facilement. Pour les coulisses, deux baguettes a la bonne dimension qui coulissent dans les glissières. ce sera beaucoup plus facile ensuite.

racmterrof
( Modifié )

Pour la finition et l'élégance de ton assemblage, regarde la solution proposée par Pierre Chapo.
google.com/url...k3DlyPSrXk5dvps
.....
Ou perfectionnee par Olivier Verdier.
....

youtu.be/Od1kj...jEyysG6EcbpXkut
