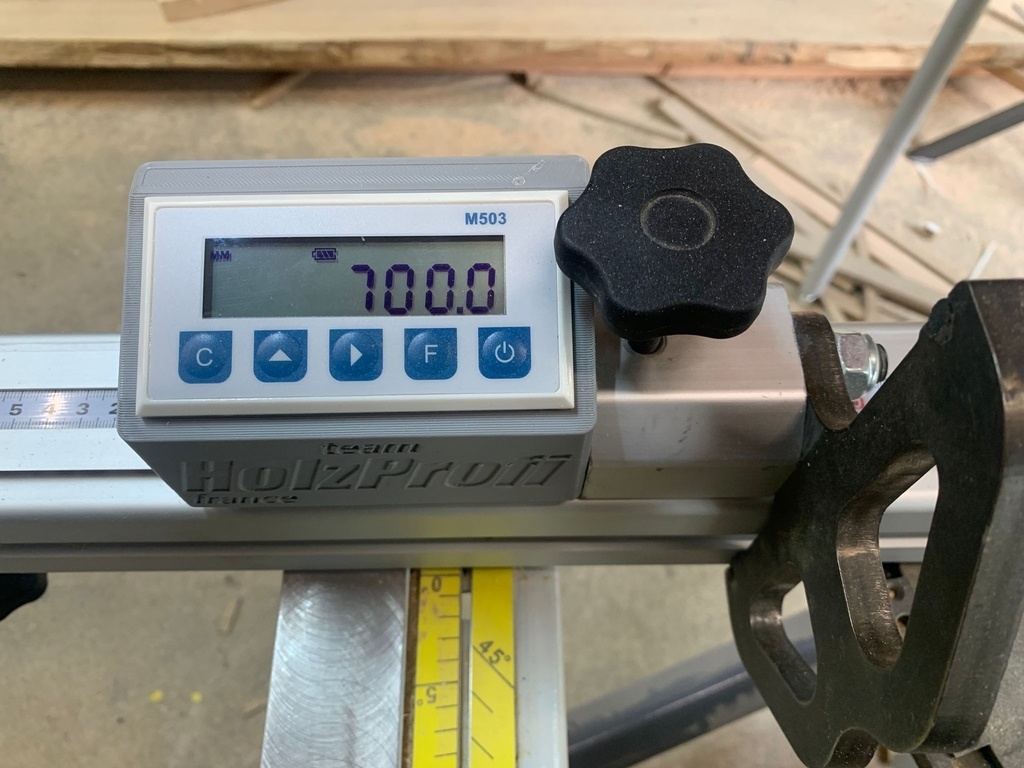

Guide numérique avec RDO M503

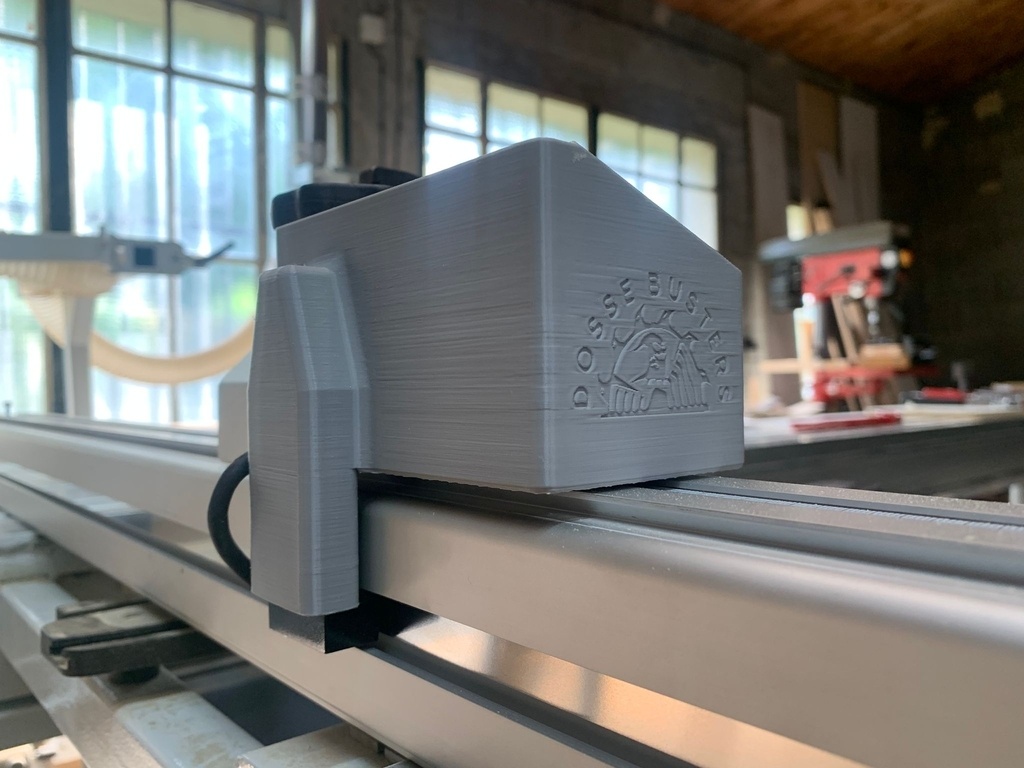

support impression 3D par SwannWild .
une petite vidéo ici youtube.com/sh...T-faZrA7ekm1UjI
Licence
Autres créations de
L'Atelier Vosgien
L'Air du Bois est une plateforme Open Source de partage collaboratif ouverte à tous les amoureux du travail du bois. (En savoir plus)
Discussions
Ca a l'air génial ce système !!!
Peut-on caler le zéro n'importe ou sur la bande magnétique ?
Est ce que en dessous de zero ca compte en négatif ?
Quelle est la distance max entre la tête de lecture et la regle pour que la lecture ce fasse ?
Bon, Je crois que j'ai un peu abusé sur les questions mais j'ai bien
Bonjour , alors oui le zéro ce fait ou l ont veux ont peut même entrer une côte comme point de départ exemple sur mon guide avec la butée je peux coupé 158,6 mm mini je calibre le point de départ à 158,6 .
oui mesure positives et négatives.
Le capteur doit se situer entre 1 et 2,5 mm de la piste .
Trop Bien !!! on pourrai même numériser une vieille raboteuse !
En plus avec l'écran déporté pour faciliter la lecture.
Merci pour le partage !!
oui aussi et il fait guide angulaire j ai recommandé un autre pour l installer sur le cadre à equarrir de la scie à format .
Très sympa ce montage. Et à l'utilisation, tu es satisfait de ce DRO ? Il s'éteint tout seul ? Tu aurais pu le solidariser avec la butée via des aimants (pour pouvoir le séparer instantanément, là tu dois dévisser).
J'ai regardé : on trouve ce M503 pour 30 balles par ici : fr.aliexpress....5837978031.html
Salut,
Nos butées sont en alu, donc exit les aimants

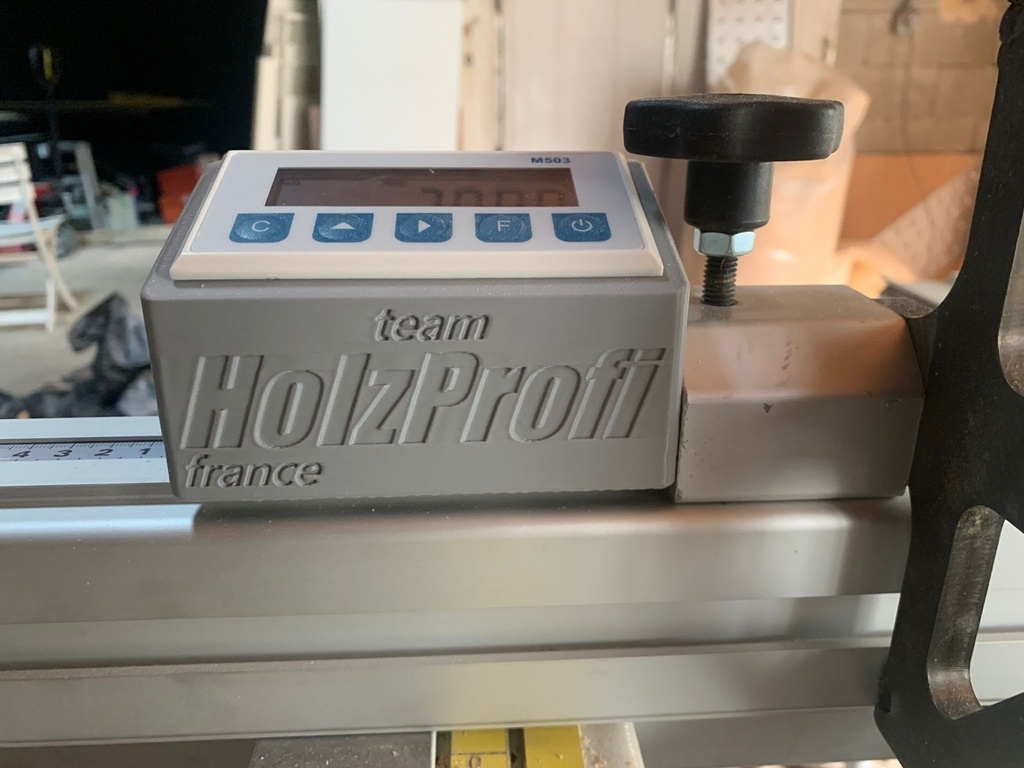

Le côté de la butée a été percé puis taraudé pour fixer le boîtier. Il est très possible de faire des trous plus grands pour accueillir des aimants qui seront collés. Et faire de même côté boîtier. La liaison n'en sera que plus forte.
Disons que sur mon guide, j'ai 2 butées que je mets et retire assez fréquemment selon l'utilisation. Mais c'est peut-être propre à mon usage.
J'ai fait la même chose sur mon guide parallèle, mais je n'avais pas encore étudié la faisabilité de le mettre sur le guide perpendiculaire.
Je vais m'y pencher, en me basant sur votre travail !
NB : je l'avais partagé ici
