Je me suis lancé dans le remplacement d’une vieille fenêtre bouffée par les années, sans imaginer une seconde la complexité de design et de fabrication d’une fenêtre bois. Un vrai défi pour une réalisation sans outillage de toupie spécialisé.

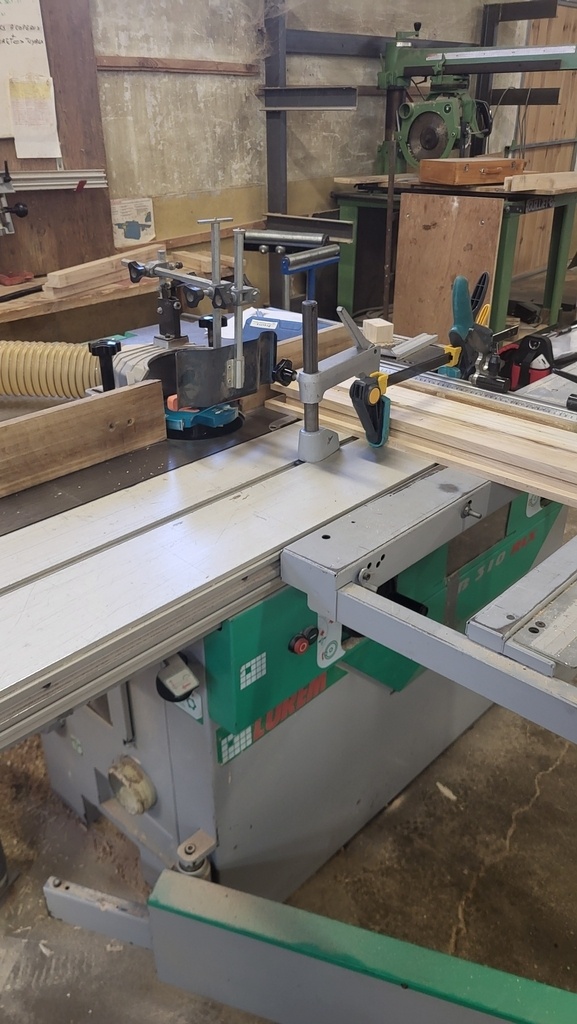

J’ai commencé par potasser le Bouvet « Portes et fenêtres », visionner de nombreuses vidéos (Samuel Mamias, Atelier Bois Blanc, ATELIER JV POY etc.). Il m’a fallu un bon moment pour digérer tout ça et établir le design qui corresponde à mon cas précis, à mes capacités de quasi débutant et des outillages disponibles. J’ai la chance d’être adhérent à un atelier associatif « Atelier Occitan du Bois » à Gaillac (81) où nous disposons d’un combiné Lurem avec scie à format, toupie, rabo/dégau.

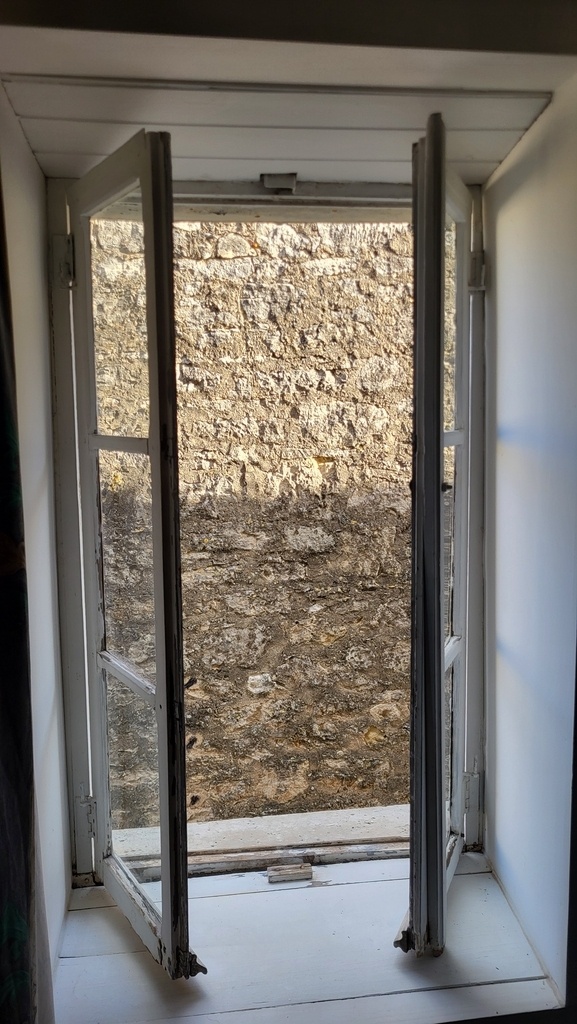

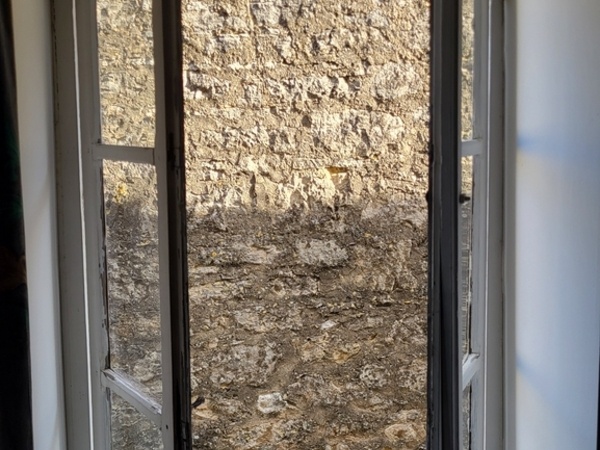

La situation de départ est une fenêtre double battant de 24 mm d’épaisseur en simple vitrage, monté sur un cadre de 32 d’épaisseur bien fixé à la maçonnerie. Tout ça bien détérioré, sans étanchéité à l’air ni à l’eau.

Je voulais que l’intégration de la nouvelle fenêtre soit « facile » et rapide, sans toucher à la maçonnerie.
Je suis parti sur un « sur-châssis » venant s’intégrer au cadre existant, un ouvrant simple et un dormant de 48 mm d’épaisseur, un double vitrage, une étanchéité à l’eau et à l’air.

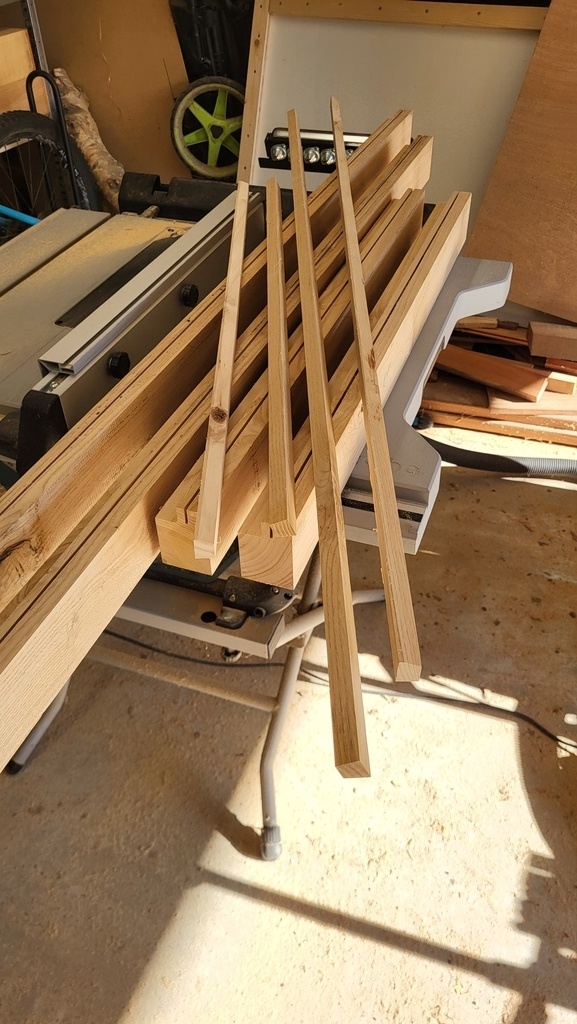

J’ai fait un certain nombre d’essais sur un chevron en sapin, pour tester les assemblages (coupe à 45° ou pas), l’usinage des rainures pour les joints dormants etc. avant d’attaquer le « vrai » bois.
Les choix techniques principaux :
• Châtaigner massif
• Etanchéité par joint à lèvre sur dormant (Rehaut)
• Etanchéité vitrages par joint Kiso 141 9/3
• Double vitrage 4/8/4
• Paumelles Exacta 13 à réglage 3D

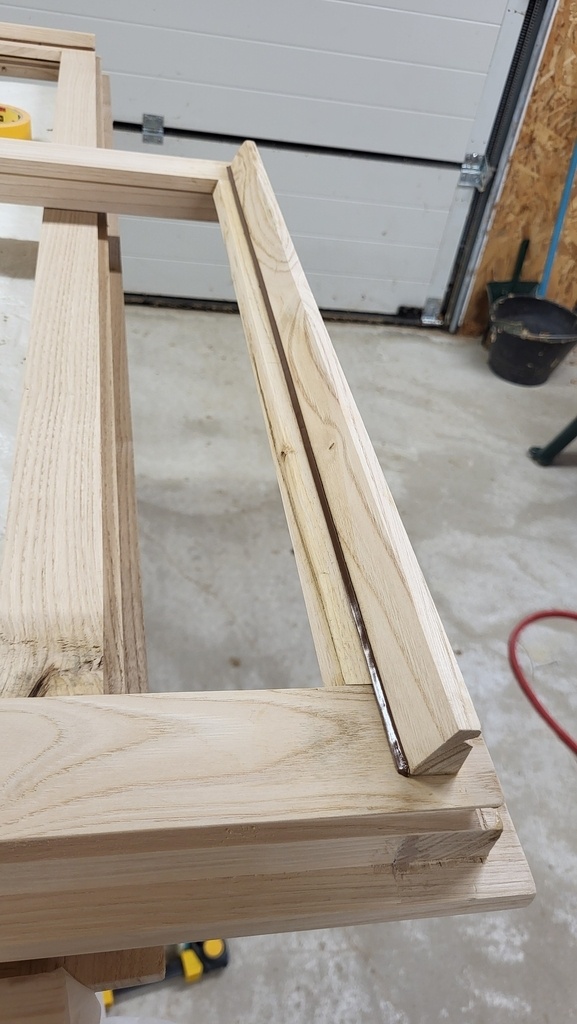

• Assemblage des cadres dormant et ouvrant par simple enfourchement. Pas de coupe à 45°, pas de profilage continu sur montants et traverses, mais chanfreins sur les traverses hautes et basses (sur l’extérieur)
• Crémone à 3 gâches à barillet (Ferco)

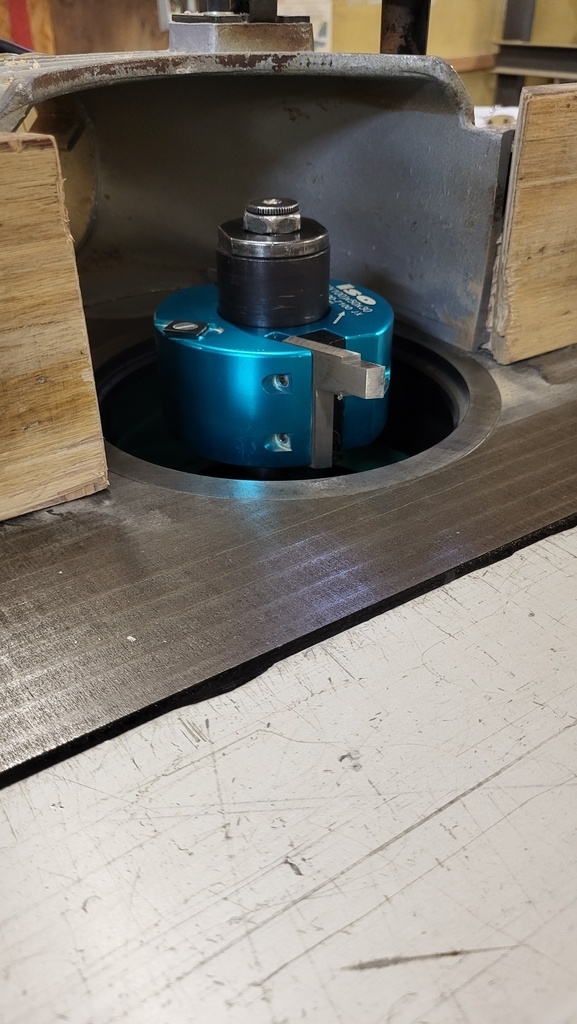

• Usinage de la rainure de crémone avec un fer de toupie dédié
• « Calibrage » des profils extérieurs par passes successives à la toupie

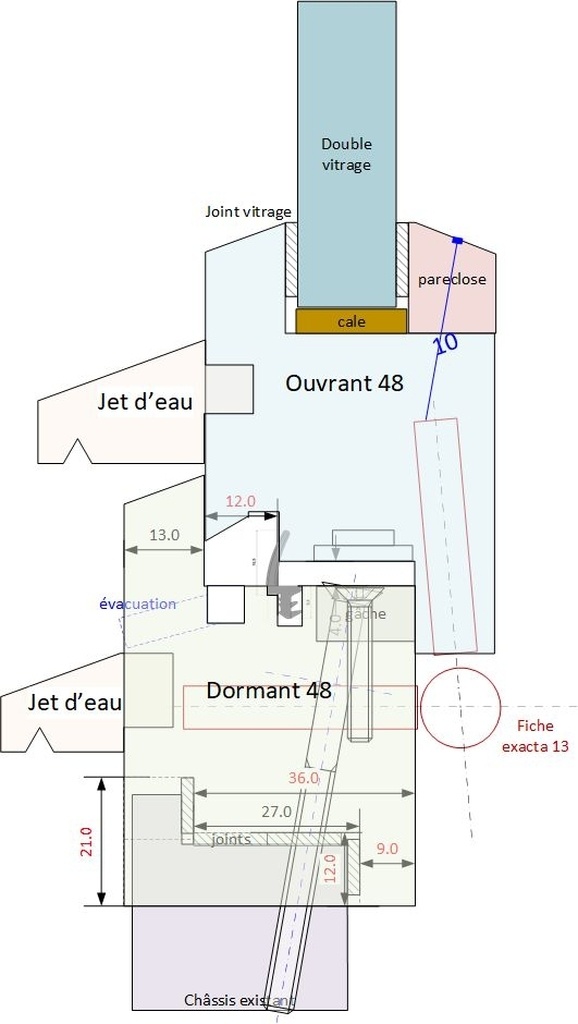

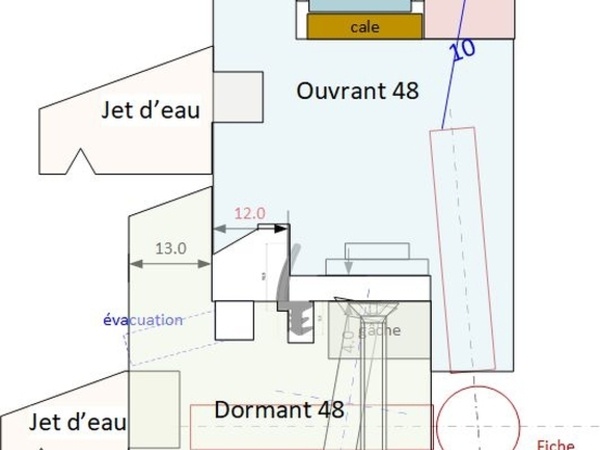

Une coupe schématique où on voit les différents profils et constituants.

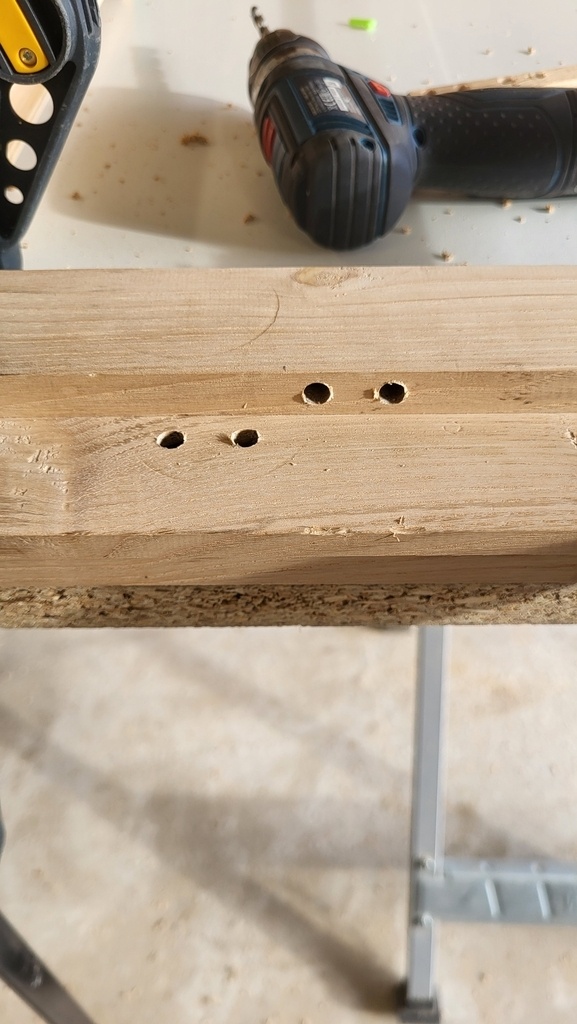

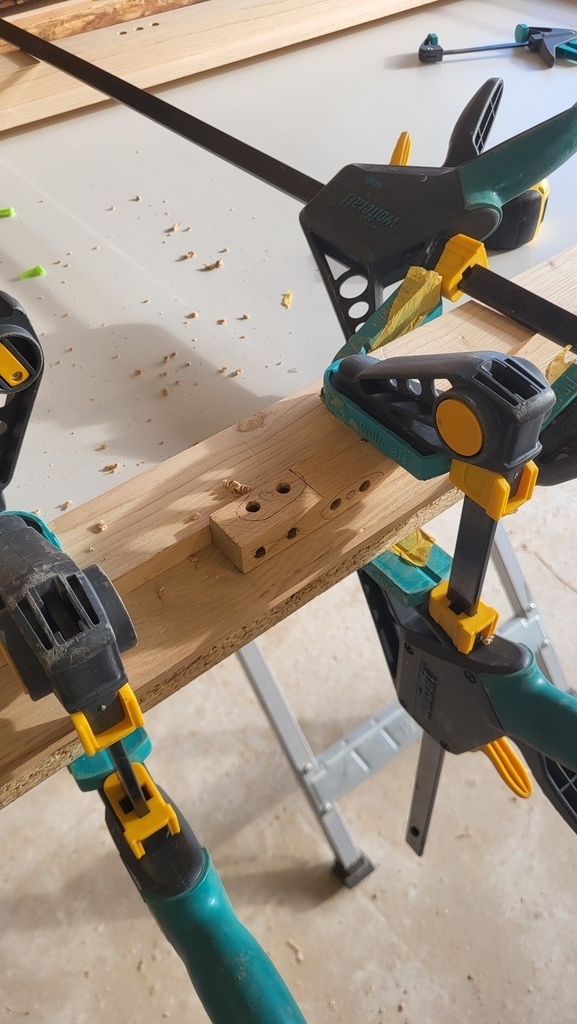

Pour éviter d’acheter un gabarit Exacta à 200 € pour percer 8 trous, je me suis fait un gabarit maison aux petits oignons. Et ça marche .

Les difficultés rencontrées en vrac :
• Trouver un fournisseur de joints qui vend au mètre : www.quincailleriegervais.fr
• S’y retrouver dans la définition des crémones Ferco
• Bien définir les processus de fabrication, jusqu’au niveau de détail ultime
• Etre très précis sur la réalisation, même avec une toupie au guide parallèle pas très stable

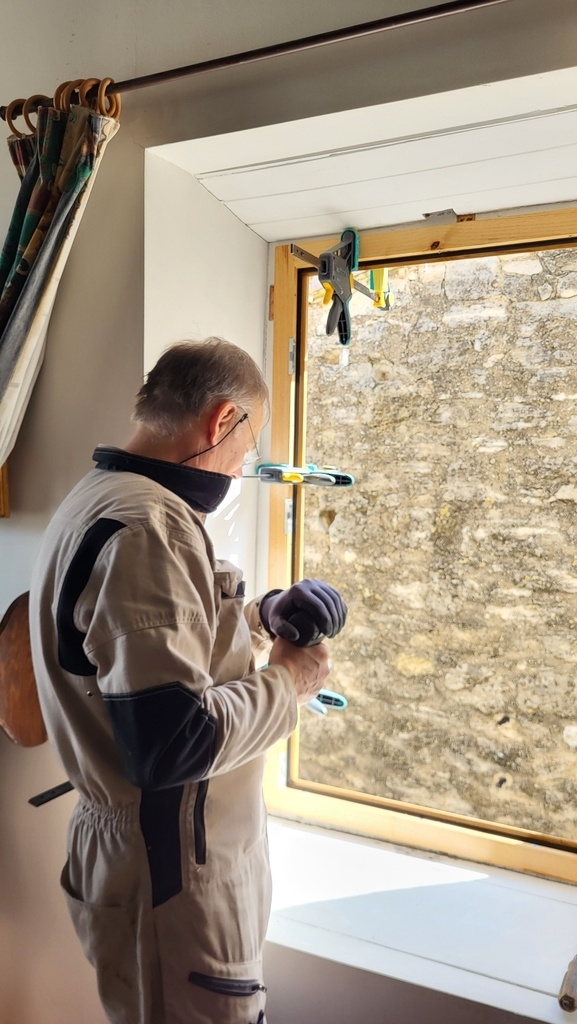

• Déposer la vieille fenêtre et ses vis à tête fendues super difficiles à retirer (c'est ce qui m'a pris le plus de temps pour l'installation)
