Support rangement serre joint

par MatthieuDesbois

J'ai réalisé ce support de rangement pour les serre joints du CFA des Compagnons du Devoir de Rennes lors d'une de mes périodes de stage.
Les premiers jours du stage ont été consacré à l'étude et à la réalisation des plan sur sketchup.

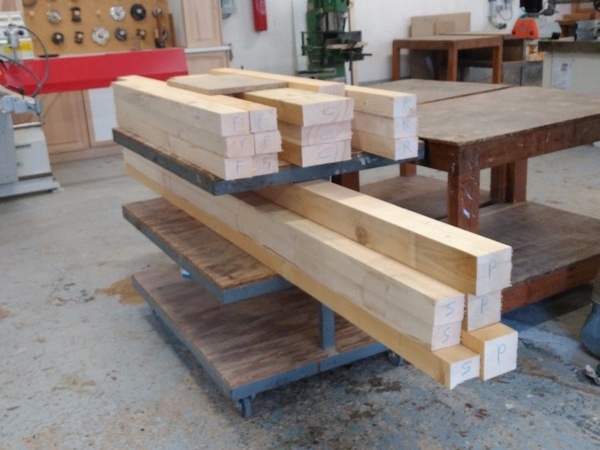

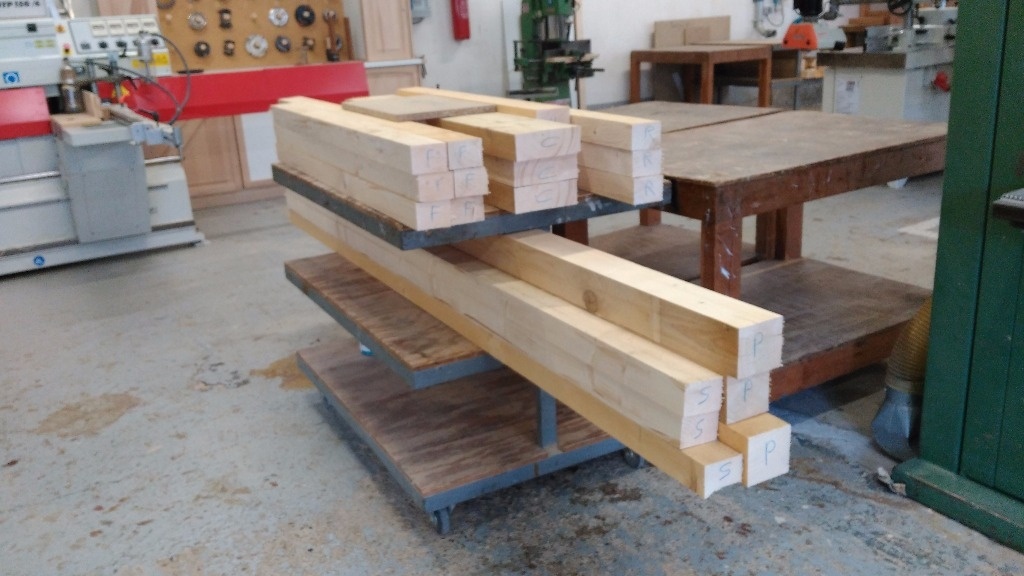

Je suis ensuite passer à l'atelier en commençant par le débit et le corroyage des bois, ce qui m'a demander une bonne demi journée.

Une fois mes bois corroyés, j'ai tracé l'épure d'un des 3 montants verticaux.
Puis j'ai tracé tous mes bois ce qui m'a demander une journée de travail.
J'ai également réalisé le gabarit à la défonceuse pour réaliser les liens cintrés.

Je suis ensuite passez à la réalisation des mortaise à la mortaiseuse à chaine.
Les tenons droit ont été réalisés à la tenonneuse et les tenons des liens cintrés en partie basse on du être réaliser à la toupie et à la scie à format à cause de la longueur des arasements.

Une fois cela fait j'ai usiné le cintre des liens en commençant par enlever le plus de matière possible à la scie à ruban et en finissant à la toupie avec un bouffe tout et un roulement à bille afin de suivre le gabarit.

J'ai également réaliser les entures à queues d'aronde à mi-bois ainsi que les mi-bois sur les chevrons en partie haute qui viennent recevoir les serre joints.

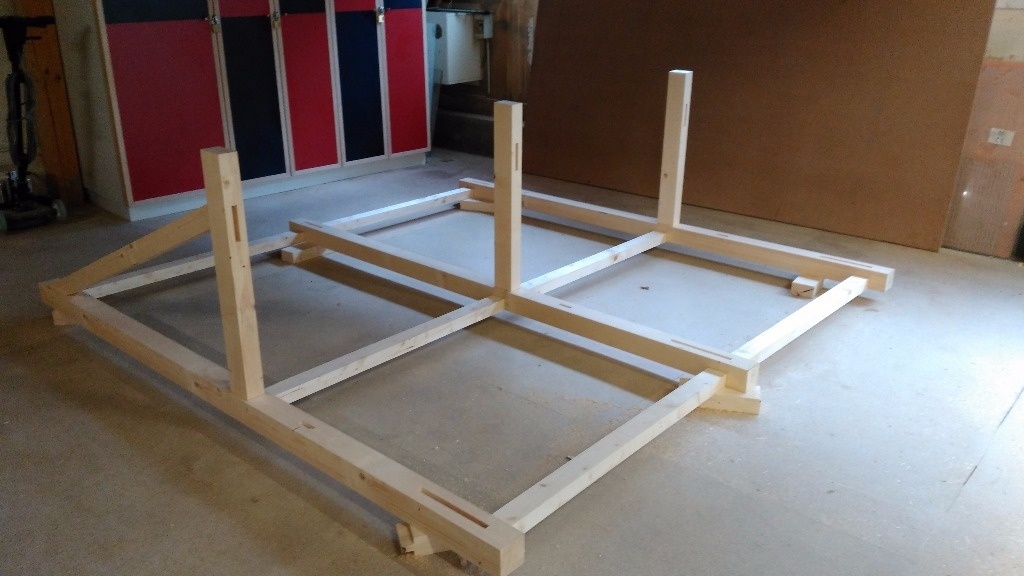

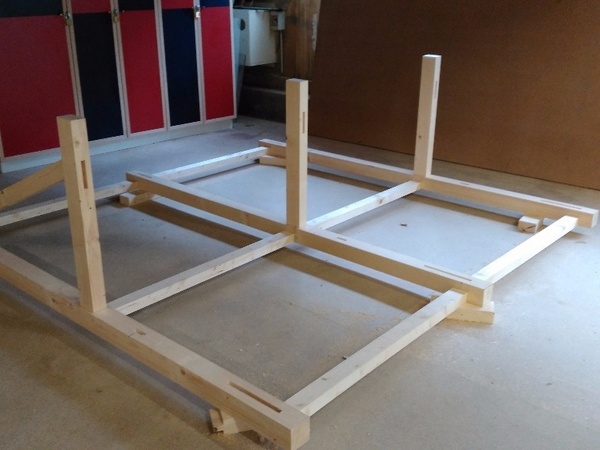

Une fois les usinage terminés, je suis passé à l'assemblage en commençant par assembler le carré qui se trouve contre le mur, il est assemblé en tenon mortaise et collé puis visser par l'arrière.

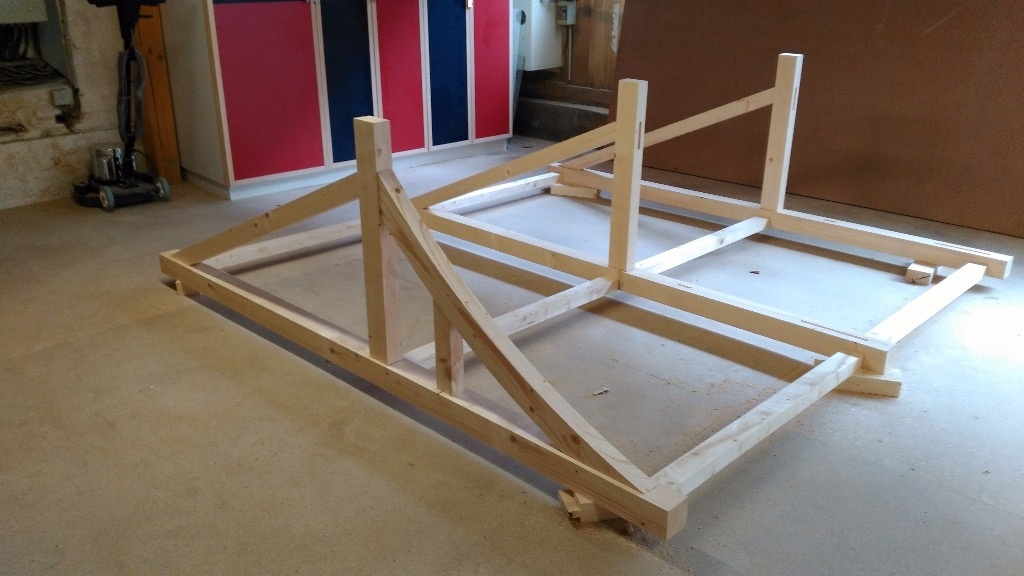

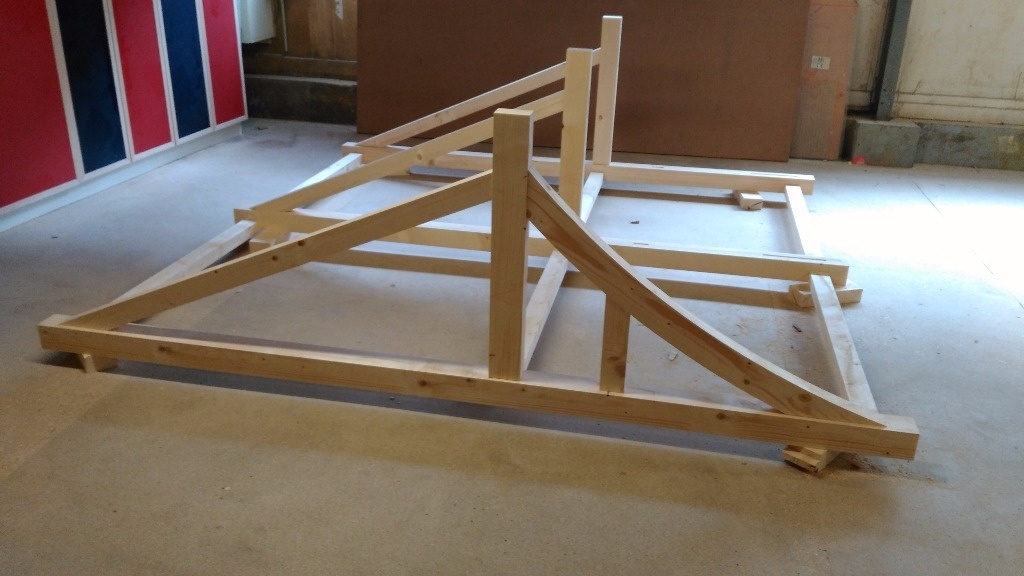

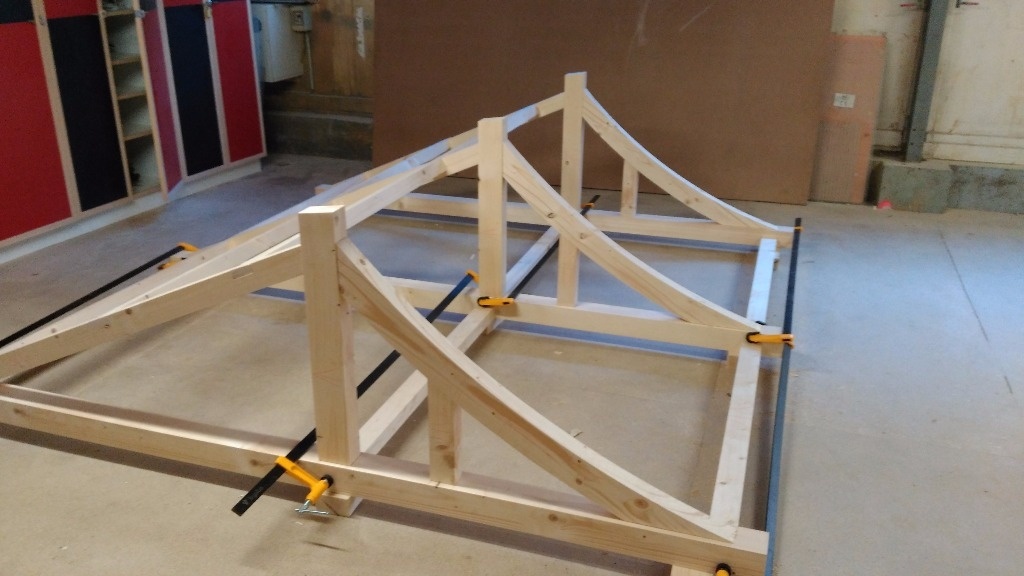

J'ai continuer en assemblant les trois montants qui sont collé puis chevillé.

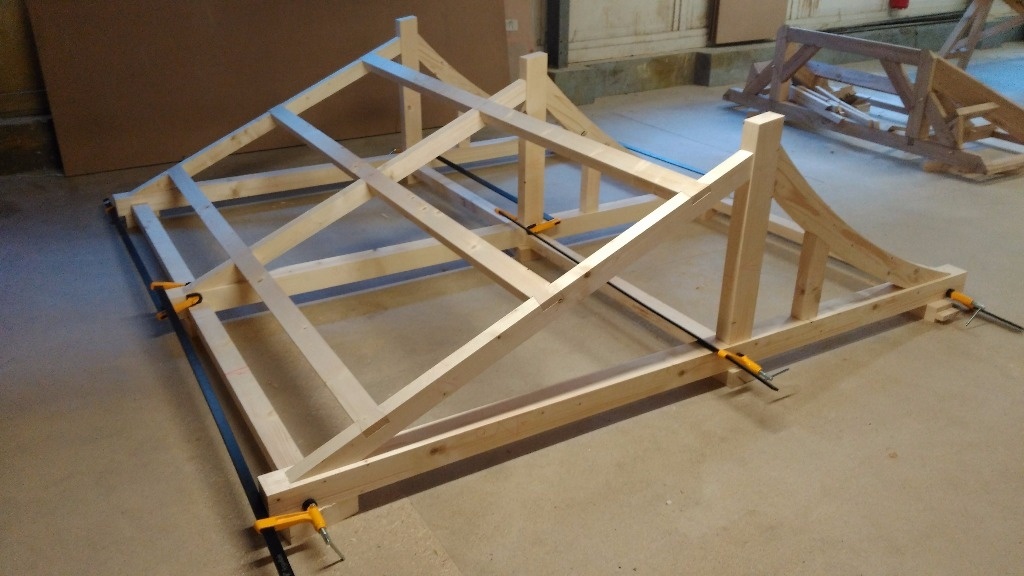

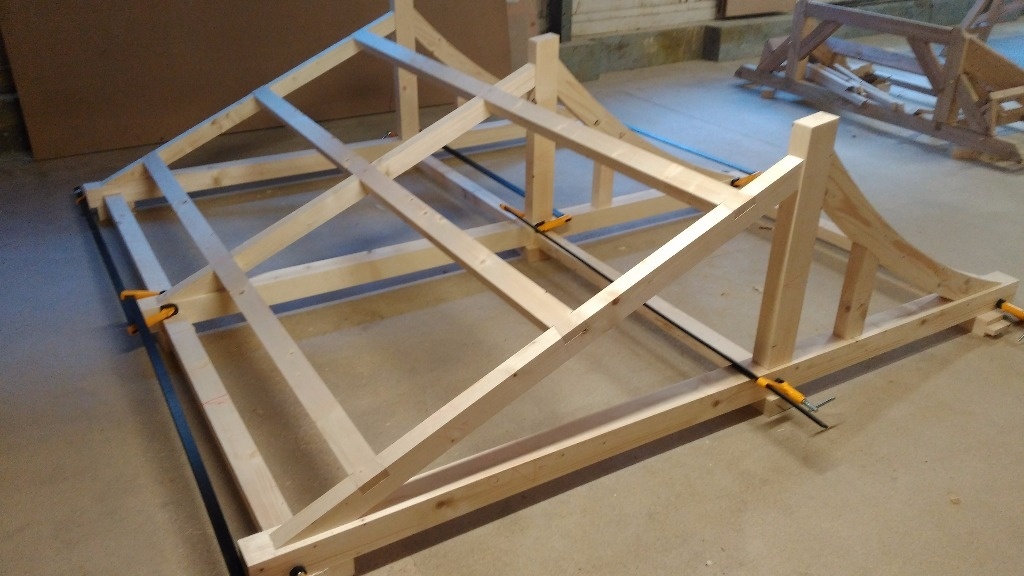

puis j'ai mis en place les chevrons pour recevoir les serre joint.

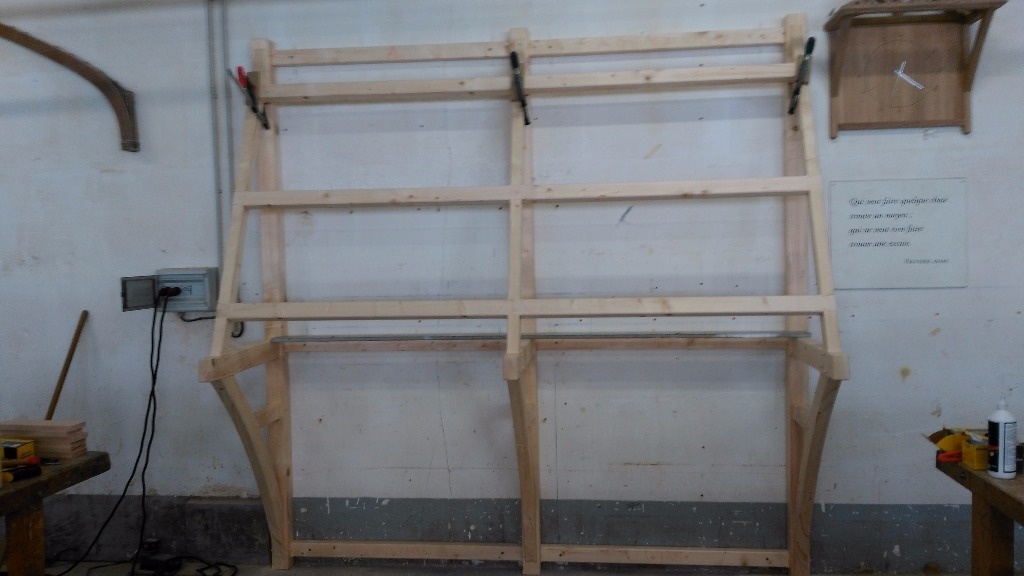

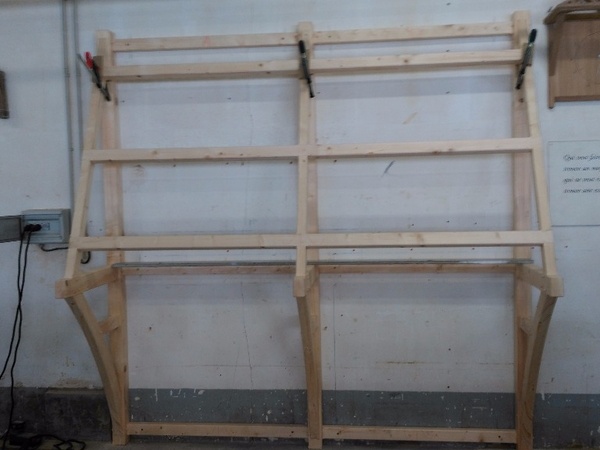

le tout a ensuite été mis debout puis fixer au mur à l'aide de vis.

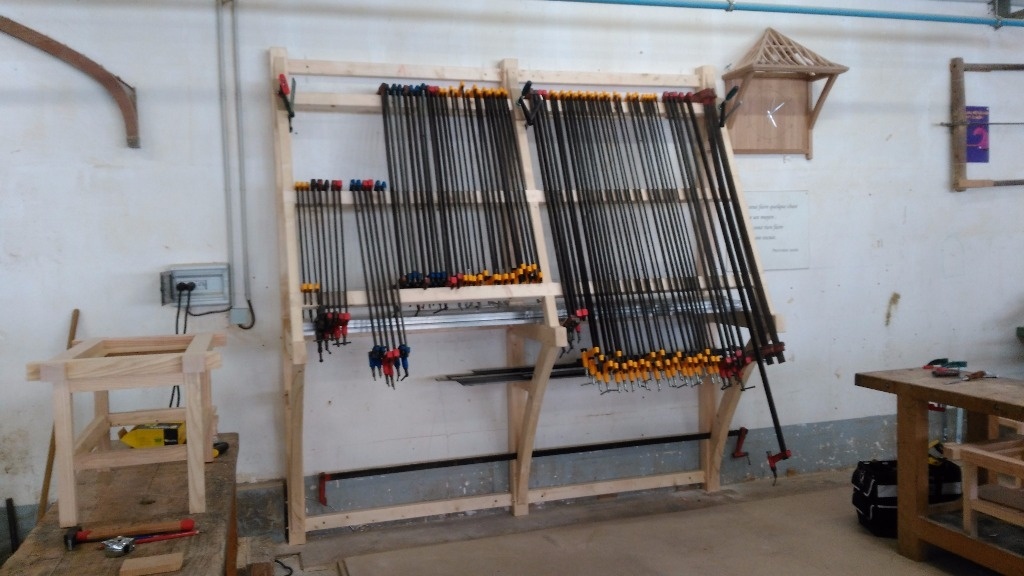

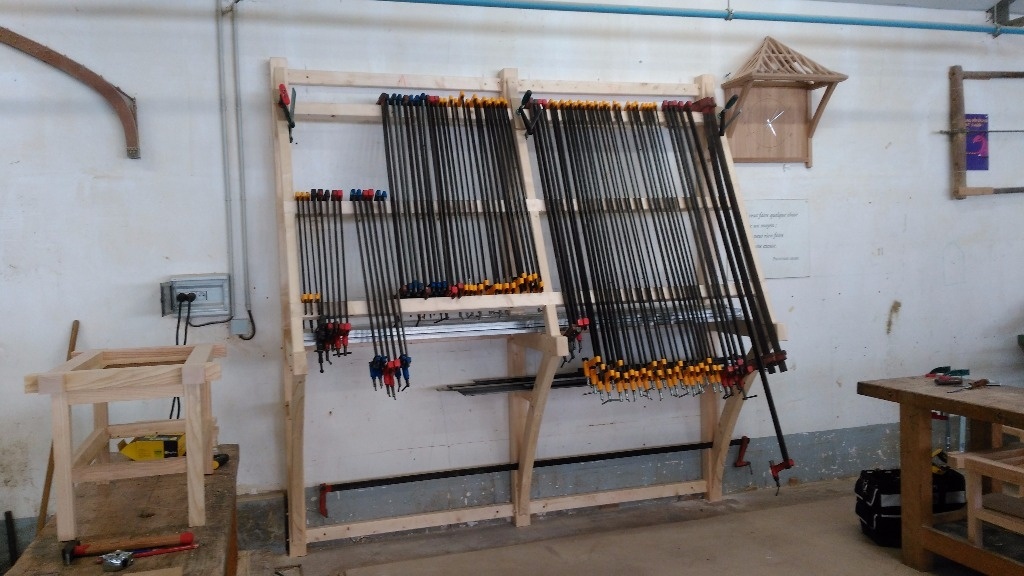

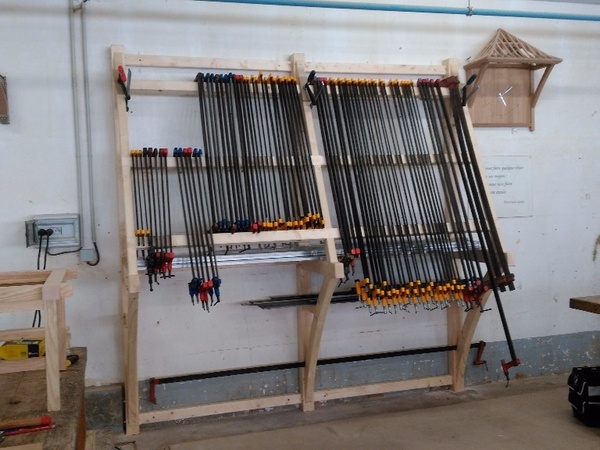

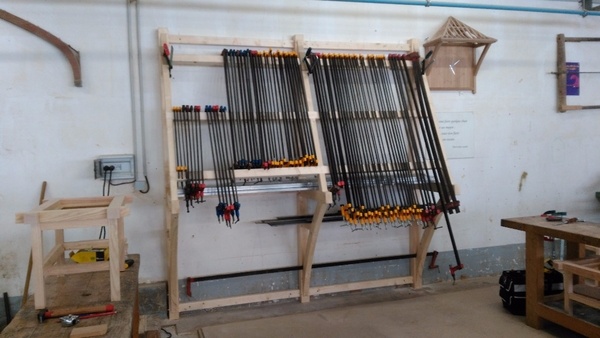

Puis il a ensuite pris ses fonctions!!
