sanglier

Servantes pour combinée bois

par sanglier

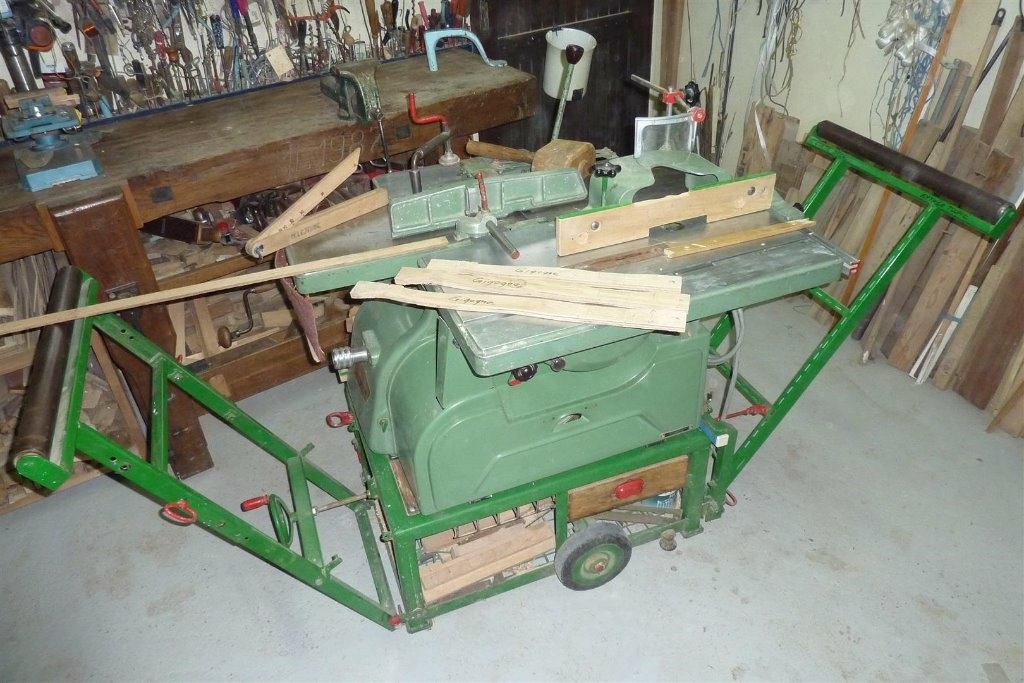

Mes trouvailles realisées avec des ferrailles et rouleaux de recup

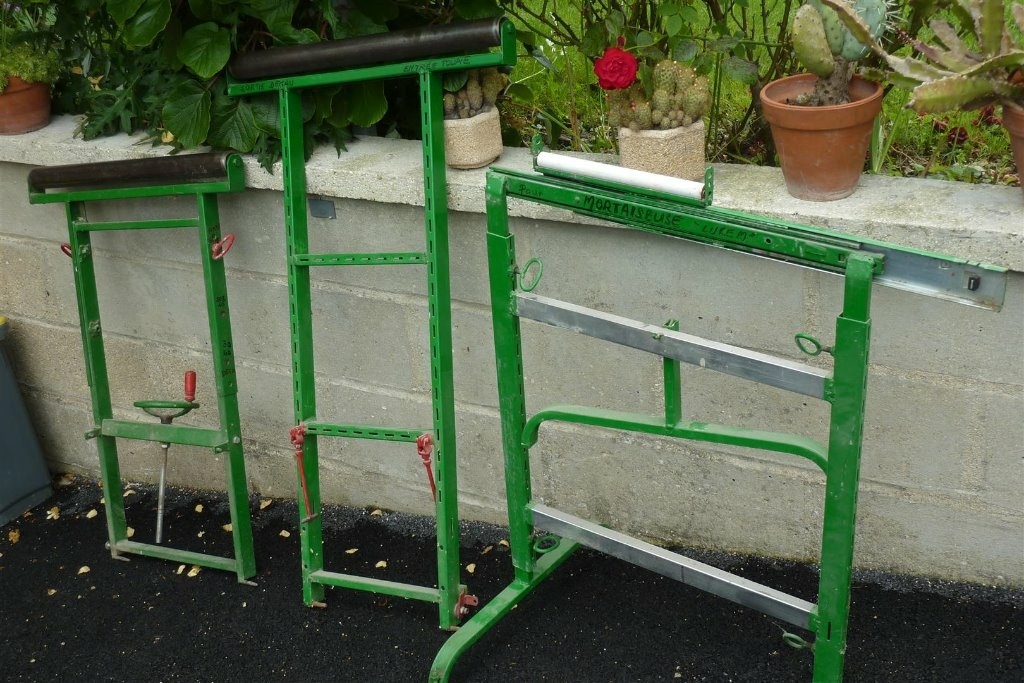

2è photo

  • à G :pour sortie de circulaire et sortie de rabot. (montants telescopiques et grande largeur du rouleau à billes )
  • au milieu : pour entrée toupie et sortie de degau. (2 crochets prereglés :réglages par demis pas du filetage )
    verrouilage (en rouge) en pied sur socle de combinée pour eviter un deboitement
  • à D pour mortaisage en bout des longs bois ....remplace servante à billes ....non visible en bas :un boulo verin de stabilité ....petit rouleau monté sur glissiere de tiroir pour teplacement tous sens ... cette servante ne s'accroche pas au socle de combinée ... le piettement se deboite et s'accroche sur la servante pour rangement
    un petit boulon pour verrouller la glissierre au rangement cette srvante à un complement de buttée sur la table de mortaisage (recul du bois en cours de mortaisage ) ...voir autre realisation

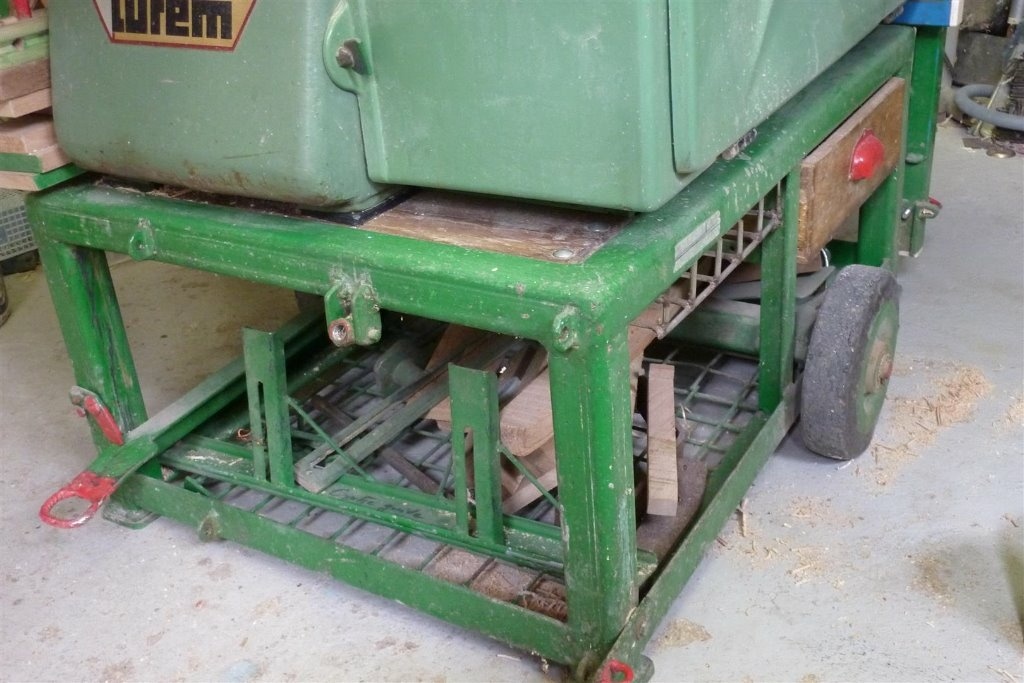

    -3è photo : en bas à D crochet de verrouillage
