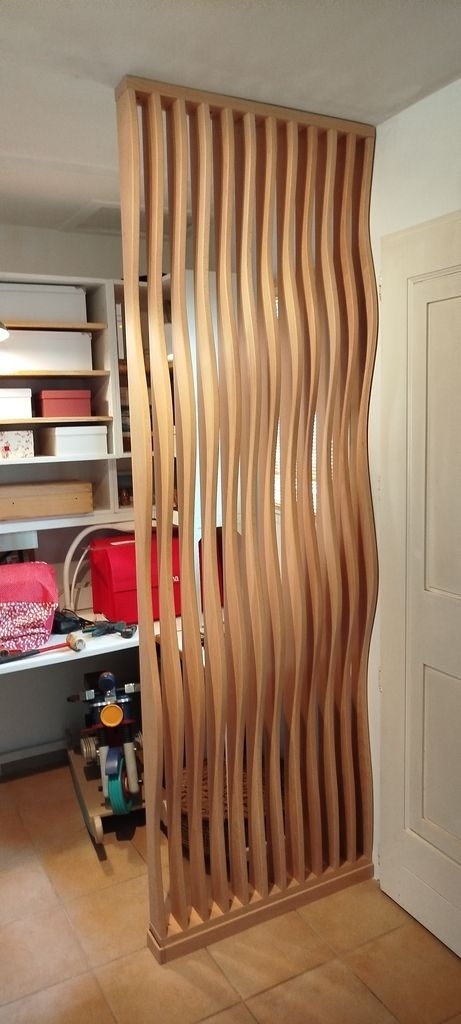

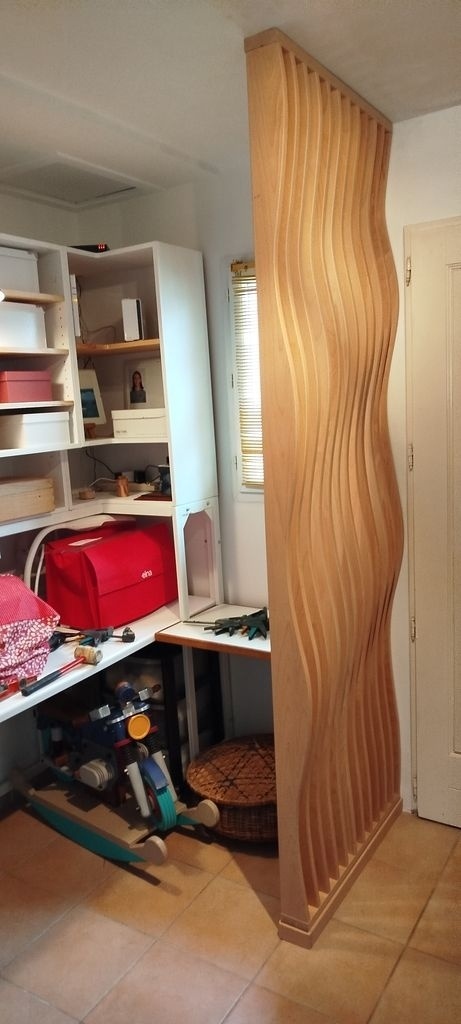

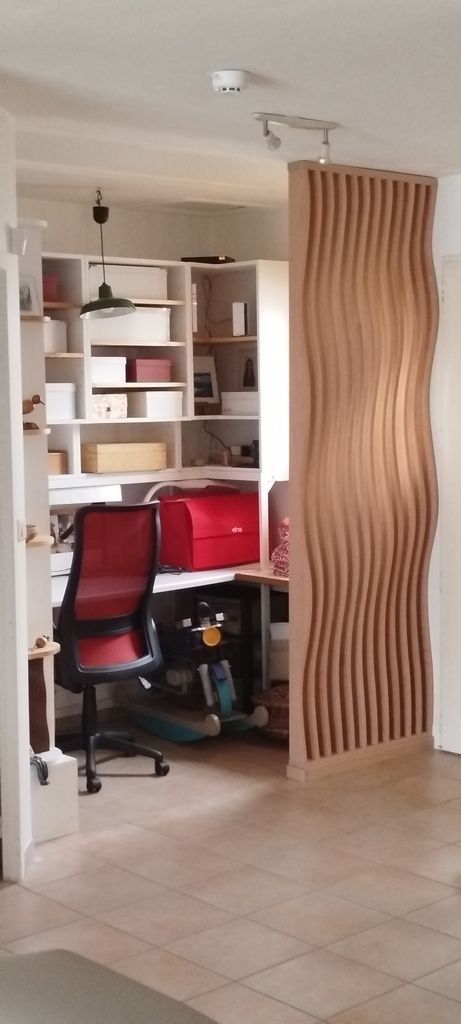

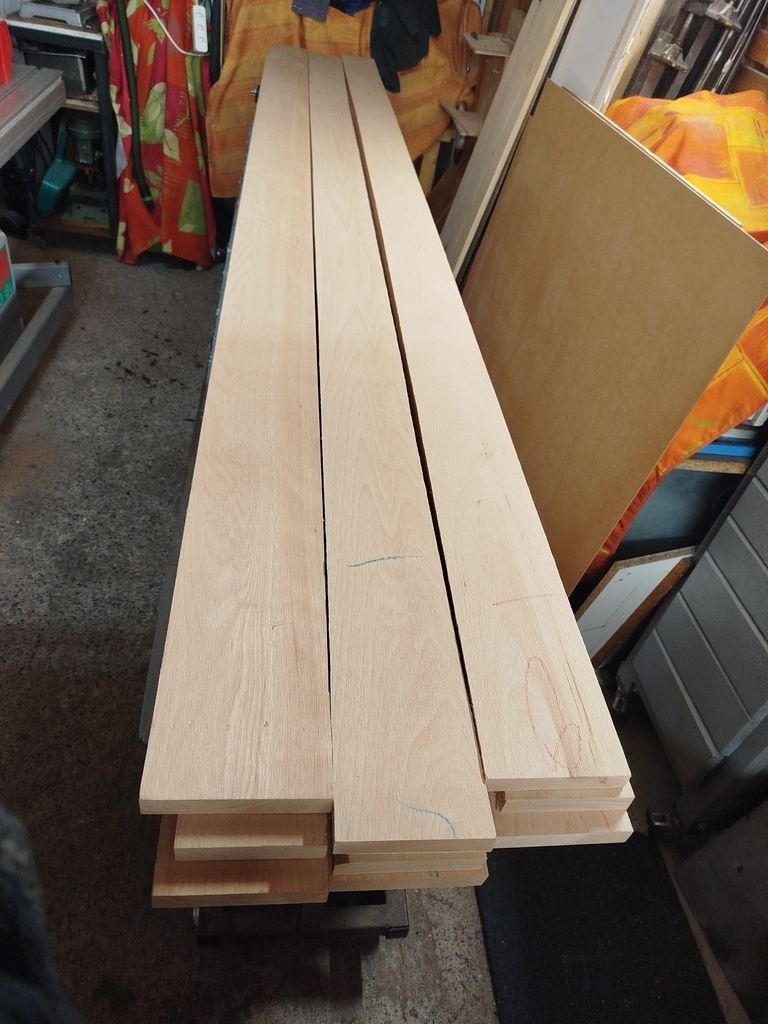

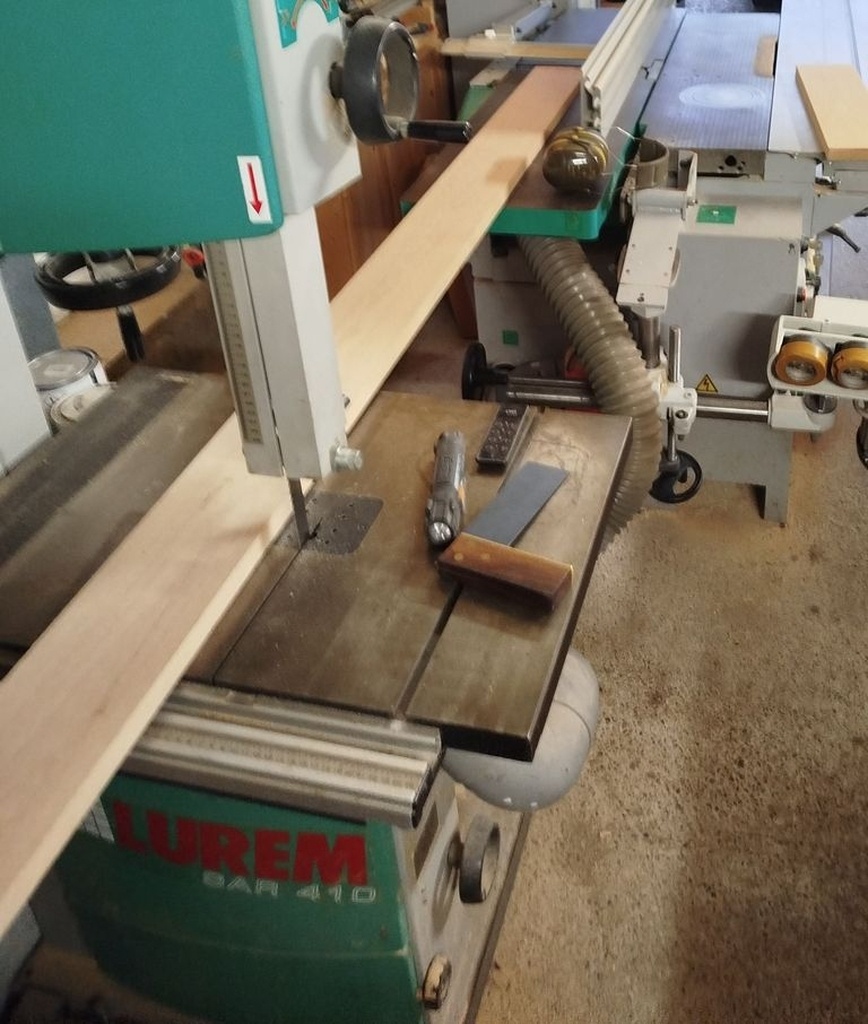

Claustra 12 lames 2470 x 814 x 90/120 à base d'avivés de hêtre 3.05 m en 26/23.8 mm. La palette n'était pas entamée, j'ai pu y piocher des plateaux proches des 120 utiles, sauf 2 qu'il a fallu débiter puis coller.

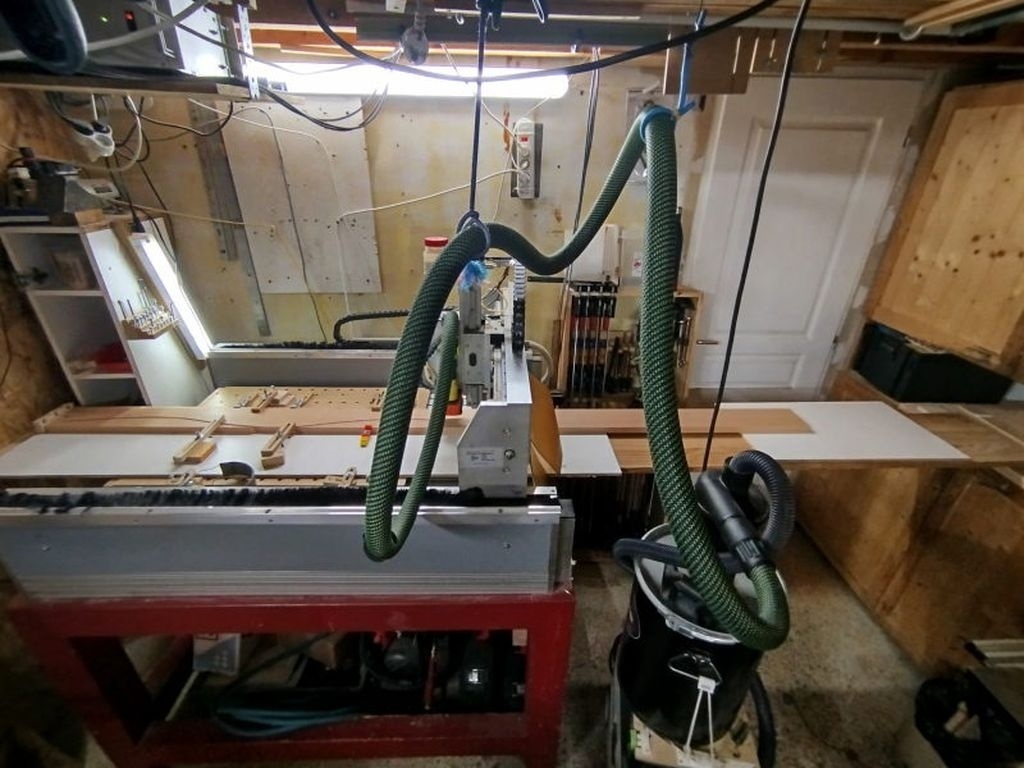

Profils modélisés sur Freecad et usinés avec une CNC de 850 de course en Y, en 4 opérations (usinage butée 1, glissement en butée 2 et usinage ; retournement et idem)

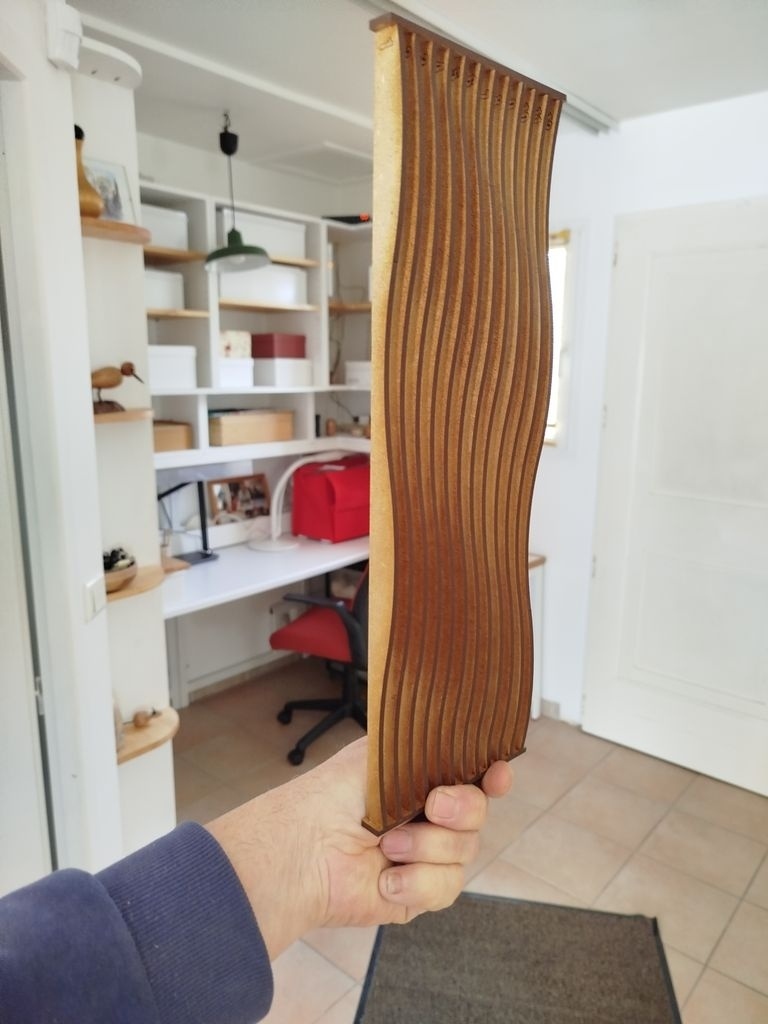

Au préalable, maquettes en MDF 3 mm découpée au laser (Fablab) pour mise en situation et choix du profil (photo)
Vérins de réglage en POM. Plinthes caches. Fixation 3 chevilles au plafond.
Finition : huile Scandic Oil (vraiment incolore, merci aux conseils en réponse à ma question ici même)
Licence
Autres créations de
Jean34
Voir aussi
Discussions
C'est classe !
Ben oui c'est beau !
Et le beau ça fait du bien aux yeux.
Hello,
Tu ne mentionne pas la mise en œuvres des verins.
Ce sont 5 patins de réglage en POM et vis M8x60. Percés radialement tous les 60° pour faciliter le dévissage. Inserts m8x15 dans la lice basse. Contre écrou amincis. 25 mm de jeu à compenser (bienheureux d'avoir vu un peu large car on a découvert que le plafond n'était pas parfaitement plan et il a fallu visser encore pour déplacer l'ensemble)
