Sauvetage d’un globe…

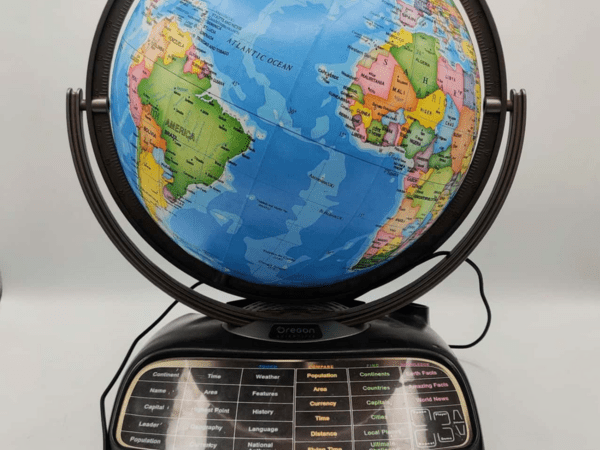

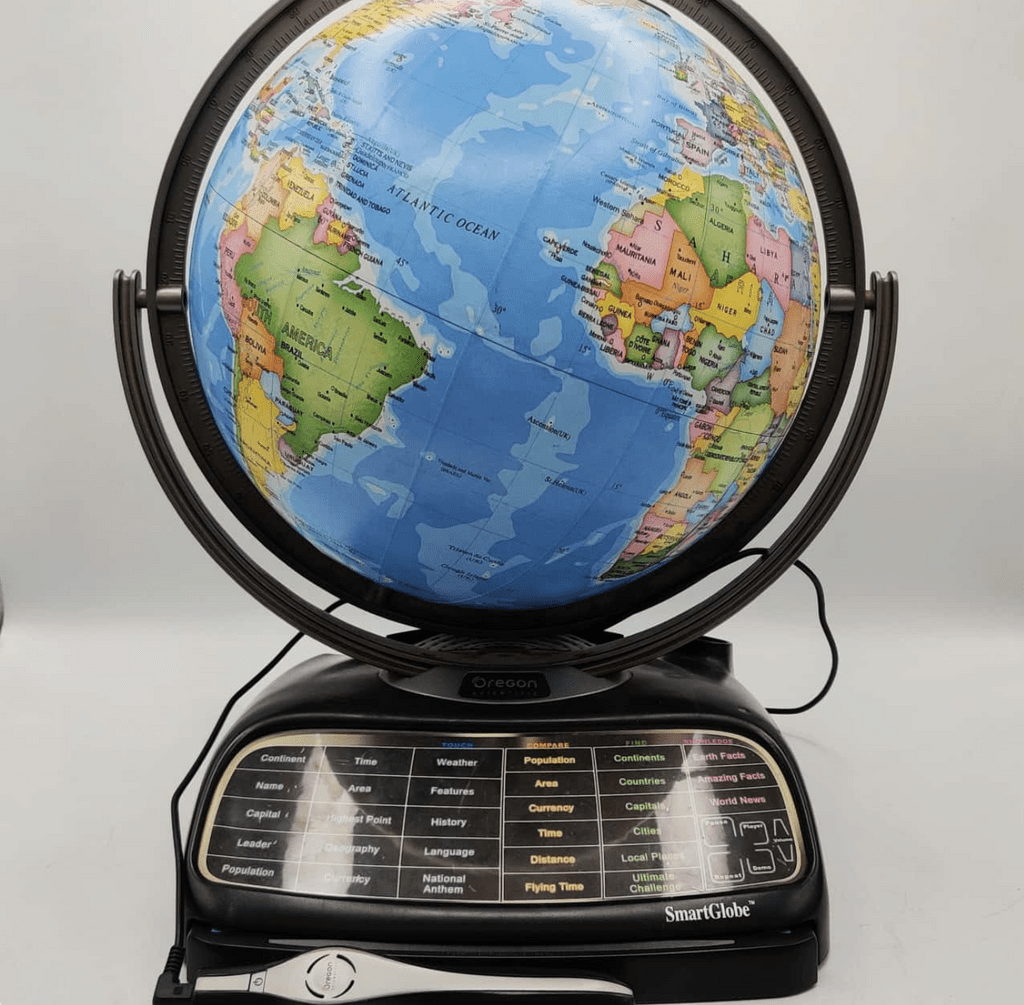

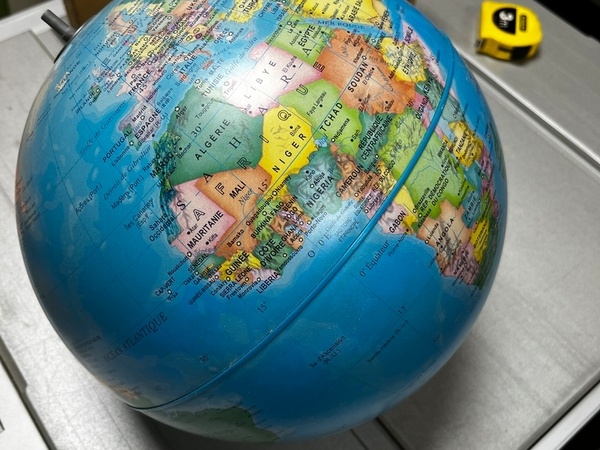

Il y a des projets comme ça qui vous tombent dessus sans que l’on ne demande rien à personne. En ce moment, mon fils me réclame un globe terrestre. Et un matin en descendant des encombrants je tombe sur un globe interactif abandonné de ce type :

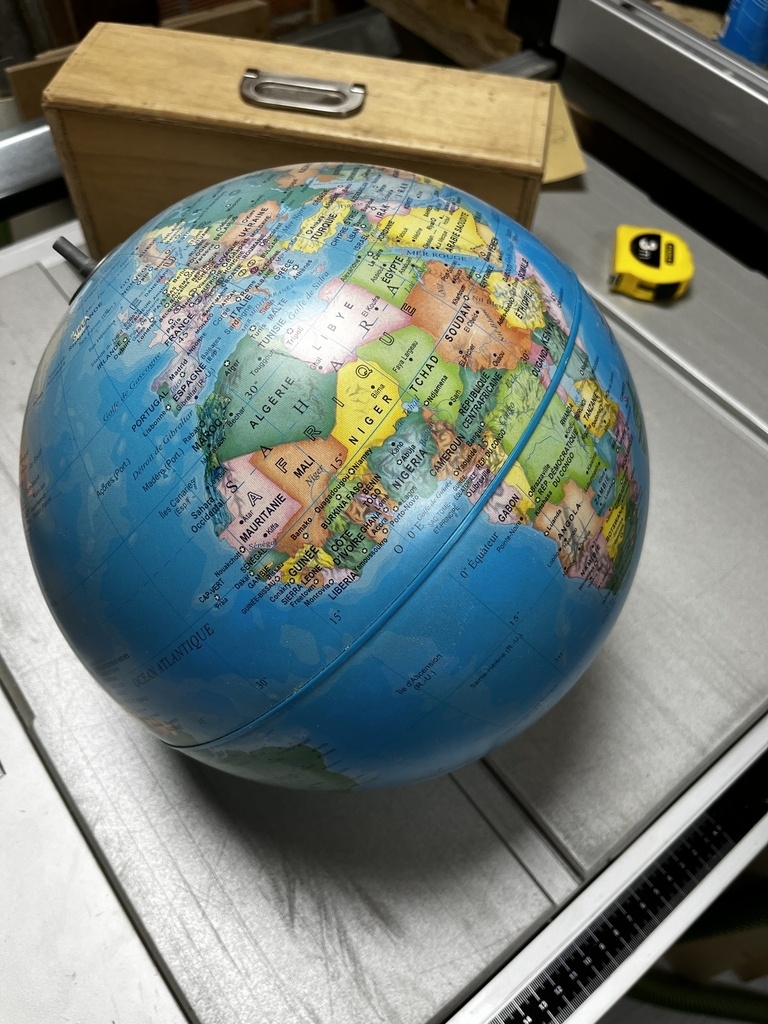

Le globe en lui même est en parfait état et je suppose que c’est la partie électronique qui ne fonctionne plus. J’aurais tout à fait pu acheter un nouveau globe à mon fils, mais ce matin-là ça ma paru comme uné évidence de récupérer celui-ci pour bricoler un support et lui donner une seconde vie…
Bref une fois désossé de tout le plastique autour, il me reste le globe avec au nord et au sud deux « tétons » en plastique qui servaient d’axe de rotation.

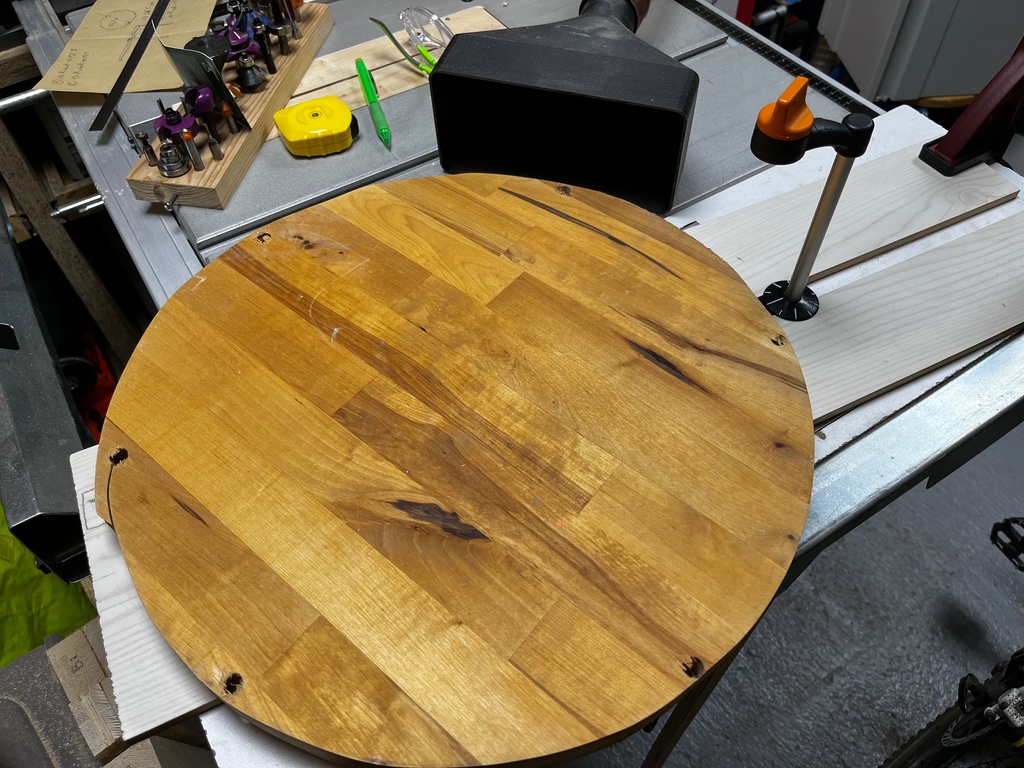

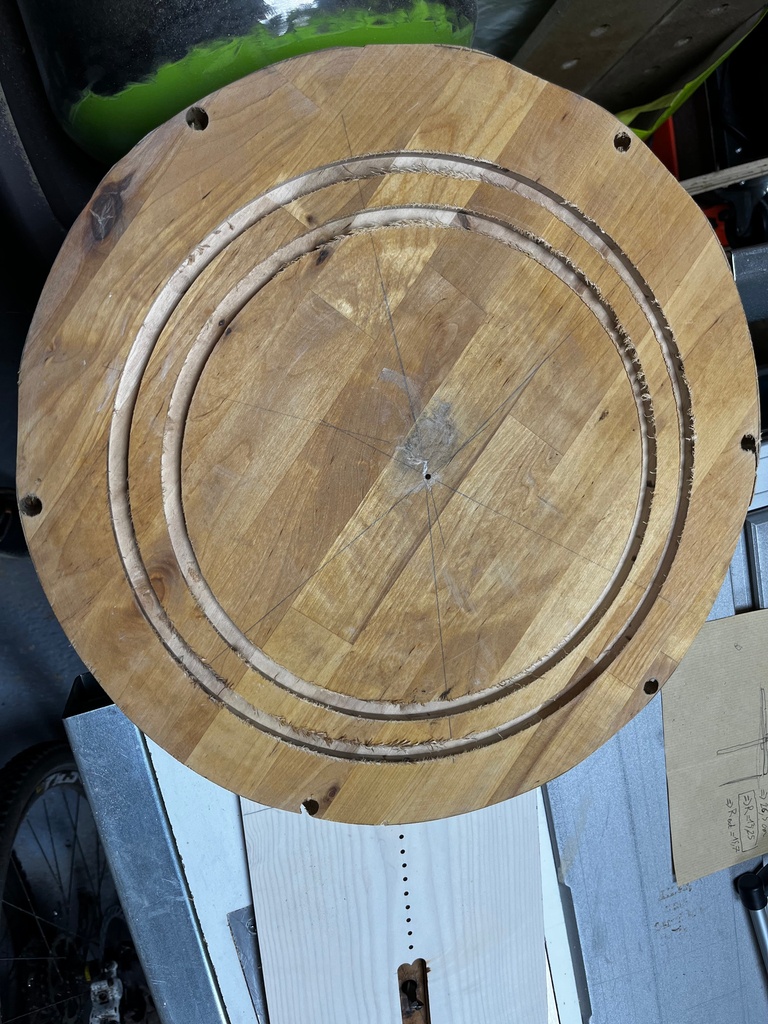

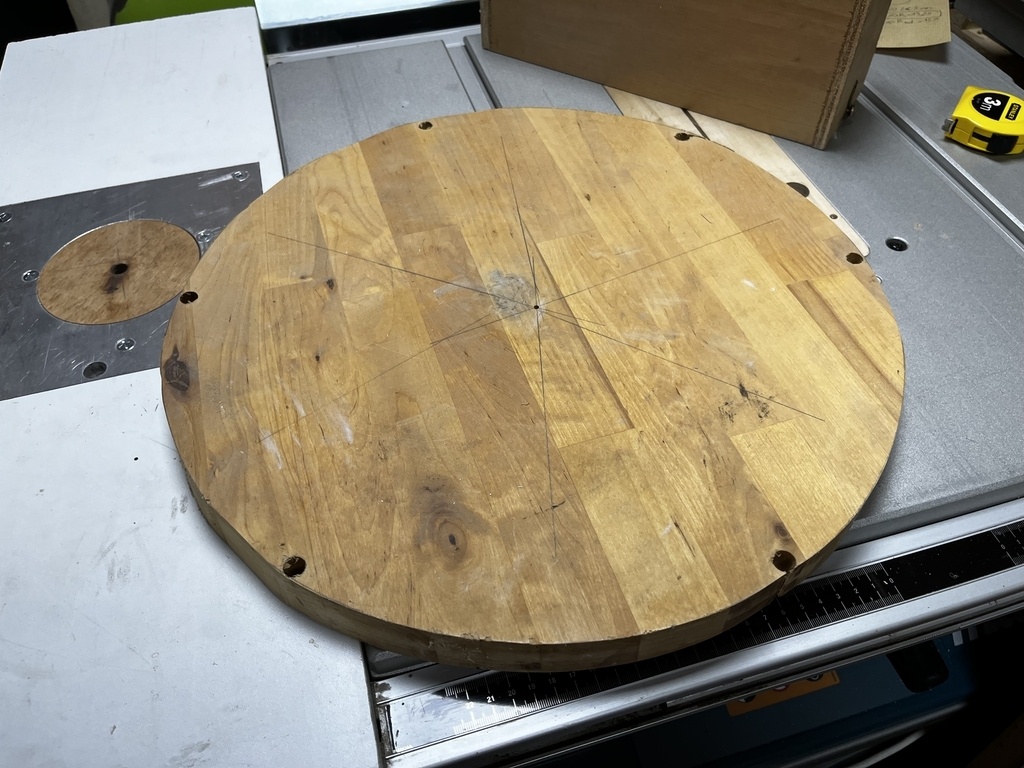

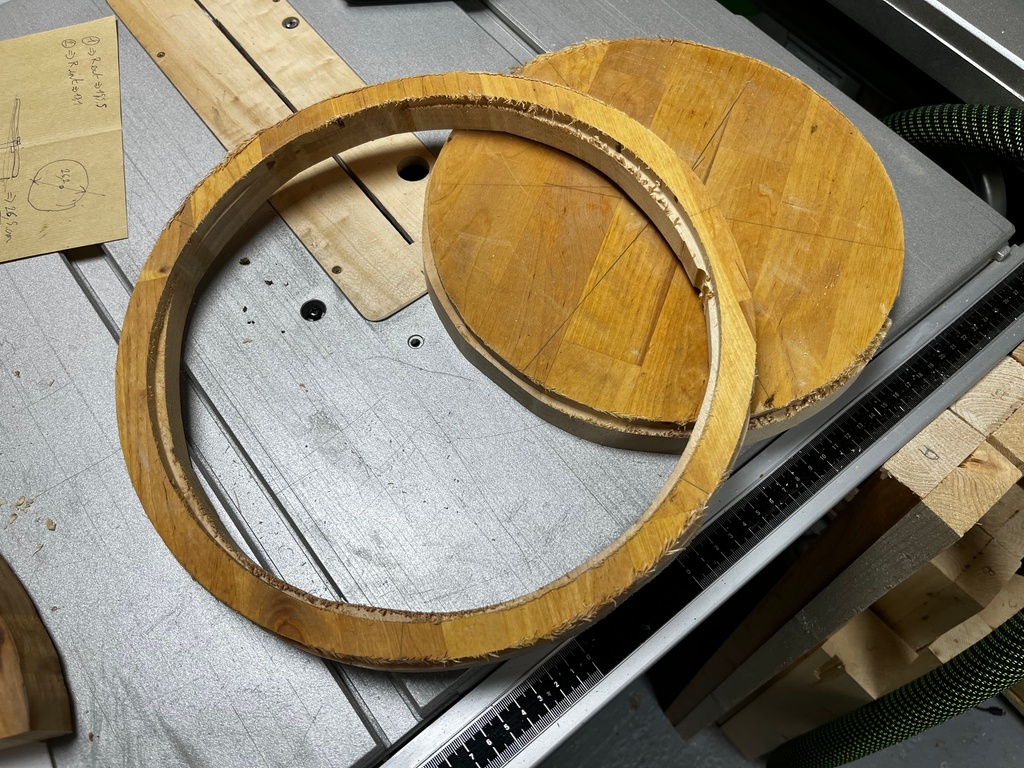

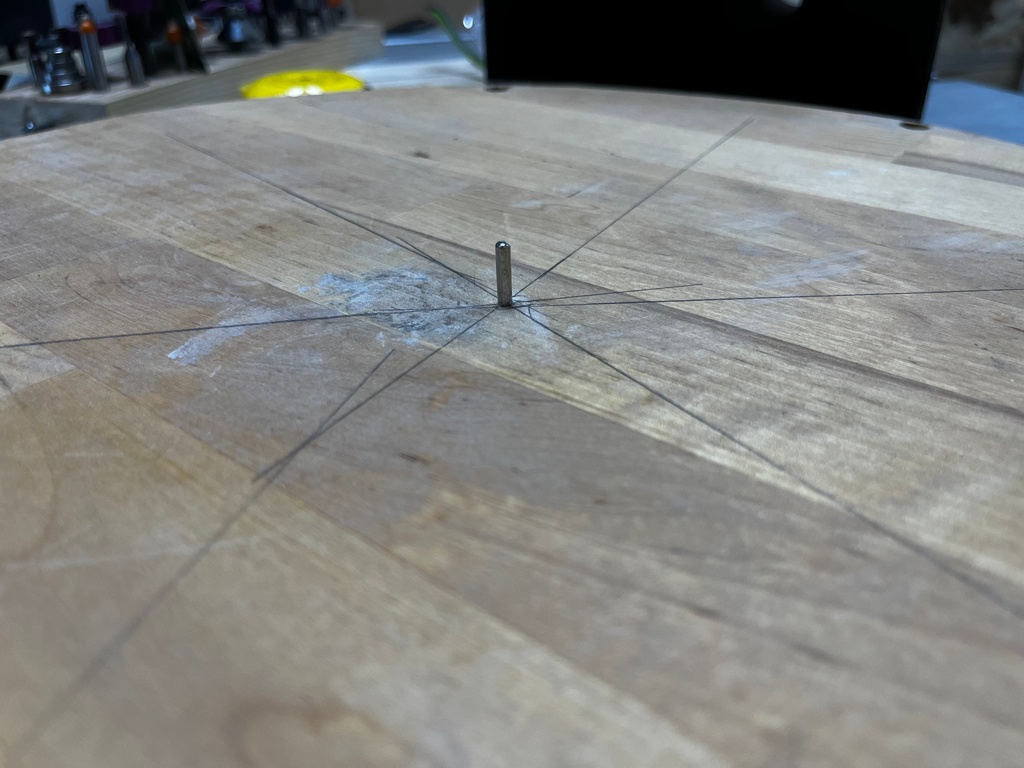

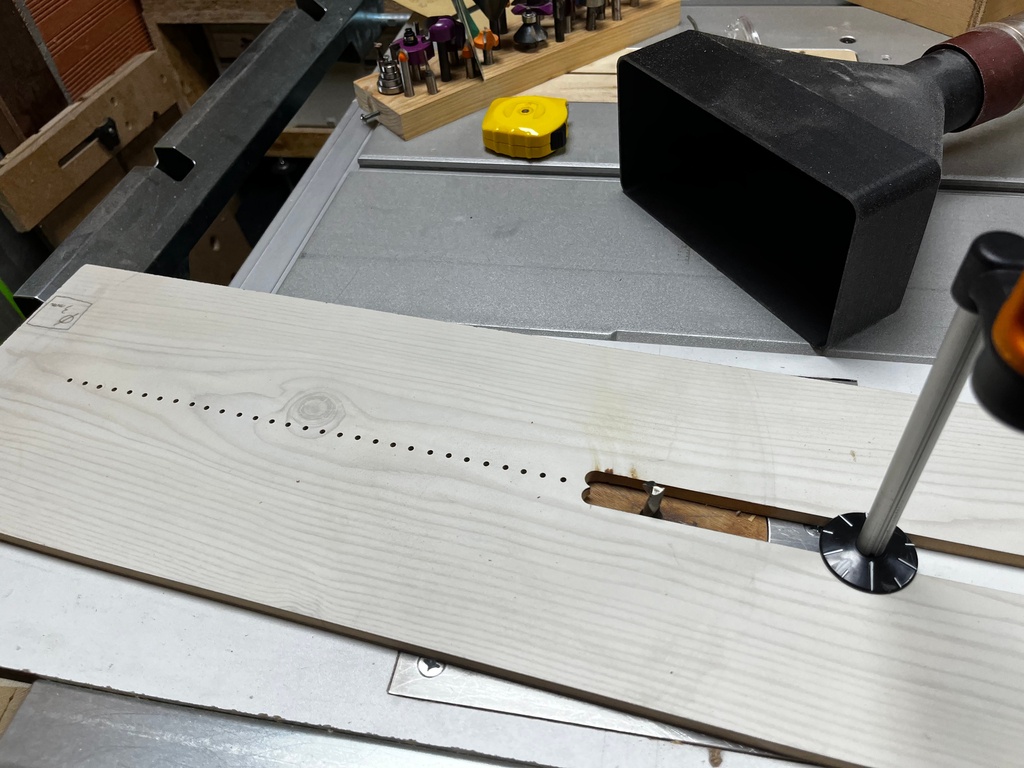

Puisque je suis dans le thème du recyclage, j’utilise un reste de plan de travail en hévéa (enfin je crois…) pour usiner une base circulaire et un arceau qui accueillera le globe lui-même.

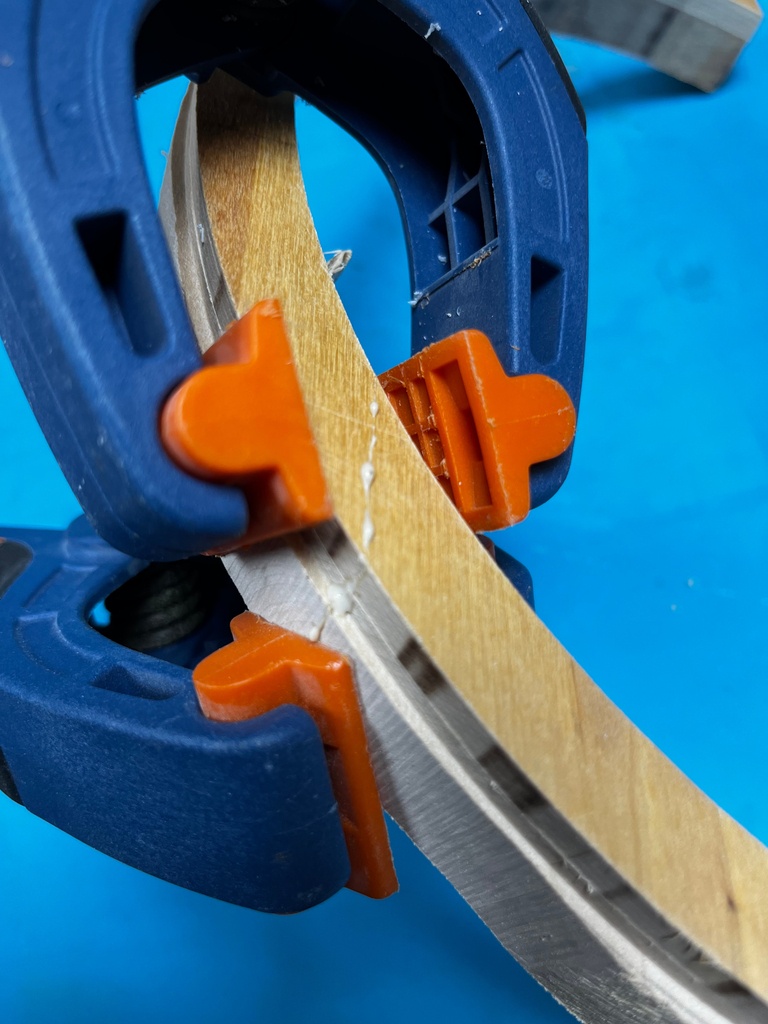

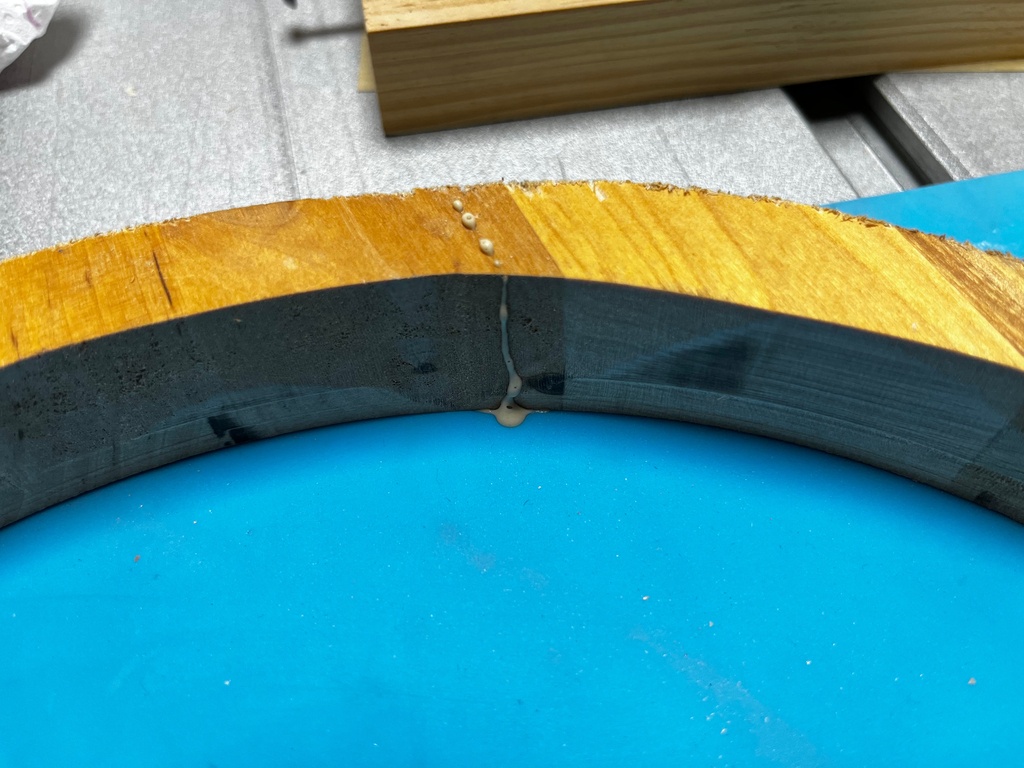

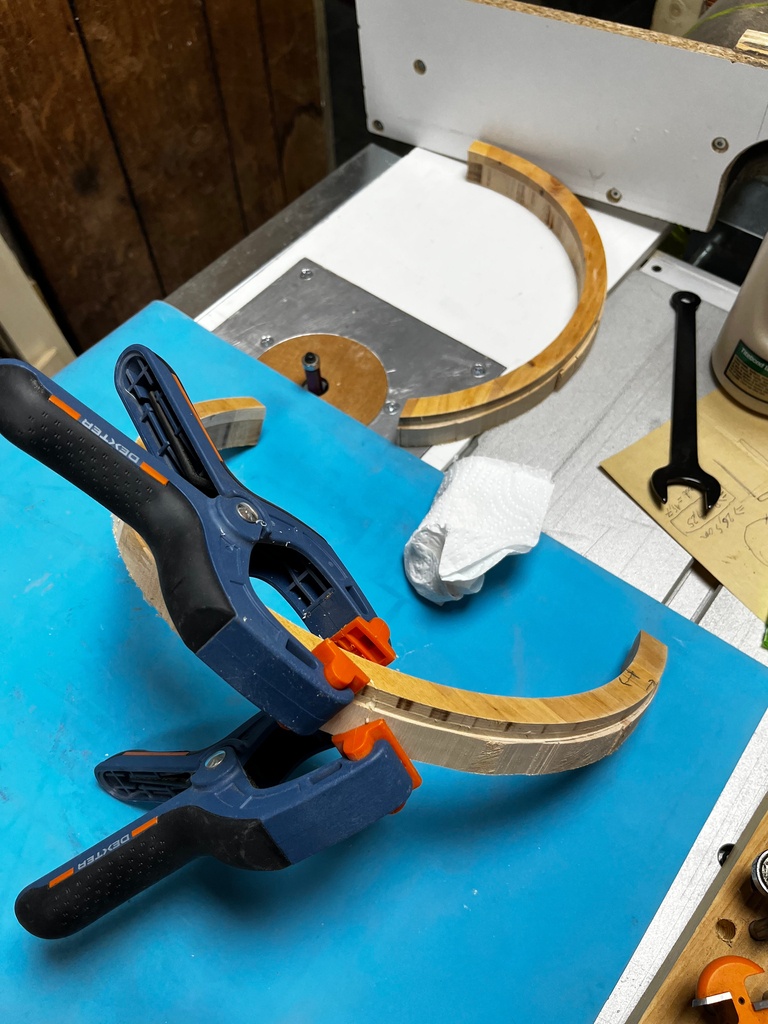

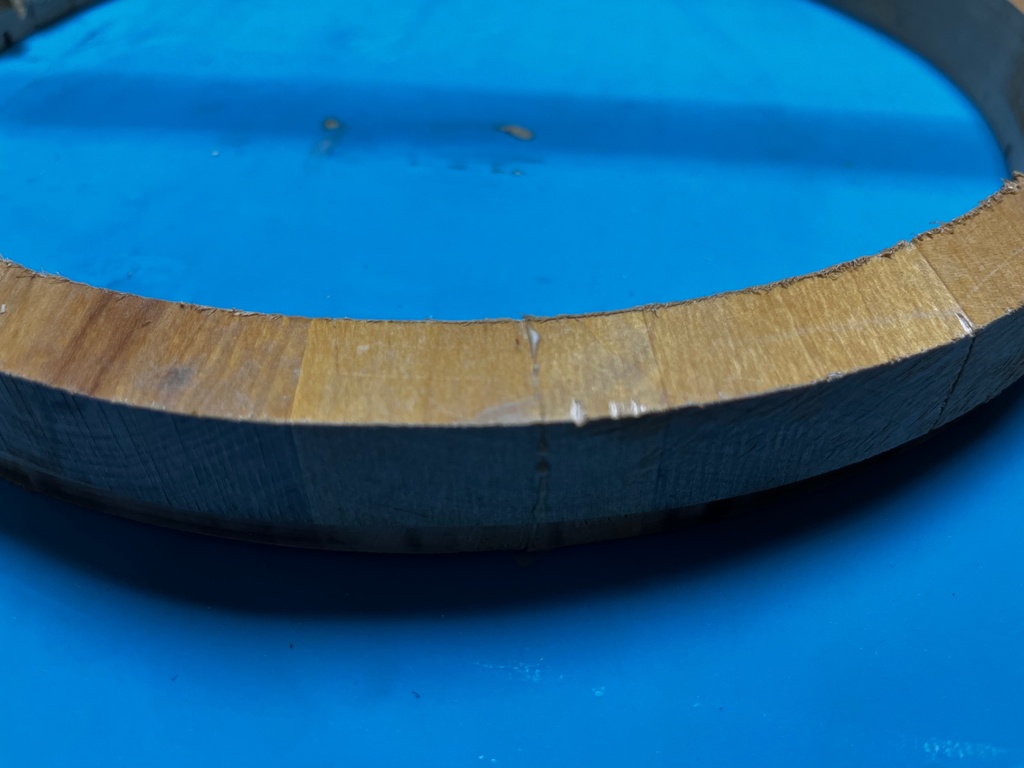

Malheureusement un incident lors de l’usinage de l’arceau l’a cassé en deux. Heureusement les cassures sont bien nettes et j’arrive à les recoller sans que cela ne prête à conséquence

Mon plus gros problème a été de faire un cylindre pour le pied du globe. N’ayant pas de tour à bois j’ai tenté de recycler un jouet de menuiserie pour enfant pour usiner le cylindre. Et ça mrche plutôt bien... Pour ceux que ça intéresse, j’ai fait une petite vidéeo sur ce sujet

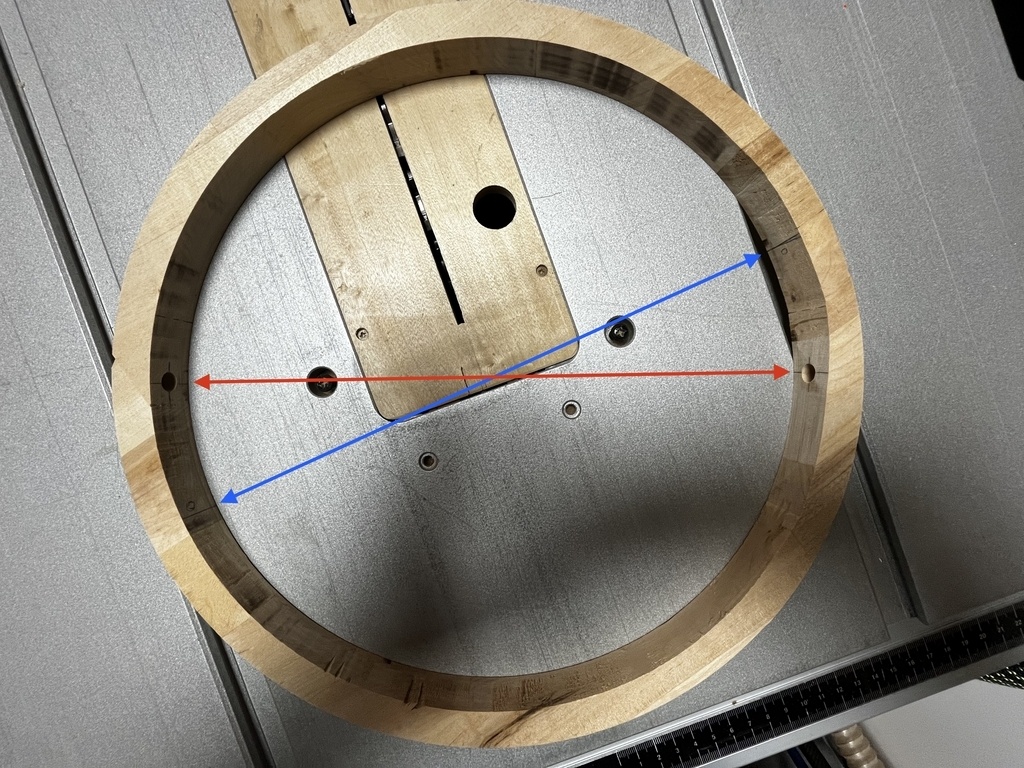

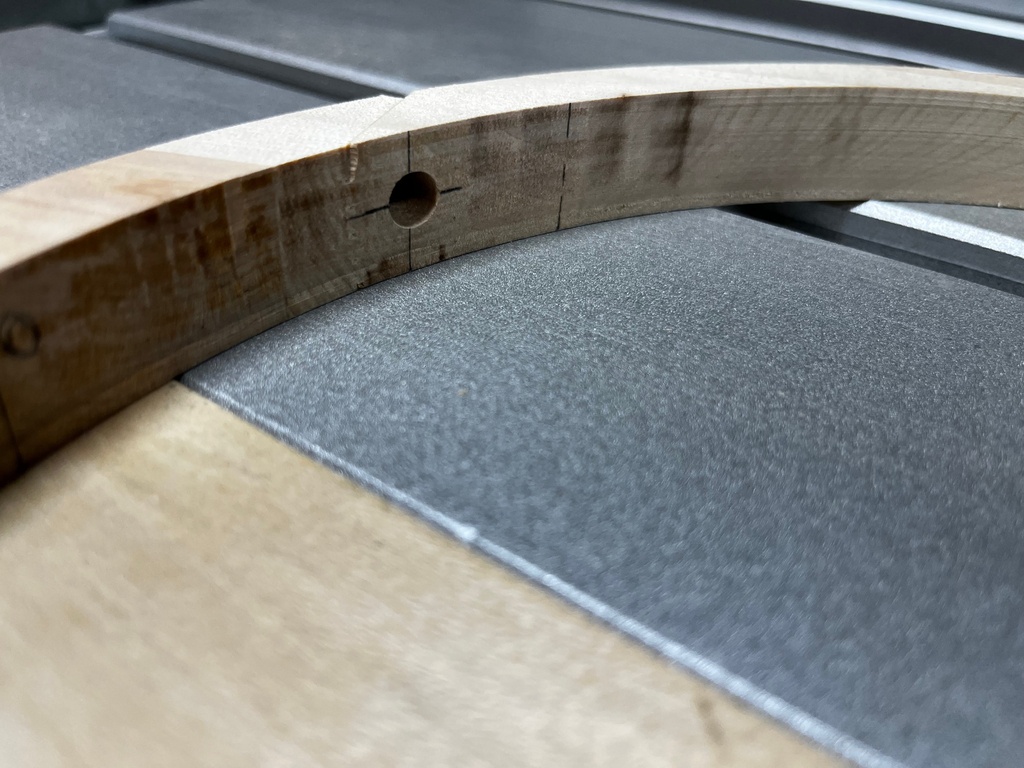

Le second point qui m’a bien occupé aura été de faire les trous d’axe de rotation du globe à l’intérieur de l’arceau avec l’angle d’inclinaison de la terre… Avec un peu de méthode et de réflexion j’en suis venu à bout

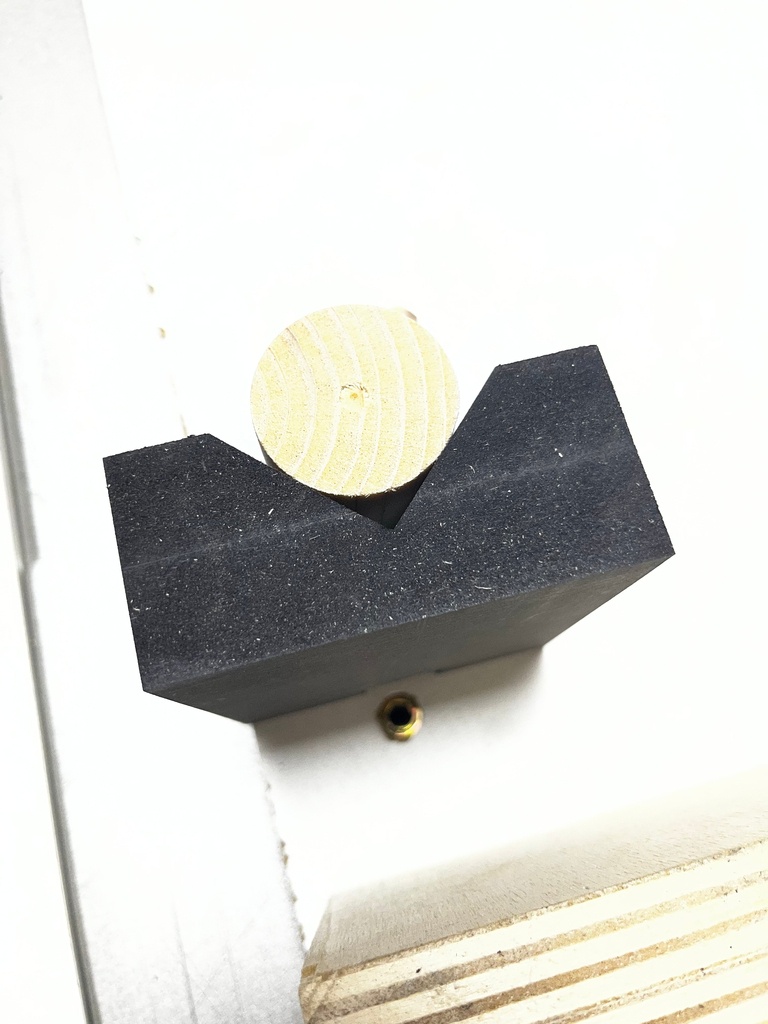

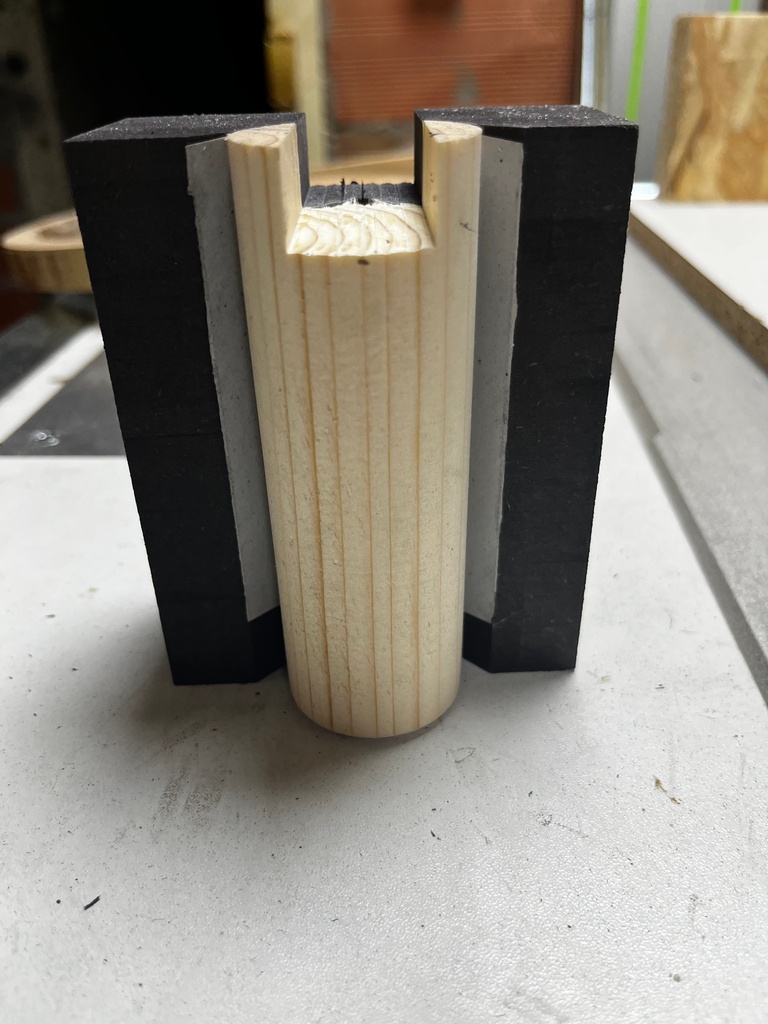

Une fois cette étape faite, j’ai usiné une rainure dans le cylindre pour accueillir l’arceau. Pour pouvoir usiner ça à la scie sous table en toute sécurité, je me suis fait un gabarit en « V » pour accueillir le cylindre et caler correctement.

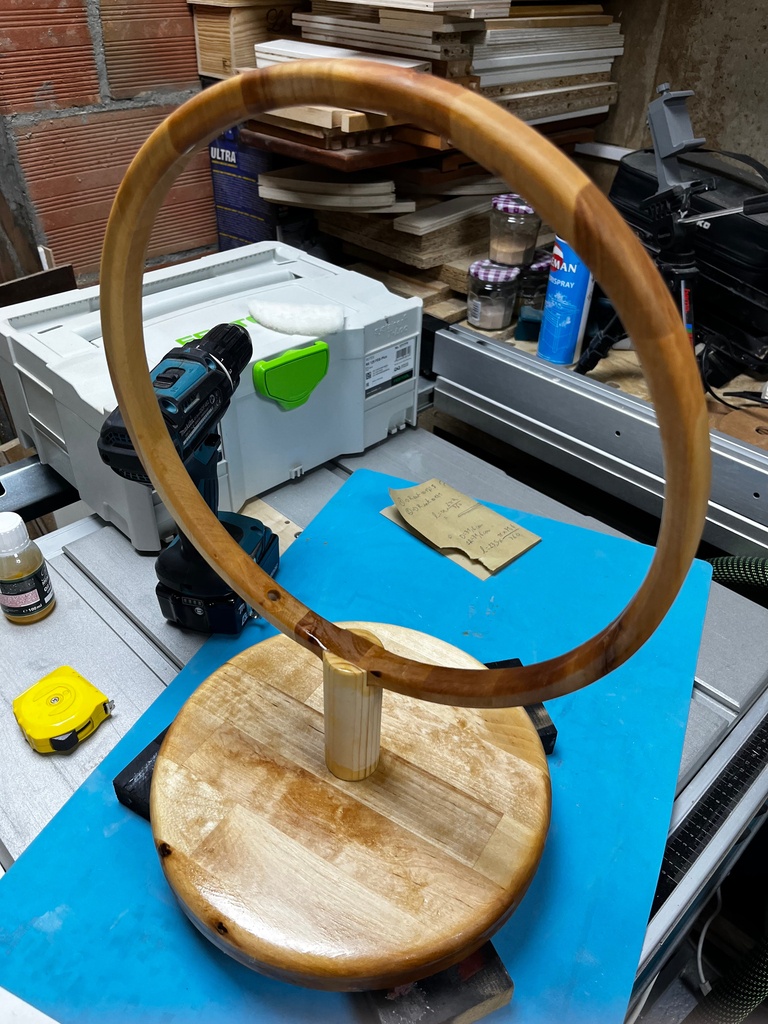

Puis ponçage des différentes pièces, collage, finition…

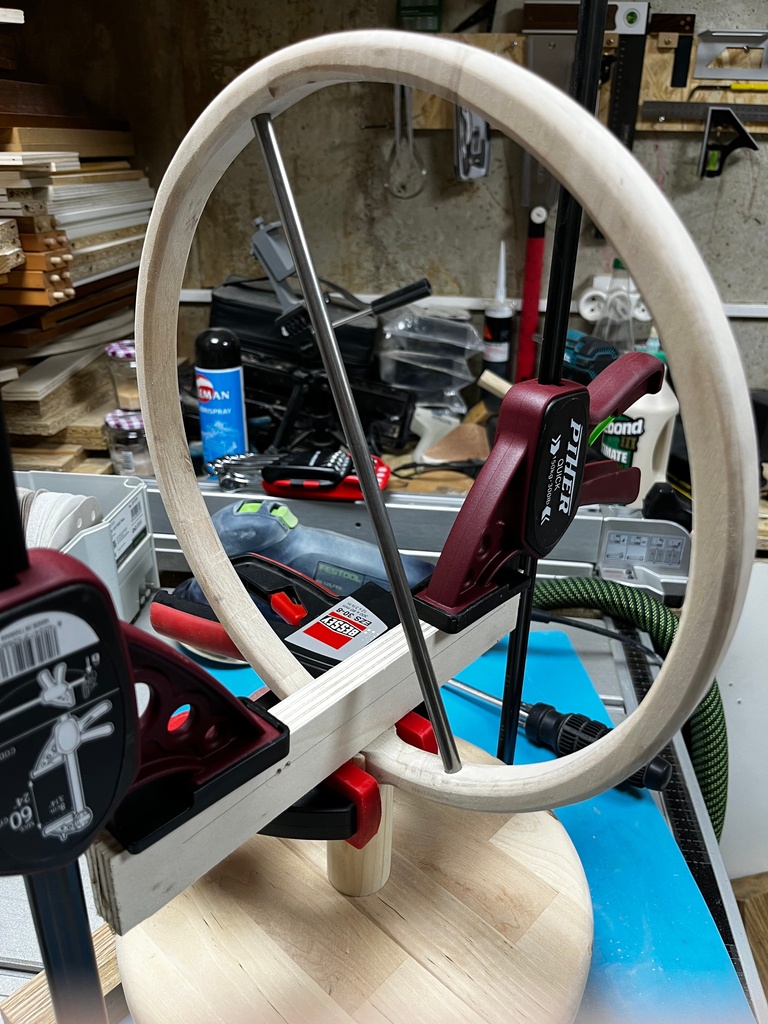

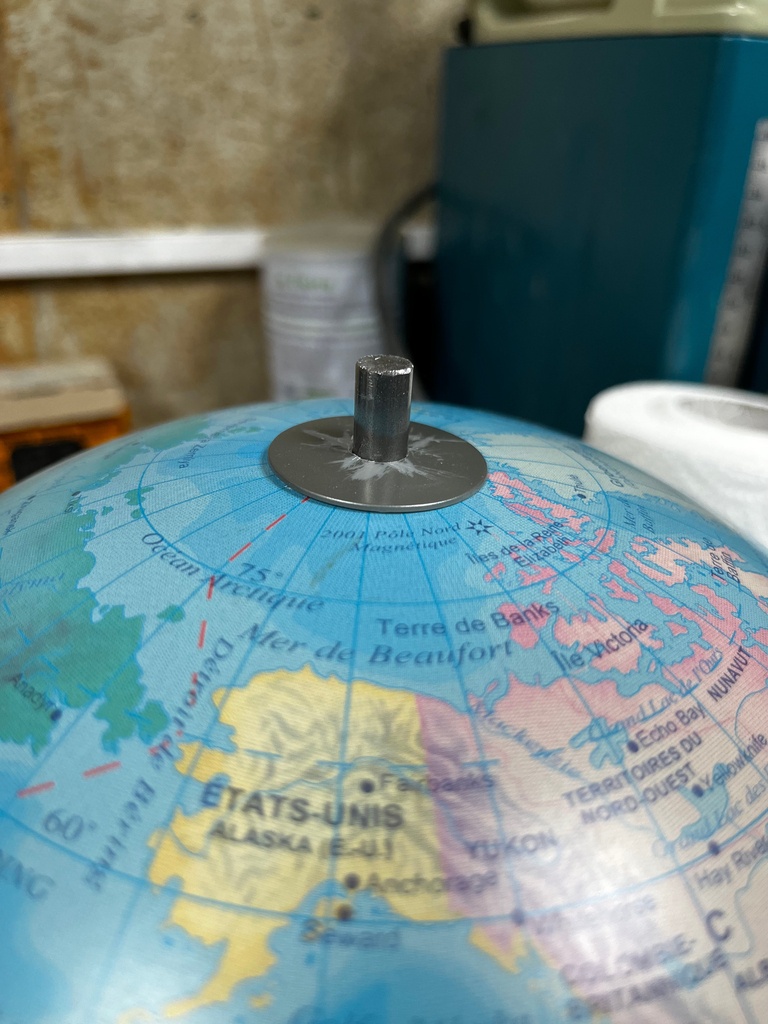

Pour le globe, j’ai finalement percé à la place des « tétons » en plastique initiaux afin d’utiliser une barre de fer de 8mm que j’avais en stock comme axe de rotation.

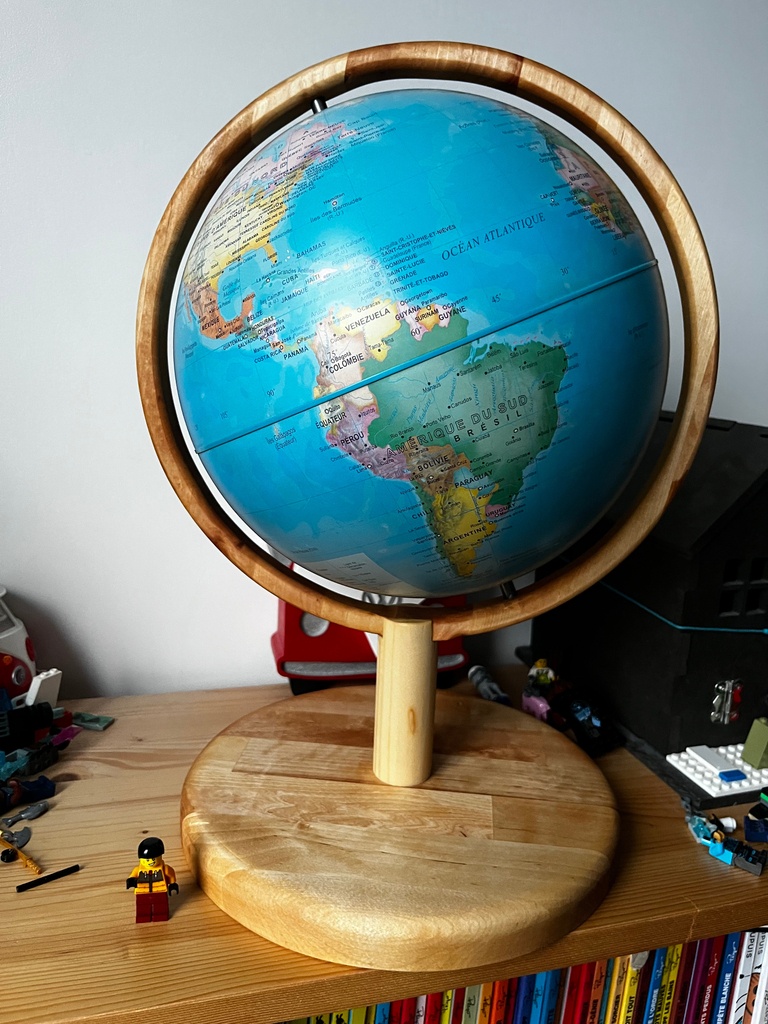

Voilà le projet terminé. Ce n’est pas la réalisation du siècle, mais je suis néanmoins assez content du résultat final et qui plus est uniquement avec du matériel de récupération.

Mon fils est tout content d’avoir son globe ce qui est évidemment le principal !
