Si un projet marche, c'est d'abord parce qu'il a des pieds.

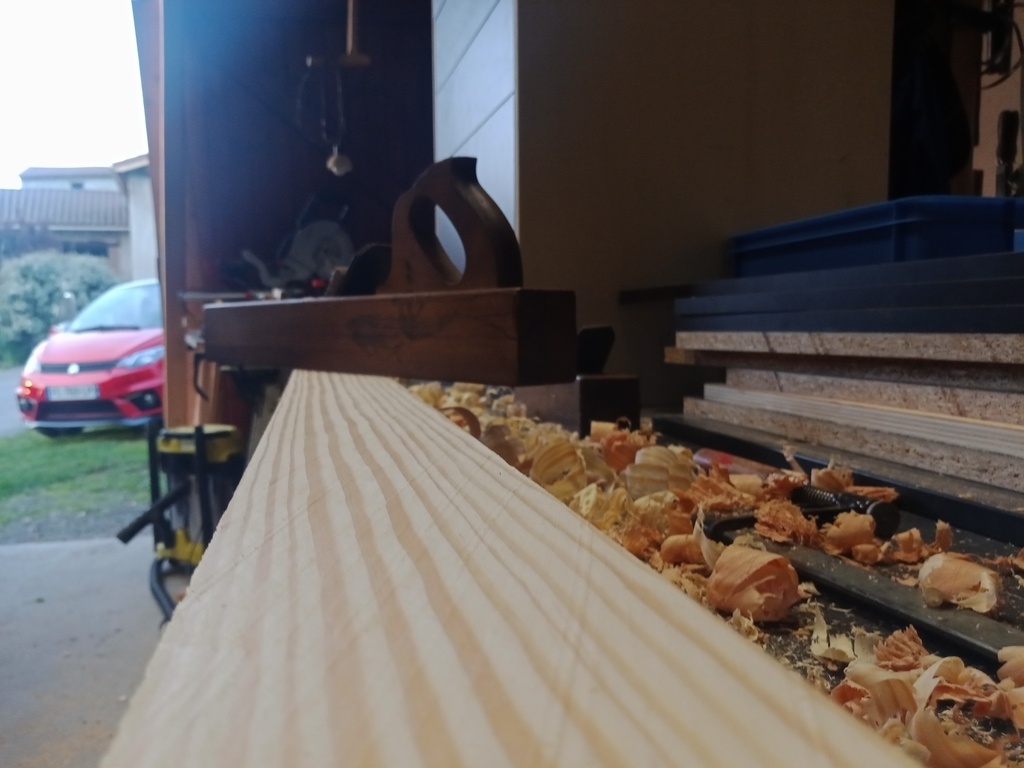

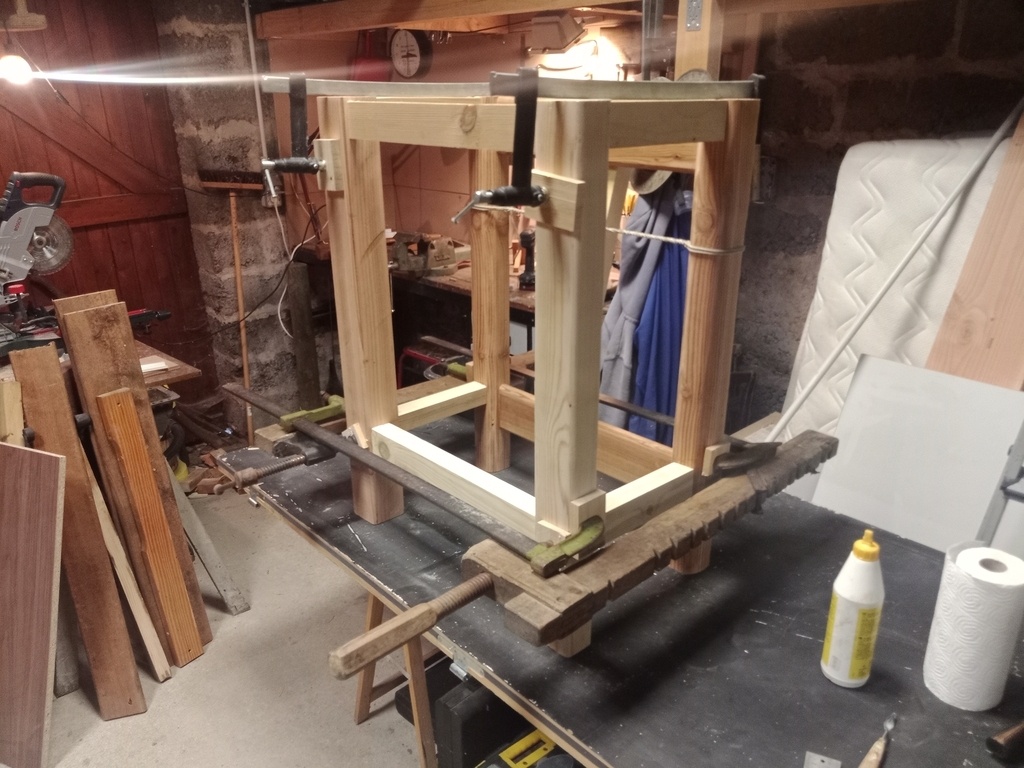

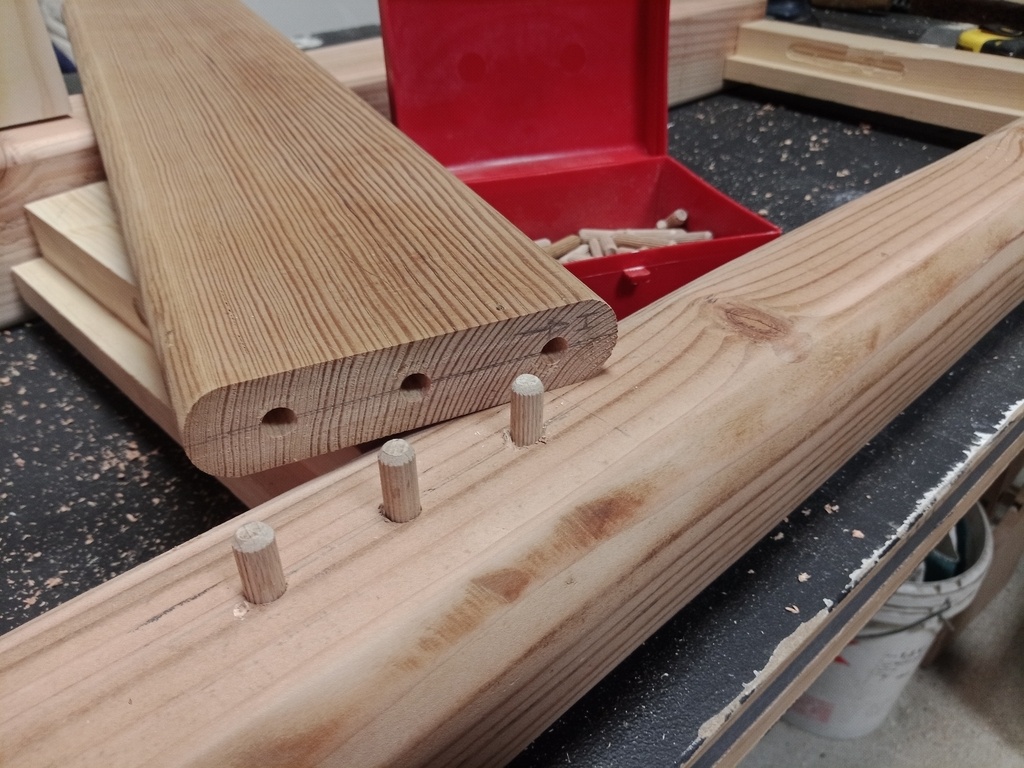

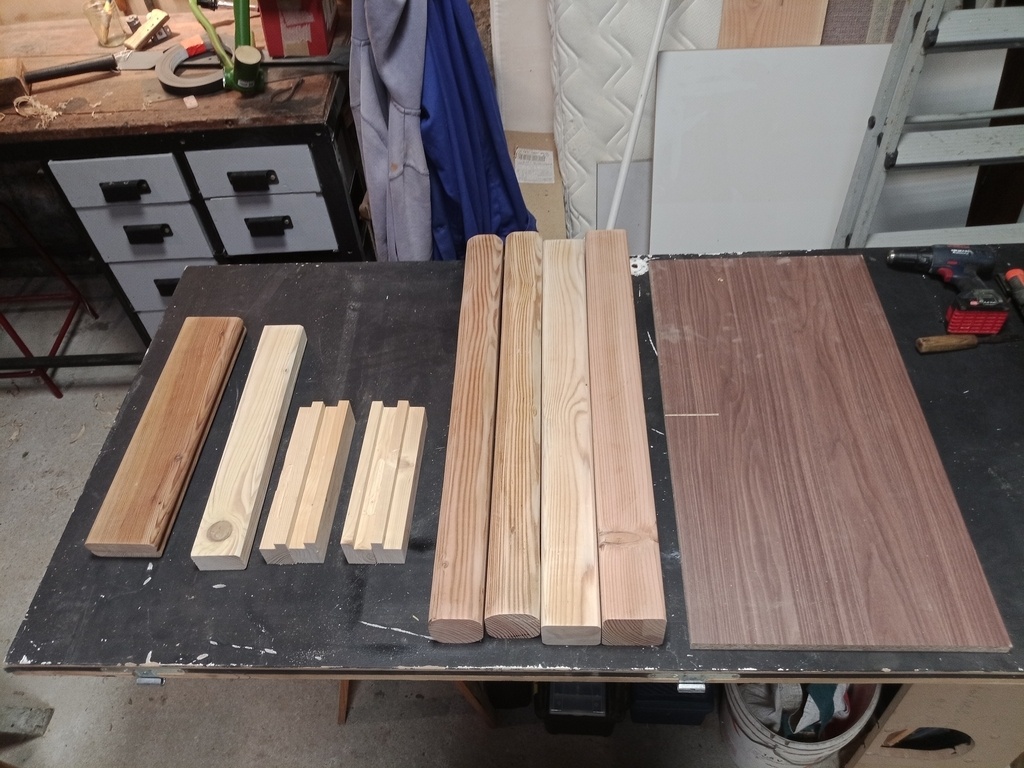

Le piètement est raboté à la main, les longueurs adaptées en fonction de la section de chaque pièce et le tout est collé et assemblé avec des tourbillons.

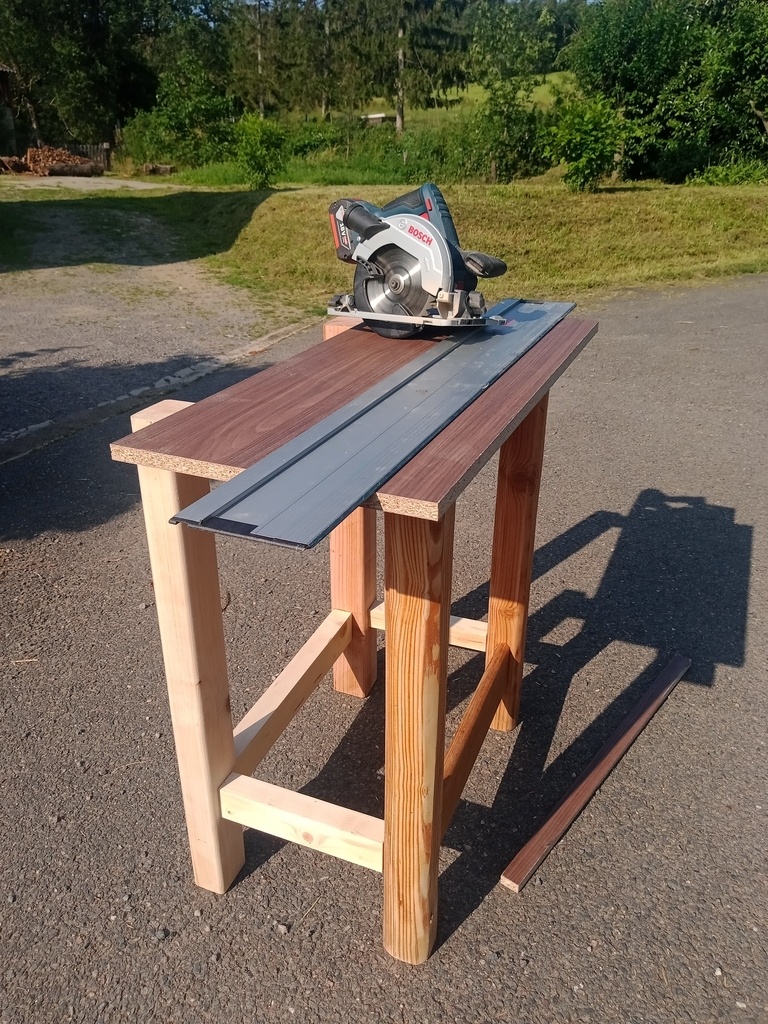

Le plateau du bas, en mélaminé, est adapté au piètement avec la scie circulaire.
Nous abordons ensuite le prêt à taux zéro : le plat-taux.

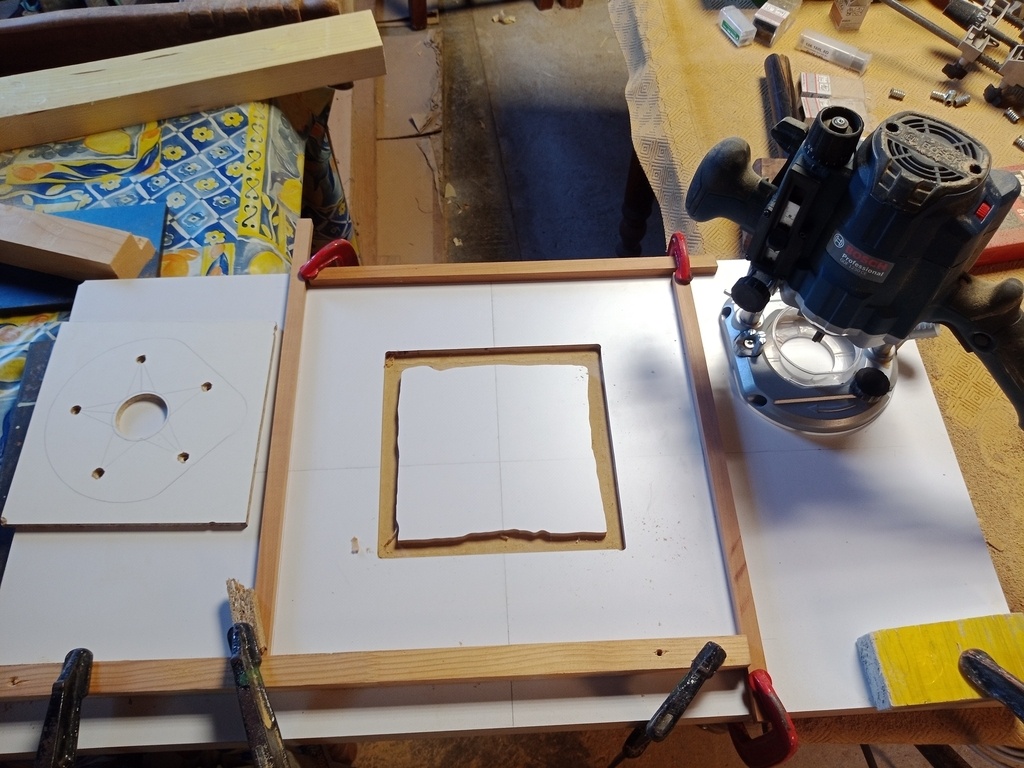

Celui-ci est en médium stratifié de 35mm (je ne me souviens plus exactement). Le le creuse à la défonceuse pour venir y encastrer la plaque, plus fine, sur laquelle sera fixé la défonceuse.
Je ne suis pas satisfait du résultat donc je saute sur un opportunité de faire cet usinage avec une CNC d'un de mes stages. Le résultat est parfait !

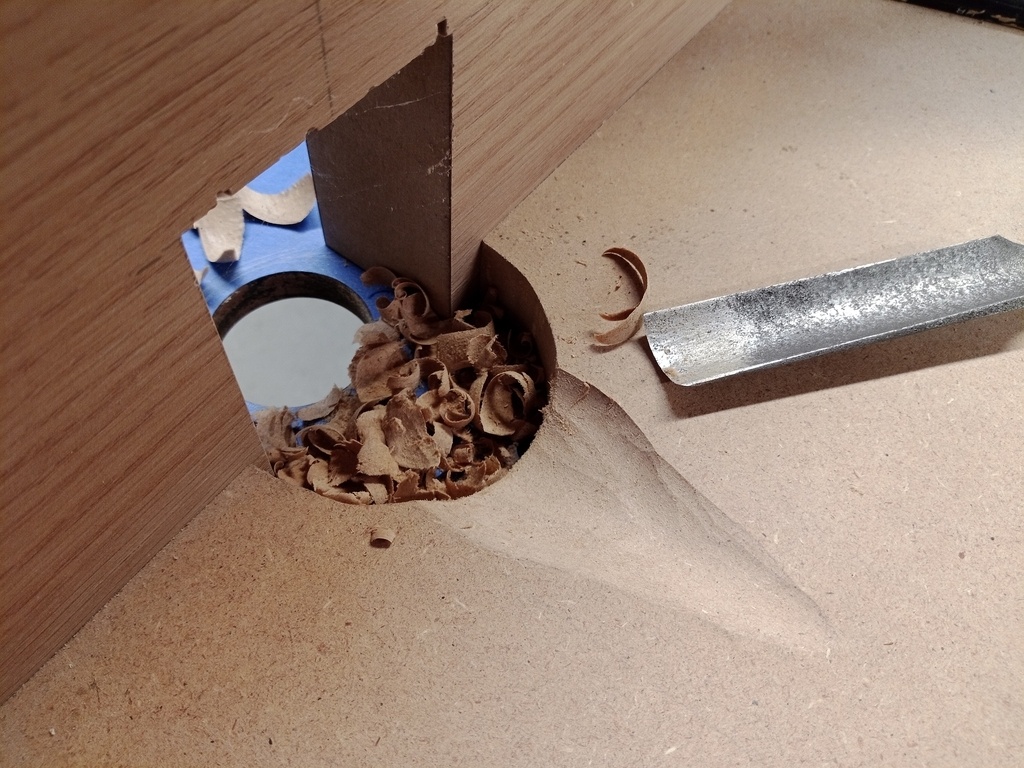

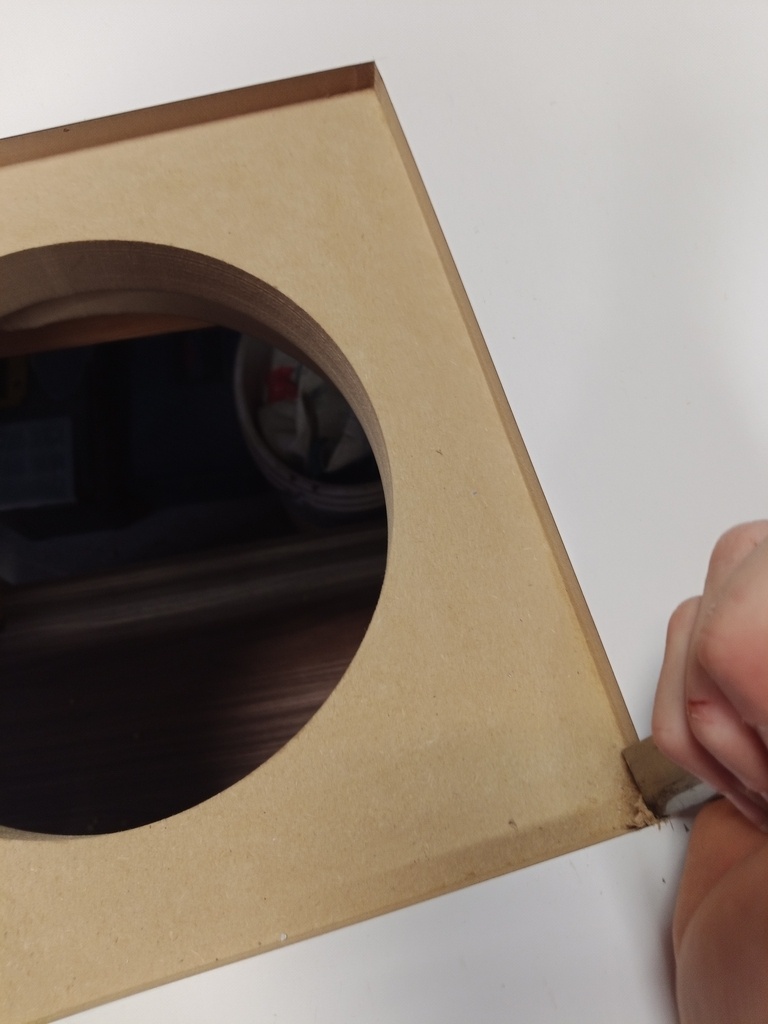

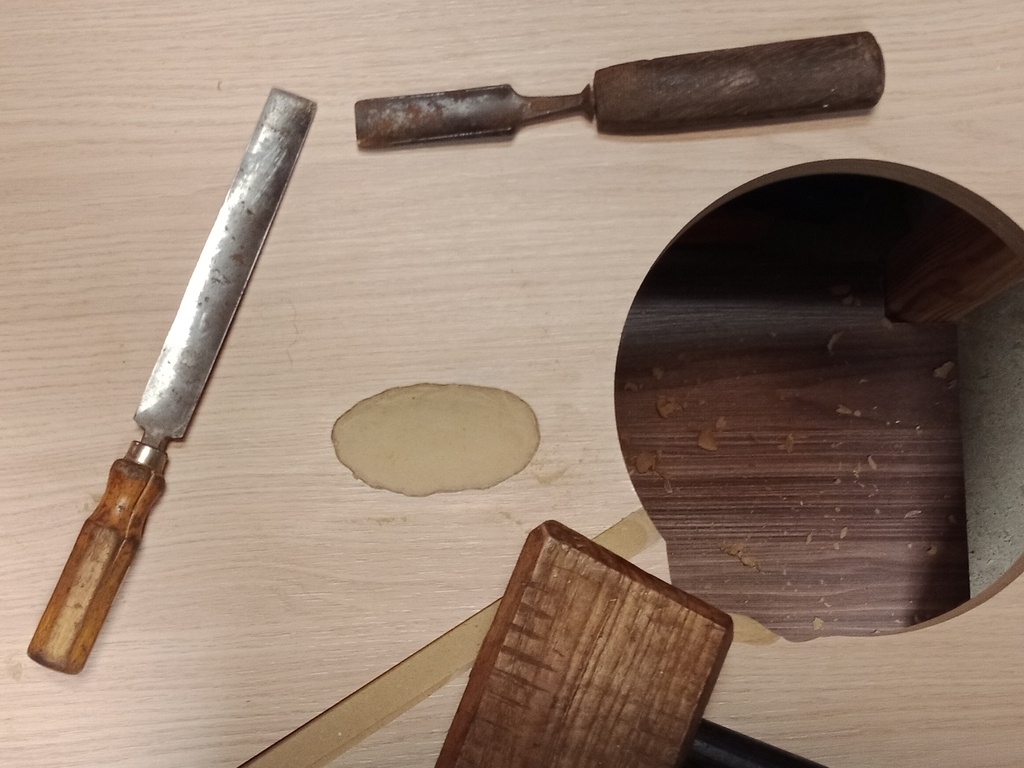

Je finis les angles, adapte le cercle débouchant au système d'aspiration de la défonceuse et creuse un peu le plateau à la gouge. En effet, le plateau est très épais et la poignée empêchait la défonceuse de sortir jusqu'au bout. Dur moment pour les gouges...

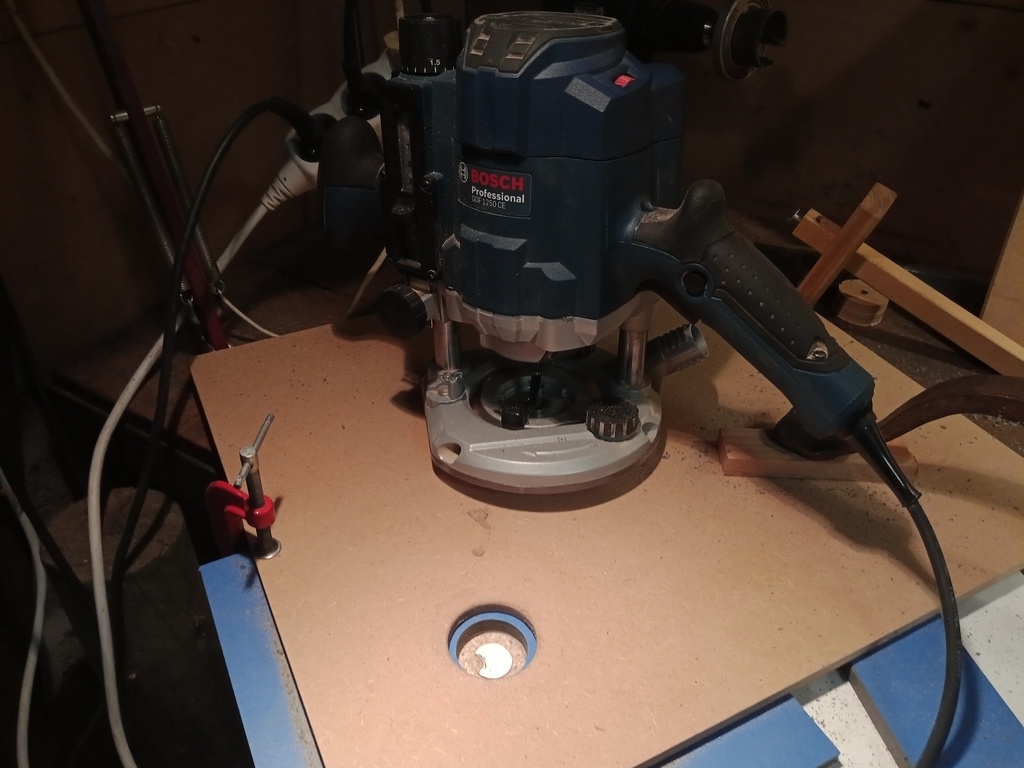

La plaque qui supportera la défonceuse est en compact de 10mm.

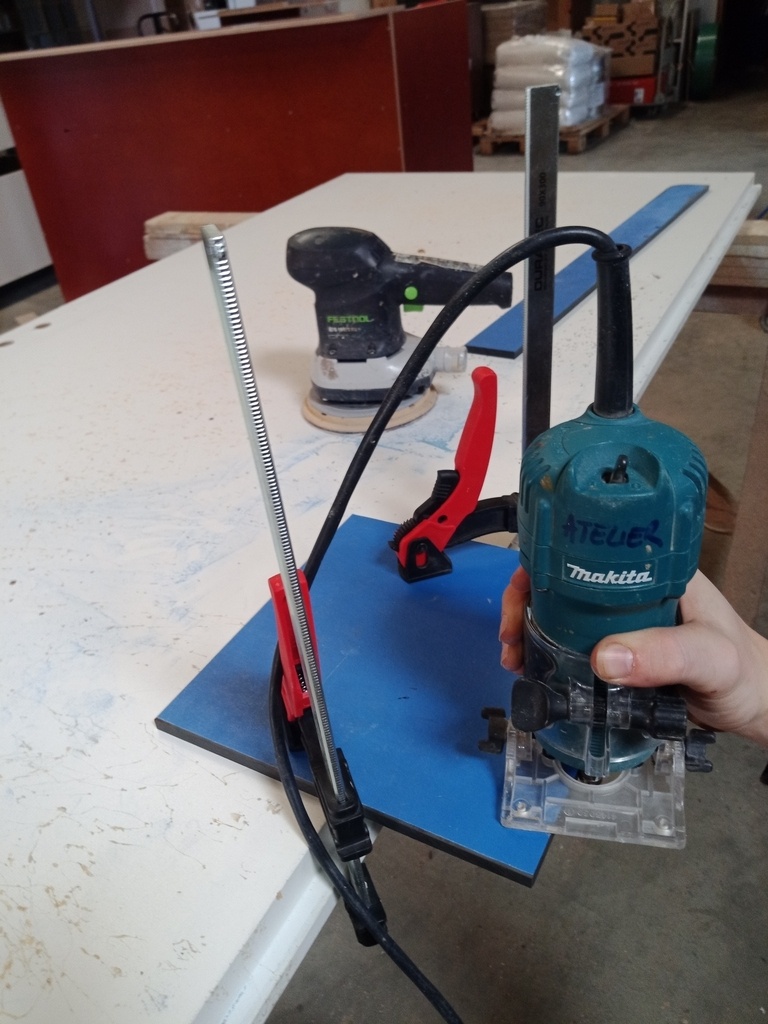

Il est mis à format avec une lame adaptée, puis chanfreiné à l'affleureuse. Ensuite, je défonce le trou central à l'aide d'un gabarit de défonceuse. Les trous de fixation sont fait à la défonceuse également et en deux fois, puisque ce sont des trous feuillurés.
La plaque est elle-même fixée au plateau avec quatre vis qui viennent se prendre dans d'autres vis (creuses et taraudées) qui sont dans le plateau.

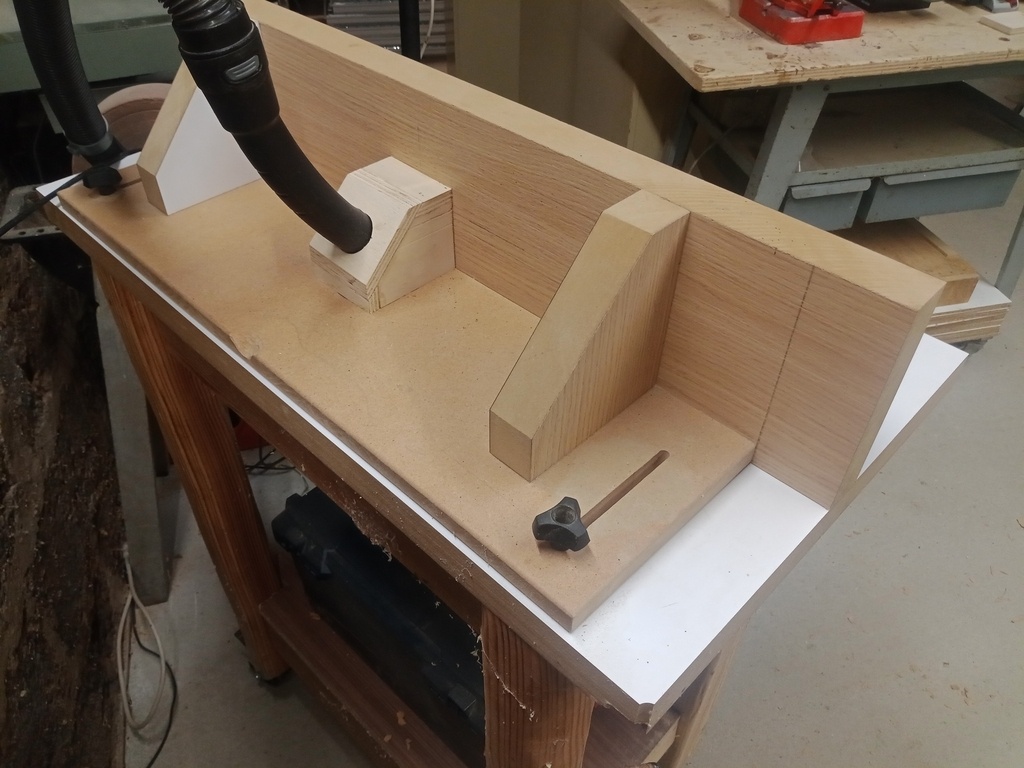

Le plateau est fait, il faut maintenant faire le guide.

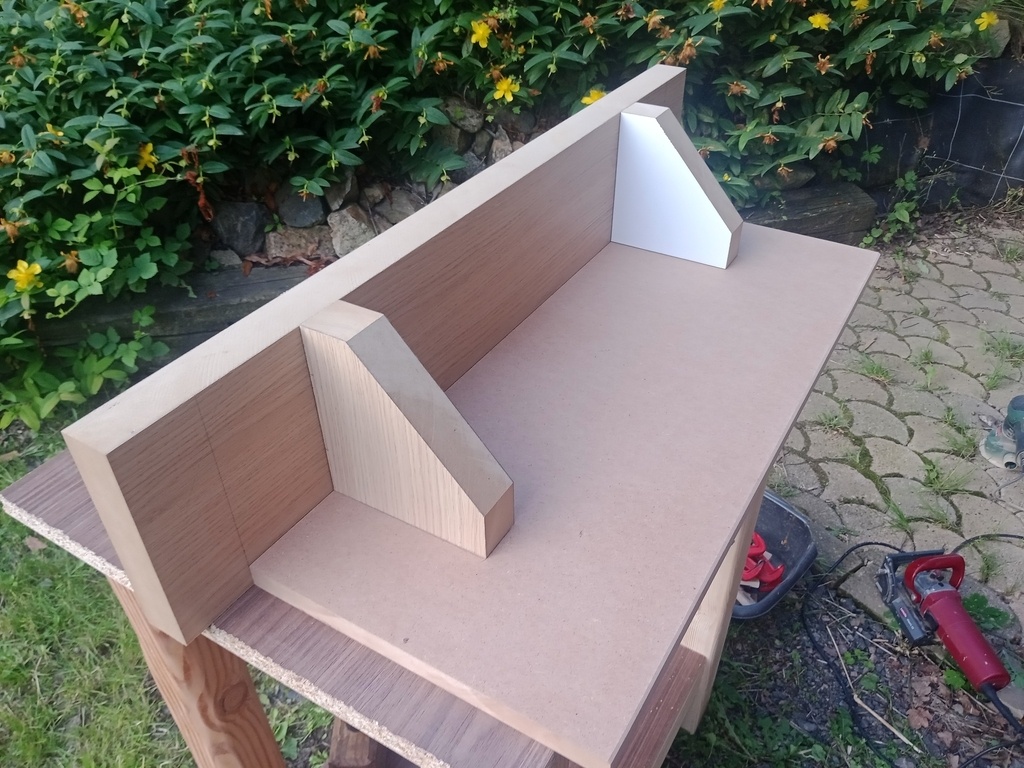

La face du guide et les équerres sont faites avec la même matière que le plateau. L'autre pièce est en médium 19mm.
Le jour, l'ouverture sur la face est faite à la scie à onglets avec une butée de profondeur. Avec une scie sauteuse, je coupe un demi-cercle sur la pièce de dessous.

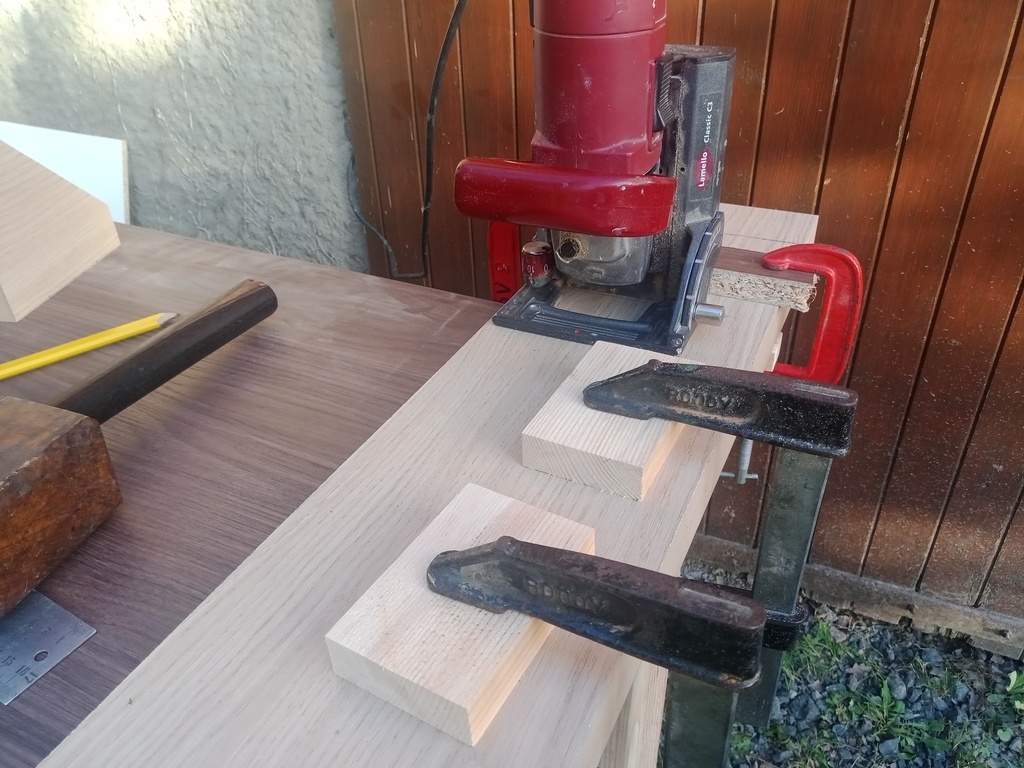

L'ensemble est monté avec des lamello. Équerrrage parfait !

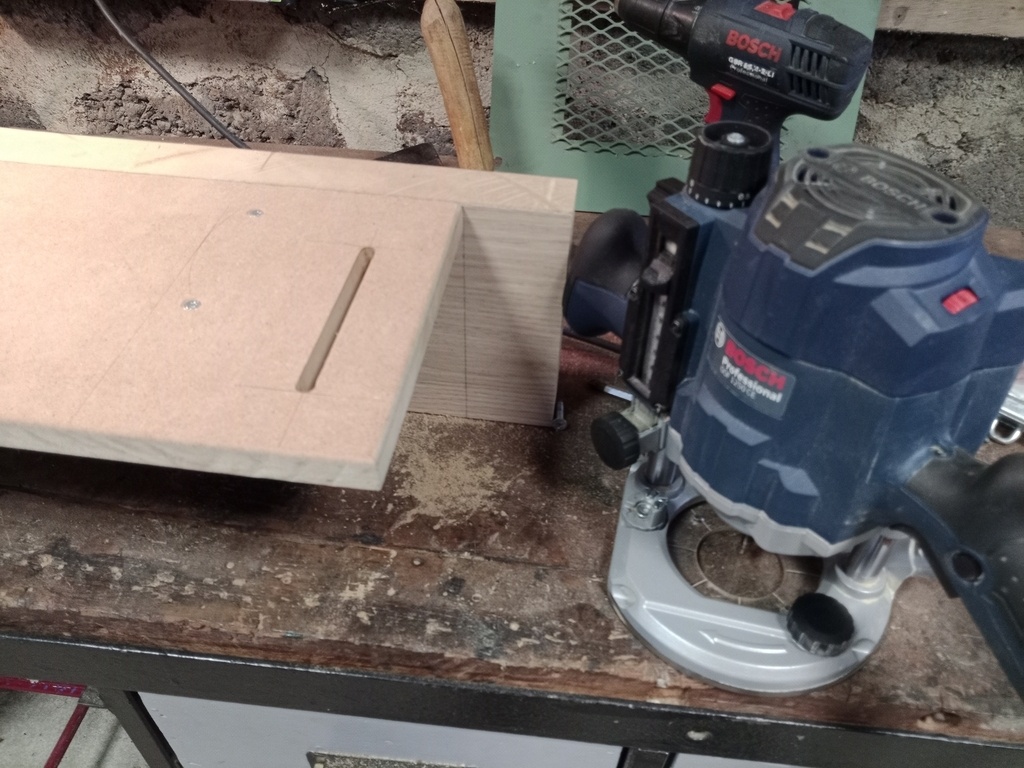

À la défonceuse, je fais les rainures qui vont permettre le réglage en profondeur. Ce réglage fonctionne de la même manière que pour la fixation de la plaque bleue et est serré avec des petites molettes.
À la gouge, je casse l'arrête arrière du demi-cercle pour qu'il ne gêne par le système d'aspiration.

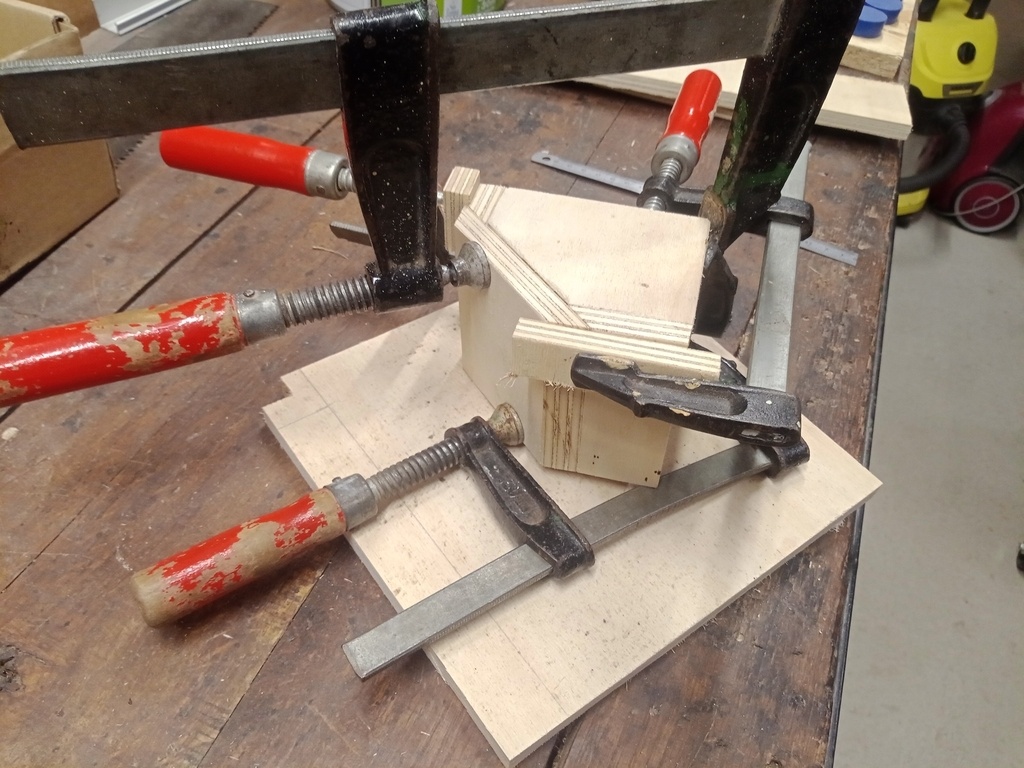

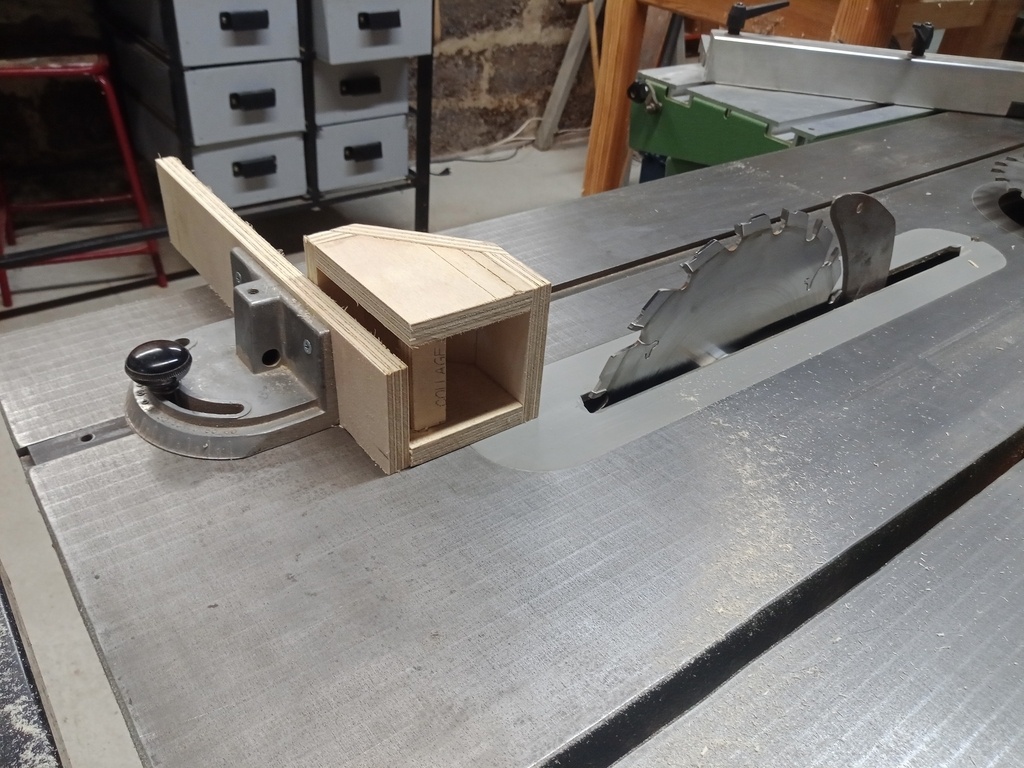

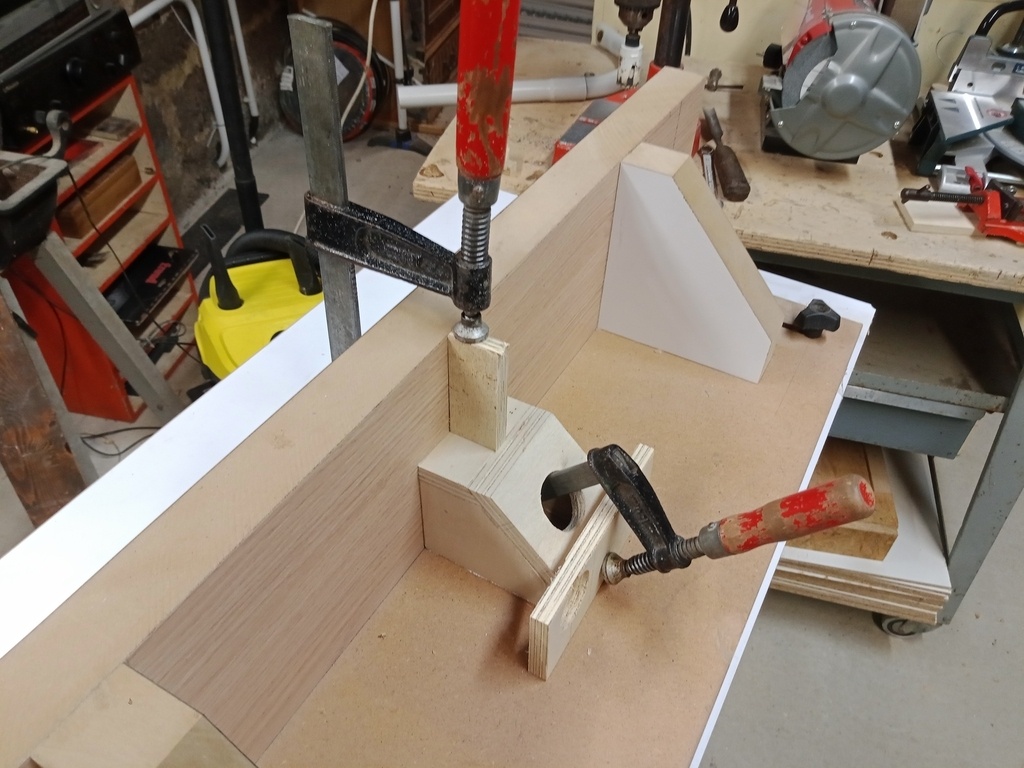

Je fais ensuite ma cape d'aspiration en CP peuplier avec le bon angle pour que l'embout d'aspiration soit bien positionné.
Collage et rectification à la scie sous table pour que ce soit bien d'équerre. Montage final.
Le plateau est vissé par dessous à travers les traverses.

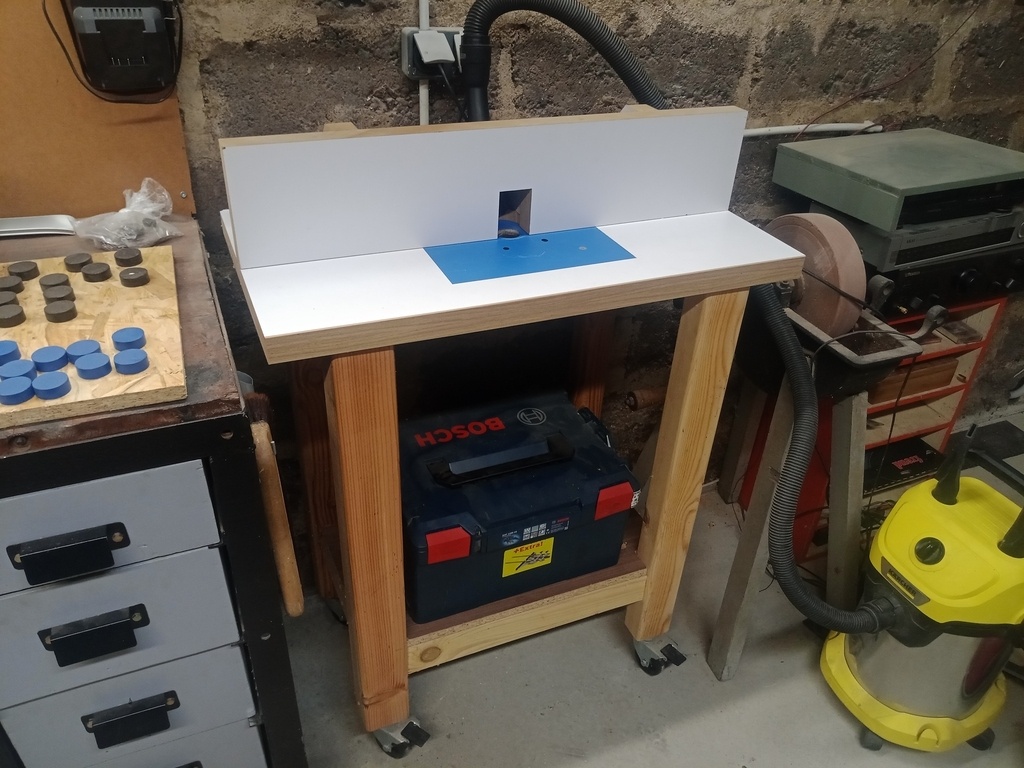

Le tout fonctionne très bien !
Je lui ai mis les roulettes qu'on peut bloquer.
J'ai fait en sorte que la hauteur du plan de travail corresponde à la hauteur de mon établi qui est à côté.
En retirant le guide, ma table de défonceuse fait occasionnellement office de chariot sur roulettes.
Pour information, 100% des matériaux et quincailleries de ce projet ont été récupérés. Ils sont de nouveau partis pour une nouvelle vie !
Avec ça, je vais tout défoncer !
