Une grue.

"Mais nous, pourquoi on n'a pas de grue?"
Mon filleul s'étant découvert une passion pour les engins de chantiers, les tracteurs et autres grosses machines, j'ai pris la décision de pallier à ce manque.
Un peu de conception / dessin, et c'est parti pour l'atelier.
Elle sera en chêne, que je laisserai brut, et de bonne section car la délicatesse d'un enfant ne fait jamais vraiment figure de référence.

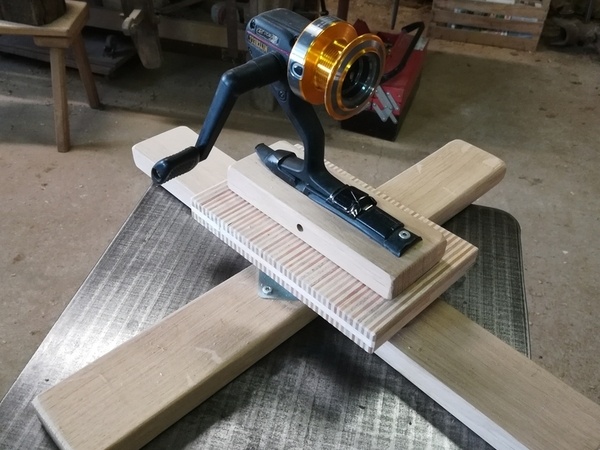

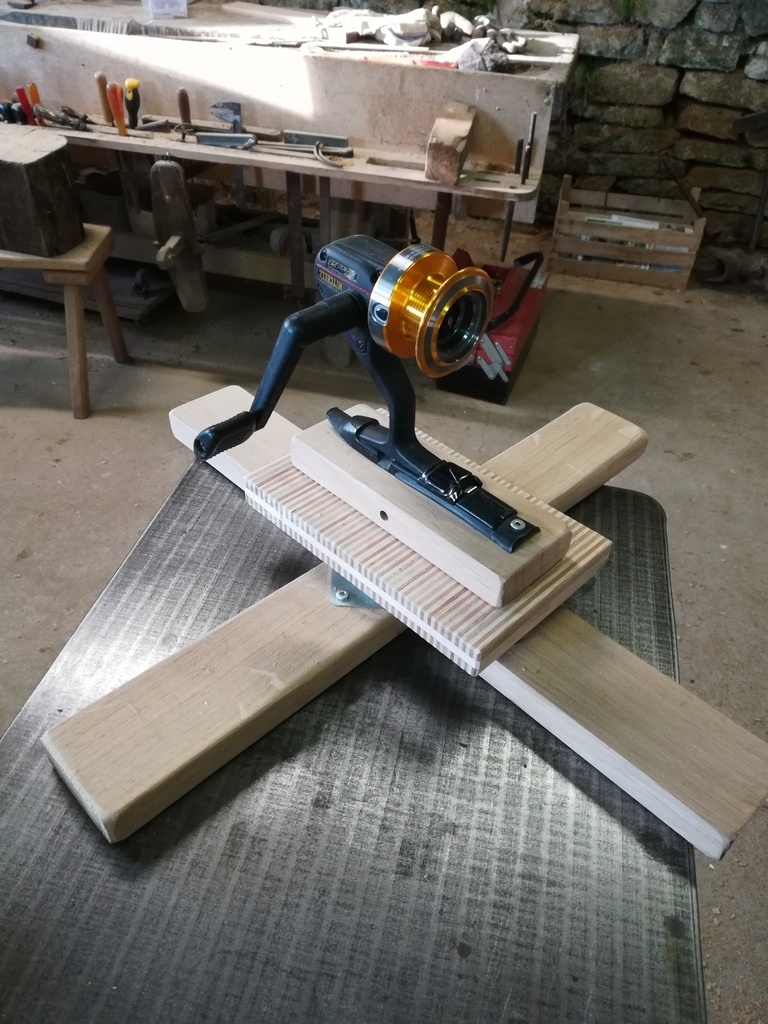

Seul point un peu technique, je me suis mis en tête de réutiliser un moulinet de pêche pour le treuil, car sa configuration correspondait bien à l'usage. Cependant, sur un moulinet de pêche, la bobine est fixe et le panier tournant enroule le fil autour de cette dernière. J'ai donc du bricoler un peu pour faire en sorte que la bobine tourne lorsqu'on actionne la manivelle. Cette étape s'est révélée être la plus délicate finalement!
le pivot de rotation de la grue est un pivot de tabouret de bar. Un peu "cheap" à mon goût, mais ça fait le job.

+

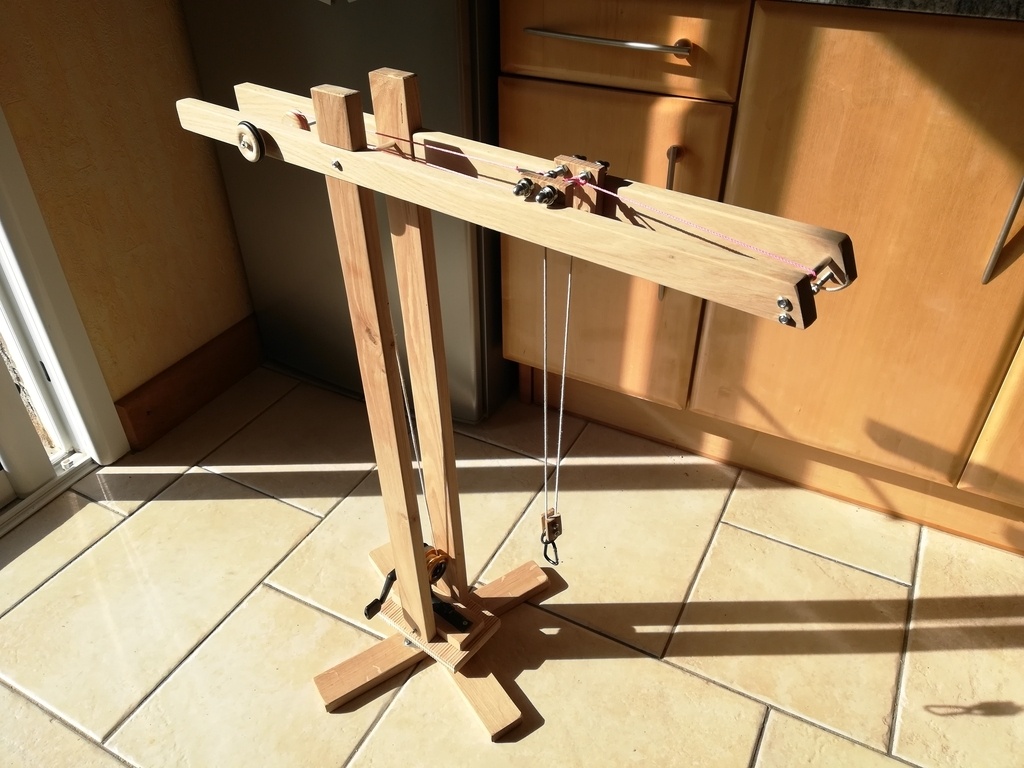

Le reste est assez simple, et entièrement démontable. Un assemblage mi-bois non affleurant, que je trouve un peu original, entre le mât et la flèche. L'ensemble est fixé par tiges filetées, sur lesquelles j'ai parfois enfilé un tube alu pour faire office d'entretoise afin d'assurer la géométrie.

+

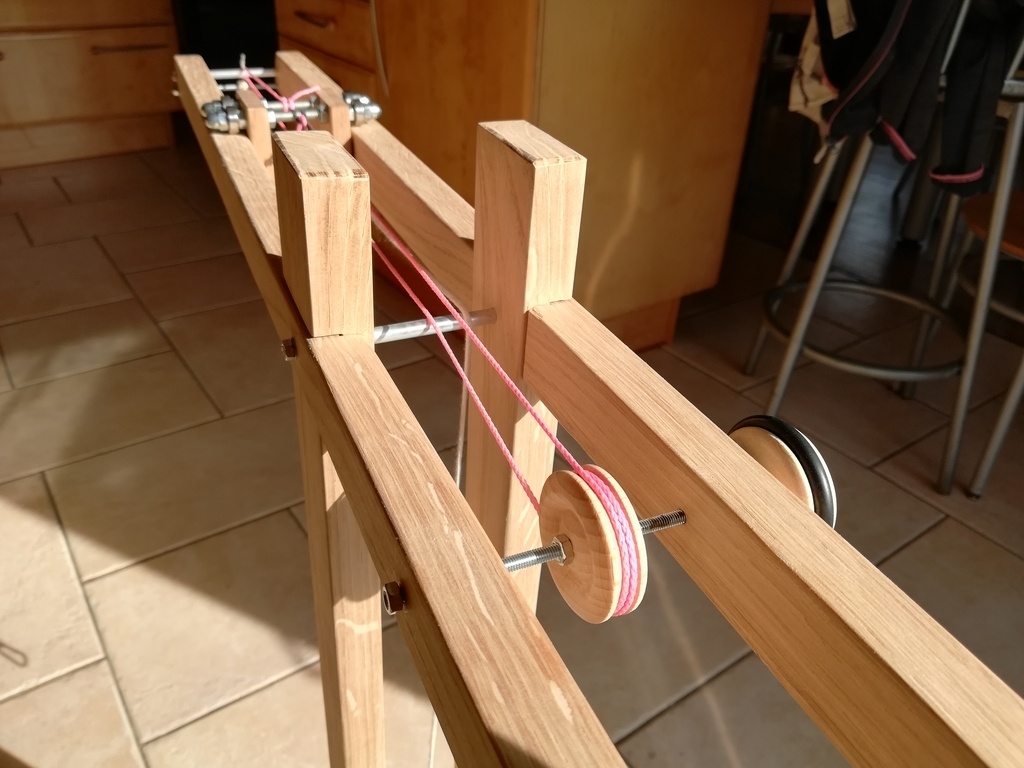

Le chariotage de la charge est assurée par un "câble" actionné par une paire de roues que j'avais commandé pour un autre projet.

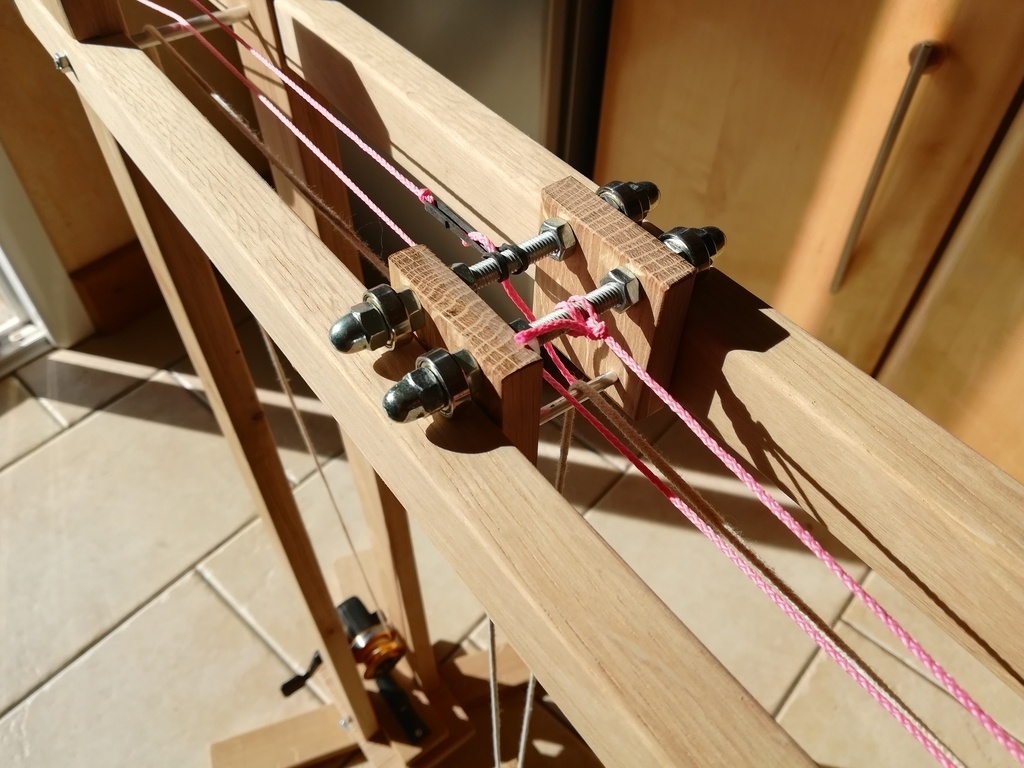

Le chariot roule simplement sur la flèche. J'ai fabriqué une première version, sur laquelle j'avais usiné une piste oblongue dans les deux bras de la flèches. Les roulements du chariot étaient donc prisonniers. Une belle galère pour pas beaucoup de valeur.

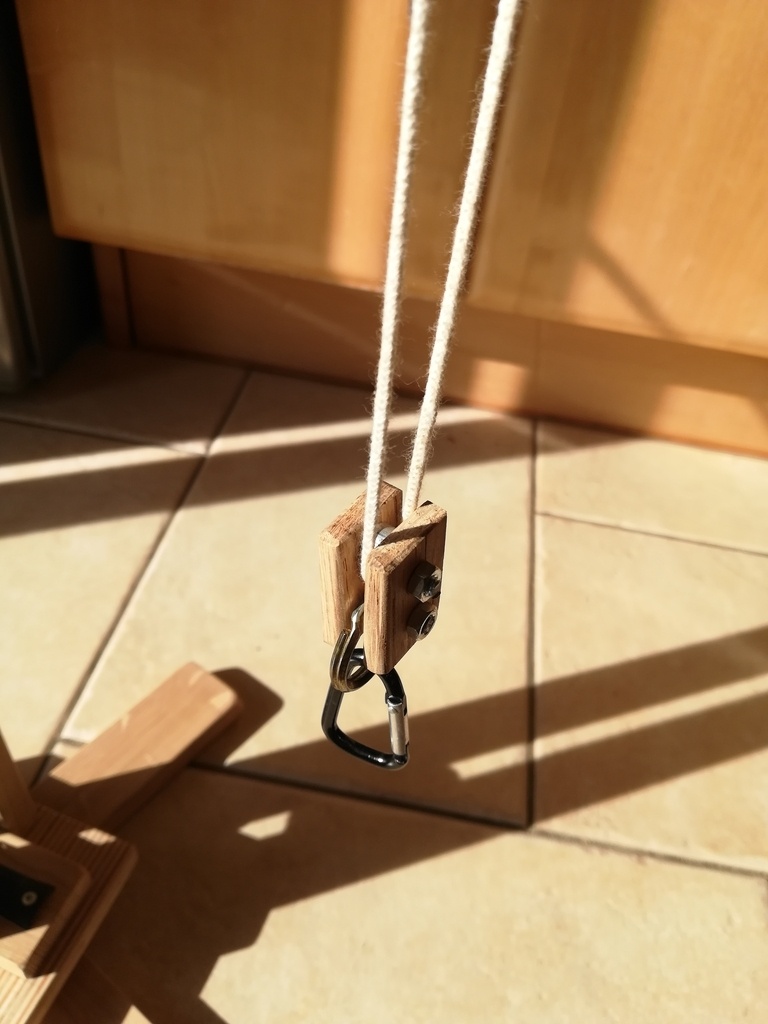

Le moufle est également simple, deux tiges filetées, un bout de tube alu, et un petit mousqueton pour le crochet.

Il me reste à passer tous les écrous en Nylstop, et à fabriquer quelques bricoles à lever.

+

+
