Compas défonceuse gabarit

Un compas pour la défonceuse!

J’avais besoin d'usiner un cercle au travail donc je me suis dit que j’allais faire un compas pour la défonceuse.

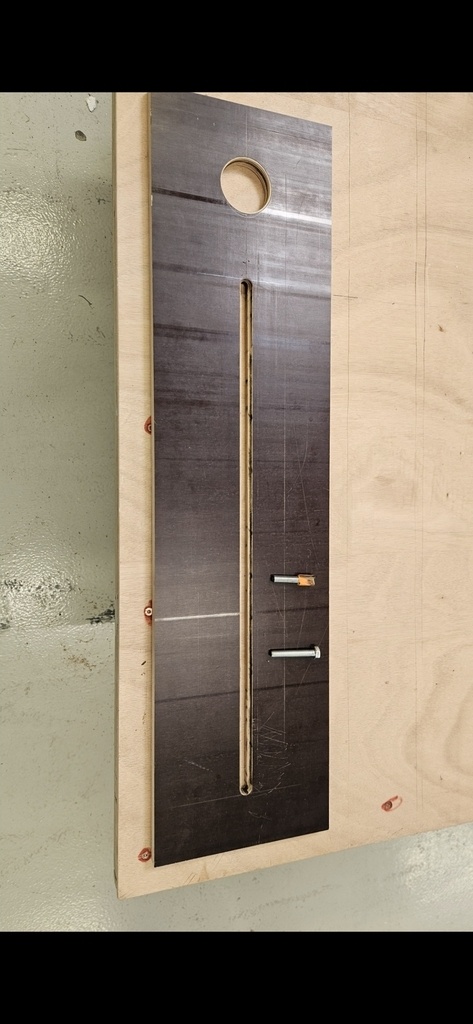

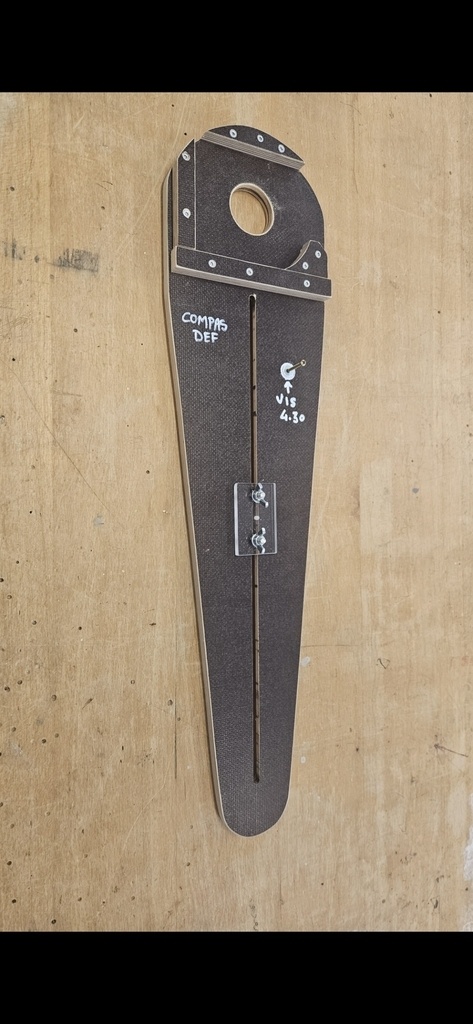

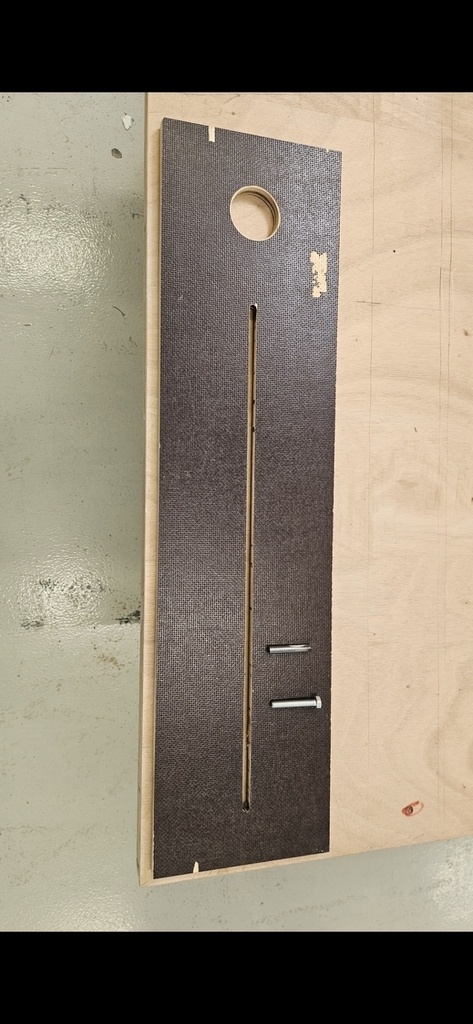

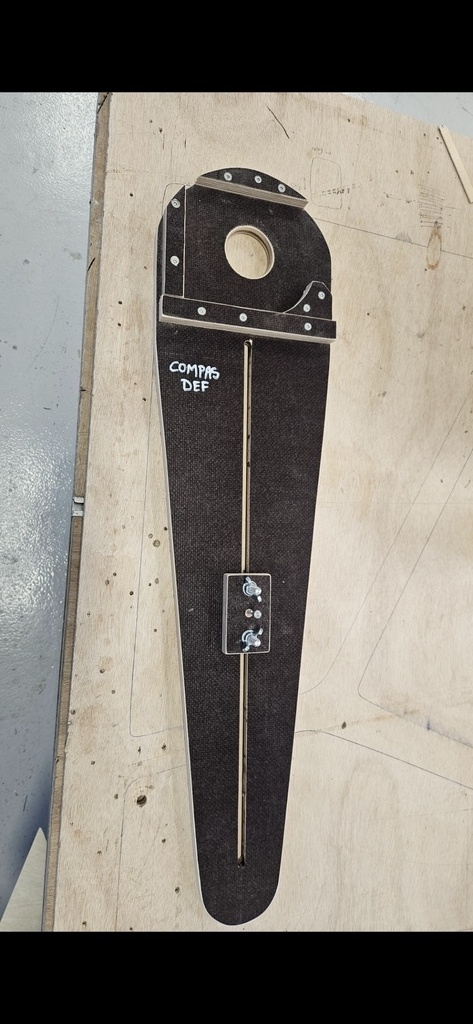

Le centre du cercle est vissé sur ma pièce, et je peux ensuite régler mon diamètre en coulissant le compas. Dès que j’ai le diamètre désiré, je serre mon réglage grâce aux deux boulons pris en rainures (la tête des vis est noyée en dessous pour pouvoir glisser facilement). J’avais au départ opter pour une cale en cp camion, j’ai finalement changé pour du plexi afin de pouvoir voir où je visse.

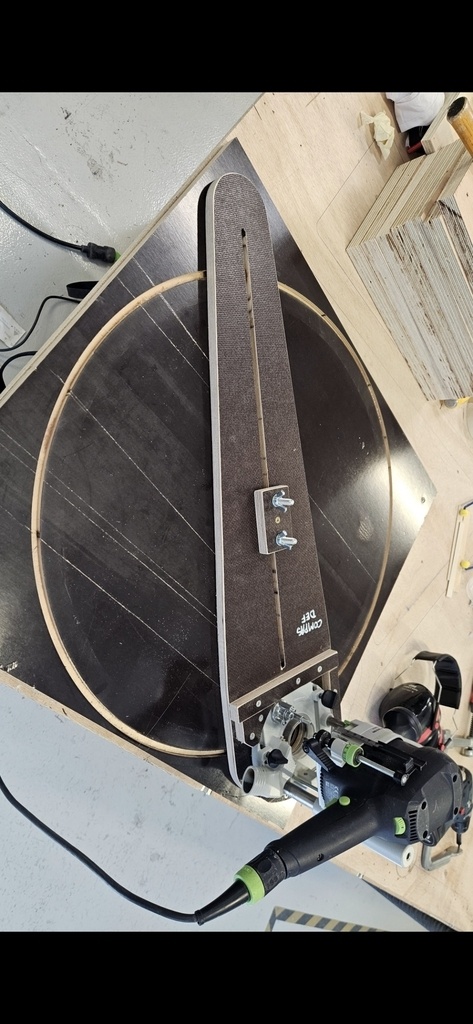

Pour le positionnement de la défonceuse, j’ai décidé de ne pas la visser par dessous mais de la maintenir par des cales. Tout est serré, il n’y a pas un dixième de jeu mais je n’ai pas non plus besoin de beaucoup de force pour l'enlever.

Je partage pour celles et ceux qui veulent s'inspirer, c’est toujours pratique des gabarits comme ça!
