Jean82

Refaire les cercles de lumière d'une toupie Kity 627 en impression 3D


Ma Kity 627 est arrivée d'occasion sans ses cercles de lumière. Pour qui ne connaît pas : ce sont les bagues qui referment l'ouverture de la table de toupie autour de l'outil. Sans elles, la table est un trou de 152 mm, la pièce de bois n'est plus soutenue près du fer et tout ce qui tombe part dans le bâti.

Introuvables en pièce détachée à un prix raisonnable. Je les ai donc relevées et remodélisées.

LE RELEVÉ, ET LE PIÈGE

J'ai commencé par mesurer la table : une feuillure de Ø 170 sur 4 mm de profondeur, et une ouverture de Ø 152.

Le piège, c'est justement ce Ø 152. En regardant une bague d'origine, on croit voir un anneau percé. Il n'en est rien : le Ø 152, c'est le diamètre de l'épaulement, c'est-à-dire de la partie qui descend dans l'ouverture. La bague est donc une pièce pleine avec une bordure périphérique de 9 mm de large, et non un anneau. Je me suis trompé une fois avant de comprendre, autant que ça serve à quelqu'un.

LES COTES

  • Diamètre extérieur : 169,85 mm (170 nominal, moins 0,15 mm de jeu d'ajustement)
  • Diamètre de l'épaulement : 151,85 mm
  • Largeur de la bordure : 9 mm
  • Épaisseur totale : 9,5 mm
  • Épaisseur de la bordure, celle qui affleure la table : 4,10 mm
  • La portée descend donc de 5,40 mm dans l'ouverture

La bordure repose dans la feuillure et affleure la table, l'épaulement centre la bague tout seul.

L'IMPRESSION

Deux choses qui m'ont pris du temps, et qui serviront à ceux qui voudront en imprimer :

  1. On imprime la pièce RETOURNÉE, la face qui affleure la table posée sur le plateau. Dans l'autre sens, le dessous de la bordure est un porte-à-faux à 90° au-dessus du vide et il faut des supports. Retournée, il n'y en a aucun.

2 Le reste est classique : PETG (surtout pas de PLA, qui ramollit vers 55 °C et flue sous charge), 4 parois, 25 % de remplissage, plaque texturée. Pas de support, pas de bordure.

LE RÉSULTAT

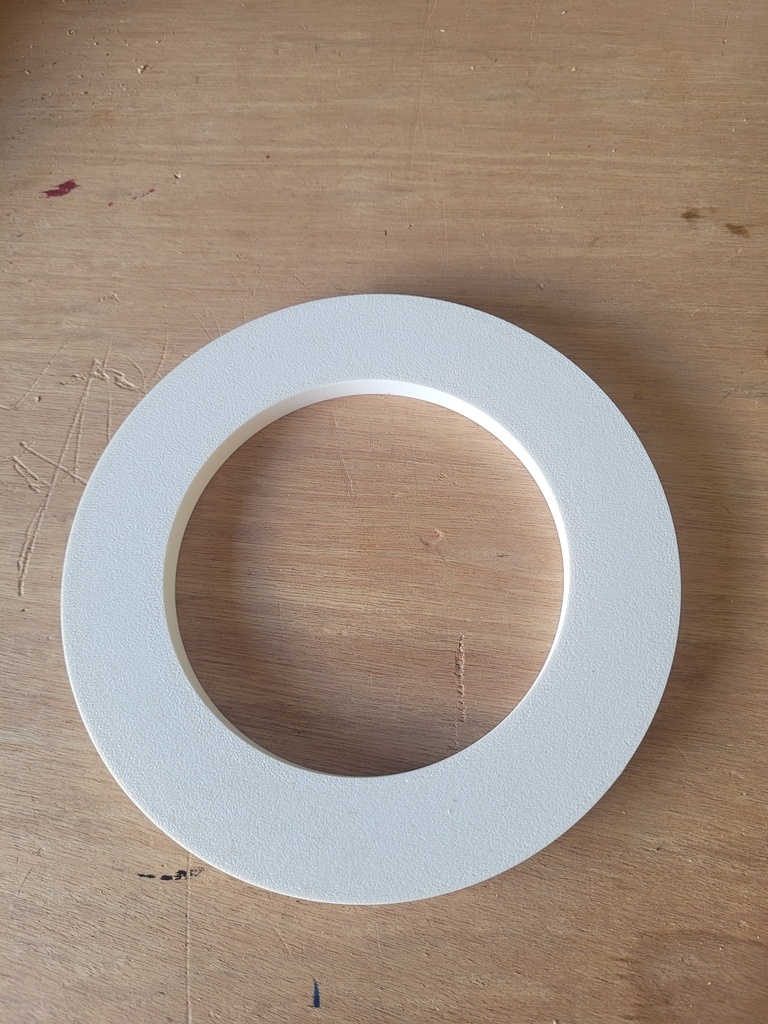

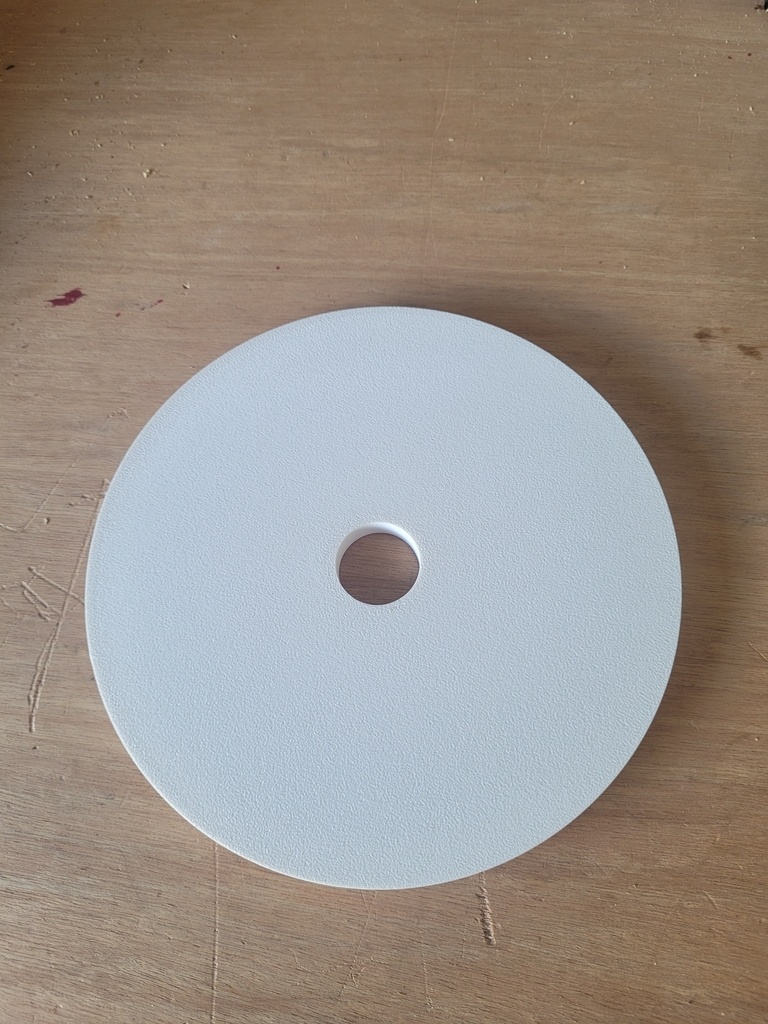

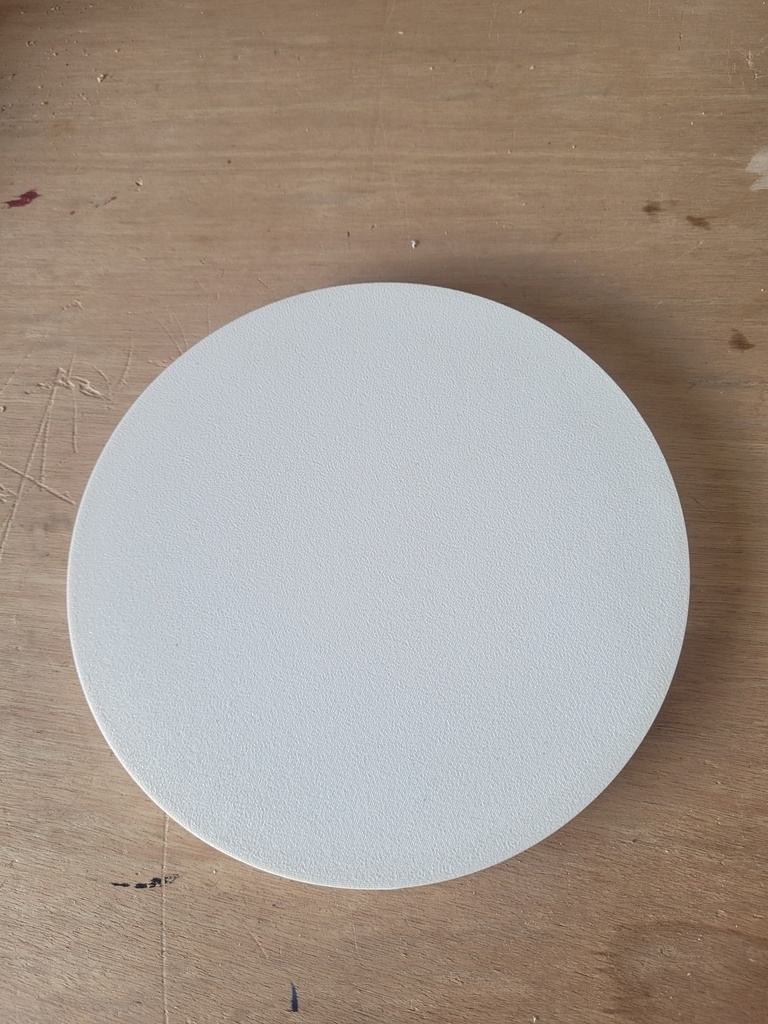

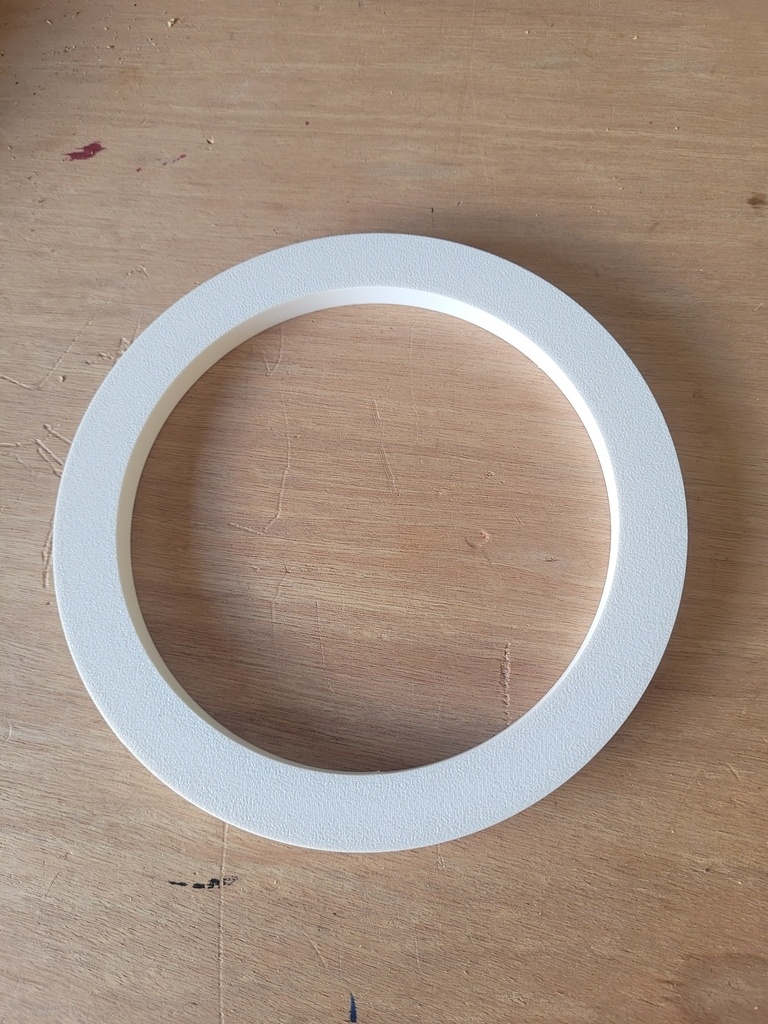

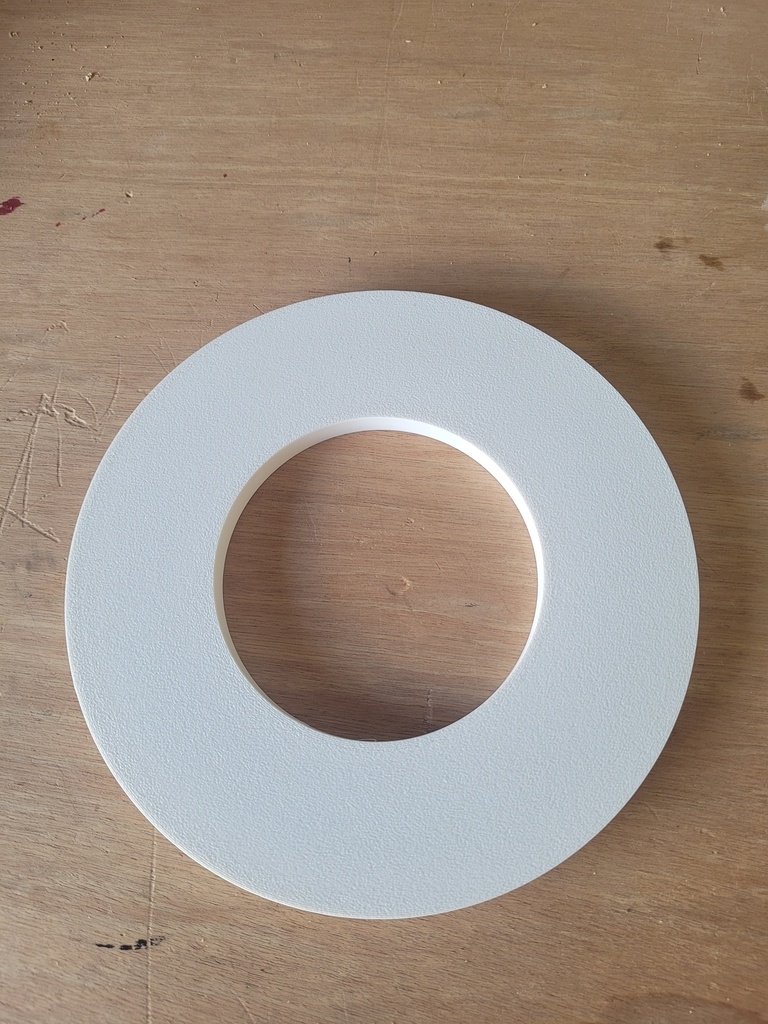

J'en ai fait cinq : une pleine, et quatre percées à 24, 88, 111 et 134 mm, pour monter la plus fermée que l'outil autorise. Elles ont toutes le même extérieur, donc elles sont interchangeables sans rien régler.

Attention : les tables ont pu être retouchées sur les machines d'occasion. Mesurez les vôtres avant d'imprimer.

A imprimer sur cult3d.com. Aussi créer pour la toupie Kity 626

Mis à jour

Discussions

Jean82 a publié la création "Refaire les cercles de lumière d'une toupie Kity 627 en impression 3D".
il y a 1 mois
dBPs
( Modifié )

A l'origine il me semblait que les différentes bagues sempilaient les unes dans les autres? Mais peut être que je me trompe. Apres la bague directement au bon diamètre de trou c'est aussi plus simple et plus résistant ?

Erebor

Il me semble avoir lu quelque part que kity avait justement pas fait comme les autres et fait des anneaux séparés.

Jean82

Bonjour, non ce sont les cercles que Kity à créer sauf le plein qui n'existe pas et qui peut s'averer parfois pratique.

Erebor

Si tu es motivé tu peux t'essayer à la fonderie alu c'est pas super compliqué

Jean82

Je bricole beaucoup le bois et l'impression 3D me sert a réaliser des accessoires de machines. Quand j'aurais un peu de temps, je regarderais cela de plus près
