Tablette déco

par Nico39

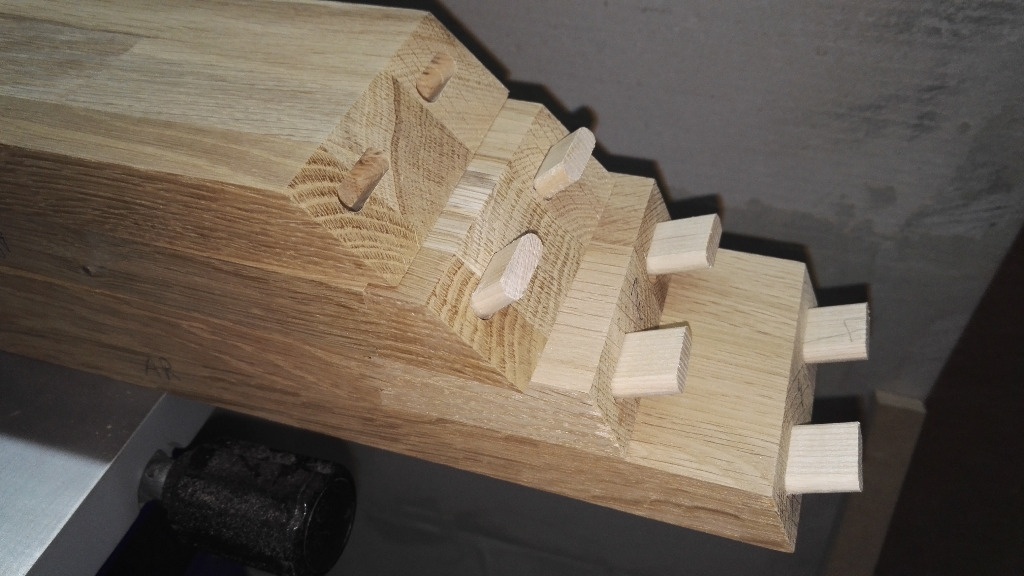

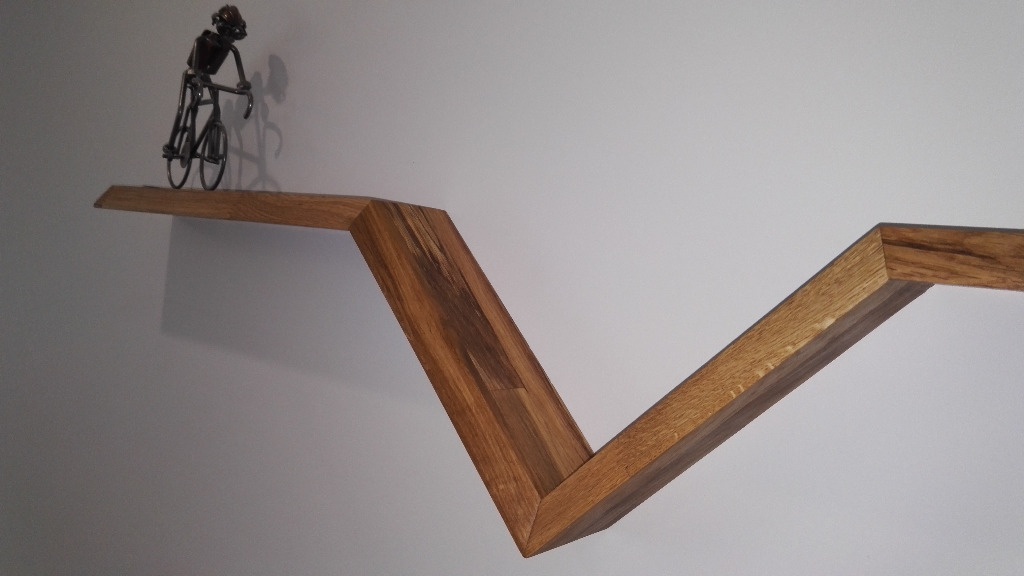

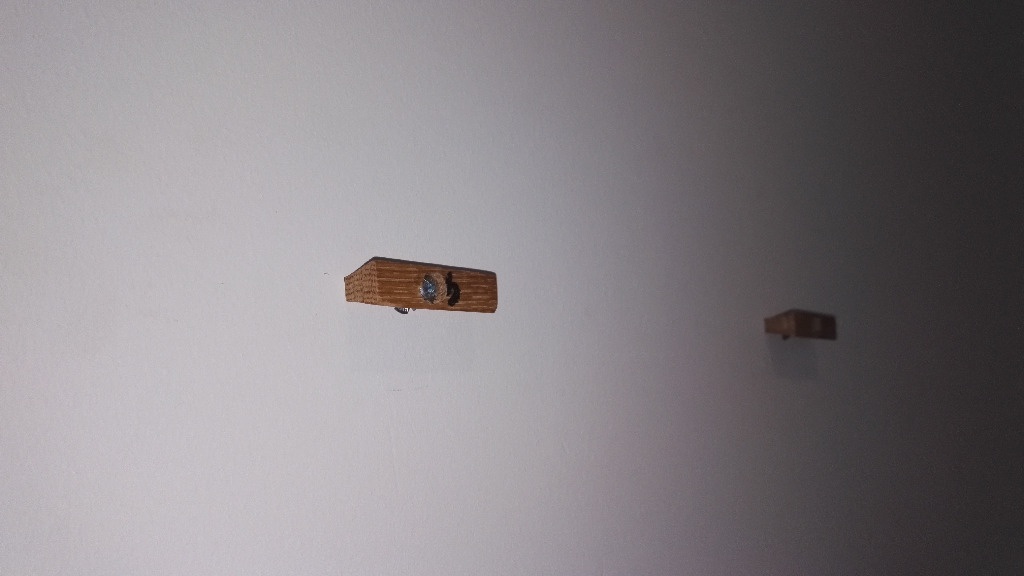

J'avais en tête cette tablette depuis la fabrication du meuble tv mais beaucoup de contraintes techniques avais repoussé ça fabrication. Fabriquée avec les chutes en chêne du meuble tv, assemblage en faux tenons, longueur 110cm, profondeur 10cm avec un chanfrein de 30°. Elle se fixe au mur avec 4 queues d'aronde.

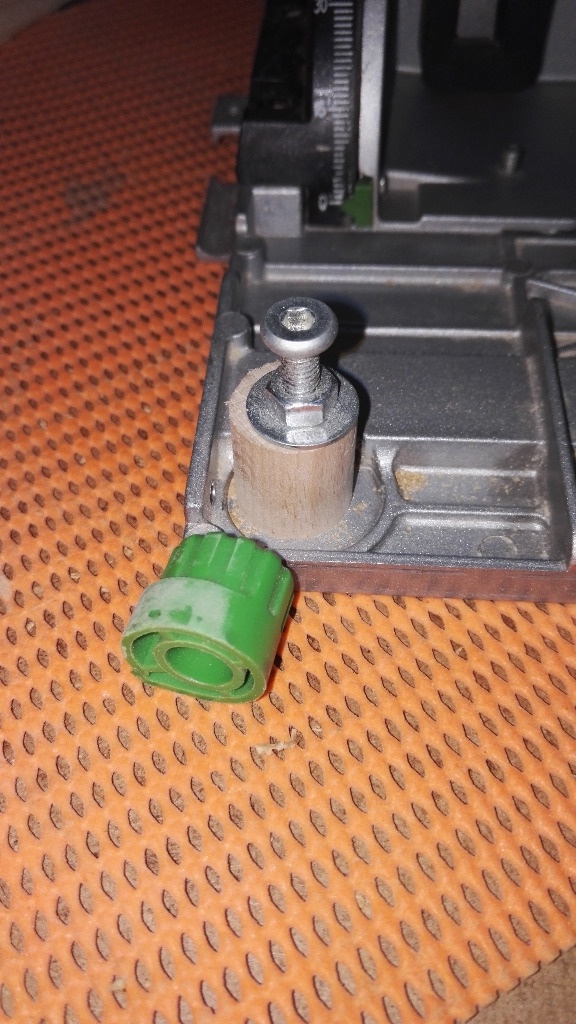

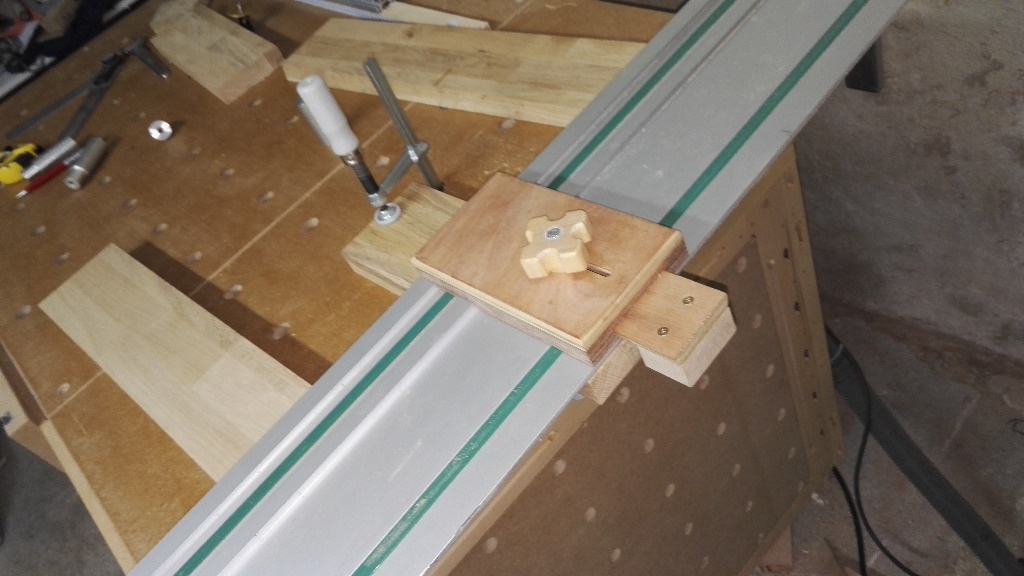

Merci à zeloko qui a partagé la fabrication de son gabari de position du rail de scie, je l'ai utilisé pour toutes les découpes ainsi que pour le chanfrein (gabari positionné à -5mm). A noter que suite à des problèmes de coupes de ma circulaire kity, je me suis rendu compte que le galet de réglage de jeu avais un plat rendant compliqué voir impossible le réglage (chez festool cette molette n'est pas en contact direct avec le rail...). J'ai décidé de tester avec un torillon de 20mm et un perçage décentré pour permettre le réglage du jeu, le résultat est très bon j'ai enfin retrouvé une coupe propre (a voir dans le temps cela dit pour 4€ je peux en faire 30 d'avance...).

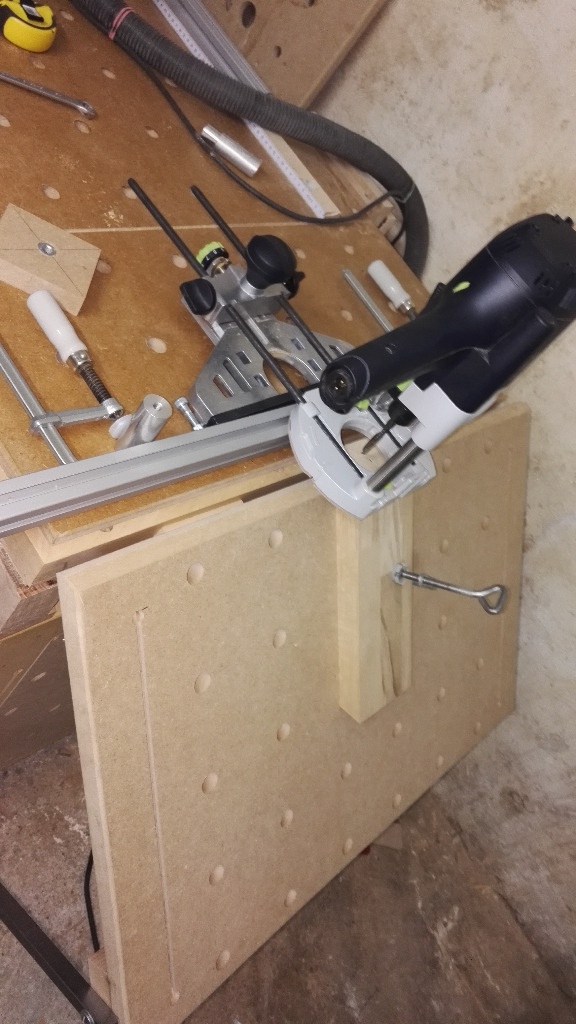

Mortaise réalisé à la défonceuse et la rallonge inclinable de mon établi

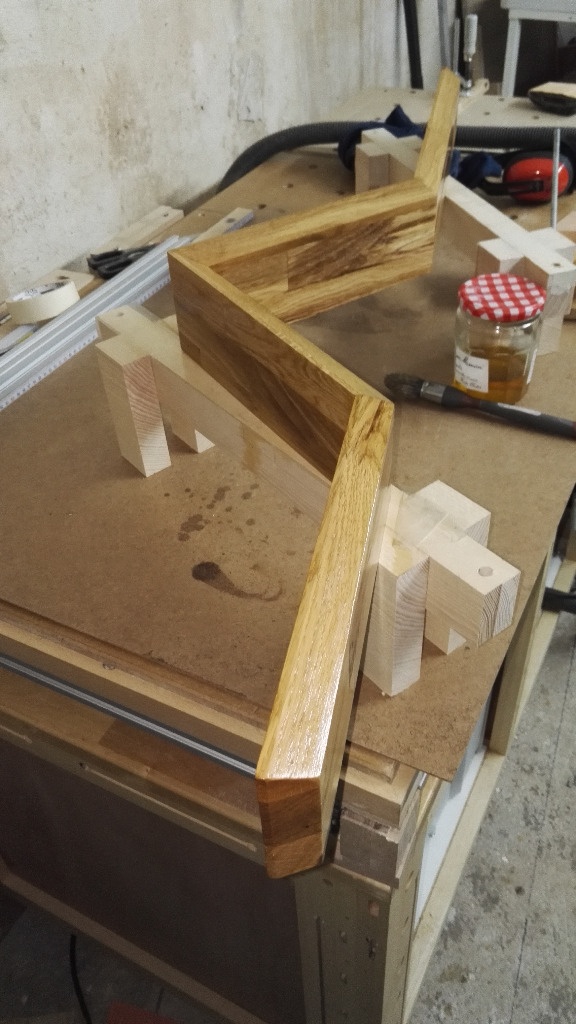

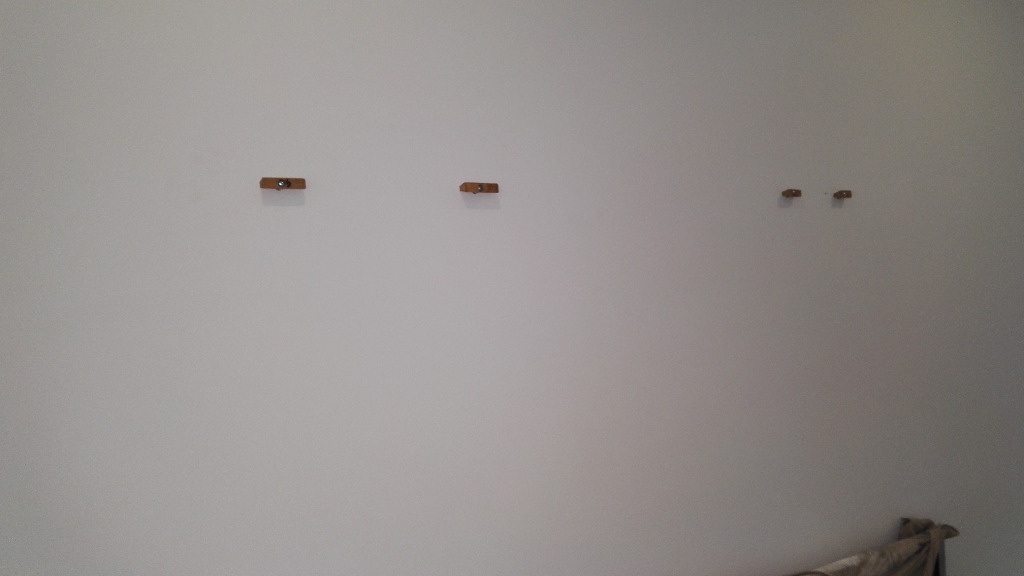

Collage puis finition à l'huile de lin comme le reste des meubles. La fixation au mur impose une précision correct des chevilles, une seule décalé serai dramatique.

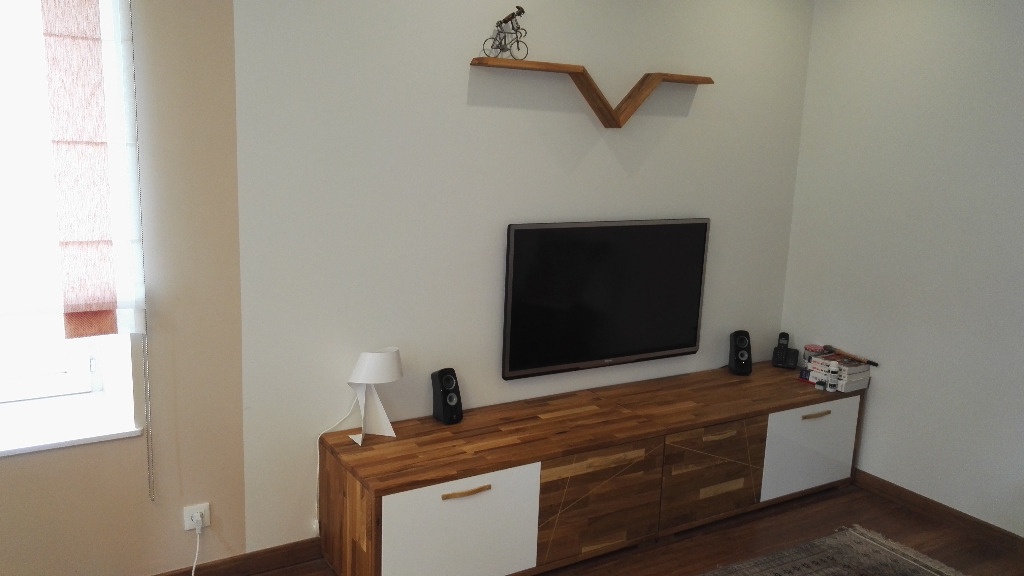

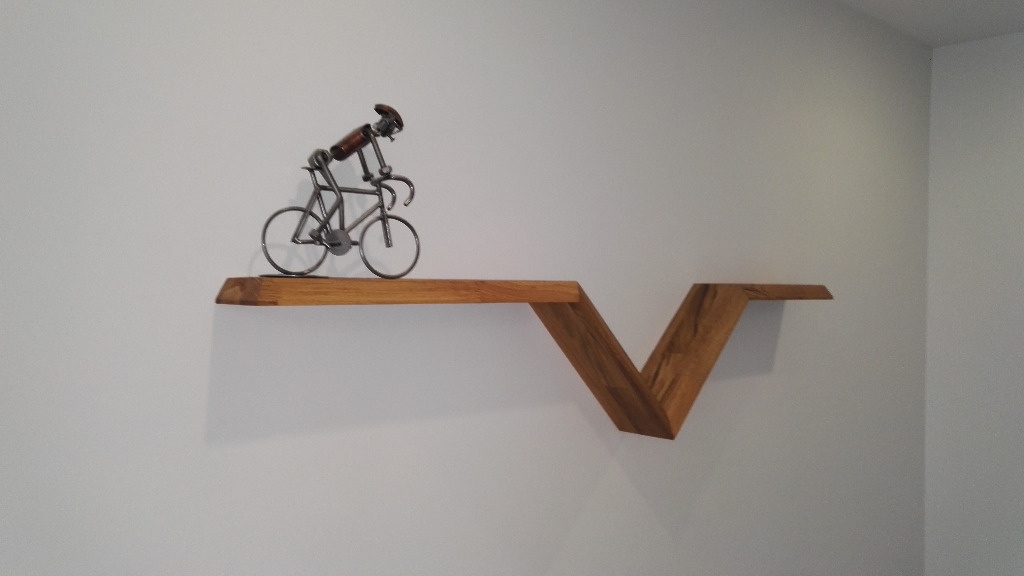

La tablette vient s'accrocher avec un mouvement de droite à gauche.

Mis à jour

On en parle ici

Nico39 a publié la création "Tablette déco".il y a 2 mois
niconathy


As tu mis une vis par le dessous pour bloquer le mouvement latéral, une glissade accidentelle et l'étagère peut se retrouver par terre.
J'aime bien le V qui casse le côté très rectiligne des meubles.

Nico39


Je n'ai pas mis de vis pour bloquer mais c'est une bonne idée. Cela dit elle est à 1m90 faudrait une glissade accidentelle en dansant sur le meuble tv... Le V a été fait dans cette optique.

ecto1


superbe travail, propre précis et technique.

Wil


Comme quoi quelque chose de soi-disant basique peut vite devenir très technique ! Bravo, c'est très réussi !
