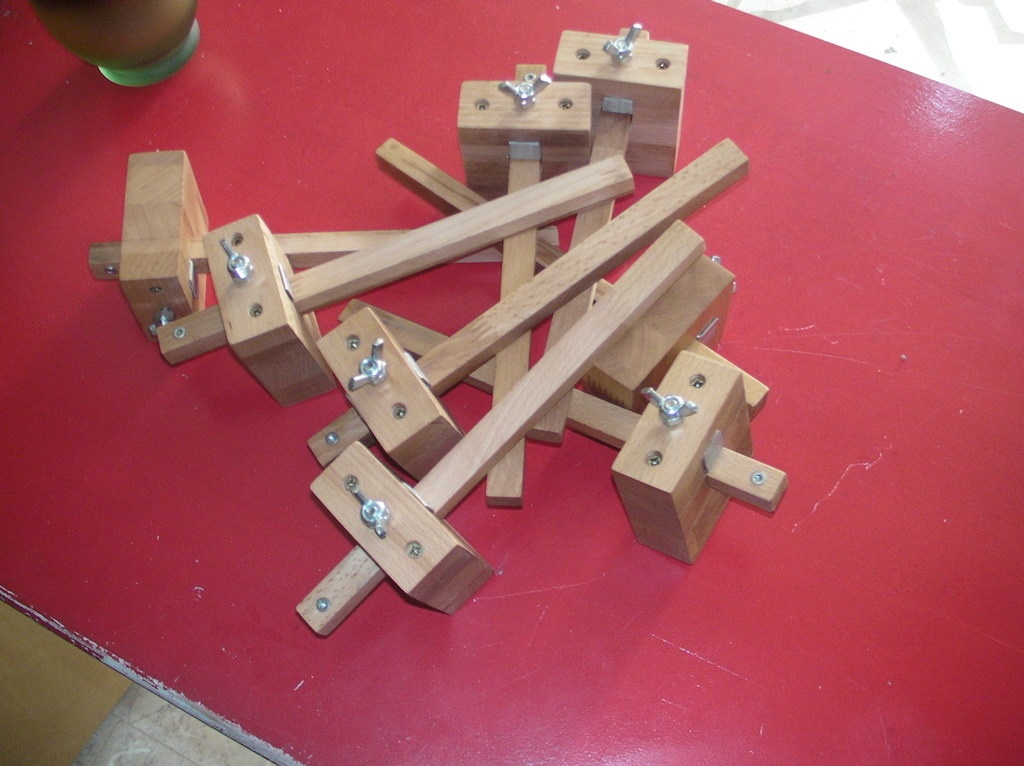

Trusquins en série

par jeanco77

Mes élèves n'avaient pas de trusquin dans leur dotation d'outils.
Comme c'était les vacances et que j'ai retrouvé une chute de plan de travail en hêtre dans l'atelier, je me suis lancé.

Je ne voulais pas un serrage avec clé en bois parce que je ne trouve pas ce système très efficace.
J'ai opté pour un boulon de serrage avec un écrou prisonnier dans le corps du trusquin.

Il faut découper le plateau en deux 1/4 -3/4. Dans le 1/4 on perce à 8.5 mm pour faire passer le boulon de 8mm.
Par dessous lamage à 13 mm pour insérer l'écrou en force + superglue pour que ça tienne bien.
Ré alésage par dessous pour que la tête du boulon rentre dans le plateau sans frotter.

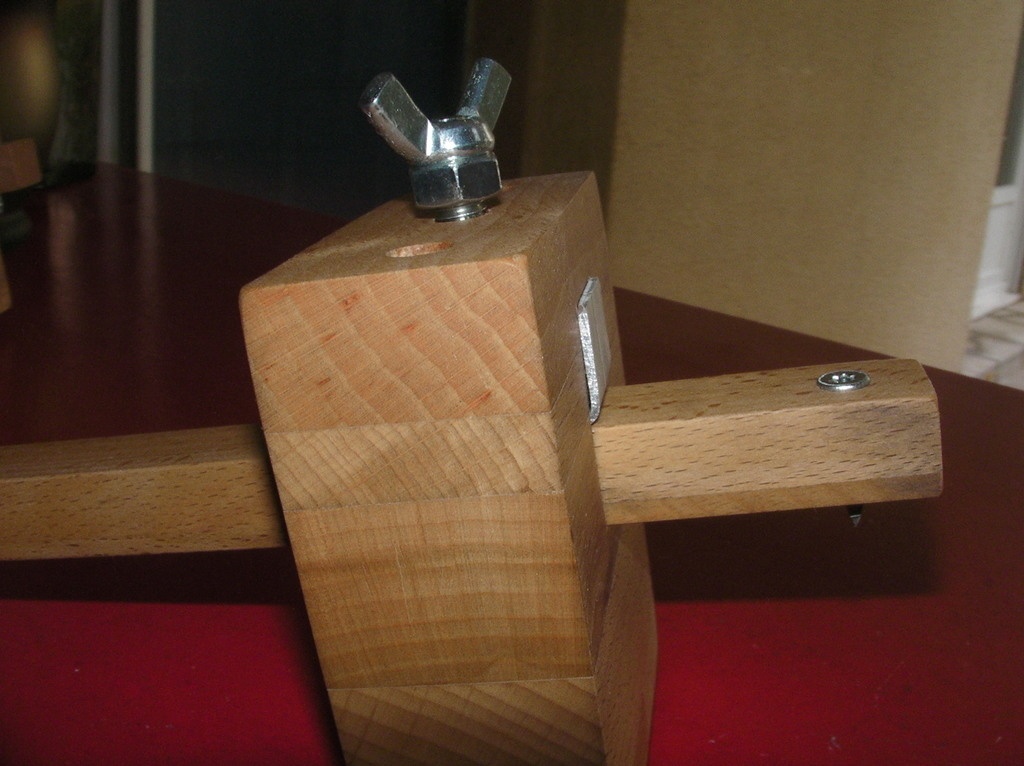

On monte écrou + boulon. Un papillon et un contre écrou par dessus pour manœuvrer facilement.

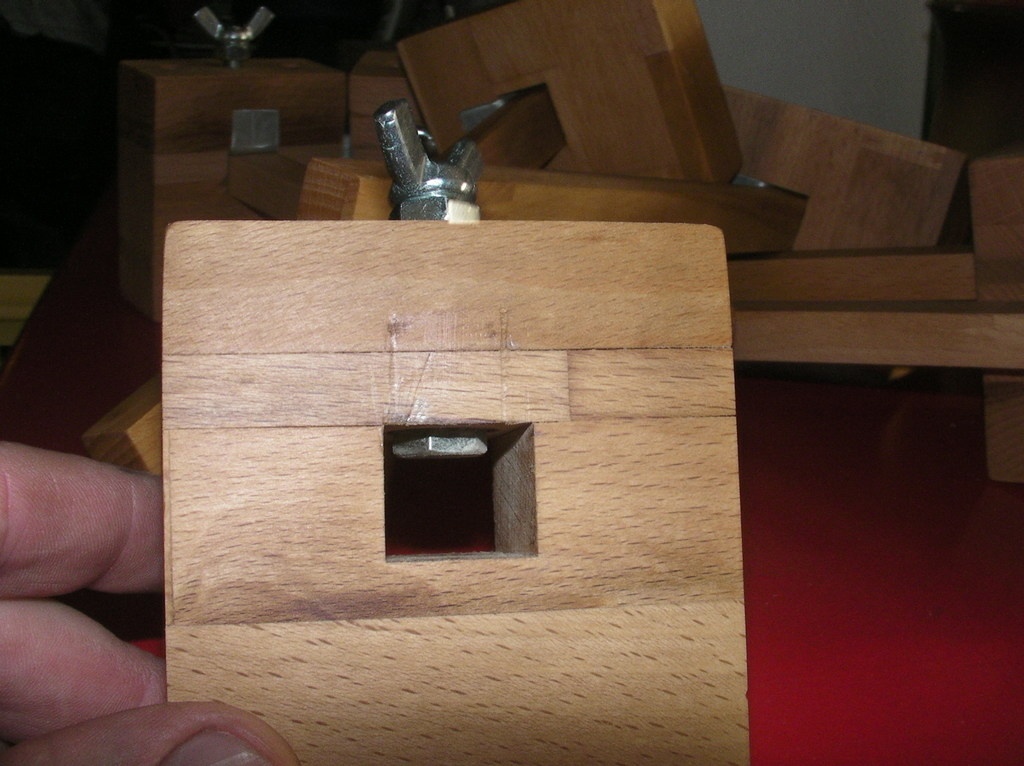

La mortaise pour le passage de la tige est faite à la circulaire dans une boite (pour les doigts!)

Collage et vissage des deux morceaux.
Découpe et pliage d'une petite plaque en alu pour assurer le serrage de la tige.

Pour la pointe c'est une vis de 4x30 recoupée et affûtée au touret

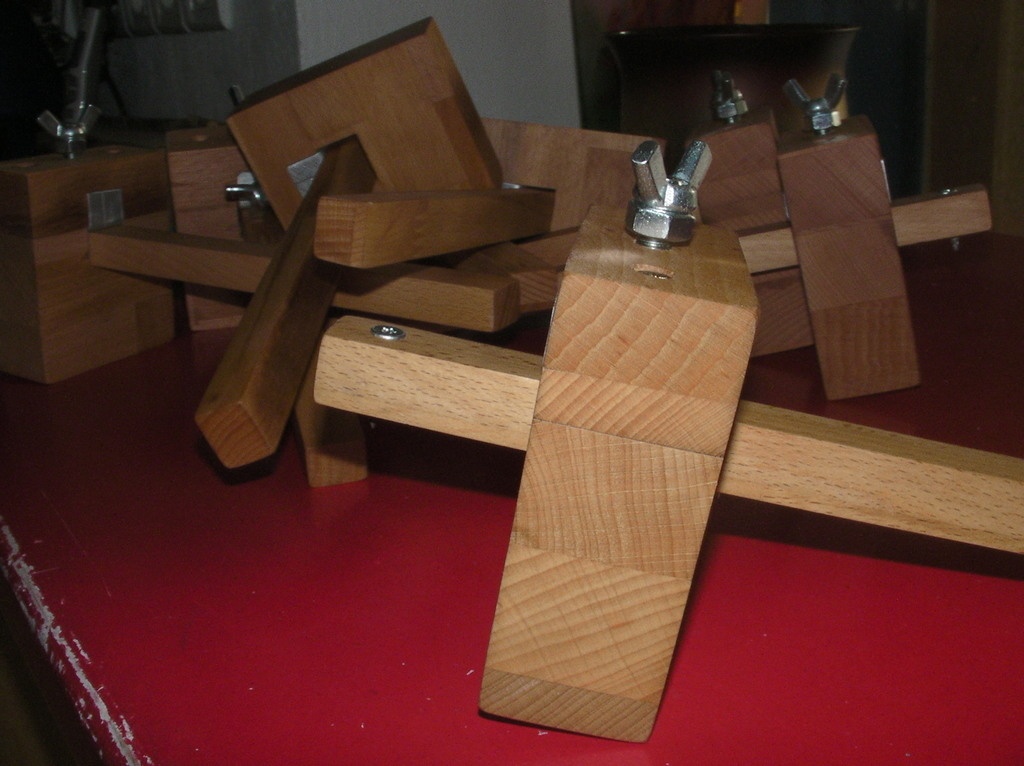

Les dimensions : tige de 20x250x300 mm. Le plateau fait 100x150x28mm

Ponçage et finition à l'huile de lin.

Les élèves sont contents et ont pu tester dès le jeudi de la rentrée.

On en parle ici

jeanco77 a publié la création "Trusquins en série".il y a 29 jours
Wil


Un pour chacun de nous ??? Ça c'est sympa ! Alors mon adresse c'est le ... !!!😄

xav65


sympa comme prof, moi en BEP c'etait un travail, d'ailleur je l'ai encore (ça fait presque 30 ans...

sylvainlefrancomtois


à mon époque ,la fabrication de certain outils faisait partie de la progression !
trusquin , maillet (avec tournage du manche) ,boite à cheville ,sommier de racloir ,caisse à outil (queues d arondes) , etc ....
Pourquoi ne pas leur faire faire ??
sinon ils sont sympas !!

jeanco77


Merci pour les coups de cœurs et les commentaires.
Quand j'ai commencé à enseigner, les "anciens" profs me parlaient d'un temps où les élèves de CAP avaient jusqu'à 25 heures par semaines d'atelier pendant 3 ans. Effectivement ça donnait le temps de leur faire faire une partie de leurs outils + caisse etc... ce que je trouve TB aussi.

Aujourd'hui le référentiel nous donne 13 heures par semaines sur 2 ans soit 58 semaines effectives de cours (Càd sans les vacances et les stages en entreprise).

Dans ce laps de temps, il faut qu'ils intègrent la même chose qu'avant, et ça ne laisse pas beaucoup de marge (!). Il faut faire des choix. Et puis cette année, j'ai un bonne équipe qui s'investit, alors je voulais faire un petit geste.

Vic66


Bravo pour le geste et les trusquins en série!

sylvainlefrancomtois


pareil , bravo pour le petit geste !!

ecto1


Un bon prof, comme on les aimes.

AlexWeb

Joli !
Ca me fait penser qu'il faut que je m'en fasse un...
