Xavier

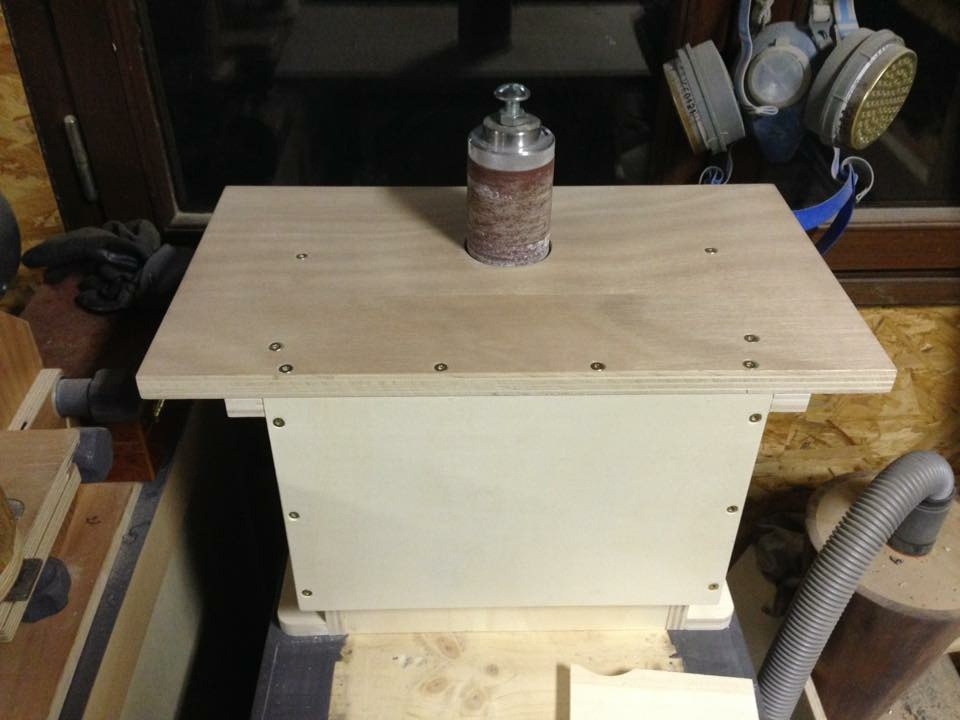

Ponceuse à cylindre


Marre de l'installer sur la toupie et qui à mon sens tourne trop vite pour poncer, j'ai créé cette petite ponceuse à cylindre, rien de plus simple : un moteur, un axe tourné pour le montage et quelques panneaux de cp et voilà la bête.
j'ai ré-utilisé l'ancien socle de perceuse pour le montage.
Le plateau est réglable en hauteur, plus tard peut-être j'en ferai un inclinable.


Discussions

Xavier  a publié la création "Ponceuse à cylindre".
il y a 7 ans
Toutenbois

Salut xavier moi aussi j'ai le même pb avec ma toupie quel est la vitesse de rotation de ton axe. Quel moteur?

Xavier

Salut Samuel,
J'ai installé un moteur tournant à 2800 tours 1,1Kw, ce qui est nettement suffisant.
Xavier

amiducheval

Même problème que toi, je crois que je vais également en faire un aussi.

Toutenbois

C'est encore un peu rapide !

Xavier
( Modifié )

Samuel,
J'ai essayé et ça va, c'est un moteur que j'avais en stock, l'idéal serait de 2000 tours mais pour cela il faudrait un moteur triphasé avec un variateur de fréquence et là ça serait le top car on pourrait faire varier la vitesse en fonction du diamètre du cylindre.
Avec un moteur asynchrone monophasé il n'est pas possible de faire varier la vitesse aussi simplement.

ckarriere

bien que j'ai tout lu, je répond ici: les variateurs trifasés ont une variante d'entrée à 220 mono, j'ai posé la question à un groupe d'amis tourneurs de bois pour savoir si il faut changer le moteur à un trifasé

ckarriere

On dit en Argentine: il y a un monde meilleur mais il est plus cher! Effectivement, tout existe, j'en ai trouvé sur Aliexpress à 40 Euros. Ici il coute 3 à 4 fois celà...Entrée 220 pour moteur220 mono

Eddylfranchementcomtois

j'aime beaucoup le concept de fabrication d'outillage, l'idée est excellente, est ce qu'une vieille perceuse avec variateur pourrait faire l'affaire?

camema

Salut Xavier je vois que tu fais dans l'aménagement de l Atelier en ce moment! En tous cas c'est du super boulot comme d'habitude! Par contre contre la surface du plateau n'est elle pas un peu juste? Moi j'ai la chance d'avoir un variateur de fréquence mais je n'ai pas encore de rouleau ponceur ca coûte horriblement cher...
A+

fabien

trouver un moteur a 1400 tours est ce que cela pourrais faire l affaire??

Xavier

Bonsoir,
Pour Fabien : Oui je pense que ça devrait convenir
Pour Eddy : je ne pense pas qu'une vielle perceuse pourrait convenir car il faut de la rigidité latérale, mais pourquoi ne pas essayer!

Wil

D'accord avec vous, ça tourne bien trop vite sur la toupie !

Xavier
( Modifié )

Bonjour,
En fouillant sur le net j'ai trouvé ceci : Variateur monophasé

Je ne sais pas si ça fonctionne mais ça vaut peut-être le coup d'essayer.
Cordialement.

Xavier

Xavier
( Modifié )

Petite vidéo sur le fonctionnement du variateur trouvée sur le net : Vidéo

Xavier
( Modifié )

Moteur monophasé 1400 tours : ici

Baboune

Xavier, il n'est pas plus préférable d'acheter des vielle visseuse sur le bon coin, vus le prix du moteur ?

ecto1

trop complexe pour moi, mais superbe idée.

Boistien
( Modifié )

Beau travail !
Je ne sais pas ce que vaudrait un moteur de machine à laver pour une telle application ..?
J'ai trouvé ceci (moteur de machine + varateur d'aspirateur) ! ... ;p

Xavier
( Modifié )

Bonjour,
Pour Boistien , un moteur de machine à laver est de type moteur universel avec charbons, la vitesse de ce type de moteur est beaucoup trop élevée et si on y ajoute un variateur il n'y aura plus de couple, donc ce n'est pas une bonne solution, seule les moteurs des nouvelles machines type direct drive peuvent convenir parce-que ce sont des moteurs triphasés avec convertisseur de fréquence.
Pour ecto1 , que trouves-tu complexe dans cet équipement, ça n'est qu'un assemblage de planches, il n'y a que l'axe qui est plus délicat à réaliser.
Xavier

Boistien

Merci Xavier !

Boistien

Aurais-tu une photo de l'intérieur ?

Xavier

Bonjour Boistien,
je te fais ça dans la semaine

cedhil

slt c'est une bonne astuce peut etre pourrais tu la mettre sur un jeu de poulie si je dis pas de bétise un petite sur l'arbre moteur est une le double de la petite tu diminue les tours par minute de la ponceuse et tu garde le meme couple

Xavier
( Modifié )

Tu as raison cedhil , on augmente même le couple, le hic c'est la réalisation qui est un peu plus compliquée.

sbinou67

c'est possible de voir une photo de la liaison arbre moteur et axe ou s’insère le mdf?
