zebulette

Fer de toupie entures multiples


Bonjour
ci joint la réalisation de fers de toupie à entures multiples.

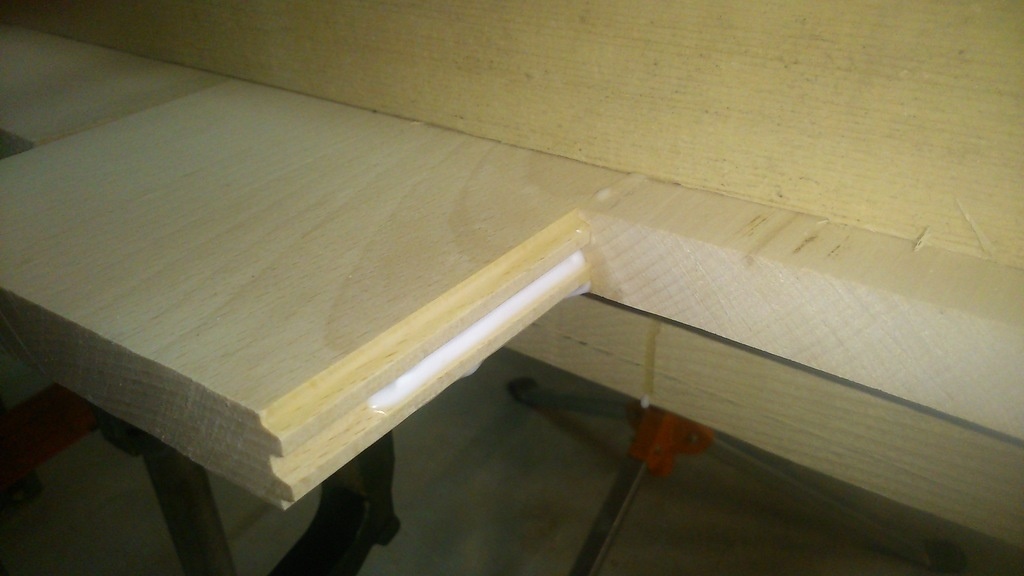

La particularité par rapport à ce que l'on peut trouver dans le commerce est que ceux ci ont un plat sur les dents, ce qui ne fragilise pas les pièces obtenues avant collage.

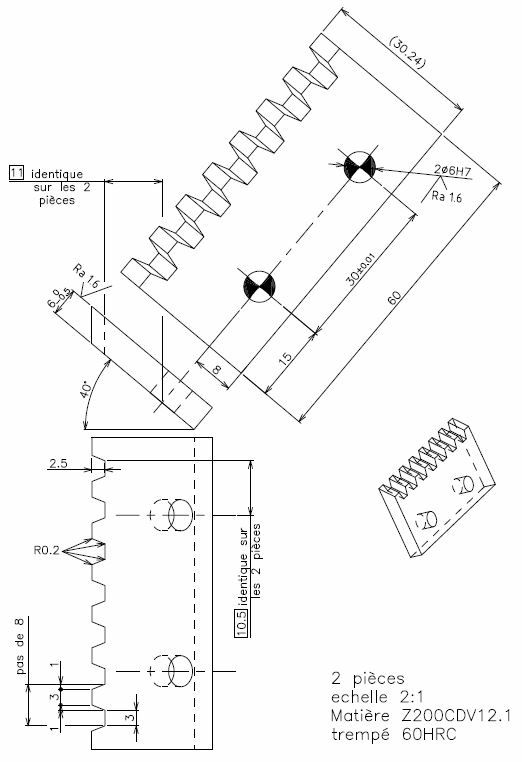

j'ai dessiné le plan et fait réaliser en electro érosion à fil pour avoir la précision.
je les ai fait ensuite trempé pour qu'ils tiennent la coupe.


Discussions

zebulette  a publié la création "Fer de toupie entures multiples".
il y a 5 ans
Boris Beaulant
( Modifié )

Voici une forme intéressante en effet. As-tu une photo du fer ?
Question curieuse, mais est-ce que je peux te demander aussi où as-tu faire réaliser tout ça ;) ?

zebulette

Dans une boite d usinage du côté de Belfort

doudou31

Bonjour Boris,
J'ai fait fabriquer de tels fers chez Outillage 2000 il y a quelques années. Travail nickel.

niconathy

Suis très intéressé également. Et est ce que niveau coût cela reste raisonnable?

Didier

Pourquoi avoir trempé après la découpe fil ?
En érosion, il est possible de découper après, ce qui évite les déformations.

ecto1
( Modifié )

hein ? de quoi ? electro quoi ? rien compris 😒 mais j'adore la démarche merci.

Ben40

pour l'électro érosion les entreprises de mécanique de précision sont parfois équipé. Il suffit d'appeler celle de votre secteur géographique. Mais je me demande si en découpe laser ce ne serait pas moins chers et les entreprise qui on des découpes laser sont plus fréquente

zebulette

Le laser n est pas assez précis.

zebulette

C est vrai que l on aurait pu faire la trempe avant l électro érosion.
Je postererai une photo demain.
Pour le coût, je suis passé par une connaissance du coup cela m'a coûté une bouteille et je crois 30 € pour le traitement thermique.

Ben40

je suis surpris que le laser ne soit pas suffisamment précis, pour ce genre d'outil le cetieme est largement suffisent non ?

zebulette

Vous avez le plan, vous pouvez consulter des entreprises locales.
Il faudra juste vérifier que l entraxe des 2 goupilles de 6 est compatible avec votre porte outil

zebulette

Je confonds avec la découpe au jet d'eau, à vérifier alors

doudou31
( Modifié )

J'ai déjà fait réaliser des fers sur mesure, chez outillage 2000. Je voulais un fer et son complément. Boulot impeccable.

fab83
( Modifié )

pour information au laser le défaut de précision en découpe laser
est de l'ordre de 0.1 à 0.3 mm enfin sa c en théorie parce que en pratique, tout dépend l'opérateur 😆
sans compter que la découpe laser à une tendance à provoquer un traitement thermique localement ....
Je pense en effet que la découpe jet d'eau serait plus judicieuse même si plus cher

zebulette

Jet d'eau précision 0,1 donc l électro érosion est préférable

Ben40

effectivement ou alors usinage sur fraiseuse

fab83

ha c sure que la découpe au fil aura le meilleur rendu précision Ra
mais je n'aurais jamais imaginé qu'une telle précision était nécessaire pour des fer de toupie.... on en apprend tous les jours surtout en traînant sur se site

Niouniou

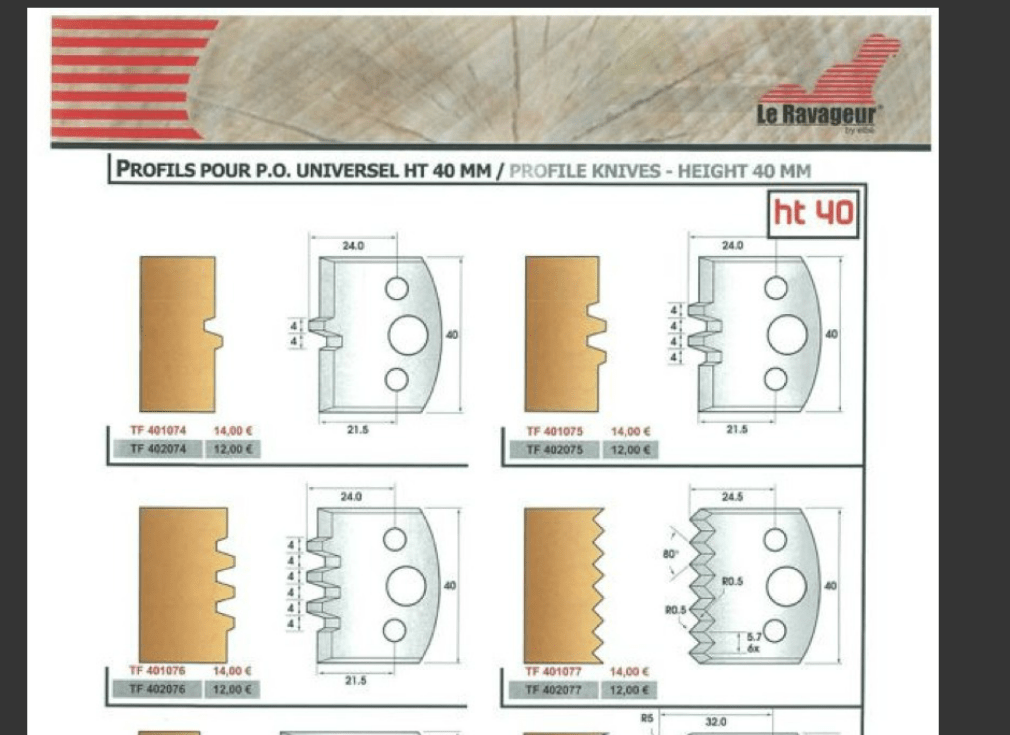

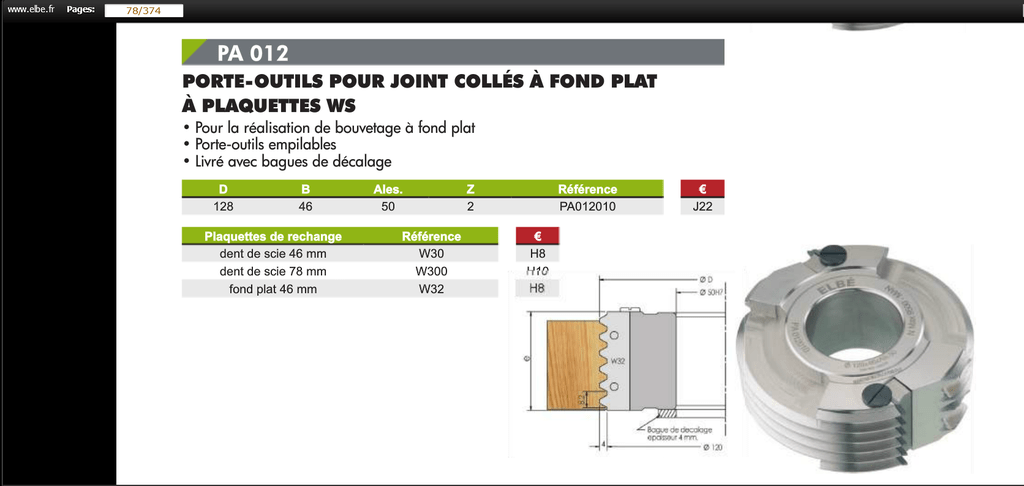

perso, je suis surpris, ça existe chez les marchands d'outillage, ce genre de fer :
