sanglier

Gabarit traçage queues d'aronde

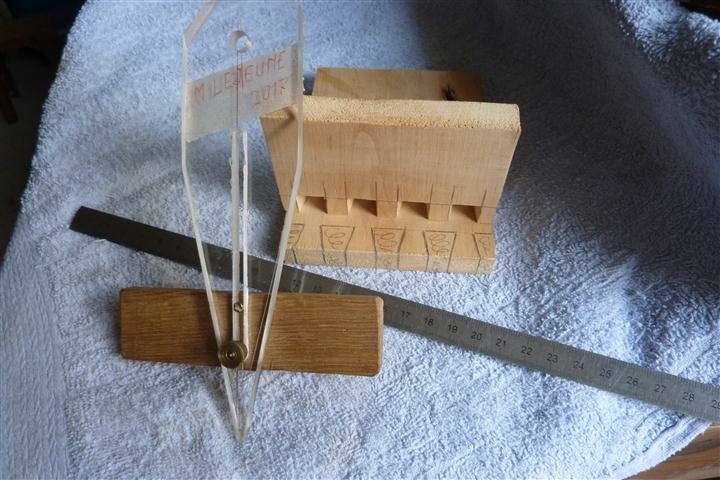

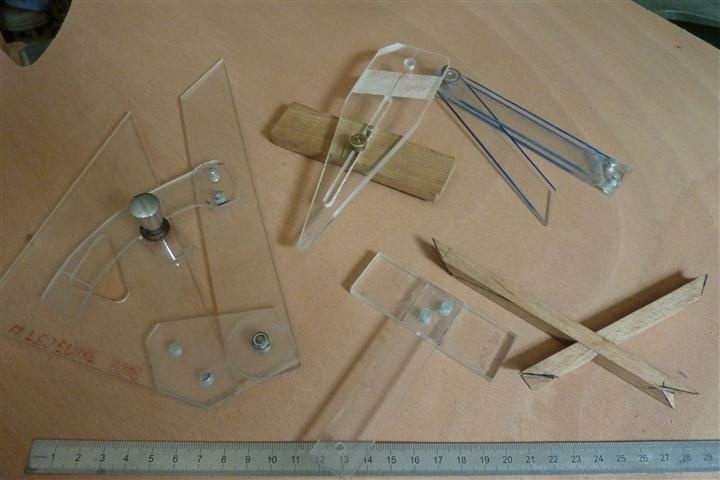

realisé en plexiglass pentes de 20%... des vieux documents pour traçages

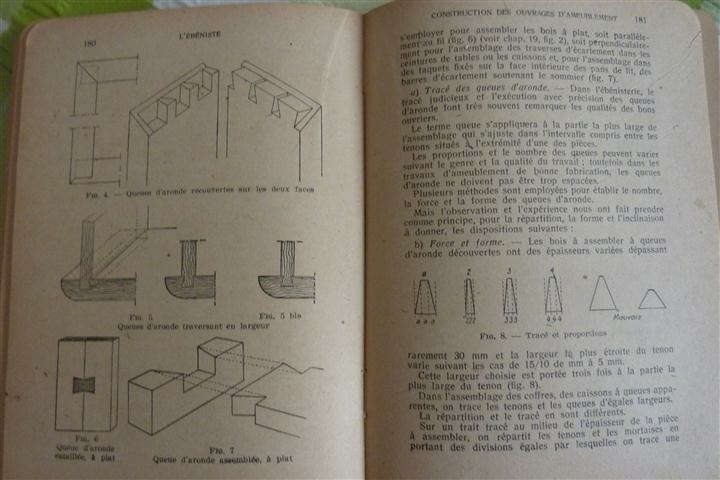

sur ces deux documents differents les premiers entailles tenons(dans le fil du bois ) servent pour le traçage en contre parement des entalles mortaises (qui se presentent en bout des tenon )...methode recommandée pour les queues d'aronde tenons (peu larges )d'ebeniste ....pour mes queues d'aronde de menuisier je prefere fabriquer les entailles mortaises pour faire le tracé en bout des tenons... donne un travail plus propre ....

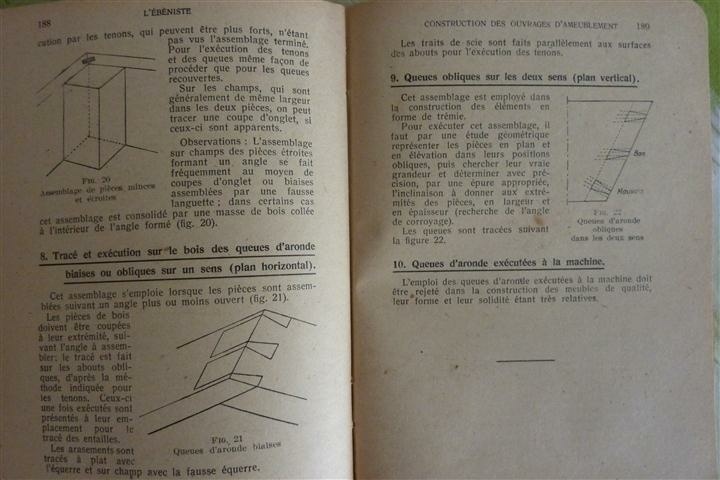

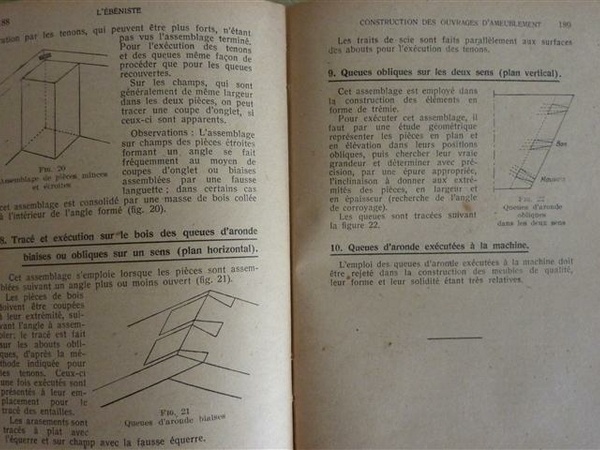

sur derniere photo en fin de texte : :queues machine " peu solide...

du travail plus delicat que de simple tenon à la scie et scie à araser et mortaise au bedane + maillet apres trusquinage ....j'ai les documents "travail à la main "...je pense les presenter un jour car beaucoup ignorent


Discussions

sanglier  a publié la création "Gabarit traçage queues d'aronde".
il y a 6 ans
fab83
( Modifié )

encore un gabarit intéressant avec des documents nous permettant de l'exploité merci beaucoup ....
par contre y as t'il une technique pour couper le plexi les rares fois où je m'y suis risquer cela c'est mal passé 😒

Jean Galmot
( Modifié )

fab83 Lame coupe fine(et/ou spéciale coupe Plexiglas) et vitesse lente.

sanglier

je coupe mon plexiglass avec une scie à bois denture fine genre scie à araser ...pour ce gabarit de queues d'aronde :faire l'epre sur papier et par transparence la decoupe progressive commencer par la longue lumiere :perçages (ça colle un peu(,petite vitesse souhaitée? ) puis "grattage" à la scie à metaux neuve sans monture pius finition lime plate ...la largeur lumiere correspond au diam. vis finition du contour scié au rabot metal à recalerbien affuté ( comme ta tranche d'un livre serré entre planche (rognage )
à 15 ans je coupais du "Formica et Polyrey sanc griffe à la scie fine chez un patron vacances et la tranche colée sur choucroute ajustée au rabot
j'utilise souvent parfois avec rivets alu dans trous fraisés

fab83

Merci à vous deux pour les informations maintenant il n'y a plus qu'a ...

FMJ

C'est quoi le bouquin ? Car il n'a pas l'air d'être très "récent" !....

sanglier

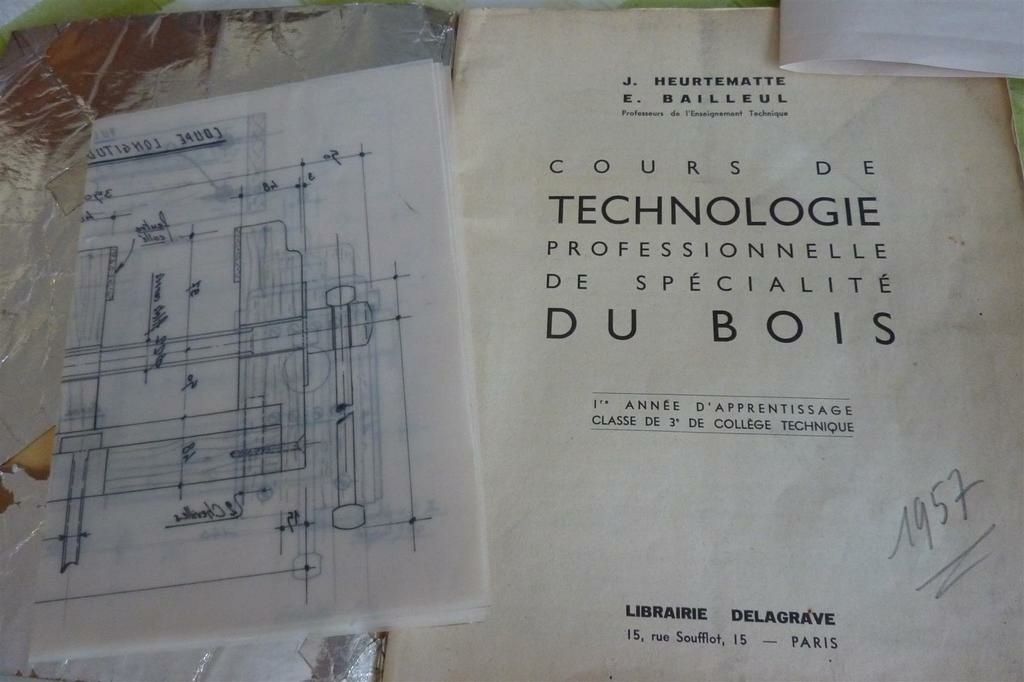

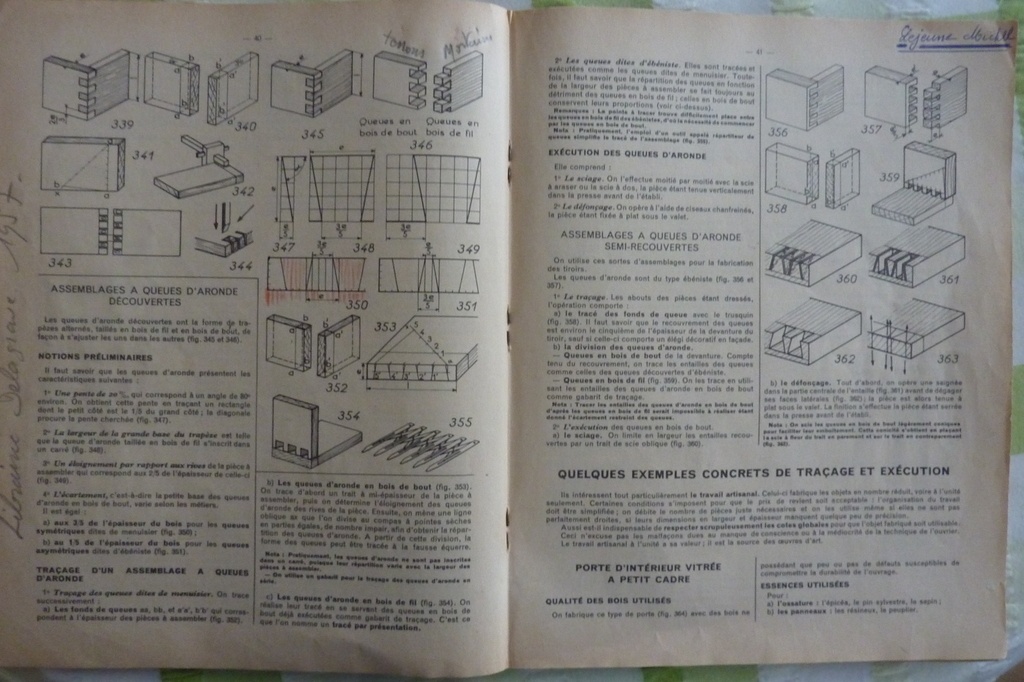

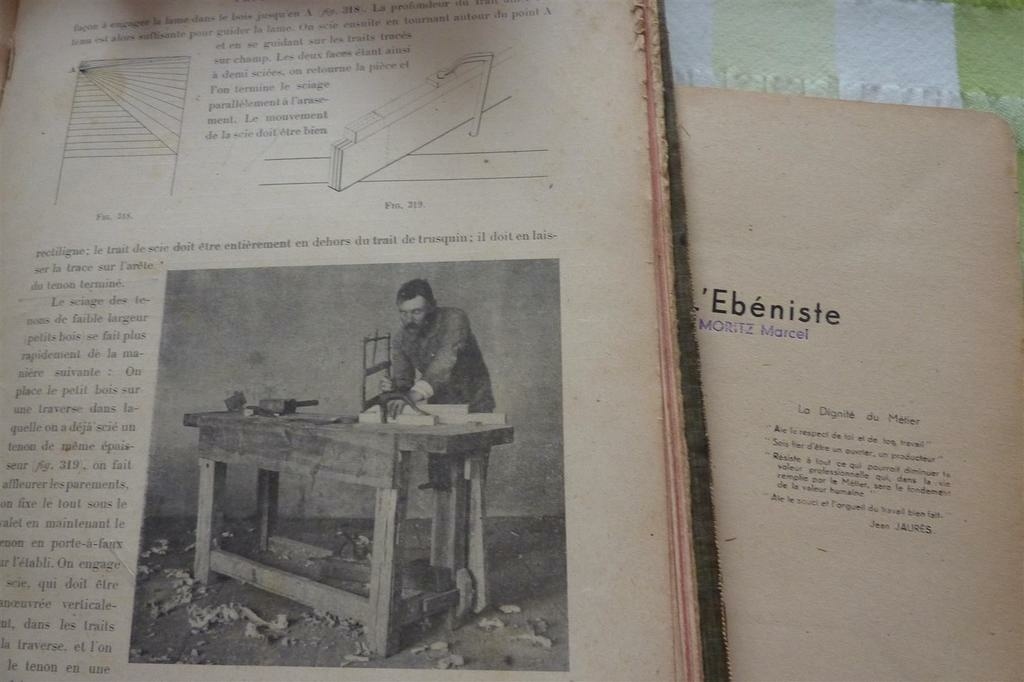

1er document : date de 1957 acheté en librairie au cours de mon apprentissage charpente

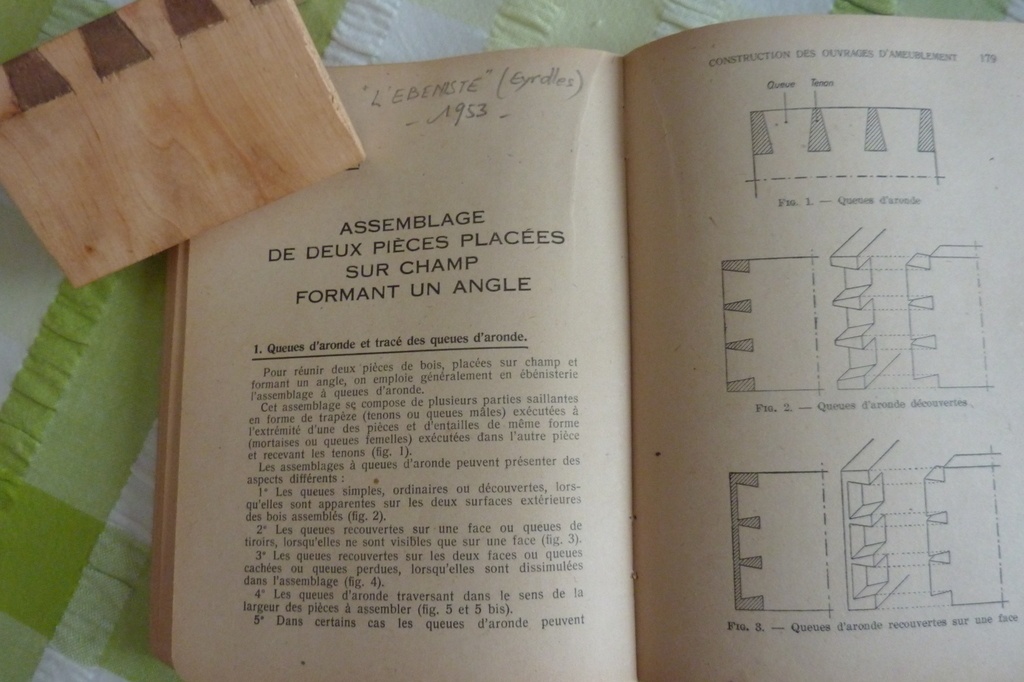

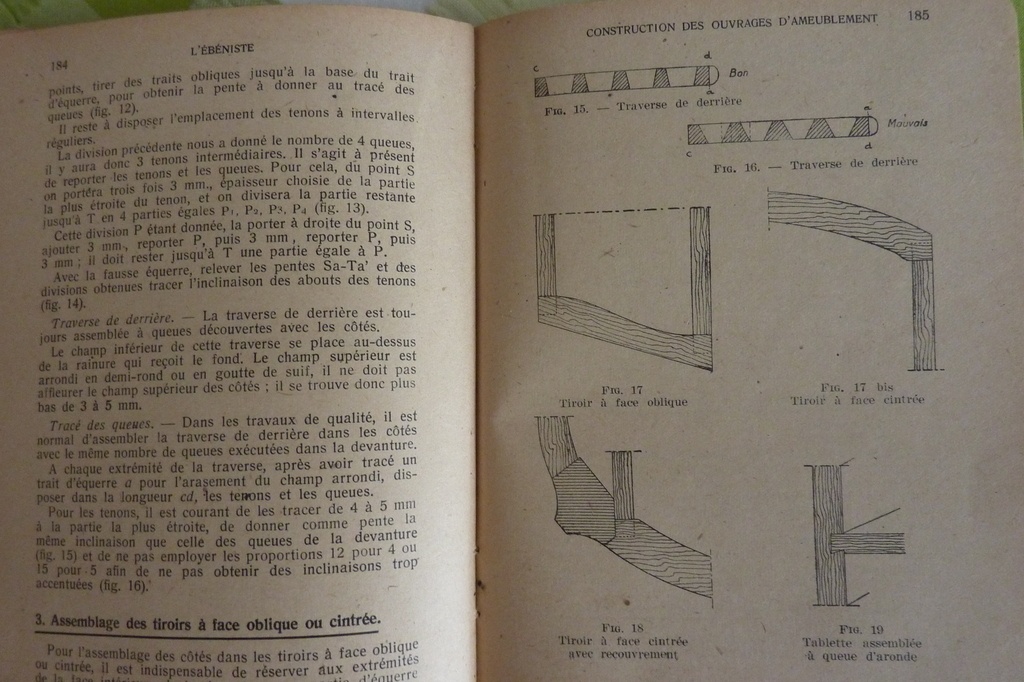

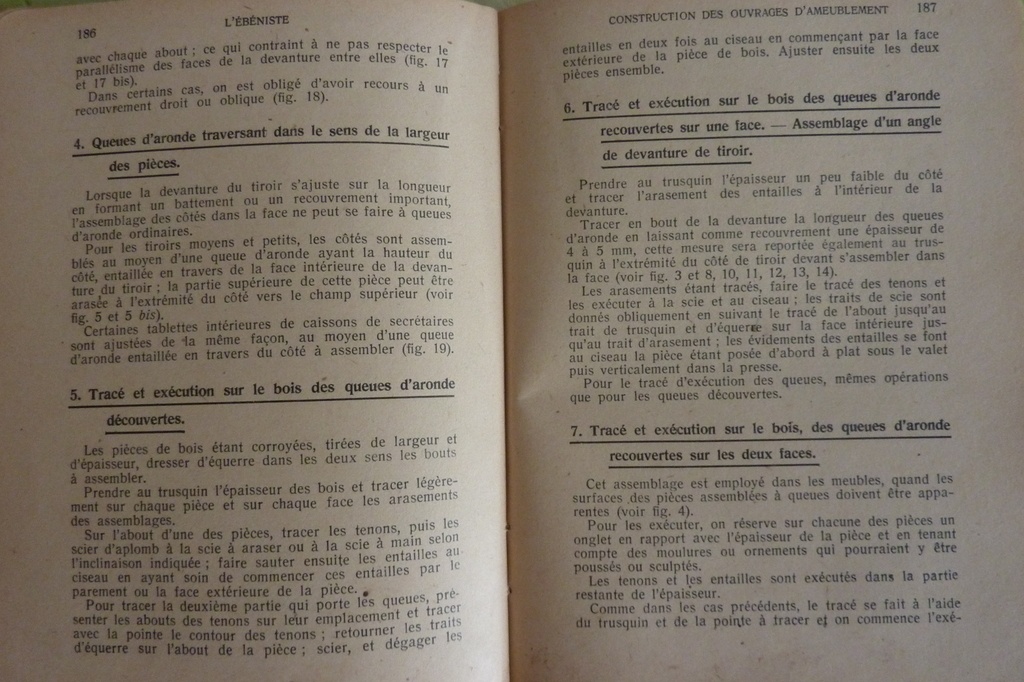

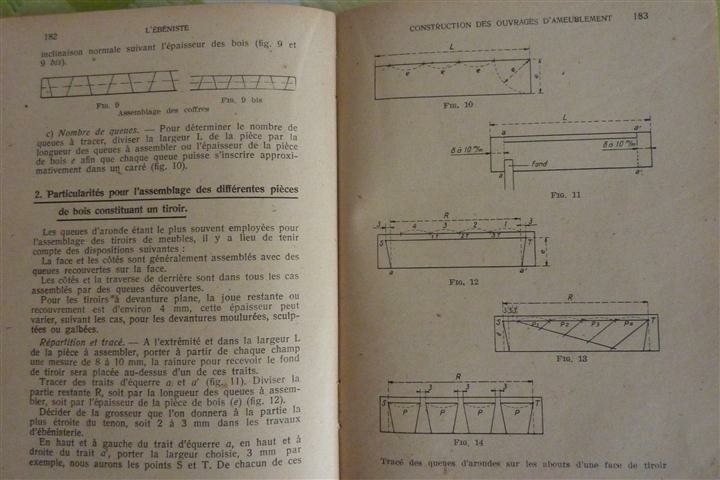

2è document date de 1953 : "l'ebeniste " edition "Eyrolles "editeur Paris

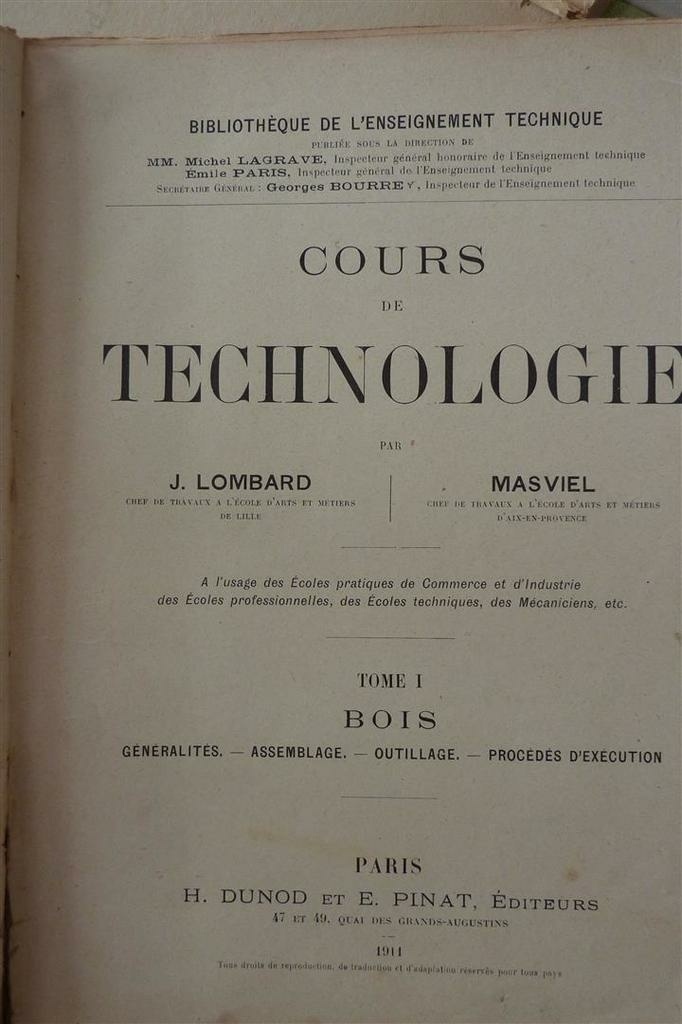

mais j'ai plus ancien : de 1911 cours de technologie bois (generalites ,assemblages,outillage,procedés d'execution ..(153 pages ) edition H DUNOD et E pinat à PARIS
un "à propos " non renseigné n'apporte peu de renseignement

Jean Galmot
( Modifié )

sanglier Beaux livres, ont les trouve en occasion sur certaines boutiques de livres anciens pour +/- 20 euros.

FMJ

Très classe. Merci pour la réponse !

ecto1

voilà un travail sympa venu direct d'un savoir faire très impressionnant.
