Oliverte

Passerelle en chêne


Dans le cadre de la rénovation de 2 maisons de bourg d'un même client j'ai fait une passerelle pour les relier au niveau du 1er étage (dans une cour intérieure)
Tout est en tenon-mortaise (faites à la mortaiseuse à chaine de charpente) + chevilles bois

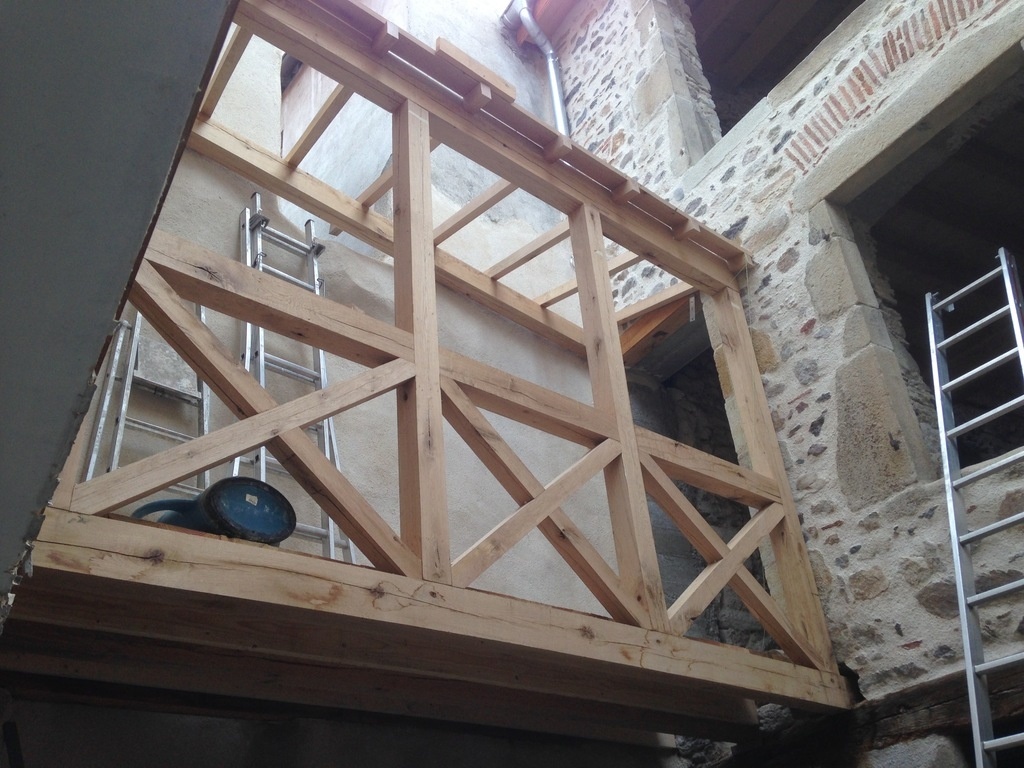

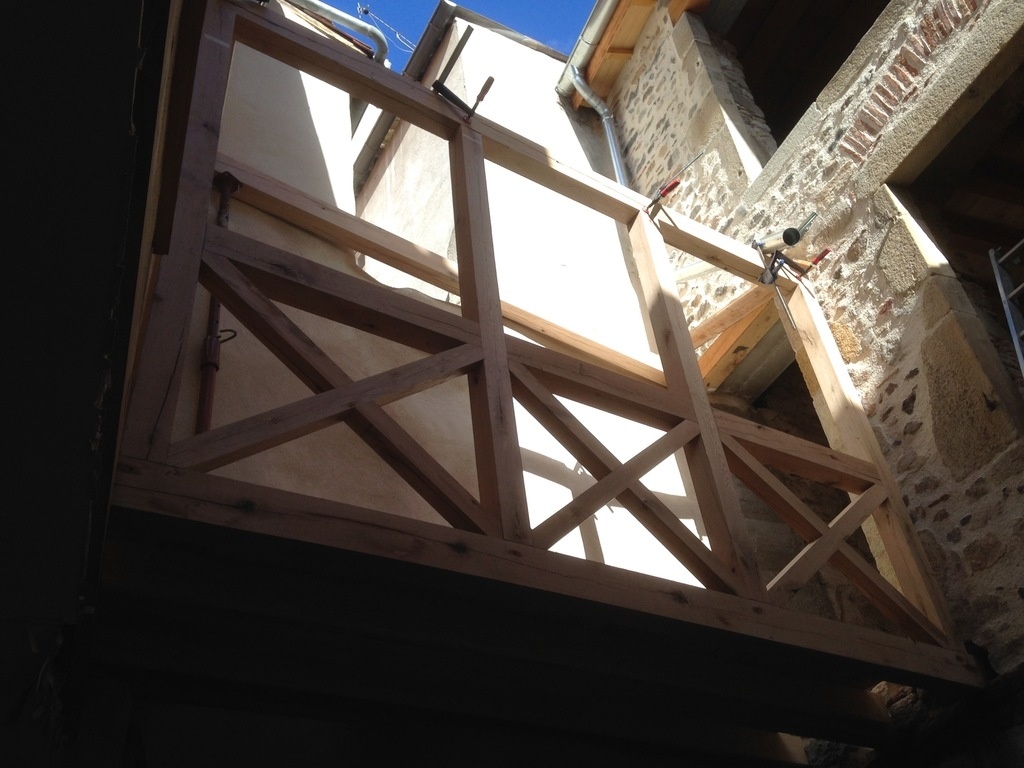

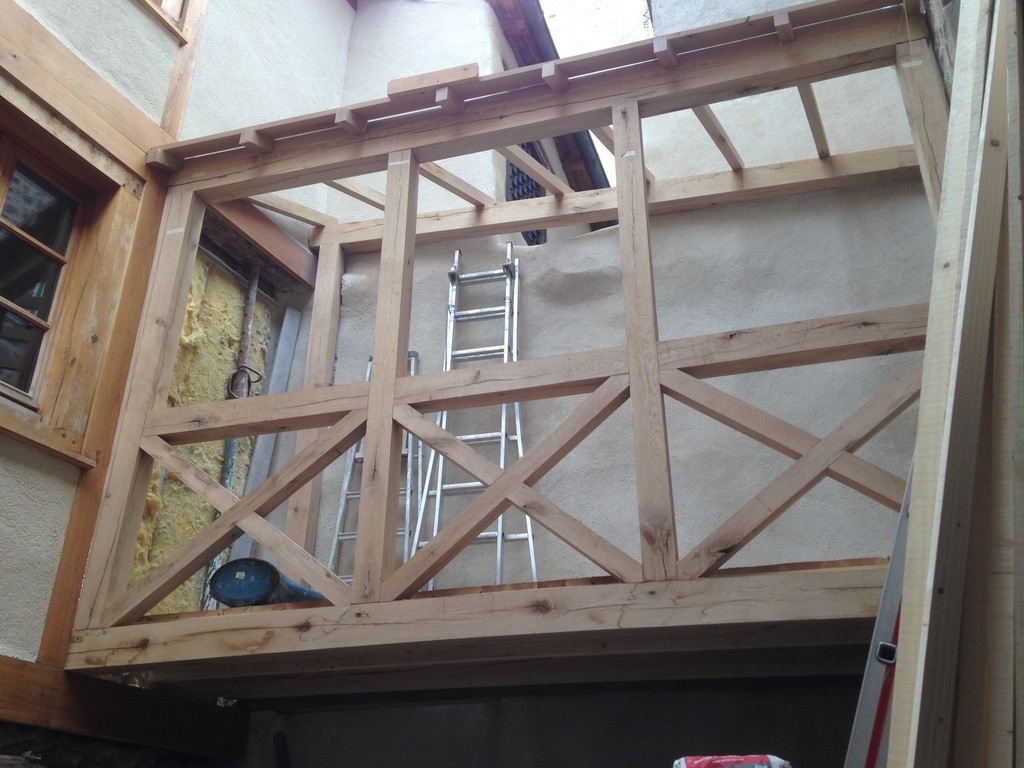

Les 3 croix se ST André assurent le contreventement de l'ensemble

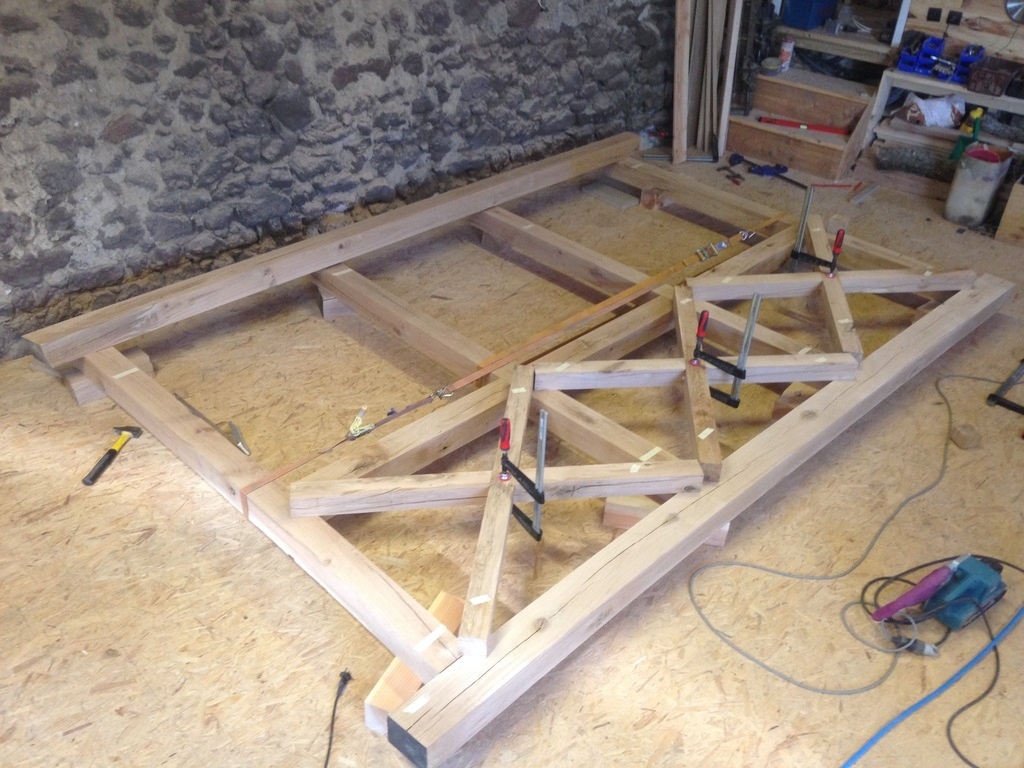

L'ensemble à été assemblé en atelier puis remonté pièce après pièce, à l'épaule dans cette cour hyper exigüe
Un collègue menuisier m'a aidé sur ce coup
L'ensemble est raboté sur 4 faces puis poncé (G120) sur les faces apparentes

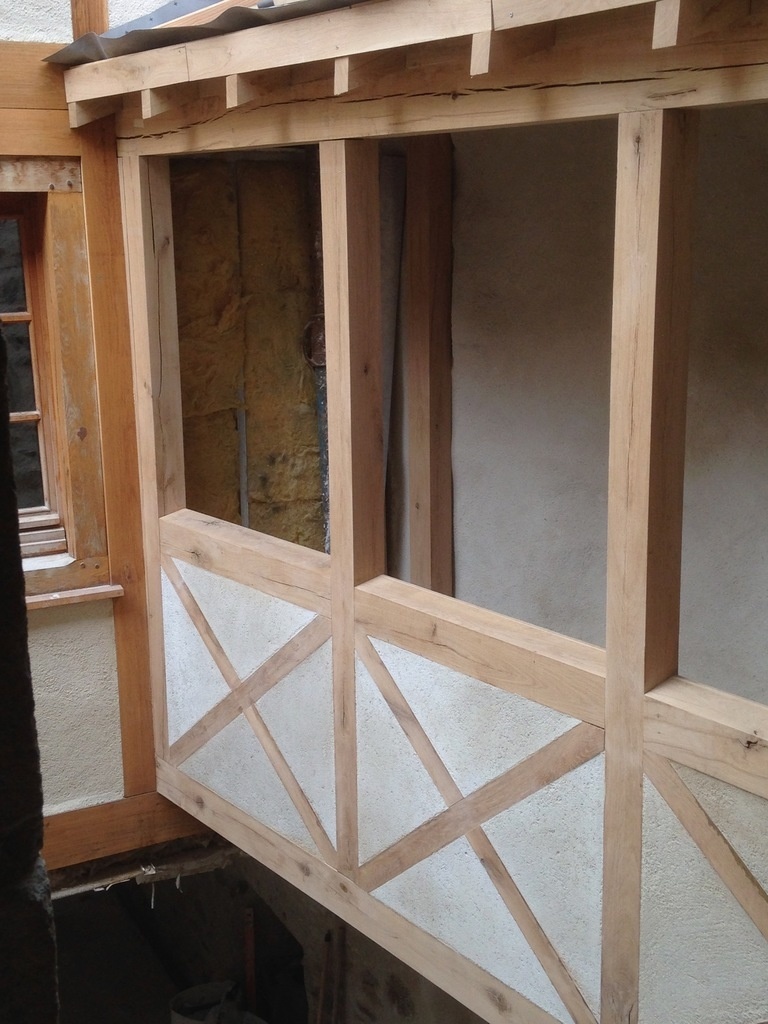

Un autre collègue maçon a rempli les triangles des croix de St André avec du Siporex 120mm avant d'y faire des enduits chaux

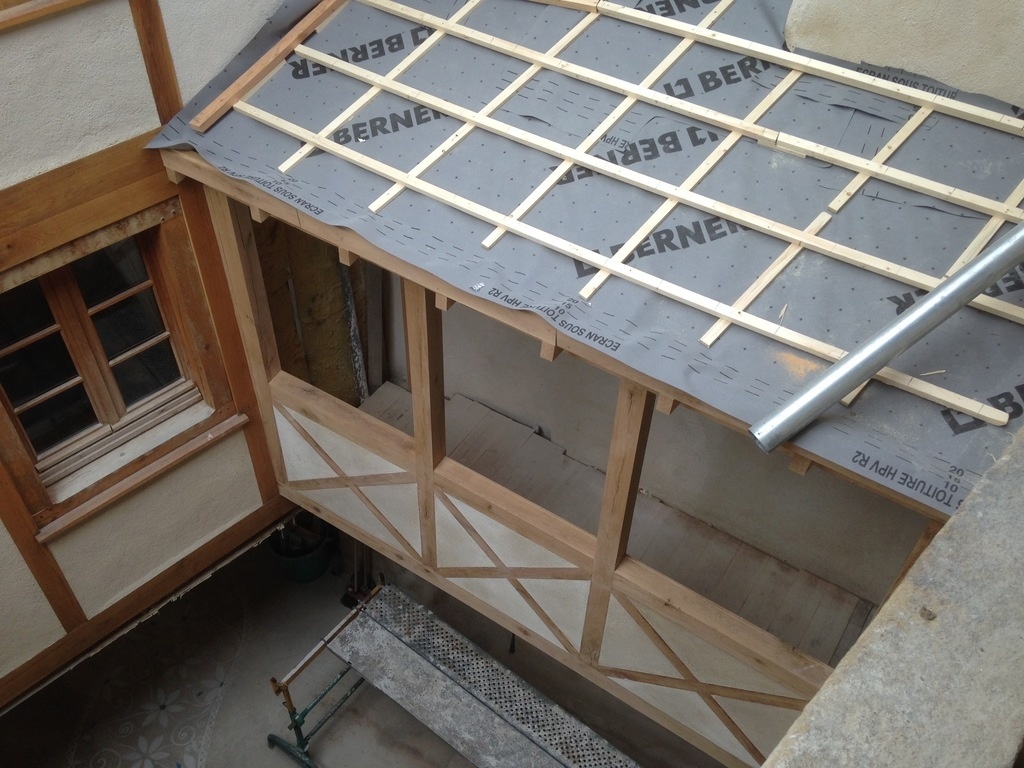

Des collègues couvreurs zingueurs se sont occupé de la couverture


Discussions

Oliverte  a publié la création "Passerelle en chêne".
il y a 6 ans
sylvainlefrancomtois

beau boulot !!!

Smaug

J'adore. Le côté médiéval est top

bernardrebout

beau boulot , t'as pris quoi comme section.

siywebwa

Belle réalisation , pour la mise en oeuvre cela devait être chaud ...

lilsaint

Résultat super sympa

Pierro

Super boulot. J'ai une petite question technique : est-ce que les croix sont également intégrées en tenon/mortaise dans les poteaux ou les lices ? ou sont-elles coupées pour être intégrées, puis vissées ?

Oliverte
( Modifié )

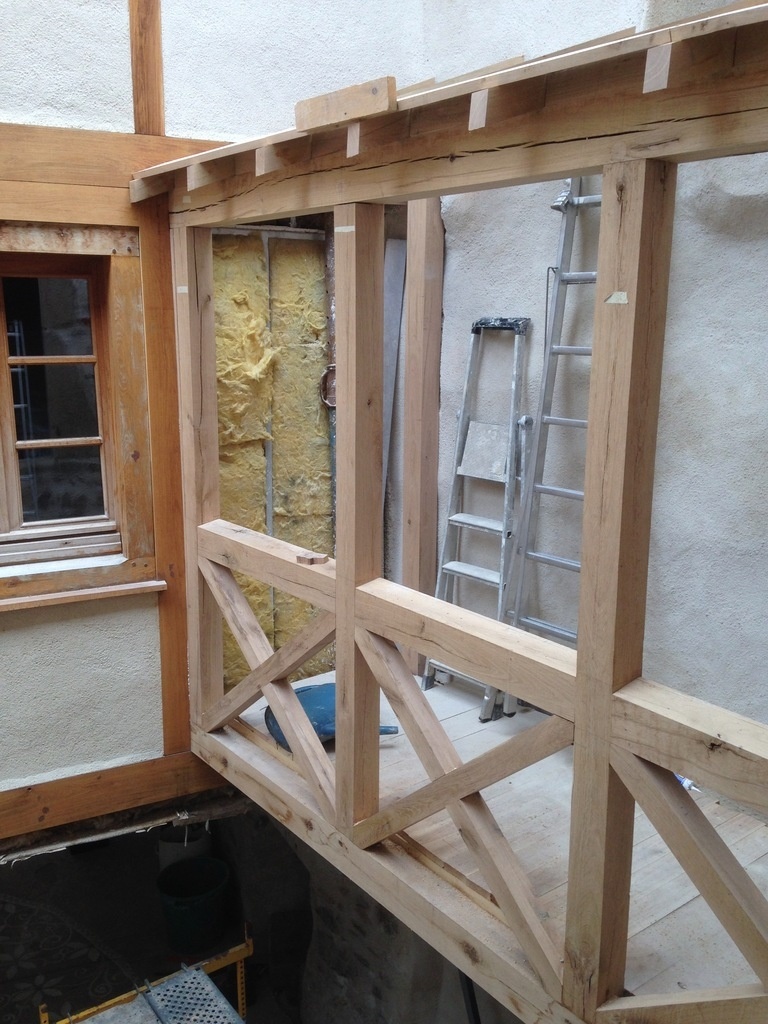

Le montage sur place s'est déroulé comme suit
Les 3 solives du plancher ont été installées, dont celle qui reçoit l'ossature

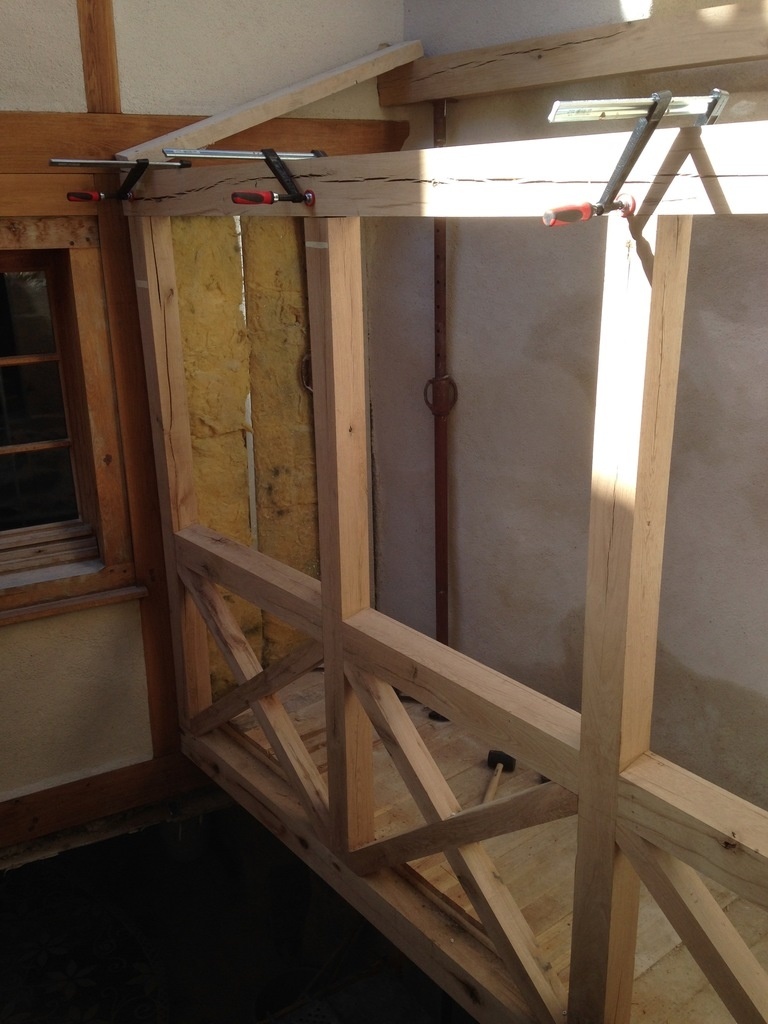

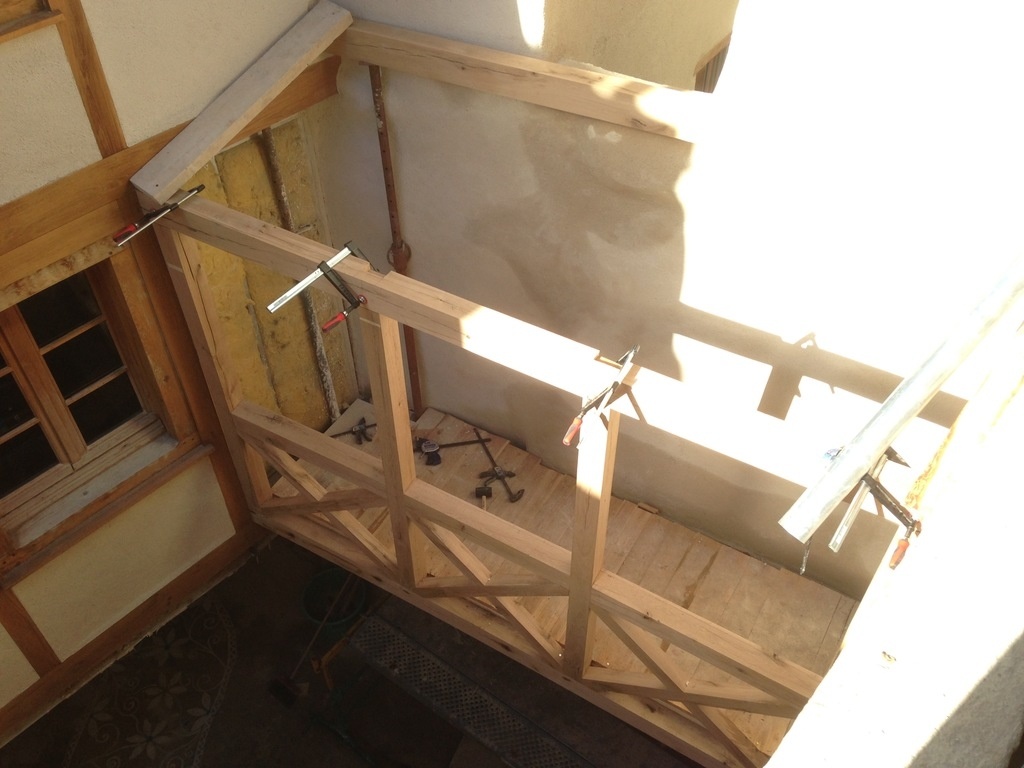

Le premier montant a été présenté (tenon inf + sup) , puis la première traverse (tenon D et G), etc jusqu'au dernier montant hyper dur à faire rentrer puisque l'ensemble est quasi pris entre les 2 murs des immeubles
Enfin la grande travers supérieure

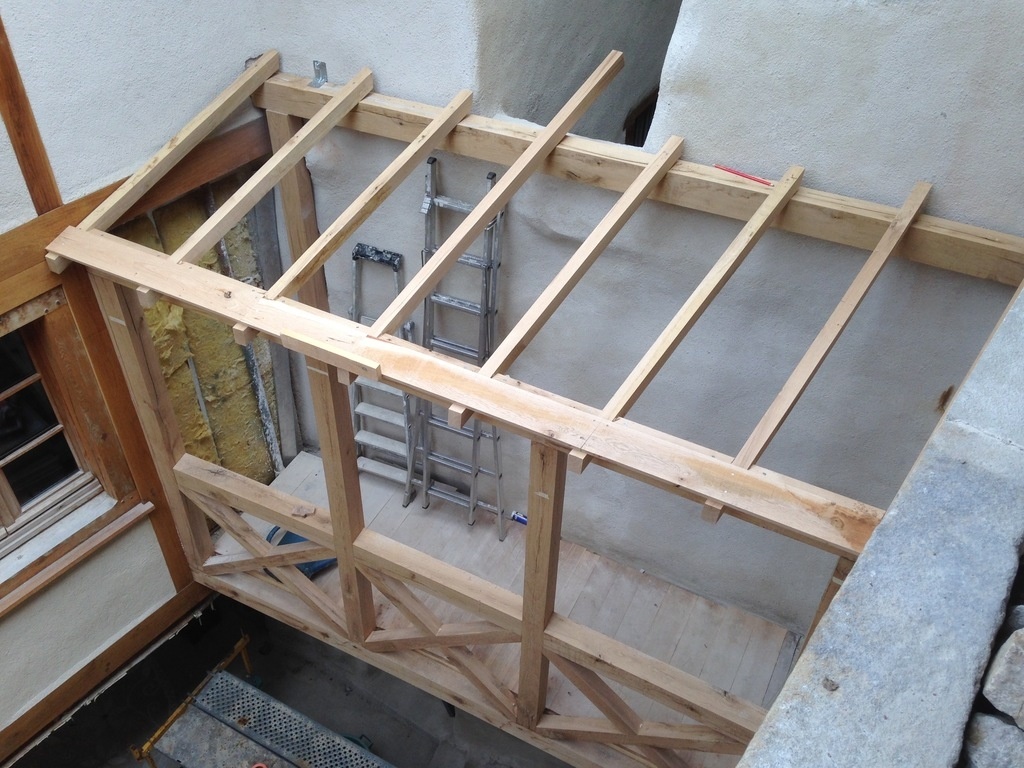

Ensuite la muralière ancrée D G , les chevrons, volige etc

Ensuite on a pu recouper les angles sur les croix de St André pour les rentrer en force dans leurs logements
J'ai lardé quelques longues pointes de 140 (trou préalable) pour les maintenir en place

On a fini par tout cheviller

Pierro
( Modifié )

Merci Oliverte

cray

Inspirant pour chez moi, c'est un sacré boulot !

ecto1

super beau! cela me fait penser que dans certains coins en Alsace les croix en bois étaient faîtes à chaque naissances ce qui permettait de savoir si une famille était féconde. (PS surtout région de Colmar).
