niclasse

Gabarit pour Gorge profonde

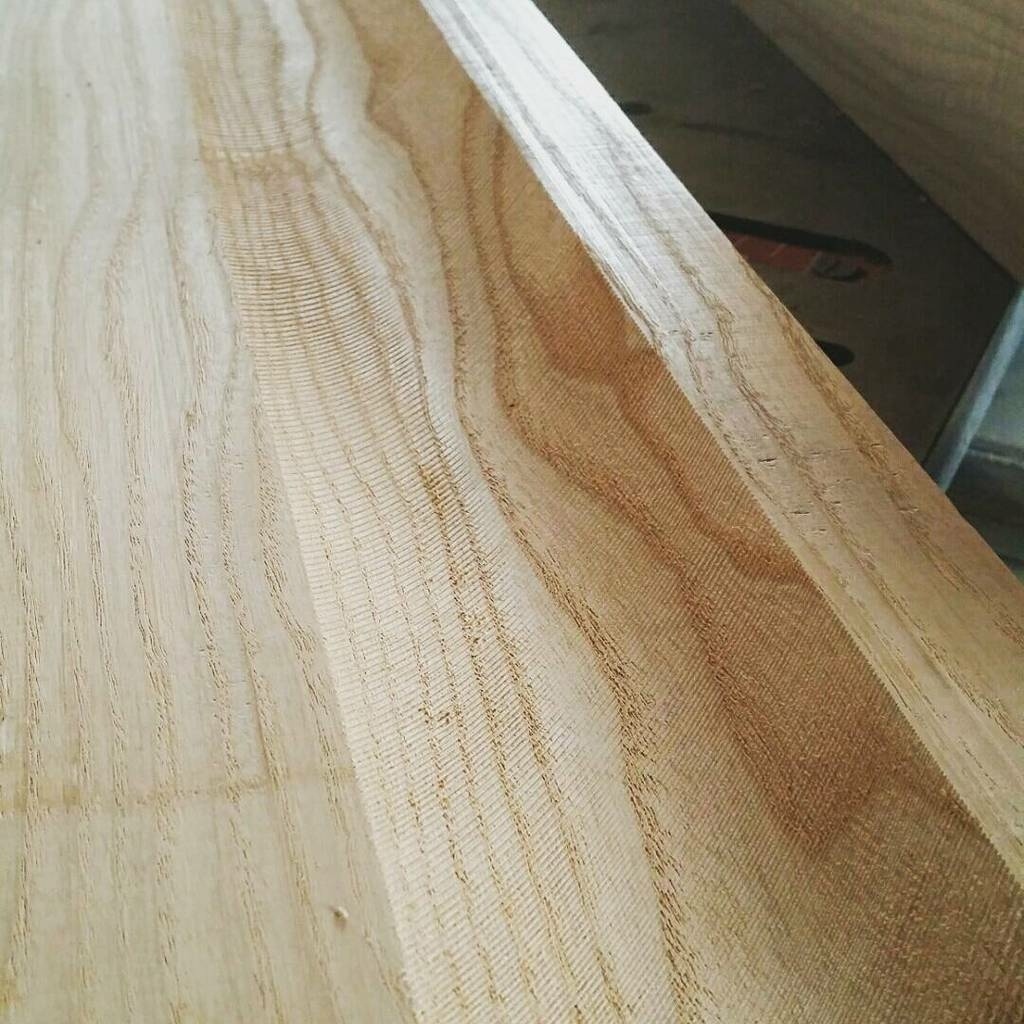

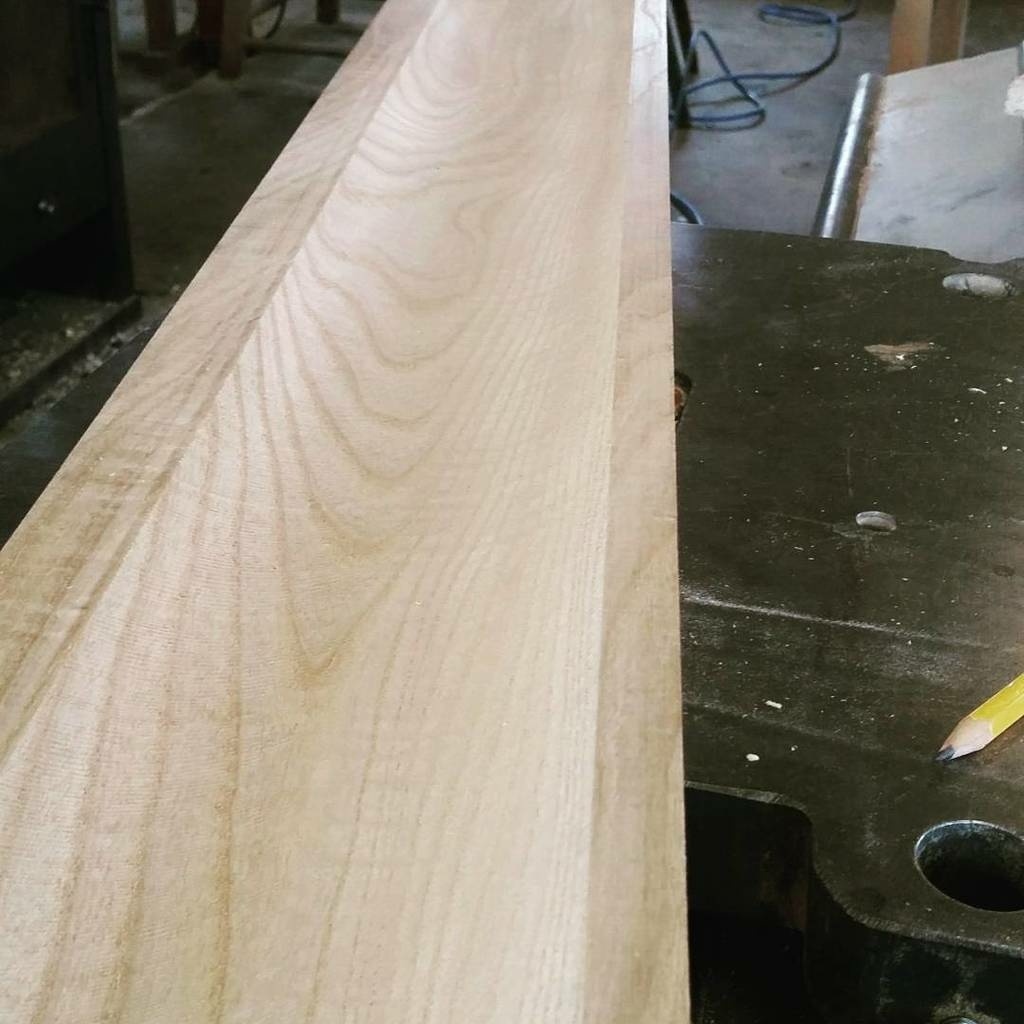

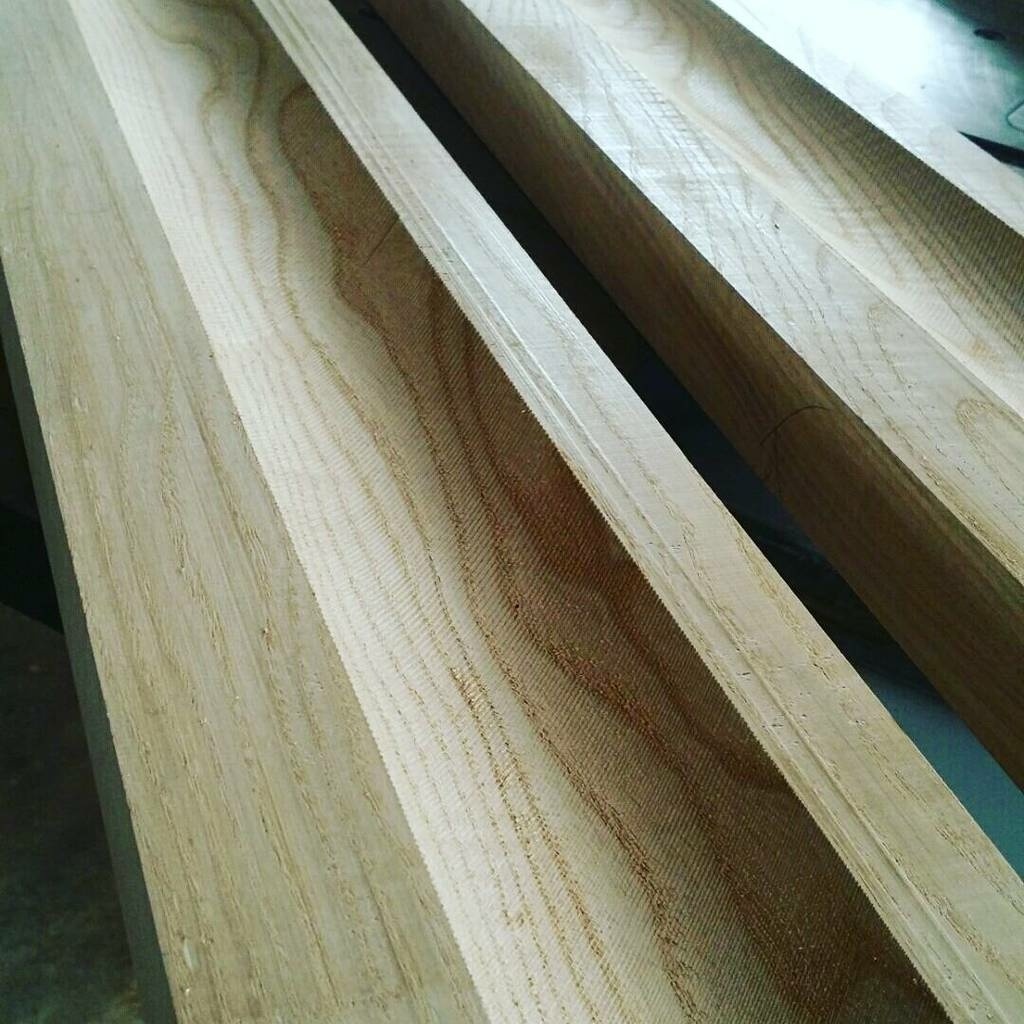

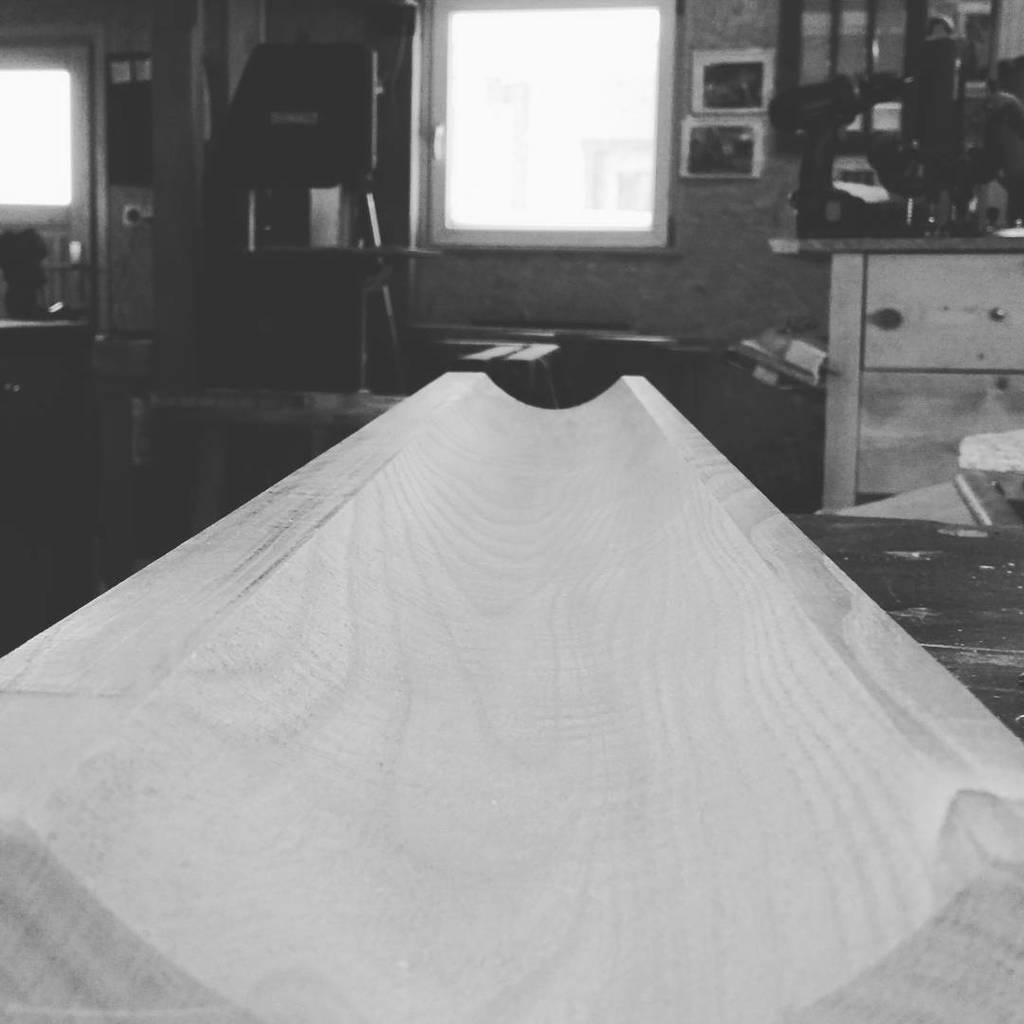

Sur un nouveau projet, je dois réalisé des grosses gorges que je ne pouvais pas façonnet à la toupie ou à la défonceuse.

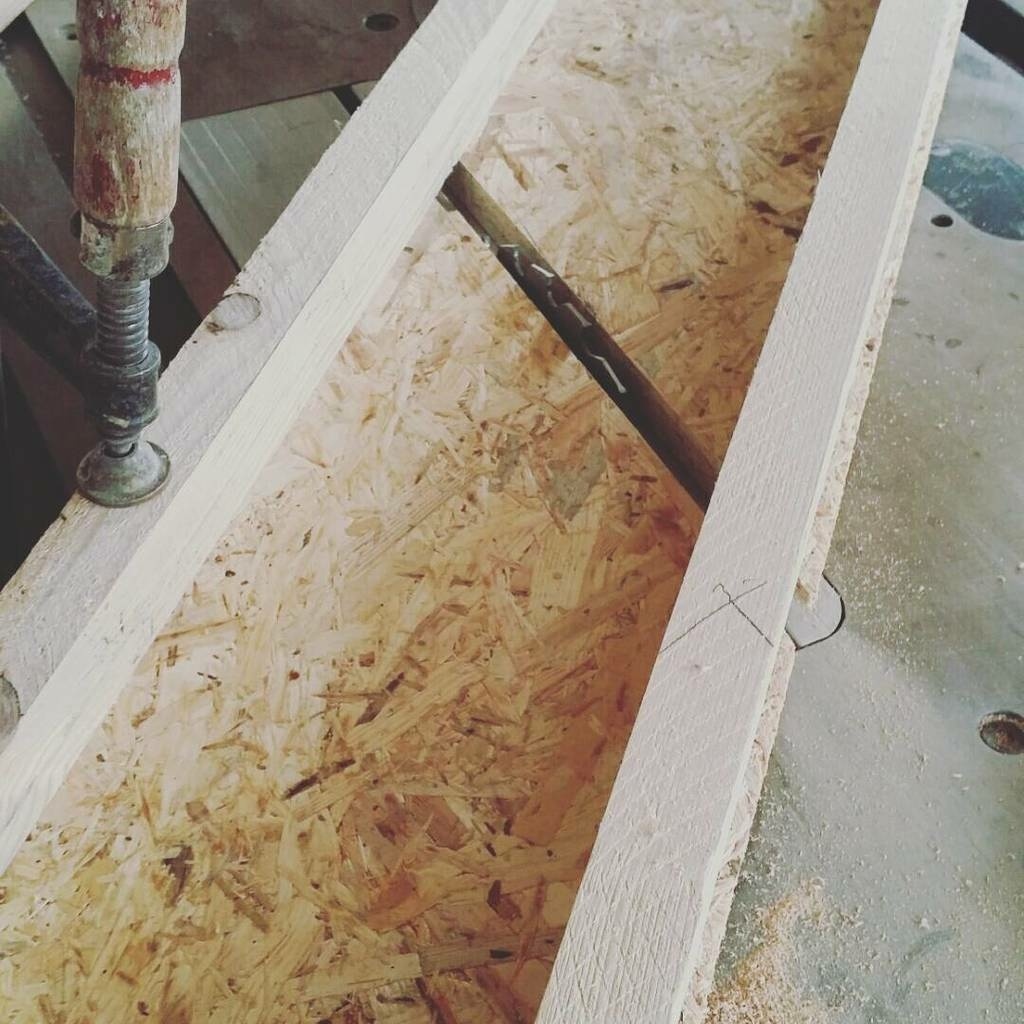

Je donc fabriqué un montage pour les réaliset à la scie circulaire, sur le même principe que mon gabarit pour le vide clef de ma console d'entrée.

Publications associées


Discussions

niclasse  a publié la création "Gabarit pour Gorge profonde".
il y a 3 ans
Vic66
( Modifié )

Très astucieux, bravo ! Quel degré utilise-tu pour ton gabarit par rapport a ta lame ?

niclasse

Merci bcp. Pour l angle je n ai pas fais de calcul savant... Ç est simplement à 45°

Vic66
( Modifié )

niclasse merci ☺

kaj
( Modifié )

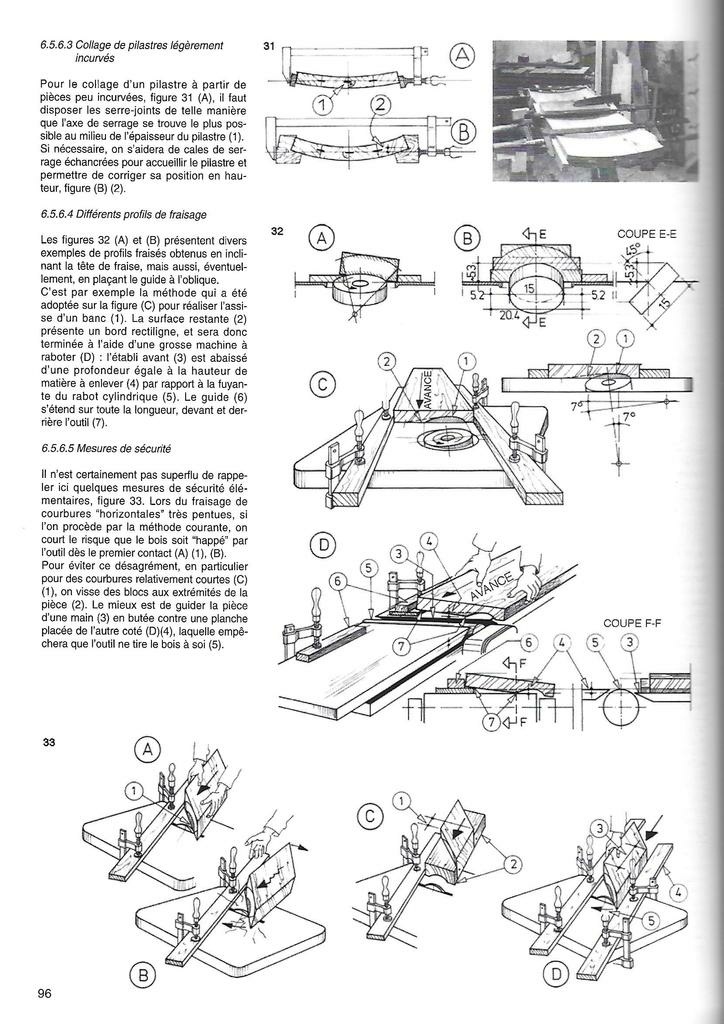

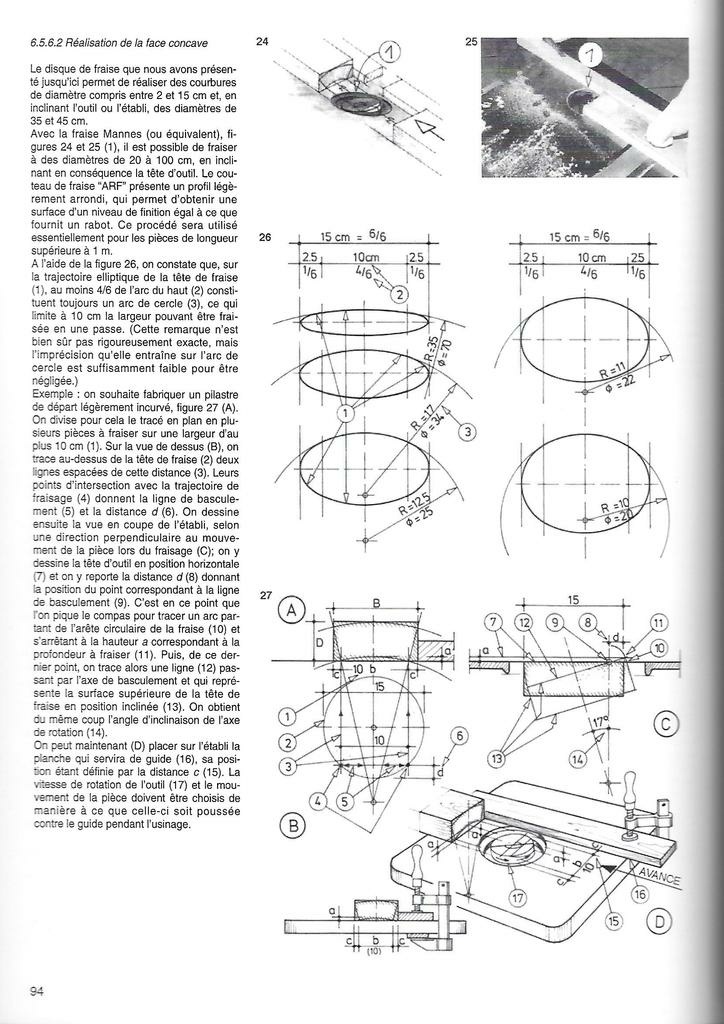

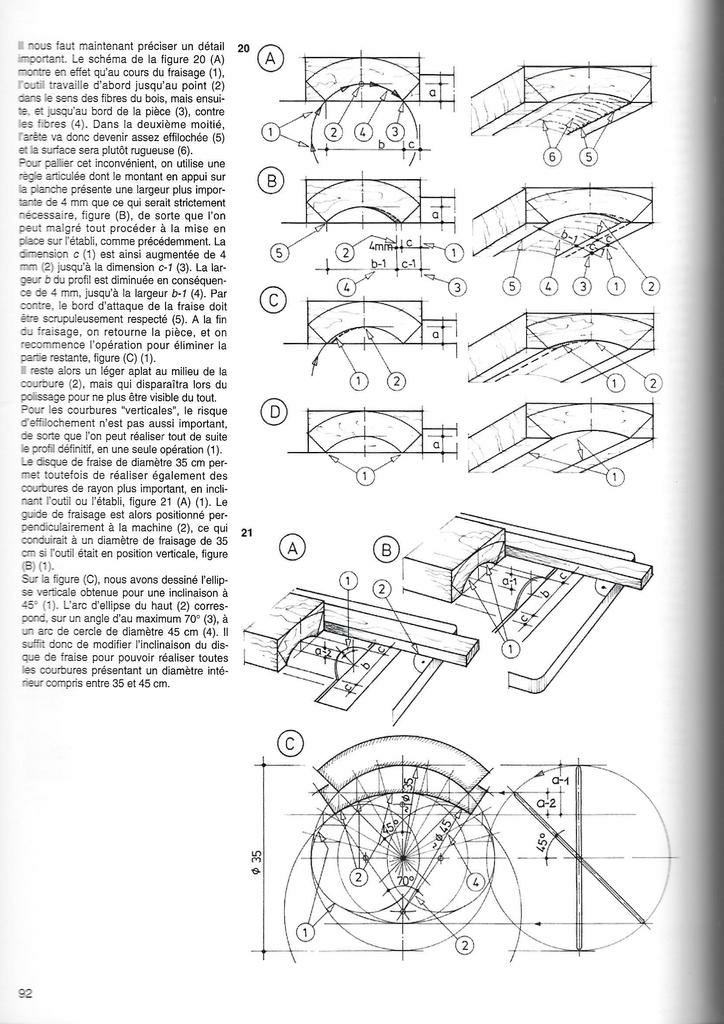

A propos de la question de Vic66 voici un extrait du livre de Willibald Mannes: Construction artisanale d'escaliers en bois.

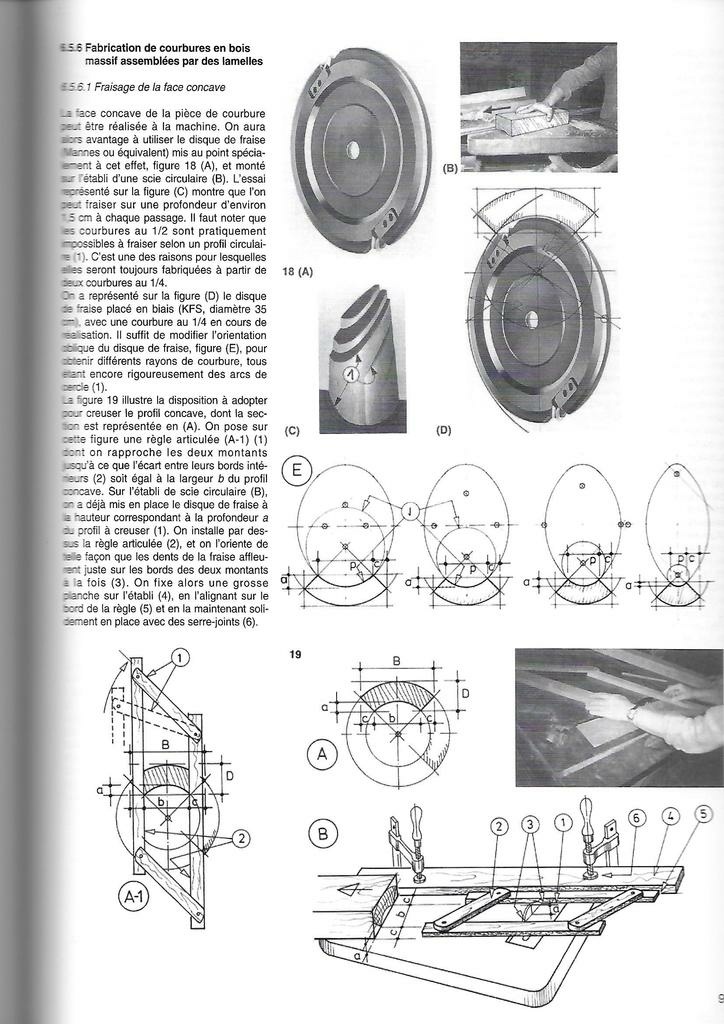

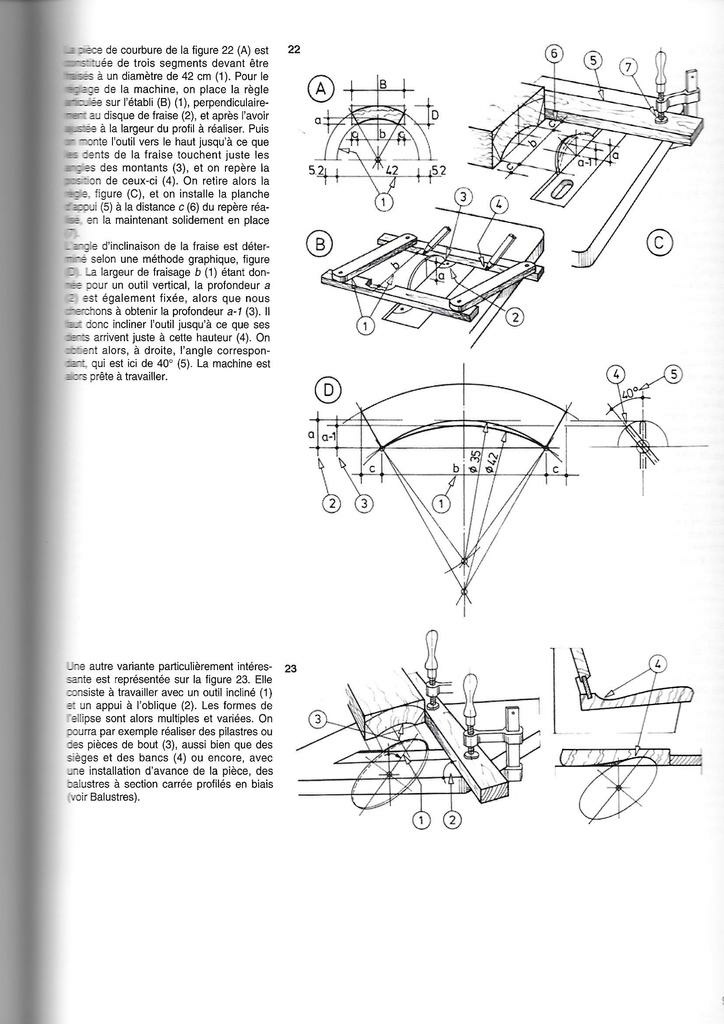

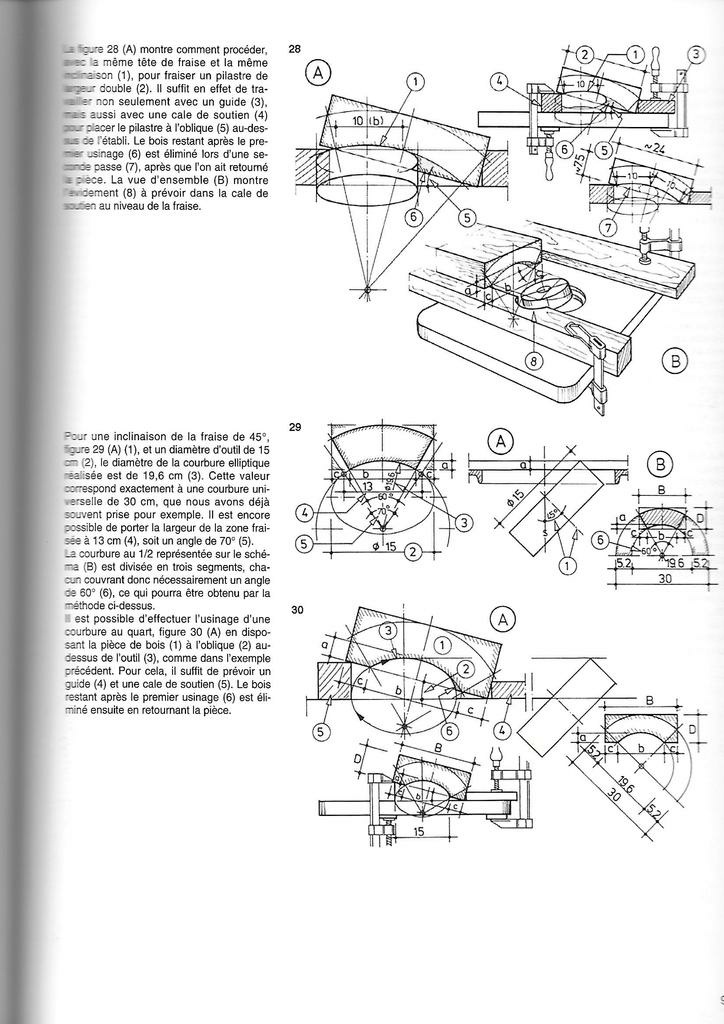

L'auteur a fait fabriquer un outil spécial pour ce genre d'usinage, il présente un usinage en inclinant la lame de scie pour d'autres formes intéressantes et aussi avec une toupille inclinable avec outil en bout d'arbre.

kaj
( Modifié )
sylvainlefrancomtois
( Modifié )

kajmed je l avais pas lu celui ci !!! ça c est de la demo !!

kaj

Ce livre est une mine d'or pour les usinages spéciaux!

jules
( Modifié )

Des gorges profondes ...

Je dois avoir l'espris male placée🙄🙄 ???

RIRI212

Beeeeennnn.....

Bapak

Pareil mort de rire au titre

niclasse
( Modifié )

Heu vous avez penser à quoi ?
Non mais hoooo on est sur un forum de boiseux pas sur youporn 😂😂😂😂
Si Boris savait ça 😂😂😂

Sérieusement je trouvais ce titre bien drôle 😉

Jean Galmot
( Modifié )

Monsieur est cinéphile 😂 😂 !!

gatien

Lol, ou historique ! Cette demoiselle est à la base d'un des plus gros scandale ameriquain... Le titre m'a également fait rire

Syldesalpes
( Modifié )

Bien vu.
Vivement la suite

niclasse

Merci, pour la suite je dois me dépêcher, ça doit être fini pour la fin de l année

sylvainlefrancomtois
( Modifié )

méthode utilisée pour les noyaux creux d escaliers ,entre autres !!

belle demo niclasse

niclasse

Hello, merci bcp.
Je n y connai pas grand chose au escalier. Ç est tellement complexe que ç est vraiment un truc à part.
Venant de toi ton commentaire me touche. Merci

sylvainlefrancomtois
( Modifié )

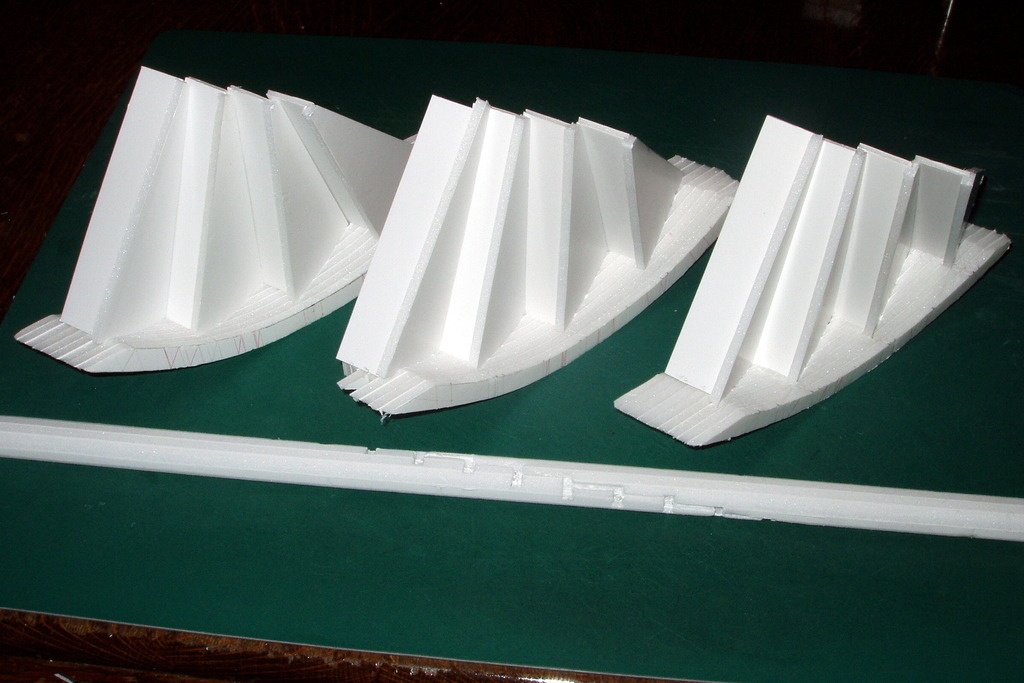

niclasse un petit cadeau en avant première !! ton système pourrait être utilisé pour une maquette d escalier courbe !

kaj
( Modifié )

Beau boulot niclasse et super la maquette Sylvain +1 pour ton commentaire.

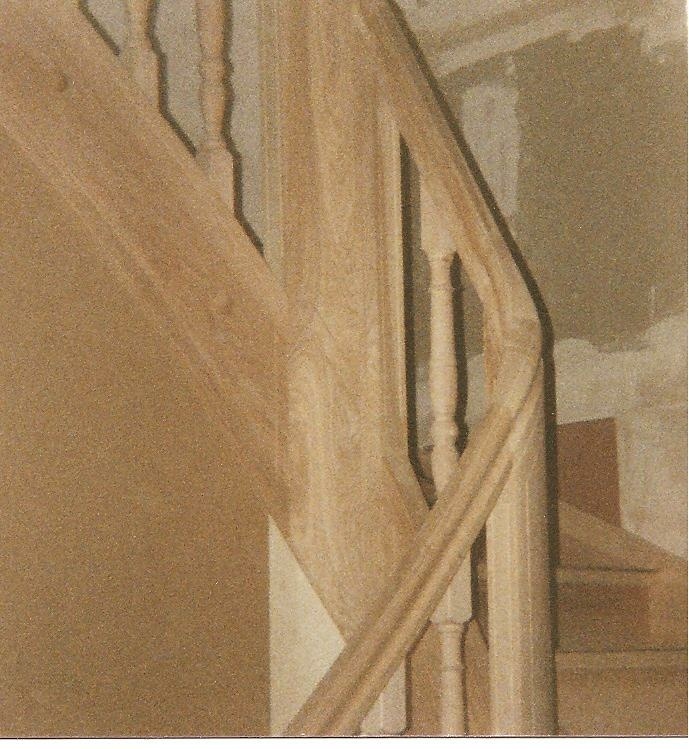

Un exemple de noyaux fait avec cette méthode

sylvainlefrancomtois
( Modifié )

kajmed merci +1

ecto1
( Modifié )

bien joué niclasse

ebenober

Système très ingénieux, j'essaierai de m'en souvenir !
As-tu obtenu directement un état de surface correct, ou as-tu dû poncer ? Dans ce cas, comment ?
