sanglier

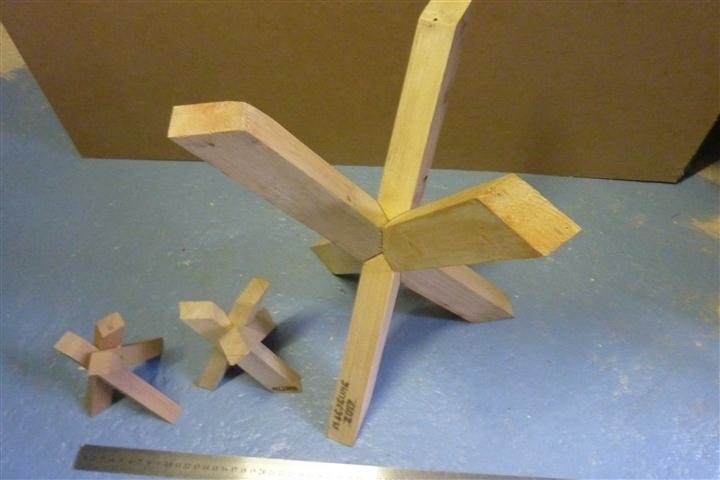

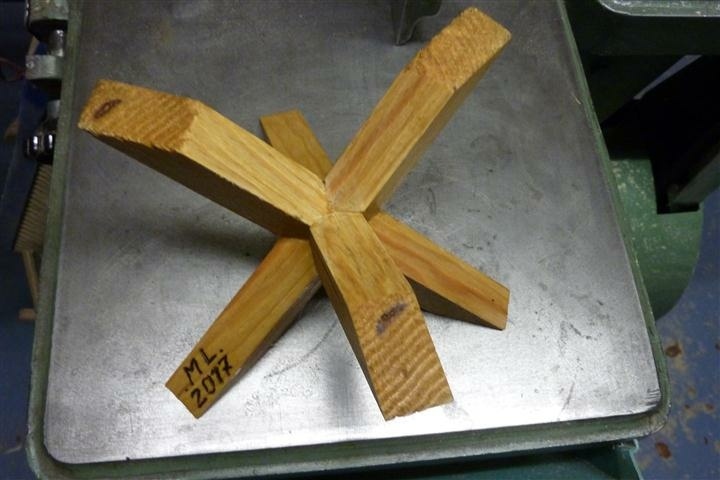

Pietement 3 pieds à 55 degres croisés

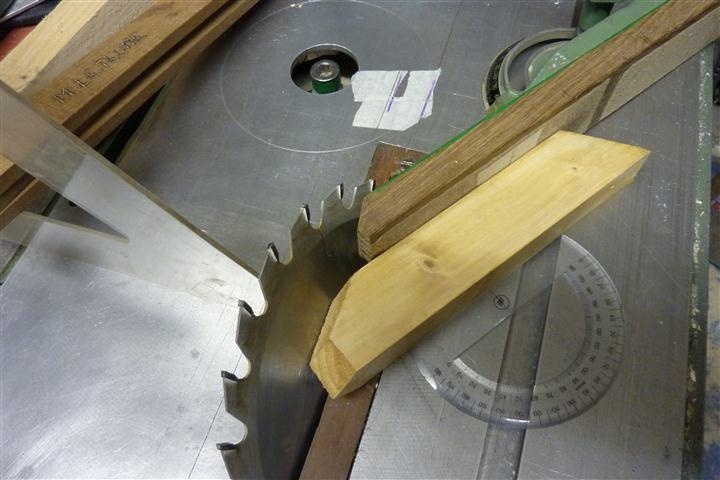

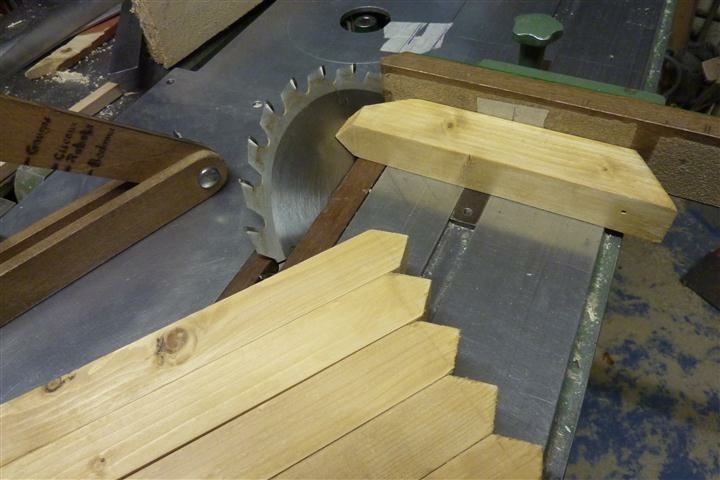

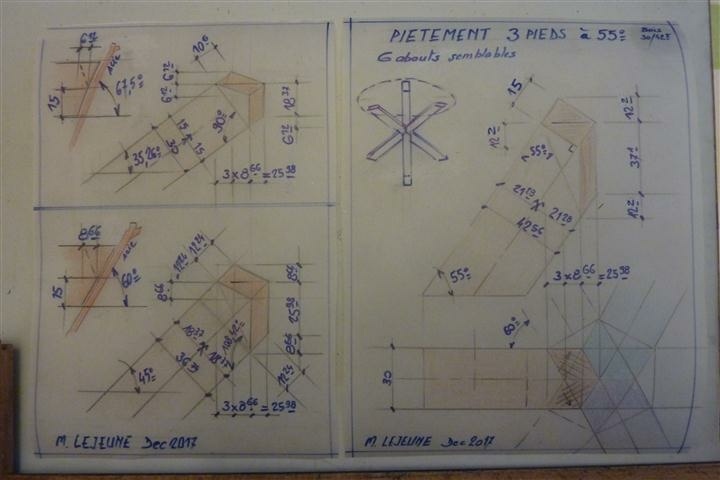

Experimental ...solidité mediocre car collage en bois debout ... le "grand ecart " des pieds assuré ( tous les arbaletriers ont en pied un entrait ou à mi hauteur un entrait retroussé ) realisé en sapin section 30x42,5mm. htr35 cm. env .... la pente des pieds impose la section des bois renforts des croisements impossible (en horizontal et vertical )...... dessin indispensable ....ce trepied : 18 coupes à la scie au total...

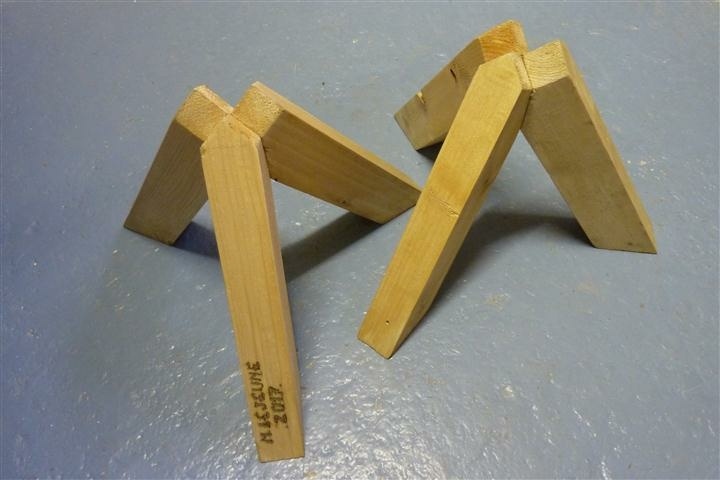

derniere photo : pieds à 33 ,26° soit 2 coins de cubes assemblé en symetrie ... bois de 20x20 mm.


Discussions

sanglier  a publié la création "Pietement 3 pieds à 55 degres croisés".
il y a 6 ans
Boris Beaulant

Haha, on savait bien que c'était un défi pour toi ça ;)

kaj

C’est le top !
En plus de ton épure,tu calcule tout en trigo?

niconathy
( Modifié )

Moi qui ai des problèmes avec les angles, je , ... , comment dire, j'admire. Merci pour l'exercice et la compréhension de la faiblesse de cet assemblage.

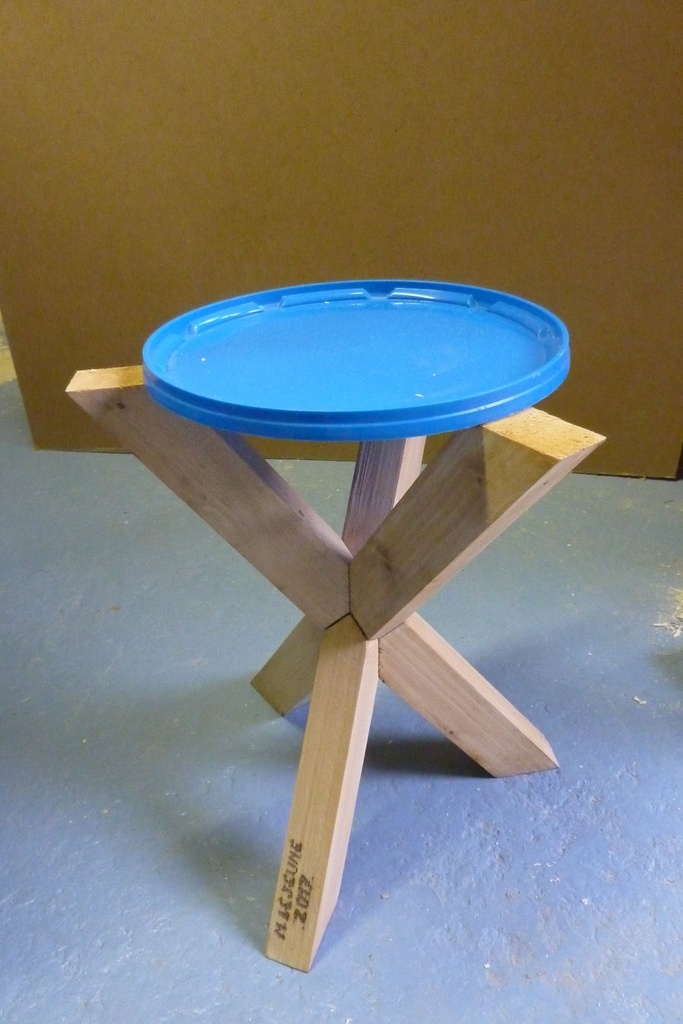

Sinon, le plateau, peut mieux faire, non? Sauf si le pietement ne supporte pas mieux 😜 😂😂😂

MOWD

Fan de cristallographie?

sylvainlefrancomtois

belle démo !!!

ecto1

belle prise de tête.
