BIBI

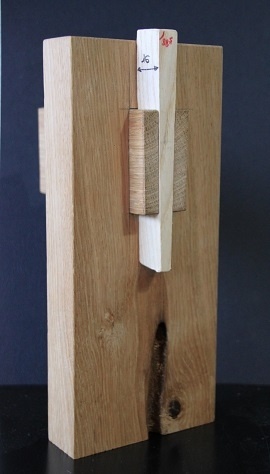

Assemblage bois astucieux


essai concluant de cette assemblage :
.réalisation de la rainure en queue d'aronde du tenon à la scie (76°)
.réalisation de la clef avec les chants a 76° et d'un angle de 88.5/89° a l'aide du guide à onglet
( prévoir un brut de clef de 100*150 pour faciliter l'ajustement et l'usinage de cette pièce)


Discussions

BIBI a publié la création "Assemblage bois astucieux".il y a 1 an
Boris Beaulant


Question bête, mais ça empêche pas complètement le tenon de ressortir.
En tirant fort, il sortirait, non ?

BIBI

la clefs n'est pas droite , elle est conique de 1 a 1.5 ° de chaque coté donc le tenon s'écarte et prend la forme de la clef.
j'étais septique en me disant que les cotés seront fragile mais non 8mm suffit!
montage très solide vraiment surpris a essayer!

Boris Beaulant


Ce que je voulais dire, c'est que le clef peut "glisser" latéralement. Et donc ne plus retenir le tenon. Là ça fonctionne par "friction" et non par "blocage", non ?

Niouniou


+1 aussi à mon avis, ou alors il faut faire une entaille dans le tenon mortaisé, mais pas simple à mettre en oeuvre...

Didier


Le risque, c'est peut-être de fendre les planches si on tape trop fort sur le coin.
Quand le coin est d'équerre par rapport aux fibres, c'est plus solide.
D'un autre côté, la surface serrée est plus grande ce qui doit mieux le bloquer.

sanglier


n'est pas utilisé en charpente ... serait dangereux...

BIBI

lol non c'est juste pour du mobilier!

ebenober

BIBI

oui!
