racmterrof

Rallonge de table


Suite a la création de zéloko relative aux petits inconvénients rencontrés avec la souplesse de sa rallonge de table j'ai imaginé un autre système . une partie fixe a demeure sur la table de la dégau une partie amovible que l'on installe en quelques secondes dans le cas de grandes longueurs .

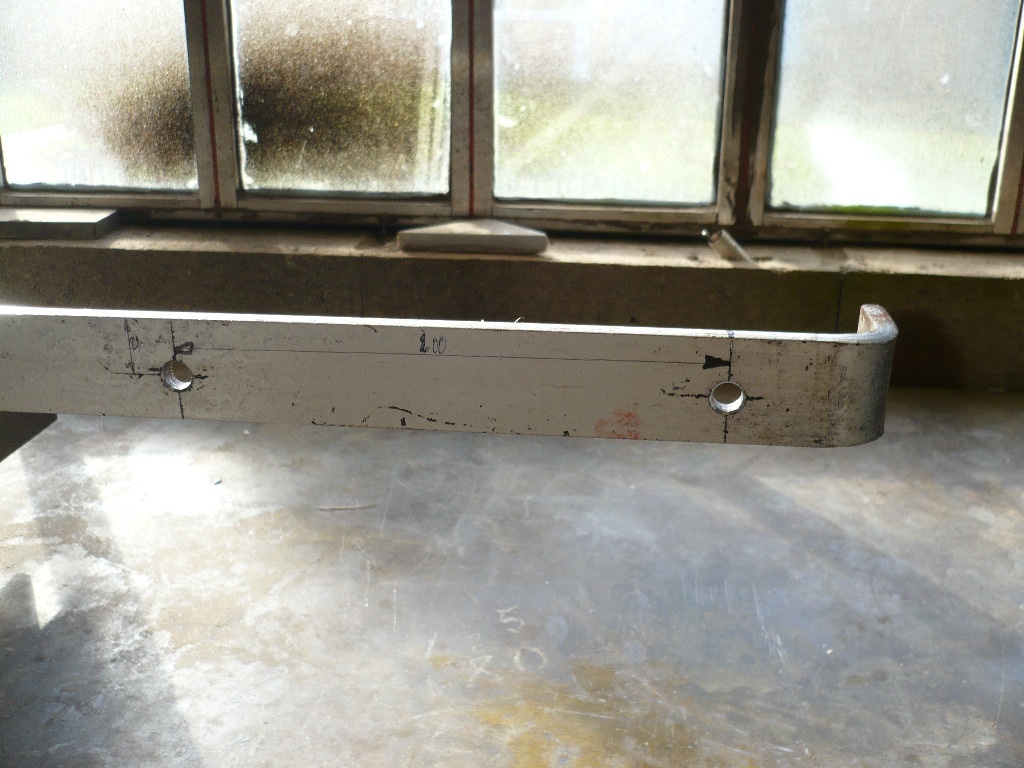

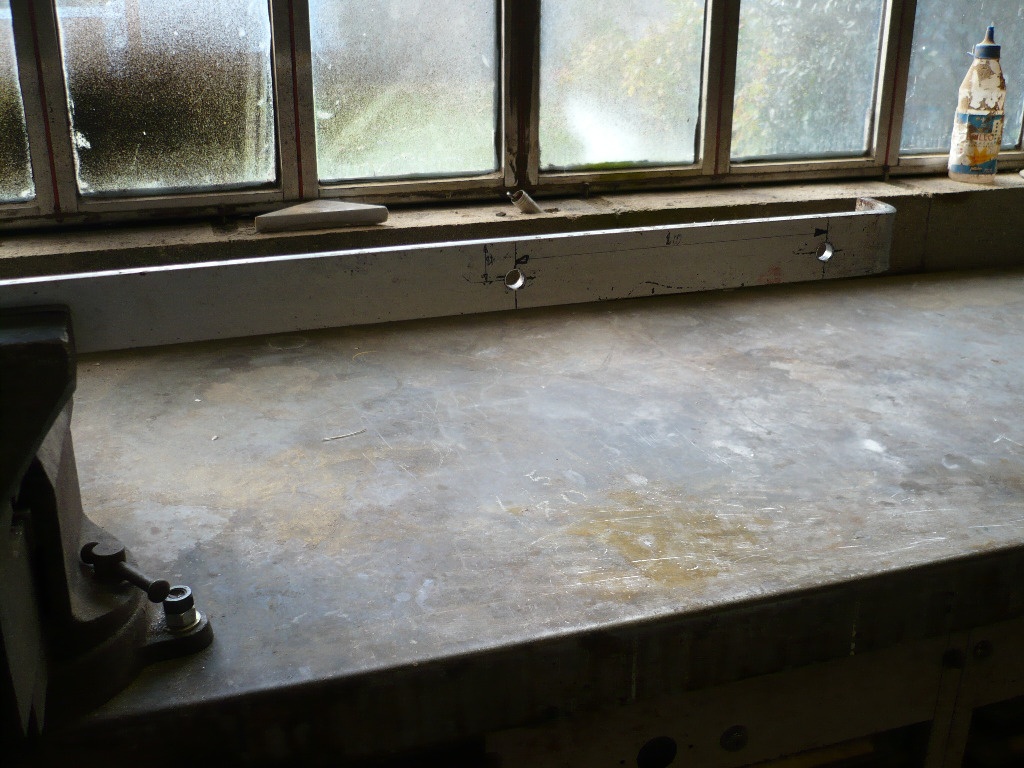

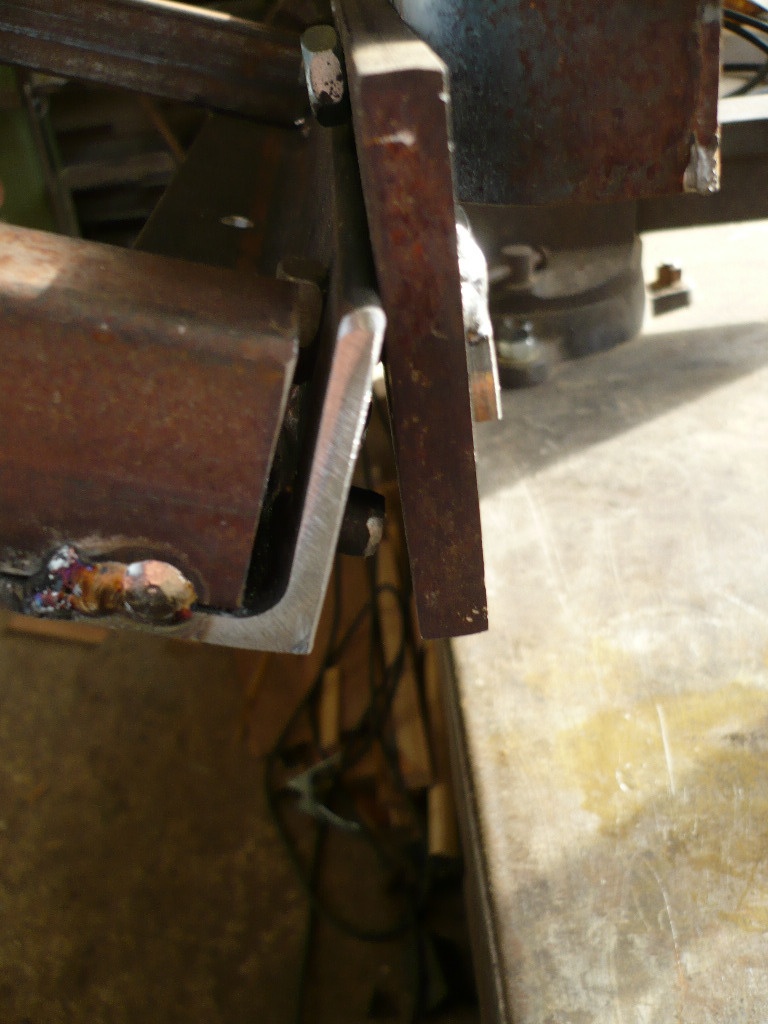

bénéficiant d'une dégau assez longue je n'ai pas monté la rallonge sur ma machine J'ai serré un fer plat sensé figurer une table de dégau dans l'étau son extrémité est arrondie comme le bord d'une table les trous diamètre 10.5 sont a créer pour la fixation de la partie fixe

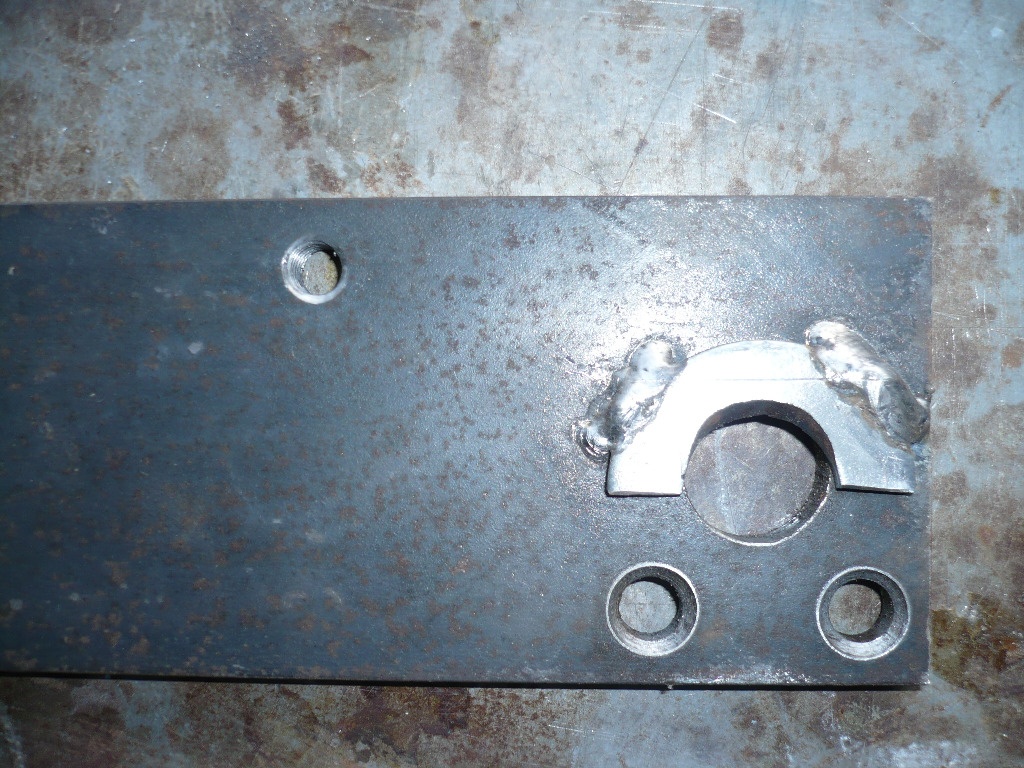

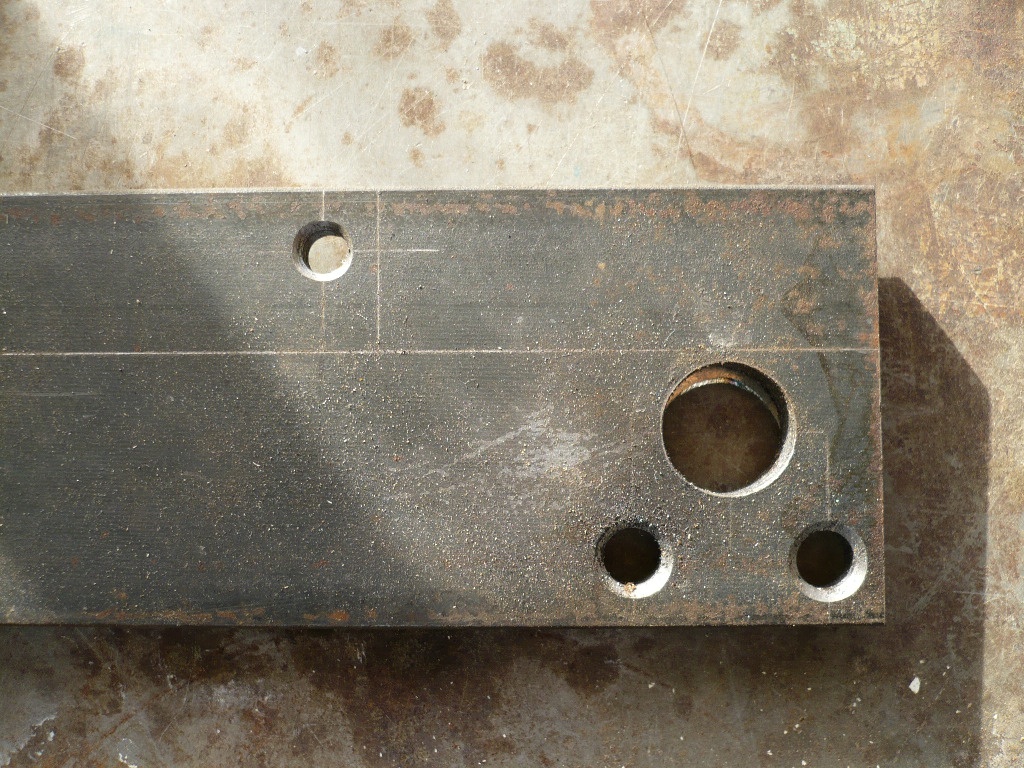

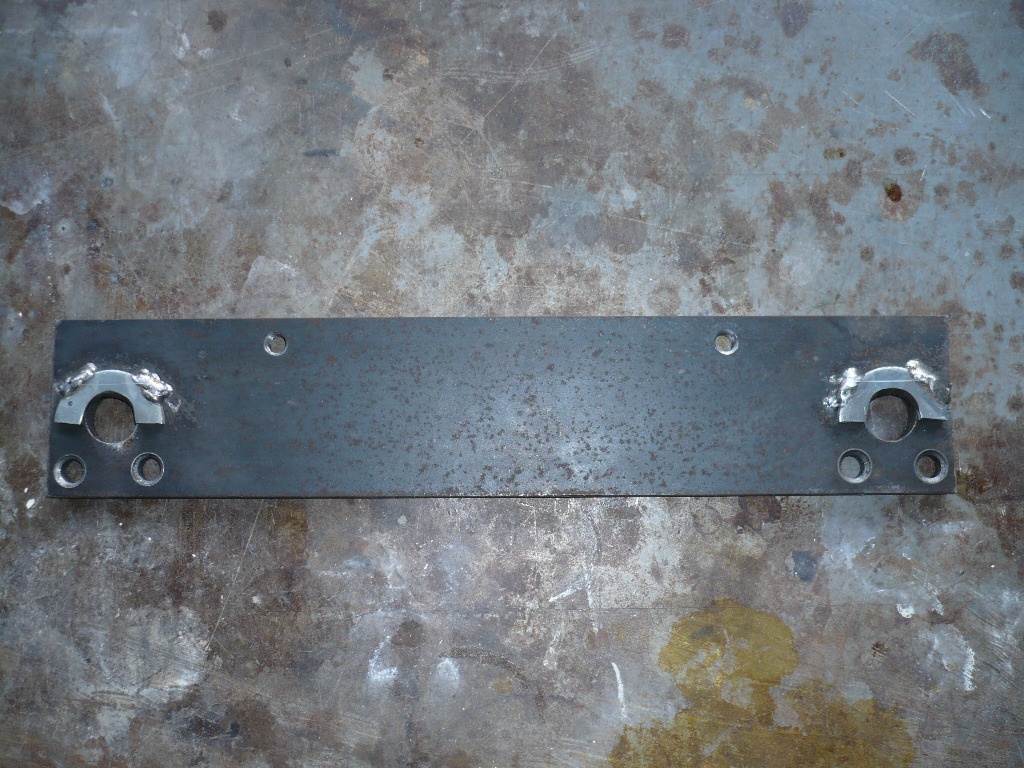

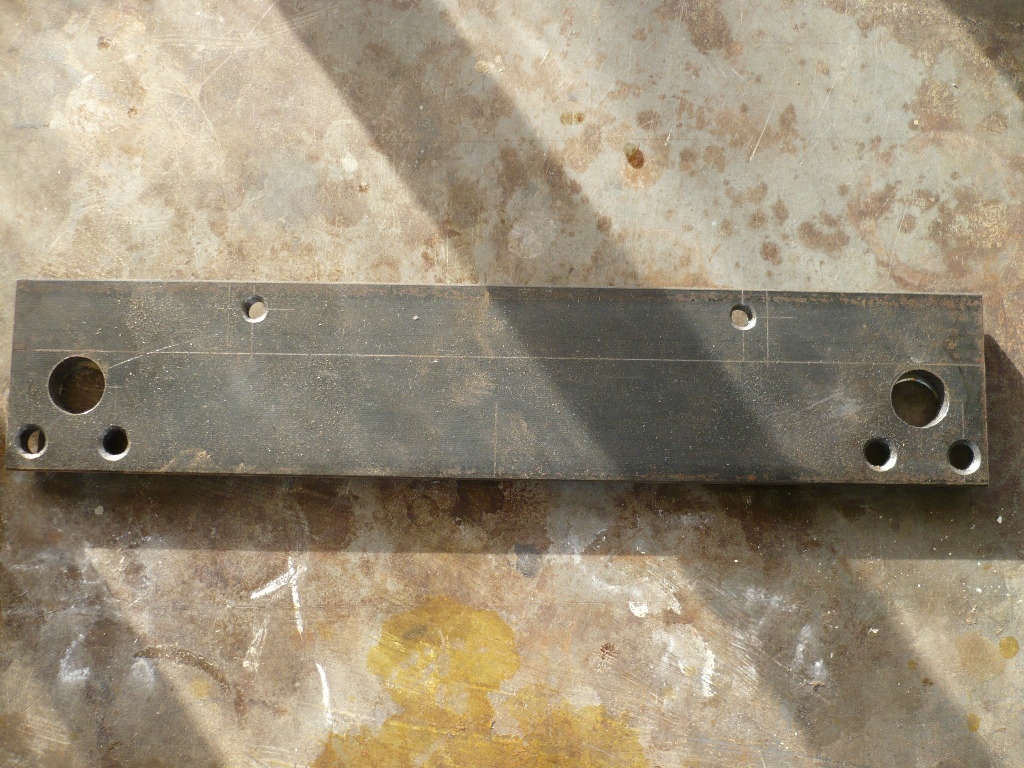

ensuite j'ai réalisé la partie fixe, qui se pose à 10mm sous la table, dans un fer plat de 8010 .On observe dans la partie haute les trous taraudés M10150 pour la fixation .En bas à gauche et à droite deux trous diamètre 23. 5 ,et quatre trous de diamètre 10.2 côté arrière j'ai souder deux demi rondelles pour faciliter le réglage des vis métaux têtes fraisées

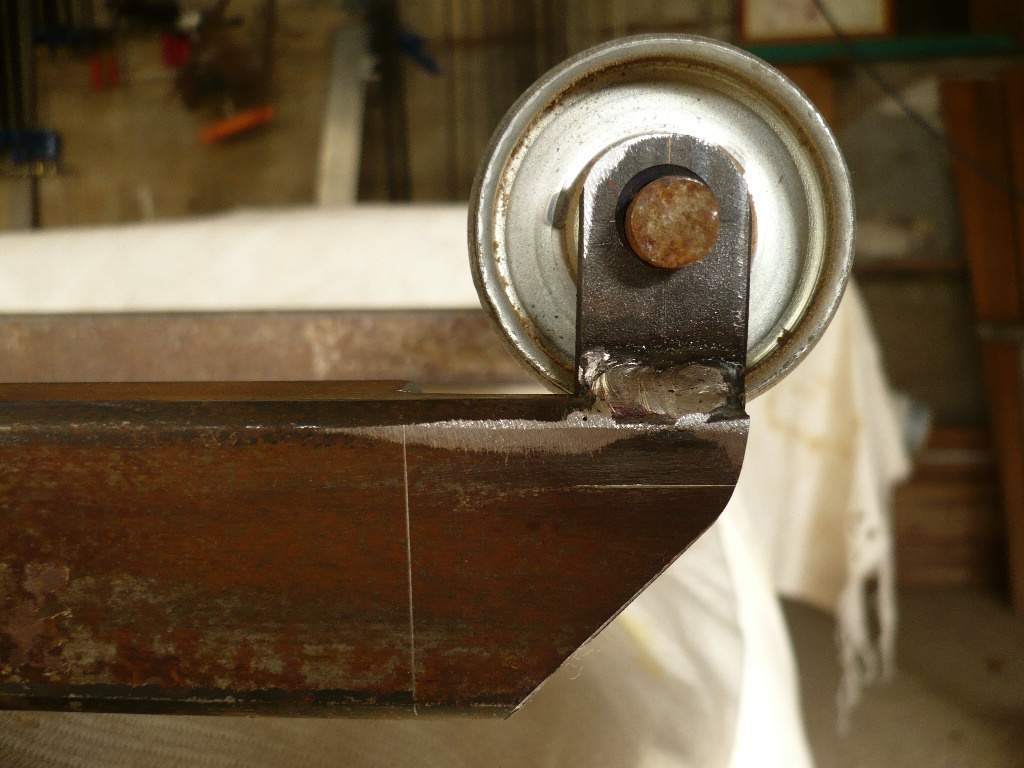

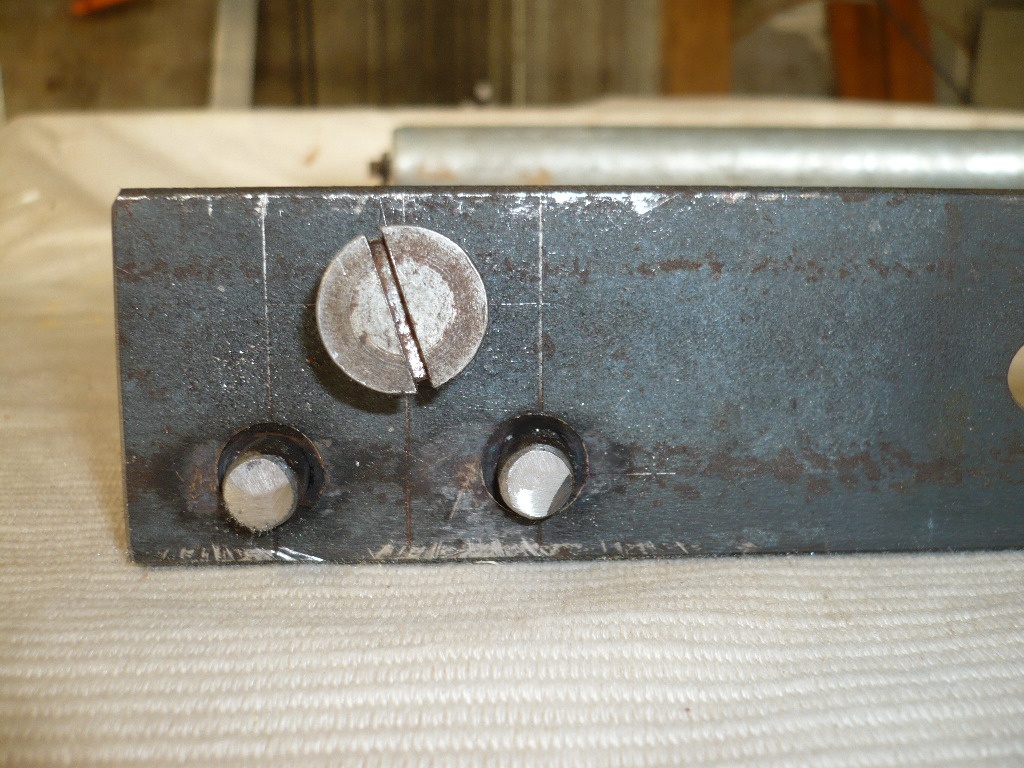

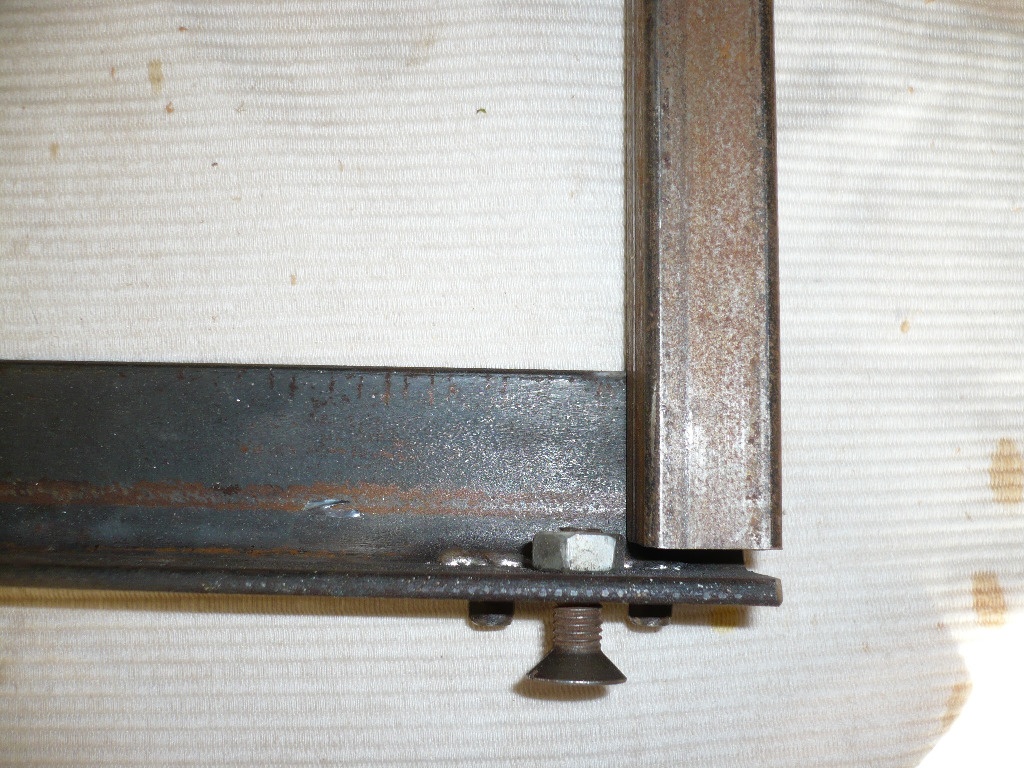

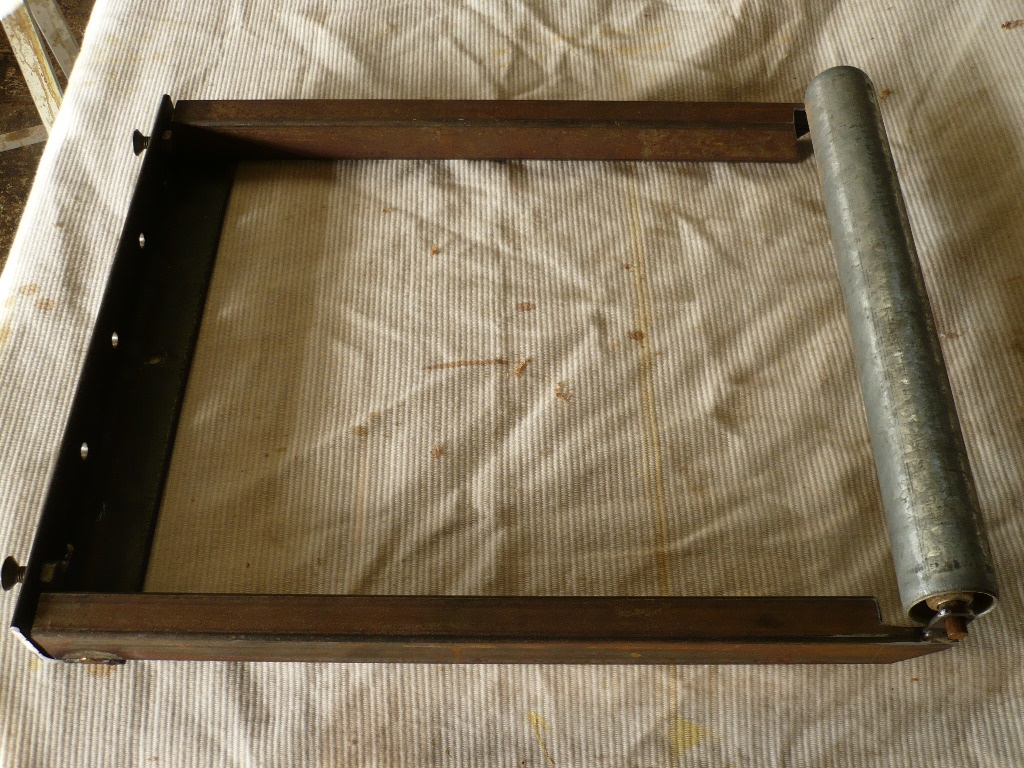

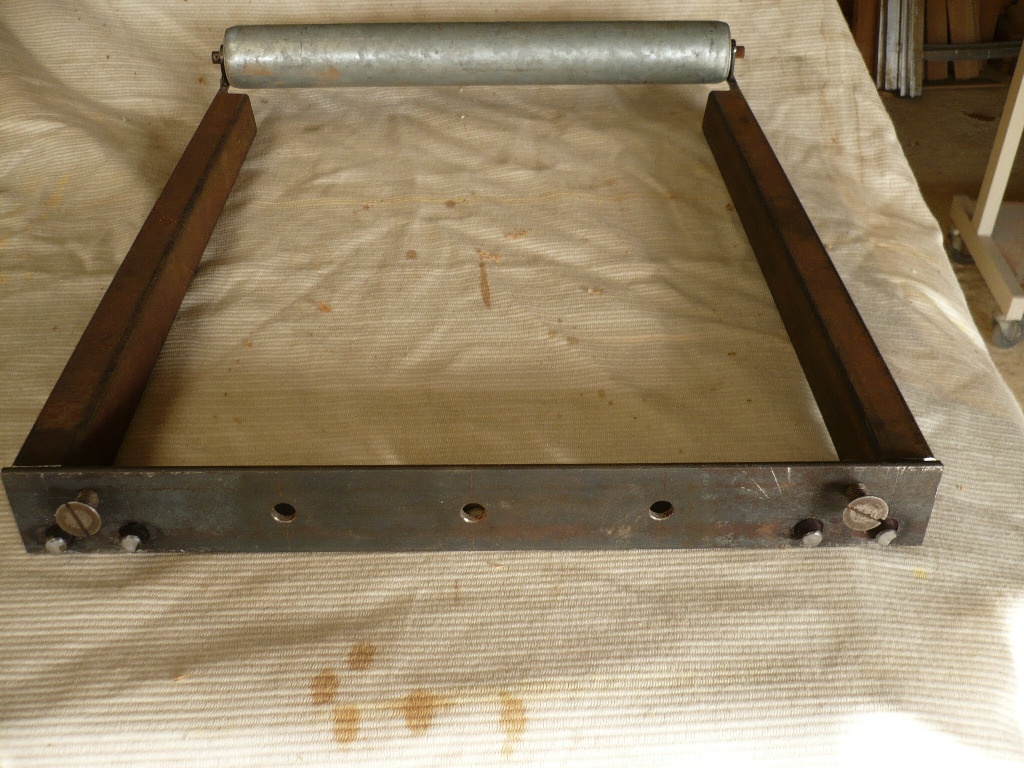

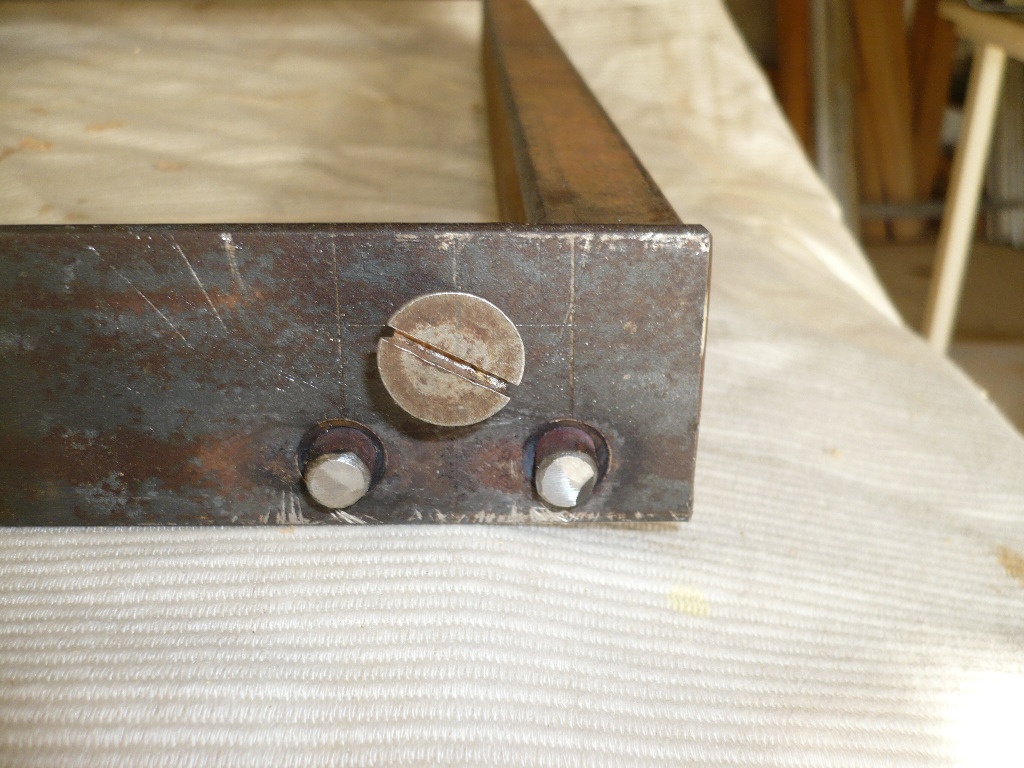

Puis la partie amovible avec son système de fixation réglable grâce à deux vis à métaux de 10*30 têtes fraisées et de stabilisation grâce aux quatre goujons diamètre 10 et le rouleau

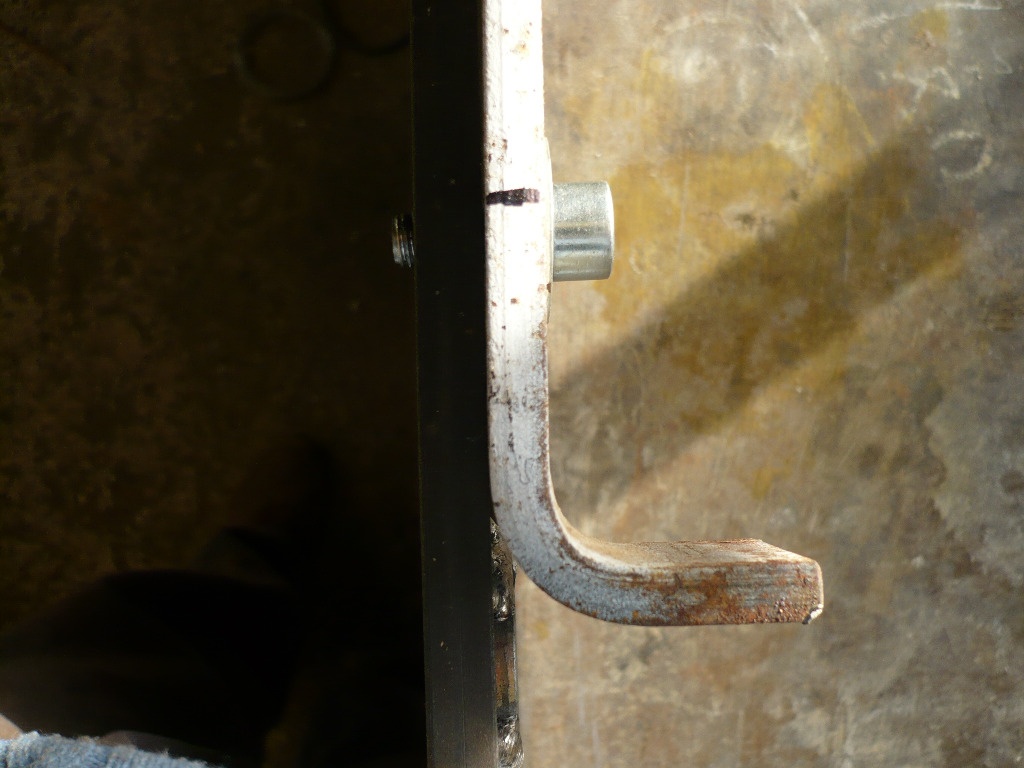

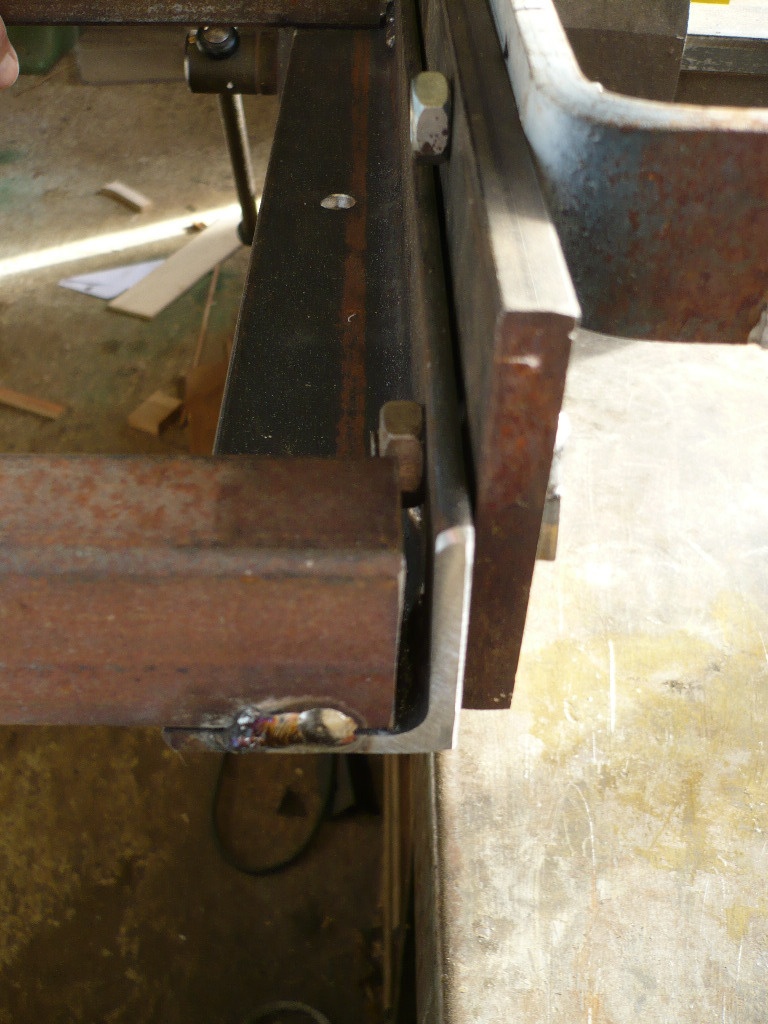

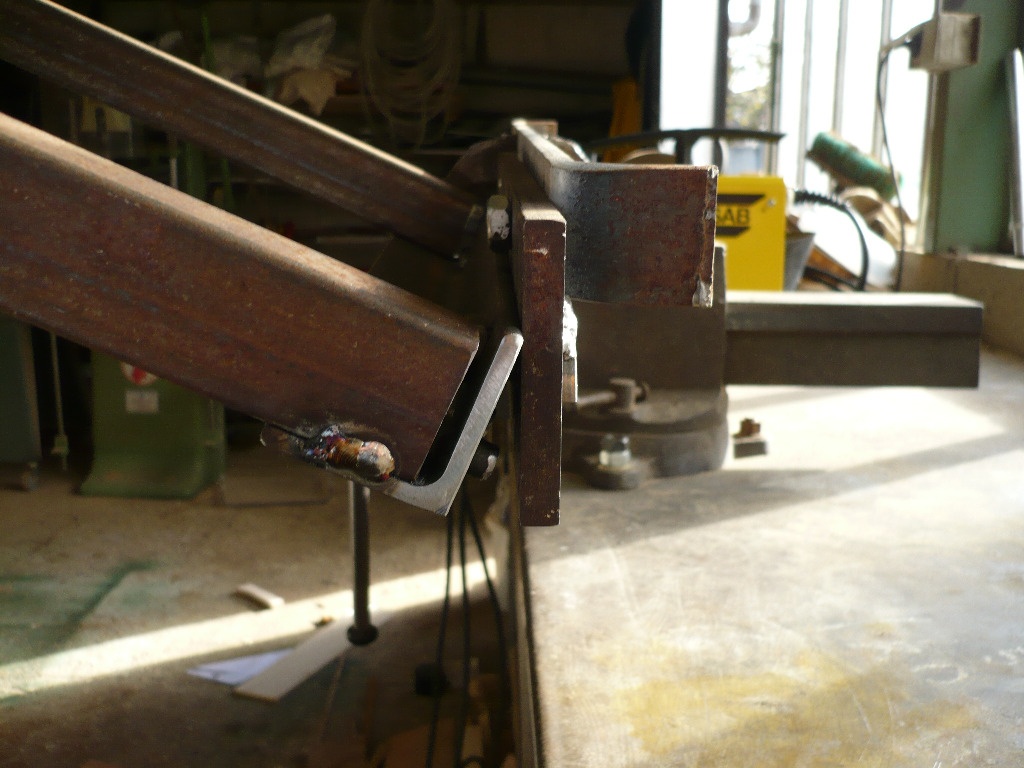

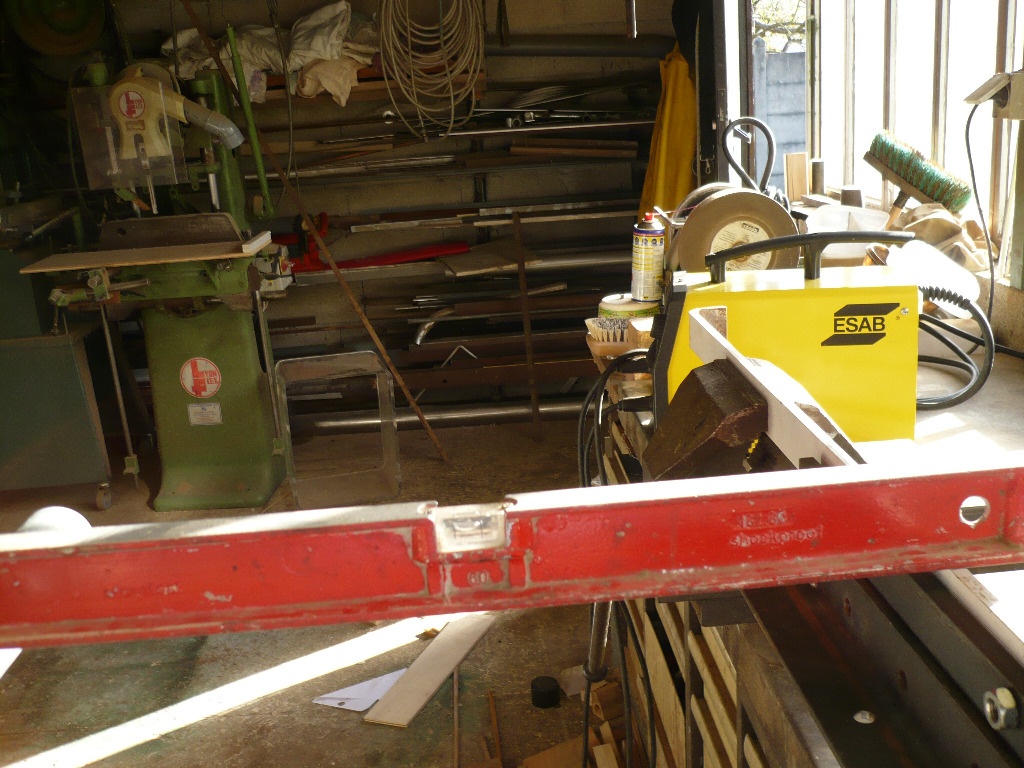

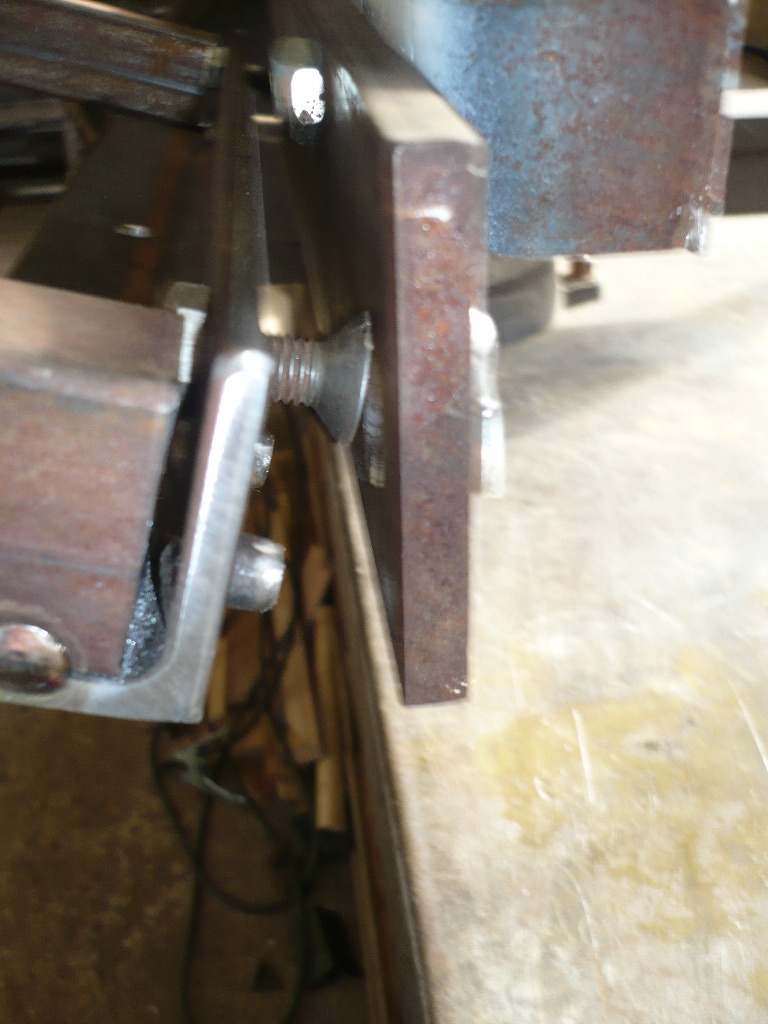

enfin le montage

Mis à jour

Discussions

Boris Beaulant
( Modifié )

Oui, mais du coup, c'est une rallonge à rouleau et non une surface plate.
Le rouleau va si la pièce n'est pas trop gauche, mais sinon, ça va pas trop.

Merci de tes expérimentations !

racmterrof
( Modifié )

Pardon je ne comprend pas ,un pièce gauche sur une surface plate ne porte pas partout?

Boris Beaulant
( Modifié )

Ca ne porte pas partout, mais ça porte la pièce toujours à la même hauteur quand elle est poussée. Avec un rouleau, dès que le point "haut" de la pièce a quitté le rouleau, la pièce "retombe".

racmterrof
( Modifié )

oui tu as raison

Klaus Loose

Salut,
il devraient être plusieurs roulés ?
LG
Klaus
