lilsaint

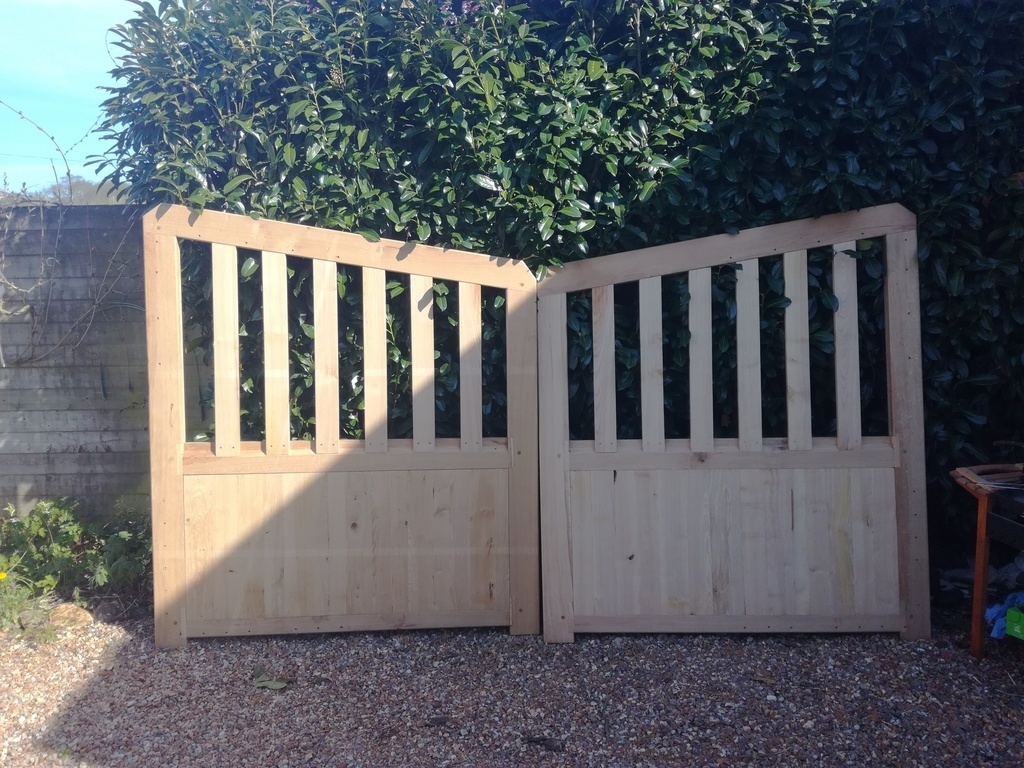

Portail double vantaux


Voici un portail réalisé pour mon beau frère et ma belle soeur.
Beaucoup d'erreurs, beaucoup de rattrapages mais je suis arrivé au bout.

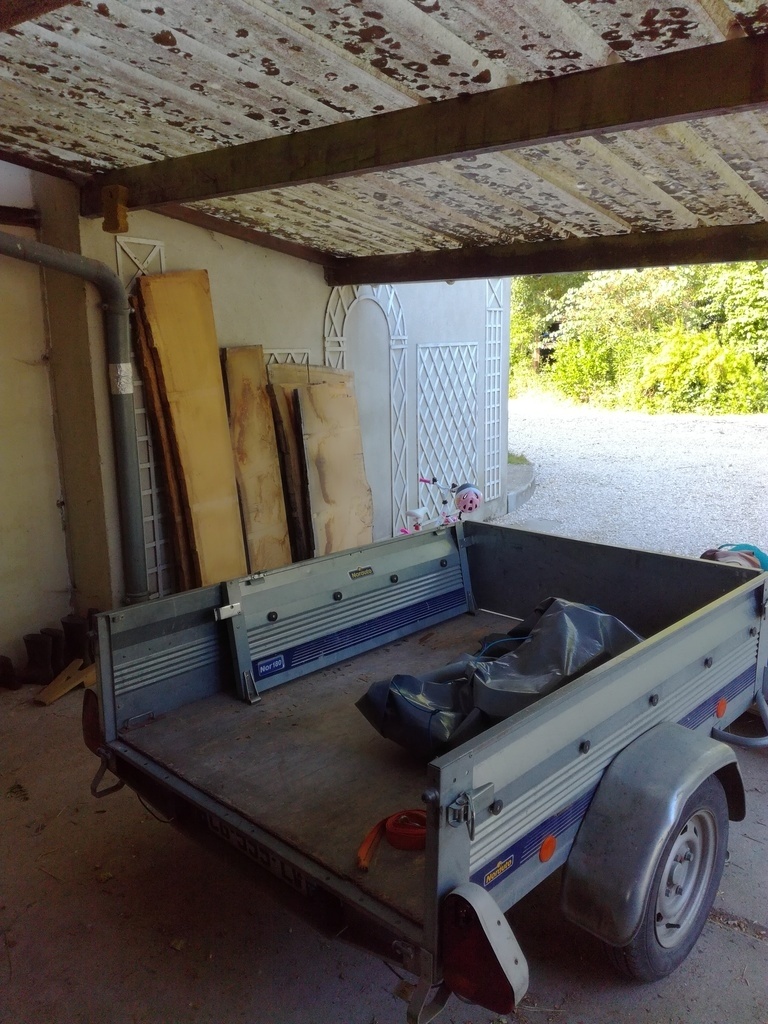

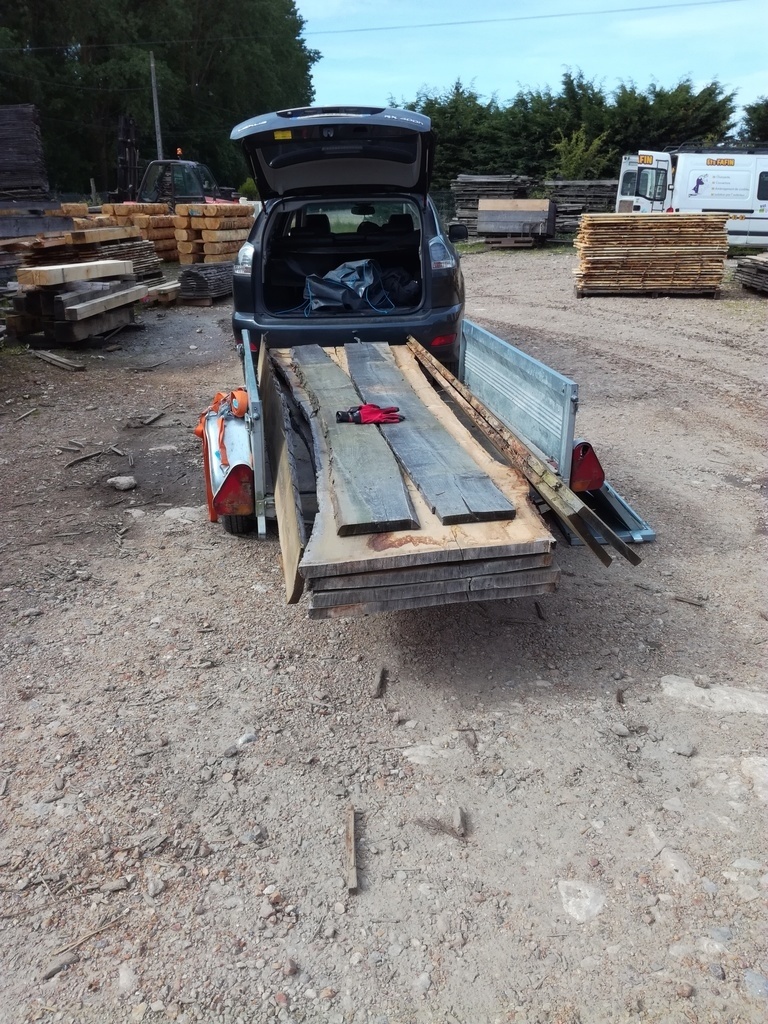

Ça démarre tjs comme ça, passage par la scierie pour acheter des plateaux de 54 et pré debit.

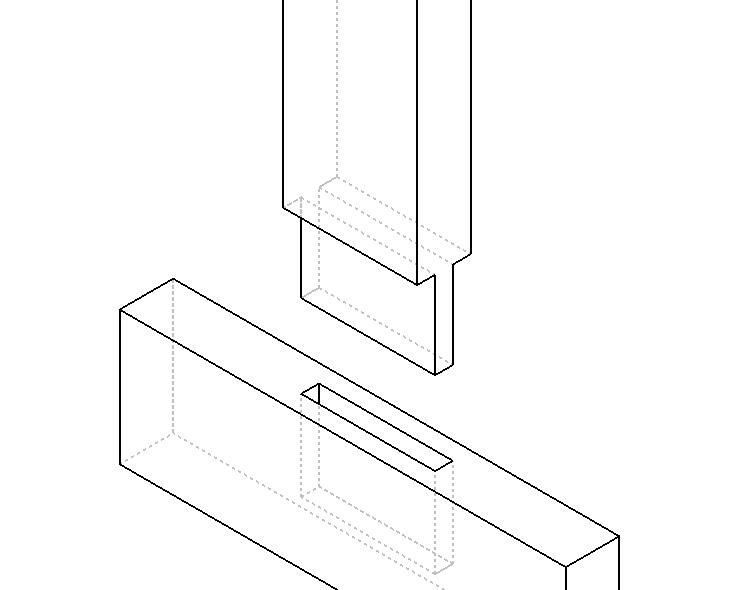

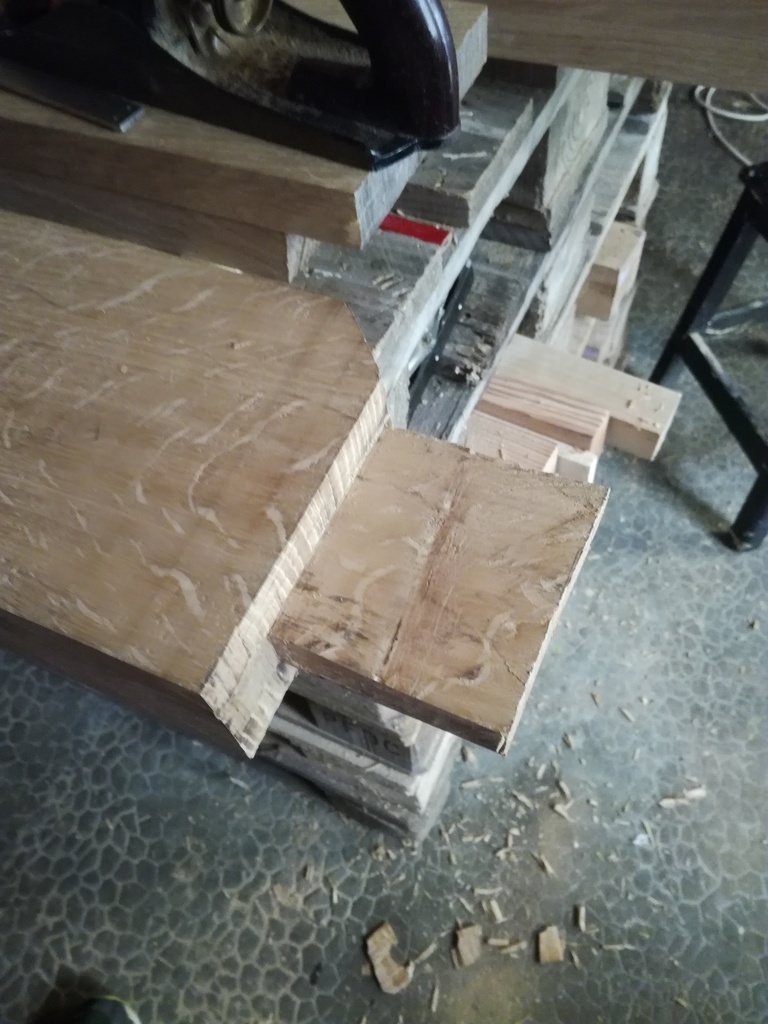

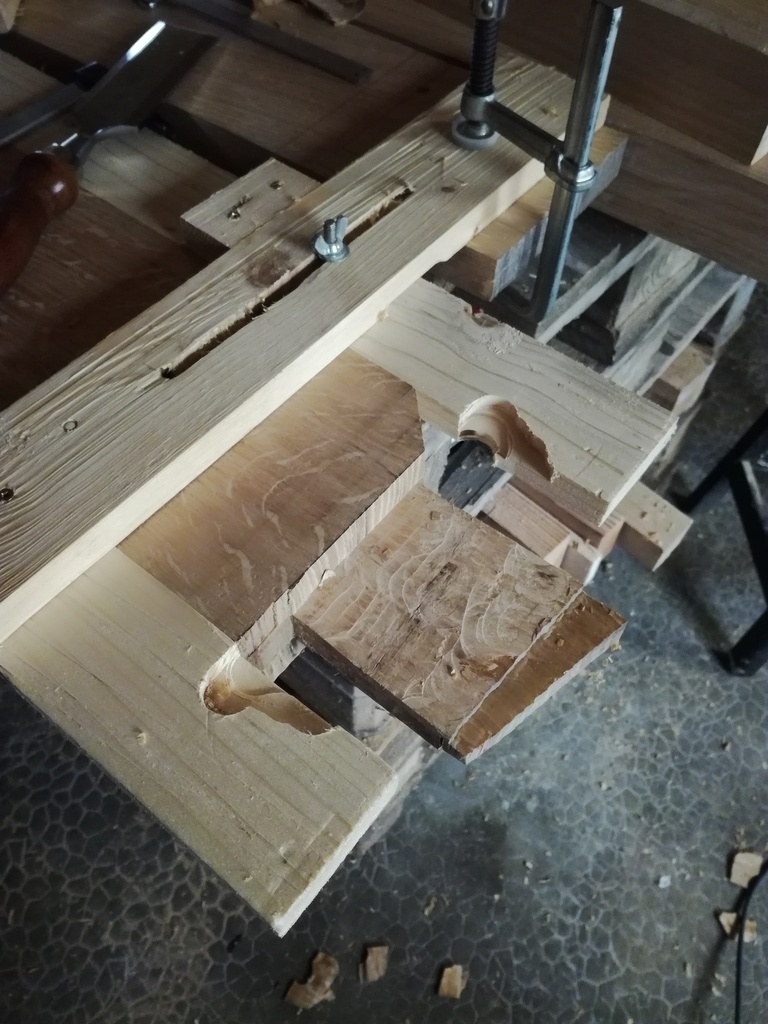

Les tenons sont fait à la défonceuse.

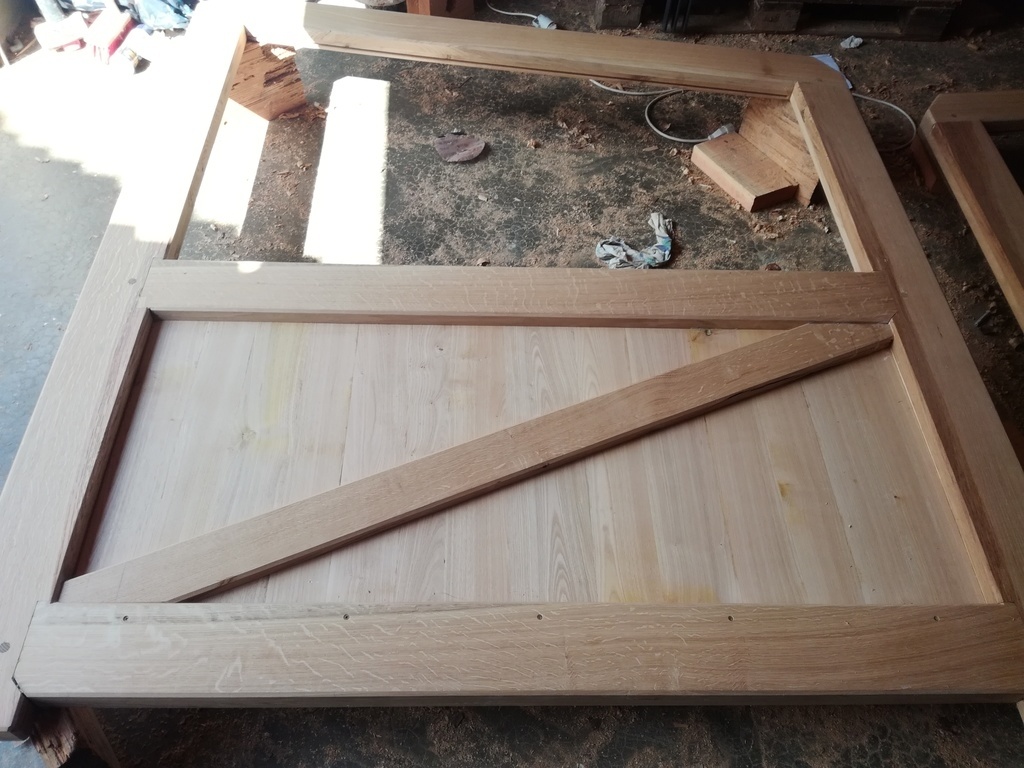

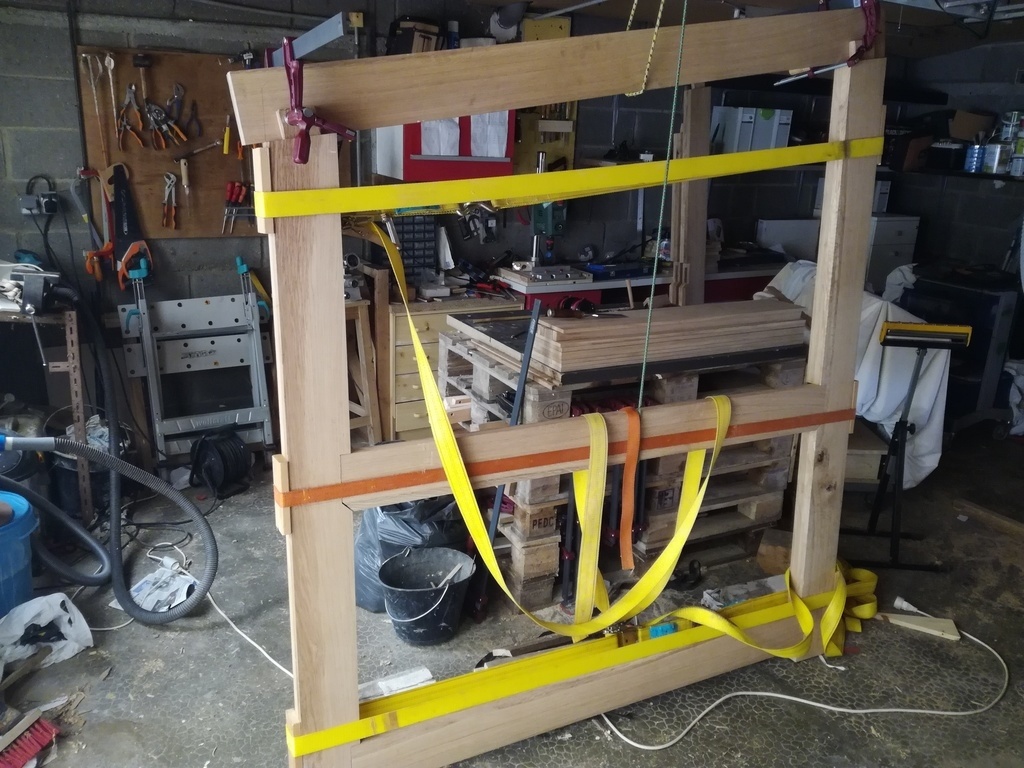

Plusieurs assemblages à blanc ont été réalisés et vu le poids du bouzin et les tenons ajustés, ça a été sport.

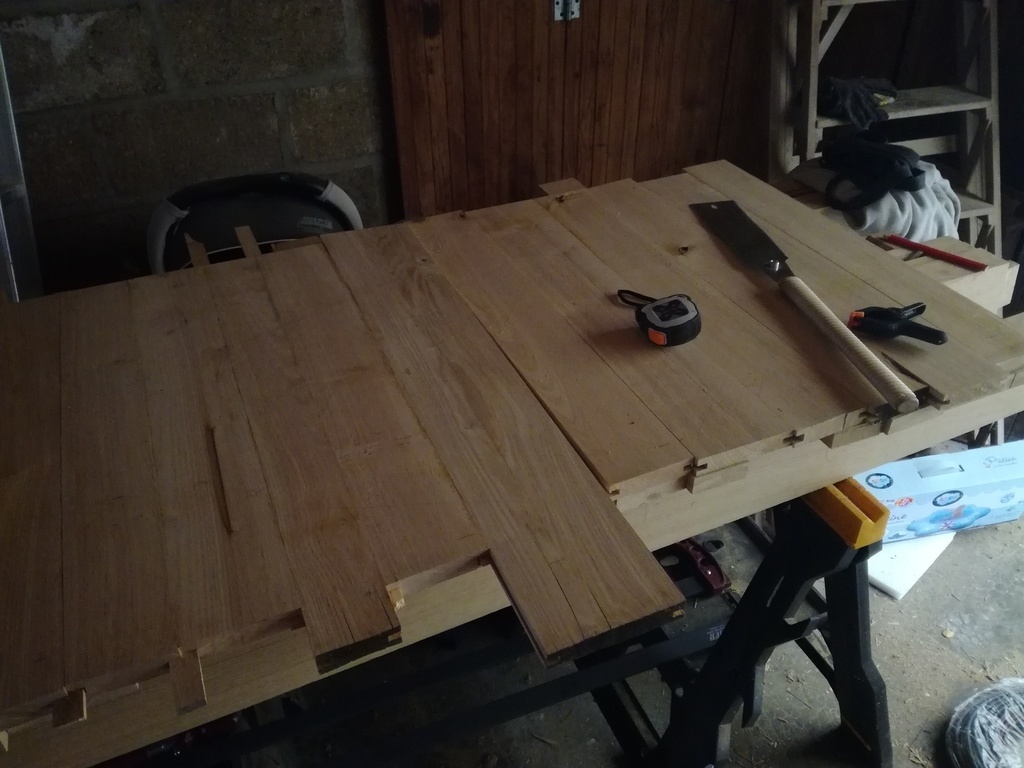

Panneaux fait avec de fausses languettes

Pas beaucoup de photos pendant la réalisation. Vous le verrez sur le processus, j'avais sous-estimé pas mal d'étapes.

Pas de finition, ils feront ce que bon leur semblera. De plus, ils viennent de décider de déménager et veillent emmener le portail il ne sera pas monté là où il était prévu.

Publications associées


Discussions

lilsaint  a publié la création "Portail double vantaux".
il y a 3 ans
Vianney - VICA

Bravo.
Pour les mortaises tu les as fait à la mortaiseuse ?

lilsaint

Oui, J'ai acheté une petite bédane carré d'occasion pour les faire.
D'ailleurs le chêne rouge était bien dur et mes bédanes de piètre qualité. Faut que j'arrange ça.

sanglier
( Modifié )

un beau dessin SketchUp pour travailler ... les echarpes sont dans le bons sens ... tenonns à la defonceuse me fait sourire ainsi que les ravancements d'arasement... pour les mortaises un about vertical mais l'autre suis le fil du bois tenon (pas facile à expliquer sans croquis main levée ) je suppose chevillage par tourillons hêtre du commerce...... attention hygrometie du panneau bas de remplissage qui va "gonfler à la pluie " 'c'est le proplème des bois exterieurs )

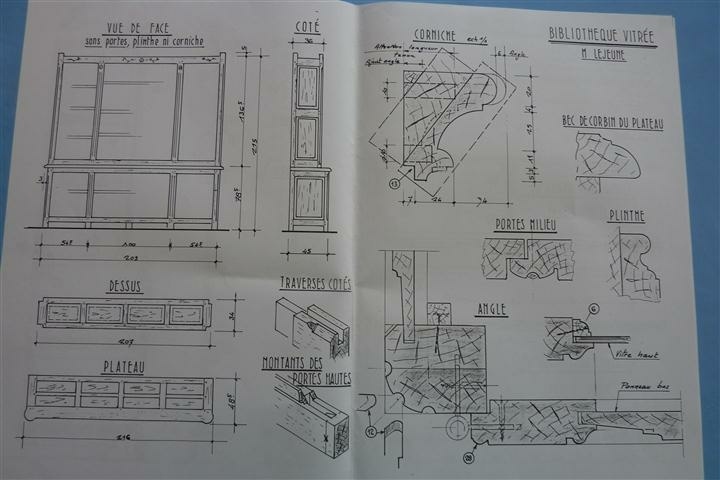

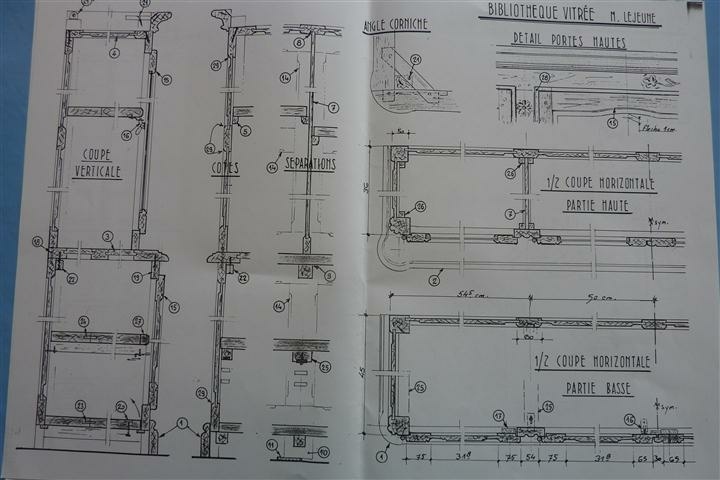

un plan n'est pas un dessin ....

lilsaint

Tjs cette remarque sur les dessins sketchup, ce n'est pas moi qui ait nommé la section. Elle propose d'ajouter un dessin sketchup, ce qui peut servir à d'autres. Contrairement à ton ton condescendant. À ce sujet, un peu de ponctuaction aide à faire passer un message.
Si tu ouvres le fichier, tu peux ajouter toutes les côtes que tu veux pièce par pièce, tu verras c'est génial...
Les tenons à la défonceuse, c'est une solution parmi d'autre? j'aurai pu les faire à la scie à main mais je fais ça pour m'amuser alors je joue avec mes jouets.

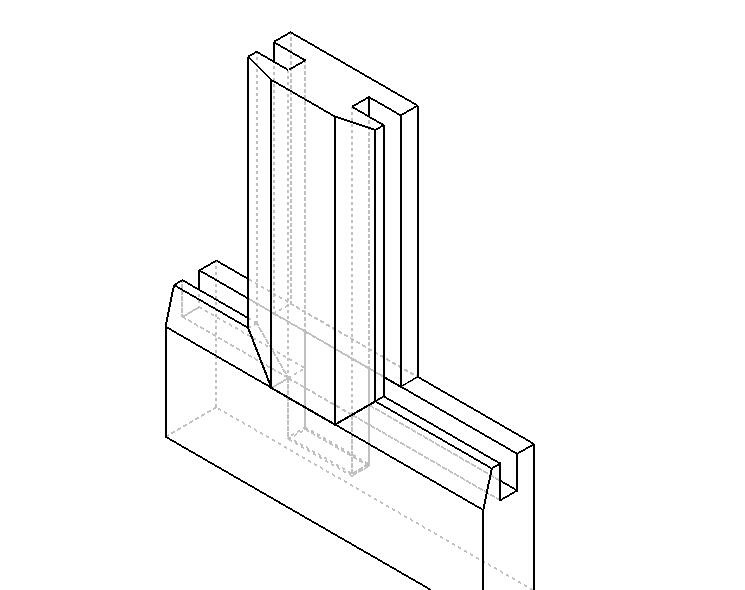

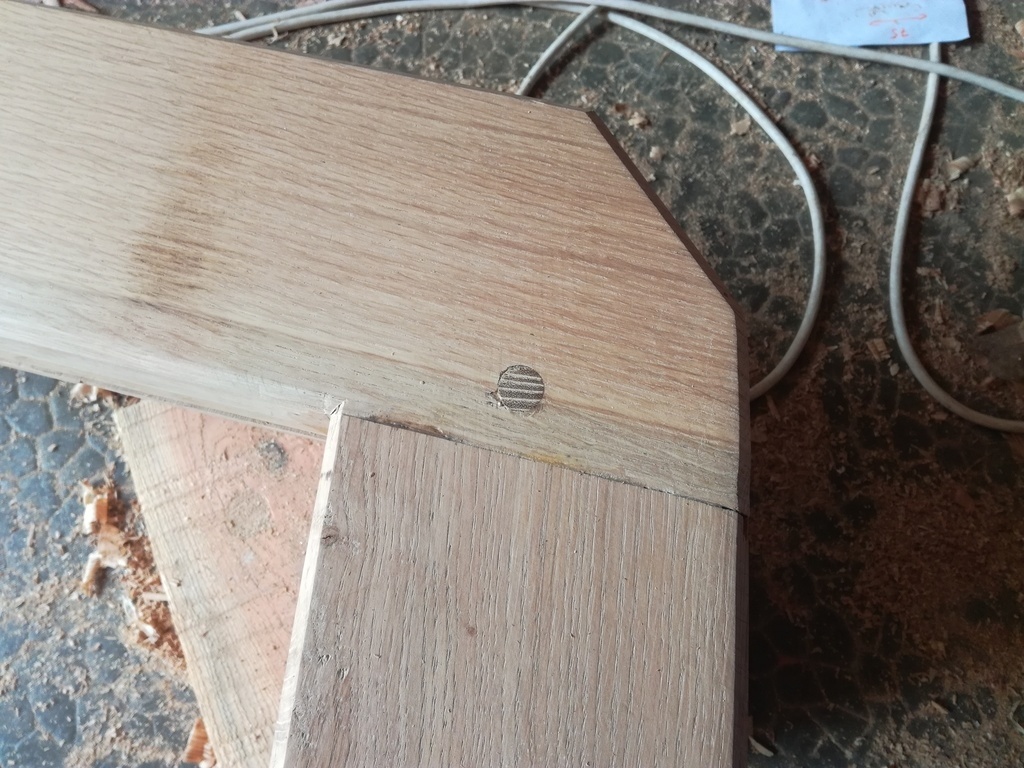

Pour les mortaises, je pense que tu parles de mes caches misère effectivement j'ai galéré sur les ravancements d'arasement.
Assemblage avec cheville acacia du commerce. Enfin le panneau est coupé à 45° en bas tout comme la traverse basse. L'eau devrait s'écouler.

ecto1
( Modifié )

le tout est de se faire plaisir au final, tu a bien assuré. Mais ne prend pas mal les remarques de sanglier ce n'est que dans le but de faire progresser.
Perso je n'utilise pas SK mais un logiciel de tracés, je ne dénigre pas SK mais je suis plus à l'aise avec des plans 2D à l’échelle.

lilsaint
( Modifié )

Hello,
Pour les remarques de sanglier, si on veut faire progresser on dit ce qui ne va pas et comment améliorer,là ce ne sont que des sous entendus.
C'est bien pour cela que j'ai pris le temps de répondre à chaque point mais j'attends qu'il vienne m'expliquer ( je suis demandeur).

Sketchup me permets d'avoir un rendu 3d, c'est plus facile pour montrer aux gens ce que ça peut donner. Ensuite, je me fait un dossier 2d avec les côtes pour aller à l'atelier quand cela est nécessaire.
On travaille ts différemment, ce n'est pas pour ça que les autres façons de faire ne sont pas bonnes.
Après si je ne respecte pas les règles en postant un fichier SU, je laisse zeloko faire ce qu'il y a de mieux pour la section.

jeanco77

Le portail fini fait son effet.
Techniquement, je ne comprends pas pourquoi tu t'es embêté à faire des ravancements. On en fait quand on a une moulure sur les montants et les traverses. ça permet de raccorder à 45° avec des coupes d'onglet. Dans ta conception, pas de moulures donc pas besoin de ravancement du tout. Des arasements simples auraient été plus faciles sans changer la solidité du tout.

Pour les panneaux du bas, j'espère que tu as laissé du jeu latéralement. Il y a une grande largeur dans le sens ou le bois bouge le plus. En extérieur il y a toujours un risque de déformation importante.

Quand ils poseront, il ont intérêt à prévoir des poteaux solides et des pentures bien dimensionnées. Le chêne massif ça pèse son petit poids ;)

lilsaint

Hello,
Pour les ravancements, le but était de guider l'eau vers l'extérieur. Utile / pas utile, je ne sais pas au final. C'est sûr que je me serai moins fait suer!
J'espère avoir prévu assez pour les panneaux, il n'y a qu'à l'usage que je le saurais.
Oui pour les poteaux, c'est clair!
Pour les pentures, je les ai faites avec du fer plat de 50*5. Environ 600 de hauteur et 850 de largeur. Et oeil de 16.
Mes premiers cordons de soudure!
Merci pour ton retour

jeanco77

Au final, c'est un vrai tube à essais ce portail. Tu as expérimenté le maximum de techniques : reste plus qu'à faire le bilan et à adapter les détails pour la prochaine fois. Tu peux être sûr que ta sœur va te redemander très vite autre chose ...;)

lilsaint

Oui chaque projet apporte son lot de nouveautés, et quand on part de rien, c'est facile !
Tu as visé juste, je termine un projet de la liste, 2 se rajoutent en bas!

Benwood

Au moins il parte avec le portail...
Vu la taille, il ne doit pas êtres lèges,
tu devra aussi faire les piliers?
Bonne continuation

lilsaint

Oui ils veulent partir avec.
Maintenant il faut qu'ils trouvent une maison, donc est ce que les pilliers y seront, ou non, ou pas le bon écartement, on verra.
Je suis sceptique sur le fait qu'on arrive et que tt soit adapté.
