Stapotyu

Poussoir pièces debout pour toupie


J'ai réalisé ce poussoir pour faire des assemblages de tiroirs avec l'outil bouvetage à 45°. Cet assemblage nécessite de passer la première pièce à plat, et la deuxième debout sur le chant tout en conservant les mêmes réglages.

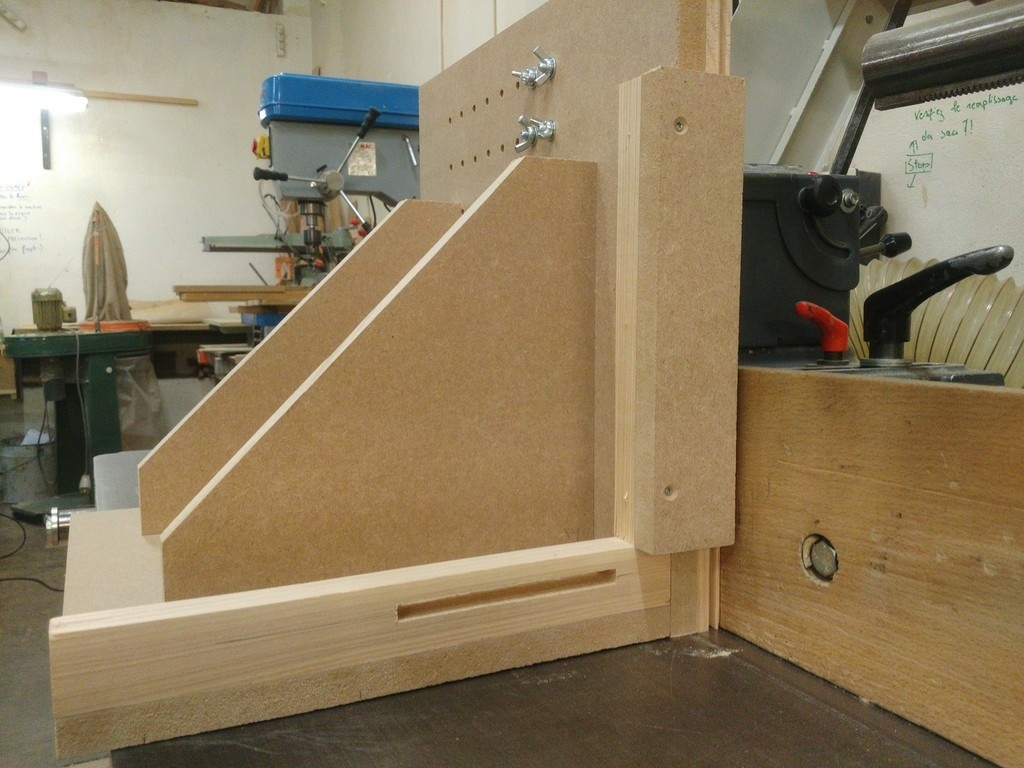

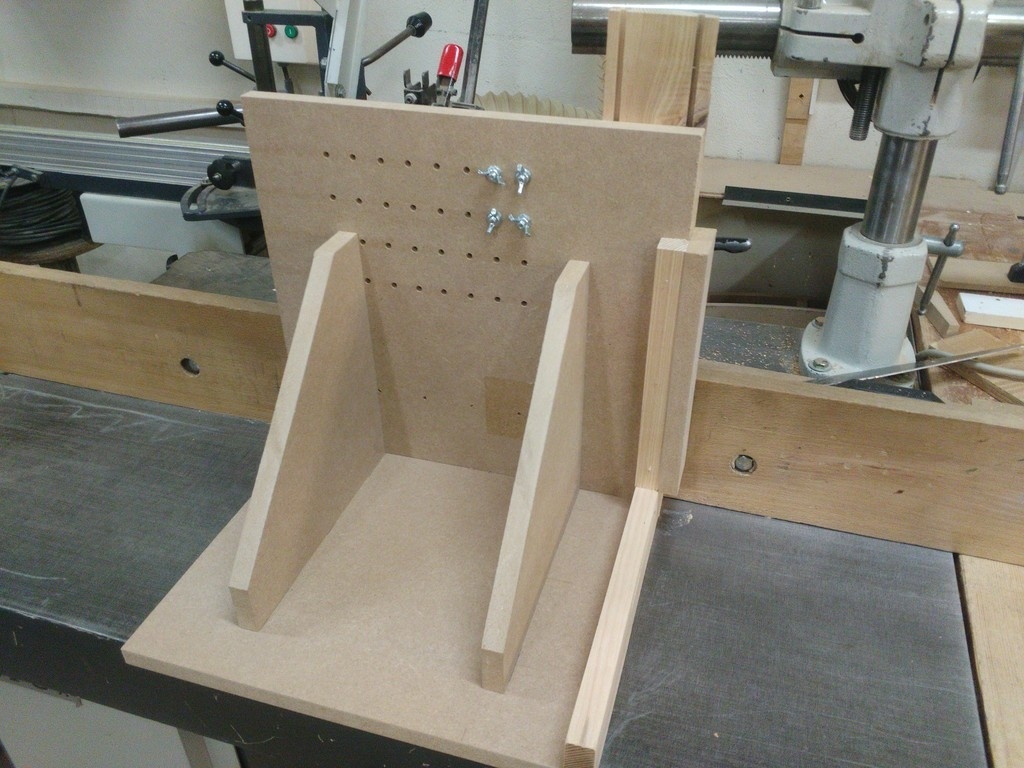

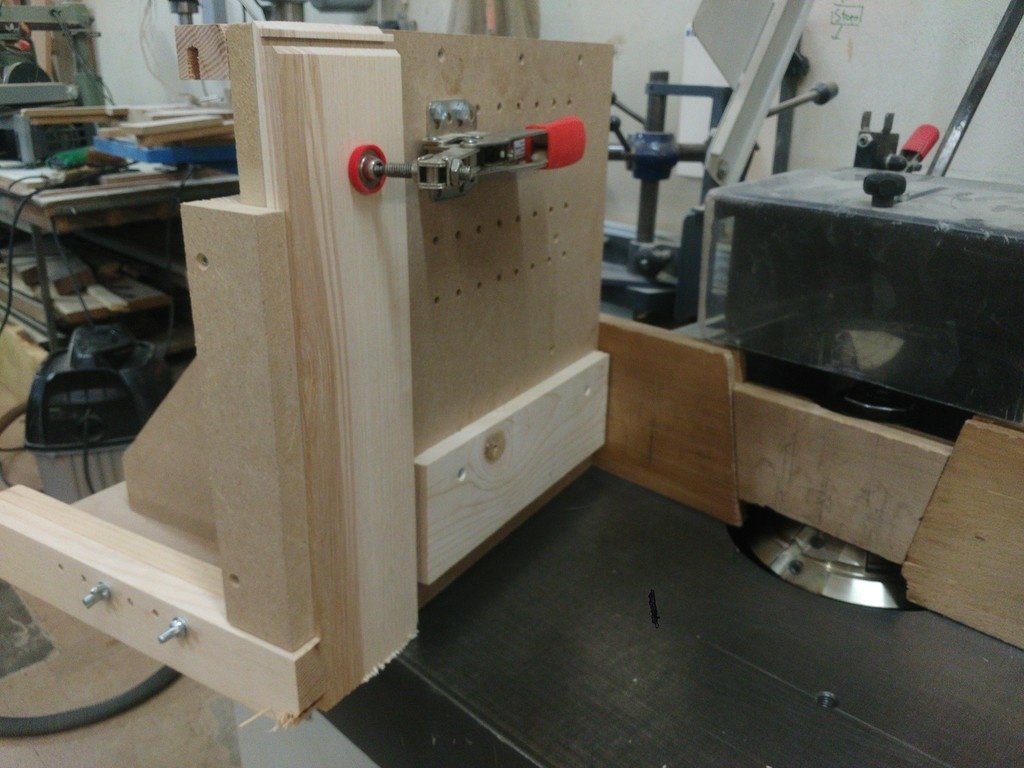

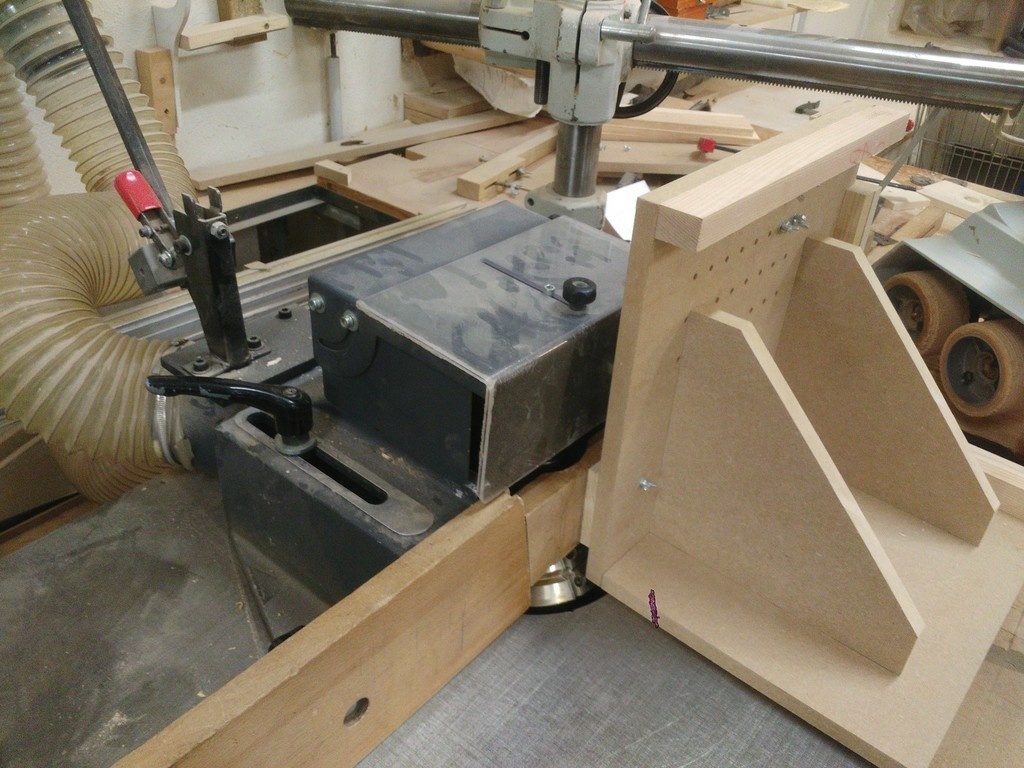

La pièce est tenue par une sauterelle. Un pare-éclats peut coulisser sur le côté du poussoir. Une cale de la même épaisseur que la pièce à usiner doit être fixée sur le poussoir de manière à assurer un bon contact avec les joues de la toupie, et un déplacement parallèle à celles-ci. Sauterelle, cale et pare-éclats sont repositionnables facilement grâce à des écrous papillon.

Mis à jour

Discussions

Stapotyu  a publié la création "Poussoir pièces debout pour toupie".
il y a 5 ans
Benwood

Ton poussoir est astucieux car on peux changer les pièces d'usure facilement,
Bonne continuation

cereus45
( Modifié )

J'ai cet outil de toupie et il me faut ce genre de système.
Aravis ? J'ai appris à skier à la Giettaz

riton

Eh mais tu es à l'atelier mutualité aussi, je n'avais pas fait attention. Bien le bonjour :)
