Vincent BAZIN

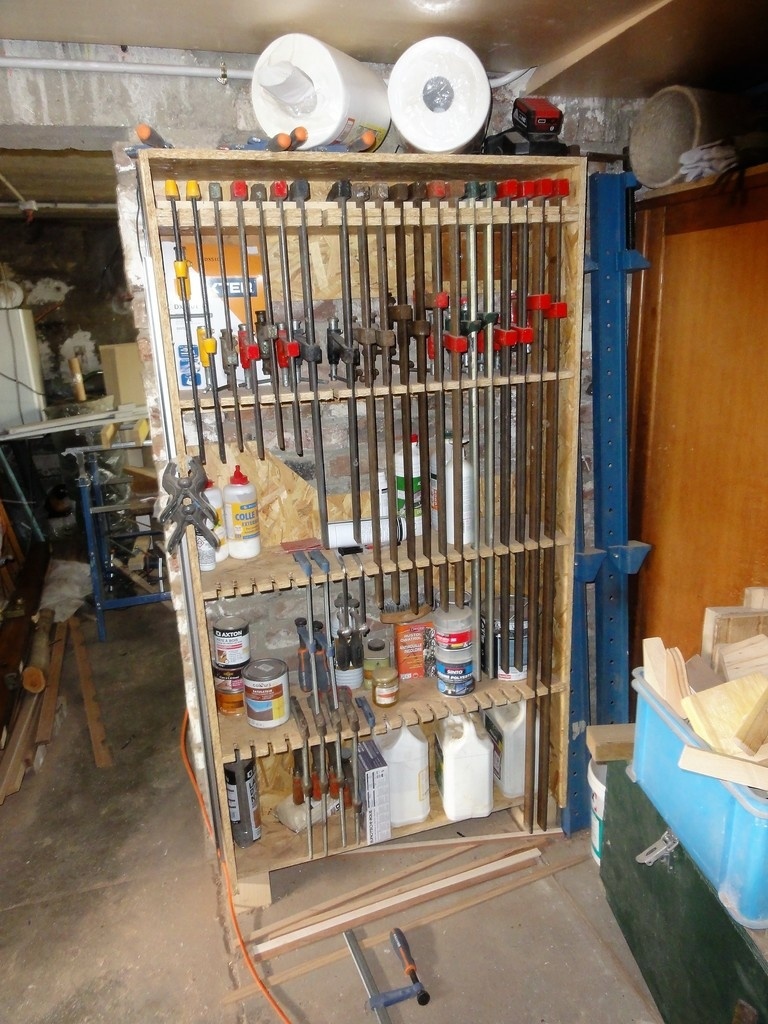

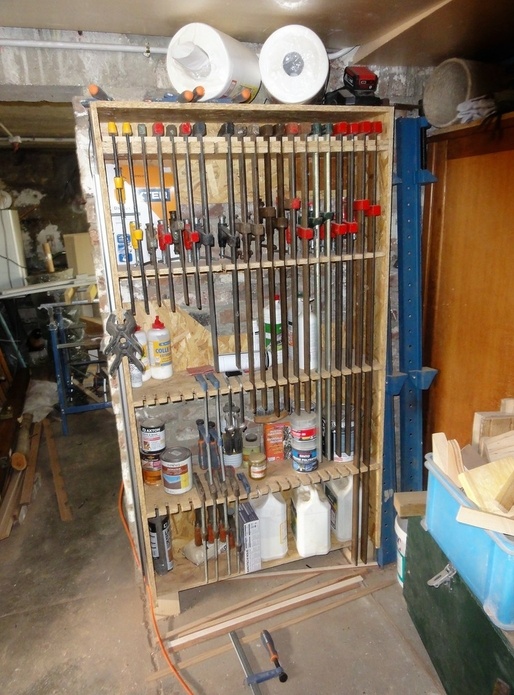

Rack à serre joint avec rangement


Hello,

Il y a quelques mois maintenant j'ai eu la chance de tomber sur un lot de serre joint professionnel pour pas trop cher. Petit soucis tout de même, ça prend de la place!

Même si je leur avais trouvé une place qui allait bien, l'accessibilité était loin d'être top. Du coup, j'ai fait un rangement spécifique.

Les contraintes:

  • tout le meuble doit-être issue d'une seule planche d'OBS3 (15 mm), car je voulais évité de me retrouver avec un demie panneau qui allait traîner encore des mois.
  • Minimiser au maximum les déchets (mis à part les traits de scie, j'ai tout utilisé). Je mettrais le plan sketchup sur le site.
  • Intégrer du rangement : l'atelier est petit et il me faut du rangement.

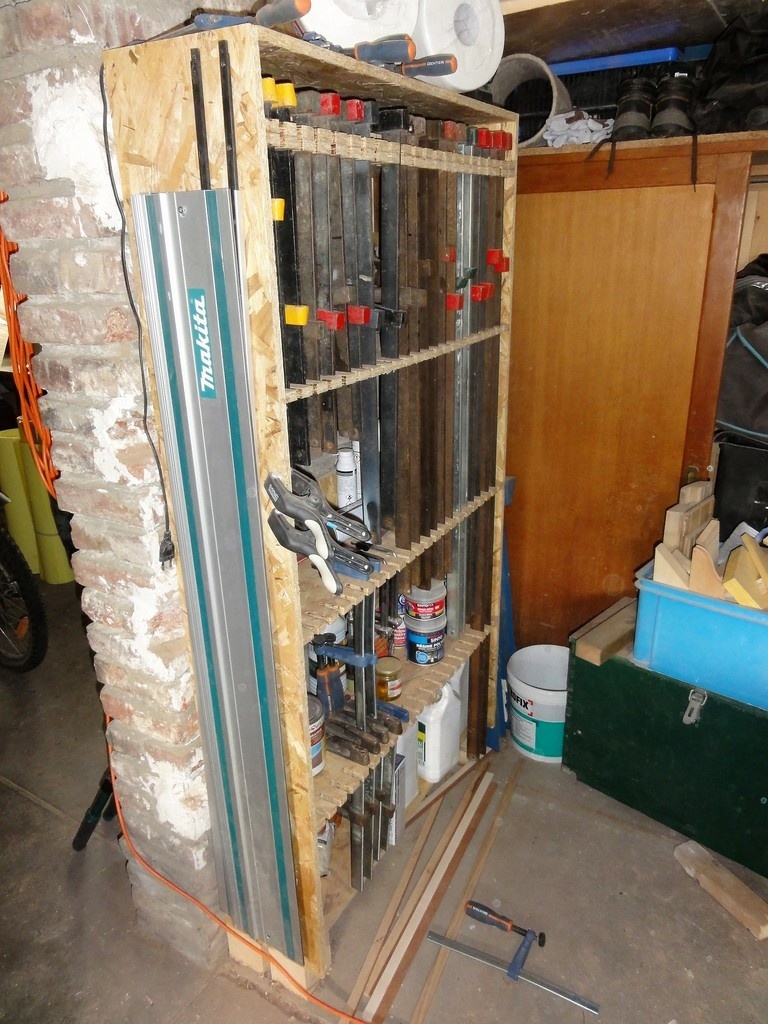

Je profite également de la largeur du meuble pour y ranger mes rails de scie plongeante.

Pour le reste rien de compliqué.

L'astuce du chef :

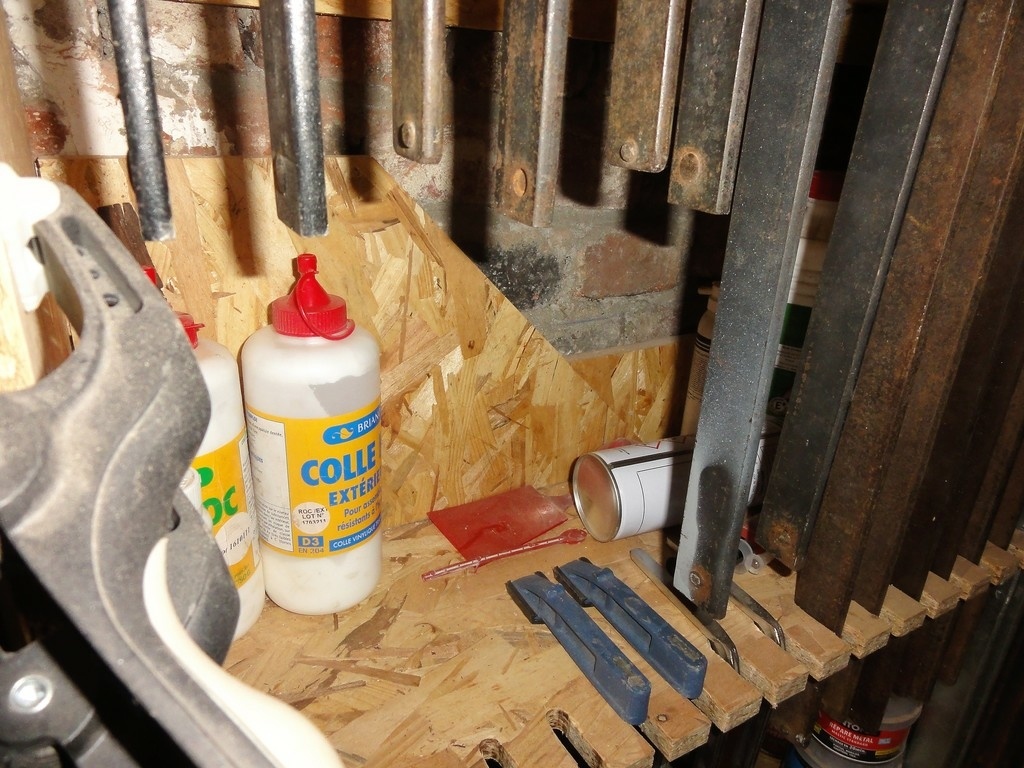

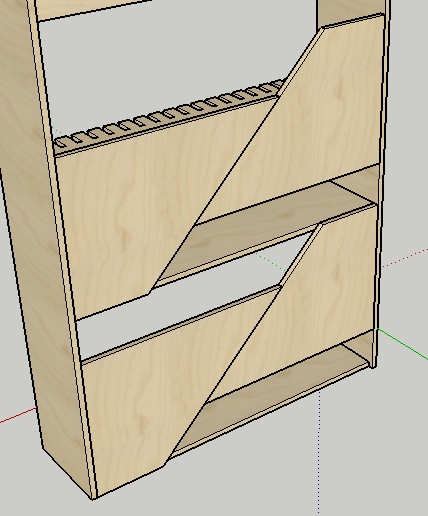

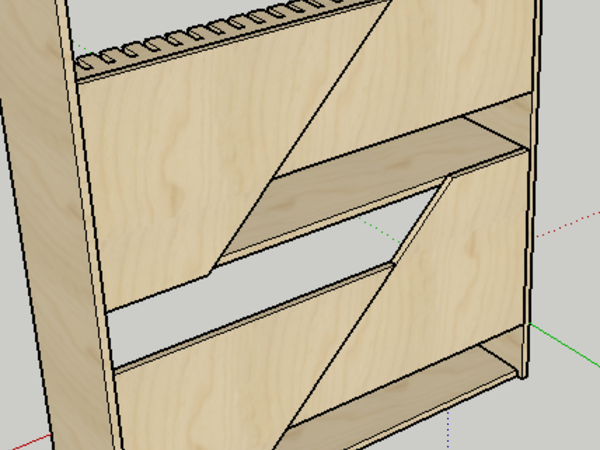

Pour respecter le critère numéro 1 il m'a fallu ruser pour le contreventement : après avoir débité les cotés et les étagères, je me suis retrouvé avec un morceau pas assez grand pour la largeur du meuble. j'ai donc rallongé mes panneaux... Non je n'ai pas tirer dessus comme on le ferai sur un morceau de métal chauffé à blanc. J'ai simplement exécuté une coupe d'onglet en travers du panneau, de préférence au milieu. Puis en décalant les 2 morceaux obtenus, le long de la coupe d'onglet, j'ai pu "rallonger mon morceau d'OSB :).

Mis à jour

Publications associées


Discussions

Vincent BAZIN a publié la création "Rack à serre joint avec rangement".
il y a 2 ans
ebenober
( Modifié )

Astucieuse ta solution pour rallonger le morceau trop court ! Ca n'est pas vraiment une coupe d'onglet, plutôt une simple coupe biaise à 45°.
Quand il me manquera un serre-joint, je viendrai te l'emprunter. 😀
