Gaëtan Beaumont

Lit coulissant pour van


Pour l'aménagement de notre van, nous avions besoin d'un lit/canapé qui pouvait être rabattue pour ne pas prendre trop de place.

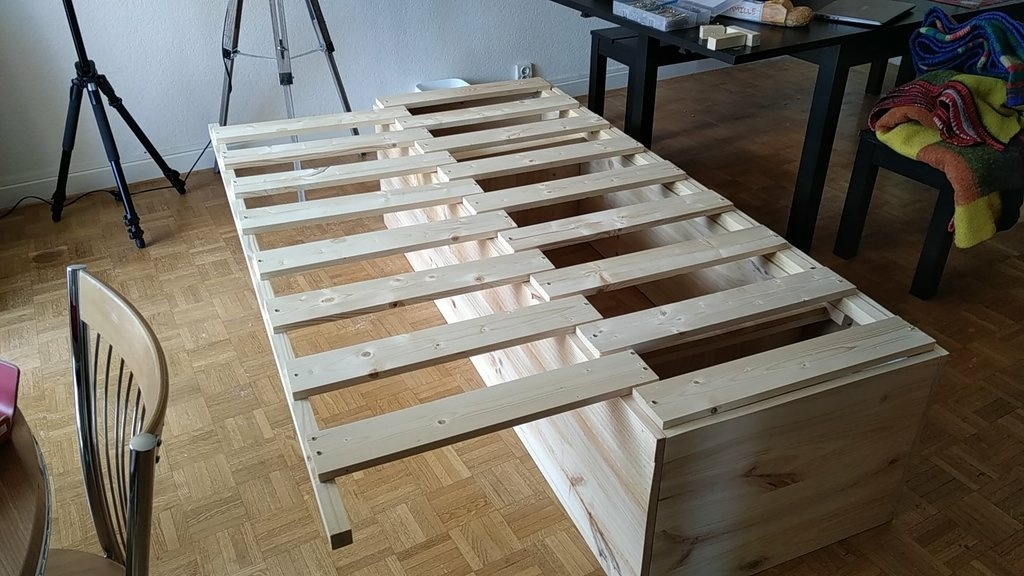

Pour cela, nous avons réalisé un caisson en bois, renforcé à l'intérieur par des planches qui permette au sommier de se déplier, mais également que la partie coulissante ne tombe pas à l'intérieur du caisson (oui ... sinon c'est une partie du sommier qui tombe à l'intérieur)
Le sommier et constitué de planche d'épaisseur 10 mm, vissé sur des tasseaux de 30x30 mm.
Dans le caisson, il y a également des tasseaux vissé pour supporté la partie fixe du sommier.

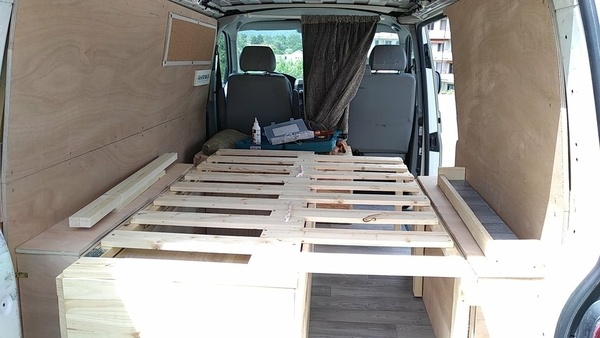

Une fois installé dans le van, on a ajouté 3 charnière pour permettre de soulever les sommiers, et ainsi utilisé l'intérieur du caisson comme coffre.
On a également rajouté 3 pieds pour soutenir la partie coulissante du sommier.

Depuis, des ouvertures ont étés faite pour un accés plus simple au petite objet dans le caisson, et des charnières vont être rajouté sur les pieds pour qu'il gène moins l'ors de l'ouverture du sommier.

La technique de construction reste simple, vis et équerre. Il s'agit de notre première réalisation, et forcément, je ne connaissais pas trop les techniques de construction du bois.
Depuis, je me suis renseigné, et j'hésite à en faire un nouvelle version ... à voir !

Première réalisation pour moi, et j'en suis assez fière même si ça ne paye pas de mine :)
Je suis ouvert à toute critique d'amélioration :D


Discussions

Gaëtan Beaumont a publié la création "Lit coulissant pour van".il y a 1 mois
ebenober


Astucieux et bien réalisé pour une première !

Nix74

Belle première. Pratique !

Santé !


Tu peux être fier, c'est vraiment bien pour une première ;)

Si tu dois le refaire, voici des axes d'amélioration selon moi :

  • Virer les pieds et vernir poser sur la console en face avec un système de verrouillage fiable.

  • Essayer de faire des tiroirs plutôt que de tout soulever (matelas et éventuelles affaires posées dessus compris).

  • Prévoir un accès au rangement côté porte arrière via une porte ou autre.

N'hésite pas à nous montrer l'évolution de ton aménagement et à poser des questions si nécessaire ;)

Thibault Jehl


+1
et peut-être améliorer le montage pour que ce soit plus plat en position fermé, un simple point d'appuie pour la partie mobile devrait le faire.

Santé !


Oui, un tasseau de chaque côté et go !

RIRI212


Euuuuhhhhh...
En position fermée on dirait....
Çà....

Gaëtan Beaumont


Ahah oui mais bon on fait dans la simplicité. Avec un matelas dessus ça le fait moins

RIRI212


Pour Belle Maman ....😳

Philippe Gelard


Ah mais on dort super bien là dedans et pendant très longtemps!

Wil


J’adore les vans aménagés ! C’est quel modèle comme base ?

Gaëtan Beaumont


C'est un Volkswagen T5. Ça passepartout et c'est assez grand ^^

Wil


Classe, c’est carrément bien ! Pour moi Trafic Evado, on arrivait à dormir à 4 avec un système de hamac pour ma plus petite fille. Mais les 2 sont maintenant trop grandes, alors on est obligés de voyager en amoureux 😍!!!

J’ai hâte de voir la suite de ton aménagement.

Philippe Gelard


Pareil que Wil! J’adore les vans aménagés et je souhaite voir plus de photos! Ce projet est très très sympa!

FMJ


Simple, efficace : très bonne idée !

Boisenformes


Attention, qu'on se le dise, désormais et malheureusement depuis mai dernier, les vans aménagés doivent être homologués avec une carte grise VASP pour ne pas être refusés au contrôle technique 😒
Il me semblait important de le signaler pour éviter les déceptions et mauvaises surprises. Il y a des lois qui font les hommes et des lobbies qui font les lois.

Wil


Même s’il n’y a que 2 places à l’avant ?

Gaëtan Beaumont


C'est pour tout véhicule qui réalise une installation sanitaire, gaz ou électrique. Après, la loi n'interdit pas de dormir dans son véhicule.
L'homologation est là pour contrôler toutes ces installations similaires à un camping car.
Ici, mon van sert au transport, et occasionnellement à dormir dedans. Pour ça, le lit et le second meuble ne sont pas fixes. Cela reste donc un van classique.
Voilà,petite astuce pour ce qui ne veulent un van pour dormir occasionnellement dedans.

ecto1


@gaetanb mais c'est dans le cas où il y aurait une installation complète incluant réchaud, frigo etc ... Non ? car là ce n'est qu'un aménagement pour y dormir sans modifier le nombres de places ni la structure du véhicule.

Boisenformes


Oui hélas 😭

Boisenformes


Si démontable, sans gaz ni électricité ni eau, ok, ça devient un chargement.
