Sacha

Porte bouteilles CNC

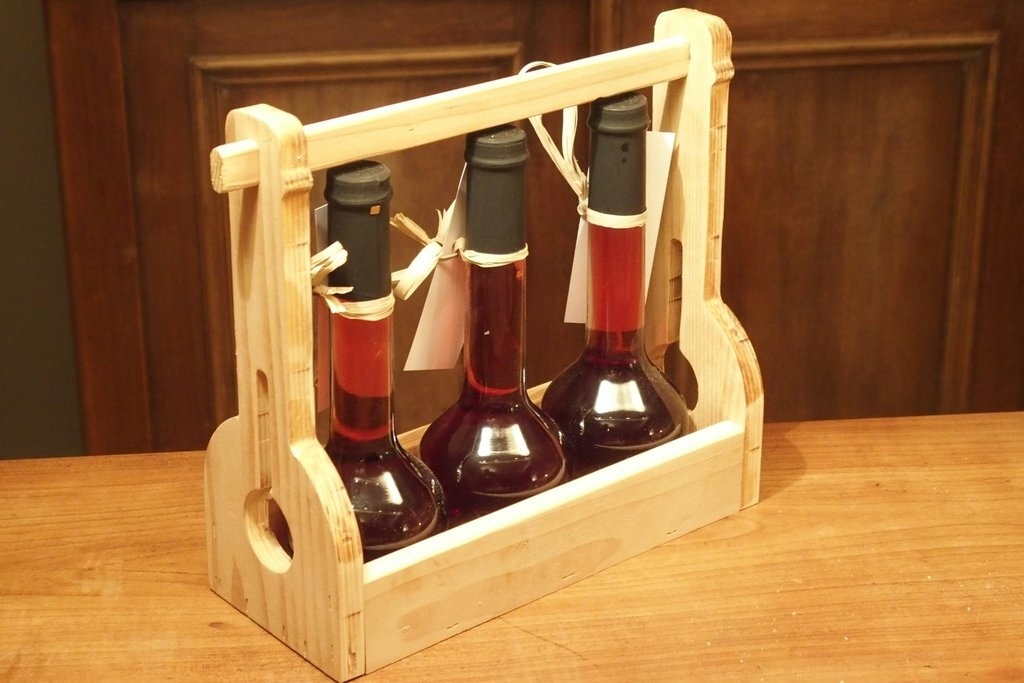

Premier projet CNC : petit porte bouteilles.

Les bouteilles ont un contenu de 20 cl.

Publications associées


Discussions

Sacha  a publié la création "Porte bouteilles CNC".
il y a 2 ans
mokozore
( Modifié )

cool, et t'as quoi comme CNC?

Sacha
( Modifié )

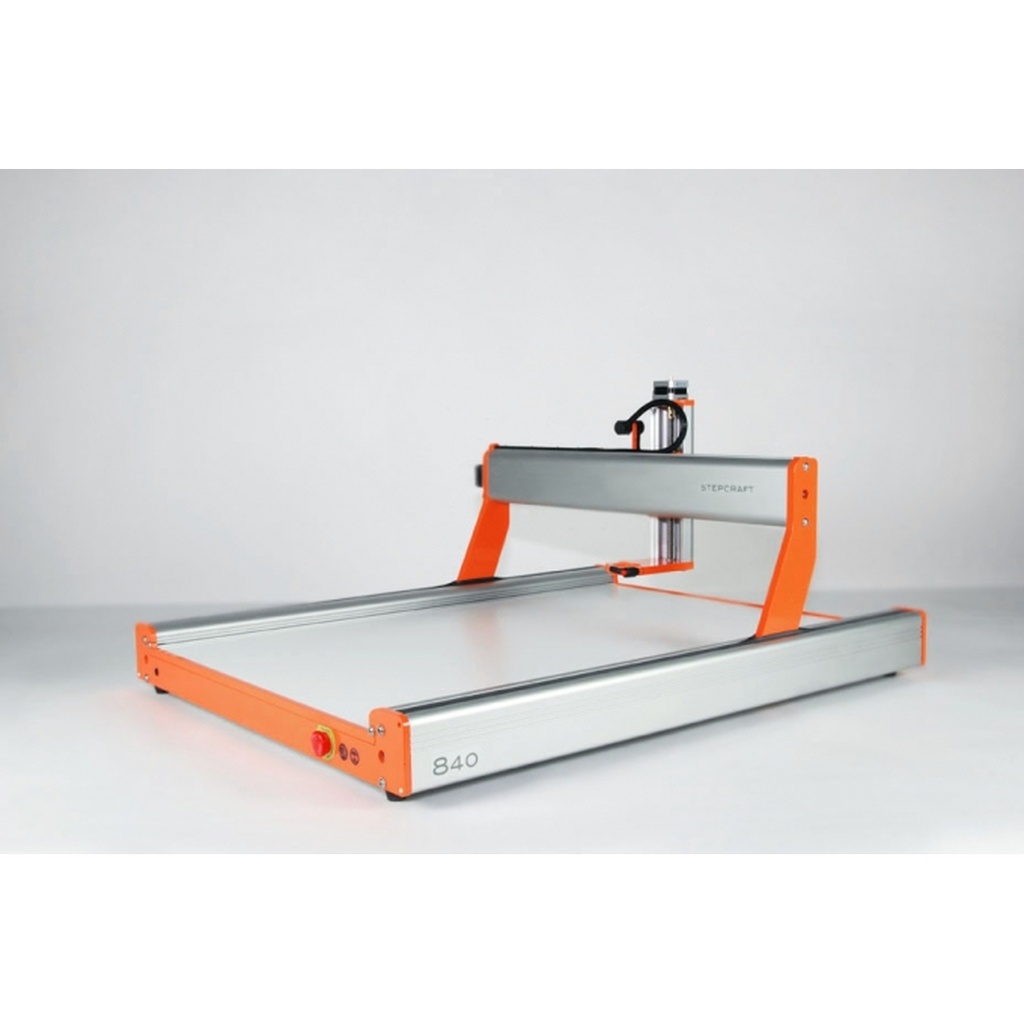

J'ai utilisé une StepCraft 840 dans un Fablab

mokozore
( Modifié )

super, je connais cette bestiole... mais jamais vu à l'oeuvre, et du coup, tu as un bon retour d'expérience dessus? Je veux dire, sur la chaine de conception, logiciel(dessin 2D ou 3D, puis calcul du Gcode), puis mise en oeuvre (épaisseur de passe, broche, aspiration..., fixation des pièces, plateau martyrs)?

Sacha
( Modifié )

Oui, j'était plutôt surpris par le résultat rapide.

1) Dessin en fusion 360
2) Génération GCODE en fusion 360 CAM
3) chargement sur le logiciel de la machine (UCCNC)
Et c'est parti.

Juste mes tabs était trop fins la première fois.
Et j'ai des traces de brûlure. Mais je suspecte l'usure de la mèche.

épaisseur de passe : 3 mm
vitesse moteur : 20 000
vitesse avancement : 450
mèche : 6 mm
petite aspiration intégré au moteur
4 fixation de type clamps
un plateau martyr car le plateau de la CNC et en métal ou alu.
Durée du fraisage cnc : 11 min

PLab

avec une meche de 6 je suis a 2500 mm/mn passe de 2mm... donc c'est plutot avance trop lente ... ca devait te faire de la poussiere plutot que des copeaux . c'est peut etre pour ca que tu avais des trace de brulure.

mokozore
( Modifié )

Sacha super, merci pour ce retour.

Sacha
( Modifié )

PLab en effet ça me semble logique. As tu une source d'information pour les vitesses que tu utilisent ?

PLab
( Modifié )

Sacha ben pas vraiment mais j'ai fait des tests avec ma CNC ... (workbee) je commence lentemment genre 1000mm/mn et apres j'utilise les commande pour augmenter le feed rate et voir ...
sinon sur certains groupe ou forum ya des infos .. mais si tu ecoute .. dans le bois avec moins de 3mm de fraise c'est max de la fraiseuse et limite max de la machine pour l'avance ..
pour les fraise de 6 et 8 on peux commencer a reflechir :D
perso je suis vers 20000 tours et 2500mm/mn pour fraise 2 dents helicoidale de 6 ou 8 et 2mm de passe.

mais bon je suis pas une reference .. par contre ca fait de beau copeaux et pas de trace de brulure donc .. je doit etre pas mal :D

Sacha
( Modifié )

PLab Merci pour les infos. Si je n'abuse pas, je peux te demander ou tu l'a acheter ta workbee ? Avec quel moteur pour le fraisage ? Et quel contrôleur électronique ?

J'aimerais arriver à faire des assemblages de type tenon/mortaise et queue d'aronde à la CNC avec un montage verticale du bois (ou un montage horizontal du moteur).

PLab
( Modifié )

Sacha Alors !
partie mecanique : aliexpress 1000x1000 version vis (800x770 surface utile)
partie electronique : GRBL avec arduino uno ( amazon pas cher avec stepper )
Moteur : stepperonline ultra rapide et pas cher omc-stepperonline.com/
Broche : Kress 1050-FME1 avec pince 6 et 8
les fraises : amazon sauf les deux 8mm sur ali
et pas mal de trucs perso en impression 3D pour support electrique chaine a cable etc ...
et pour le pilotage de tout ca j'utilise CNCJS en version application sur mon pc (gratuit)
si tu veux plus de détails je te mp
en gros environ max 1000 Euros

vila vila

Tchoutch22
( Modifié )

Ya que moi qui suis intéressé de savoir ce qu'il y a dans ces bouteilles ????

Sacha
( Modifié )

Aperitif : GRE DES ANGES (fabrication local)
Délicieux ☺

Tchoutch22

C'est à base de quoi ? (oui, je suis curieux !)

Sacha
( Modifié )

Tchoutch22 Apéritif artisanal fabriqué à base d'écorces de citrons.

J'en sais pas plus...

Tchoutch22

L’essentiel, c'est que ce soit bon ! Et l'écrin est parfaitement adapté, bravo !
