Niouniou

Tréteaux japonais Samuraï Carpenter


Cette paire de tréteaux est directement inspirée de ceux du Samuraï Carpenter.
J'ai eu le plan (en pouces) quand je me suis inscrit à sa newsletter, de mémoire, je ne le publierai donc pas ici.
Ces tréteaux sont relativement hauts mais très solides.
Le but de la fabrication de ces tréteaux est de me faire plaisir tout en fabriquant de l'"outillage" nécessaire pour ne pas toujours poser tout par terre à l'atelier...
Les assemblages sont des mortaises coniques avec des tenons fendus et des coins pour verrouiller.
Pas de colle (sauf dans mon cas, pour faire les pieds, j'ai collé plusieurs épaisseurs pour avoir la bonne section de bois).
Le tout est fait en épicéa ou sapin, (un reste de bois de charpente de ma maison) et les coins sont faits en bois rouge (des chutes dispos). Donc le bois est blindé de nœuds...

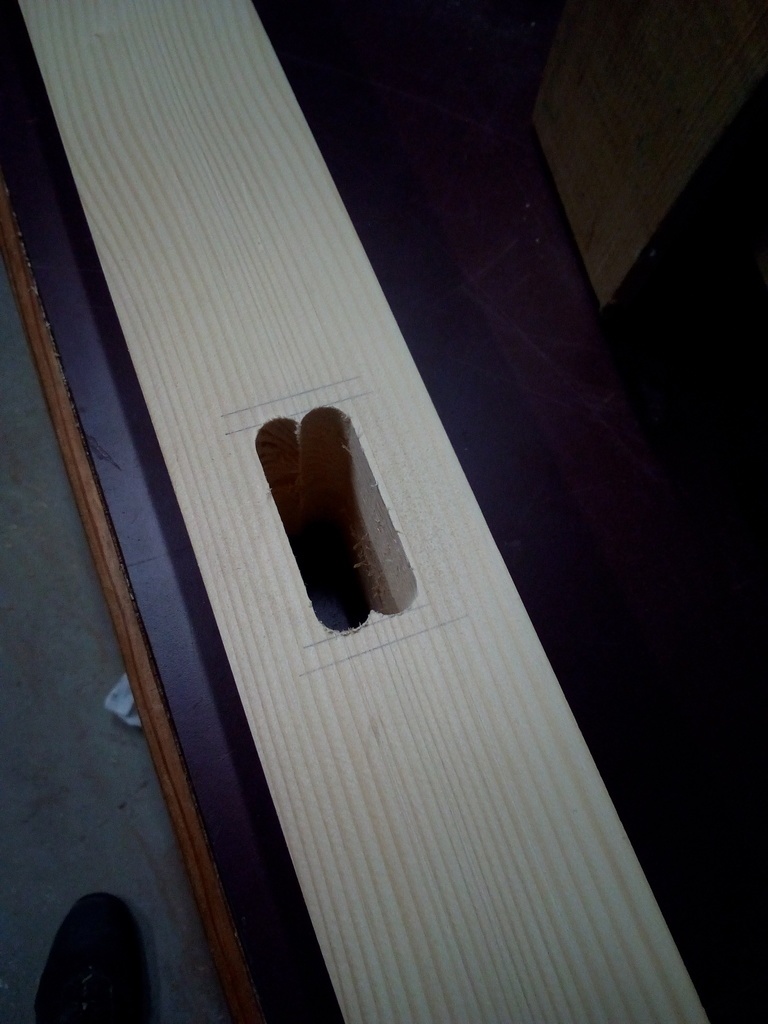

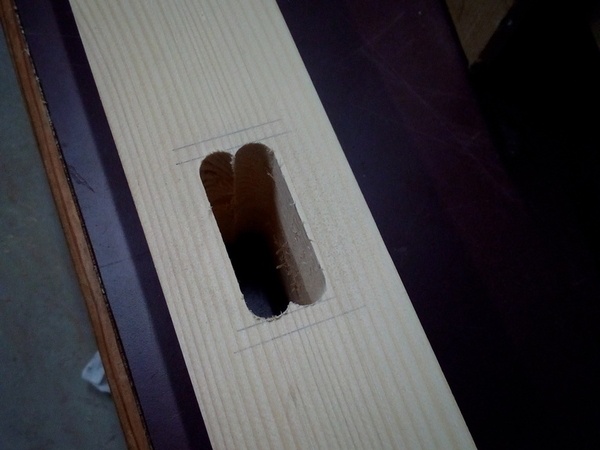

Mortaisage après corroyage avec la mortaiseuse en bout d'arbre de dégau :

Puis équarrissage et biseautage des mortaises au ciseau.
Tenonage à la toupie.

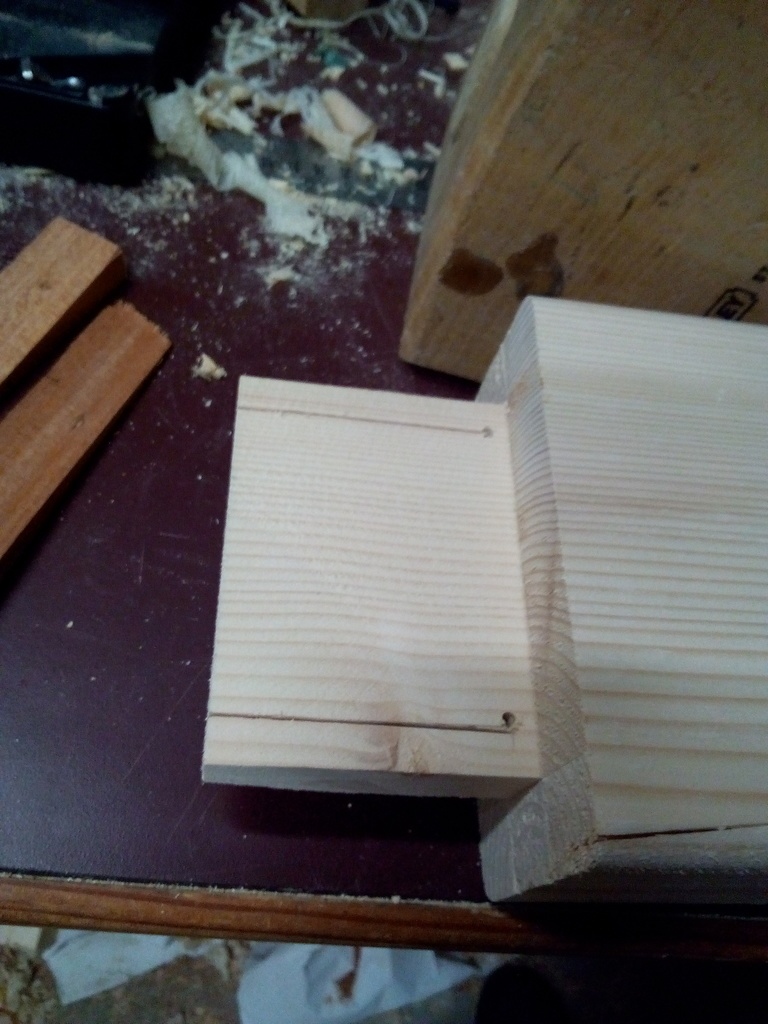

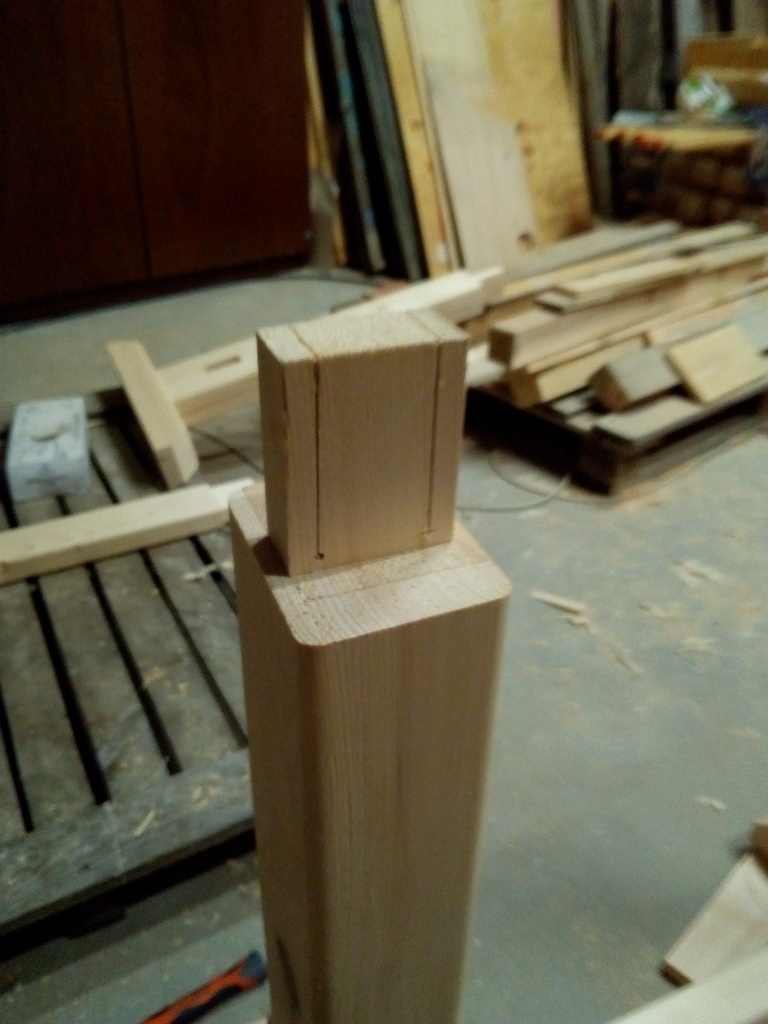

trait de scie japonaise + trou de 3mm pour éviter que le tenon se fende plus loin :

Sciage des coins avec un petit gabarit fait un peu à l'arrache... :

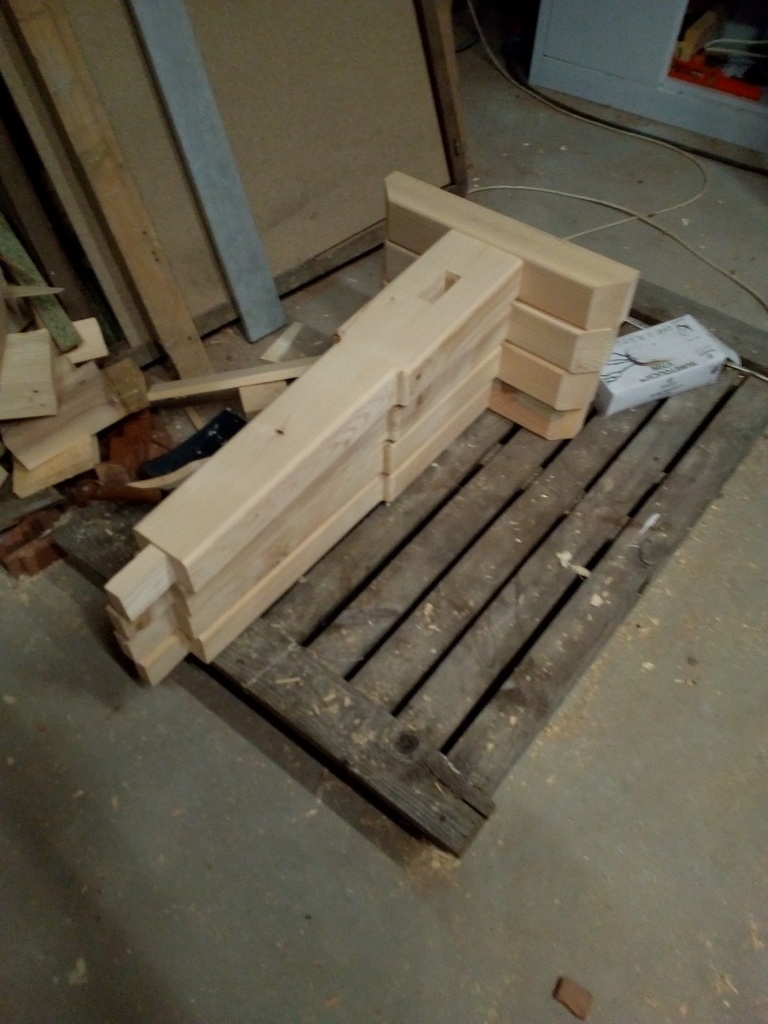

détourage des différentes pièces à la scie sous table + finition au rabot + ciseau

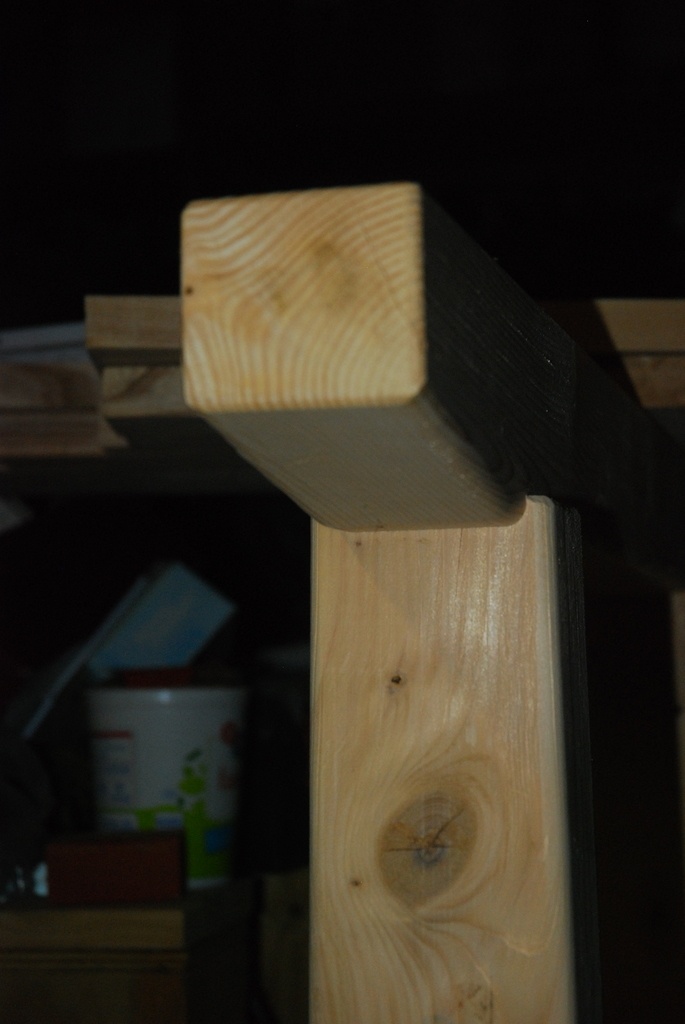

Quart de rond à la défonceuse sous table

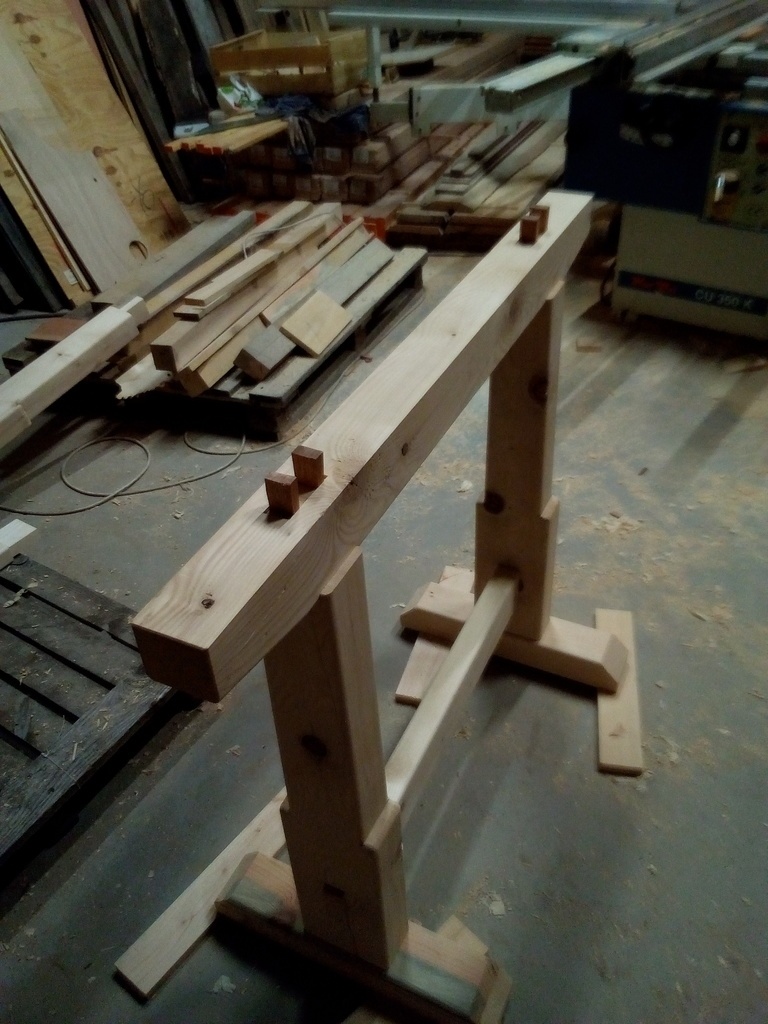

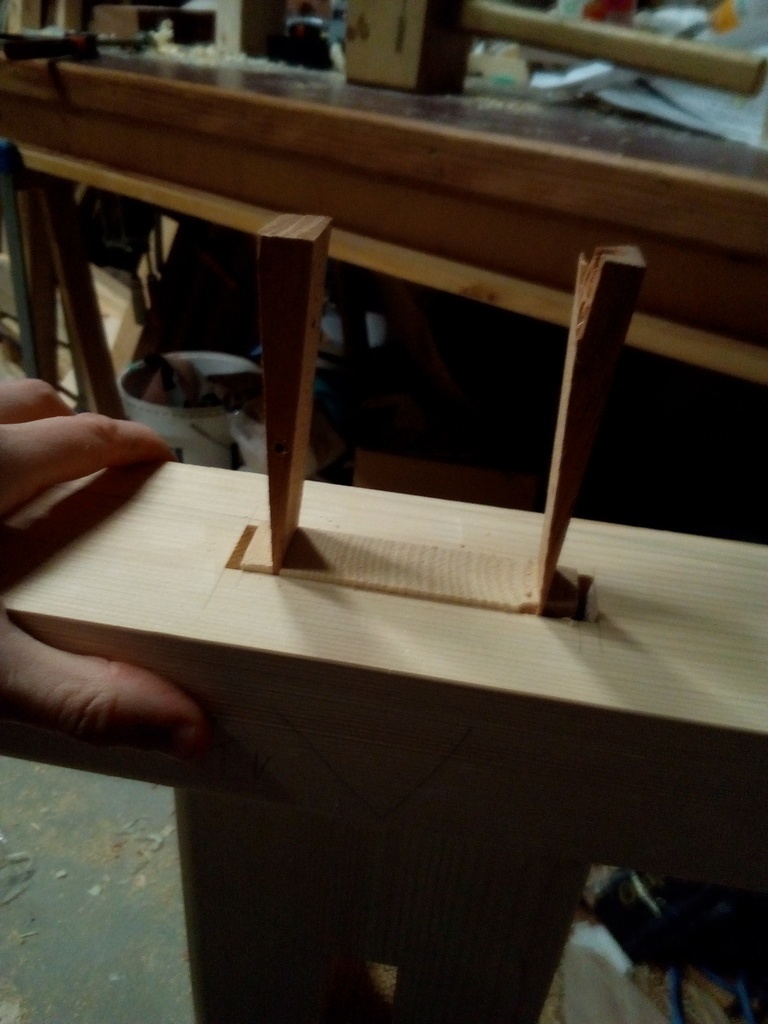

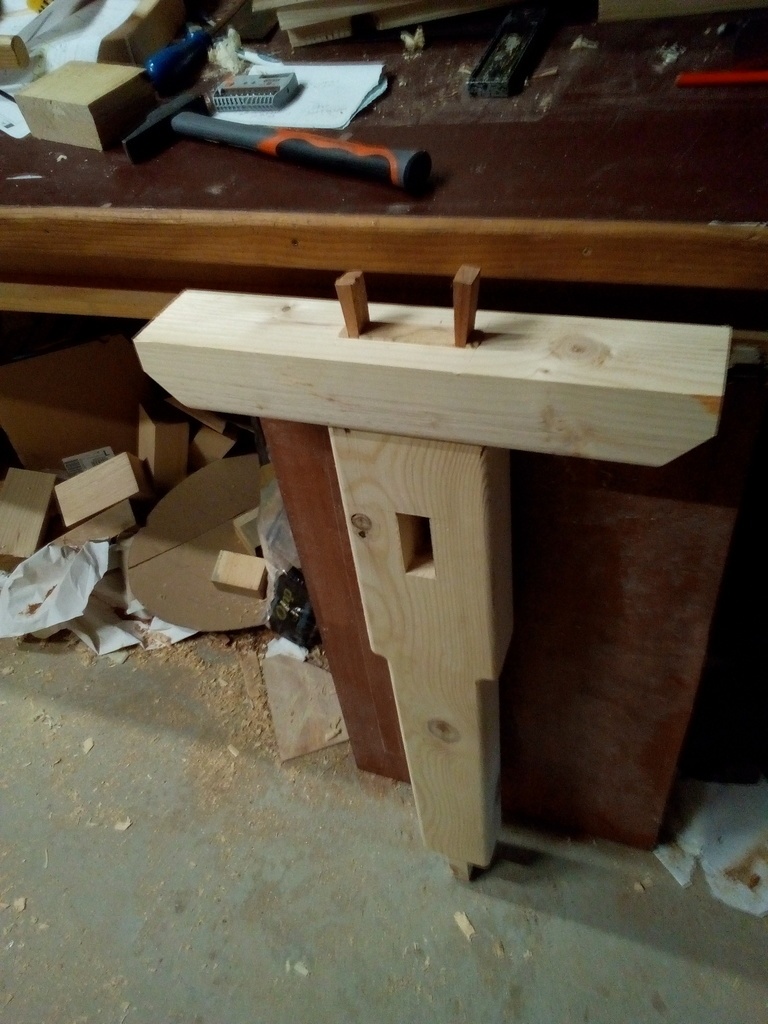

Assemblage avec les coins :

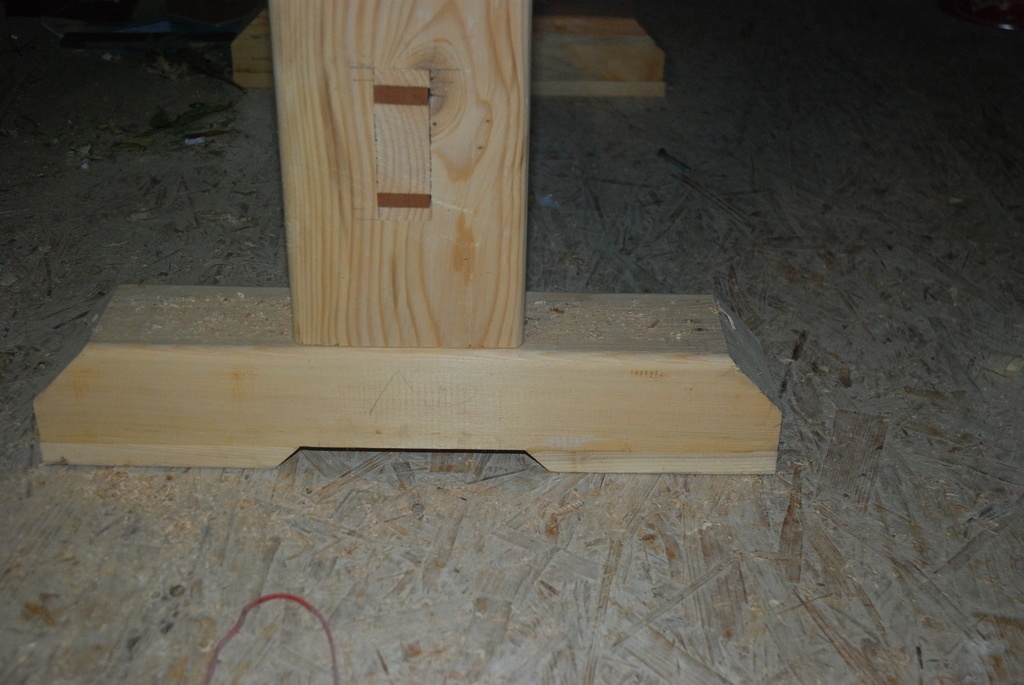

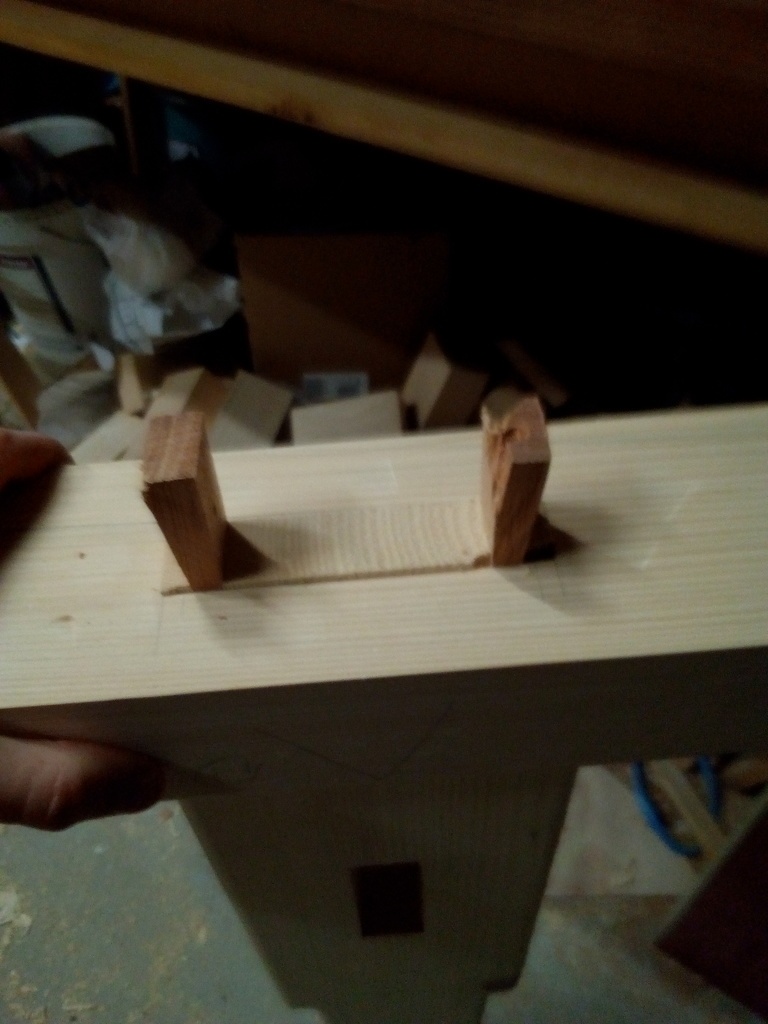

On coupe la partie des coins qui dépassent et c'est nickel!
Je n'ai pas poncé pour le moment, ça reste un outil de travail qui n'a pas besoin d'être protégé... Ou je verrai plus tard...

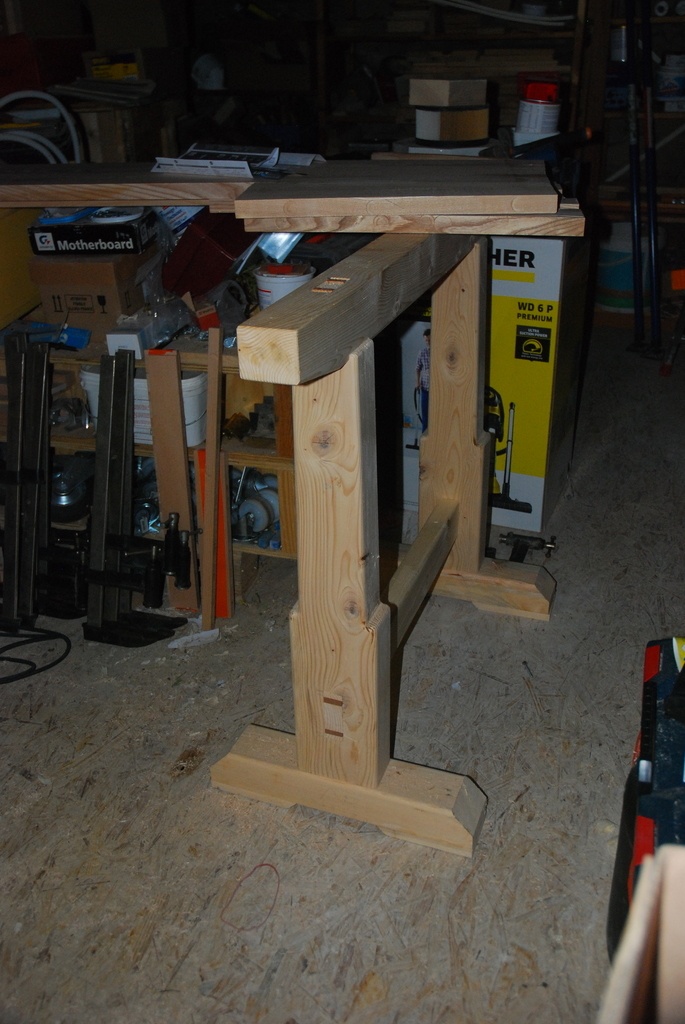

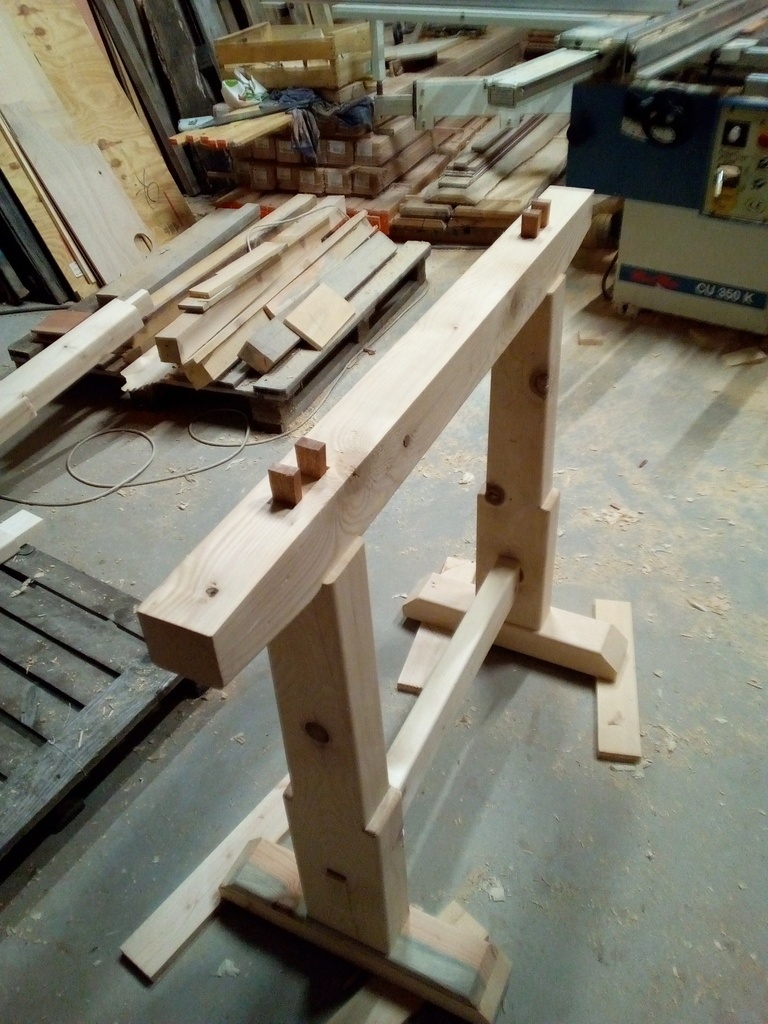

Résultat, ils sont stables, lourds

Publications associées


Discussions

Niouniou  a publié la création "Tréteaux japonais Samuraï Carpenter".
il y a 2 ans
Nicoel
( Modifié )

Si c'est Japonais, c'est forcément bien ;-)

Bien réalisé, utile et costaud, Bravo !

Niouniou
( Modifié )

Merci Nicoel !

ebenober
( Modifié )

"des tenons fendus et des coins pour verrouiller"
Ca s'appelle des queues de renard ou, si tu préfères jigoku-kusabi ! 😁
kentaro vérifiera.

Niouniou
( Modifié )

Merci pour cette correction, ebenober !
Je vais essayer de retenir queue de renard (la version japonaise est surfaite car trop commune pour moi...😋)

Vic66
( Modifié )

Ça à l'air d'être très robuste et stable !

Niouniou
( Modifié )

Ça l'est !!
C'est ptet un peu lourd pour le chantier au 5eme sans ascenseur, mais le but, c'est qu'ils restent à l'atelier.

Termite
( Modifié )

J'aime!!!!!!!!!!!!!!!
pour faire tes queues de renard tu as usiné des mortaises conique ou pas? Et si oui comment as tu fais?

Niouniou
( Modifié )

Merci Termite!
On doit pouvoir les usiner coniques, mais la complexité du montage va coûter cher en temps pour pas grand chose, surtout dans mon cas où je n'avais que 12 mortaises à faire.
Je les ai faites traversantes et ensuite la partie élargie est faite au ciseau à bois

Termite

Oui, comme je les fais moi. Parfois, si la mortaise est assez large (comme pour mon établi en se moment) je les fait à la rape.
Mais tu fais bien quelque chose conique?

Niouniou
( Modifié )

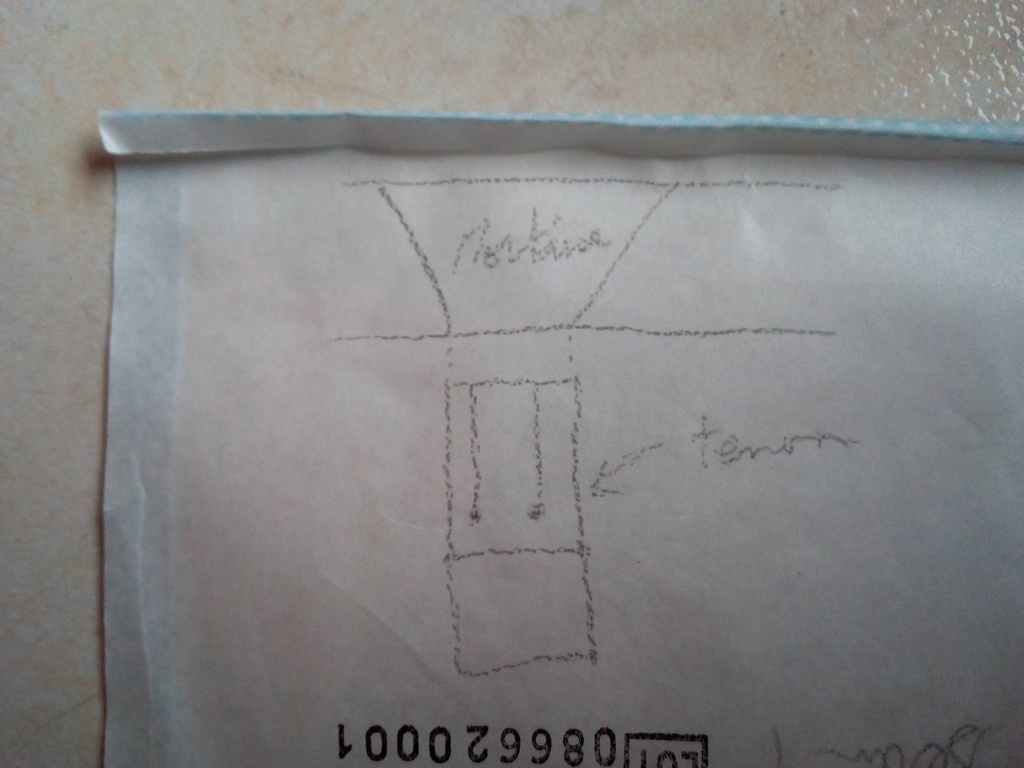

Termite voilà un crobard dans la salle d'attente du Doc !!!
Je ferai mieux ce soir, si tu ne vois pas terrible...

Termite

Merci je vois très bien. C'est ce que je fais aussi. Et bonne santé

Niouniou

Le Doc, c'était pour mon fils mais merci !

niconathy

Chouettes traiteaux!
Pour faire tes mortaises coniques, tu prends une chute de bois type chevron coroyé, tu la passe à la scie avec la lame légèrement inclinée. Tu places ta cale, côté incliné côté martaise, à quelques millimètres du bord de ta mortaise, tu utilises la pente créée avec un ciseau et réalises la pente dans ta mortaise.

Niouniou
( Modifié )

Oui niconathy, on peut également d'aider comme ça (mais je ne l'ai pas fait)
J'avais tracé de chaque côté et tu descends progressivement le ciseau et tu te sers de la planche du ciseau pour vérifier que la pente est bien plane, enfin si on peut dire ça...
Et merci le compliment !

othello
( Modifié )

Bonjour,
Peut-on avoir les dimensions des tréteaux?

Niouniou
( Modifié )

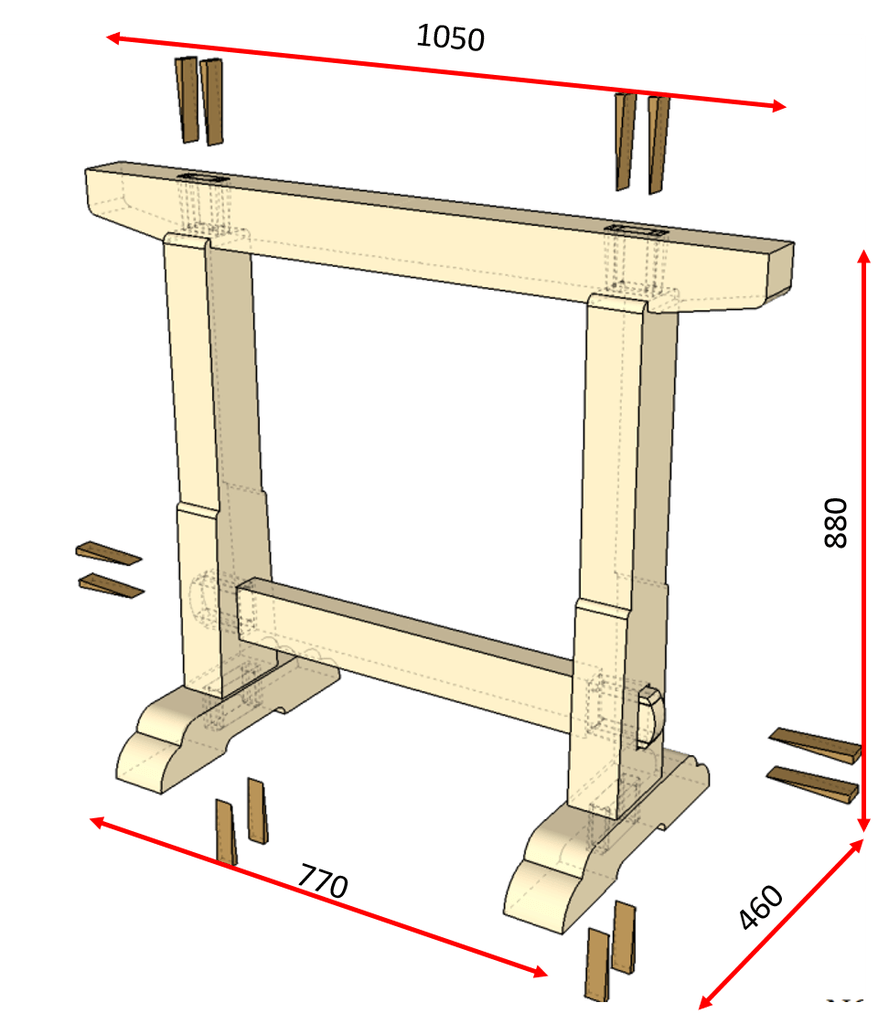

Le croquis recopié ci dessous ne te suffit pas ?
Sinon, j'ai expliqué que les plans ne m'appartiennent pas.
Il est désormais plus possible de s'inscrire à la newsletter pour avoir ce plan, mais il est disponible à la vente ici, avec un pack d'autres plans.
Après, le croquis est déjà pas mal, après, les sections ne sont pas à prendre au mm, tu gardes les proportions et ça seras solide!

othello

Bonjour,
Je te remercie, j'ai fait le débit en tenant compte du croquis, je ne pensais pas que le plan était payant, je te remercie pour la réponse.
