Cale pour fraiseuse à dominos

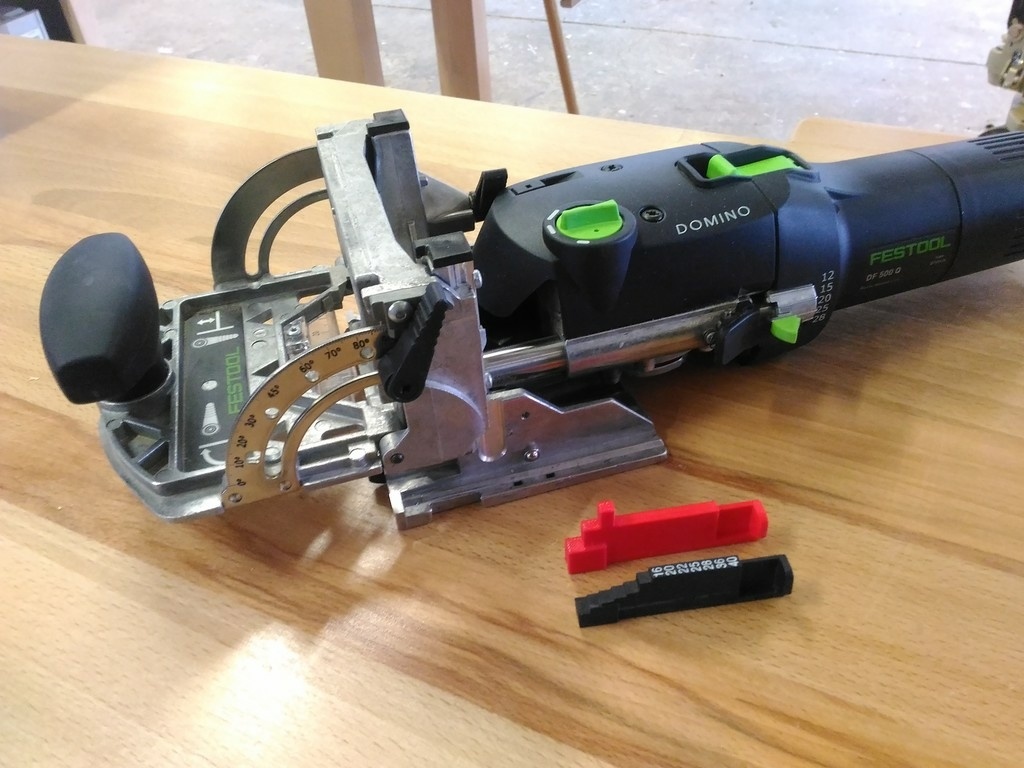

La fraiseuse à domino, qui est une machine d'assemblage présente à l'atelier, possède une cale permettant de régler la hauteur de la table de guidage. Cette cale permet de régler la position de l'usinage directement en fonction de l'épaisseur de la pièce à assembler, mais ne propose que des épaisseurs courantes (16, 20, 22, 25, 28, 36 et 40).

Pour des épaisseurs différentes, il faut utiliser le réglage visuel, moins précis et surtout moins répétable.

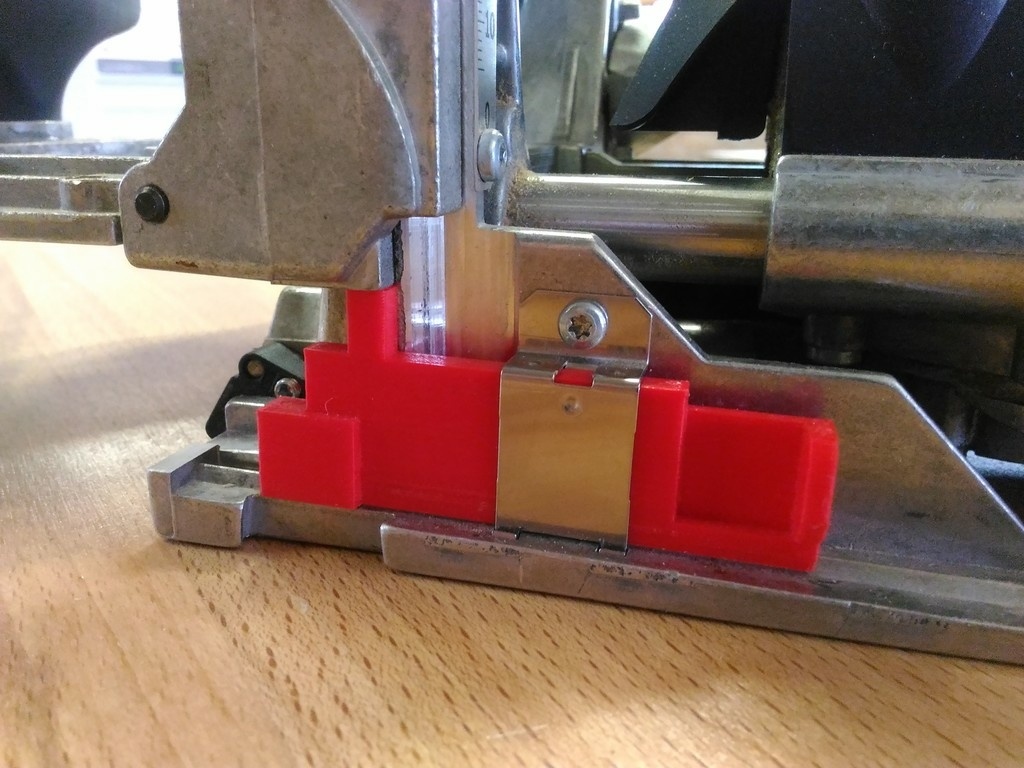

Lors de la fabrication de nos établis, nous avons donc dessiné et imprimé une cale répondant à nos besoins et nous permettant de garantir un résultat parfait sur l'ensemble des pièces.

En pièce jointe, vous trouverez le fichier de la cale standard Festool, modifiable selon les besoins.

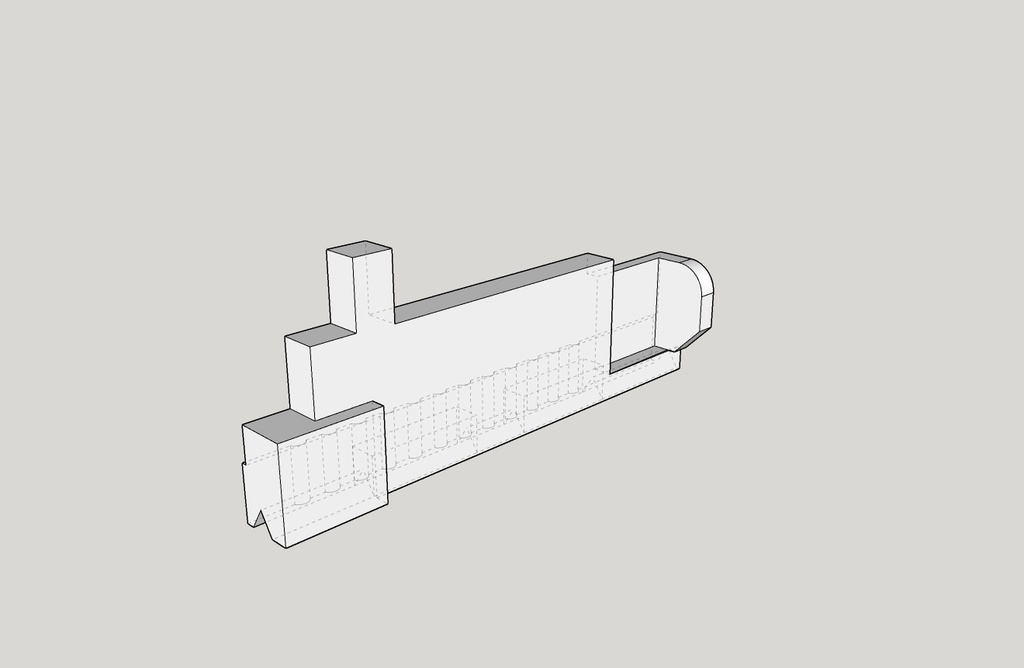

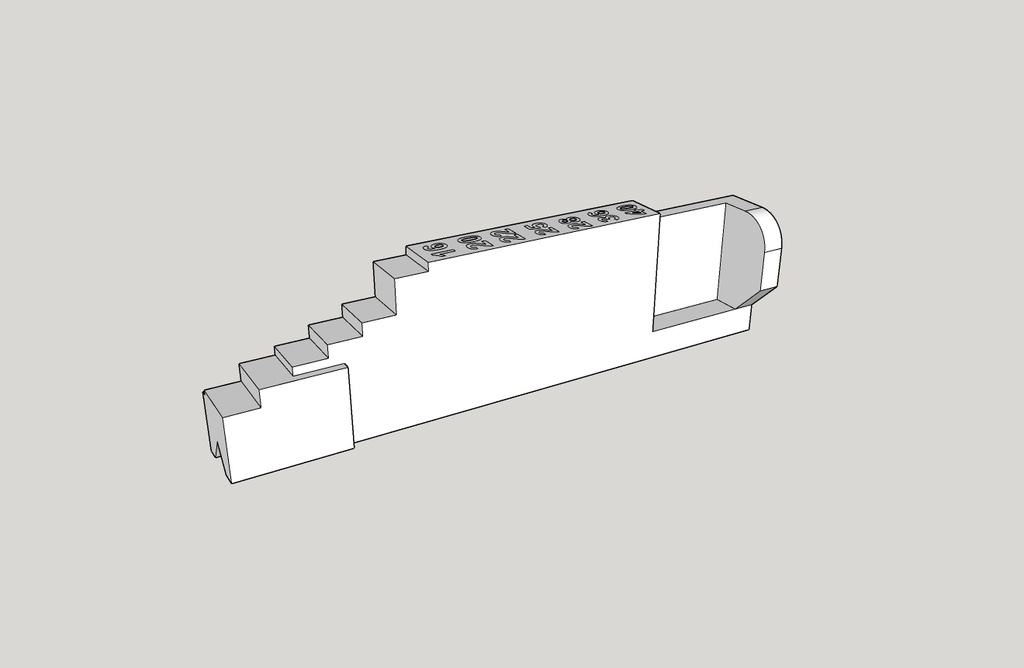

Conception de la cale

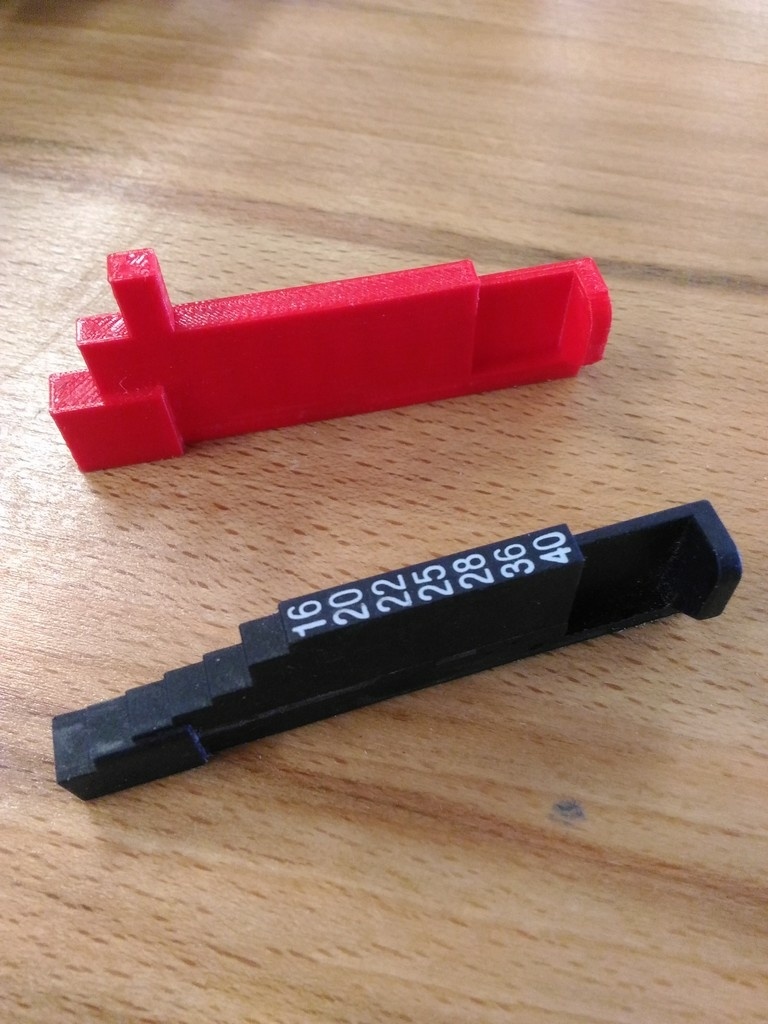

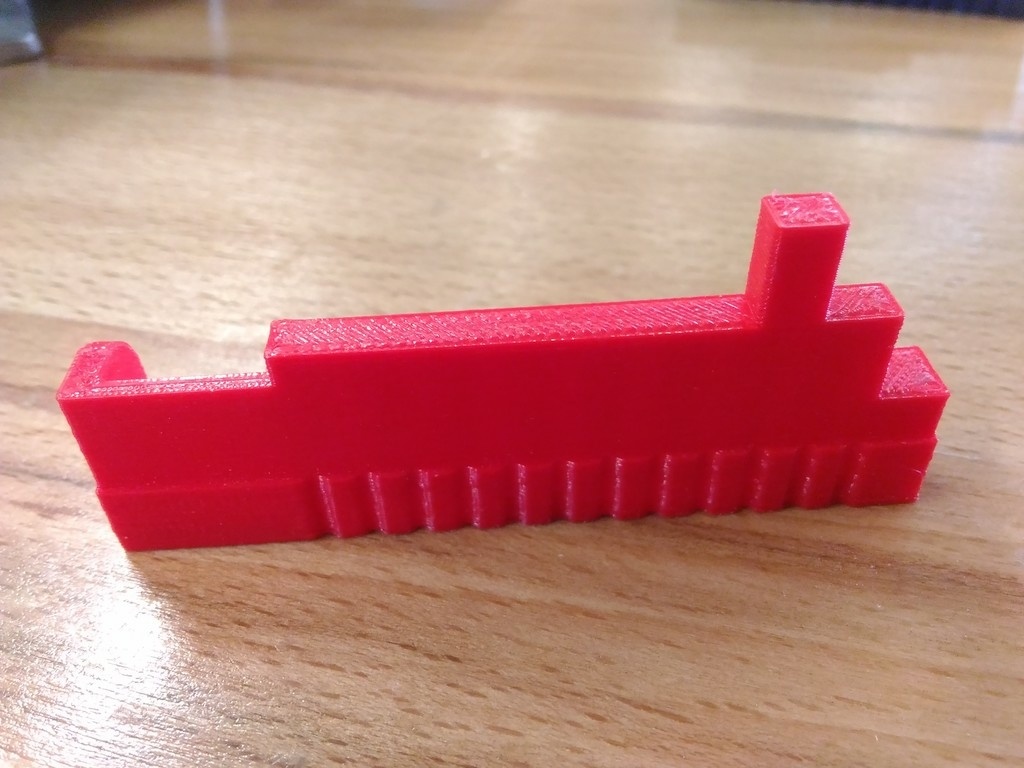

Impression de la cale + mise en place

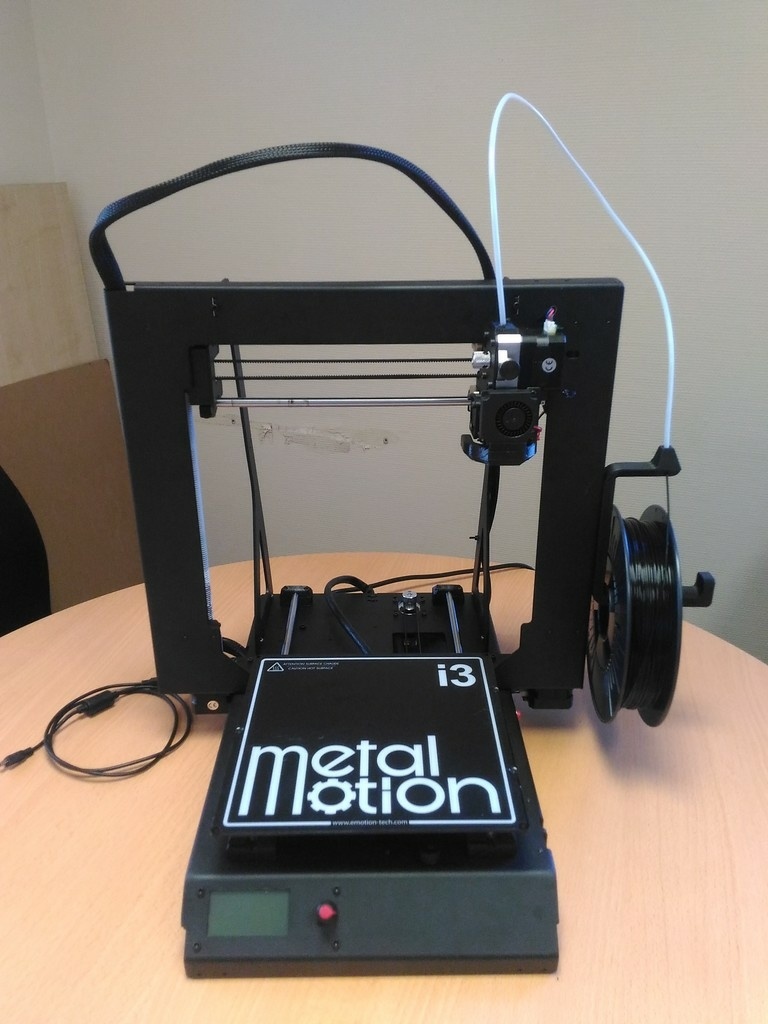

La cale à été imprimé sur en plastique PLA sur la machine en photo ci-dessous.
