Xaxa

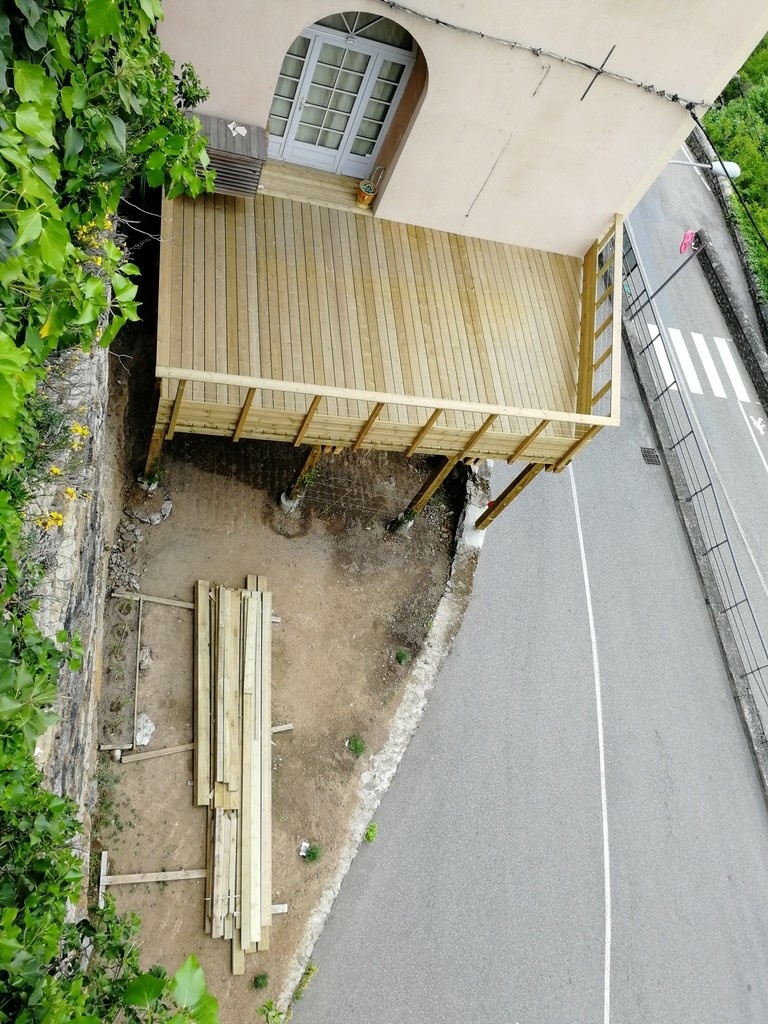

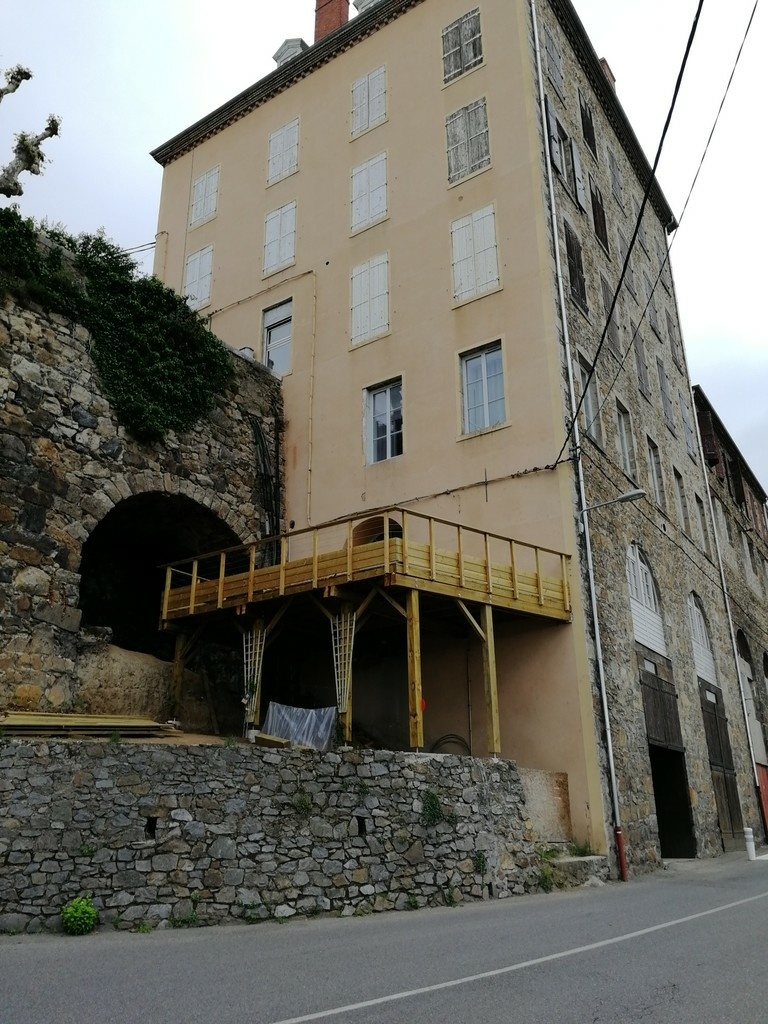

Une grande terrasse bois sur pilotis


Bonjour
Petite présentation pour ma petite😋 terrasse en bois de 31m2 sur pilotis
Bois de pin traité autoclave
Projet imaginé sur sketchup (à venir)
Projet personnel
6 à 7 m de hauteur au maximum.

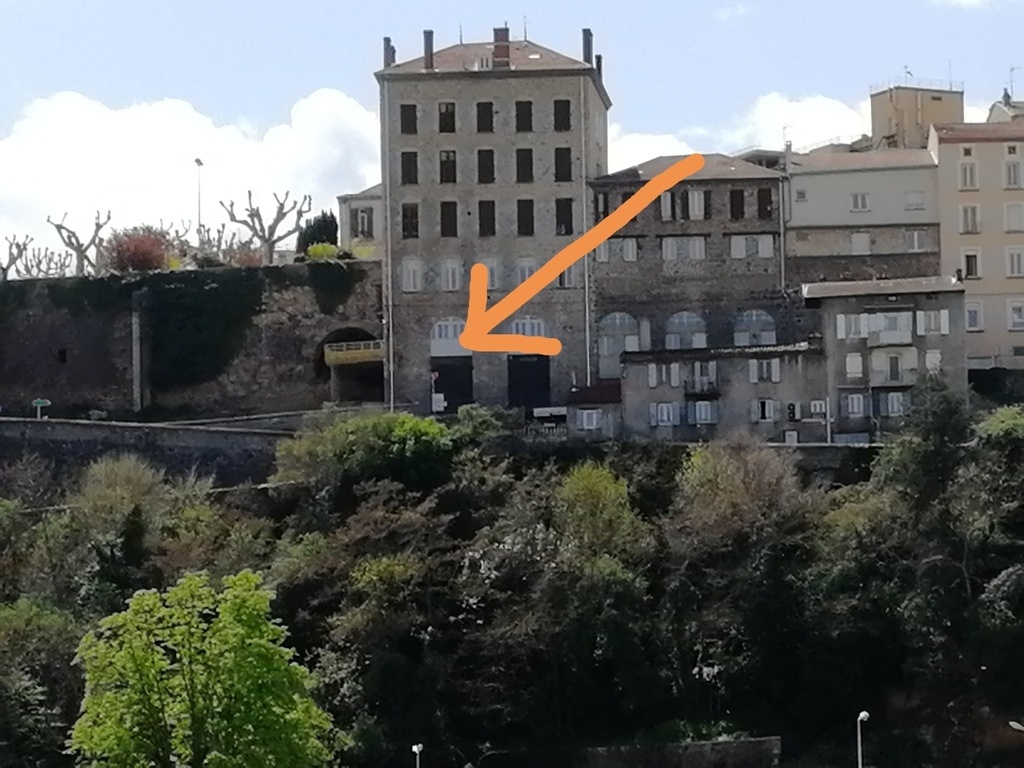

Construite sur un petite falaises

Mis à jour

Discussions

Xaxa  a publié la création "Une grande terrasse bois sur pilotis".
il y a 5 ans
Boris Beaulant
( Modifié )

Voilà une terrasse qui fait prendre de la hauteur :)

Xaxa

Oui ça été un défi pour moi qui sur un particulier.

Kentaro

Pas évident à réaliser. Tu n'avais pas beaucoup d'espace... et rien n'est droit, je suppose. Bravo!

racmterrof
( Modifié )

Il me parait indispensable d’étrésillonner cette structure, palée ou autres! Sylvain, Jacky votre avis s'il vous plait.

Xaxa

Etresillonner je ne connais pas ce terme. Parlez vous des bras de potence qui manque sur les deux poteau côté route ?
Pour les section des poutres porteuse je me suis référé au abac de construction.
Je vais voir de retrouver mes plan sous sketchup pour partager.

Xaxa

La structure s'appuie sur les piles de béton enfoncé au rocher en profondeur hors gel. Sur les mur, de la tige filté de 20 à 25 cm au scellement chimique tienne les sabot métalliques. 6 ou 8 par sabot je ne sais plus. Mur en pierre

racmterrof
( Modifié )

Ne la voyant pas, je ne met pas en doute la fondation, j'évoque la descente des charges de gauchissement.

Xaxa

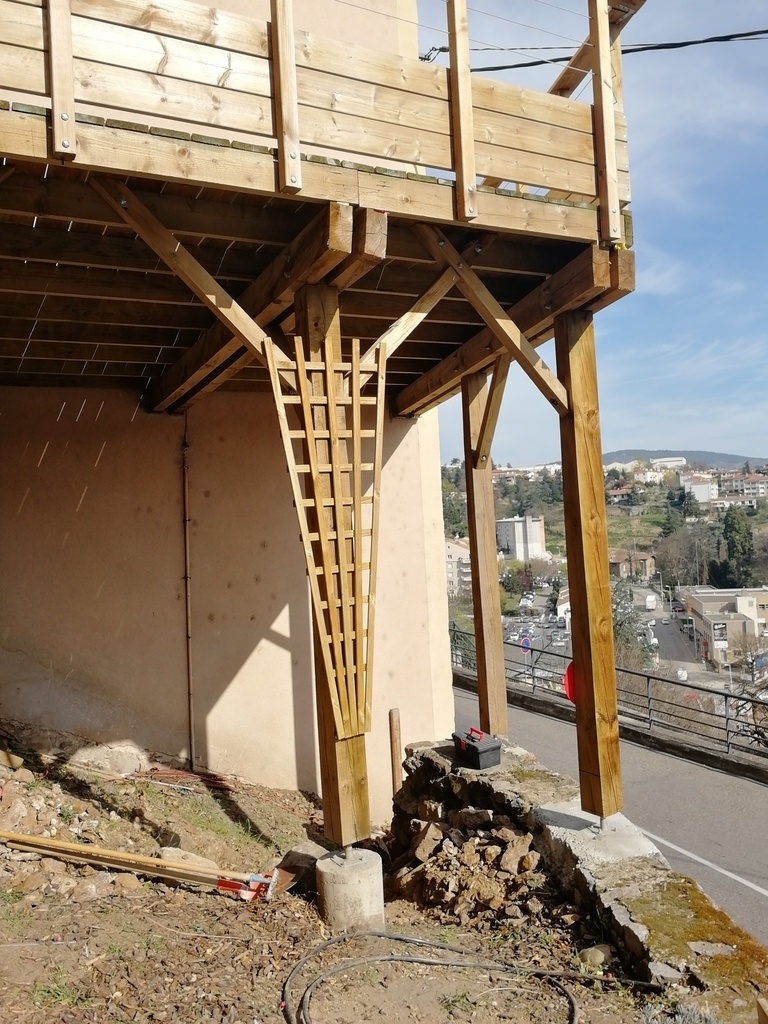

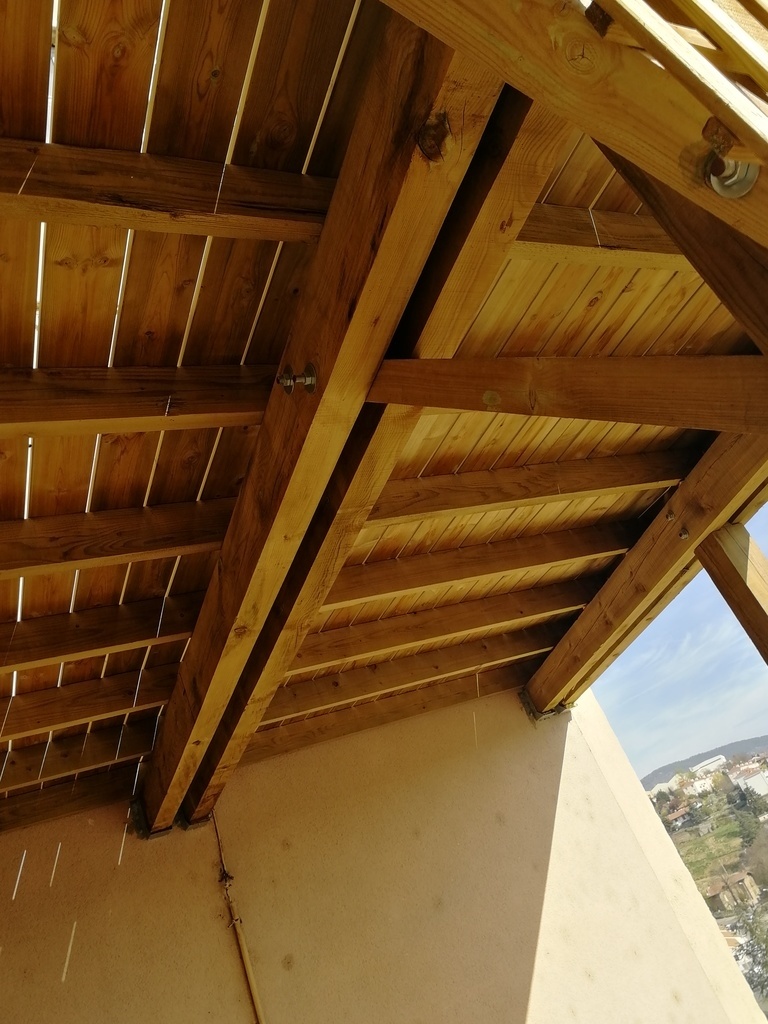

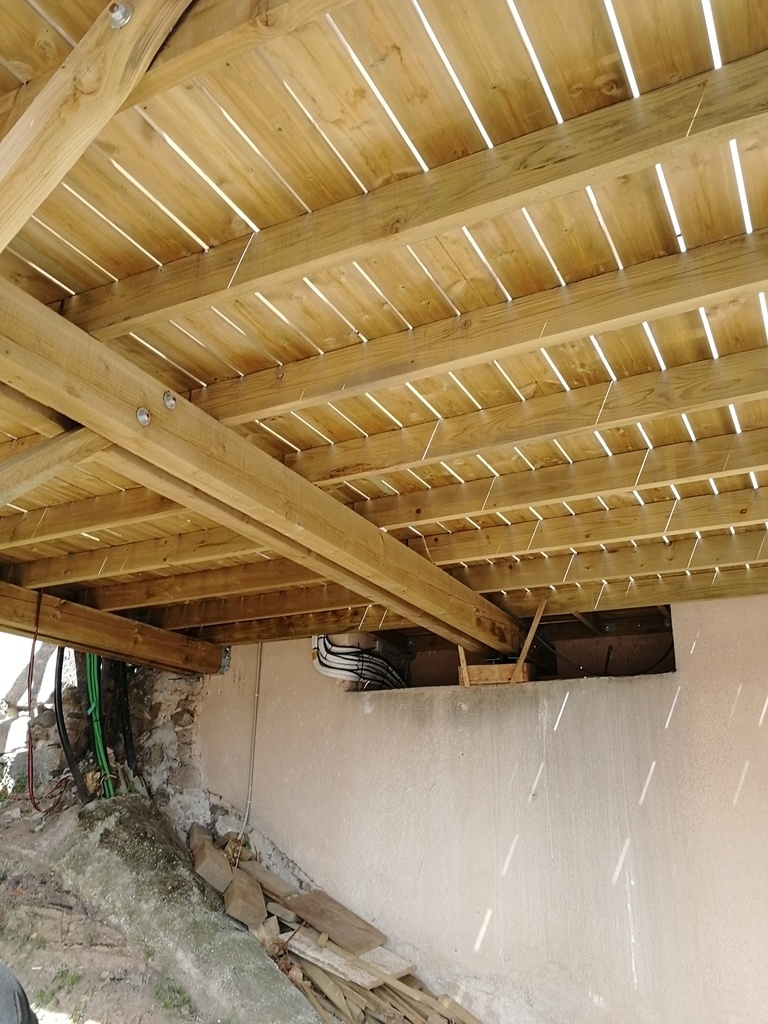

Ça m'aide pas mieux je te met des photo vu de dessous

Xaxa

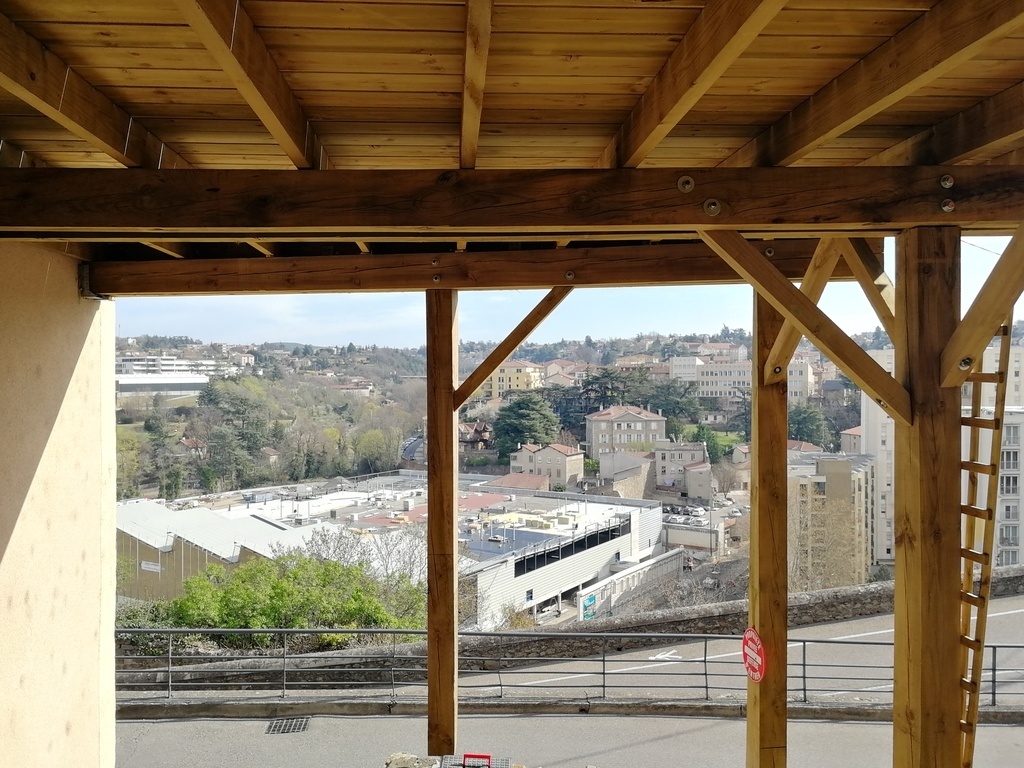

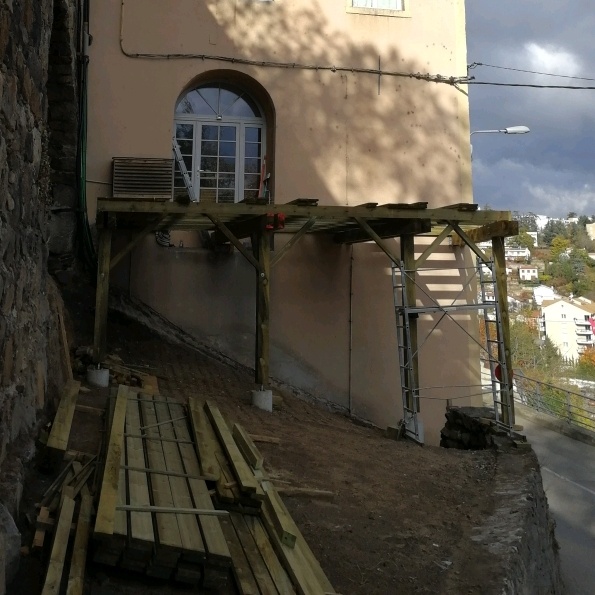

Voilà d'autre photos

sylvainlefrancomtois

+1

sylvainlefrancomtois
( Modifié )

Je suis bien occupé ces temps ci je viens un peu tard , ton ouvrage est solide ,il ne s'écroulera pas , par contre il faut revoir le contreventement qui est trop faible sans effet portique !

il faut mettre des écharpes palée) entre les moises pour palier un peu plus aux forces latérales !

olivier-inge-bricoleur

Bonjour,
est-ce que les contreventements fait avec de la tige filetée, sont aussi solides que ceux en tenon mortaise ? Je dois faire ma terrasse l'été prochain et je réfléchis justement à cette partie en ce moment. Ma terrasse fera 12m^2 à environ 3m de haut.
