riton

Pedalboard


Y a t-il des guitaristes dans la salle ? Voici mon premier projet en menuiserie, fini il y a 2 ans environ.
Etant guitariste amateur et possesseur de quelques pédales d'effet, m'est venu l'idée et la nécessité de réaliser mon pedalboard.

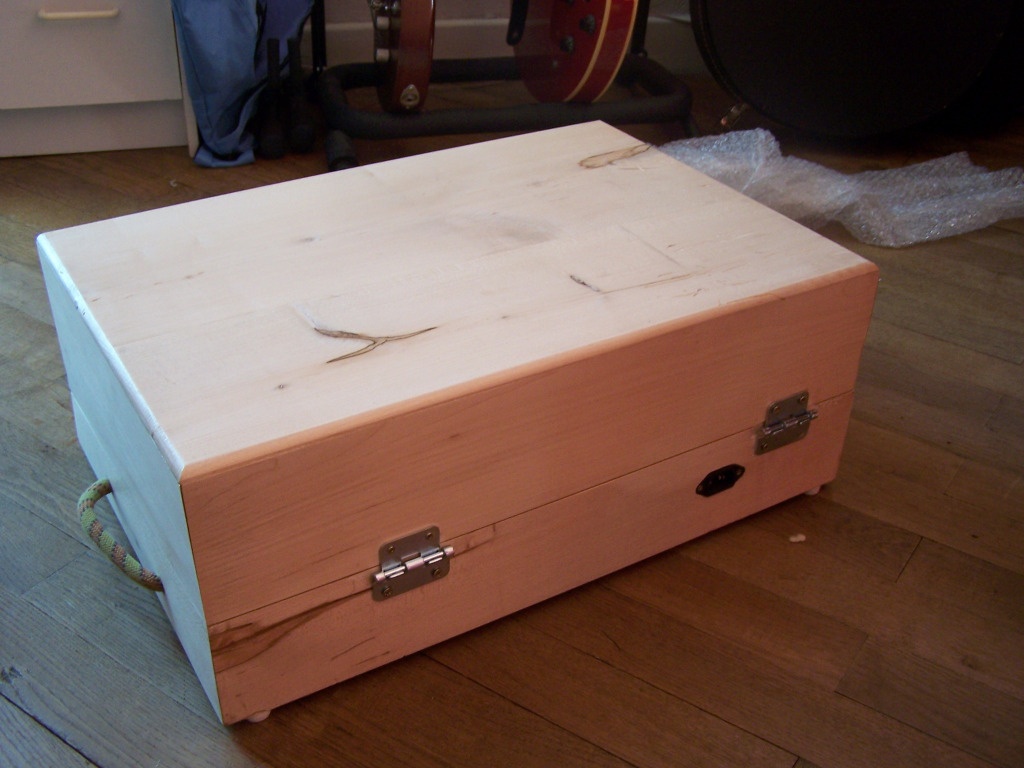

Je voulais créer la boite de transport avec le pédalier, et que le couvercle se retire pour l'utilisation (charnières amovibles). Le tout dans un format le plus compact possible en fonction de tout le m**dier que j'avais à caser...

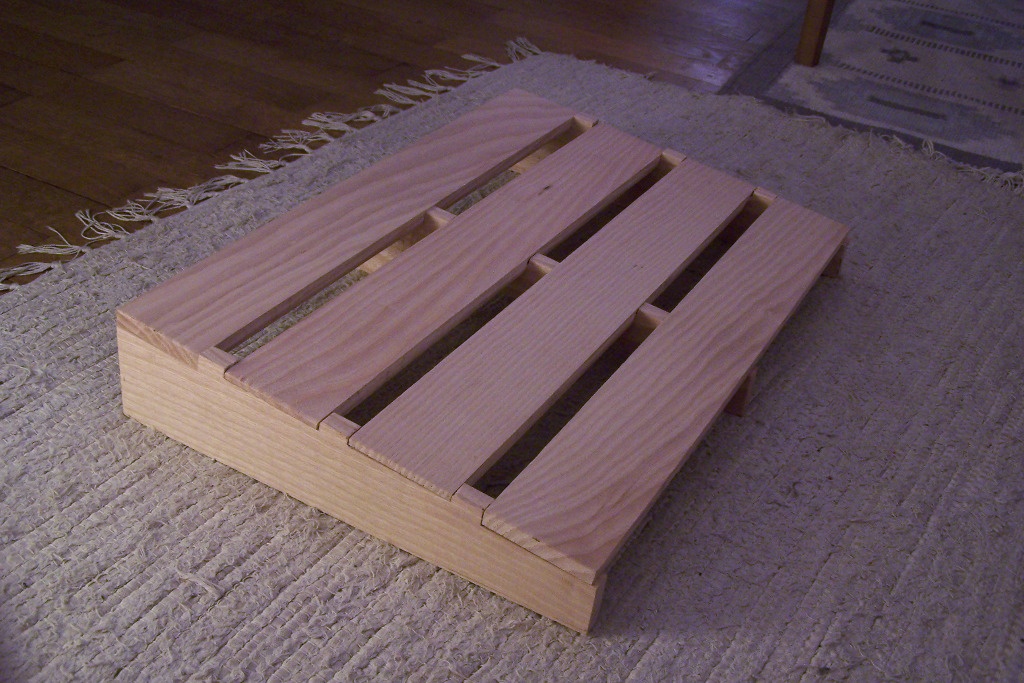

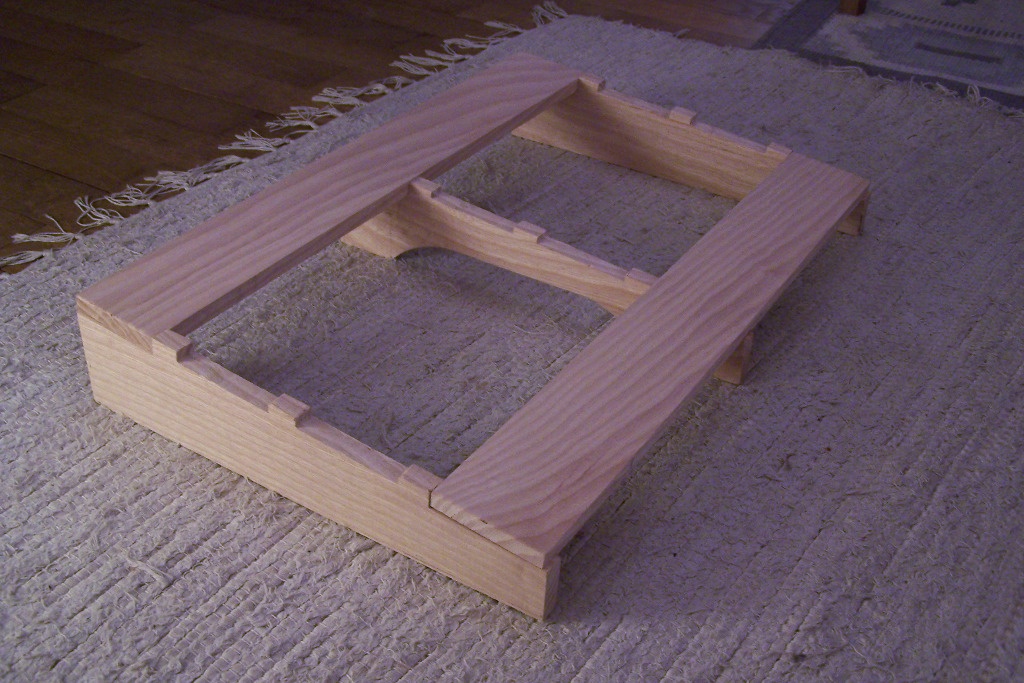

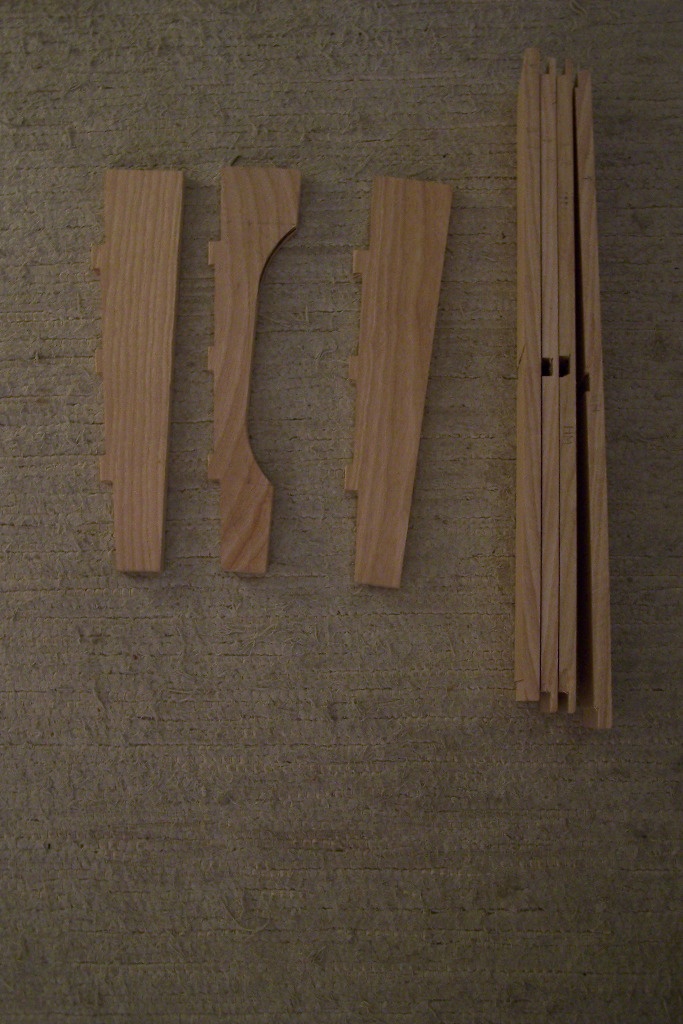

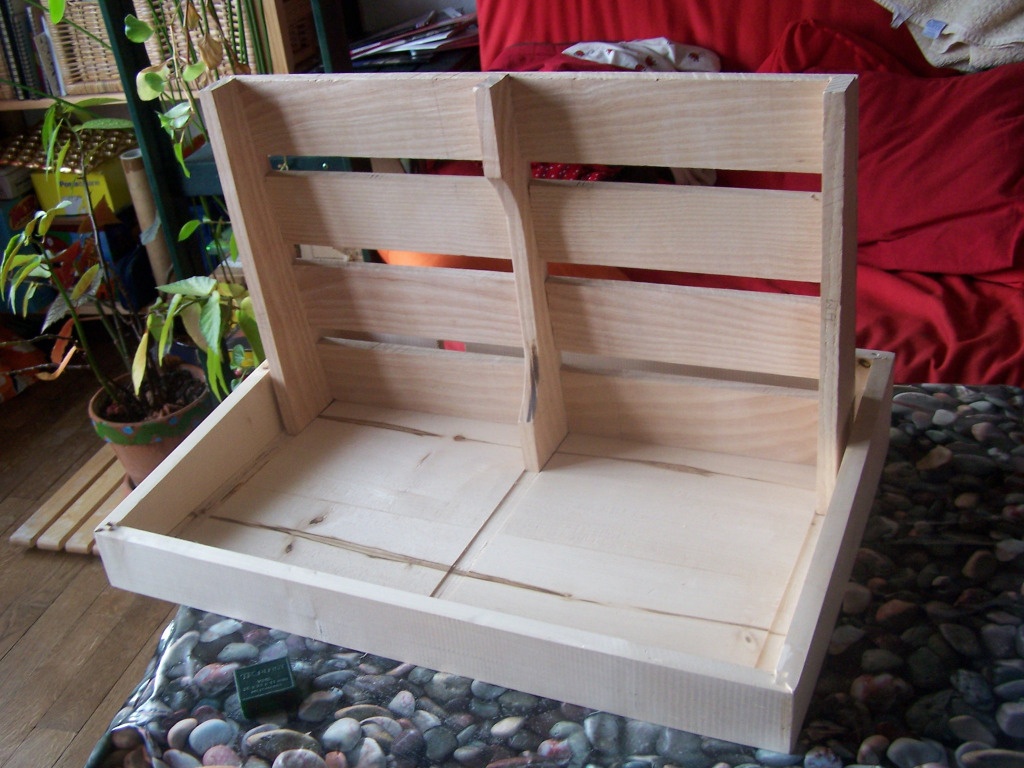

La boite est en érable, le pédalier en frêne.

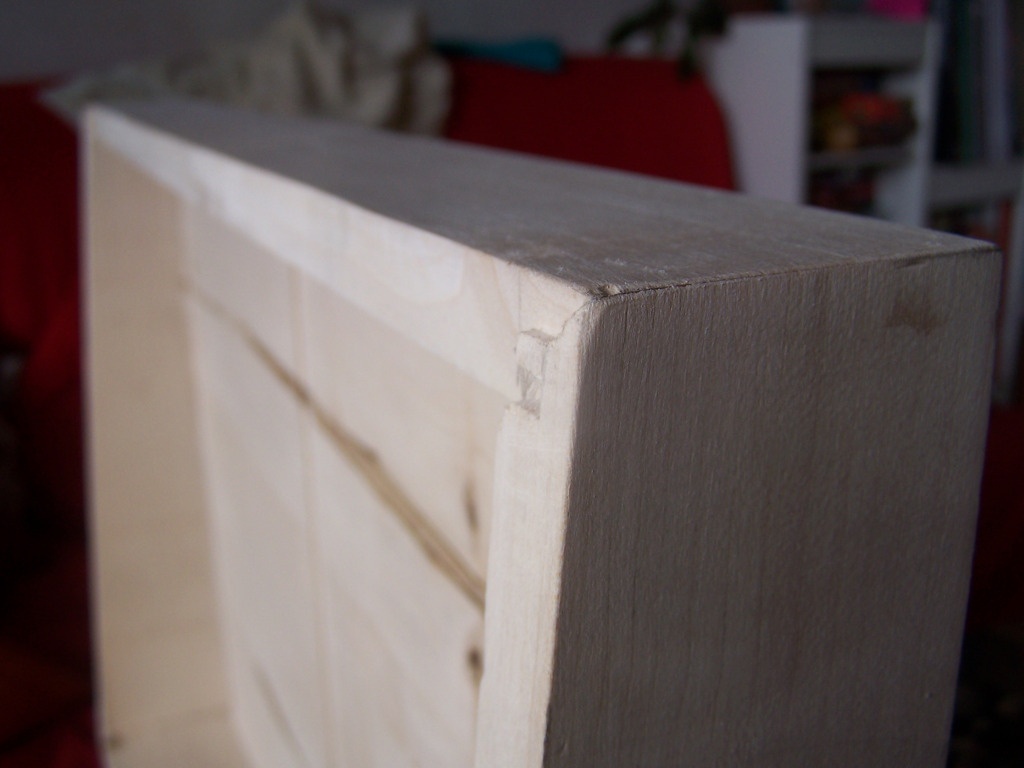

Boite : assemblages en onglets/languette grâce à un outil spécifique pour la toupie, je ne connais plus le nom exact(bouvetage?)
Le reste de la réalisation parle de lui même, il n'y a rien de bien compliqué.
Les poignées sont en corde d'escalade usée (récup) !

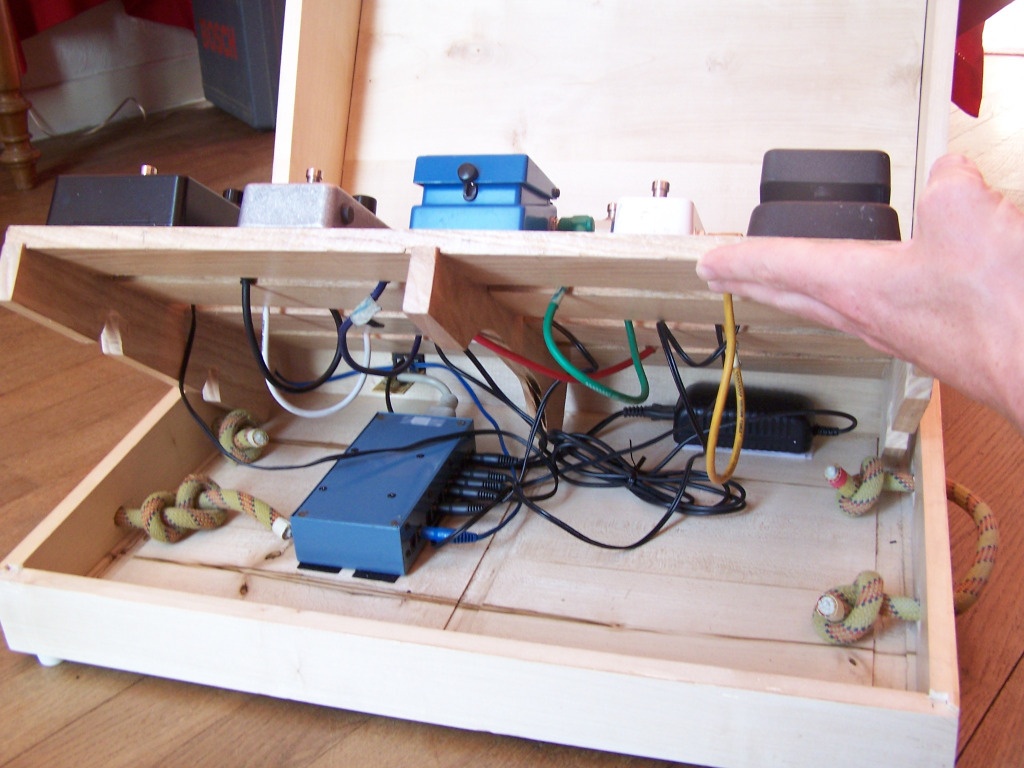

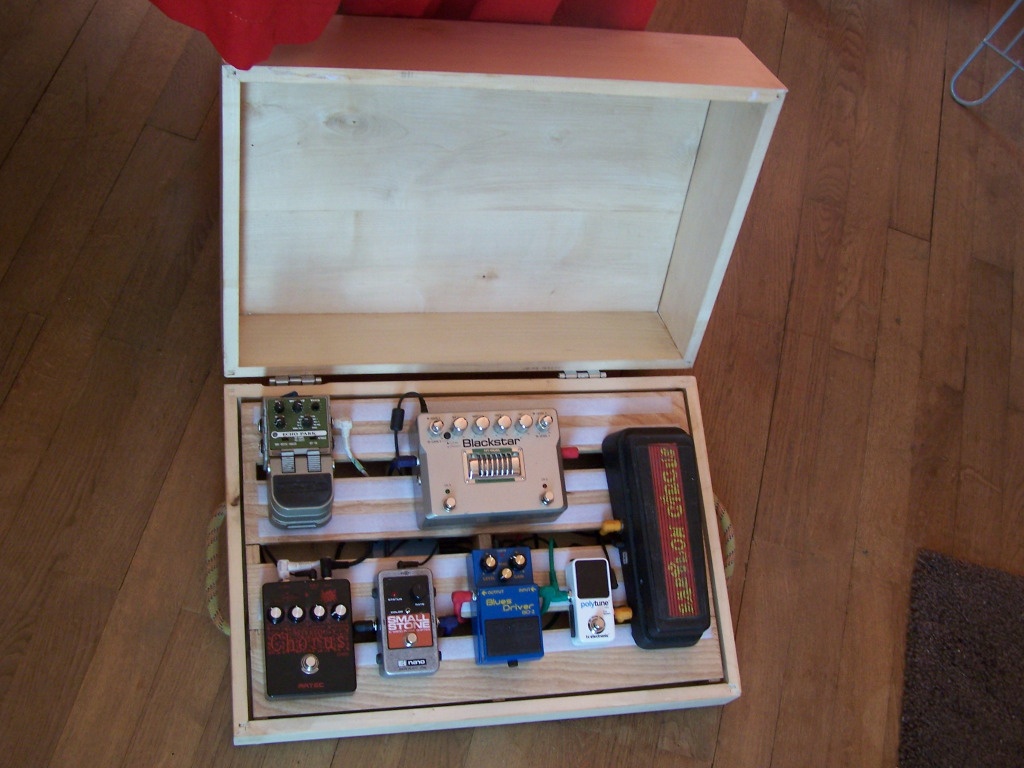

L'espace entre le dessus des pédales et le dessus du couvercle me permet de ranger les câbles simplement.

Mis à jour

Publications associées


Discussions

Basse type Fender
( Modifié )

Oui, il y des guitaristes dans la salle ;-)
Beau projet qui change des pedal-boards habituels.
Très chouette et le coup de la clayette / double fond est bien pensé.
Ceci dit, cela doit bien sonner, vu l'ensemble des pédales !

riton
( Modifié )

Ah, un gratteux ! Je me sens moins seul. Merci pour le commentaire. Je n'ai pas inventé grand chose, je me suis inspiré de ce qui se fait dans pas mal de pedalboards "diy". Et les pédales sonnent bien, ça compense les mauvais doigts de l'instrumentiste :-)
Je vois que tu souhaite construire une guitare ES 335, chapeau, je te souhaite du courage ! (j'ai moi-même une réplique CORT "The Source" à 250 €, ça sonne pas mal mais je me vois mal fabriquer ça!)

mokozore
( Modifié )

ça fait longtemps qu'un truc comme ça me trotte dans la tête, je pense que je vais profiter de ces belles photos pour me fabriquer un pédalboard comme le tien!

riton
( Modifié )

mokozore : super ! Si tu veux des infos supplémentaires n'hésites pas.

loulou38
( Modifié )

j adooooore ... bravo .j aimerai te copier ...est il possible que tu m’envoies les dimensions Bien à toi Lucio

janasforet
( Modifié )

Vraiment au top!!!!!!
Pourrais tu m’adresser les dimensions

riton

Salut,
Bonne idée, je n'avais pas mis le plan en ligne. Tu le trouveras ici (sketchup) :

Sinon : 560 mm largeur, 380 profondeur, 200 hauteur (boite fermée). Le socle incliné qui reçoit les pédales : 92 mm de hauteur à l'arrière, 55 mm à l'avant.

janasforet

Merci beaucoup
Je vais m'y atteler

loeiza
( Modifié )

Super chouette ! Je viens d'en réaliser une sur la base de tes photos ! Merci ! D'ailleurs, quelle est la boîte qui est en dessous et qui prend en charge toutes les pedales ? Merci !!

riton
( Modifié )

Salut merci c'est cool ! L'alim est une Fuel Tank Classic de chez T-REX :
thomann.de/fr/...x_fuel_tank.htm

riton

Et tu peux partager les photos sur l'air du bois, c'est chouette de voir les autres créations ;-)

loeiza

riton
Oui faut que je me lance 😋

remdug

Très beau projet !
Je pense également tenter le coup sur base de votre réalisation. Merci beaucoup pour le partage.
