Charpente villa 4 pans

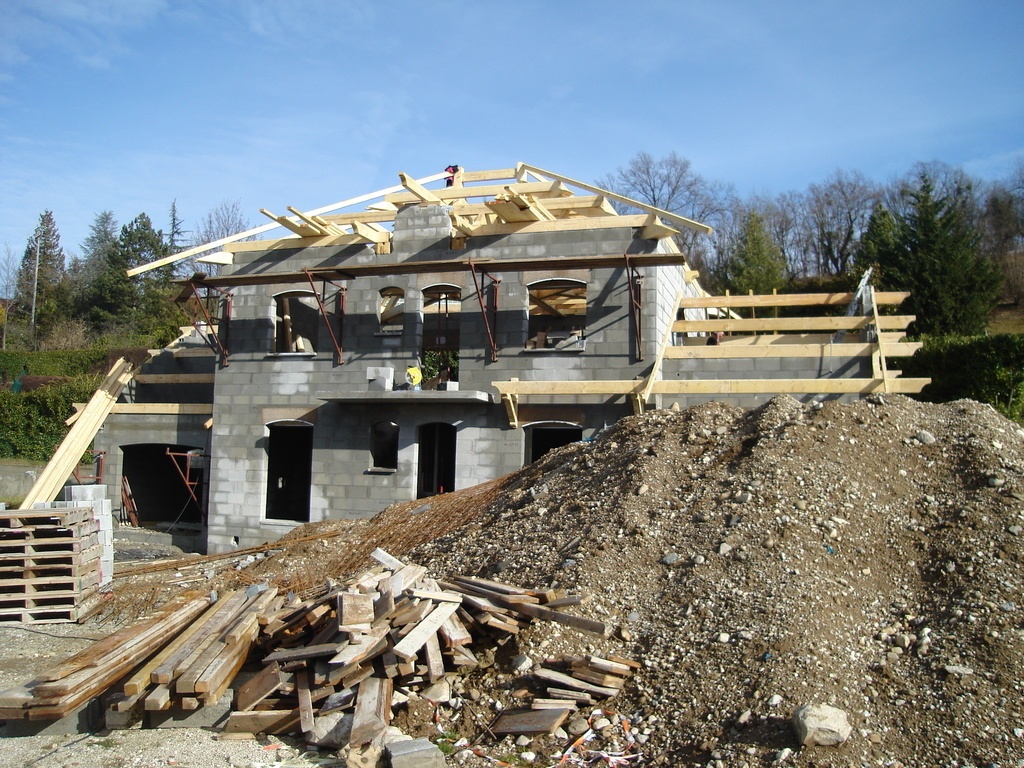

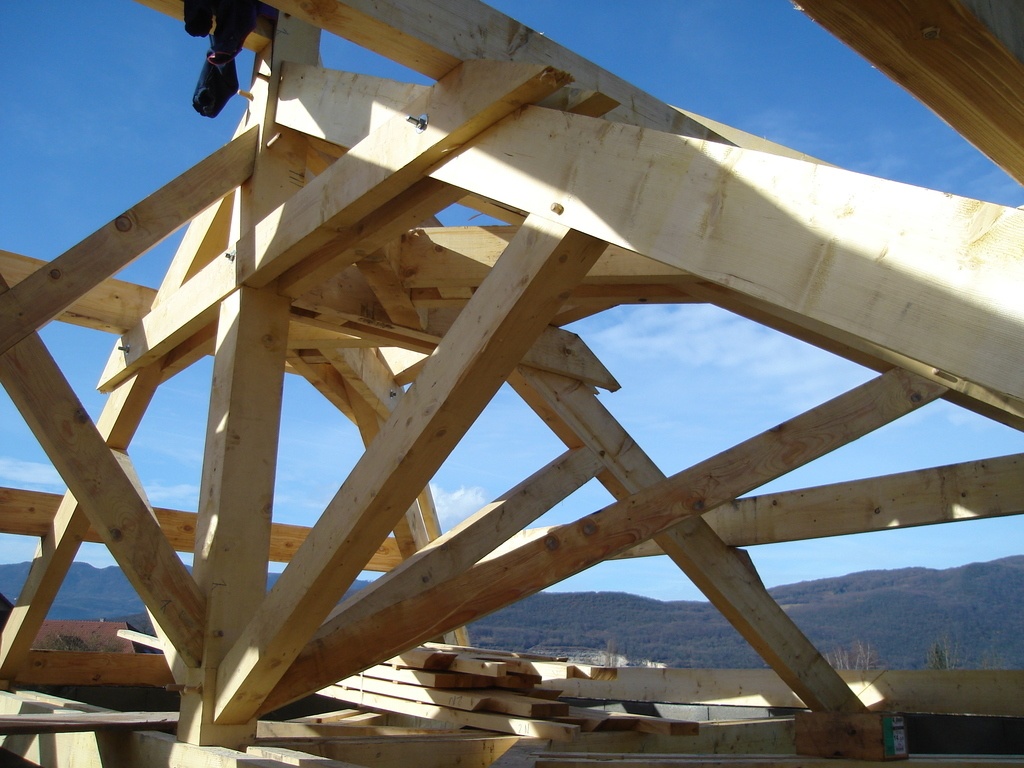

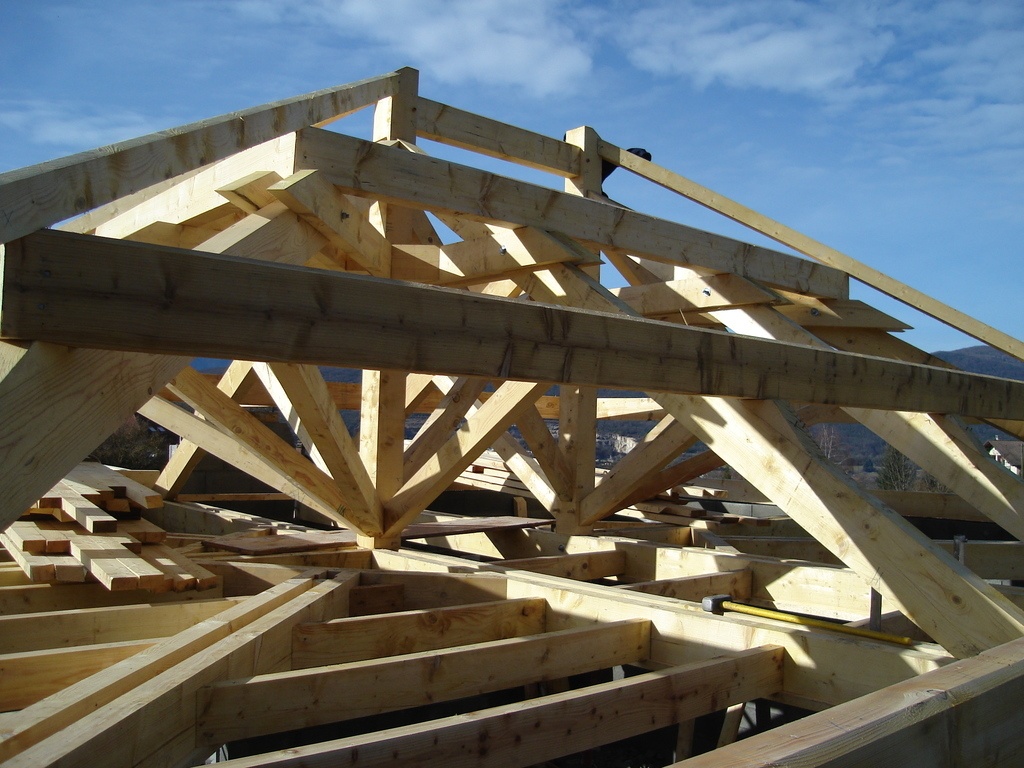

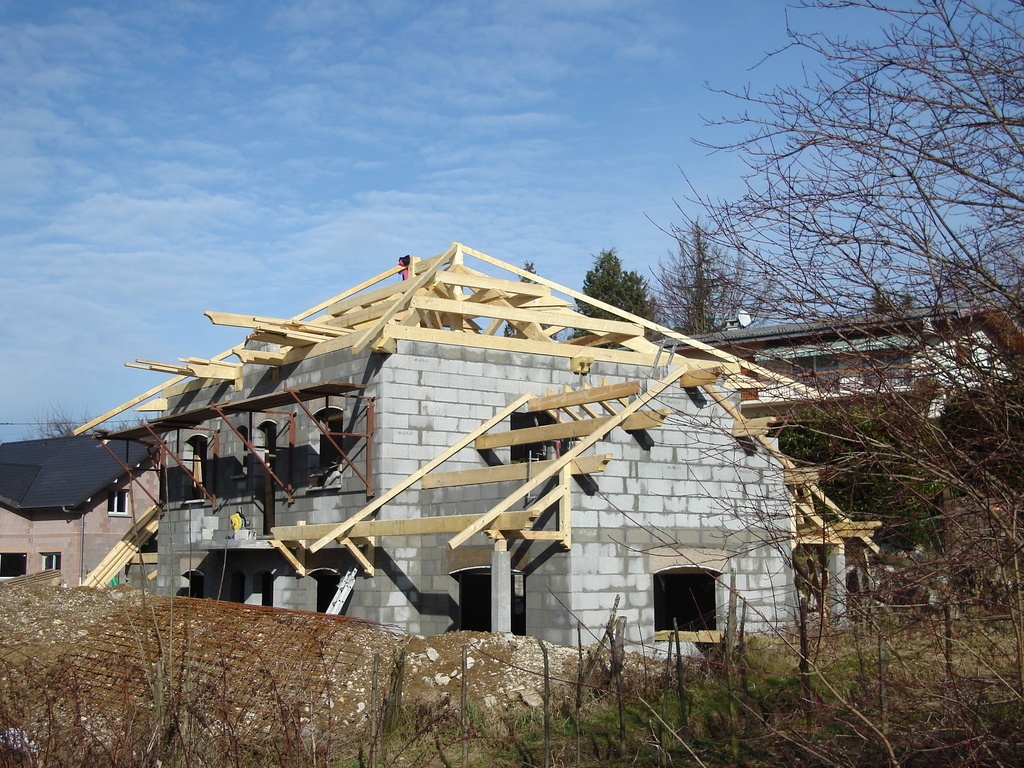

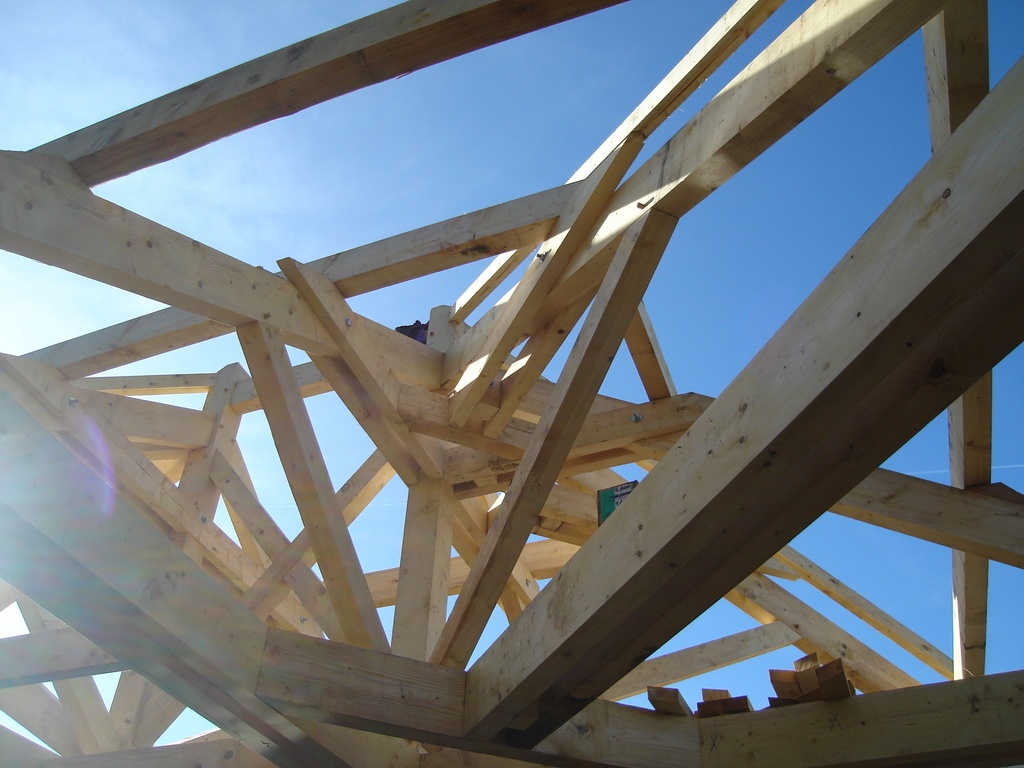

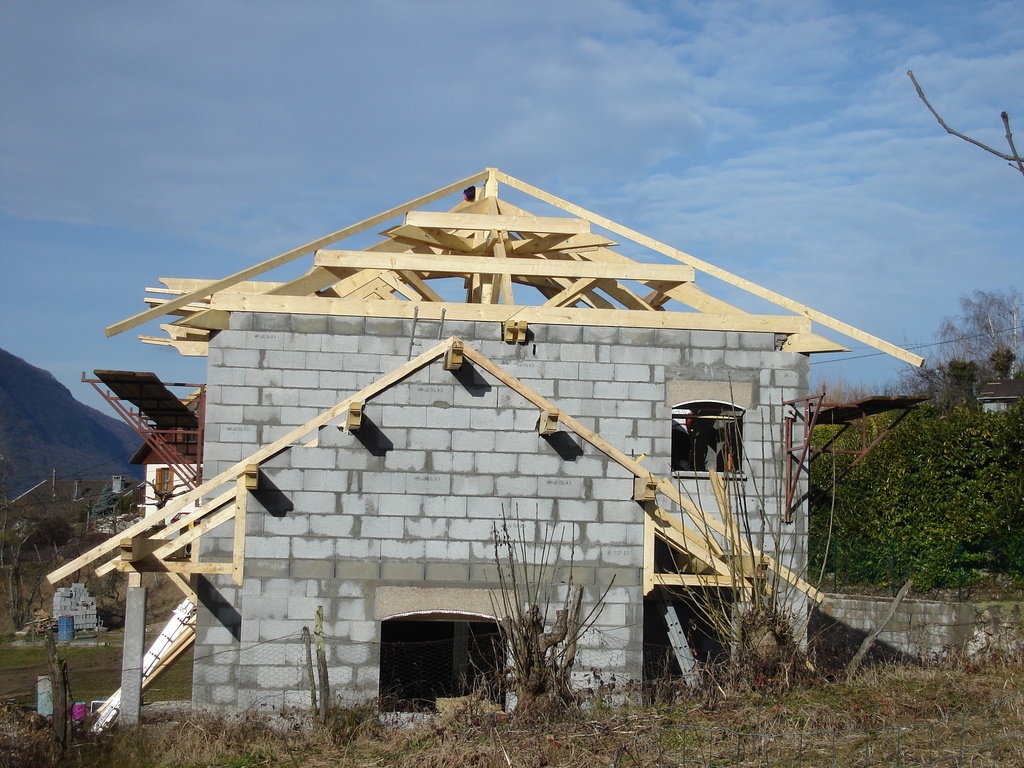

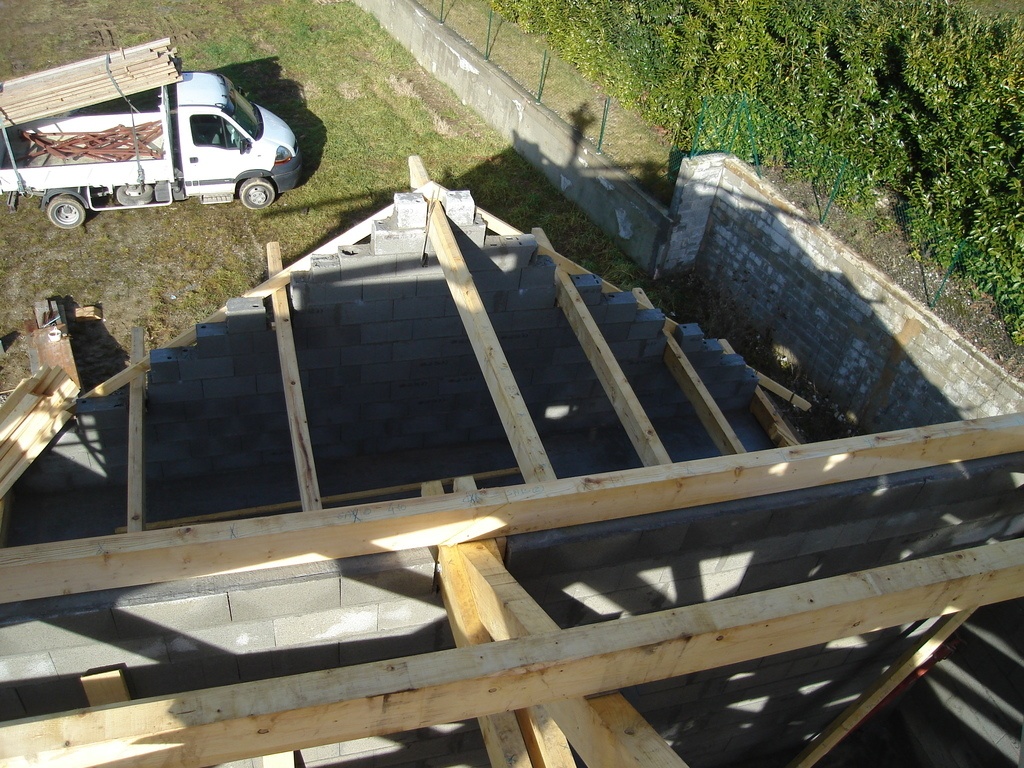

Charpente tracée, taillée et levée par mes soins au sein de l'entreprise Boscarato Charpente en 2008.

Tracée par épure sur un logiciel en 2 dimensions.
Rembarrement sur les bois via fiche de taille imprimée.
Tous les bois sont en résineux de pays corroyés 4 faces.

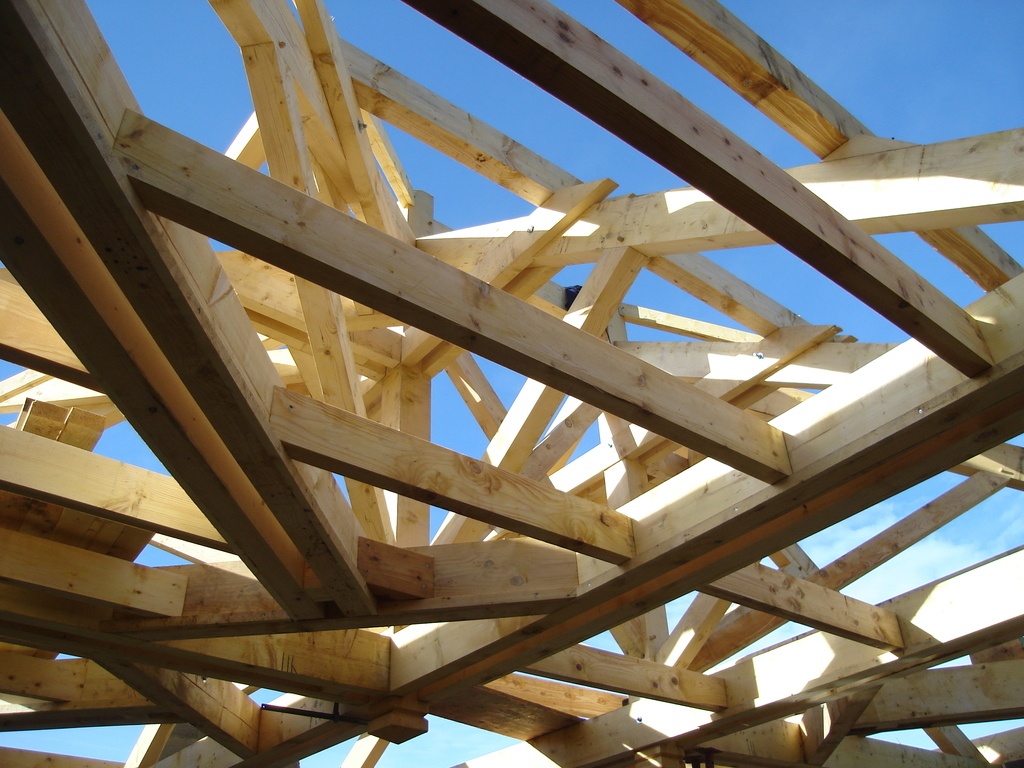

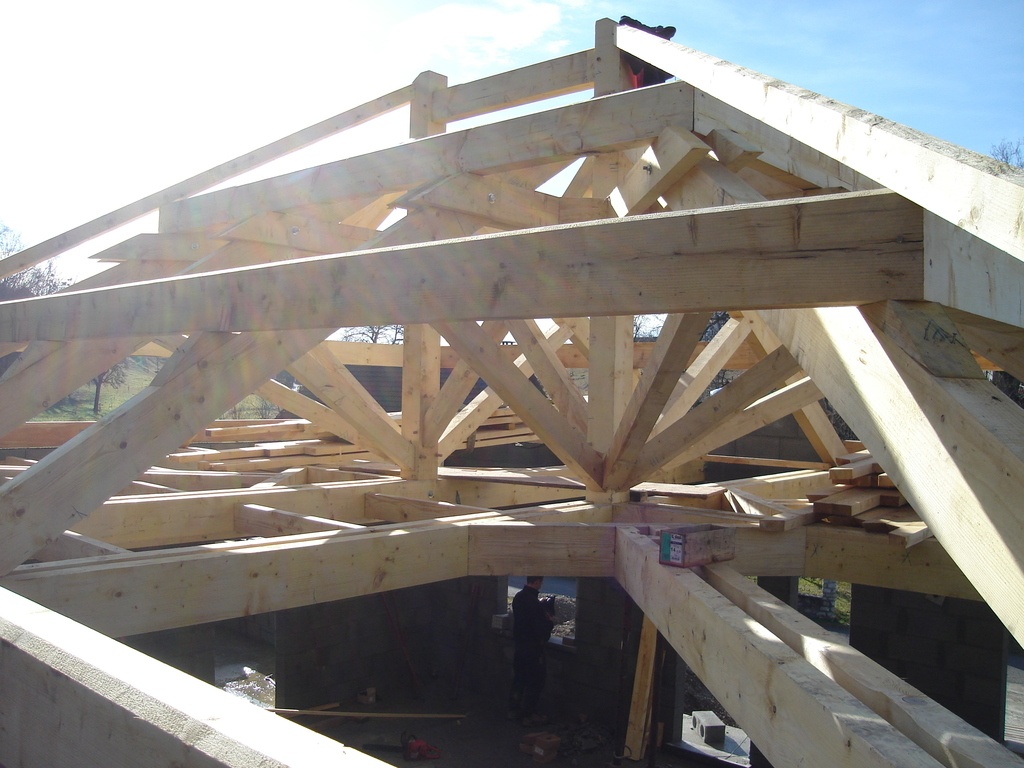

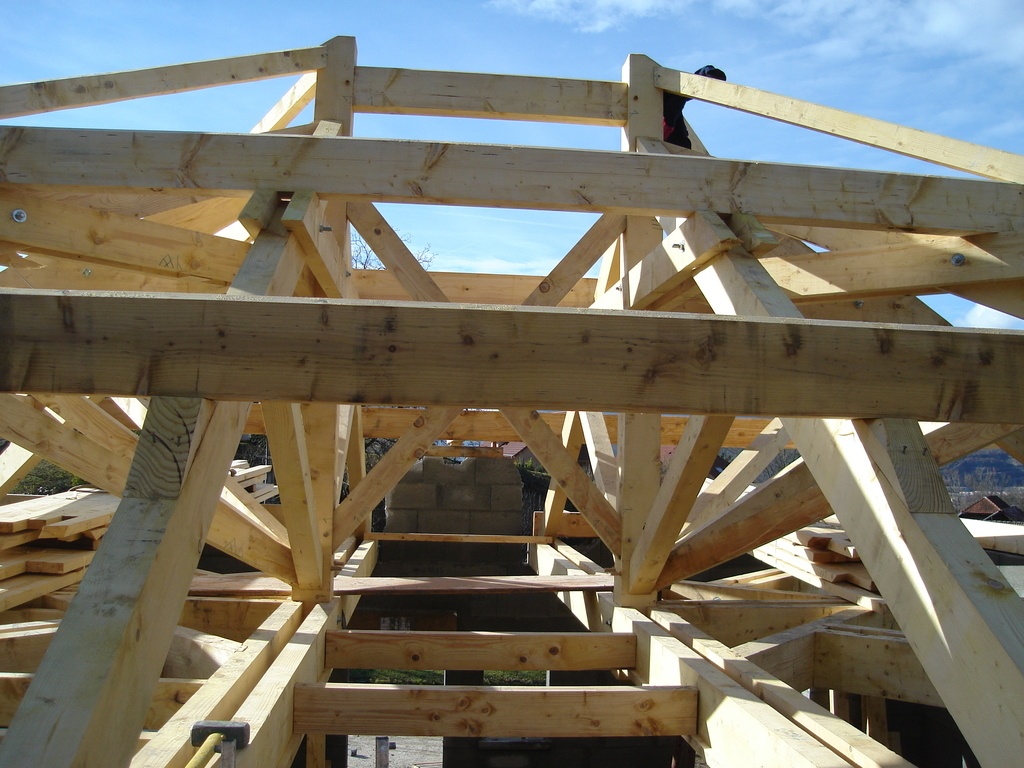

Quelques détails:

  • 8,60 m de portée de ferme
  • 2 fermes reliées par une croix de saint andré (assemblage par tenon-mortaise)
  • 2 demi_fermes de croupes
  • 4 demi-fermes d'arêtiers
  • double enrayure sur deux niveaux (une au niveau de la sablière, une au niveau de la panne intermédiaire)
  • dégauchissement de contrefiche
  • assemblage de l'enrayure par moine + tige filetée
  • queues d'arondes pour les goussets
  • pannes délardées face aplomb
  • chevron d'arêtiers face aplomb rencreusés et délardés

"Légèrement" surdimensionnée, elle est pas prête de tomber celle-là.


Discussions

Benjamindiot a publié la création "Charpente villa 4 pans".il y a 6 mois
J62


sacré boulot!

Oak

J'aime bien le légèrement surdimensionnés 😁 tu m'étonnes. Au moins le client se posera pas la question de la changer dans 50 ans. 👍🏻. Beau boulot.

Pascalclochard


Impressionnant !!! chapeau 👏

sylvainlefrancomtois


ça rappelle des bons souvenirs !!! beau boulot !!

Gcloarec

Pfui ! Joli boulot !

BastienLB


yes aurais tu des photos du levage aussi??

Benjamindiot


Non désolé pas plus de photos!

Vic66


Impressionnant ! Bravo

Termite


le tradi ça sent bon quand même.....

baptiste61


Tenue au feu 48h ! Joli boulot ! Ca fait du bien de voir un peu d'autres modes de construction ! Ton enrayure tu fais une entaille dedans de 2-3cm et la moitié de l'entrait vient poser dedans c'est ca ?

Benjamindiot

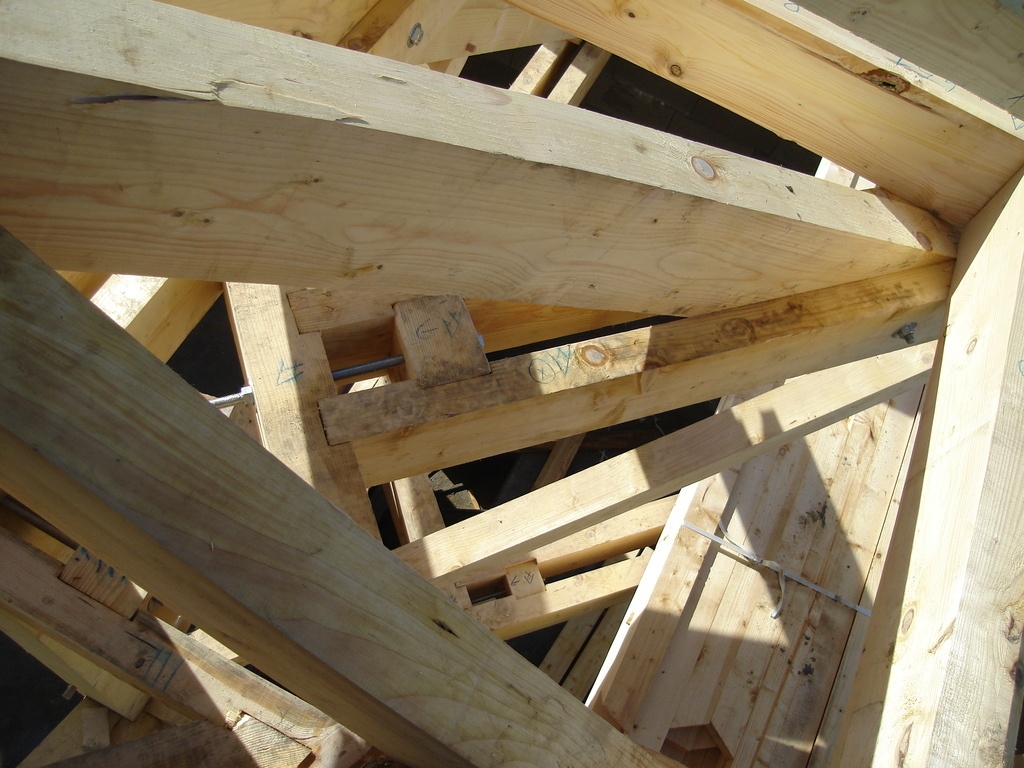

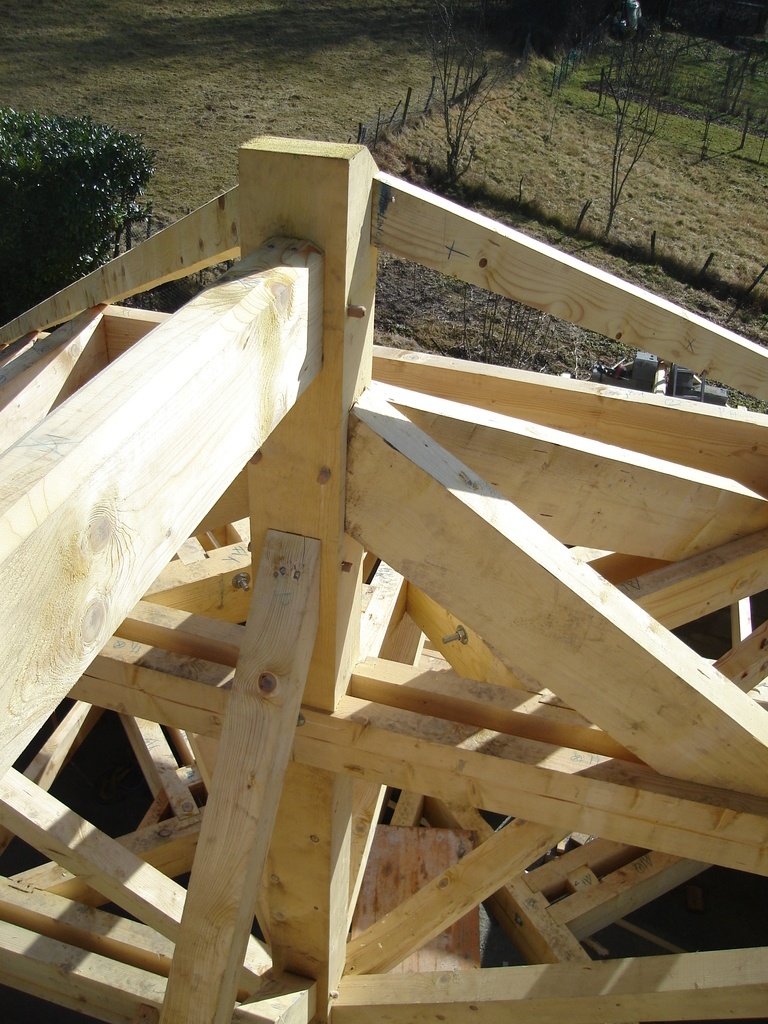

L'entrait de ferme supporte l'entrait de 1/2 ferme par entaille de 3 cm + repos de 5 cm. Assemblé avec un moine (clef) + tige filetée (photo 5 du 2em bloc).
