Fabrication Light box

Fabrication Light box
+

Bonjour, comme on me l'a demandé je vous ai fait un petit pas à pas de la réalisation de mes light box.


Partager

Détails fabrication

J'utilise majoritairement des panneaux de CP de boulot de 3 mm en format A4.

Voici les étapes de fabrication pour ceux que ça intéresse :

  • Impression des plans sur des feuilles A4 autocollantes
  • Je colle mes plans sur le bois mais avant cela je mets du ruban de masquage de peinture. Cela pour deux raisons : d'une part une fois la découpe faite ça de décolle très facilement, et d'autre part il n'y a aucun résidu de colle donc pas de ponçage à faire.
  • Découpe des panneaux à la scie à chantourner.

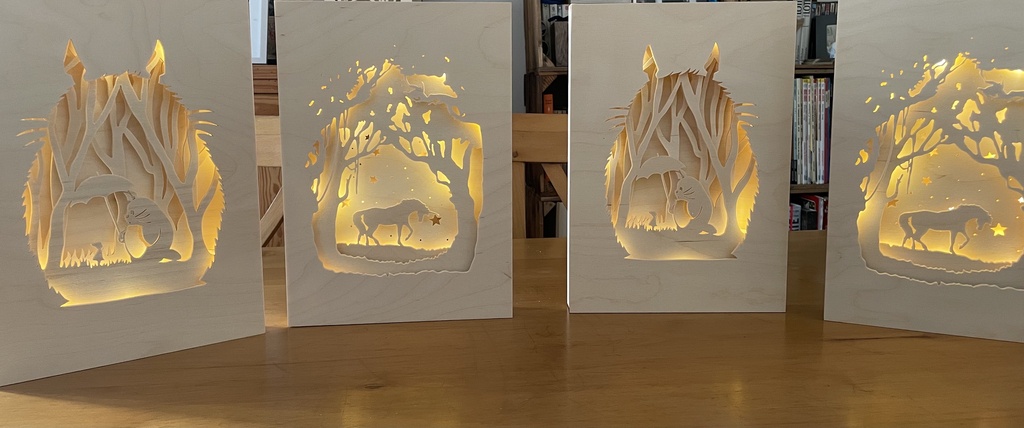

  • Dorénavant je réalise par pair. C'est à dire que que scotche ensemble deux plaques de CP. C'est un gain de temps considérable quand on a plusieurs light box identiques à réaliser.
  • Pour des raisons esthétiques je coupe 3 mm sur chaque côté et sur le haut de tout les panneaux hormis le premier.
  • Mise en place des cales derrière chaque panneau. J'utilise des tasseaux en pin de 0,5/0,5.
  • Mise en place de la guirlande de leds en veillant à ce que ces dernières ne se voient pas. Je fais toujours un montage de la led "à blanc". D'une part pour avoir une idée du rendu, et enfin pour déterminer la longueur de leds dont j'ai besoin (entre 1 et 3 m)
    Cela me permet aussi de déterminer à quelle endroit je dois faire passer la led entre chaque panneau.

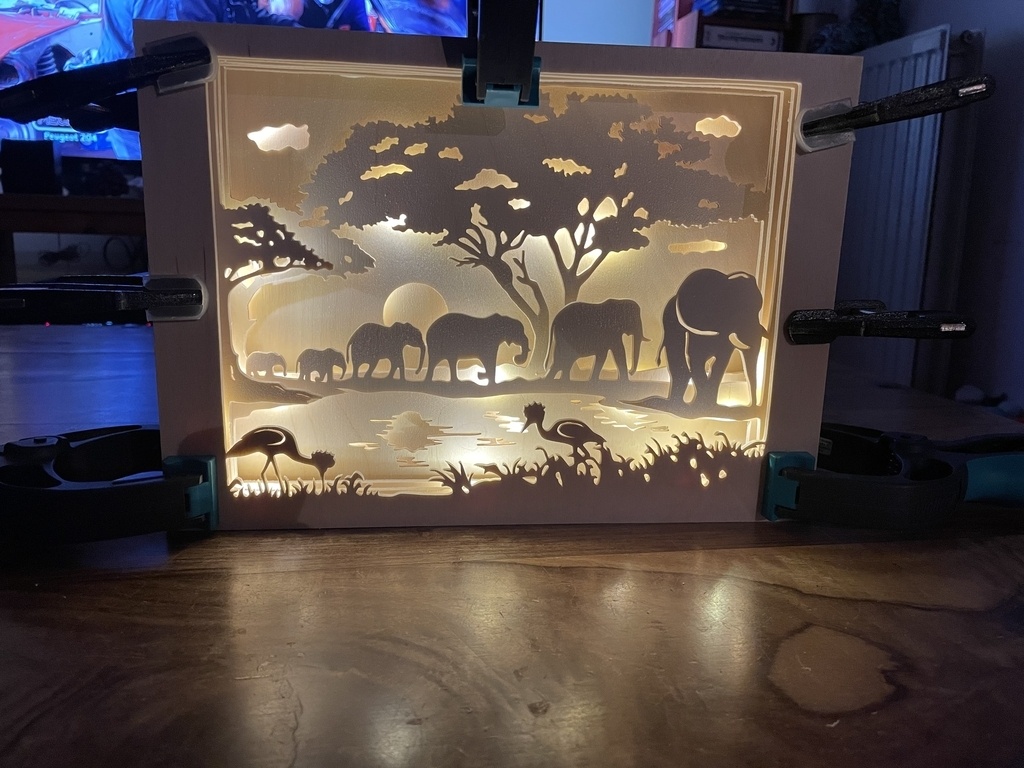

    Et donc en même temps que j'installe ma guirlande je colle entre eux les différents panneaux.
  • Enfin mise en place de panneaux sur le côté et un sur le dessus pour le côté esthétique. (d'où les 3 mm retirés sur les panneaux arrières)

Voilà j'espère avoir été assez clair, c'est mon premier pas à pas donc si vous avez des suggestions ou remarques je suis preneur 😉

Publié

Publications associées


Discussions

Matindetempete a publié le pas à pas "Fabrication Light box".
il y a 2 ans
mofran
( Modifié )

c'est super, sinon un pas a pas t'autorise détailler autant que tu le désire par chapitre (je me demande si tu n'as pas tout mis dans introduction , boris a publier un explicatif la dessus)
et donc un chapitre truc et astuces derrière l'ordi me tente bien par exemple 👍

Matindetempete

C'est mon premier alors je découvre 😉

Erebor

Merci beaucoup il faut vraiment que je trouve le temps de me lancer!

denisjl
( Modifié )
fred01
( Modifié )

MAIS COMMENT TU FAIS LA COULEUR ?

Matindetempete

Quelle couleur ?

denisjl

fred01 Matindetempete Je pense qu'il s'agit de la couleur des LEDs... 😉

Matindetempete

denisjl si c est ça ce sont des leds blanc chaud tout simplement.

fred01

Oui il y a une couleur jaune et sur tė autres modèles tu as même du violet

fred01

Donc tu met des leds de couleurs sur te créations .

Matindetempete

fred01 la plupart du temps blanc chaud mais parfois couleur oui.

Pappa
( Modifié )

est-ce que tu pourrais redonner le site que tu utilises pour transformer les photos que tu peux avoir pour que ça donne quelque chose?
Je l'avais vu sous un poste mais je ne l'ai pas noté :(

olute
( Modifié )

Ceux qui souhaite acheter une scie a chantourner suite a ces superbes création levé la main 🙌

pourrais tu rajouter la référence des led que tu utilise. c'est un bandeau led a brancher ou une mini guirlande a pile ?

merci

Matindetempete

Guirlandes de led qui fonctionne à piles Guirlande leds

Sylviechantourne
( Modifié )

Magnifique, comme toujours !

Matindetempete

Merci bcp. 😃

JC44
( Modifié )

Pour la bande led, tu la passe entre chaque image ou seulement sur la dernière?

Matindetempete

Entre chaque panneau.

JC44

ok merci.
Sur le pas à pas si un jour tu a l'occasion, de mettre en photos chaque étapes dont le montage et la mise en place des leds serait franchement top surtout pour des personnes comme moi qui débute.
merci pour tes réponses.

Matindetempete

JC44 je fais ça la prochaine fois. Dommage je viens tout juste d en monter une..

JC44

honnêtement c'est magnifique.

JC44

Ou trouve tu chaque images ou plan?

Matindetempete

Et bien soit sur Paperzone (gratuit); soit sur Lightbox Goodman (payant). J'en ai pas mal si ça t'intéresse. 😉

JC44

oui pourquoi pas avec plaisir, je suis interessé. j'imagine que suis peut-être pas le seul 😉

JC44

dans plan c'est pas possible de les insérer, pour faire profiter tout le monde?

DreamandDeco

JC44 Je serais intéresser aussi 😊

DreamandDeco

Matindetempete Merci pour les sites pour les plans. J'en est télécharger un sur Paperzone mais je n'arrive pas à l'ouvrir .

Matindetempete

DreamandDeco normalement cela fonctionne bien..

Matindetempete

Dis moi ce que tu veux je regarderai si je les ai.

JC44

Merci pour les sites , en effet moi aussi J'en est télécharger un mais je n'arrive pas à l'ouvrir .C'est bien dommage que plan ne fonctionne pas.

Matindetempete

JC44 Bonjour, envoyez moi un mail et je vous les envois : antoine.cornelusgmail.com

DreamandDeco
( Modifié )

Est il possible d'avoir une photo lors du montage des panneaux ? svp j'ai du mal a me projeter .

Matindetempete

Je vais en faire la prochaine fois. Dommage que j ai pas vu votre commentaire 15min avant je viens juste d en monter une..

DreamandDeco

Matindetempete Ah mince, je n'est pas était assez rapide 😄 D'accord merci beaucoup

Jpm51

Nouveau sur ce groupe, je trouve magnifique votre travail, je voudrais en réaliser une avec motif de cheval si vous avez un plan, merci

silky
( Modifié )

bonjour,
tout d'abord toutes mes félicitations pour ce travail d'artiste! c'est du très beau travail, bien réfléchi et mis en oeuvre.
vous dites utiliser des tasseaux de pin entre chaque panneau, de "dimensions 0,5/0,5"
c'est 0.5 mm d'épaisseur? faut-il que l'épaisseur puisse laisser passer la guirlande lumineuse?
merci d'avance

Matindetempete

Bonjour c est bien ca 0,5 mm sur 0,5 mm. En effet cela permet a la guirlande de passer mais surtout cela donne un effet de profondeur.

ourea

Heu, c'est pas 0.5 cm x 0.5 cm plutot ?

Matindetempete

😅😅ourea euh oui

silky

OK donc 5mm d'épaisseur pour les cales entre chaque panneau, et comment déterminer le nombre de panneaux?

Matindetempete

silky C'est en fonction des plans. Ce sont des plans destinés normalement pour des light box en papiers. Pour ma part je ne ne fait pas toujours la totalité des panneaux. Exemple la licorne je cris de mémoire qu'il y a 9 panneaux à l'origine. Si tu les fais tous tu te retrouves avec une boite de presque 8 cm d'épaisseur.. Et après faut aussi trouver les guirlandes de leds adéquates..

Olivier RASCLE
( Modifié )

Bonsoir, votre travail est très beau. Serait il possible de donner les références du matériel LED utilisé et sa mise en oeuvre : 1 seul ruban ou plusieurs ? Si plusieurs quel assemblage ?... Merci !

Matindetempete

Bonjour, alors ce sont des guirlandes de leds achetées sur Amazon :Guirlande leds
J'utilise des longueurs entre 1 et 3 m selon le projet. Et elles passent en générales derrière chaque plaque. D'où le montage "à blanc" pour déterminer la longueur nécessaire et avoir une idée du rendu. Elles sont collées au pistolet à colle. En espérant que cela vous aide.

Olivier RASCLE

Matindetempete Super merci ! par contre vous ne les coupez pas, si je comprends bien. La guirlande passe de plaque en plaque en un seul morceau, pas de coupure et de branchement en dérivation, par exemple.

Matindetempete

Olivier RASCLE non ce sont des
Guirlandes qui sont prévues pour être utilisées tél quel.

DreamandDeco

Matindetempete ça s'appelle comment svp ? Merci

Matindetempete

DreamandDeco de quoi ?

Matindetempete

Olivier RASCLE désolé je viens de m'apercevoir que je n'avais pas répondu à votre dernier commentaire.. Oui la guirlande passe de plaque en plaque? Je fais un trou dans chaque plaque, d'où l'importance du montage "à blanc".

FMJ
( Modifié )

Très sympa ton travail ! Cela me donne envie de m'y essayer. 2 questions :

  • Tu ne mets pas de cadre autour de ta boîte, pour la mettre en valeur ?
  • Aucune finition sur le premier panneau ?
Matindetempete

Merci. Alors non je ne mets pas de cadre car je sais pas faire.. Mais ça peut faire un rendu sympa en effet. Et pas de finitions particulières. Enfin si tu veux des plans hésites pas, j'en ai des dizaines pour pas dire centaines 😉

sgmonde
( Modifié )

vraiment très joli, combien temps mettez-vous pour réaliser une light box?
une autre question, ou trouvez-vous les plans des différents modèles?
Bravo encore.

Matindetempete

Bonjour, le temps varie selon les modèles mais au total cela représente bcp d'heures entre la découpe, la mise en place des tasseaux puis l'assemblage final.
On doit pas être loin d'une dizaine d'heures..
Pour les plans j'en ai bcp donc je vous en passerai volontiers si vous voulez.
