Suite à l’achat de positionneurs pour le réglages des fers de la rabot dégauchisseuse, j’ai souhaité que ce soit ce réglage qui fasse référence.
J’ai donc entrepris de régler les tables pour convenir au réglages avec postionneurs. Ce faisant, je me suis aperçu que certaines pièces étaient à changées.
Et c’est parti pour une belle séance de maintenance / réglages
-
Liste des articles
Constat

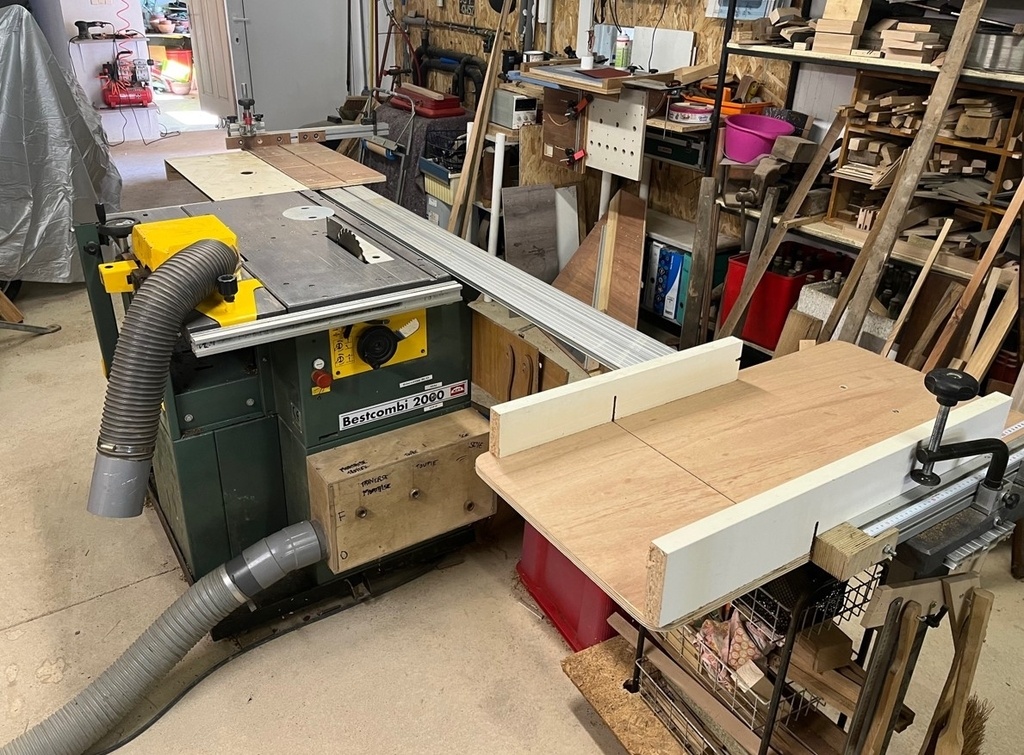

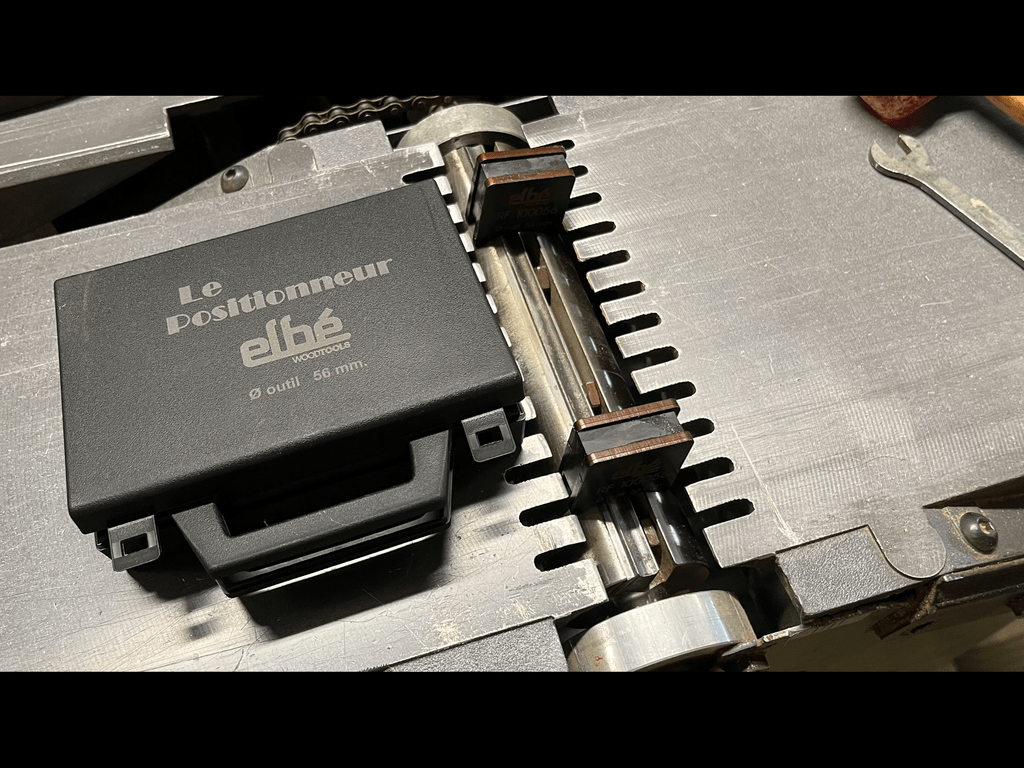

Etant possesseur d’une Bestcombi 2000 datant de 1998, acheté d’occasion depuis plusieurs années, je me suis équipé de positionneurs à aimants afin de me faciliter le réglage des fers lors du changement de ces derniers.
C’est en voulant régler mes fers de cette façon, que je me suis aperçu que la table de sortie était mal réglée. Le test du tasseau donnait une avance trop importante de l’ordre de 5 à 6 mms.
J’ai voulu donc régler la table de sortie afin qu’elle convienne avec le réglage des fers avec les positionneurs. Je n’avais pas le jeu nécessaire pour à un bon réglage. J'étais déjà positionné en position haute maxi.
En y regardant de plus près, je me suis aperçu qu’une bague était endommagée, que la table de rabotage n’était pas correctement réglée et que l’axe anti-retour était mal positionné.

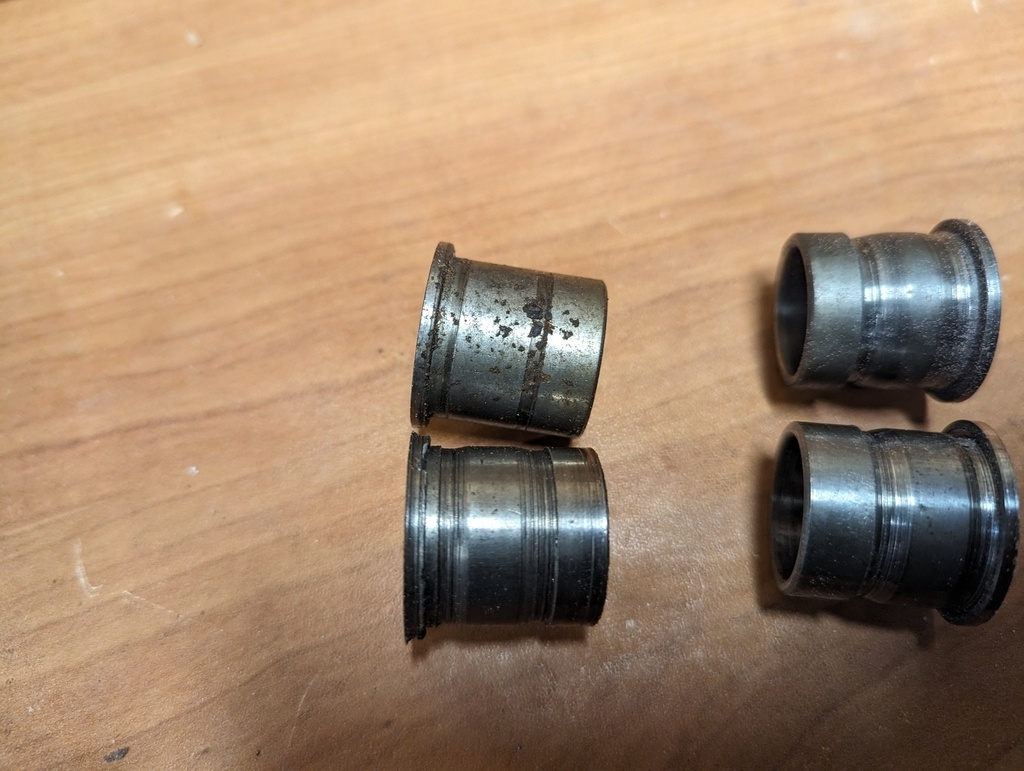

Le moment était venu de faire une bonne maintenance. J’ai donc commandé des bagues en bronze fritté chez Roulement et courroies. J’en ai profité pour commander également un jeu de courroies.
Et me voilà partie à l’aventure même si j’avais lu pas mal de post sur le sujet sur divers forums.
Séparation de la partie rabot dégau du Bestcombi
Première étape, la séparation de la partie rabot/dégau du reste de la machine. Sur mon modèle de Bestcombi 2000 (il y a plusieurs versions visiblement). On procède ainsi :

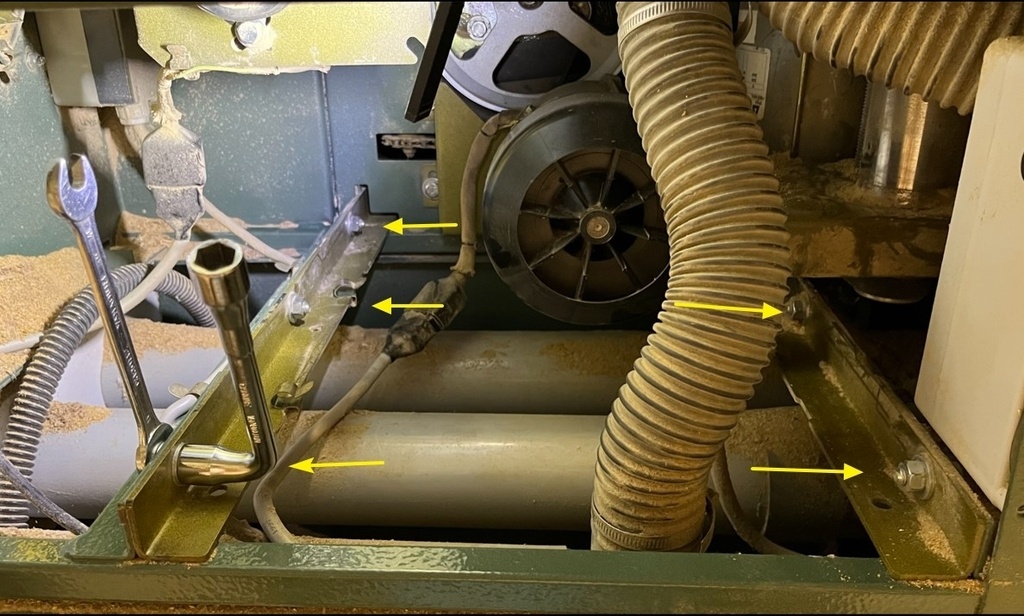

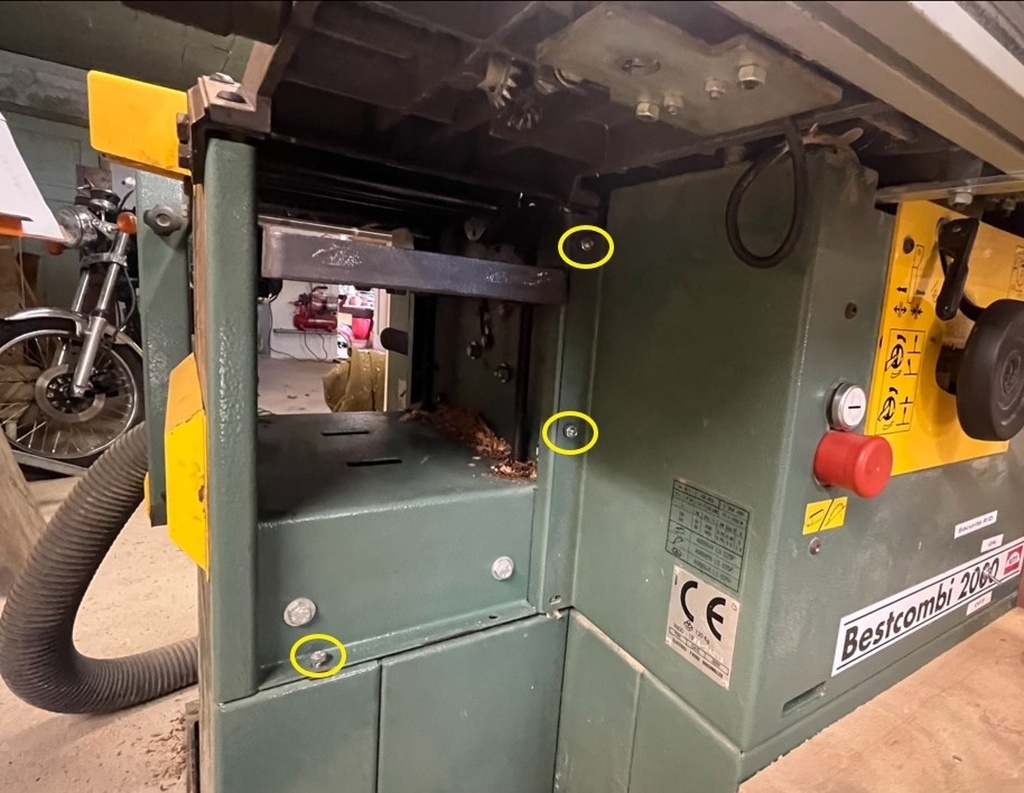

Pour commencer, il faut démonter les 6 boulons des coulisses. Se munir de clés de 13. Le 6 éme boulon étant caché par le tuyau d’aspiration à droite n’est pas visible sur l’image. C’est d’ailleurs le plus difficile à enlever. Il est obligatoire de dévisser les vis du coffret électrique. Coffret que l’on distingue à droite.
Puis enlever les 6 vis / boulons situés sous les tables.
Démontage suite

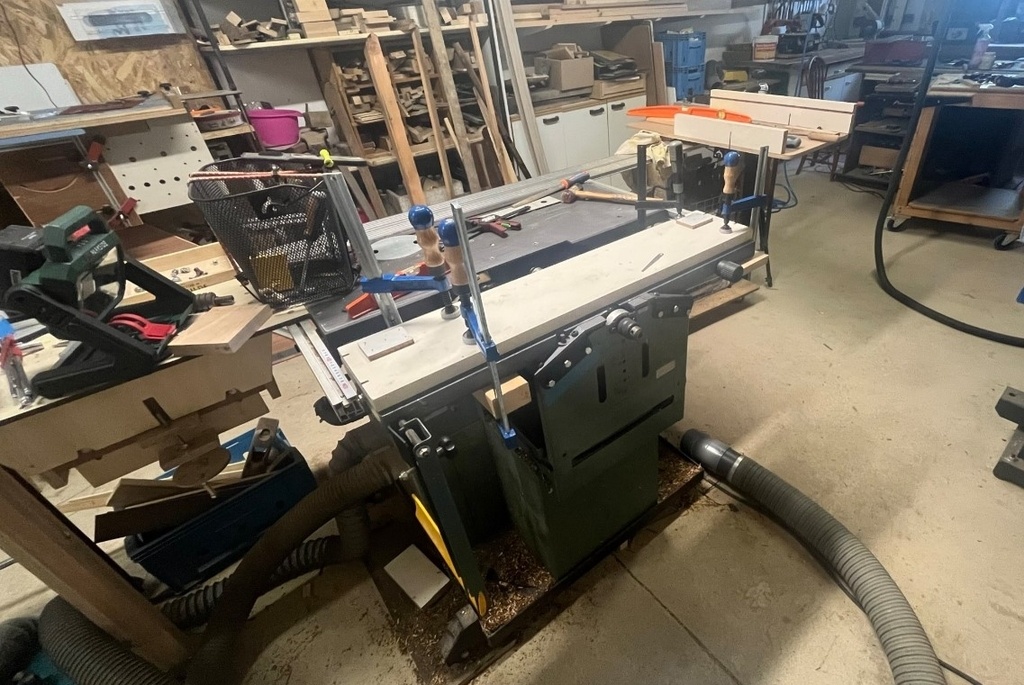

On peut alors coulisser l’ensemble et avoir accès au côté habituellement caché sous la machine.

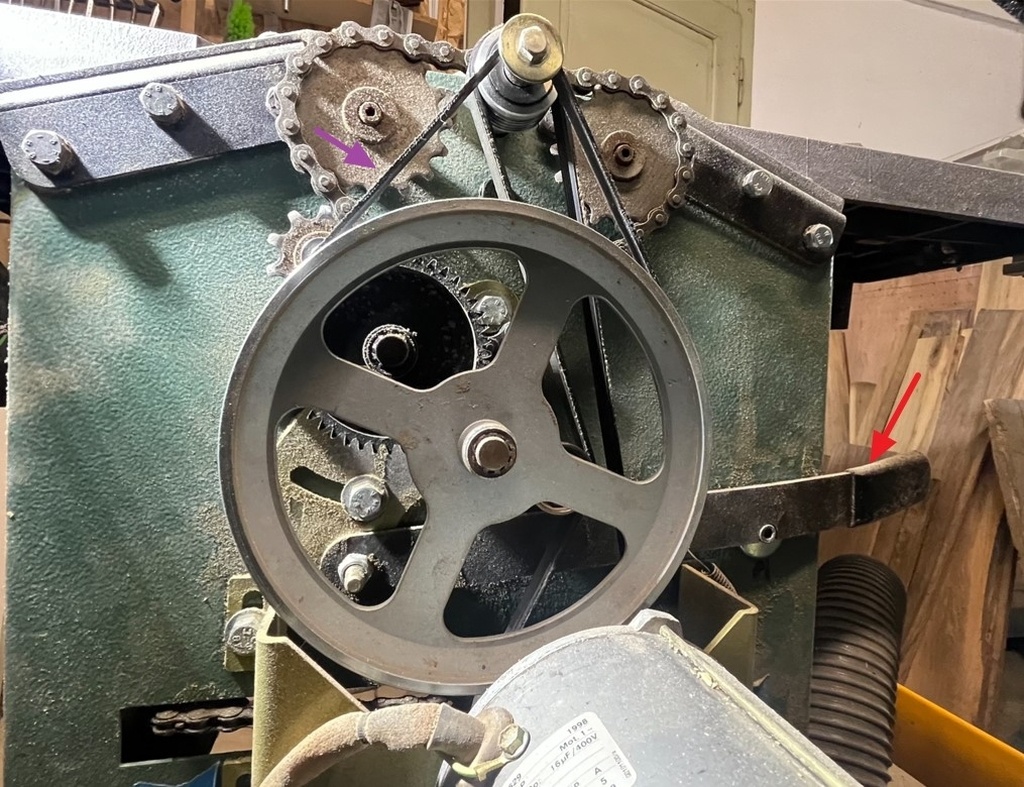

On y distingue manette de débrayage (flèche rouge) qui permet de ne plus fonctionner qu’en mode dégauchisseuse et qui donc détend la courroie 630x8 (flèche violette). Ce mode est à conseiller en dégauchissage.

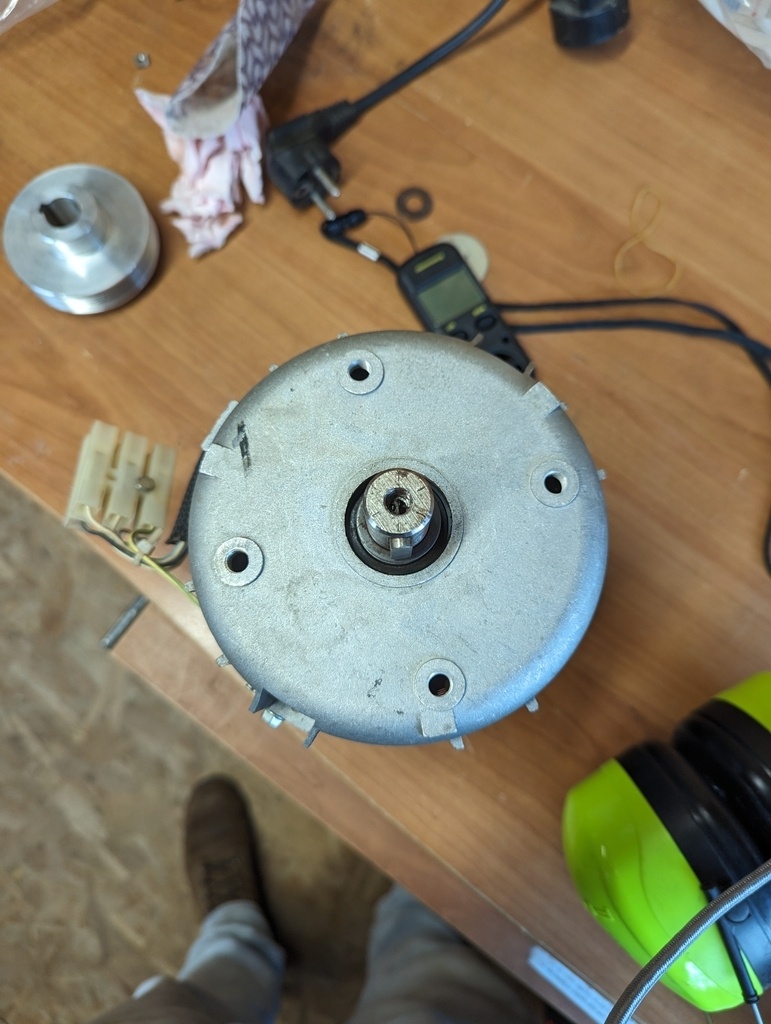

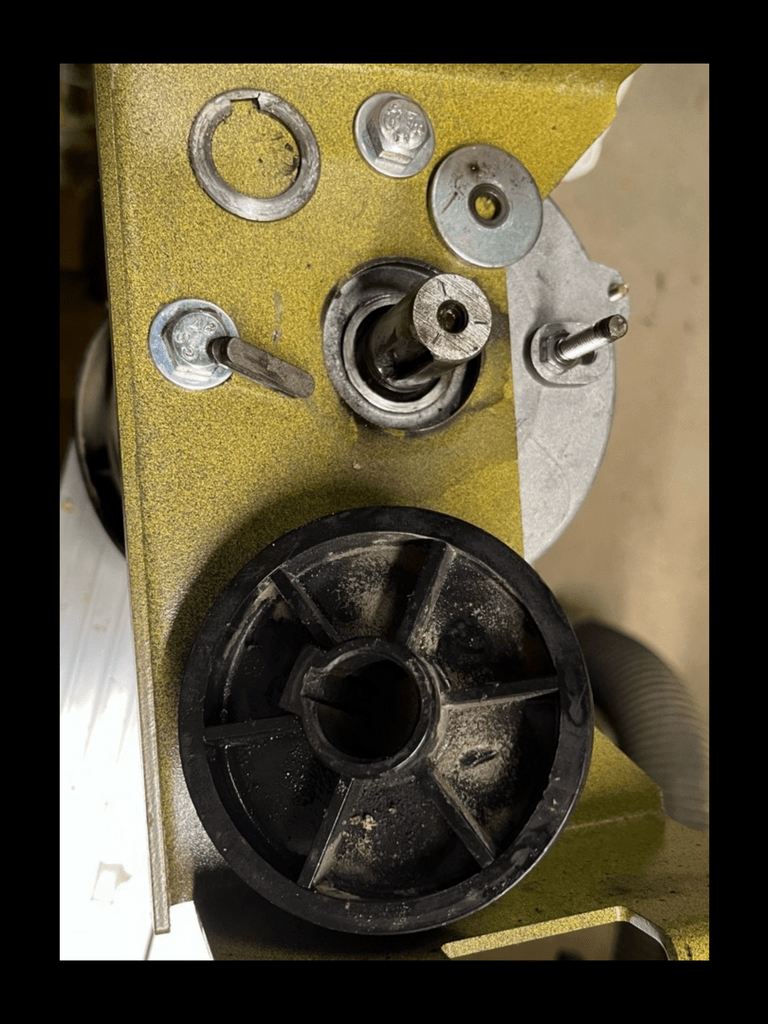

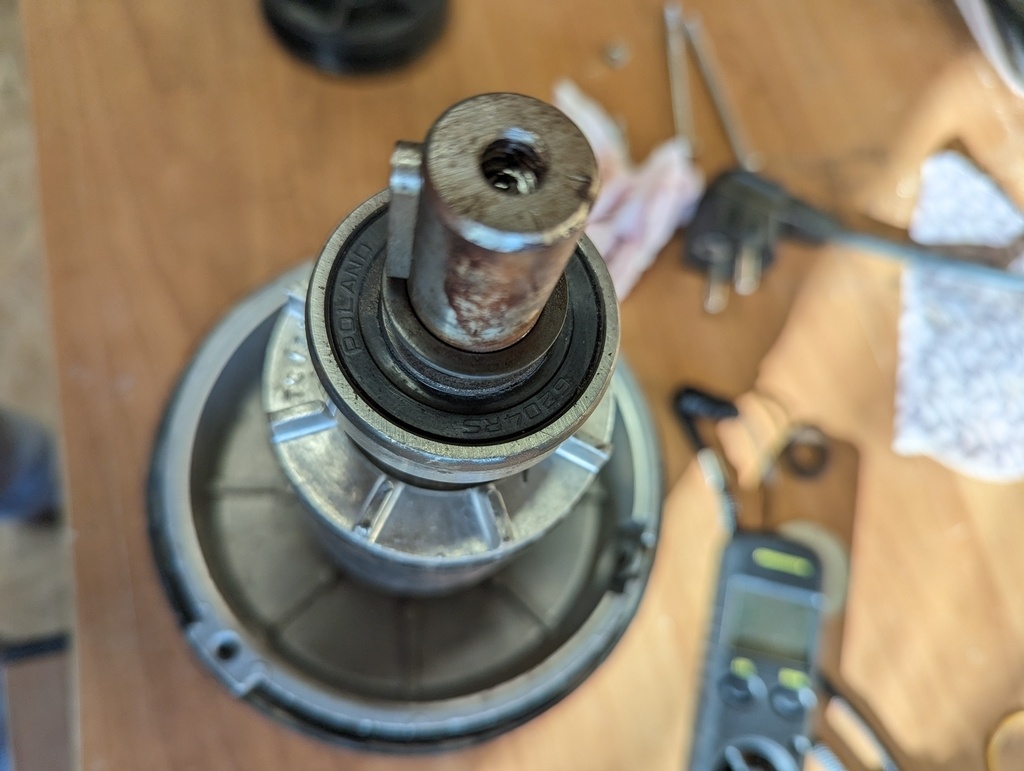

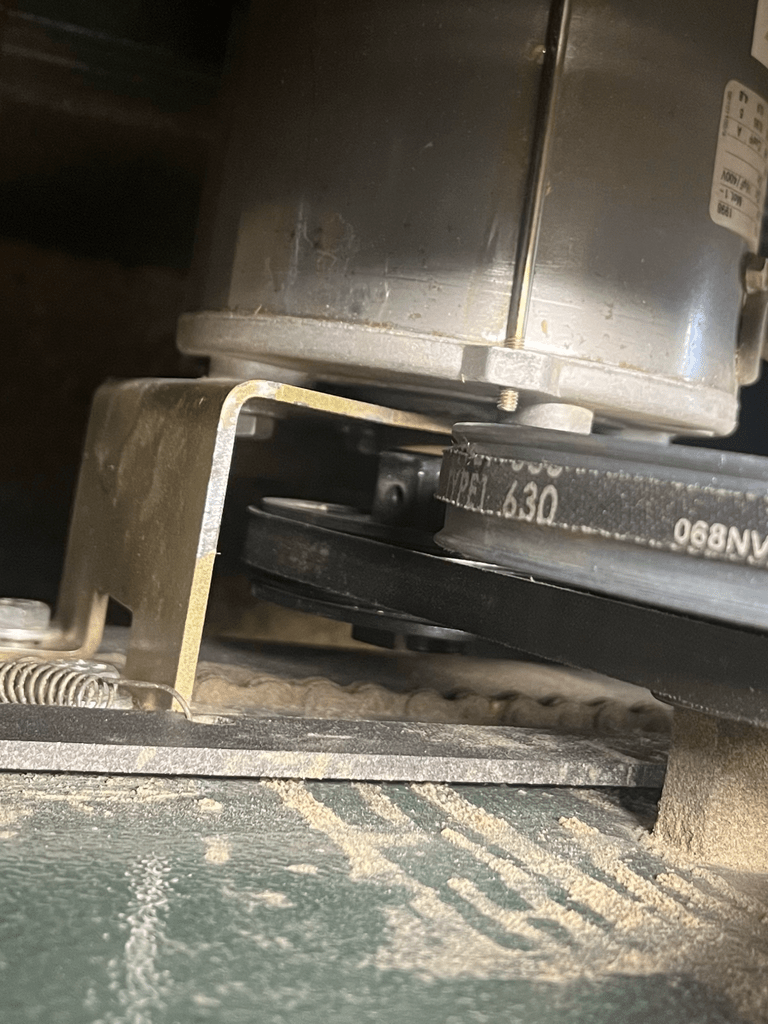

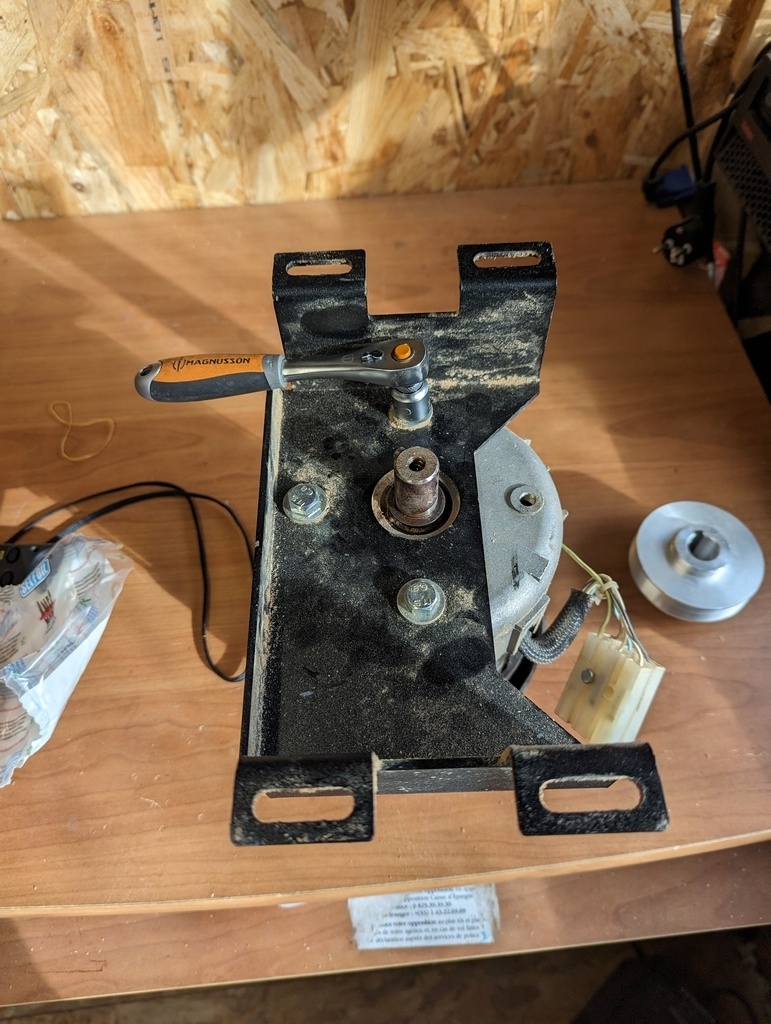

J’ai ensuite démonté le moteur. Je trouvais que la courroie moteur n’était pas dans l’axe du cylindre porte-fers.

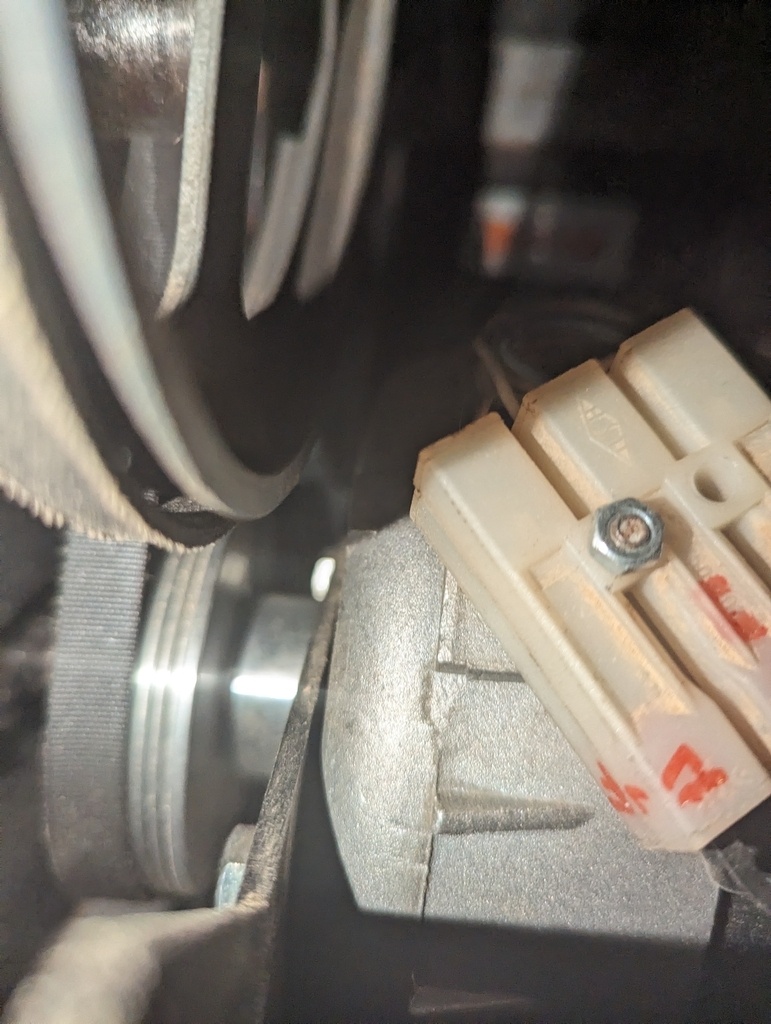

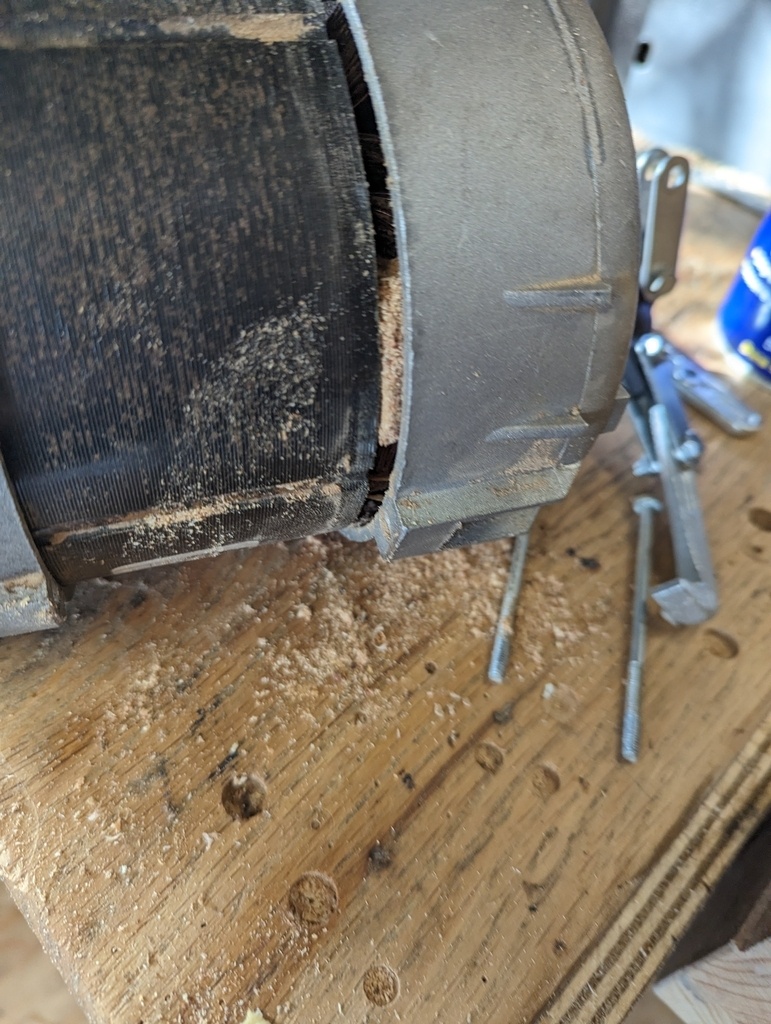

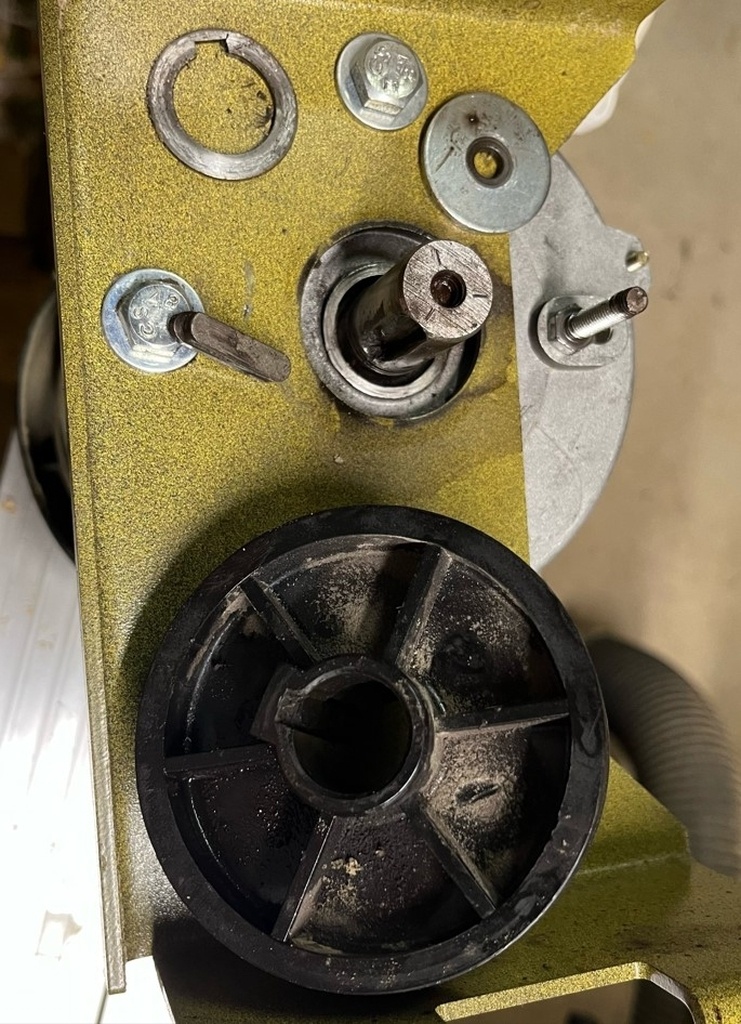

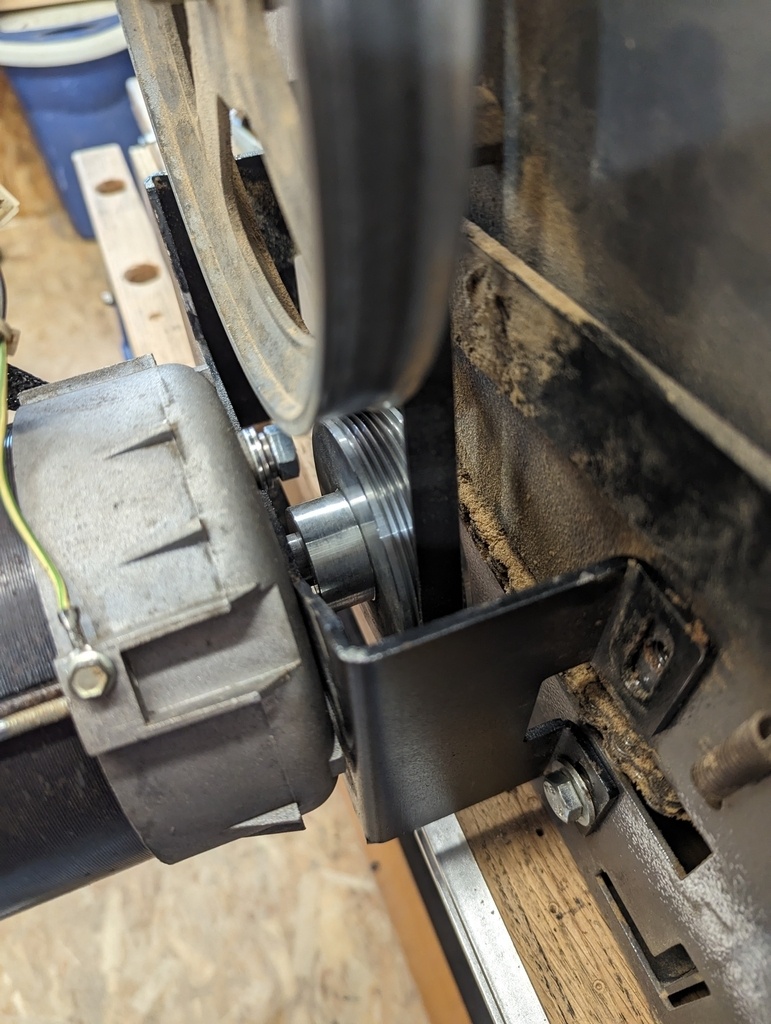

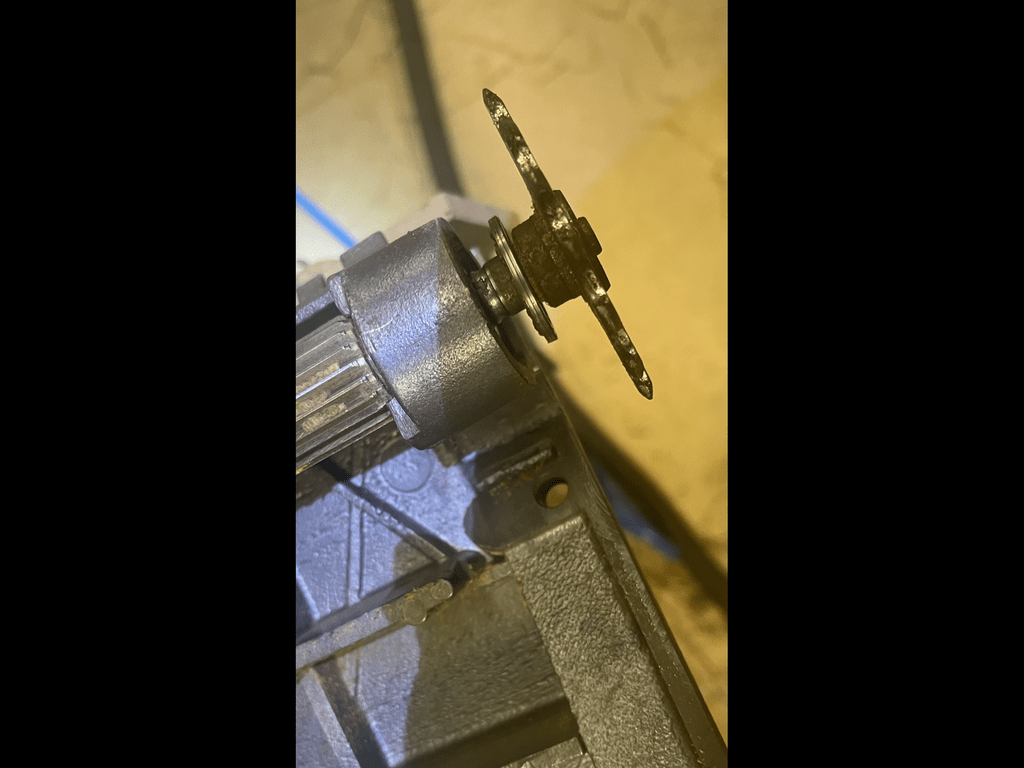

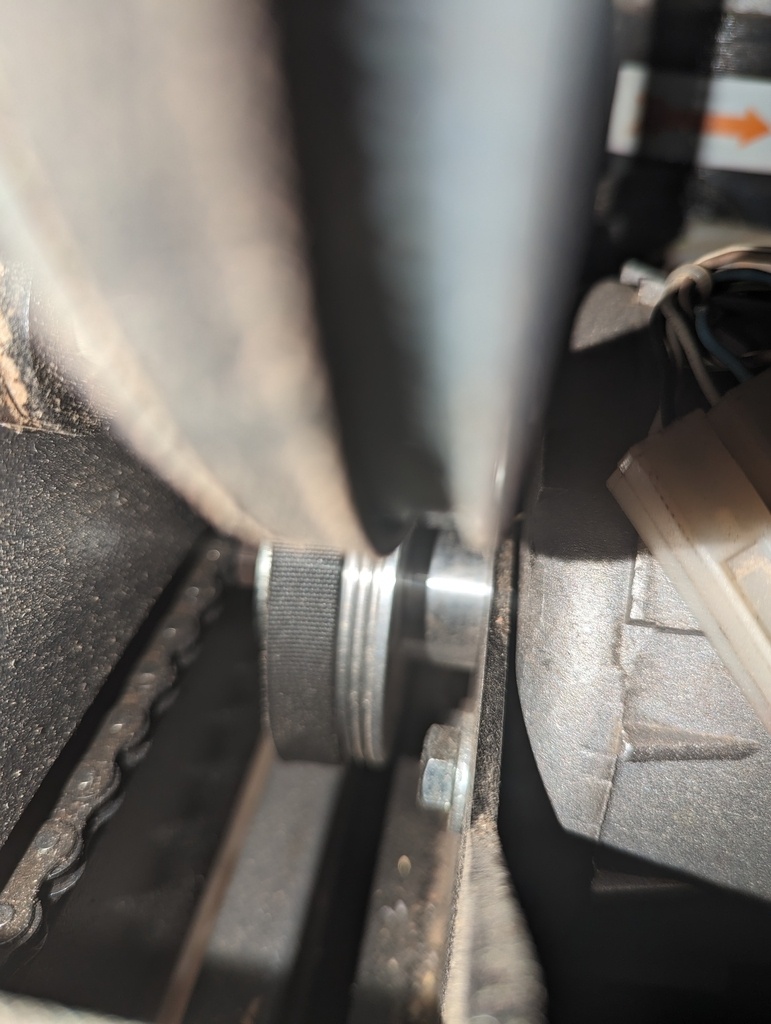

La clavette est légèrement abimée et a pris du jeu. En fonctionnement, le pignon noir a tendance à vouloir se rapprocher du moteur. A ce moment-là, la courroie n’est pas dans l’axe. Pour éviter cela, j’ai placé quelques rondelles afin de la faire rester plus près du bout d’arbre moteur. (solution de fortune).
A ce moment, il existe deux possibilités pour démonter la table de sortie ;

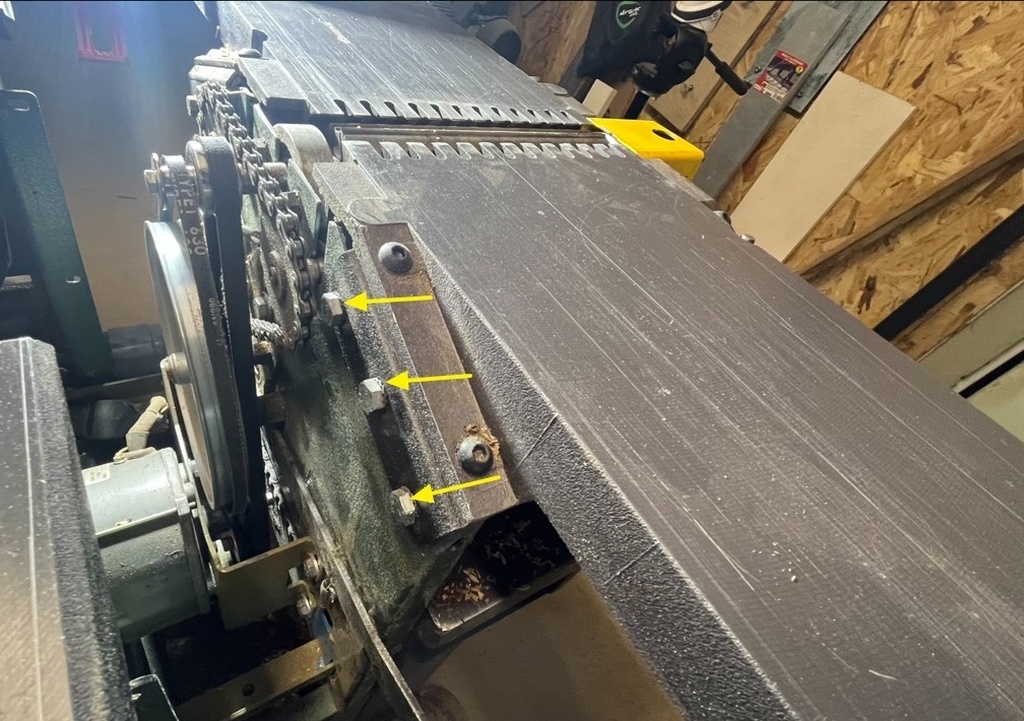

Si la table est déréglée, on peut démonter la table de sortie avec le ‘pont’ Pour cela, démonter les 6 boulons situées de part et d’autre de la table. Celui situé le plus en hauteur (vers le porte-fers) est plus grand que les autres, car il maintient en position l’axe des cames anti-retour. Le mieux étant d’enlever la chaine qui gêne au dévissage complet. Voir photo ci-dessous.
Si la table est bien réglée, il est préférable de n’enlever que les 4 vis BTR située sur le dessus. Les trous sur le ‘pont’ étant oblong, bien repérer le positionnement de la table
Table de sortie

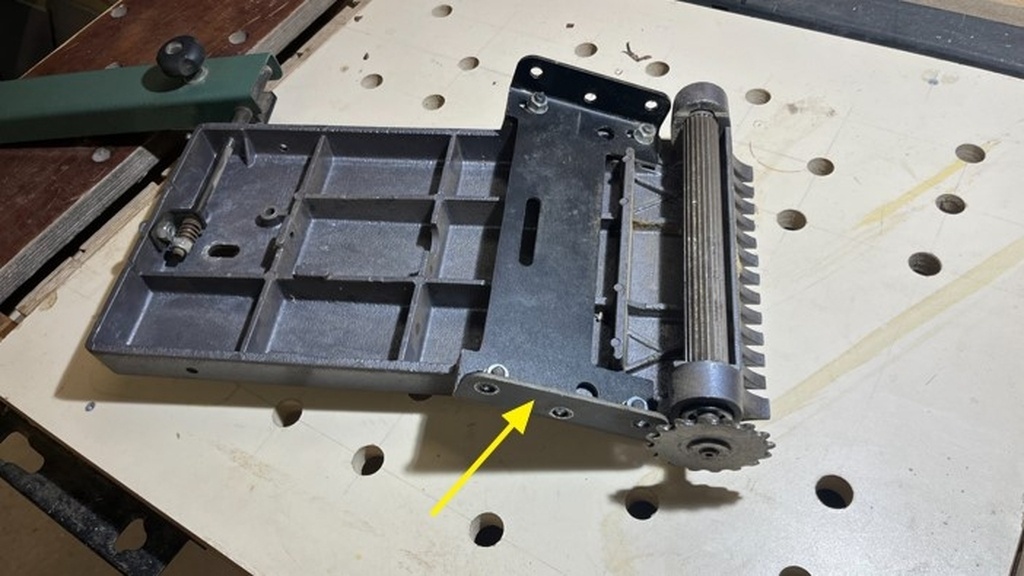

Voici donc démontée la table de sortie, avec la partie que je nomme ‘pont’ flèche jaune, dont on voit bien les trous oblongs.
C’est avec ces trous oblongs que la table d’entrée peut bouger d’avant en arrière, avec la manette de réglage. Il ne faut donc pas serrer complétement ces 4 vis sur la table d’entrée pour permettre ce mouvement.
Il faut commencer par enlever le ressort côté opposé au pignon de chaine.
Ne faites pas comme sur la photo, fixer l’ensemble verticalement, et protéger l’envol éventuel du ressort avec un chiffon.

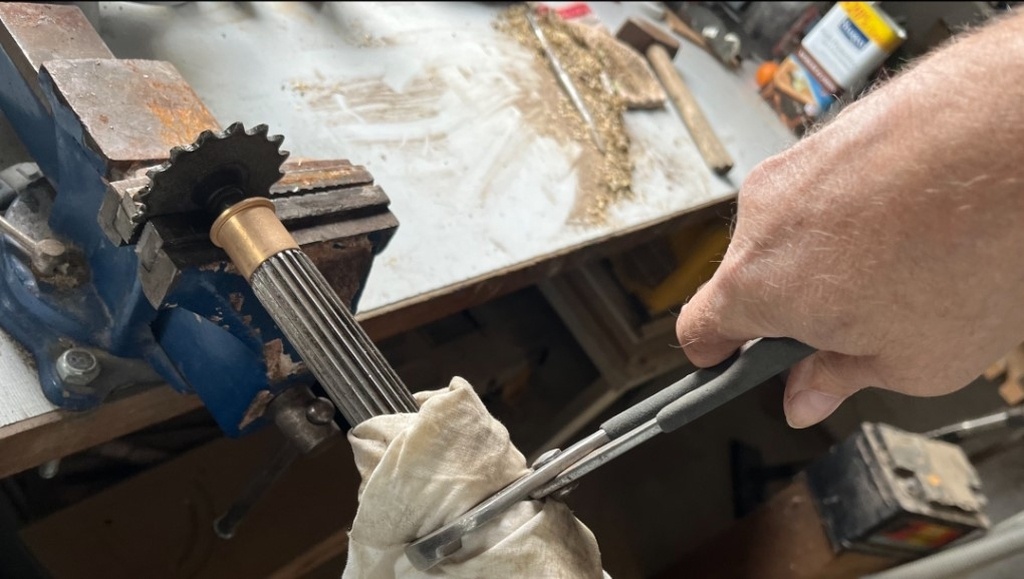

Après le reste vient facilement. Pour désolidariser le pignon de l’axe, il faut serrer le pignon dans un étau et dévisser à l’aide d’un chiffon et d’une multiprise.

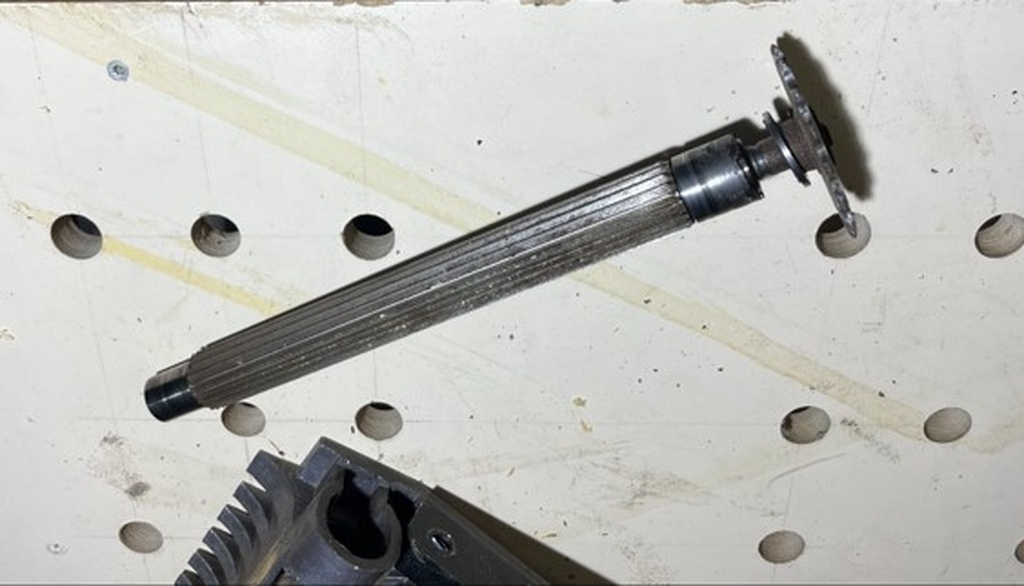

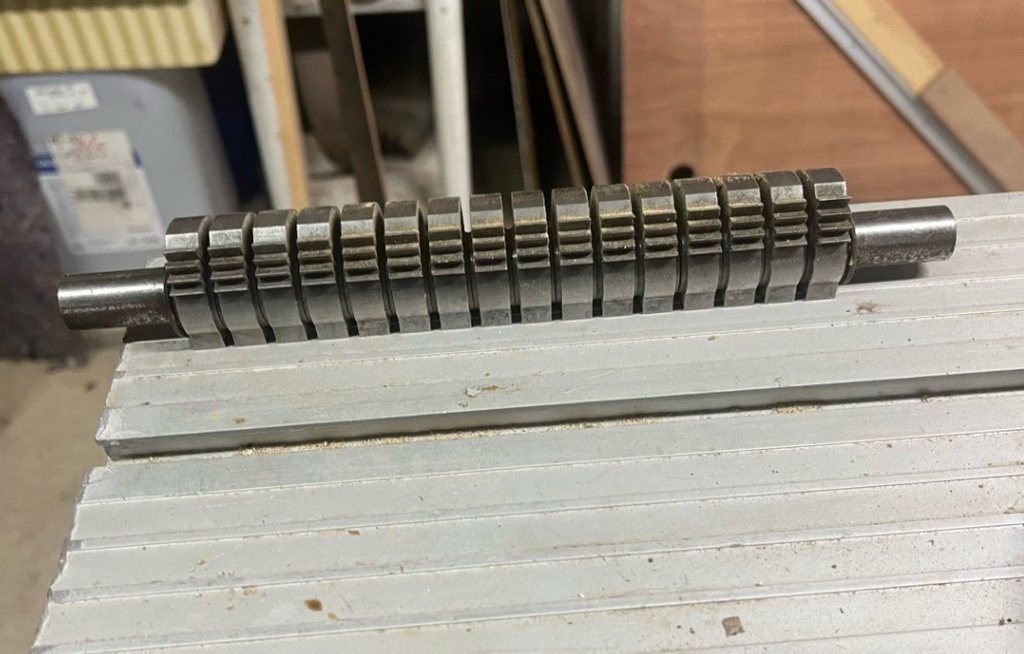

Il peut être intéressant de profiter de ce démontage pour limer les imperfections du crantage de l’axe. Celui-ci ayant pu être abimé par un objet métallique.
Pour le remontage de l’ensemble, la plus grande difficulté est de remettre en place les ressorts. Bien qu’au final, cela ne nécessite pas de matériel supplémentaire.
Il faut débuter par mettre en place la bague et son ressort côté opposé au pignon. Et mettre en dernier contrairement à la photo, le ressort côté pignon.

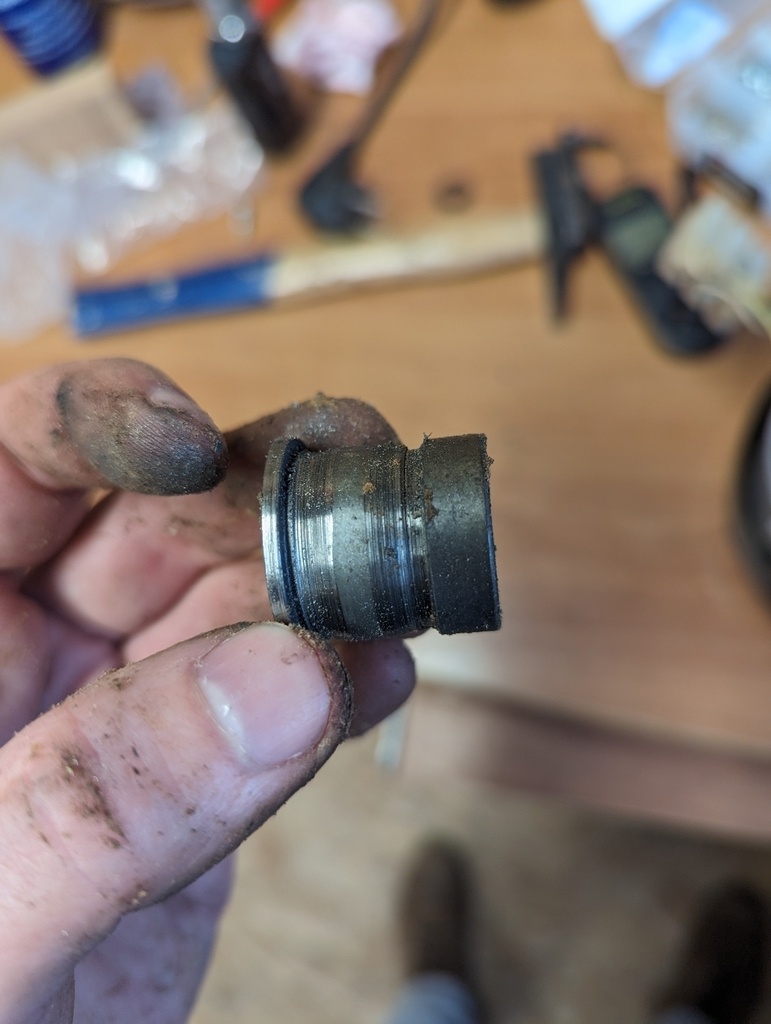

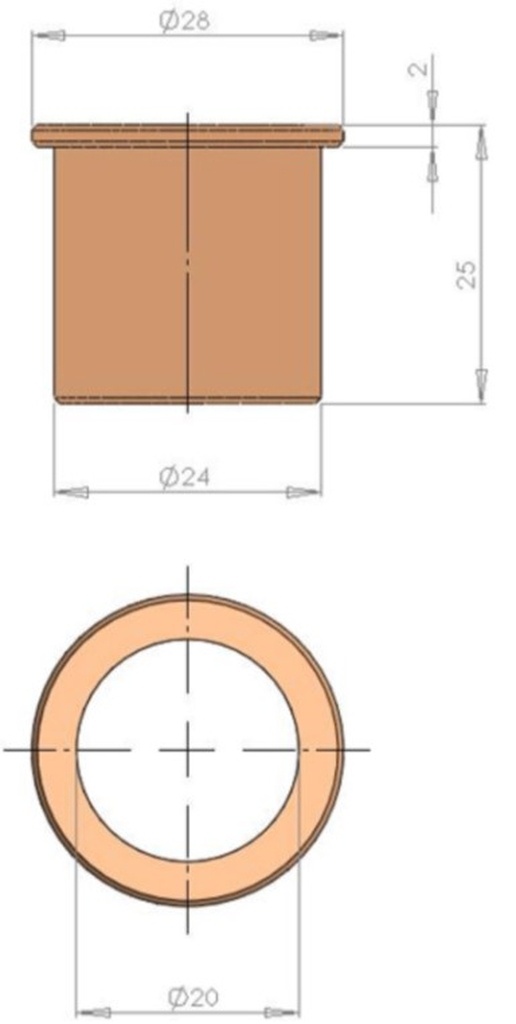

Pour info voici les dimensions des bagues. Et la Réf : CBB20X24X25 prix 5,92€ chez Roulements et courroies.

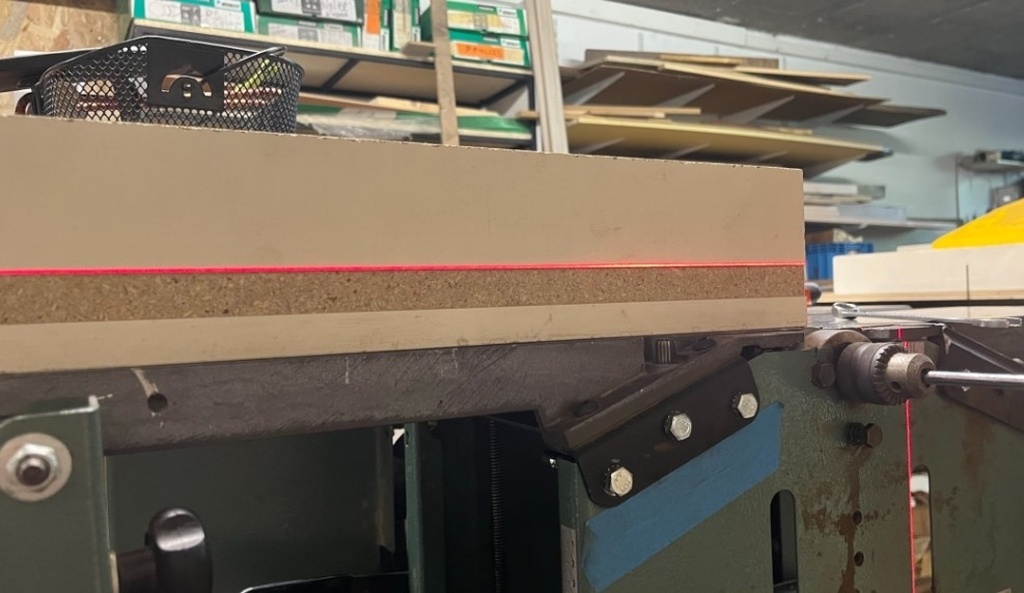

Remise en place de la table en essayant d’être à la hauteur maxi, et aligné avec le laser. La pièce en bois ayant été usinée à la défonceuse sous table.
L'Axe anti retour

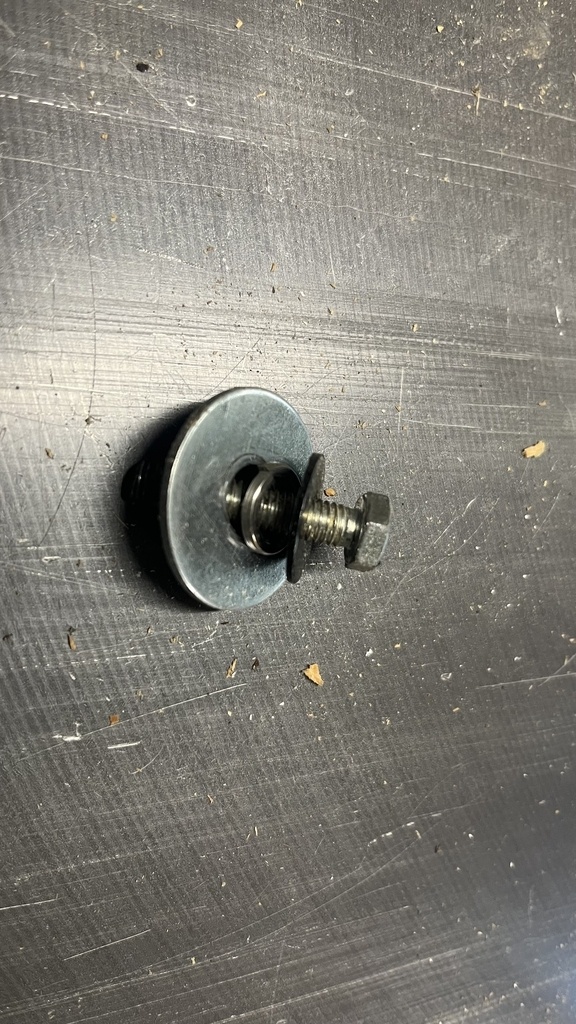

Pour la remise en place de l’axe anti-retour, s’assurer que la vis côté opérateur soit desserrer et ne dépasse pas de l’écrou. Celle côté opposé étant serrée.
Ce sont les vis les plus proches du cylindre porte-fer.

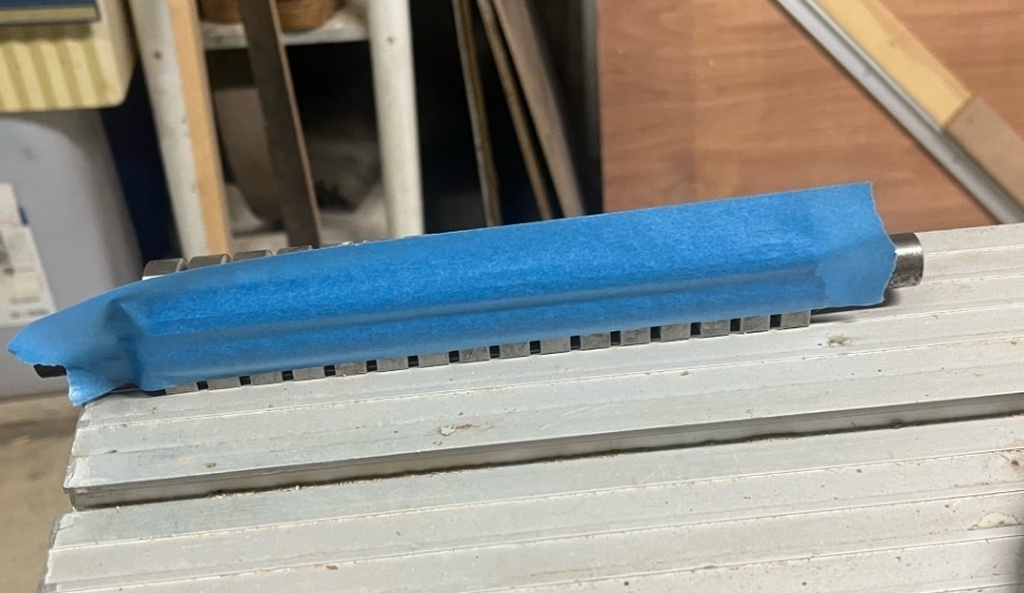

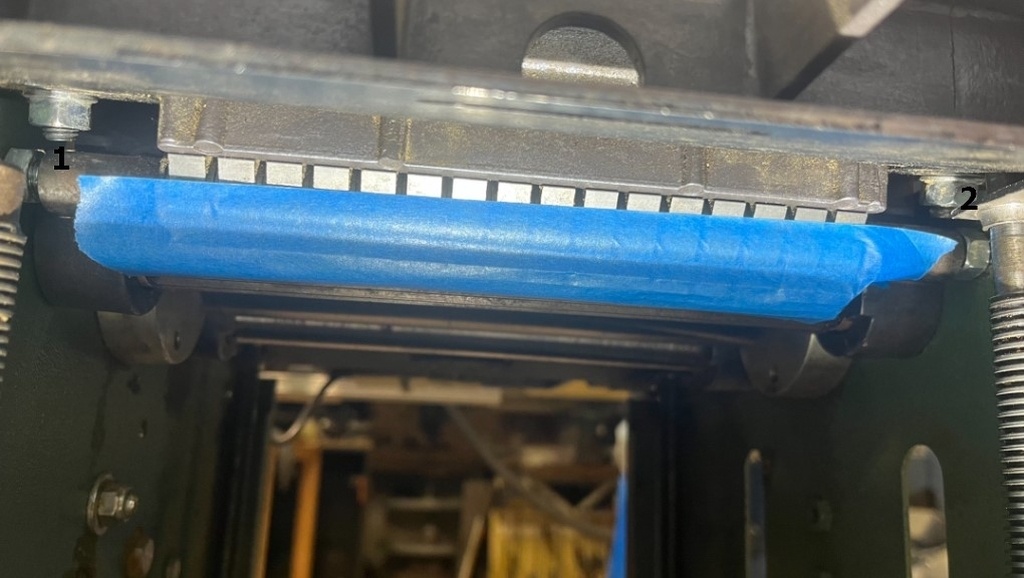

Mettre un scotch afin que toutes le cames restent alignés. Remettre l’axe en place en commençant par le côté opposé et visser la vis et son écrou en attente côté opérateur. Voir les photos jointes.
La table de rabotage

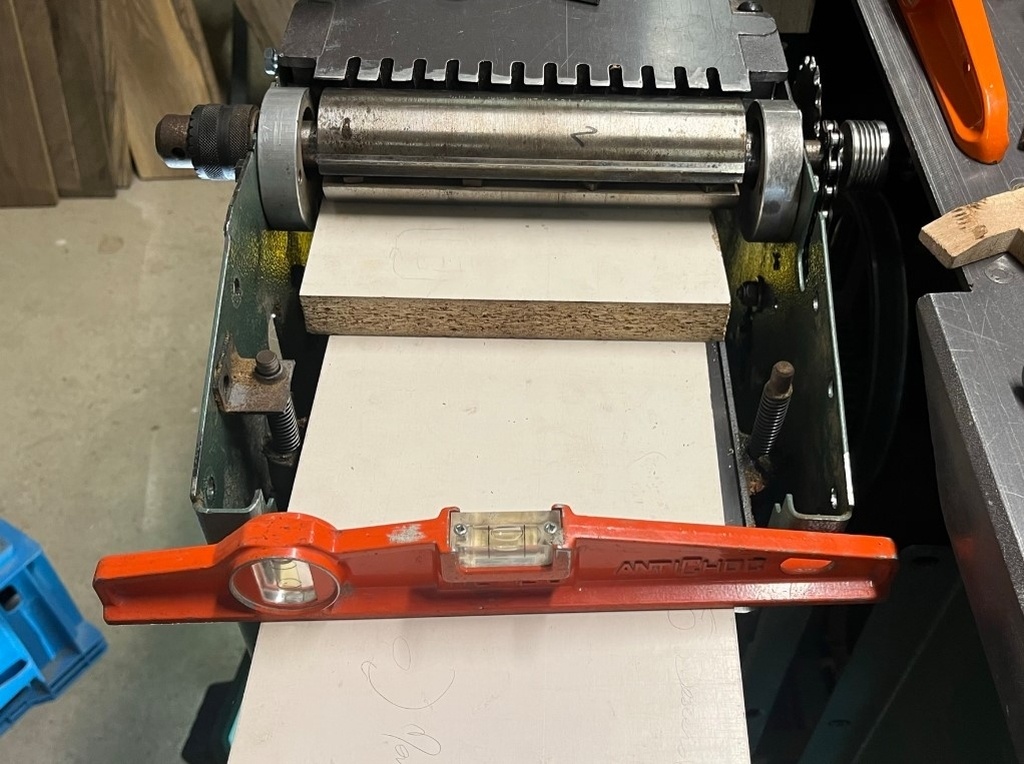

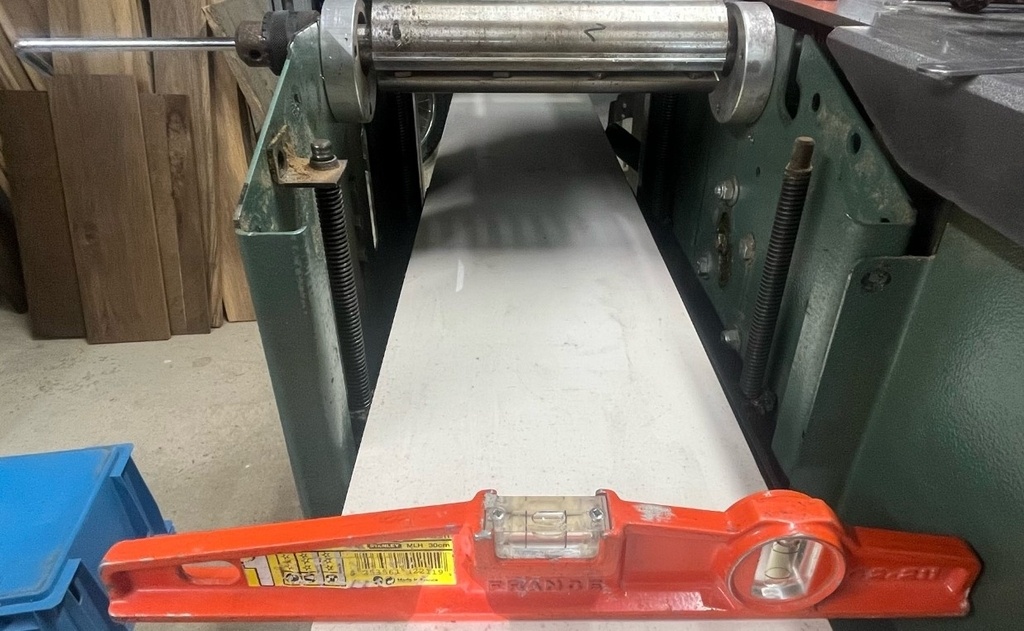

La table de rabotage n’étant pas tout à fait de niveau, je décide de toucher à ce réglage.

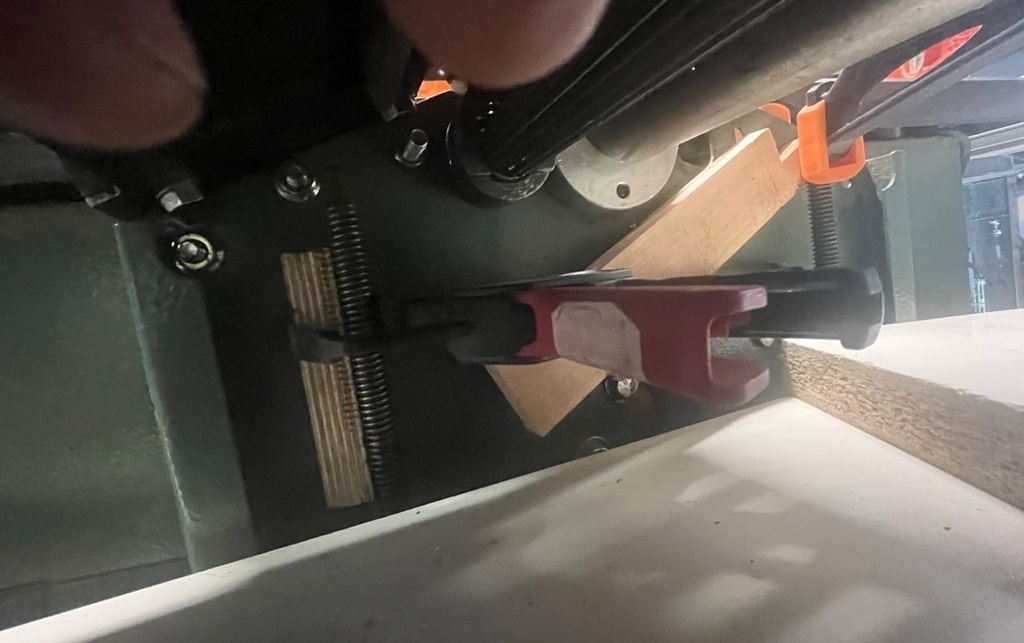

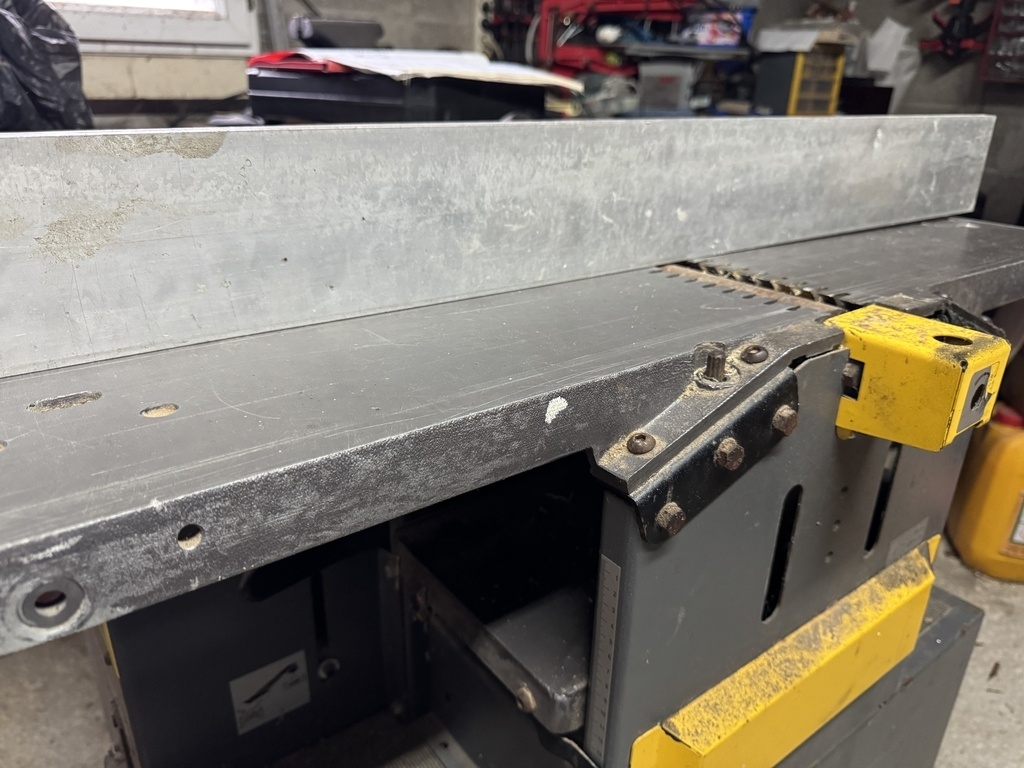

Je démonte le carter jaune situé sous le mandrin de la mortaise. En jouant sur la hauteur de table de rabotage, je trouve l’attache rapide que je positionne pile sous le mandrin.
Je bloque la position des 2 vis sans fin côté intérieur, et défais l’attache rapide.
Blocage des vis sans fin avec l’aide de pièces en bois et de serre-joints côté intérieur.

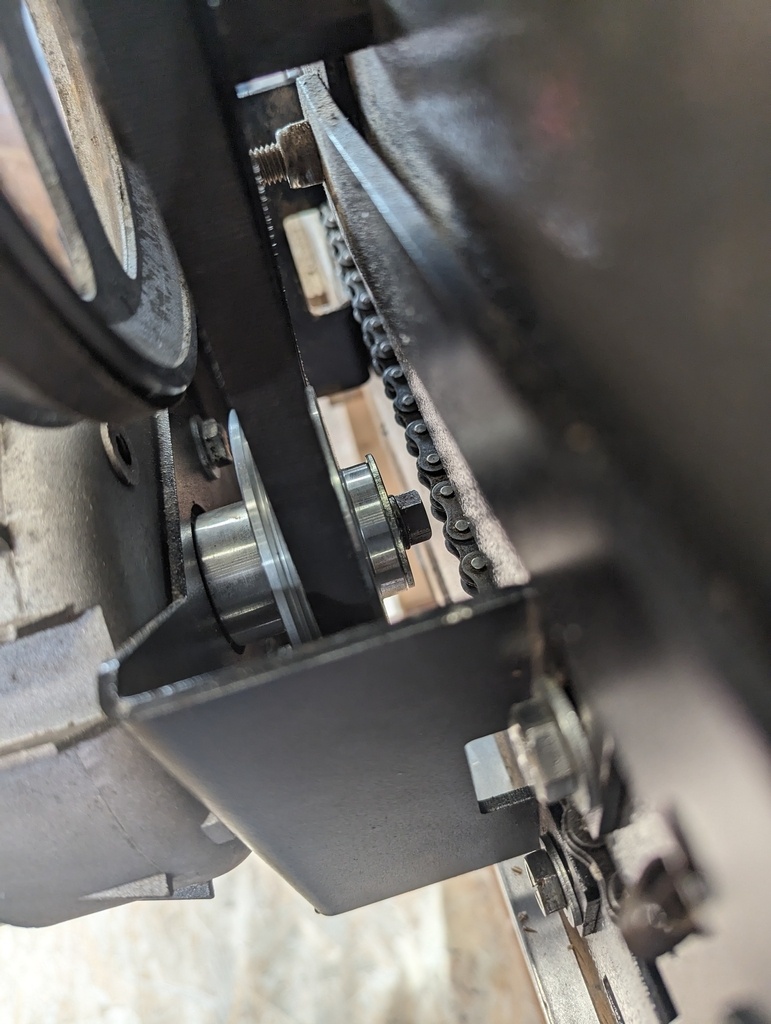

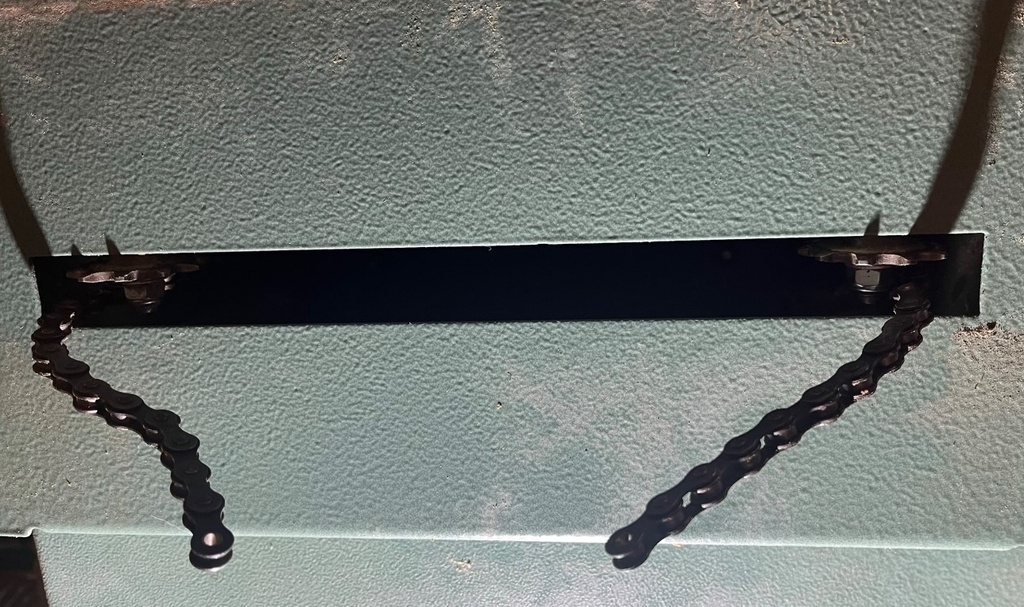

Une fois l’attache rapide enlevé, les deux côtés de la chaine sont désaccouplés des pignons et laissés en attente.
C’est en manœuvrant les vis sans fin côté opérateur (mandrin) que l’on fait le réglage de niveau.
Remise en place de la chaine et remontage.
La table de rabotage étant désormais de niveau, il reste à contrôler/régler le cylindre porte-fers par rapport à la table de rabotage.
Le cylindre porte-fer

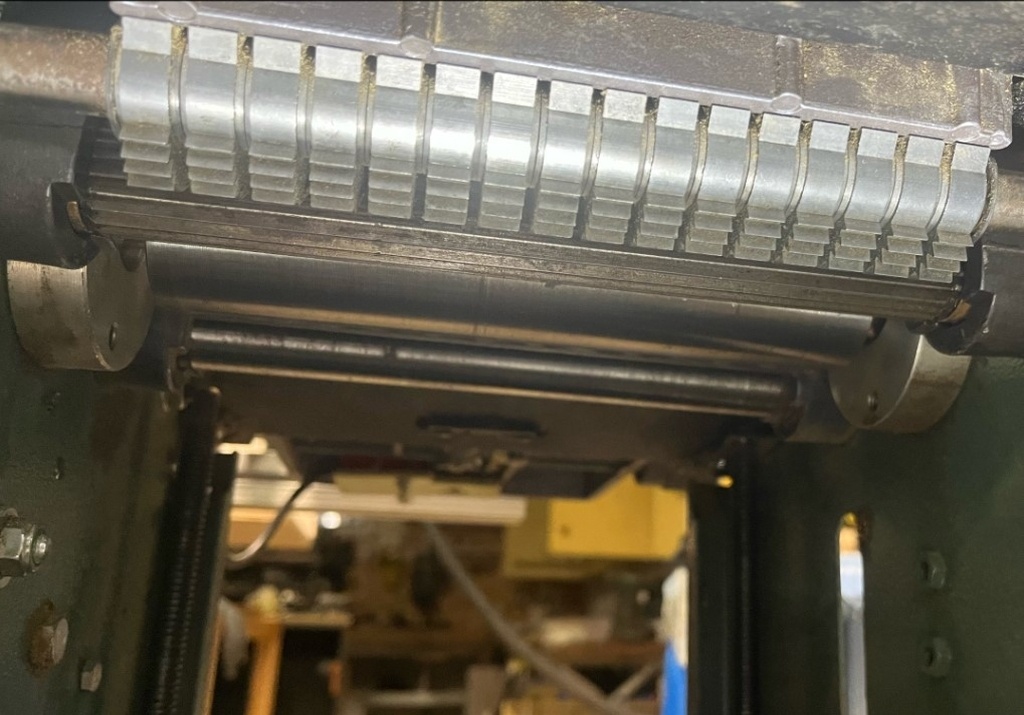

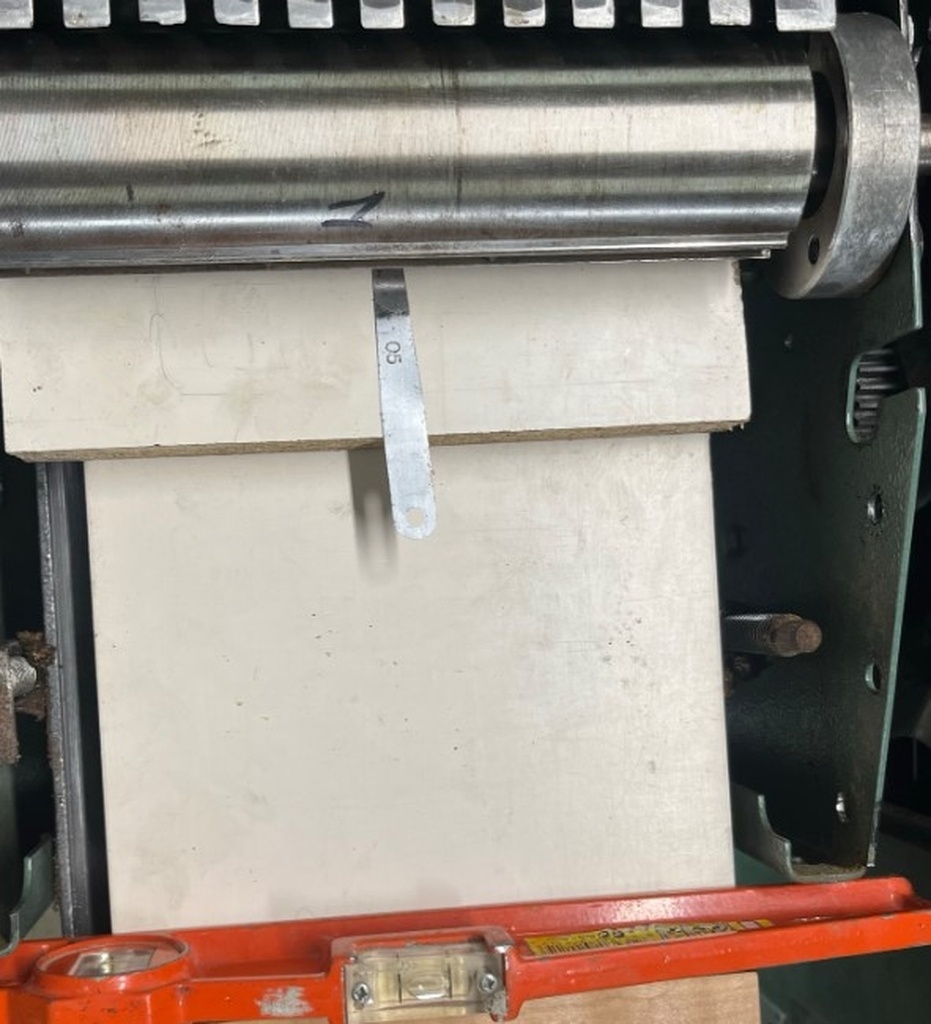

Pour le réglage du cylindre, je m’efforce d’obtenir le réglage le plus précis possible avec les cales d’épaisseur. Surtout entre les 2 côtés en ayant rajouter des plateaux en mélaminés sur la table. Celle du dessus étant très courte et permet de voir à quel moment elle touche le cylindre.

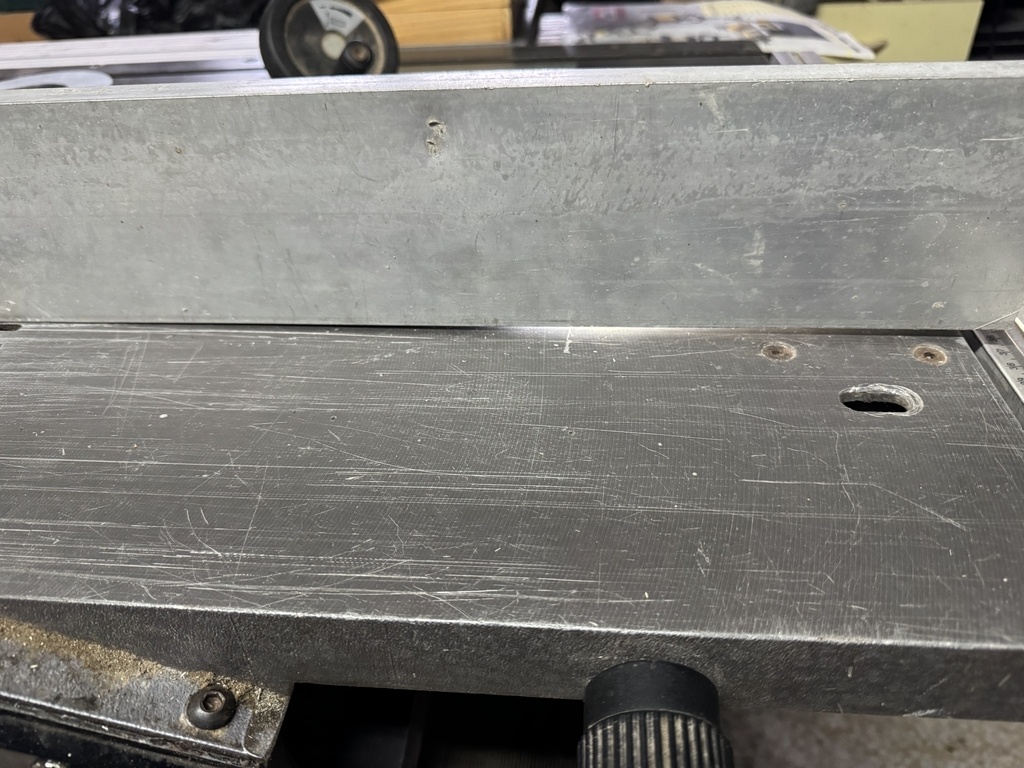

Pour la table de sortie, le réglage optimum étant un mouvement de 2 mm de déplacement du tasseau au passage de la lame. Il faut en principe d’environ 1mm entre la table et le cylindre (hors lames).
Et je termine en refixant la table d’entrée. Je me sers d‘un stratifié épais et de serre joints pour avoir une planéité correcte avec la table de sortie.
Remise en place de l’ensemble et essai. C’est pas mal du tout, j’en reste là. Ces réglages m’ayant permis de mieux connaître cette machine. J’espère que cela pourra servir à certains d’entre vous.
Remarque
Une petite remarque sur ce modèle de rabot/dégau les cylindres qui font avancer le bois lors du rabotage sont solidaires des tables entrées/sortie. Si avant d’utiliser la partie rabotage, vous avez dégauchi avec une passe importante, votre cylindre d’entraînement sera donc plus bas que celui crantée d’entrée. Je conseille donc de remettre la table d’entrée à 0 afin d’aligner les cylindres.
