Bonjour,

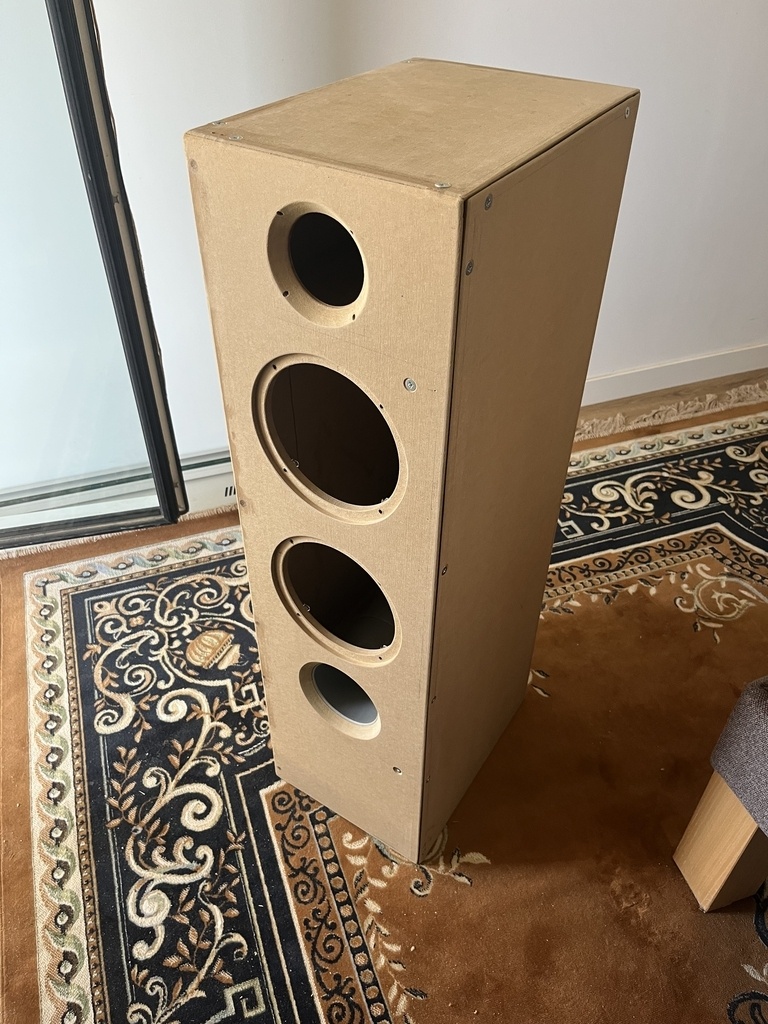

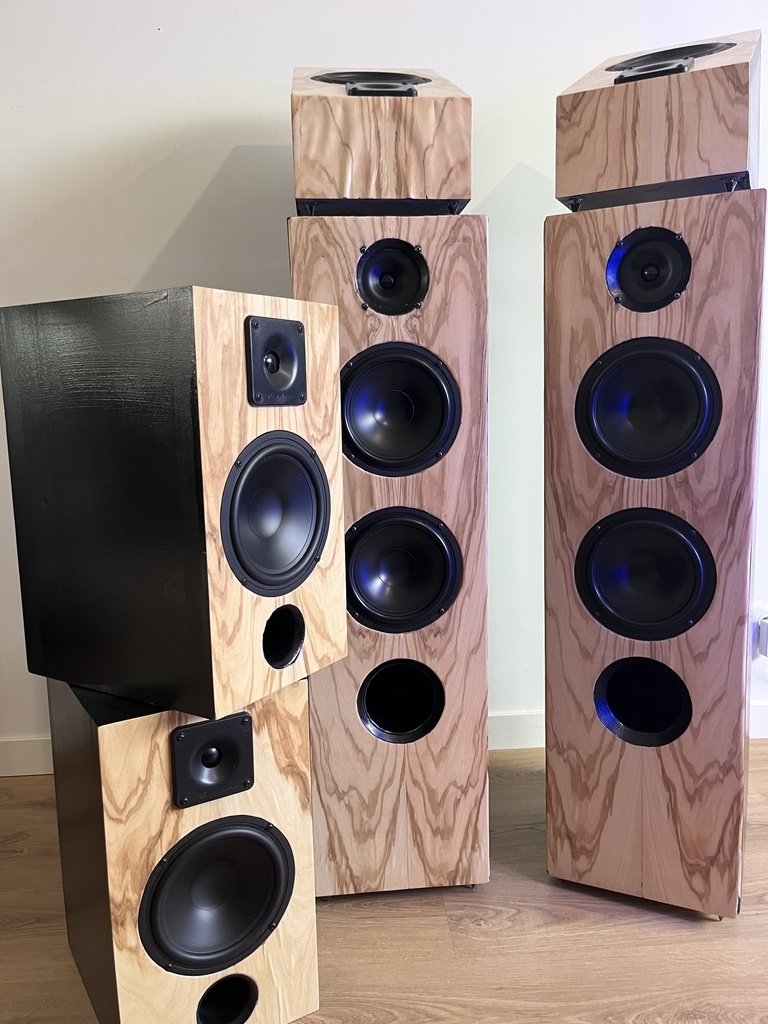

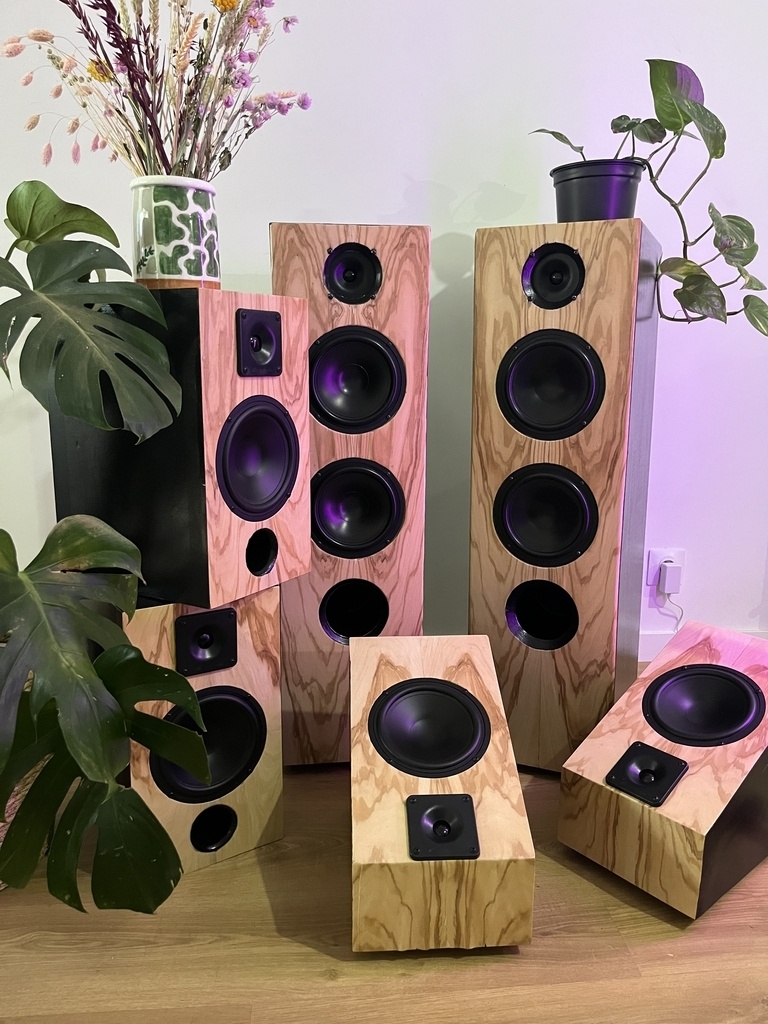

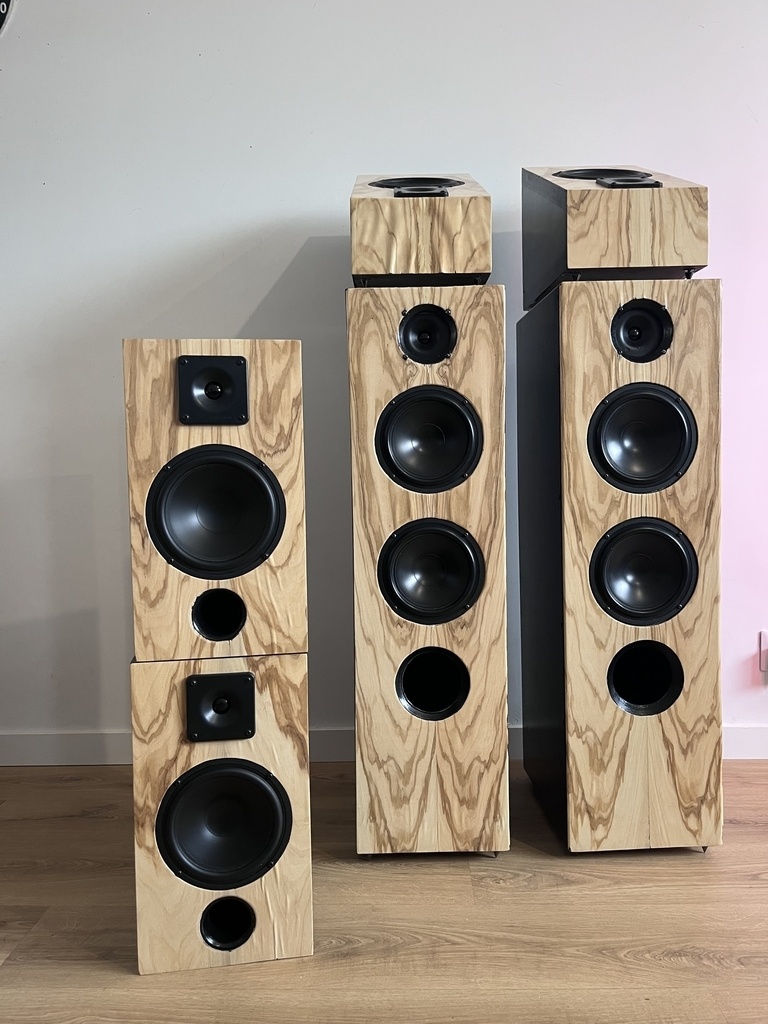

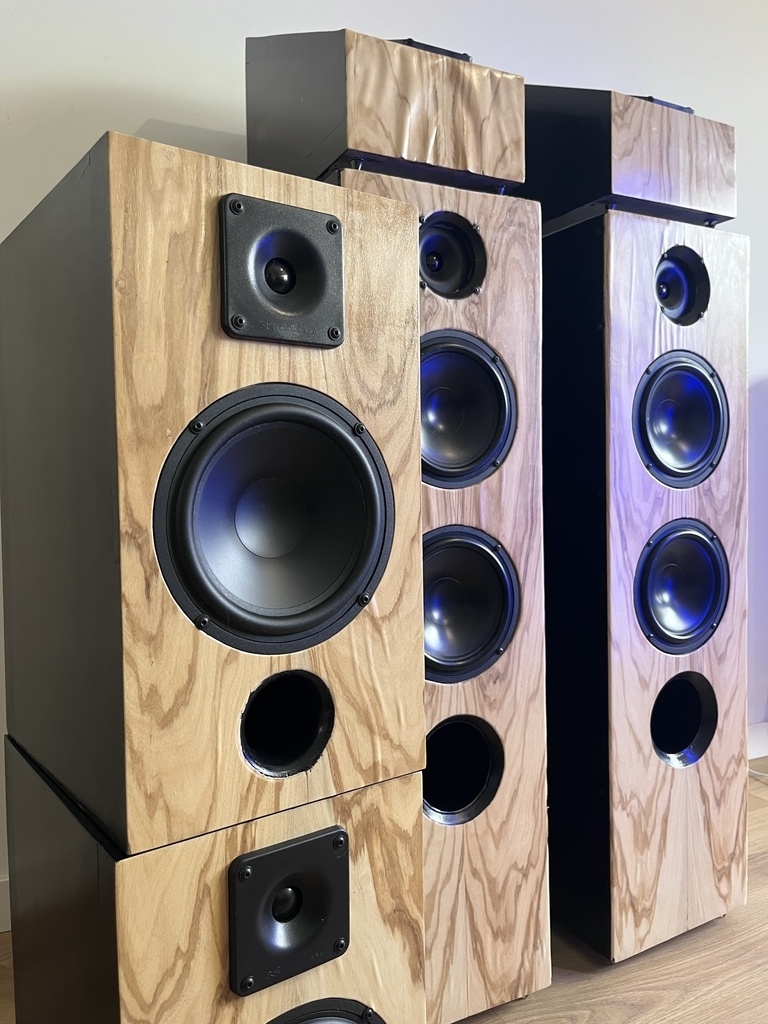

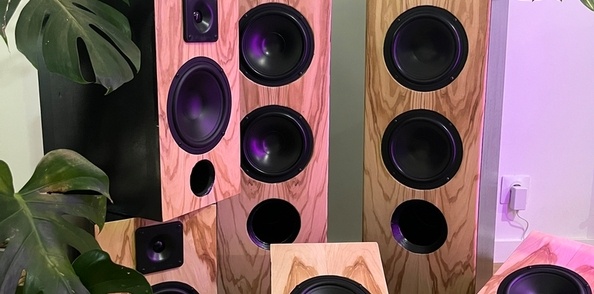

Voici mes premières enceintes acoustiques / home cinema.
Je vous partage ce pas-à-pas dans le but de peu être donner envie à d'autres de se lancer dans l'aventure.
Je précise que je suis un simple amateur, qui souhaite réaliser par soit même avec peu de moyens matériels.
Ce sont des enceintes 2 voies passifs, fait avec quasiment que de la seconde main: mdf déclassé, hauts parleurs de récup...
J'espère que vous prendrez du plaisir à lire.
let's GO...
Liste des articles
Déja comprendre ....
La première chose à faire, c'est comprendre le sujet, et définir ce que l'on veut ( acoustique, home cinéma...) .
C'est là que la majorité des gens s'arrête parce que l'audio ,c'est bien complexe comme sujet et n'a rien à voir avec le bois. Je vous passe les heures à biter les termes techniques compliqués, plus les croyances un peu sectaire des IDIOPHILES... Pour sortir avec une pseudo-compréhension de tout ce bazar.
Je vous donne les ressources qui m'ont aidé.
Construire ses enceintes acoustiques de René Besson (livre)
JustDIYit (site + YouTube)
Et le Graal qui sans lui, tout aurait été si compliqué à calculer, tellement il rend les calculs simples à réaliser.
Dome accoustique de dominique petoin ( site internet )
Vous allez passer quelques centaines d'heures sur le site si comme moi, vous partez du niveau -1 en audio.
Matériels
pour la réalisation de 2 enceintes j'ai utilisé mon matos qui est uniquement des outils bas de gamme
en plus de ca je vie en appart donc pas d'atelier.
machines
perceuse
scie sous table ( de merde )
scie sauteuse
scie plongeante
défonceuses
ponceuse a bande
matériaux
2 panneaux de MDF 20mm 2250x1350mm
vis à bois 50mm
colle a bois titebond
pate à bois
ecrou a frapper M4
vis M4
Audio
4 haut parleur cabasse 17T15
2 haut parleur cabasse DOM2
2 bornier TLHP à encastrer
joint mousse
8 pointes de découplage laiton TLHP
filtre audio
2 résistances 12ohms 10w
2 résistances 10ohms 10w
2 résistances 3.3ohms 10w
2 résistances 22ohms 10w
2 résistances 8.2ohms 10w
2 résistances 100ohms 10w
2 résistances 12ohms 10w
2 self à air Mundorf L71 0.15mH
2 self à air Mundorf L71 0.39mH
2 self à air Mundorf L71 0.12mH
2 condensateurs Mundorf 3.9 uF
2 condensateurs Mundorf 2.2 uF
2 condensateurs Mundorf 1.8 uF
2 condensateurs Mundorf 8.2 uF
2 condensateurs Mundorf 1.2 uF
2 condensateurs Mundorf 0.68 uF
j'ai besoin d'autant de composant je suis partis sur des filtre du 3eme ordres ( 3 composants )+ atténuateur d'aigu . cela évitera un déséquilibre entre les aigu et les graves
Les découpes.

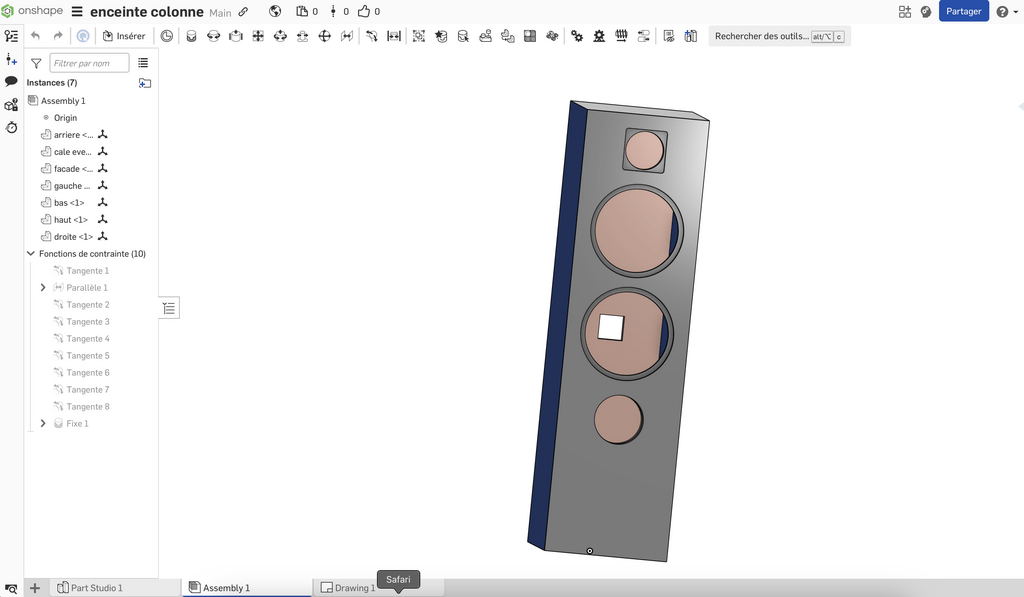

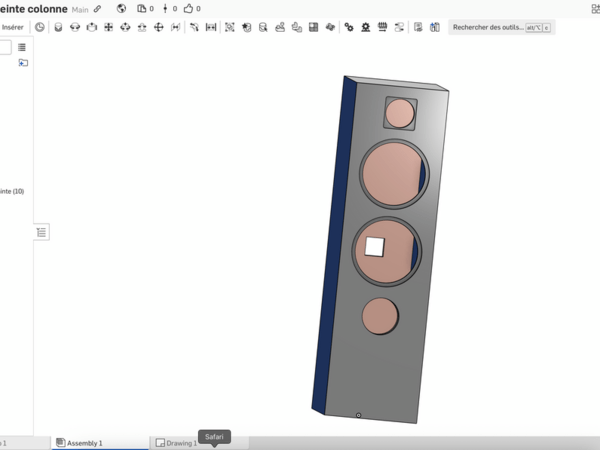

j'ai commencé par réaliser les enceintes en 3D
Sur onshape.
Le logiciel est assez simple à maîtriser du moment que l'on capte le système de contraintes.

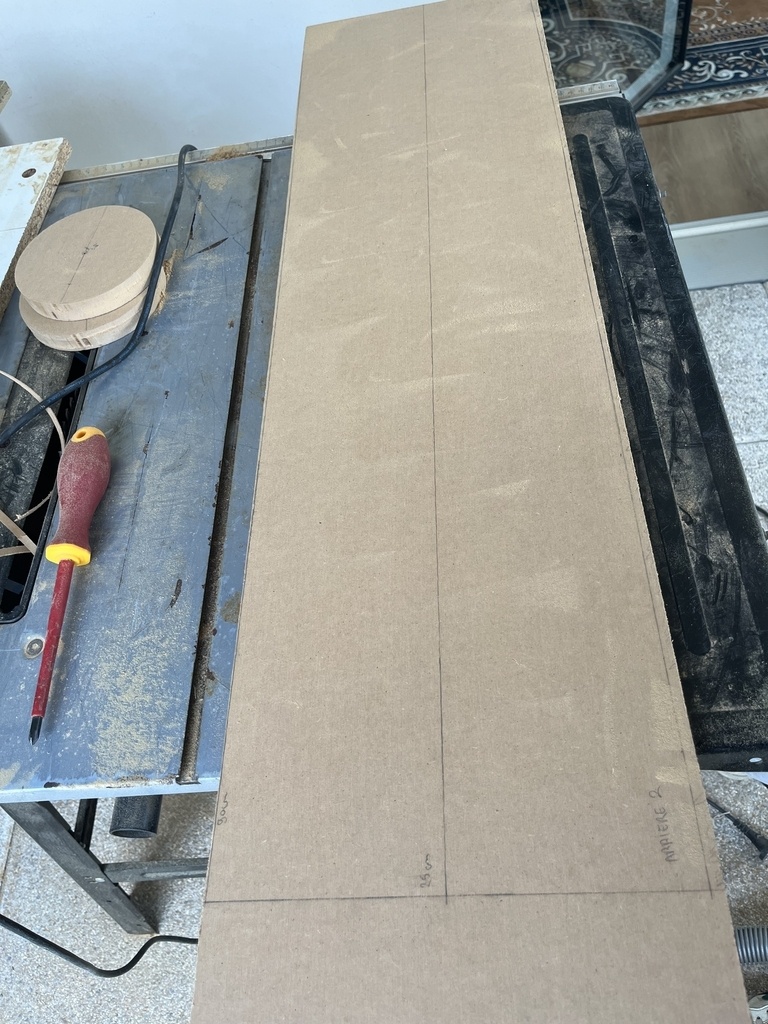

j'attaque les découpes sur mes planches de mdf de 20mm
Je me dis à ce moment-là que je vais faire des coupes d'onglets à 45° pour un assemblage plus beau,
Mais mon guide de scie sous table est branlant de décide de me faire une table pour défonceuses et de monter une fraise à 45 degrés dessus. Pour faire les coupes d'onglet.
Cette idée qui me paraissait maline au début va me foutre dans une merde dont j'allais avoir du mal à sortir.
Ma fraise de découpe ne peut pas couper sur 20 mm, je me retrouve à poncer à la ponceuse à bande les millimètres manquant.
Après plusieurs heures de ponçage, une envie de me taper la tête contre un mur me prend quand je décide une fois fini de me lancer dans un montage à blanc.
C'est beau les coupes d'onglet à l'assemblage, mais ça tient pas tout seul.
Serre-joint trop petit pour pouvoir bloquer les côtés avec le fond.
C'est en parcourant un site marchand d'outils que je découvre la magnifique fraise à onglet verrouiller. Si j'avais su ...
Non seulement l'assemblage étaient branlant, mais je me rends aussi compte qu'évidemment la taille ce n'est pas la même sur toutes...
Bref, rien ne va...
Mais on ne lâche pas.
Mais on recommence tout plutôt que de mal faire
Heureusement, j'ai payé une misère mes planches de mF...

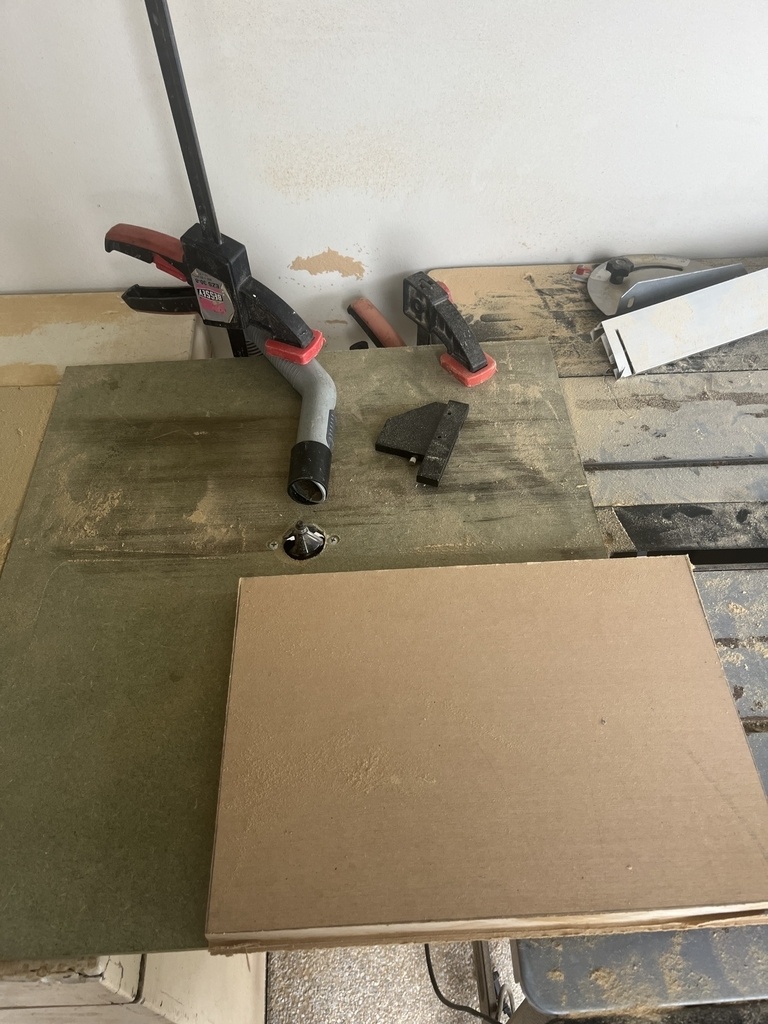

Prochaine étape, faire un guide parallèle pour ma scie sous la table merdique et un chariot aussi tant qu'à faire.
Après avoir pris le temps de tout refaire correctement en prenant mon temps

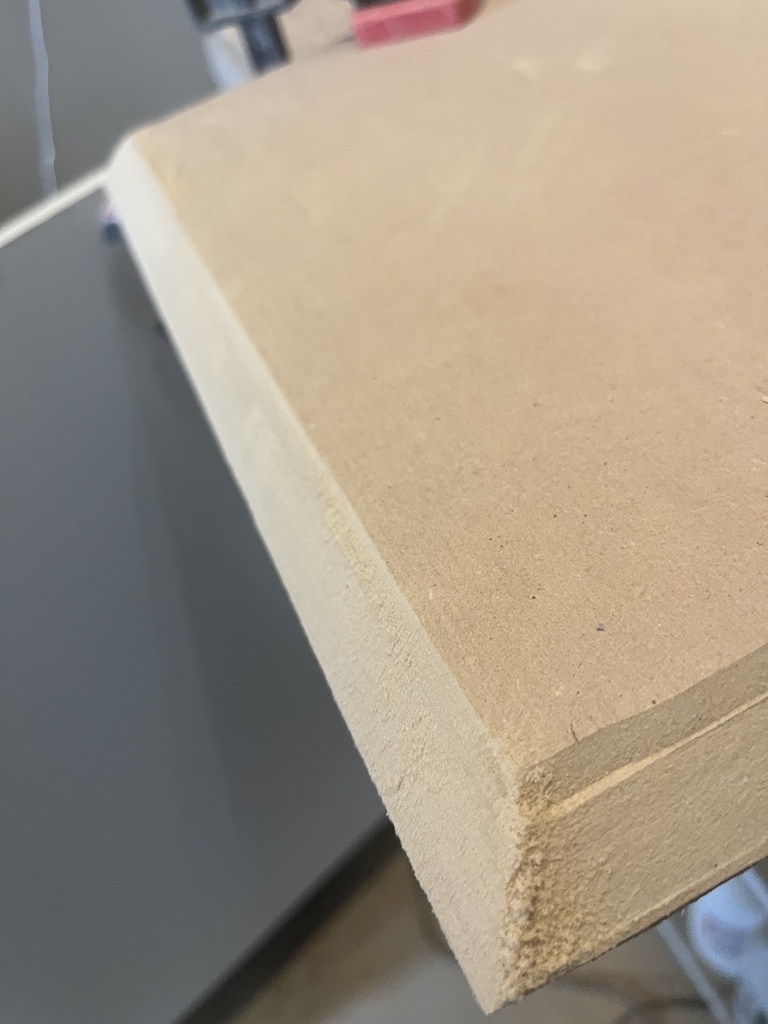

Je redécoupe tout à 45° avec la scie sous table plutôt que mon idée merdique de défonceuse sous table.

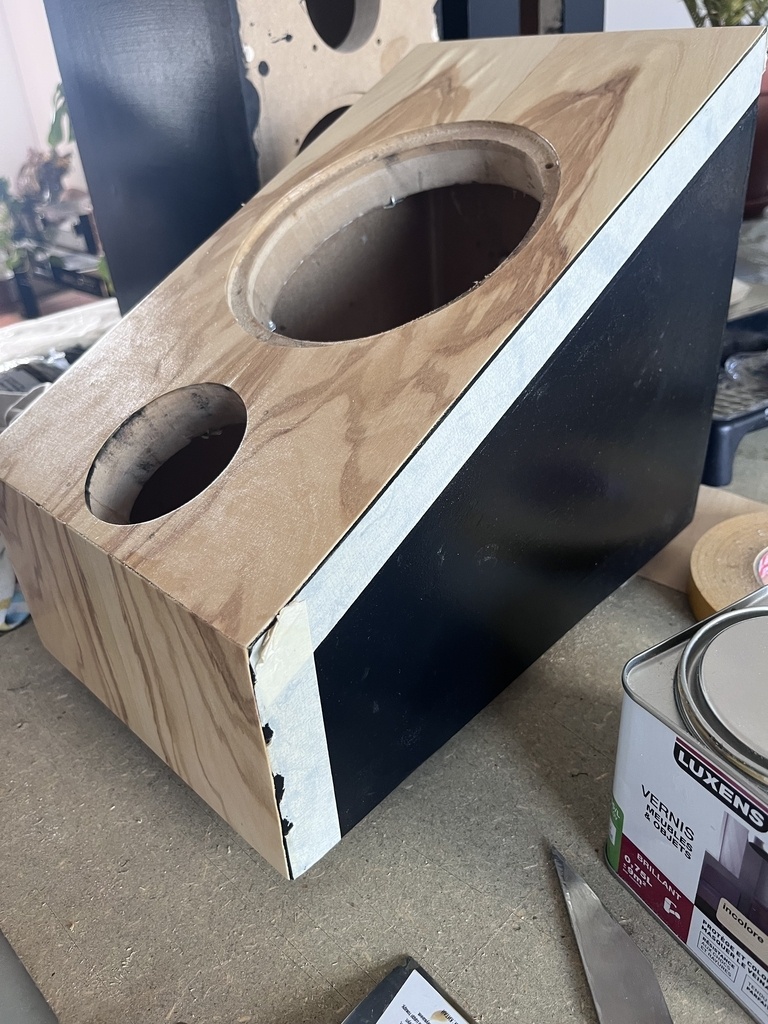

il est venu le temps de faire les trous pour les haut-parleurs.
La encore de belles emmerdes en perspective.

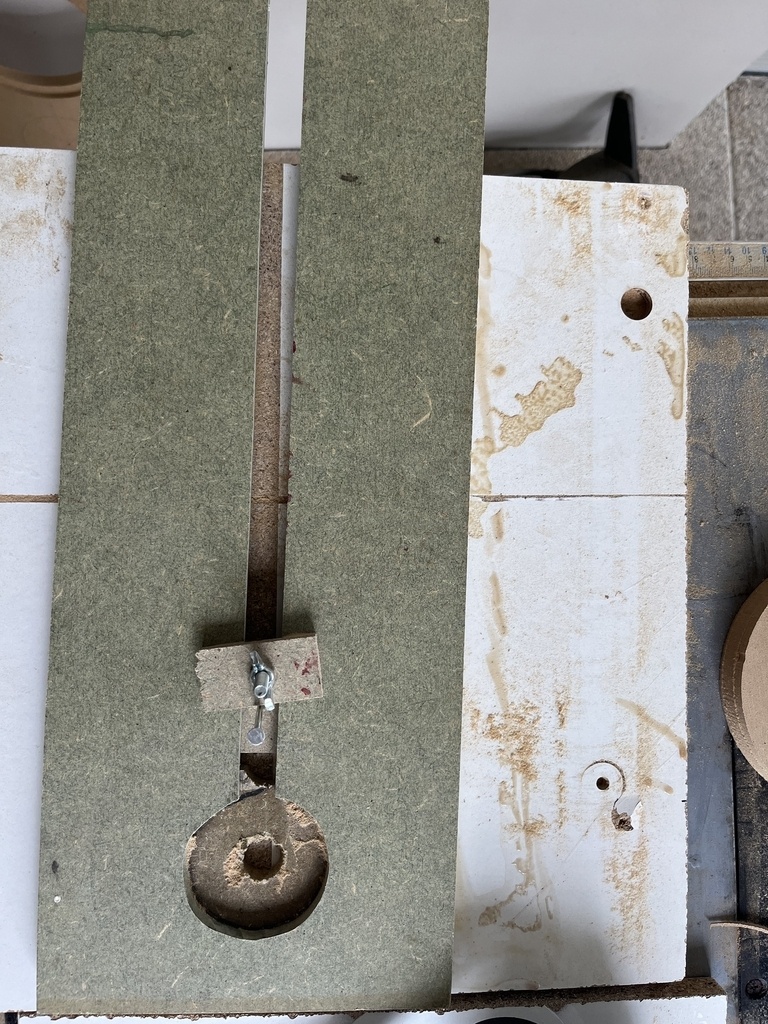

Je fabrique mon compas, facile.
Je fais mon test, parfait tout marche bien.

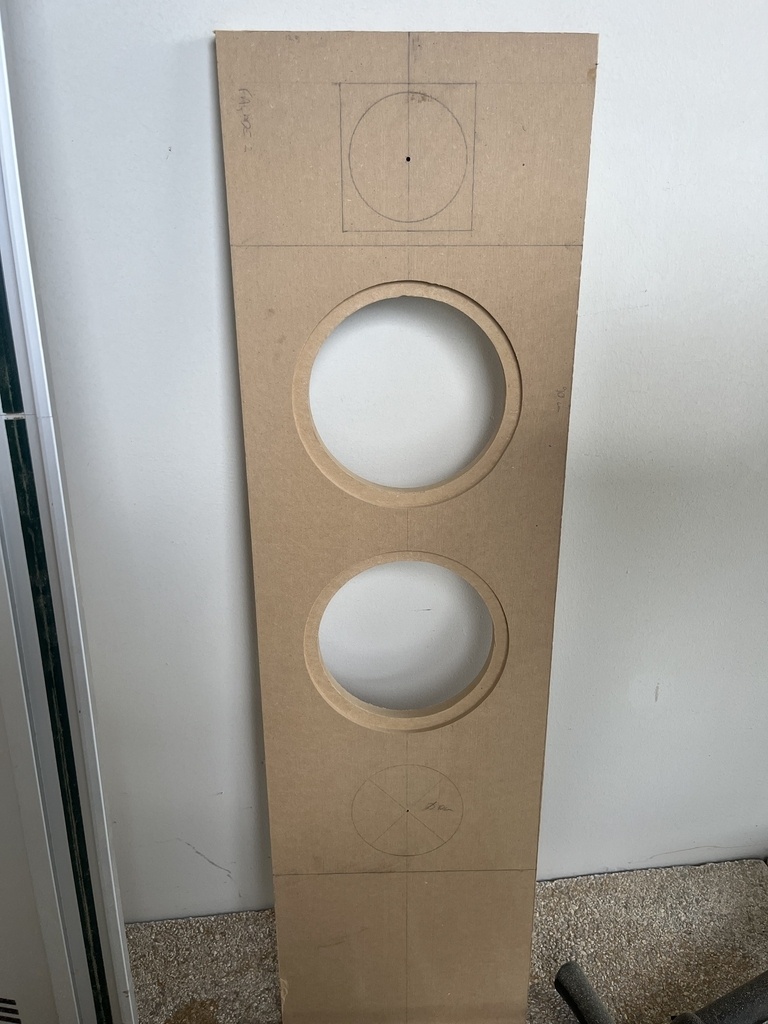

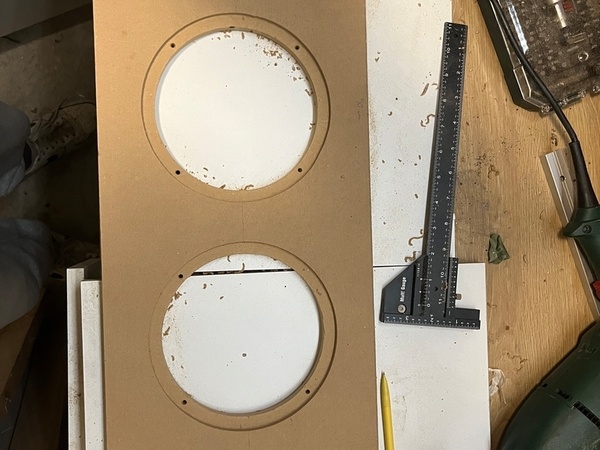

j'attaque le premier cercle
c'est un cercle de 17 cm de diamètre sur 5mm de profondeur et un autre de 16 cm de diamètre sur 20 millimètre de prof.
Tout se passe bien, j'attaque la 2e.
Hélas, c'est là qu'est l'os ...
Mon guide de profondeur de ma défonceuse n'arrive plus à garder son repère et quand j'appuie dessus pour faire la rainure de 5 mm la butée ne retiens rien et je passe a travers la planche... Catastrophe c'est irrécupérable ...
Je dois recommencer une façade .
Je finis par y arriver et décide de garder le panneau foiré pour faire le fond de l'enceinte.

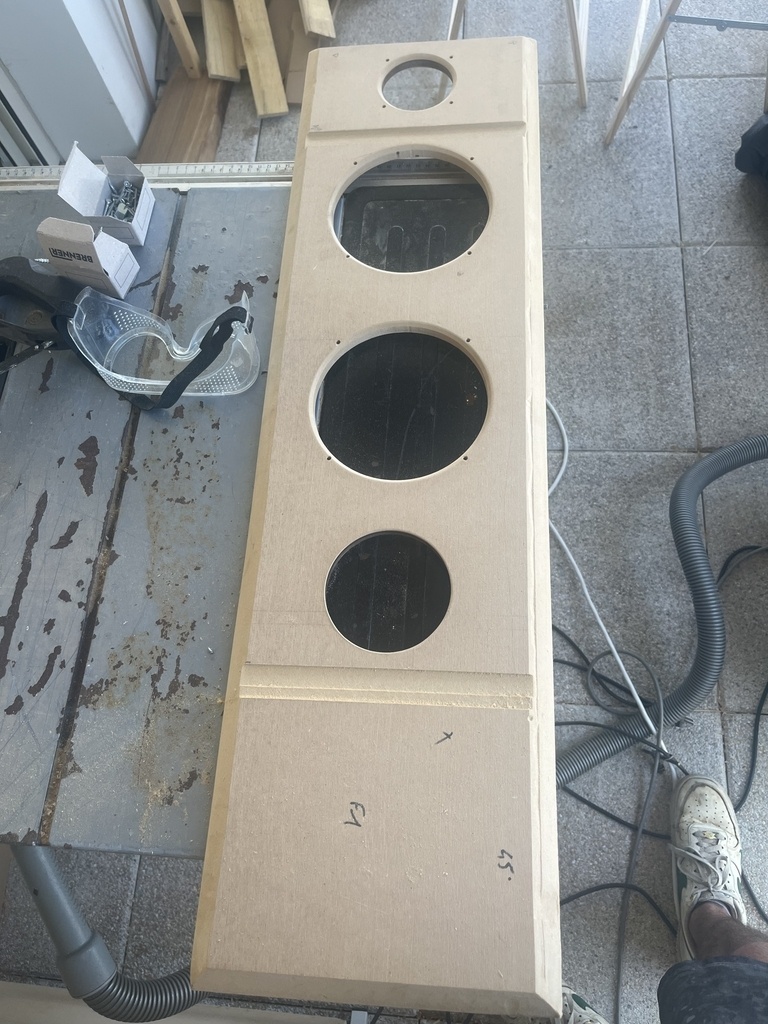

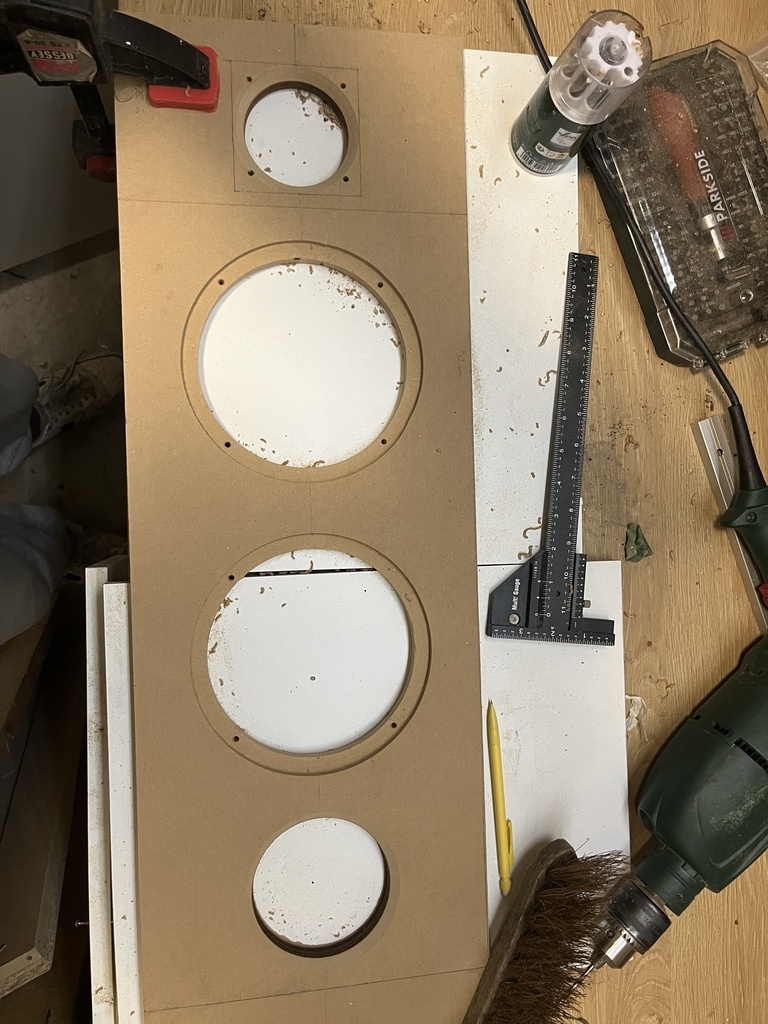

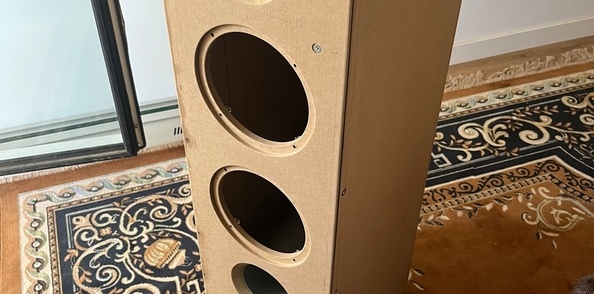

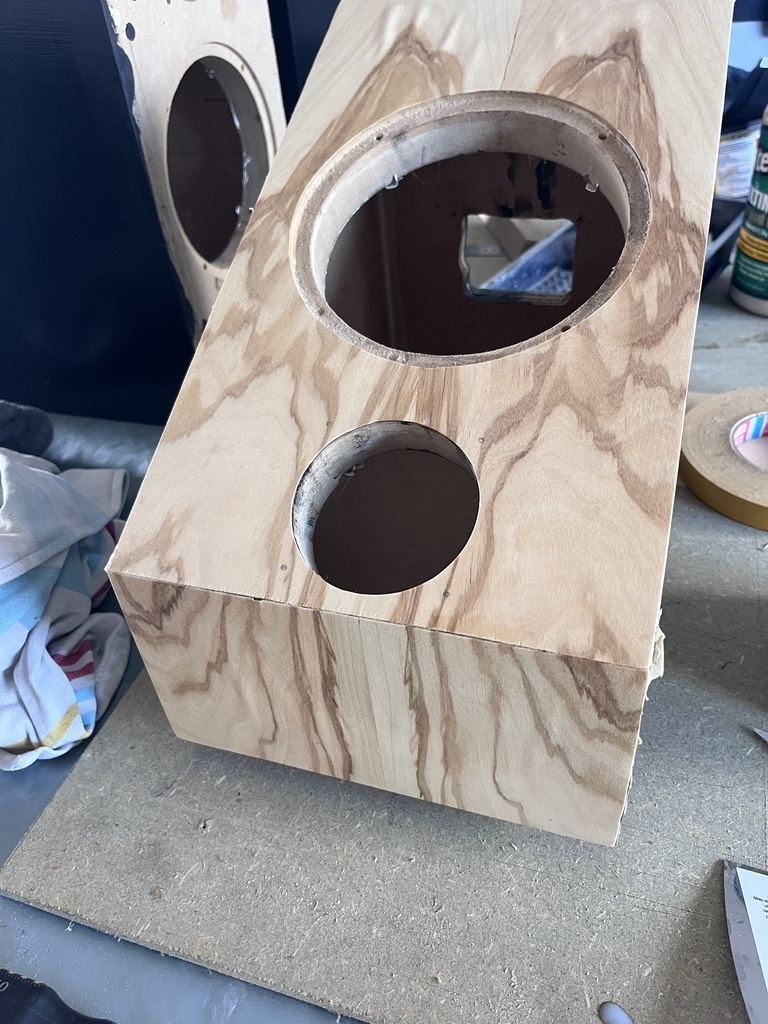

Mais voilà les deux façades sont finies avec 1 trou pour le tweeter 2 pour les médiums bas. Et pour l'évent qui est un trou de 10 cm de diamètre.
Les trous pour les vis aussi.

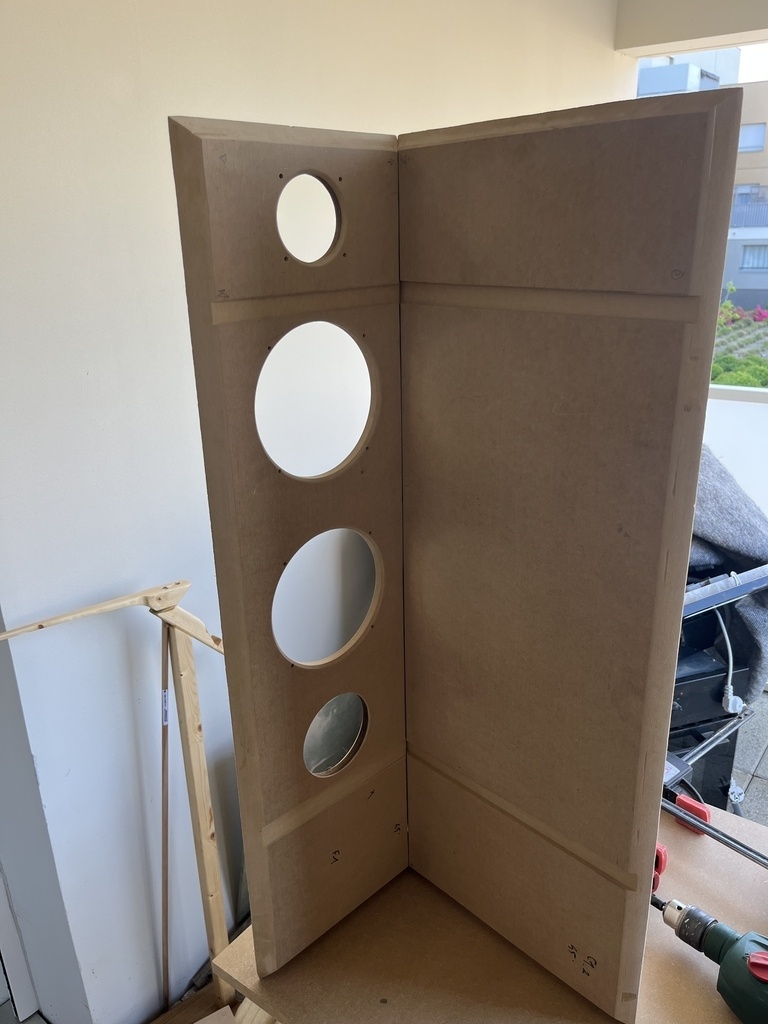

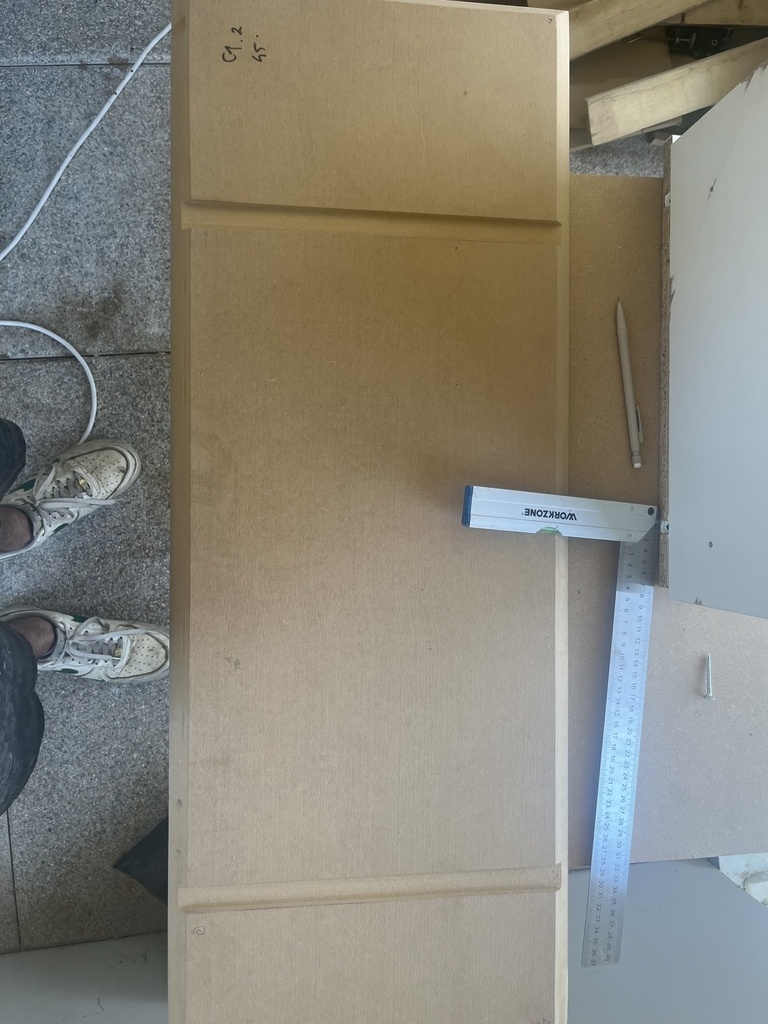

il faut maintenant faire les rainures pour separer les le tweeter des mediums et ainsi avoir le bon volume d'air pour les mediums.
tout cela se calcul en fonction des mediums choisi
car un haut parleur produits du son en deplacent la menbrane a l'avant mais aussi à l'arriere.
pour recuperer le son son arriere il faut de l'air et un event pour nous renvoyer le son.
la taille de l'event est aussi à calculer et n'est pas à negliger.

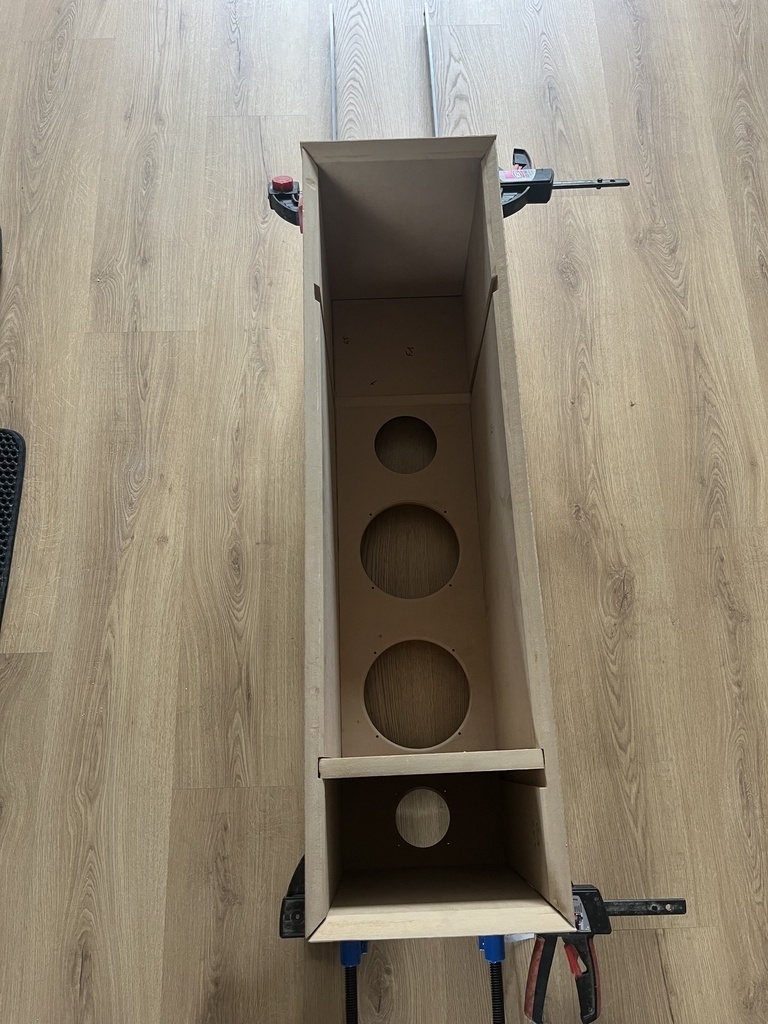

je vais reutiler du mdf de 20mm pour faire les separation qui viendrons dans les rainures.
j'aurais aussi un espace vide en bas pour pouvoir mettre les filtres audio.
ce qui me fait 2 séparation par enceinte donc 4 au totales.
j'en profite maintenant pour mettre les ecrous a frapper pour les mediums cote interieur de l'enceintes pour maintenir les vis en place avec les HP.

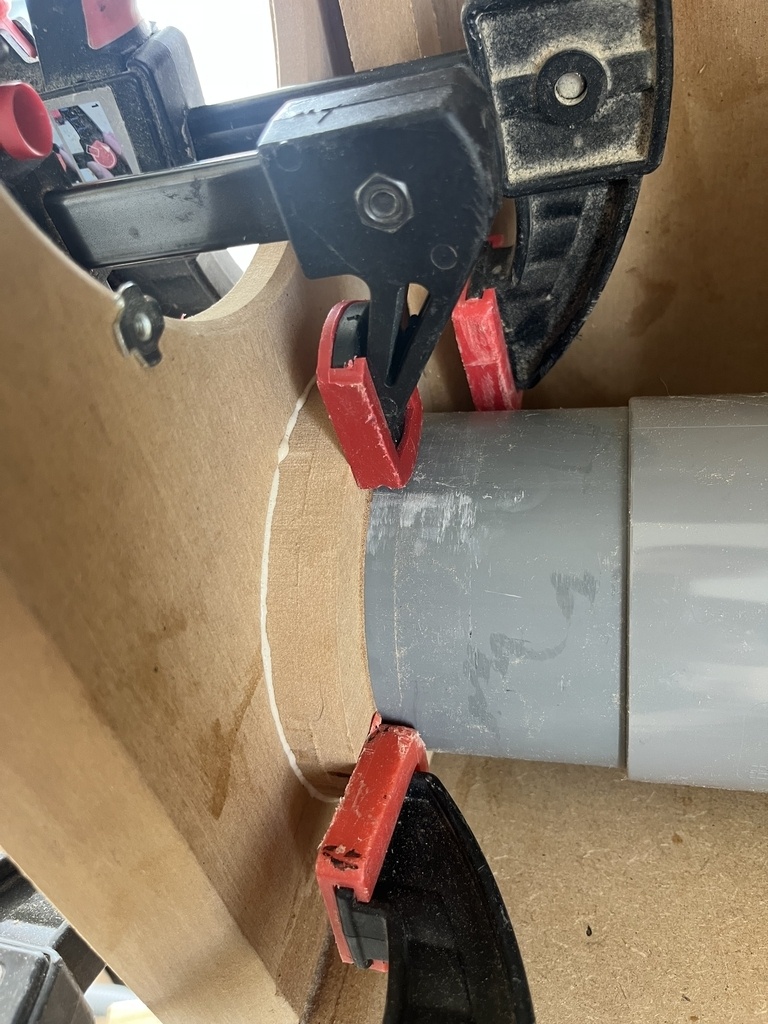

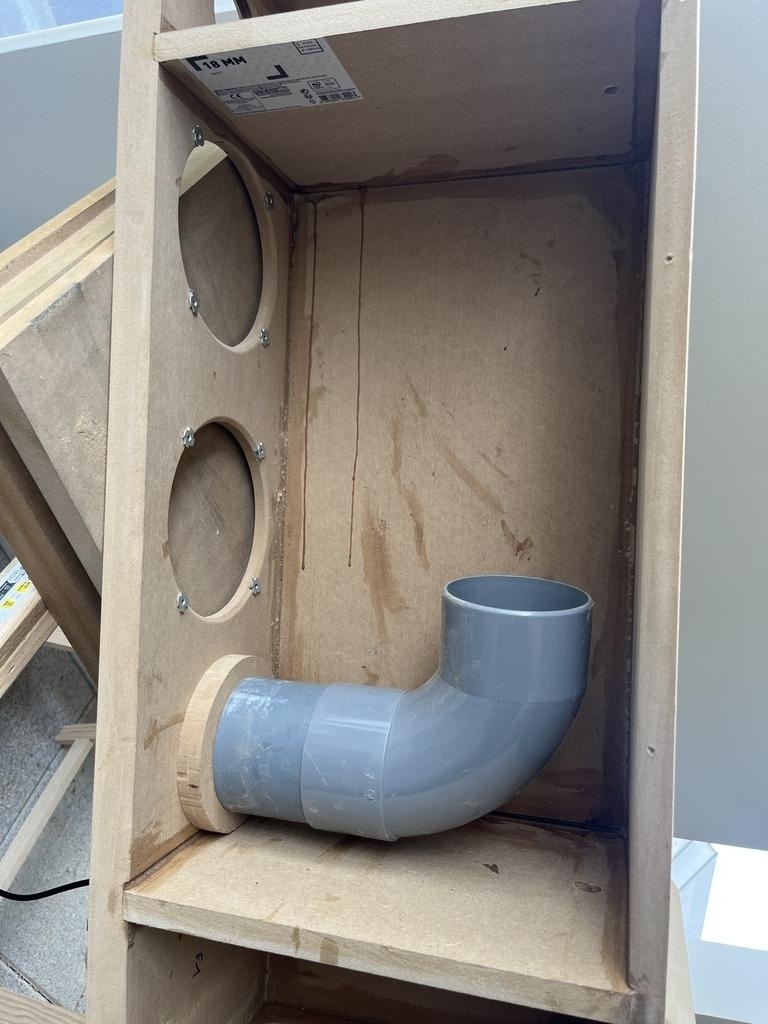

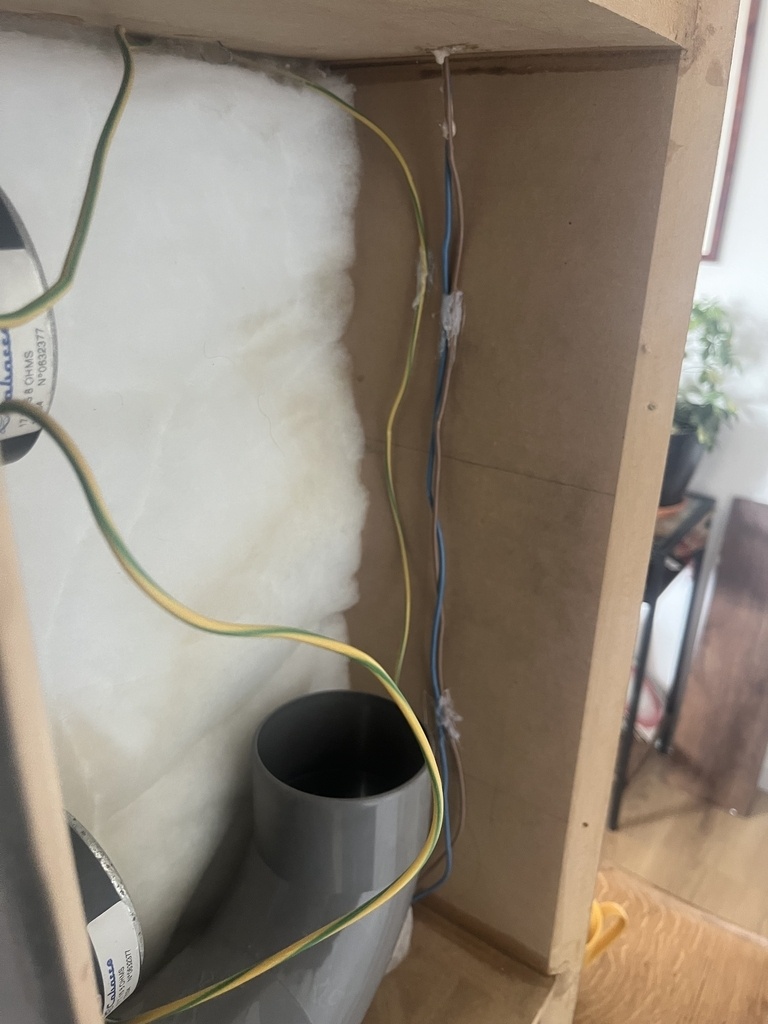

Je découpe maintenant mon évent qui sera coudé. dans un tube pvc de plomberie de 10 cm de diamètre, car d'apres mes caluls sa longueur est supérieur a la longeur de mon enceinte, cela n'affecte en rien le résultat au vu des tests realisés.
Je mets un renfort intérieur pour soutenir le poids de l'évent et assurer une bonne étanchéité.
Je colle le tout à la néoprène.

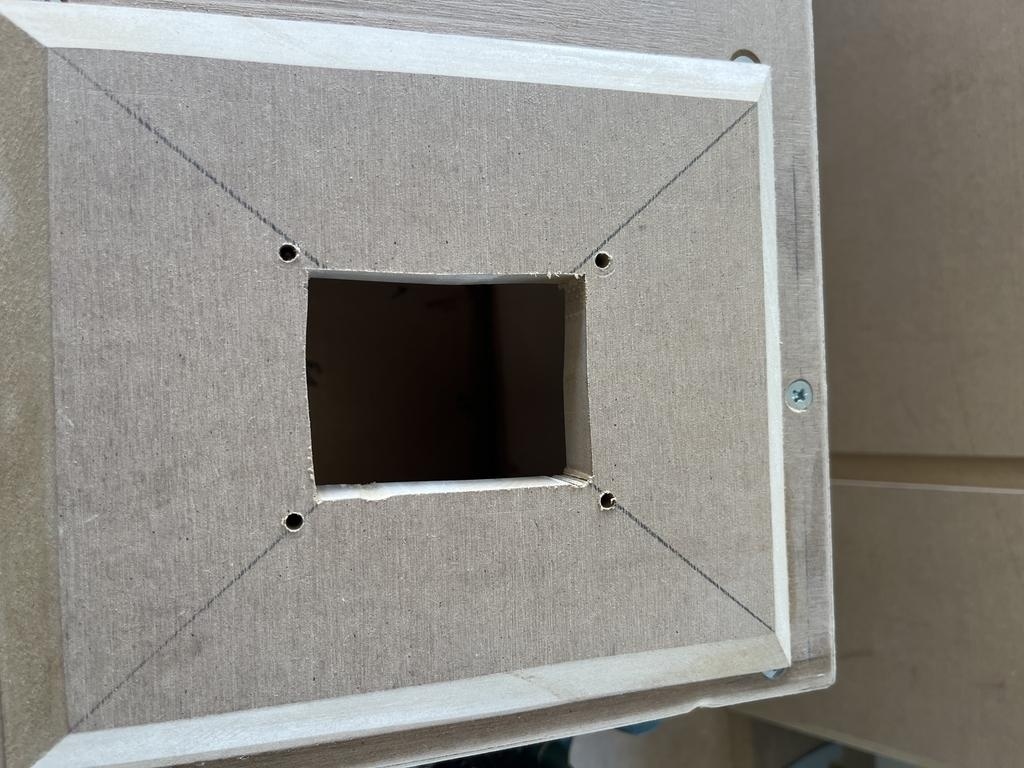

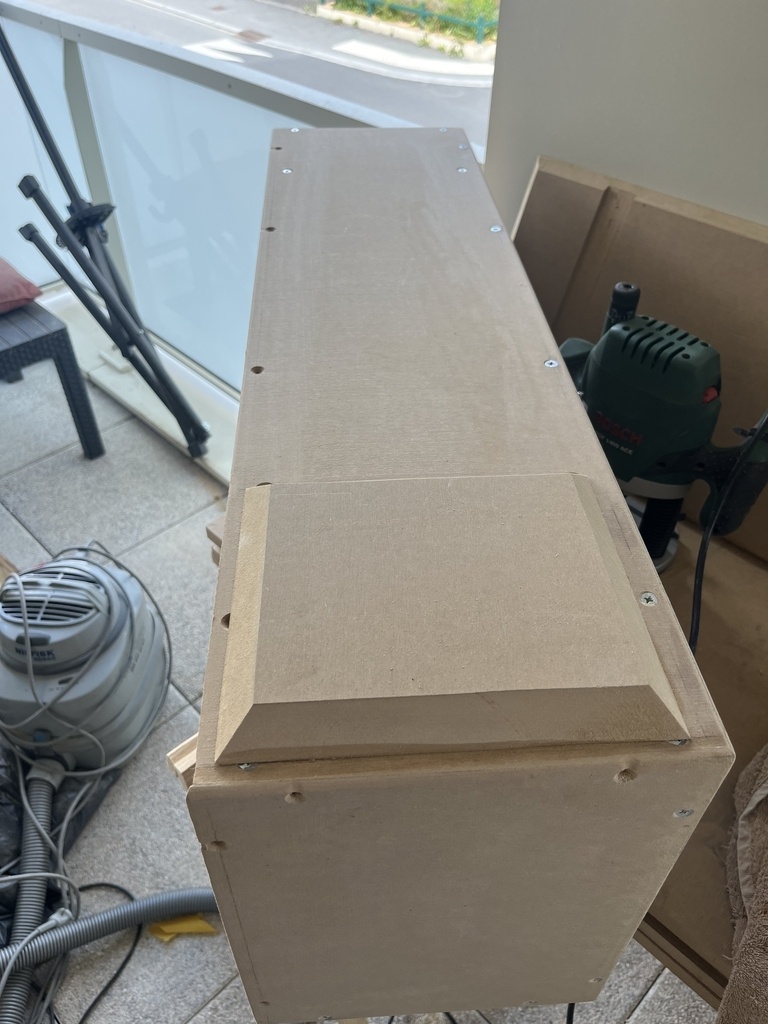

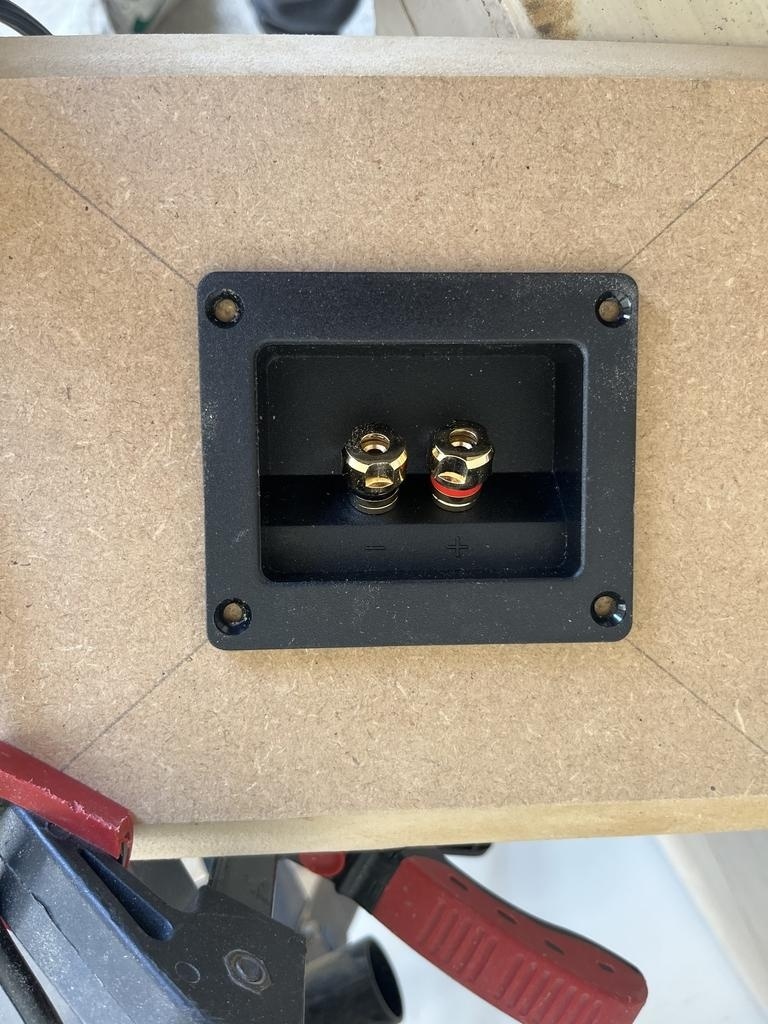

j'en profite aussi pour installer mon bornier arrière, sur l'une des enceintes, j'ai dû ajouter une planche en bois que j'ai coupé a 45° pour pas que cela soit trop grossier même si personne ne le verra. Car une de mes faces arrière étaient une face avant raté donc avec un gros trou de HP mal coupé.
Réalisation du filtre

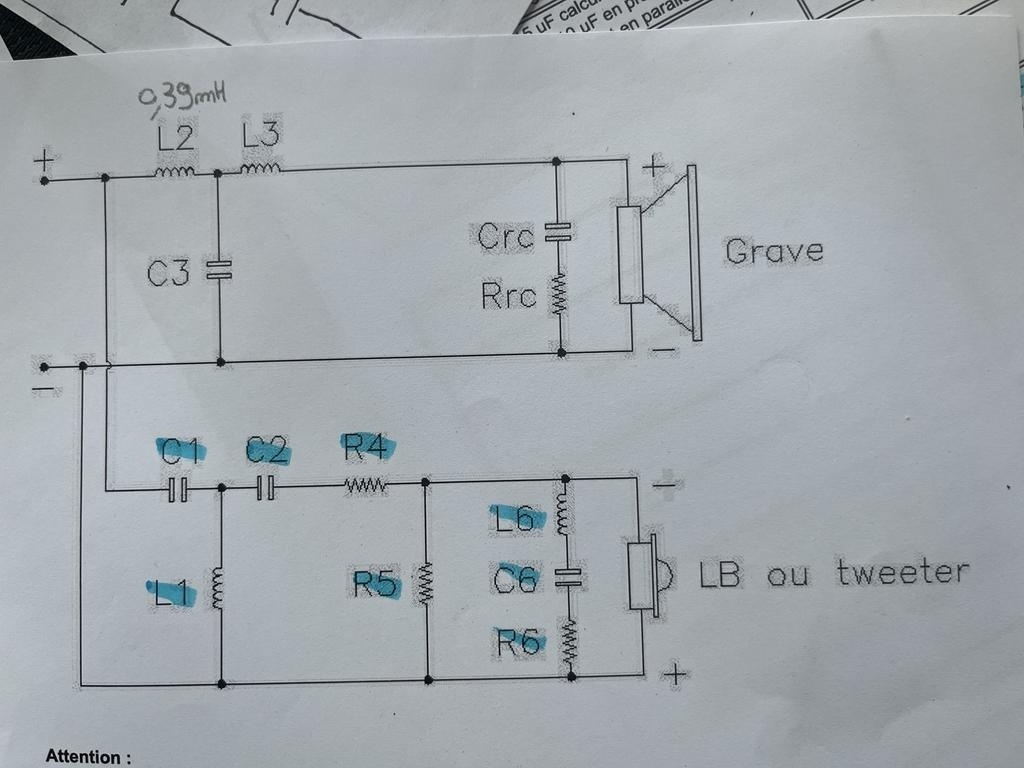

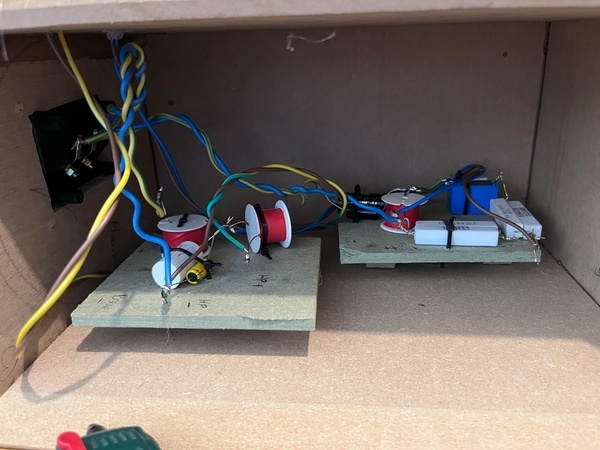

je vais maintenant attaquer le montage des filtres passifs .
la partie la plus stressante pour moi , mais qui c'est finalement déroulé sans accros.( ça fait du bien
).

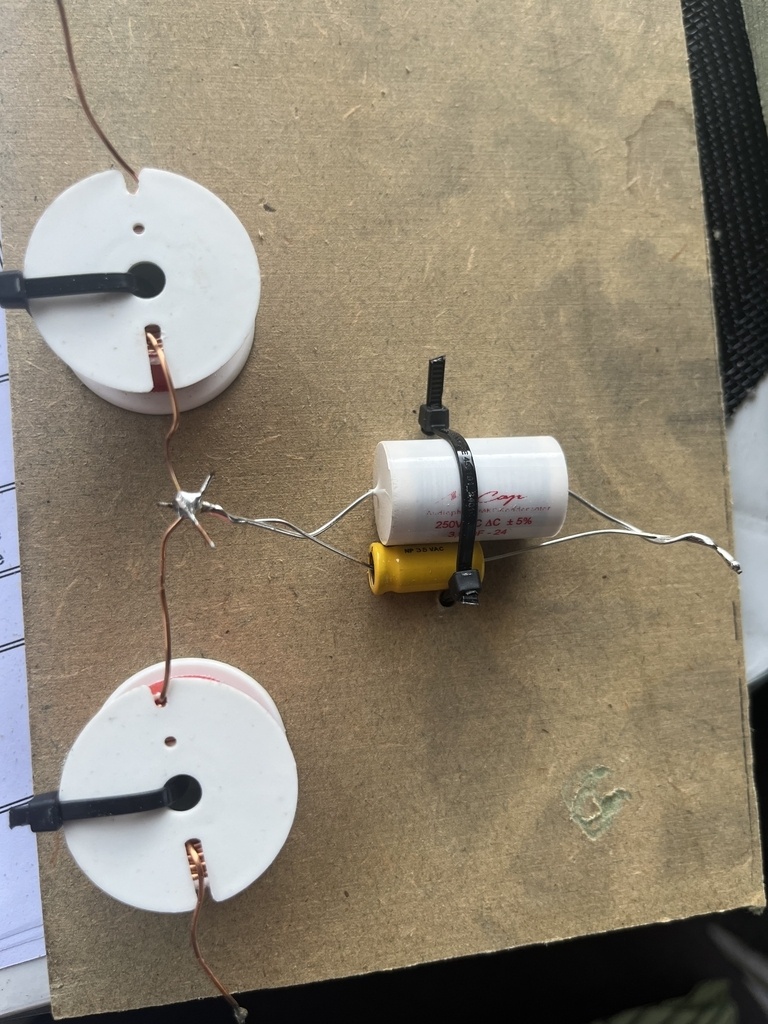

Simplement fixé sur une plaque de mdf de 5mm, percé et fixé avec des colliers.
Au vu des prix des composants, tu n'as pas envie de te foirer...
j'ai fait des filtres simple dans un premier temps 3 composants ( 3eme ordre)
Mais après les premiers tests, il y avait un déséquilibre entre le grave et les aigus.
Les aigus prenaient trop de place. j'ai donc soudé des résistances après le filtre pour atténuer le signal aigu et avoir un bon équilibre avec les graves ...
Ça change tout .
Moins de fatigue auditives... Plus rond.

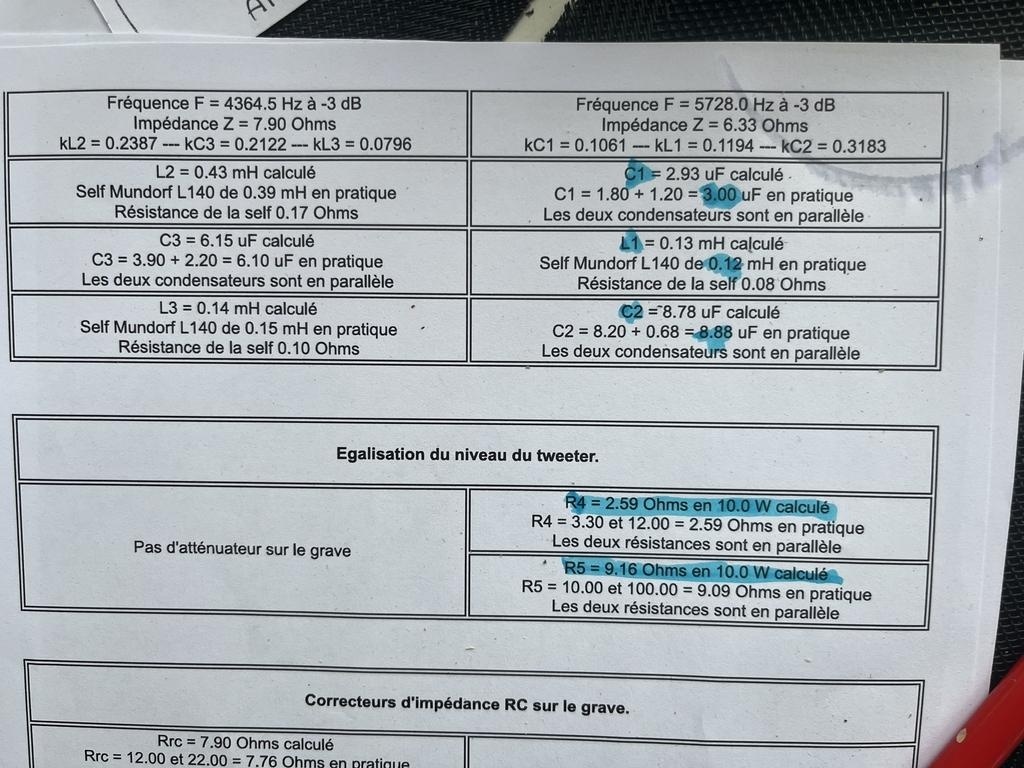

Tout ceci est bien évidement calculé et pas choisi au hasard. cf les sites en intro.
Merci Dominique pour ton site.
une fois fini,
je les installes sur un tasseau de bois collé a la colle chaude dans leurs emplacements en partie basse de l'enceinte.
j'ai volontairement fais les 2 filtres sur 2 plaques séparés car si je dois faire des modifs, c'est plus simple.
Ce pas à pas présente un projet en cours de réalisation.
Licence
Discussions
En tous cas bravo pour ta ténacité, et le partage en toute transparence de tes galères...
merci
si tout se passait sans problèmes a chaque fois.
Bravo pour l'humilité. Ca permet aux débutants de se rendre compte que les 'il n'y a qu'à "...c'est du blabla.
Merci beaucoup surtout une enceinte, qui si elle est mal réalisée peut vite donner un résultat médiocre, tout beau qu'elle soit.
Bravo pour ta ténacité et pour avoir pris le temps d’étudier ce nouveau domaine. En effet, beaucoup d’infos erronées circulent dans ce domaine.
Pour un début, tu n’as pas choisi la facilité.
En effet, une colonne audio, c’est beaucoup de découpes, beaucoup de composants électriques (donc cher) et autant de risques de déconvenues.
Tu pouvais réaliser quelque chose qui marche pas mal en large bande (un seul HP qui couvre tout le spectre, sans besoin de filtre), ou en panneau plan (un grand panneau de bois qui supprime le court circuit acoustique entre avant et arrière.
Quoiqu’il en soit, un filtre permet de séparer le signal qui sera délivré à chaque HP. Plus il est complexe (tu as choisi un 3eme ordre avec donc une pente très raide de coupure de 18dB par octave), plus il apporte des perturbations sur la phase du signal. Et plus il atténue le signal, nécessitant de compenser par un ampli plus puissant. C’est pourquoi, on préfère aujourd’hui un filtrage actif qui permet d’éviter ces défauts et sont facilement réglables (ils amènent d’autres défauts hélas).
Ta caisse en MDF m’a l’air peu rigide (vérifie les zones sensibles en tapotant, partout où ça sonne très creux, ça vibrera de manière parasite). Tu peux y coller des renforts. Par ailleurs, le son varie beaucoup en ajoutant plus ou moins de matière absorbante à l’intérieur de l’enceinte dans la zone du médium (ouate, laine dite « acoustique ». Tout se règle à l’oreille, selon ton propre goût.
Bonnes écoutes !
