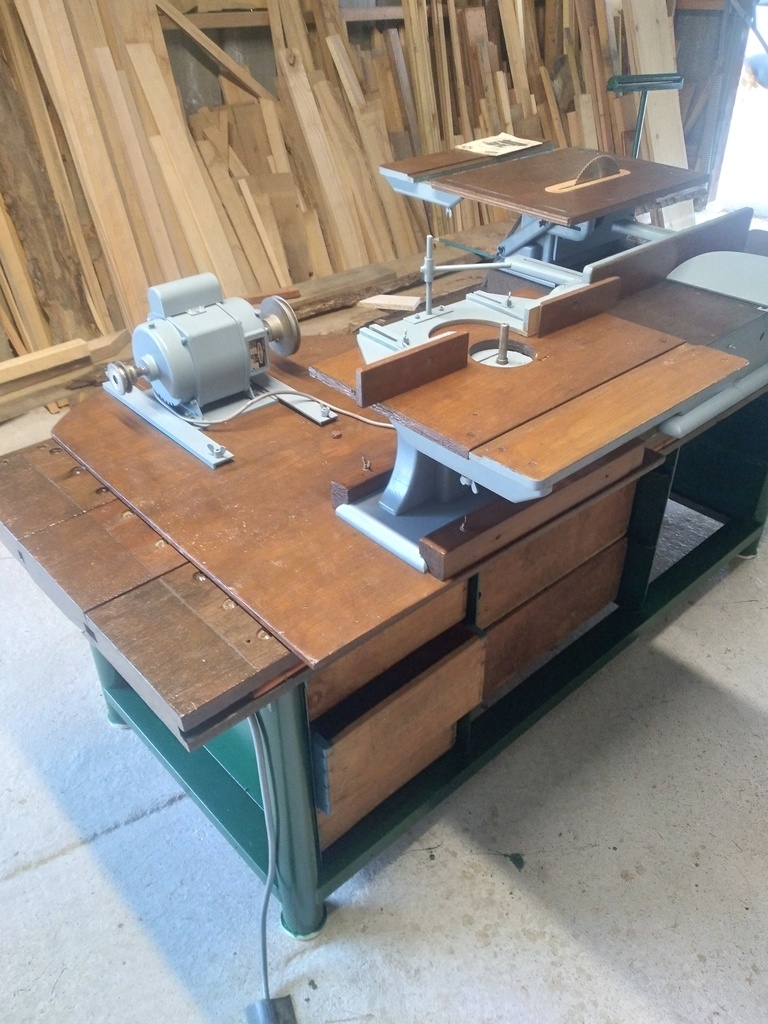

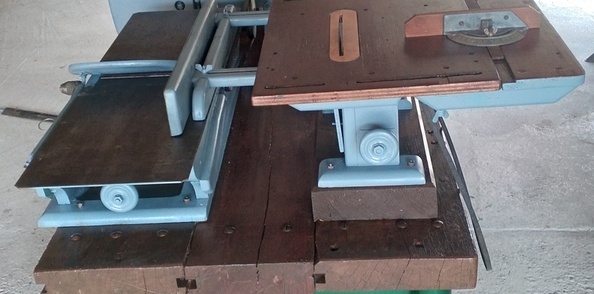

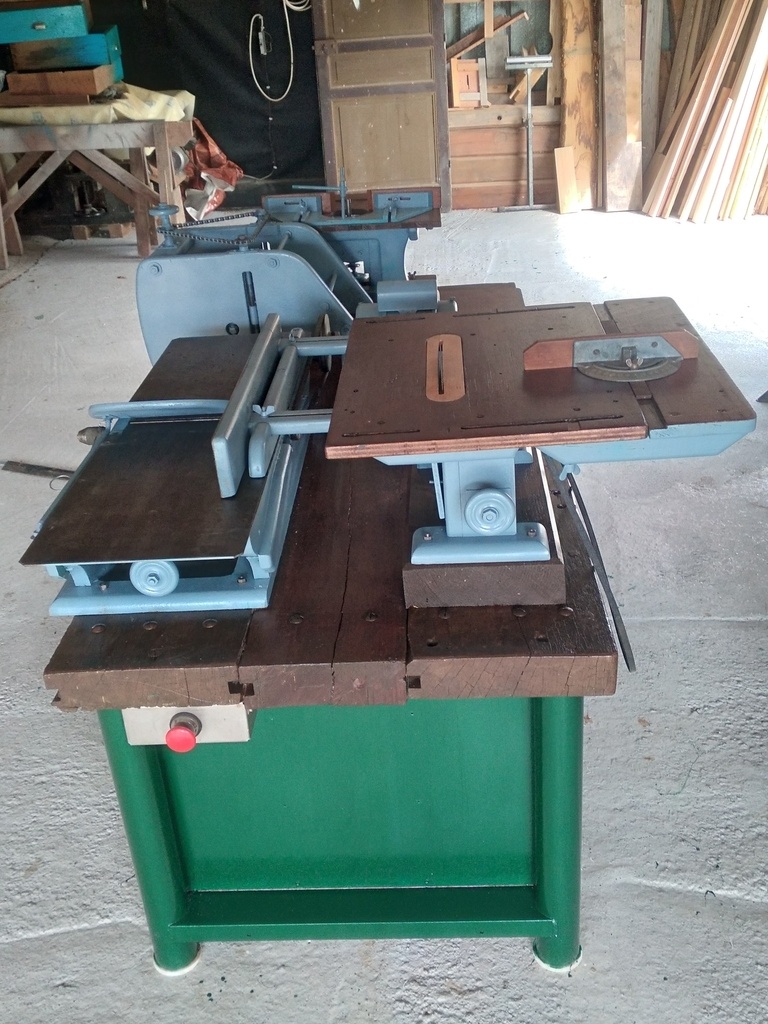

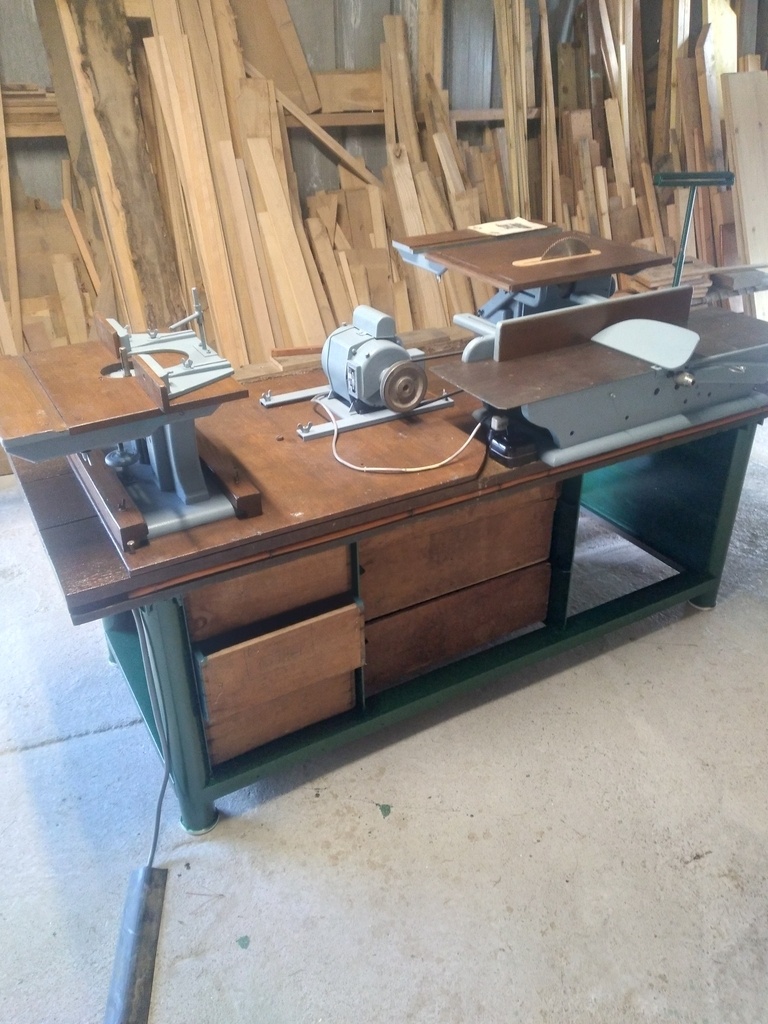

Bonjour, une petite présentation des machines AHOR poste par poste avec leur caractéristiques et outillages.
Liste des articles

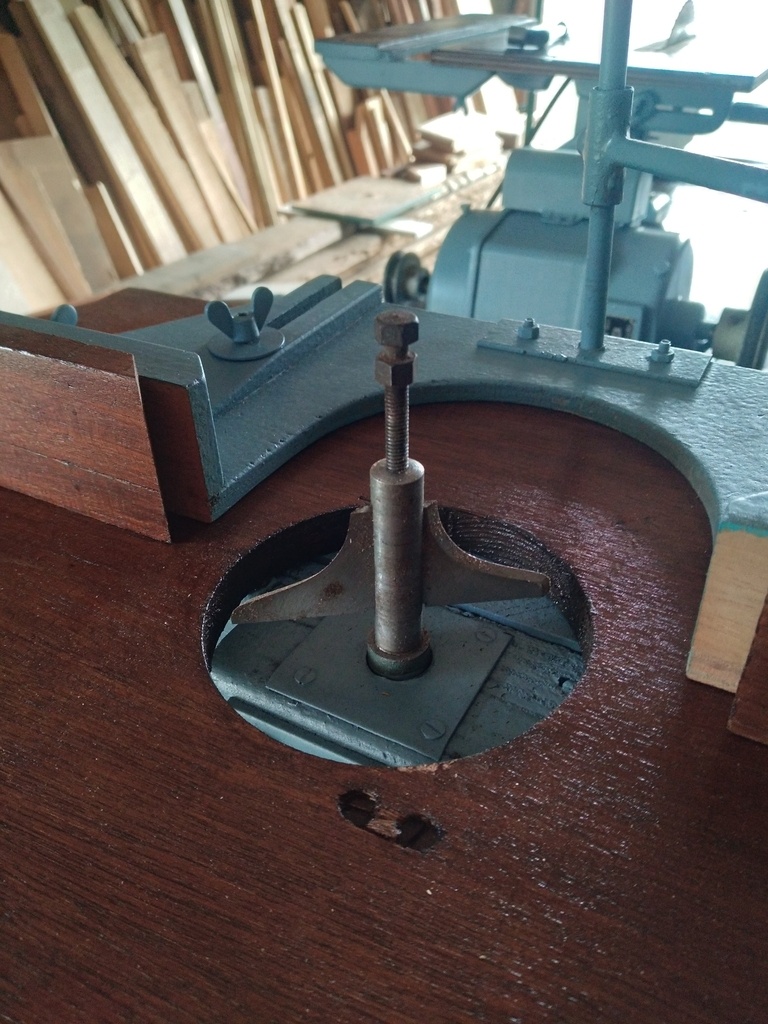

Toupie .

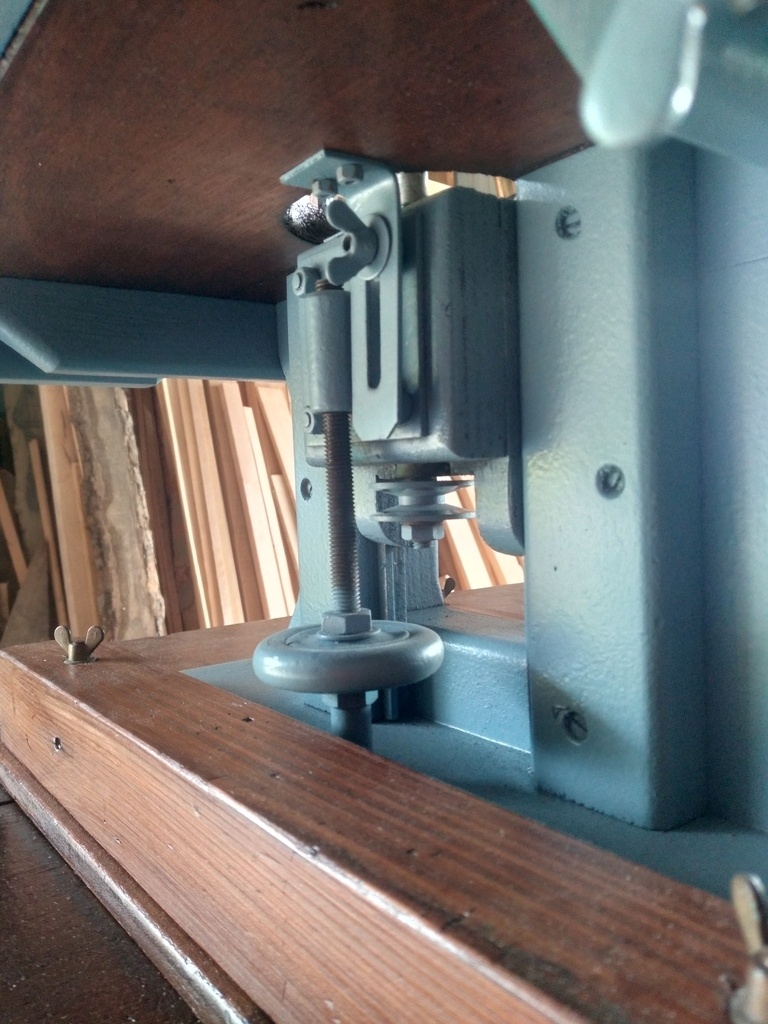

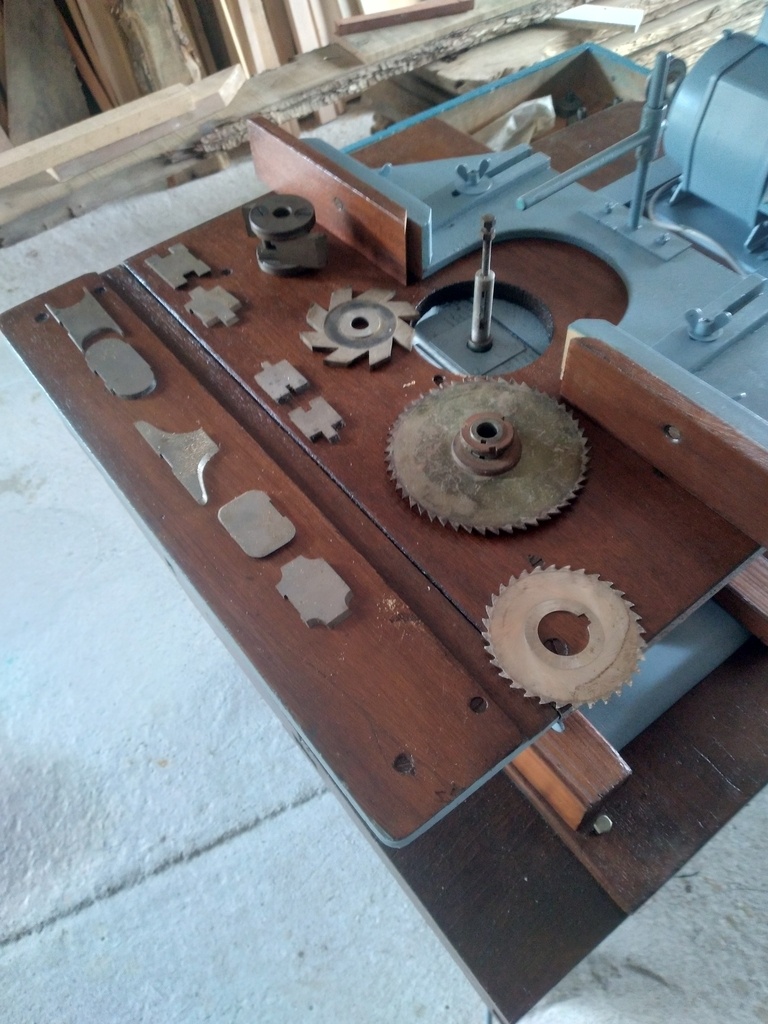

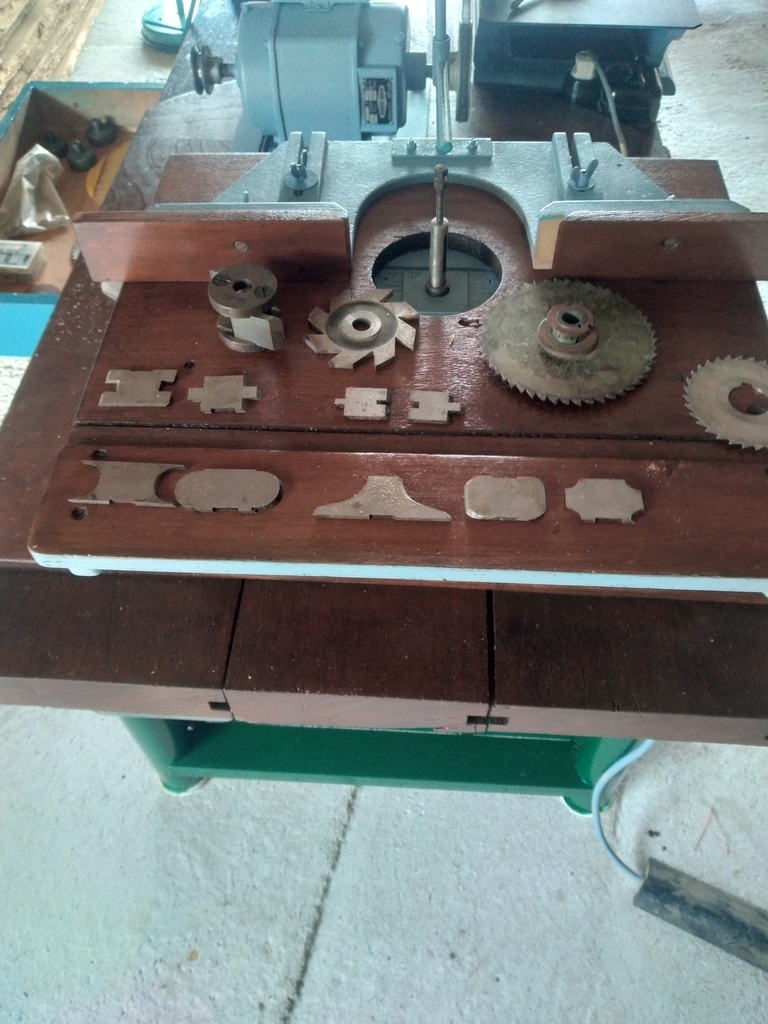

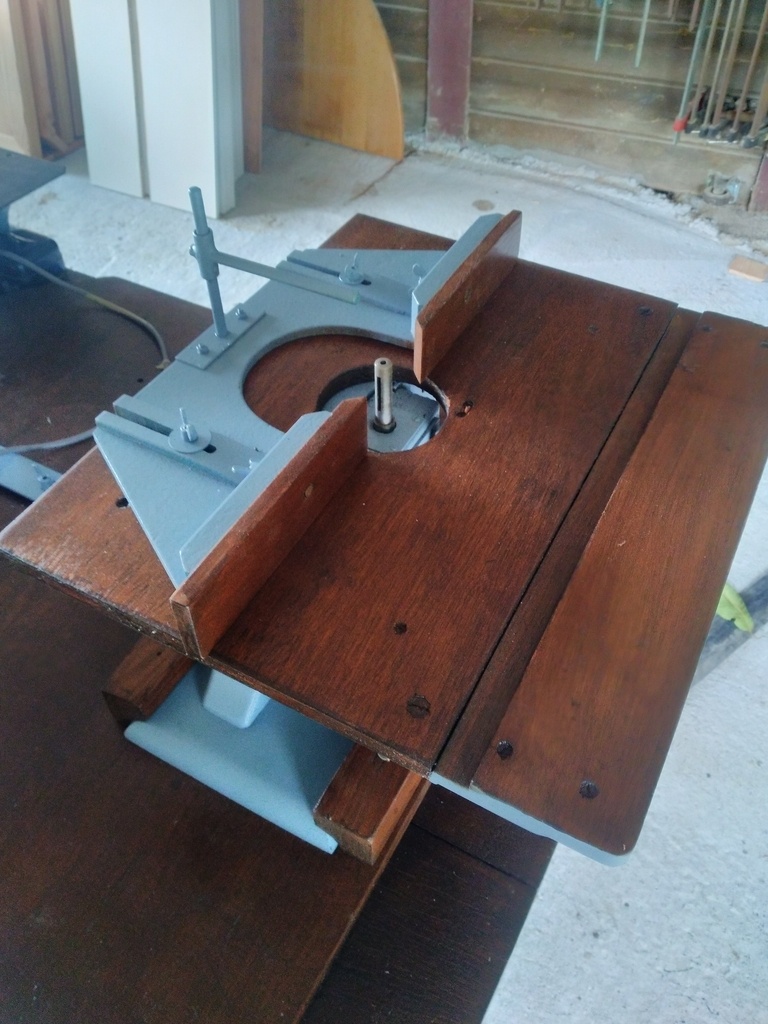

Toupie avec table et bâti bois, dimension de table 450mm/400mm. Arbre de 12mm de diamètre avec lumière.

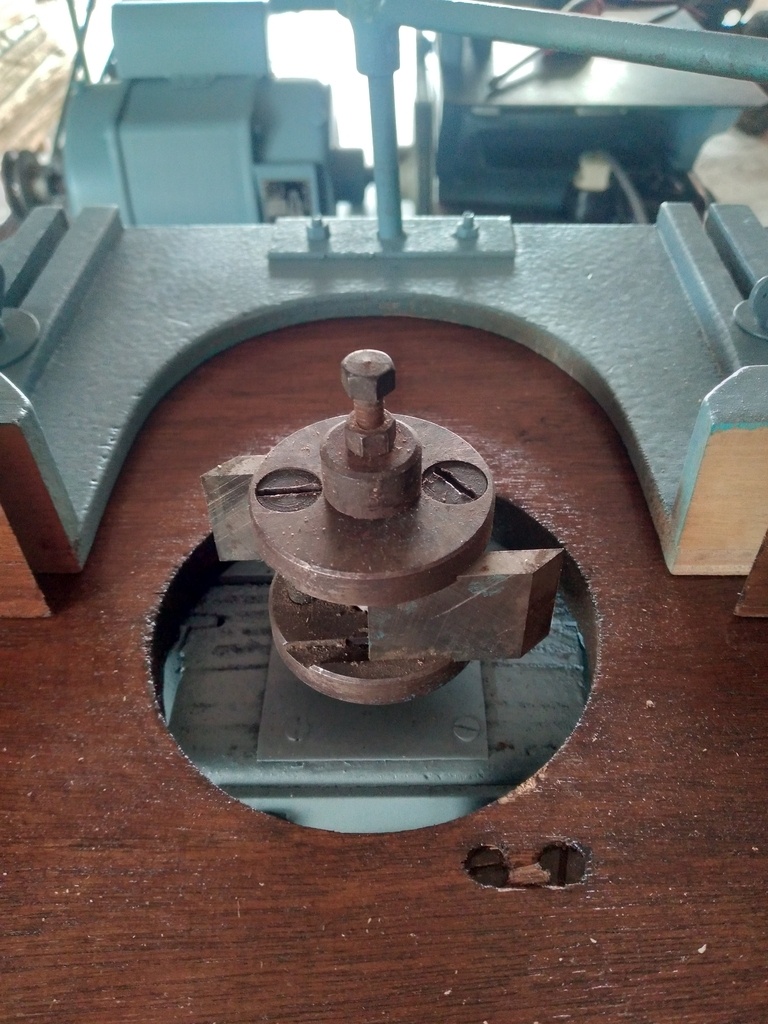

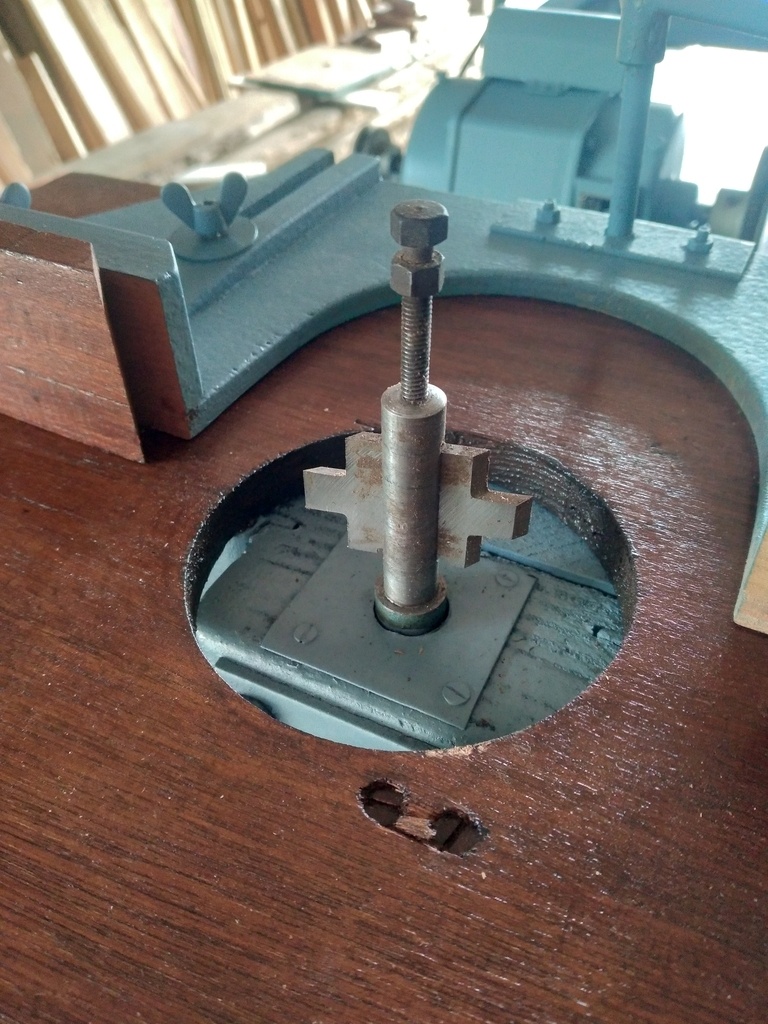

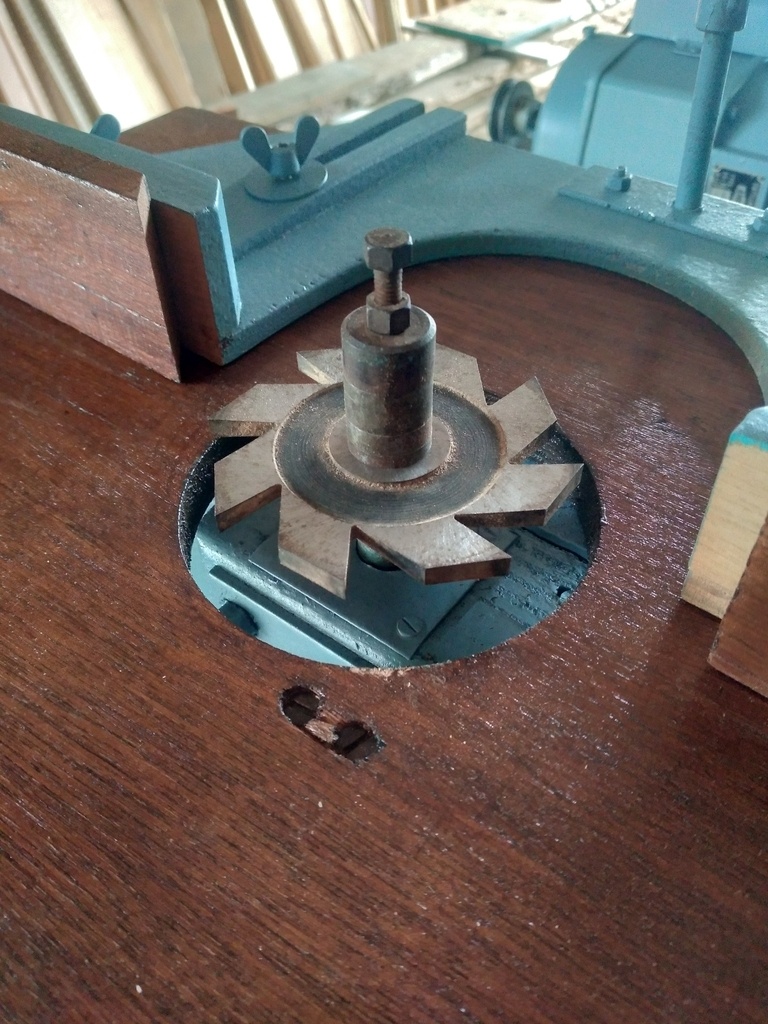

Bagues et vis pour molettes et porte outils. Lumière de 30mm de hauteur et 3mm pour les fers.
Guide de toupie réglable en profondeur et joues réglables.

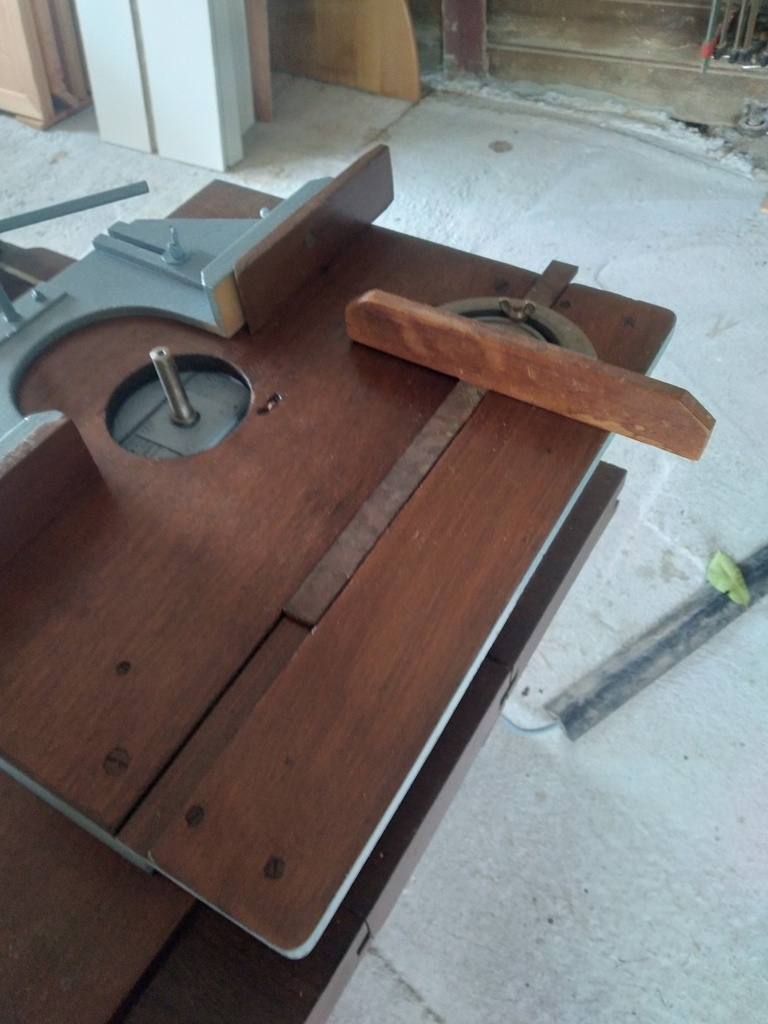

Guide d'onglet réglable.

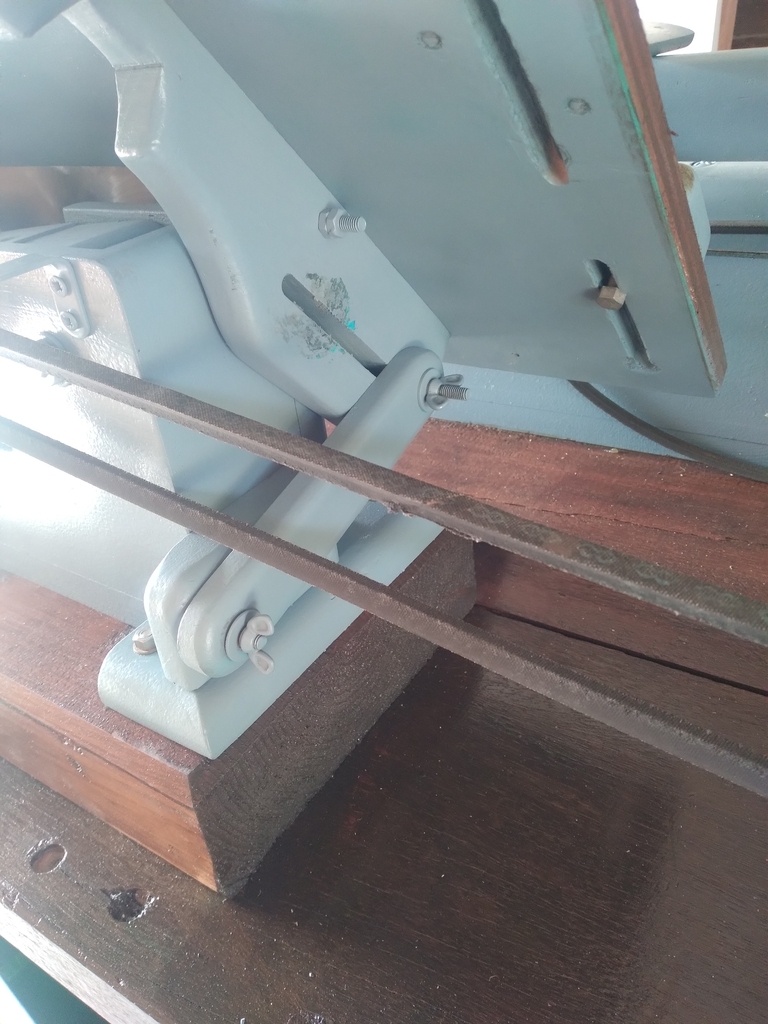

La toupie peut aussi se déplacer sur le support lorsque l'on dégauchi ou pour changer la vitesse au niveau des poulies moteur.
Dégauchisseuse et raboteuse.

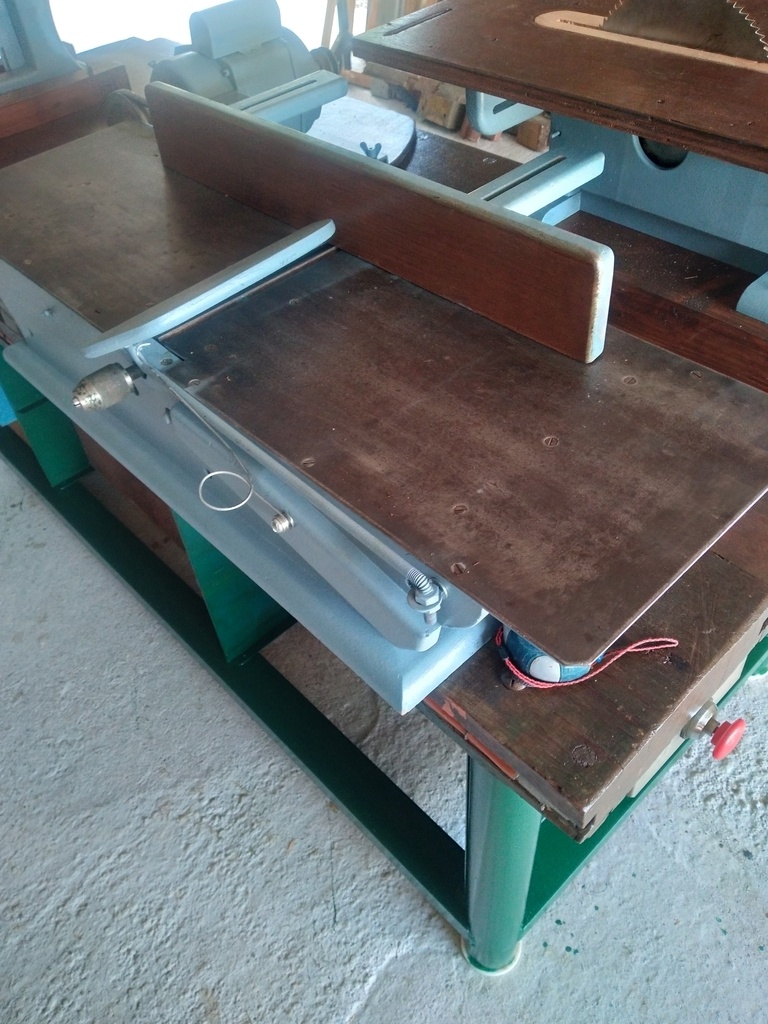

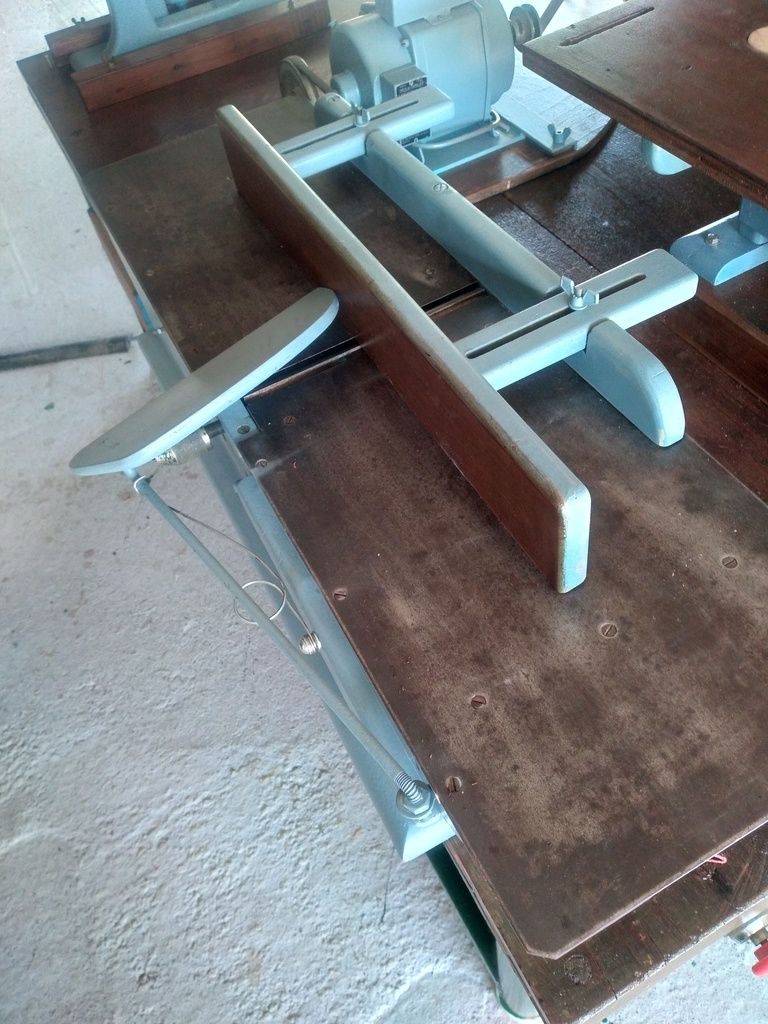

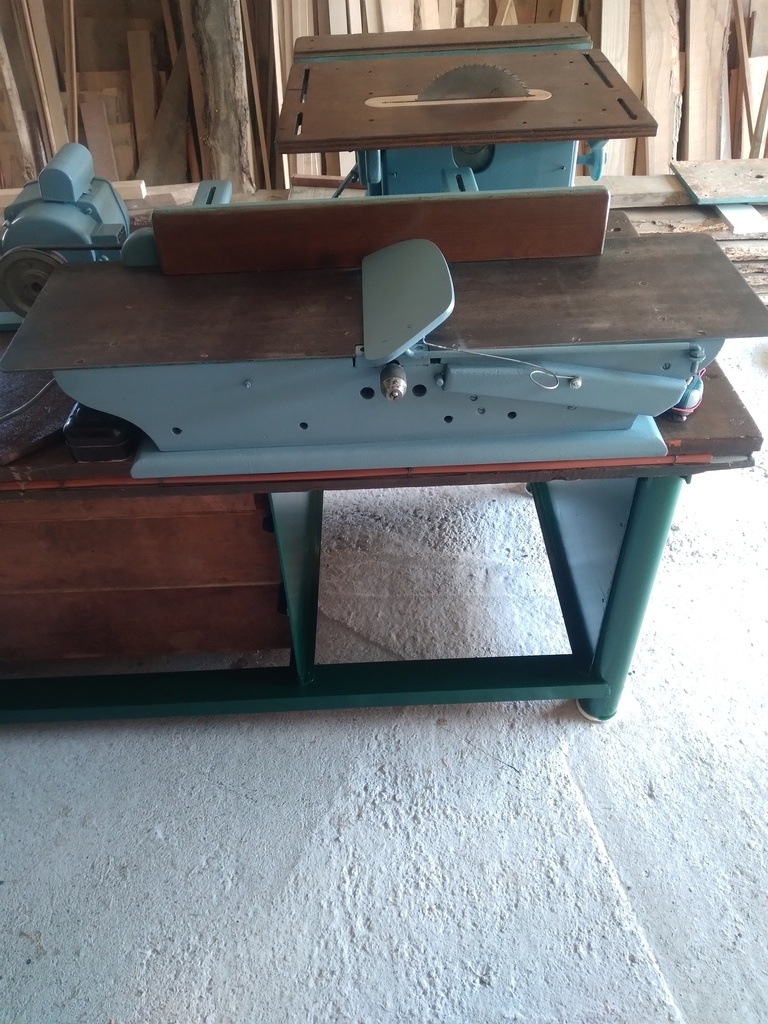

Dégauchisseuse avec bâti bois et table en acier de 3mm. Longueur totale de 920mm et de 230mm de largeur, arbre de 35mm. Guide réglable et pont protecteur.
Largeur de Dégauchisseuse 230mm sans le guide et 200mm avec le guide. Table d'entrée réglable et amovible pour fonction rabotage.

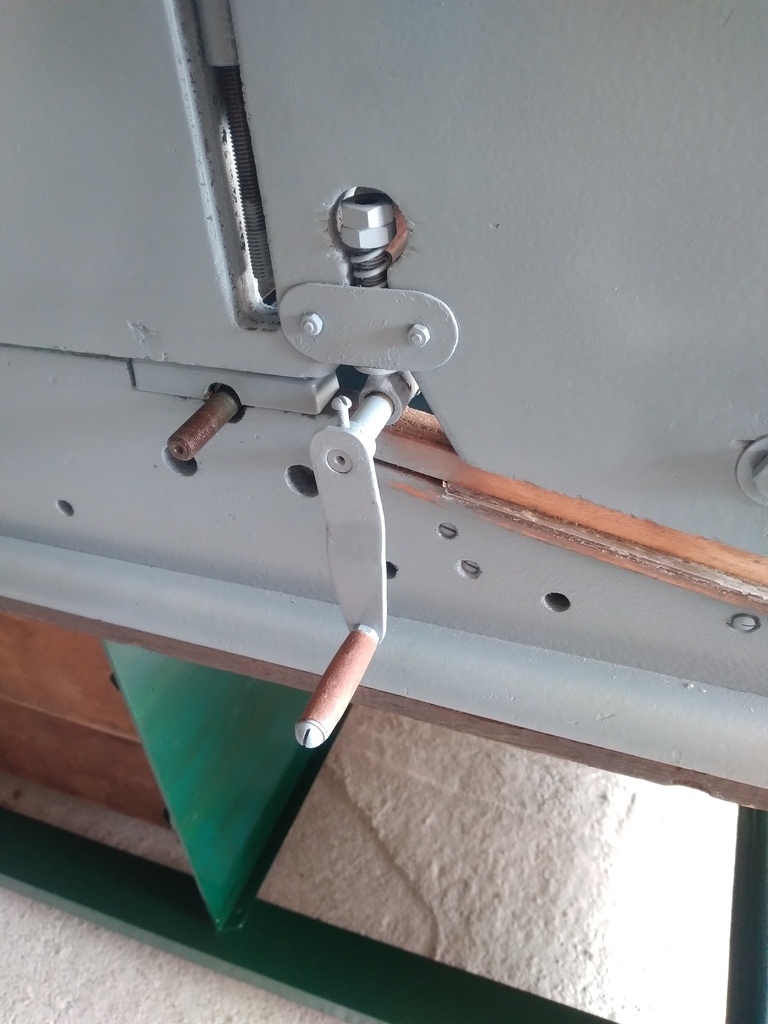

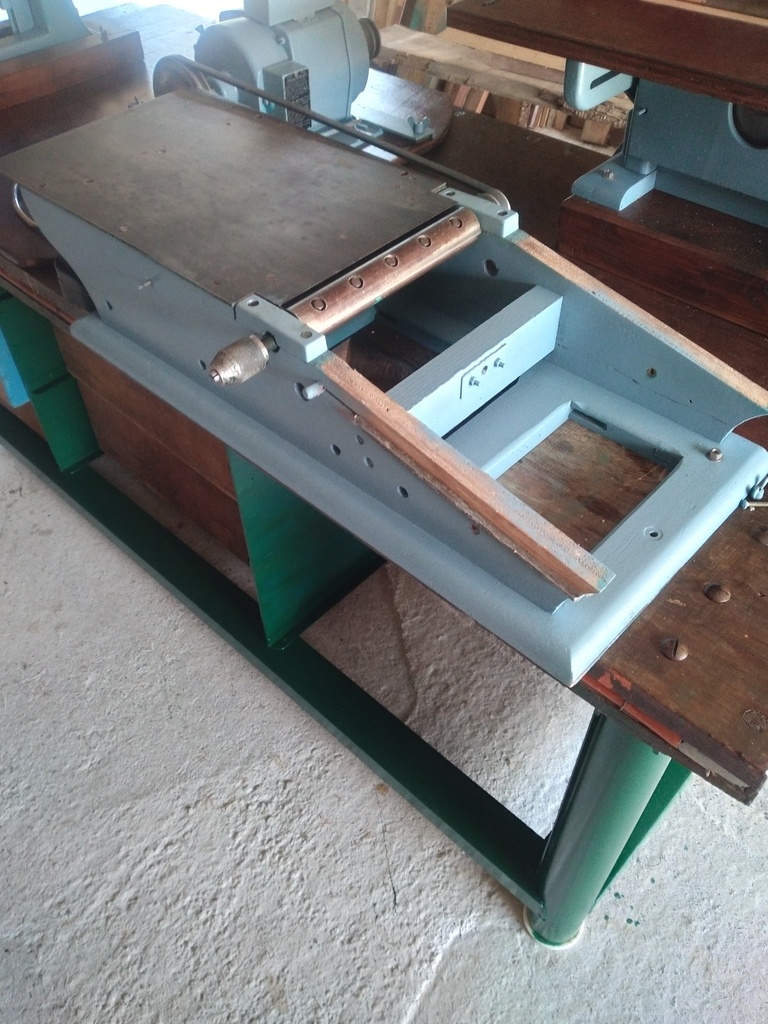

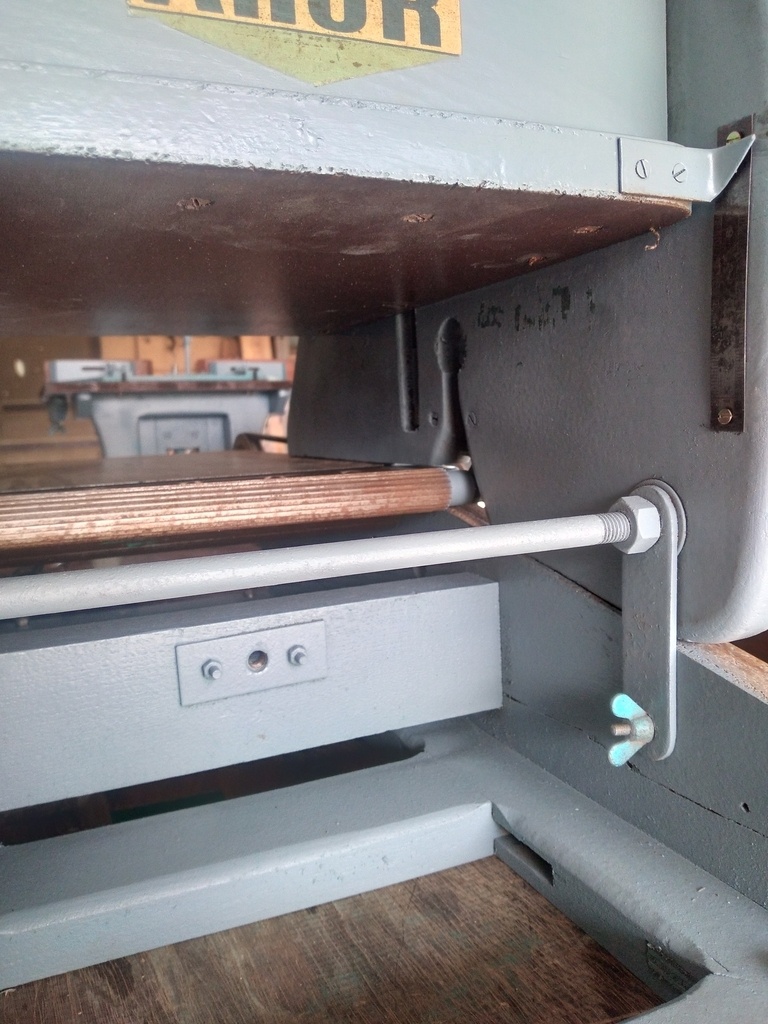

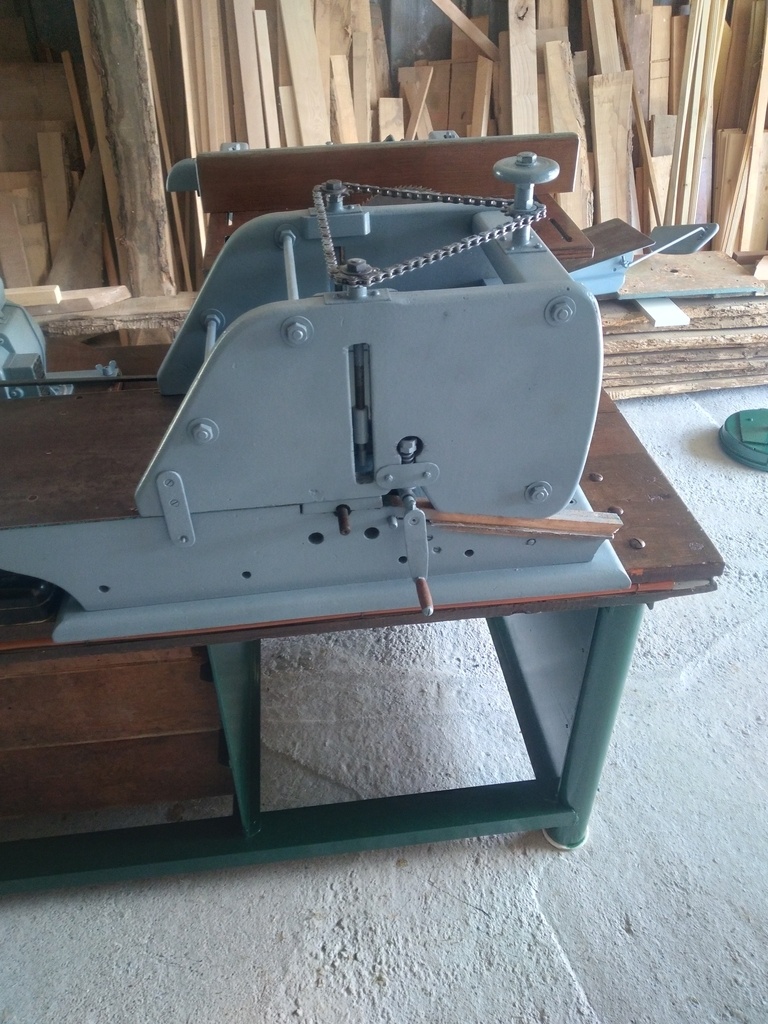

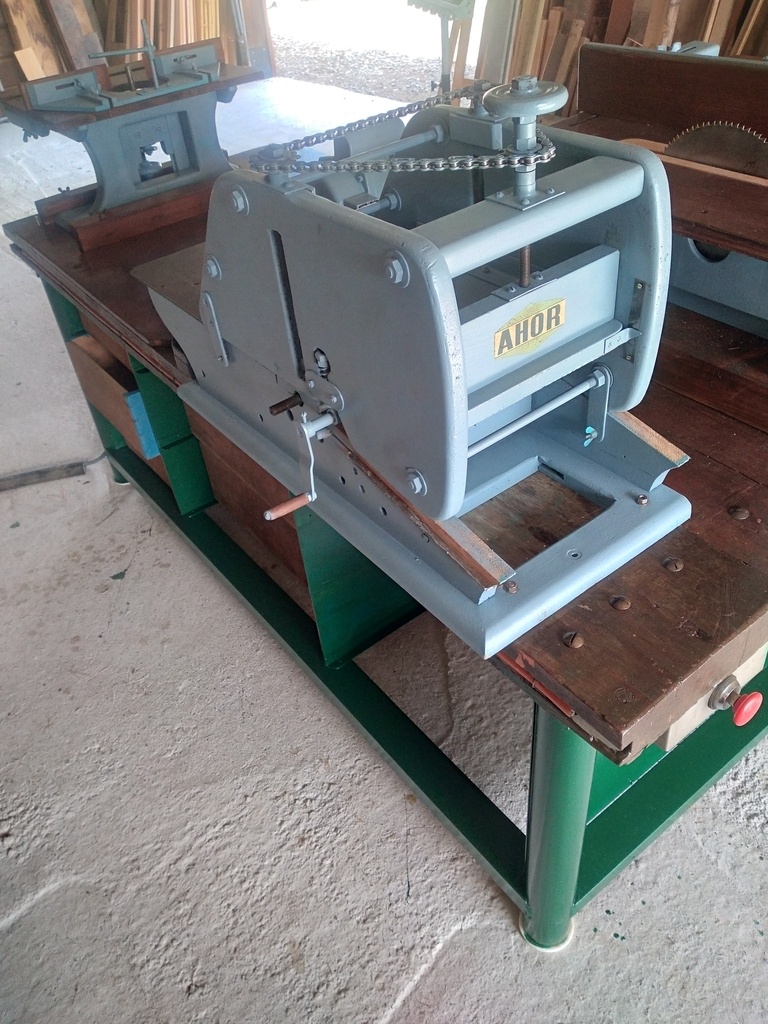

Fonction rabotage en enlevant la table d'entrée et se fixe en 4 points sur le bâti. Largeur de rabotage de 230mm et 85mm pour la hauteur. Avancé des bois par manivelle et axe cannelé.

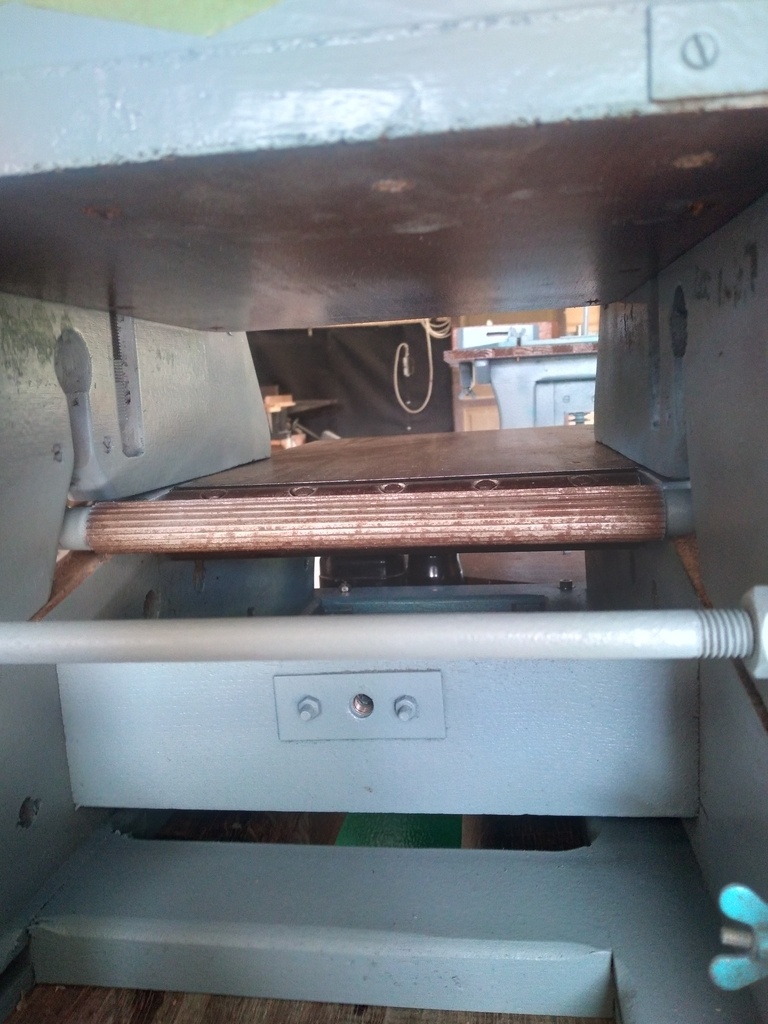

L'axe cannelé se trouve aligné à la table de sortie de Dégauchisseuse ( voir photos).

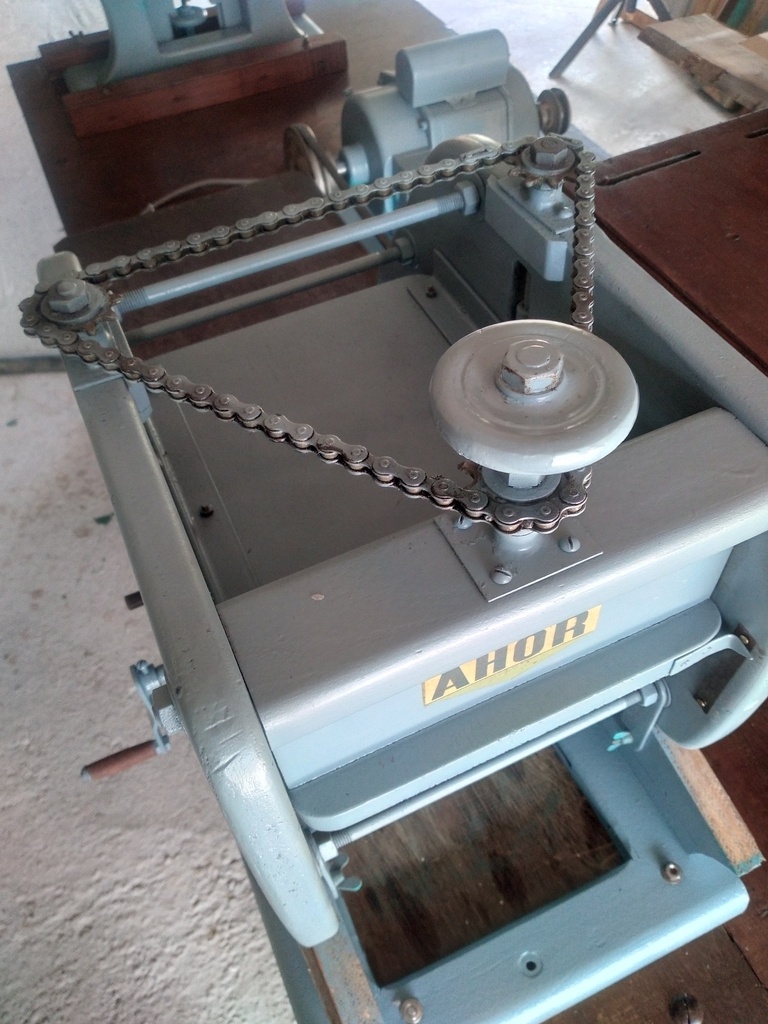

Le réglage de hauteur se fait par un petit volant et une chaîne entraînée par pignons.

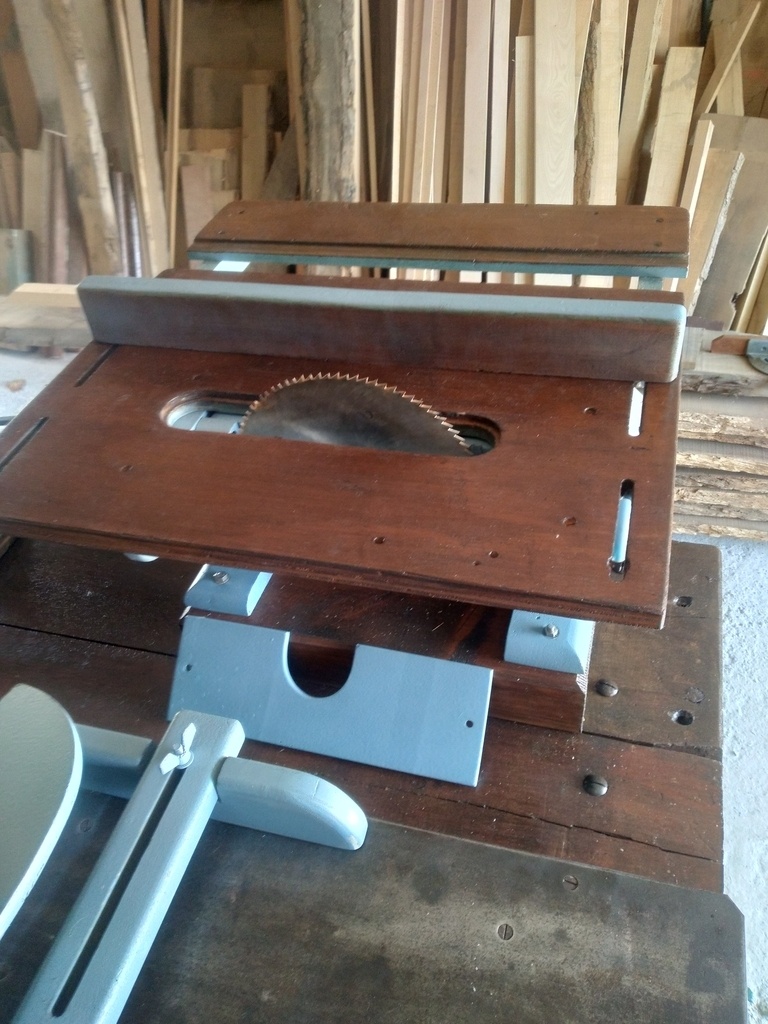

Scie sur table.

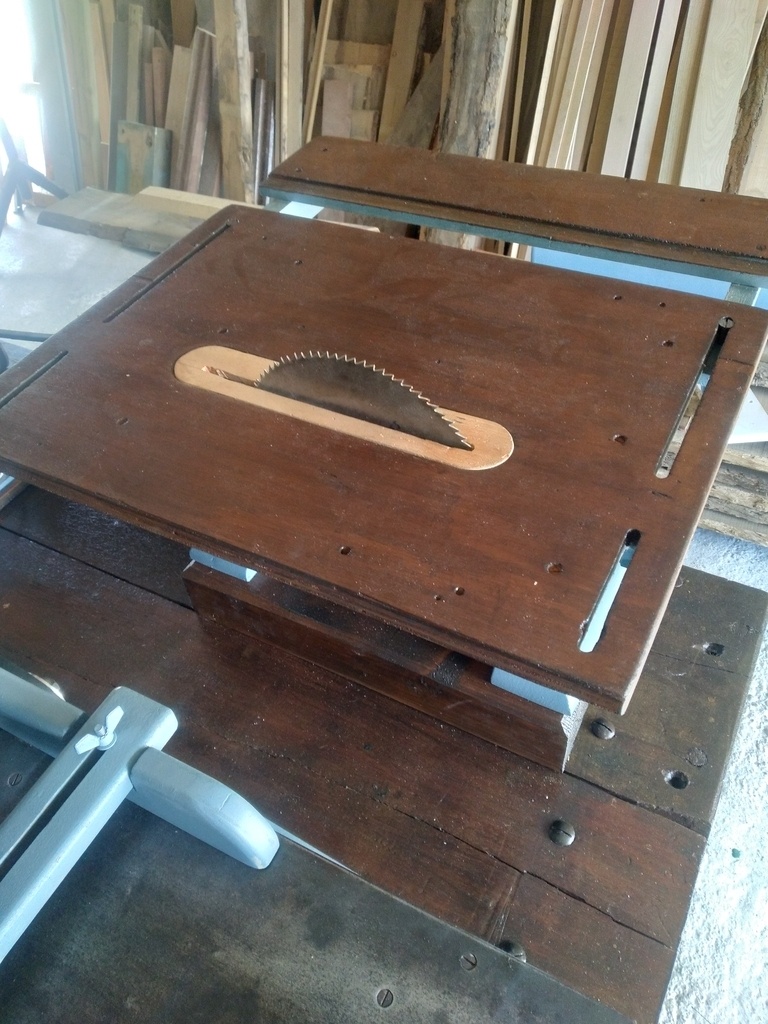

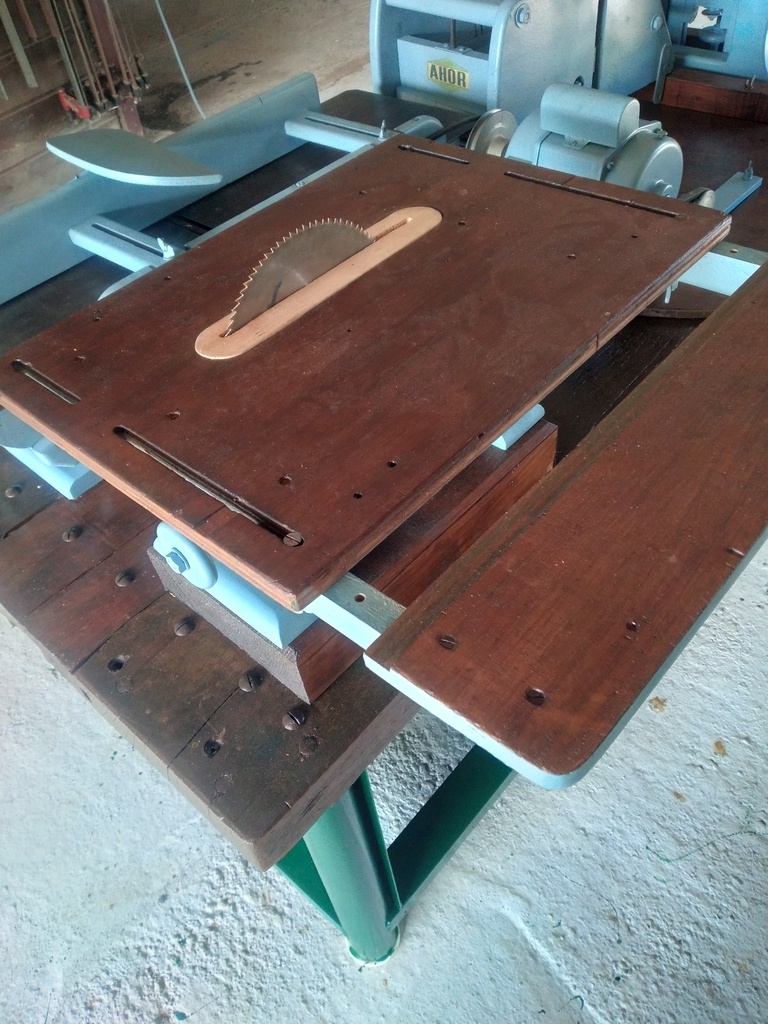

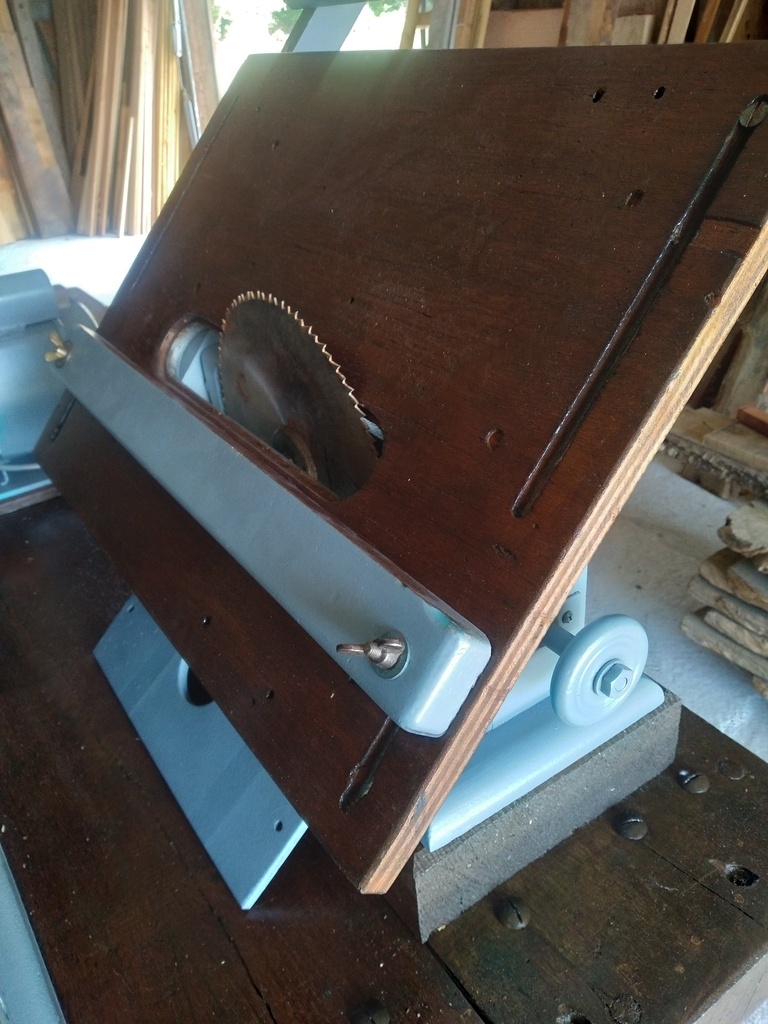

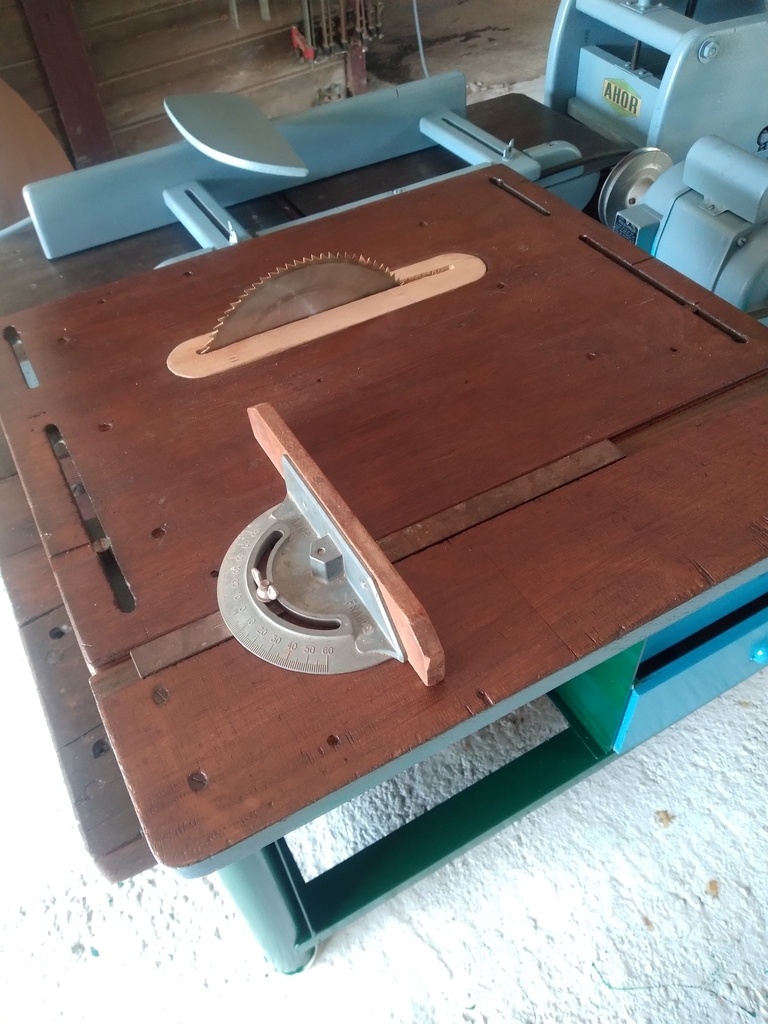

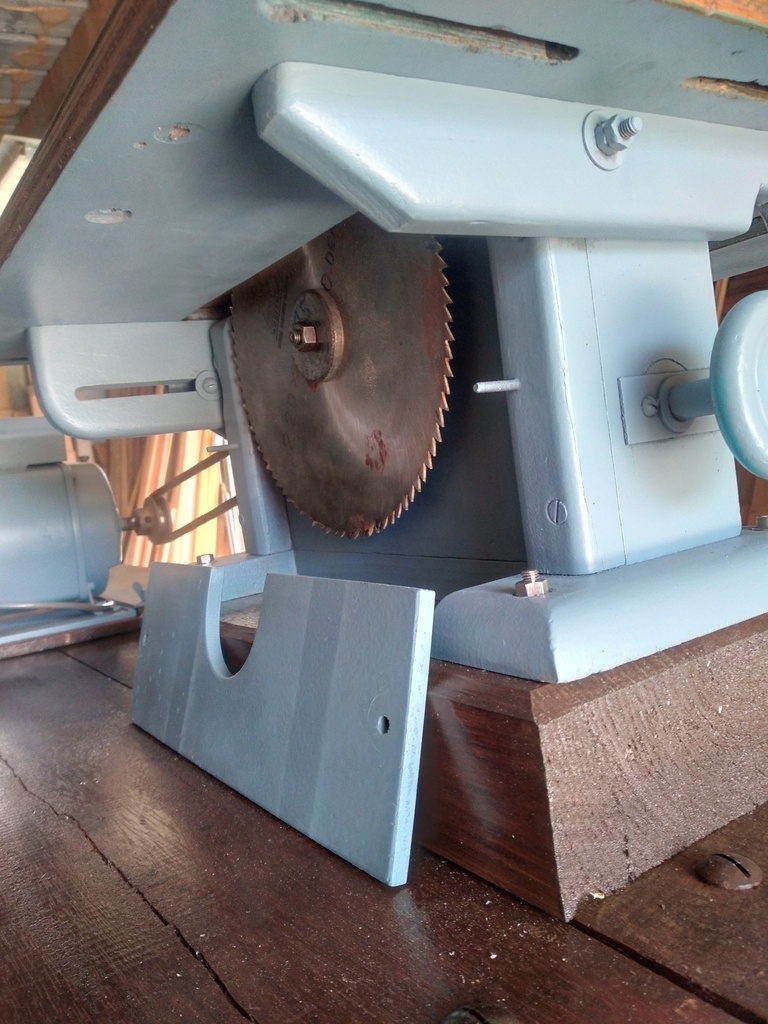

Scie sur table bâti et table en bois de 600mm/550mm , réglable de 0 à 45°. Guide parallèle pour délignage d'angle et délignage standard, Guide d'onglet réglable ( voir les photos).

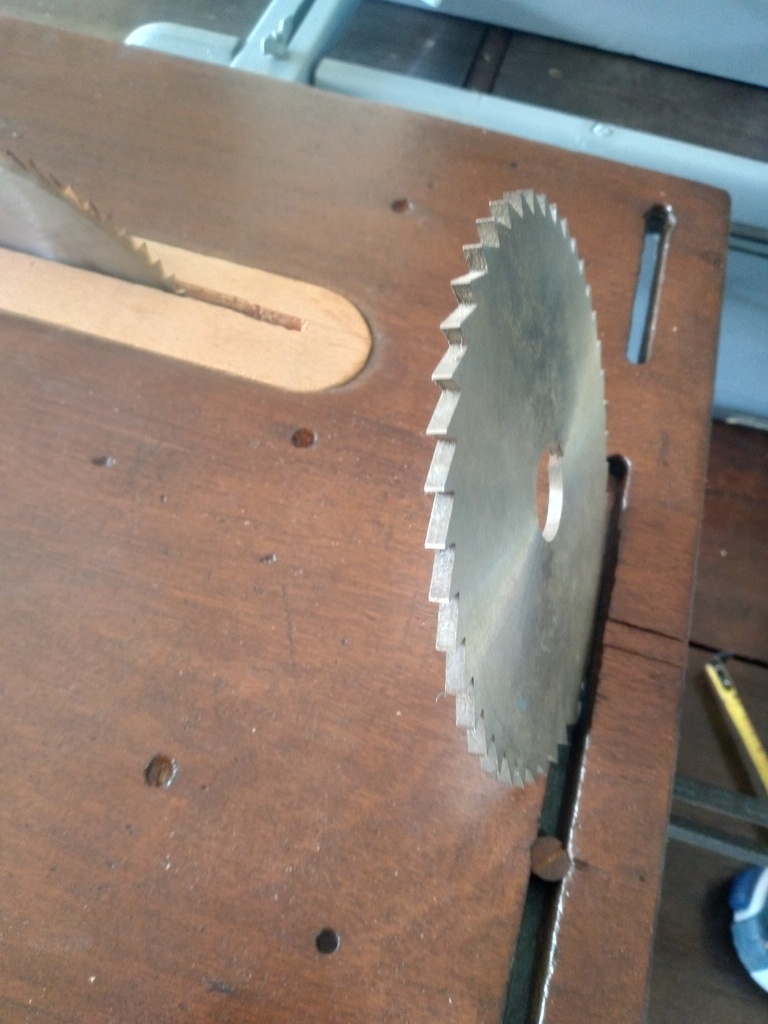

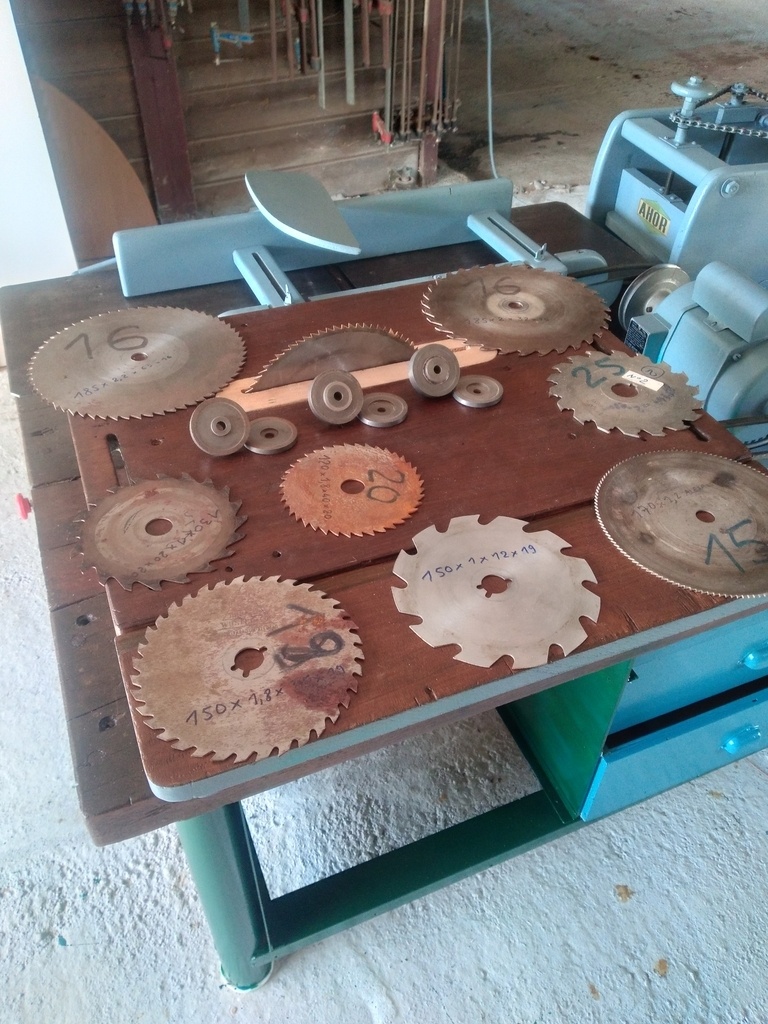

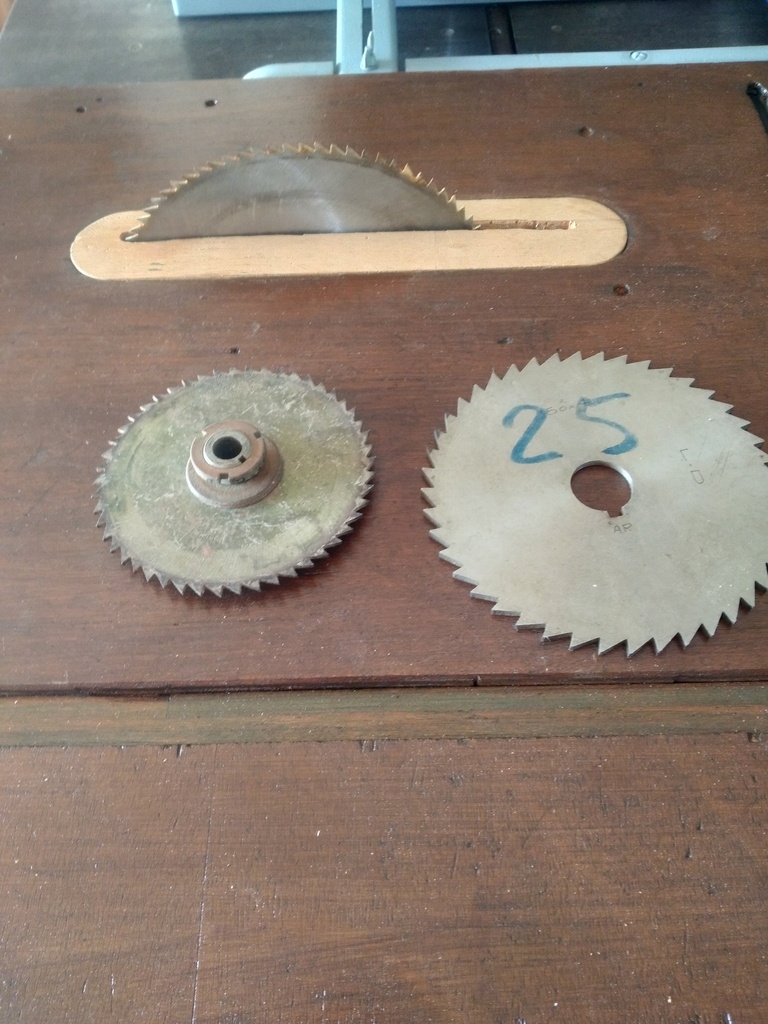

Hauteur de coupe maxi de 60mm a90° et 40mm à 45°. Diamètre maximum de 220mm pour les lames,différentes bagues en fonction des alésage de lames. Possibilité de rainures grâce à lame oscillante ou lame à rainures spécifique(voir photos).
Motorisation

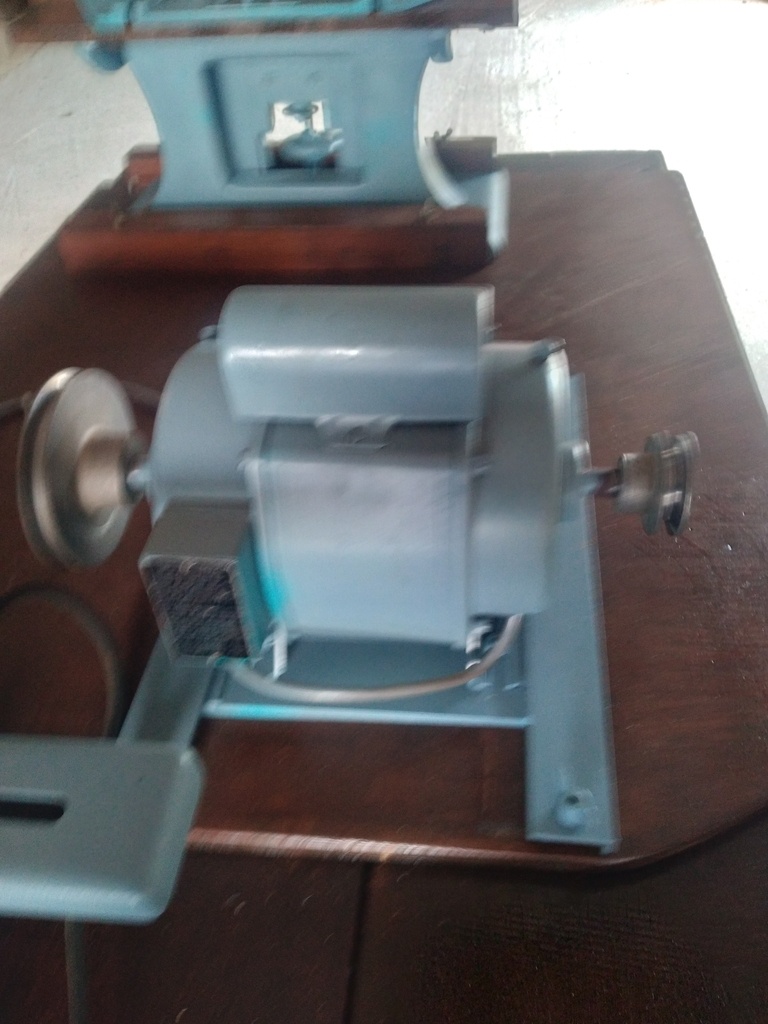

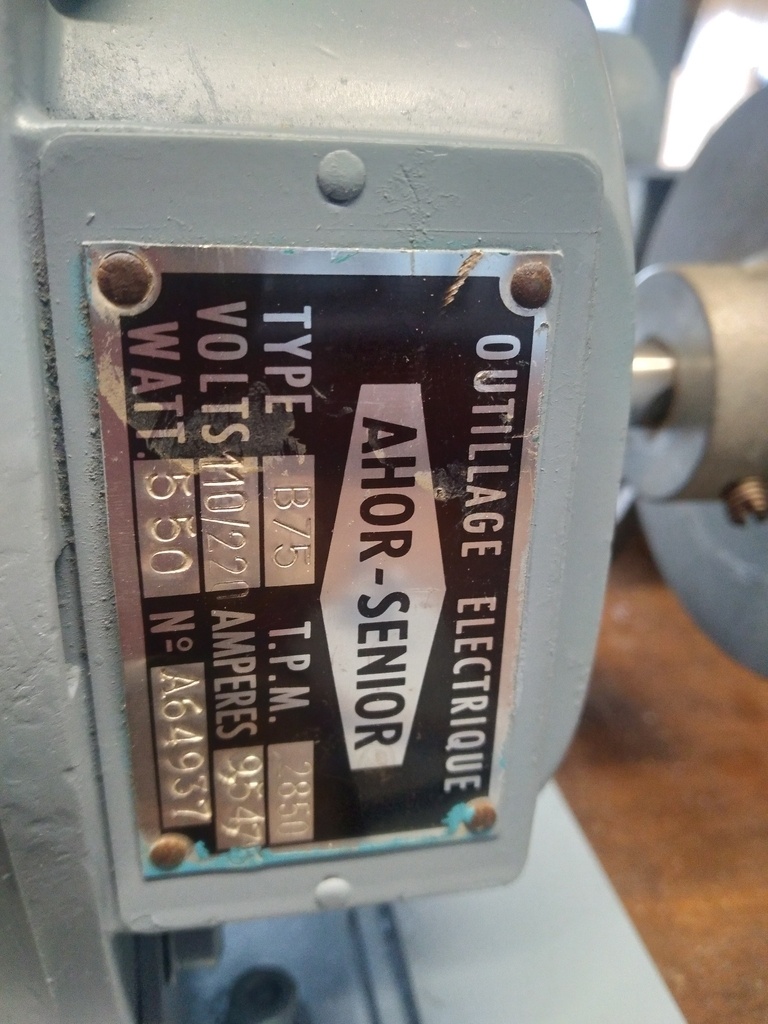

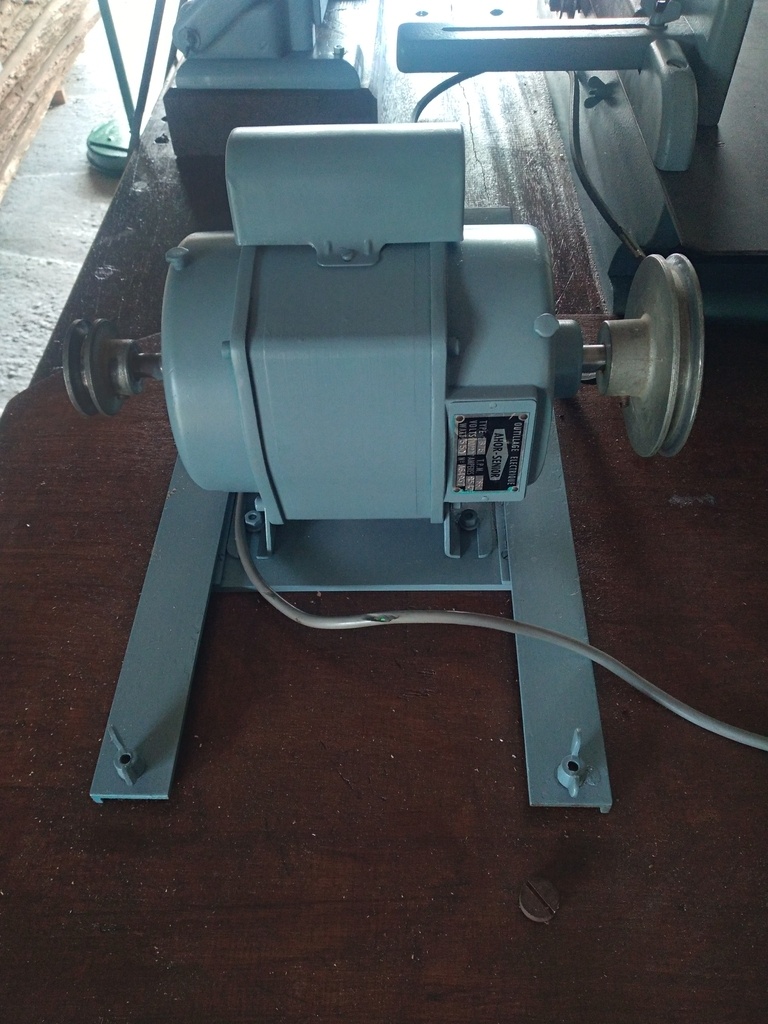

Moteur monophasé 110/220 volts, 2850 tours,
550 watts. Deux têtes avec poulies différentes acceptant des courroies trapézoïdale 10mm/6mm.
PETIT PLUS:
plateau tournant pour toupie permettant l'usinage en fonction du local.

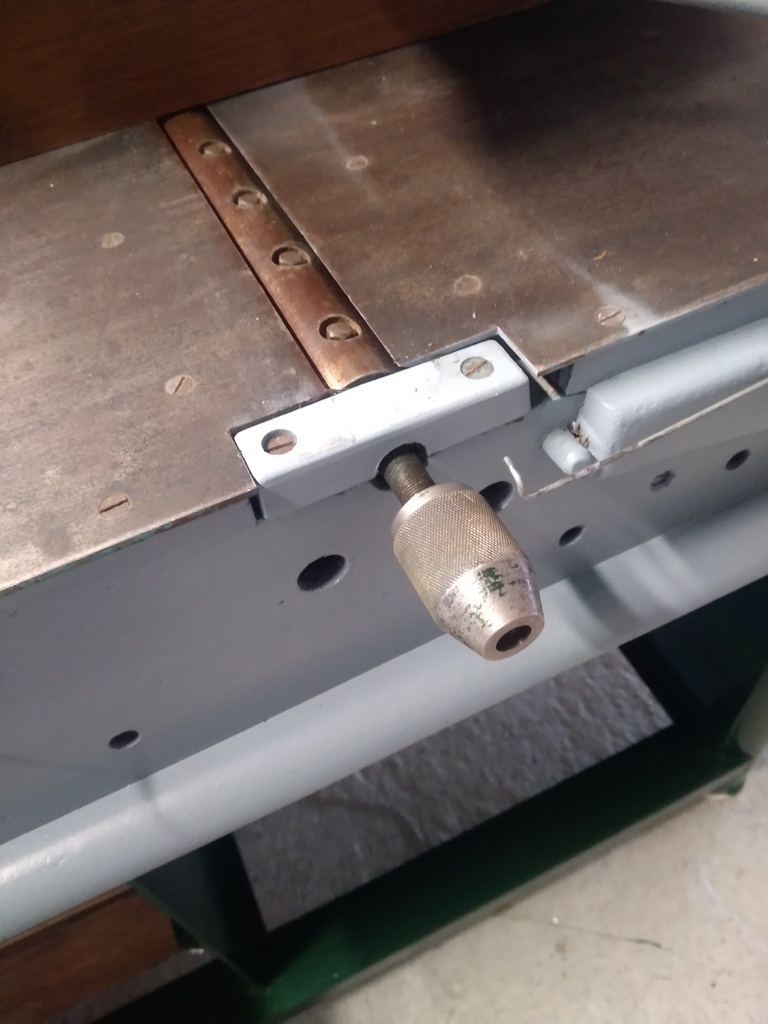

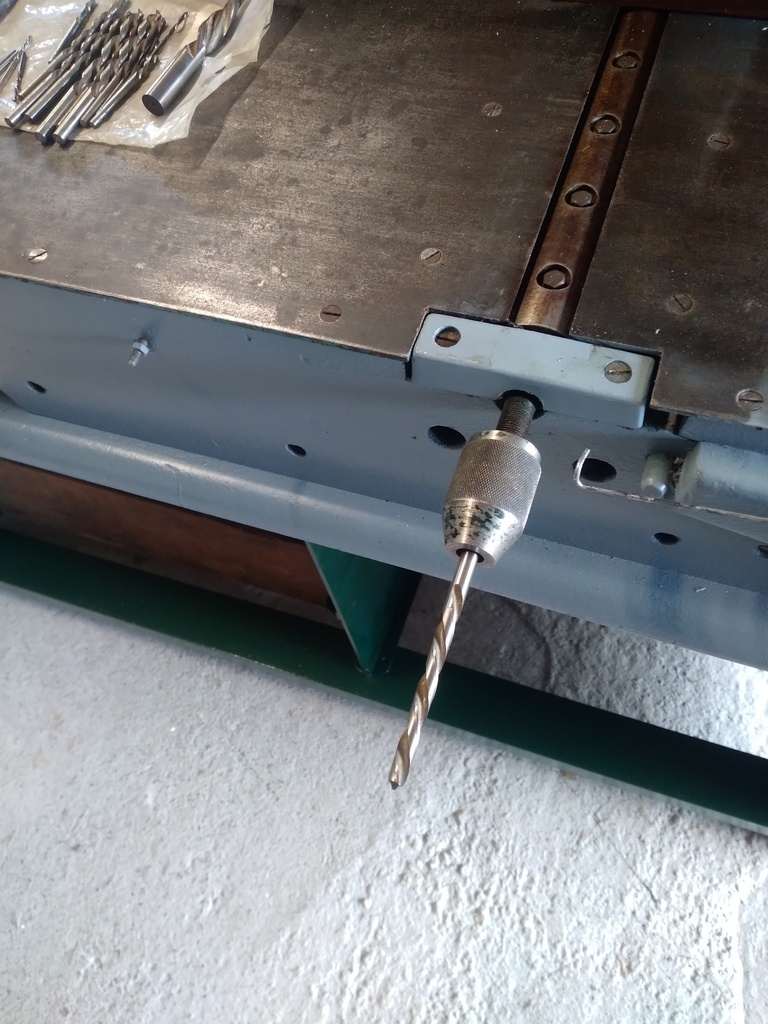

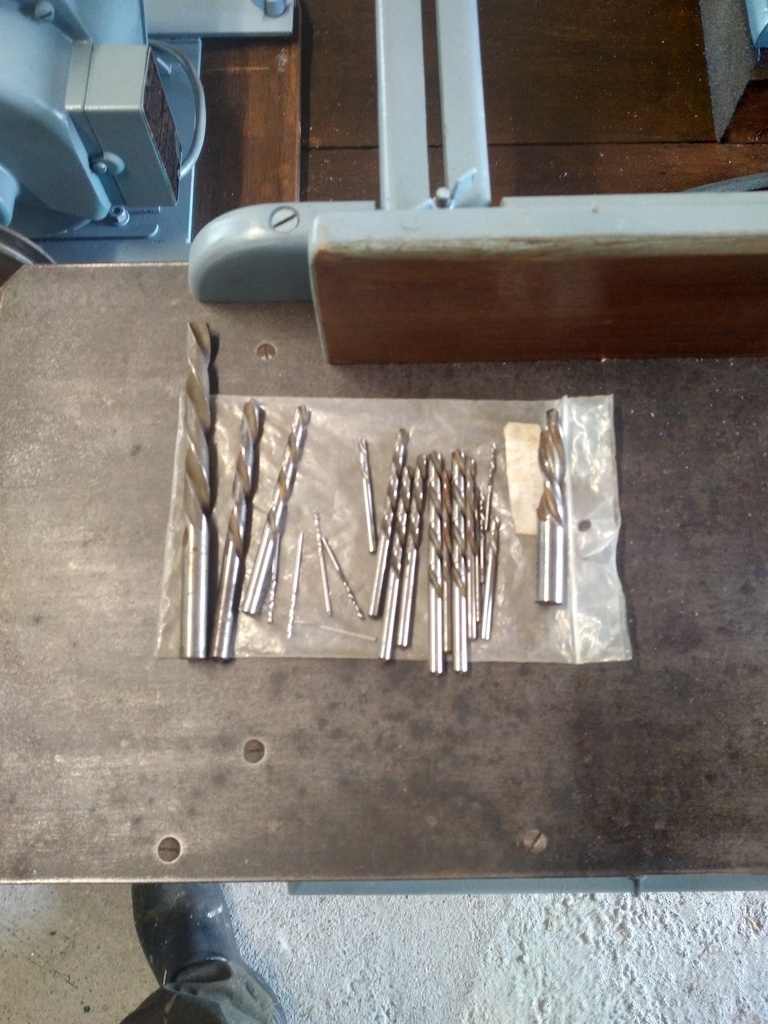

Mandrin de mortaiseuse de 0 à 10mm avec différentes mèches ( plutôt des mèches à métaux) bizarre....
Je n'ai pas de table de mortaiseuse visiblement l'ancien propriétaire ne l'avait pas acheté avec .
Je m'en ferai une par la suite.
Voilà pour les détails de ses petites machines AHOR. A+
Ce pas à pas présente un projet en cours de réalisation.
Licence
Discussions
Comment est-ce possible que cela soit dans cet état ? Les machines ont été restaurées ? repeintes ?
Bonsoir, bien vu
j'ai effectivement repeint les bâti et pour les table une lasure bien égrener entre chaque couche pour une bonne glisse.
Je me suis rapproché au max de la peinture d'origine.
oh la galère pour le rabotage! mais belle machine
Bonsoir, oui c'est sur que ce système inversé est un peu archaïque et en plus manuel
, mais quand même très précis.
Il y avait autrefois des raboteuses mécaniques sur dégauchisseuse, mais abandonné car pas facile d'utilisation, pourtant fonctionnant très bien.
Oui c'est une très belle machine, j'aime beaucoup.
