Réalisation de caissons.

  Ce pas à pas présente un projet en cours de réalisation.

Réalisation de caissons.

je présente quelques étapes de l’exécution des caissons qui viendrons se positionner au niveau de la sous pente.
Les photos sont celles d'un projet en cour, mais c'est le même principe que la " commode sur mesure".

Mis à jour

Partager

Débit caissons et usinages.

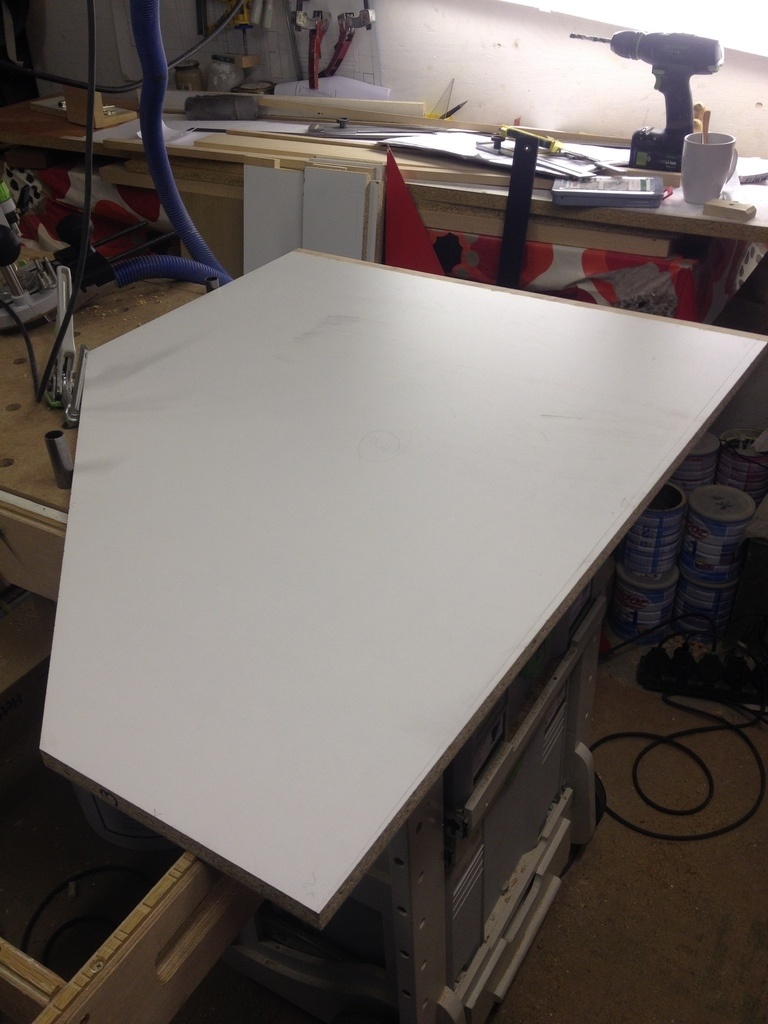

Les caissons sont réalisés avec du mélaminé de 19 mm.

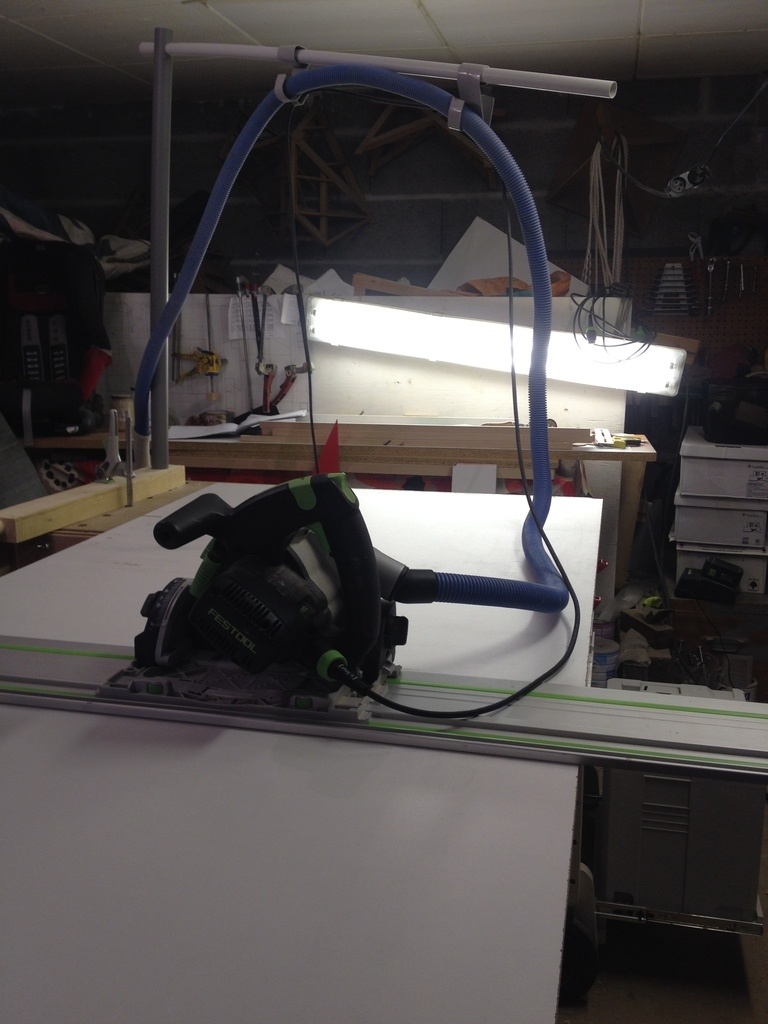

Le débit est effectué sur un établi MFTC que j'ai fabriqué, après avoir acheté les plans de Benchworks, ceux-ci sont bien détaillés et très bien pensés. L’établi est surmonté par une potence que j'ai copié (merci Samuel Mamias).

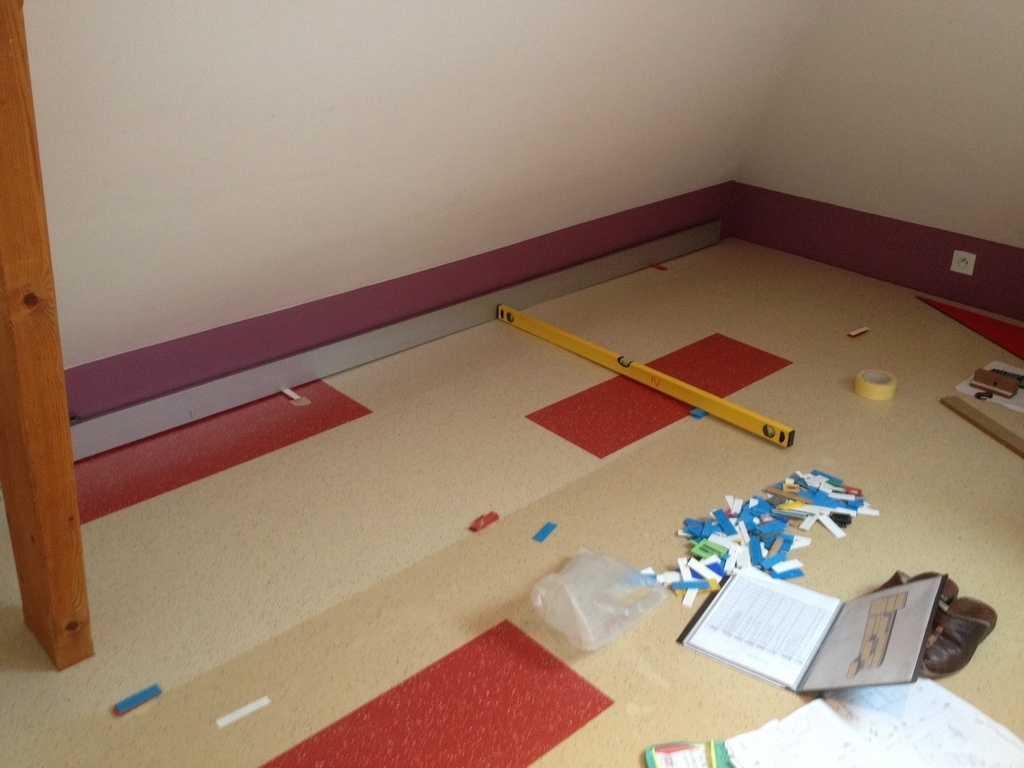

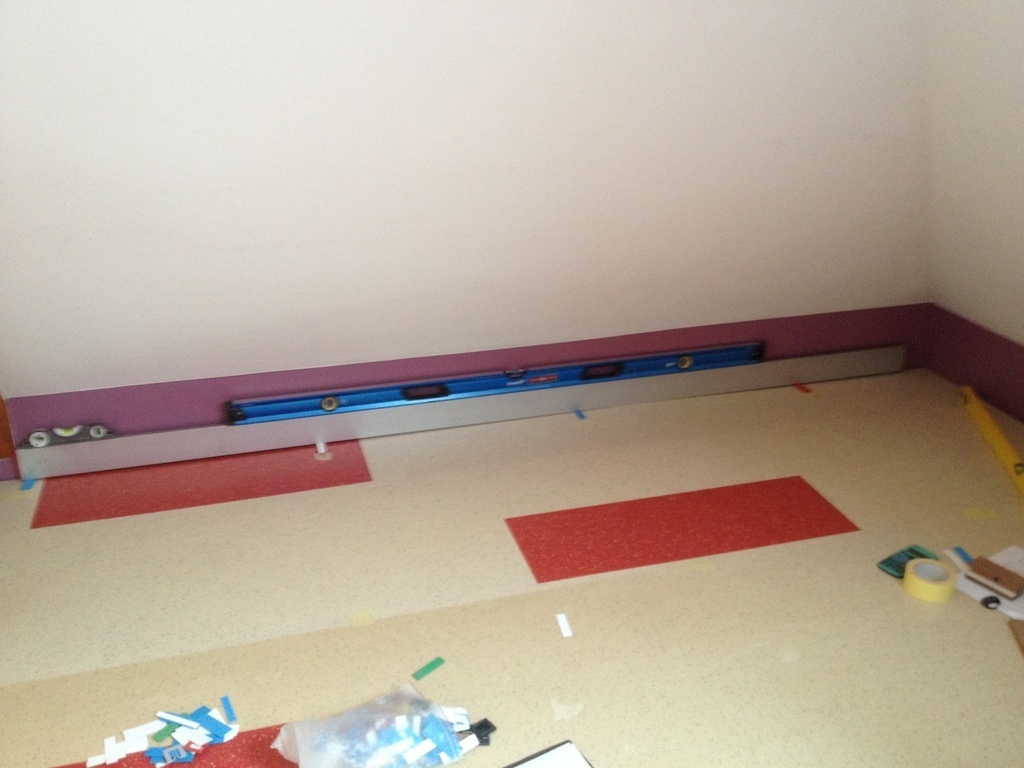

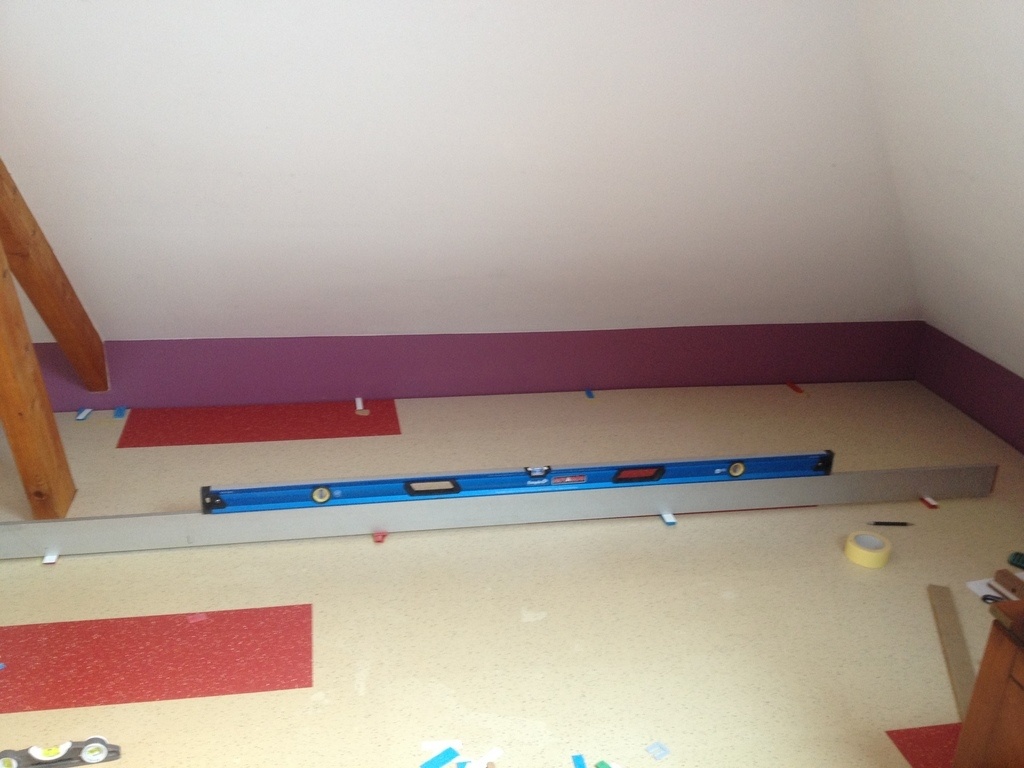

Je détermine l'emplacement des caissons au sol, puis relève les différences d'altitudes et les reporte sur les panneaux.

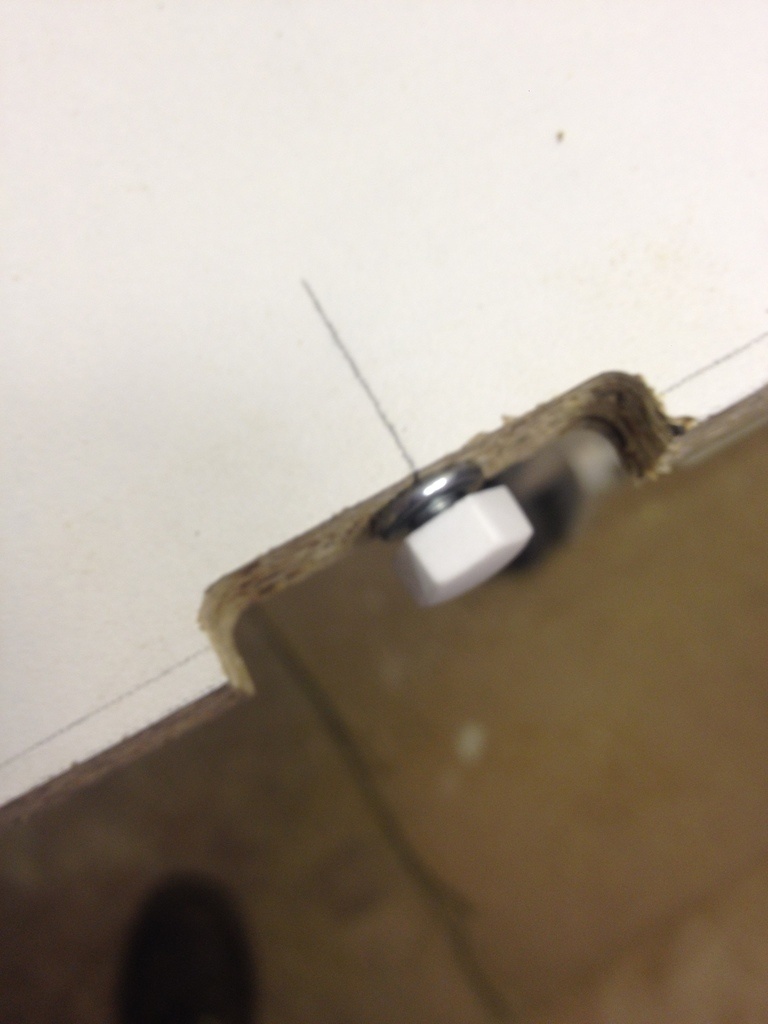

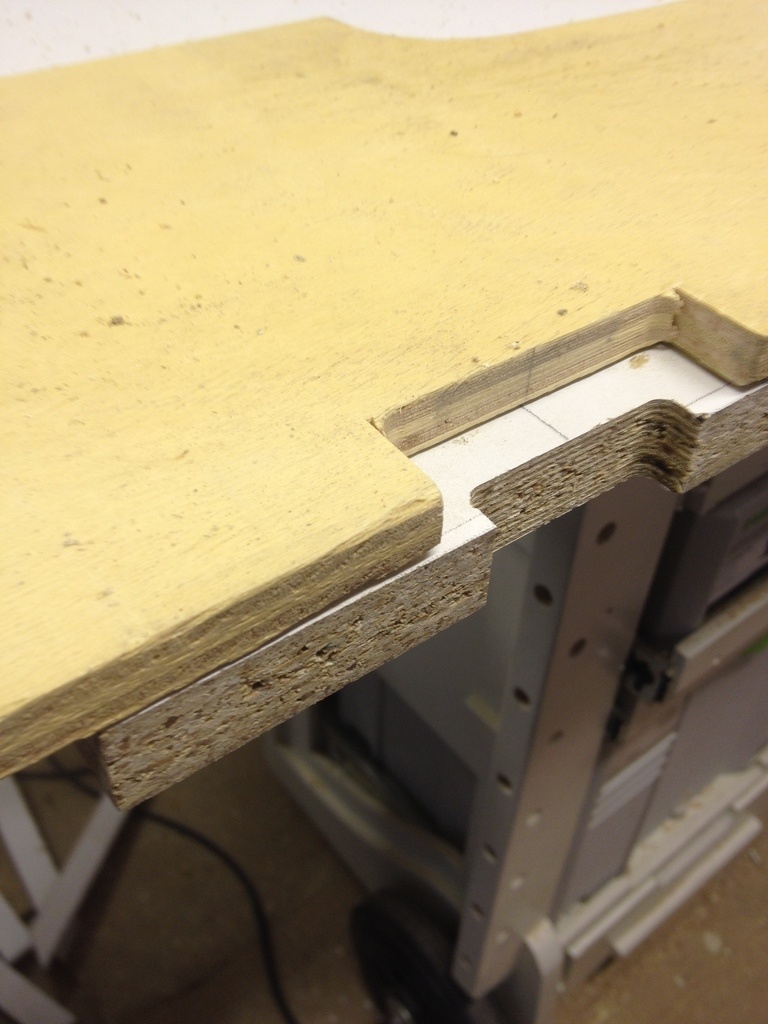

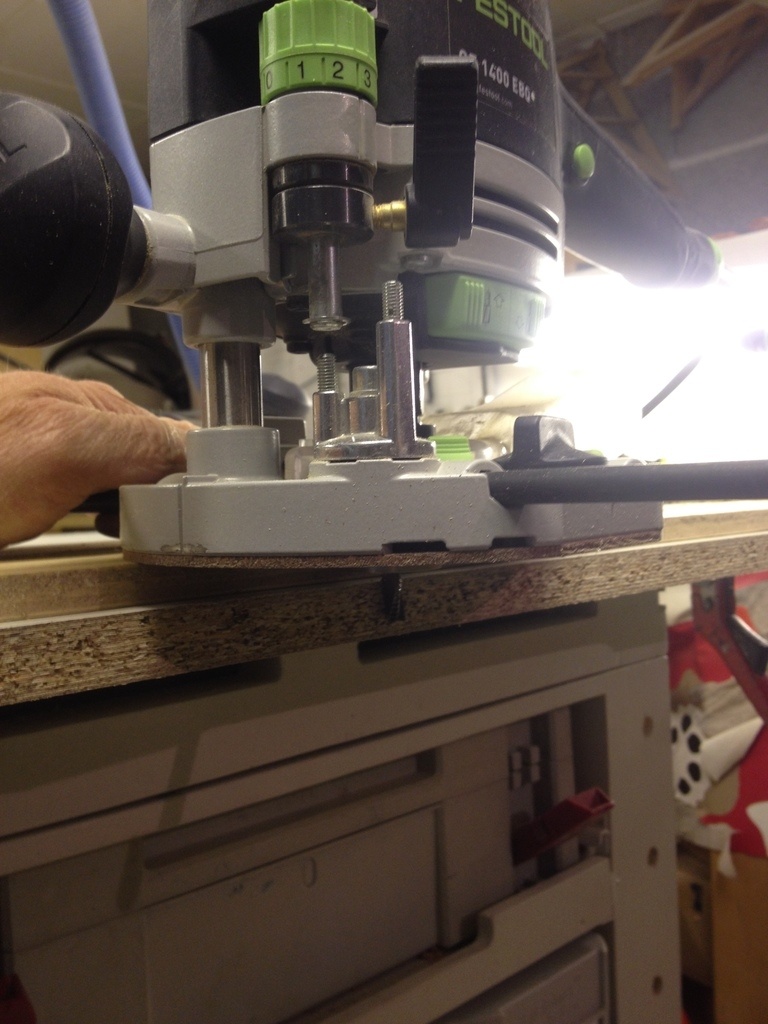

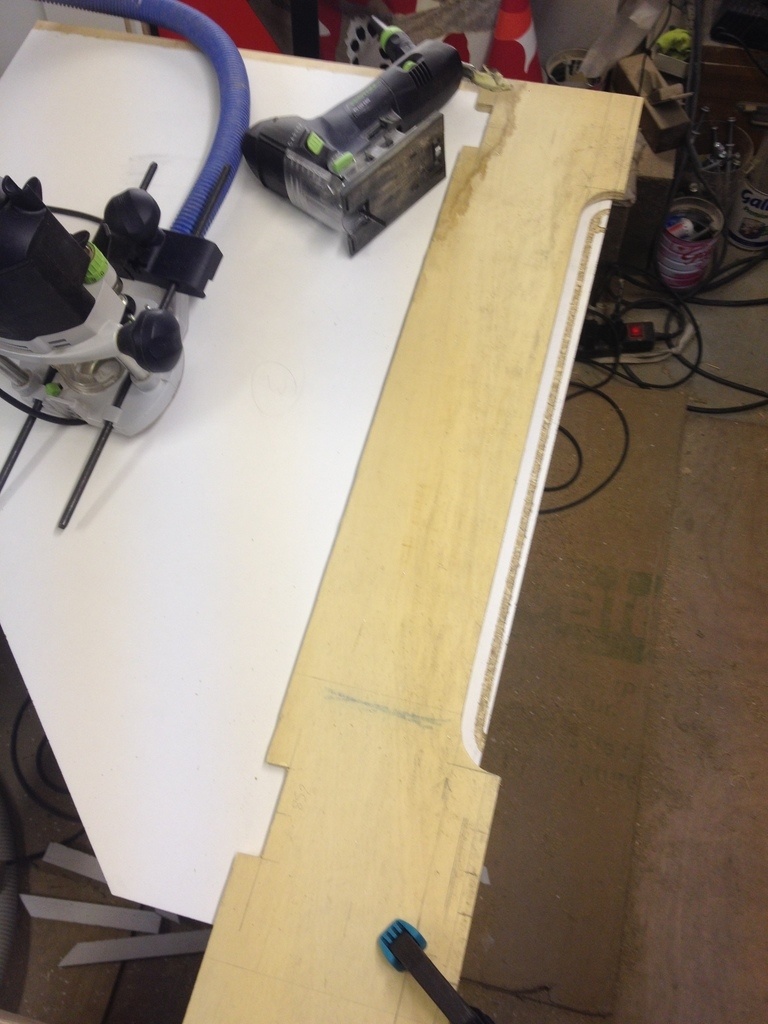

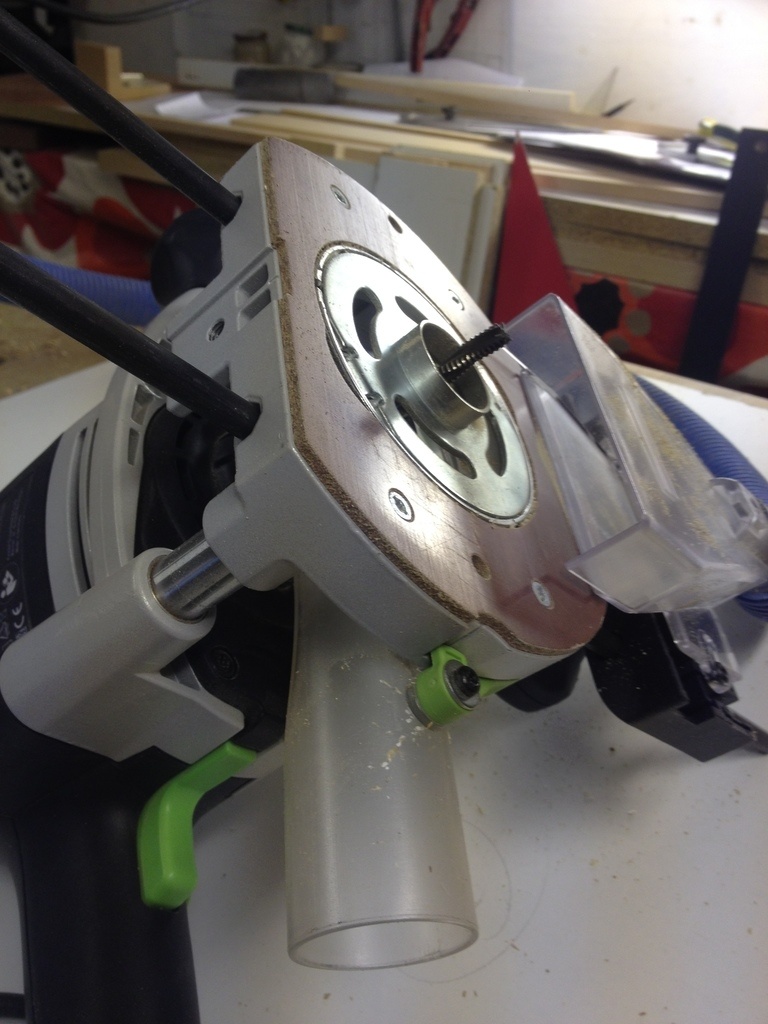

A l'aide de la défonceuse, d'un gabarit et d'une bague de copiage, je réalise une entaille pour une meilleure stabilité, pour les bosses éventuelles.

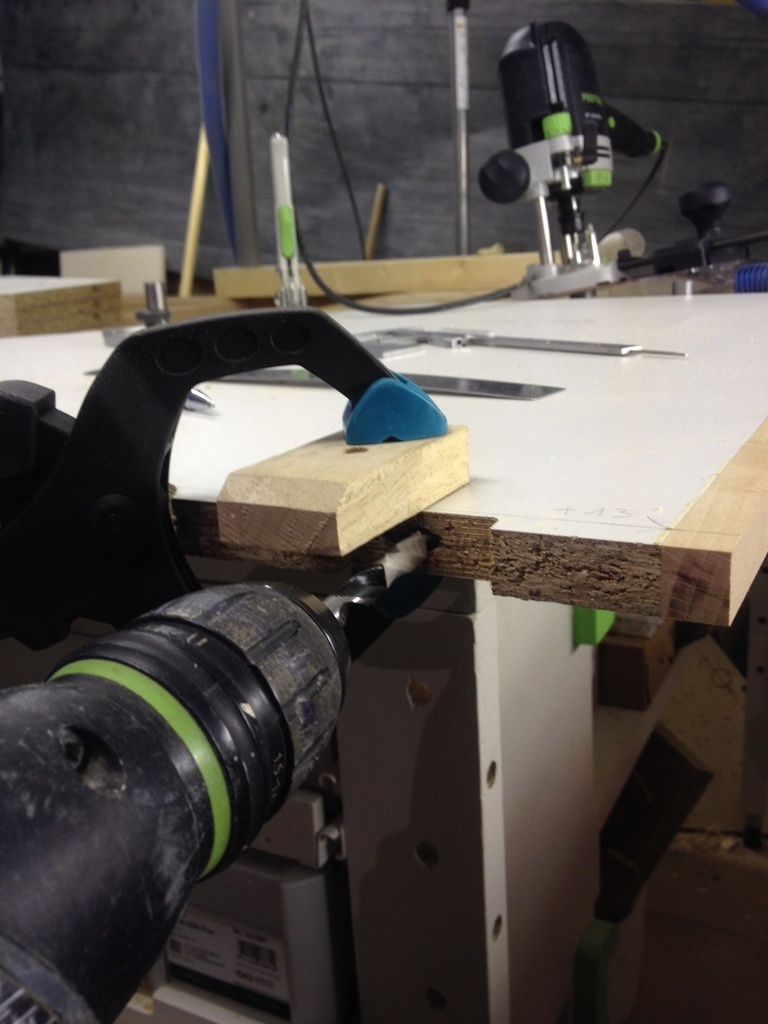

_Je positionne et perce les emplacements de coulisses.

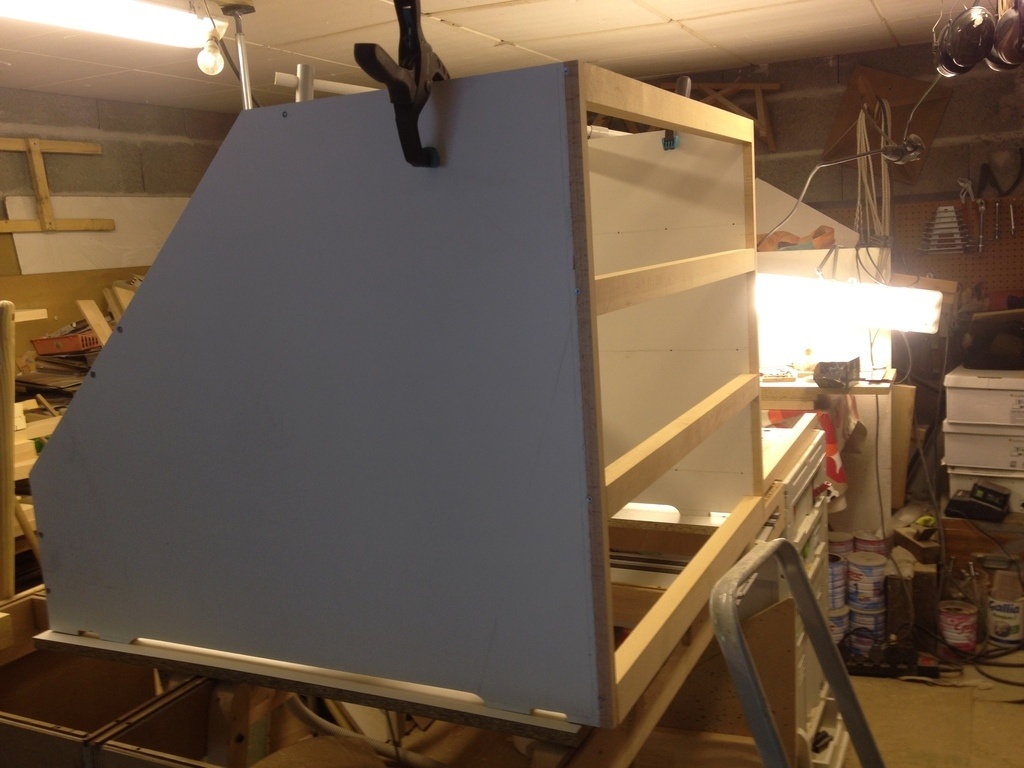

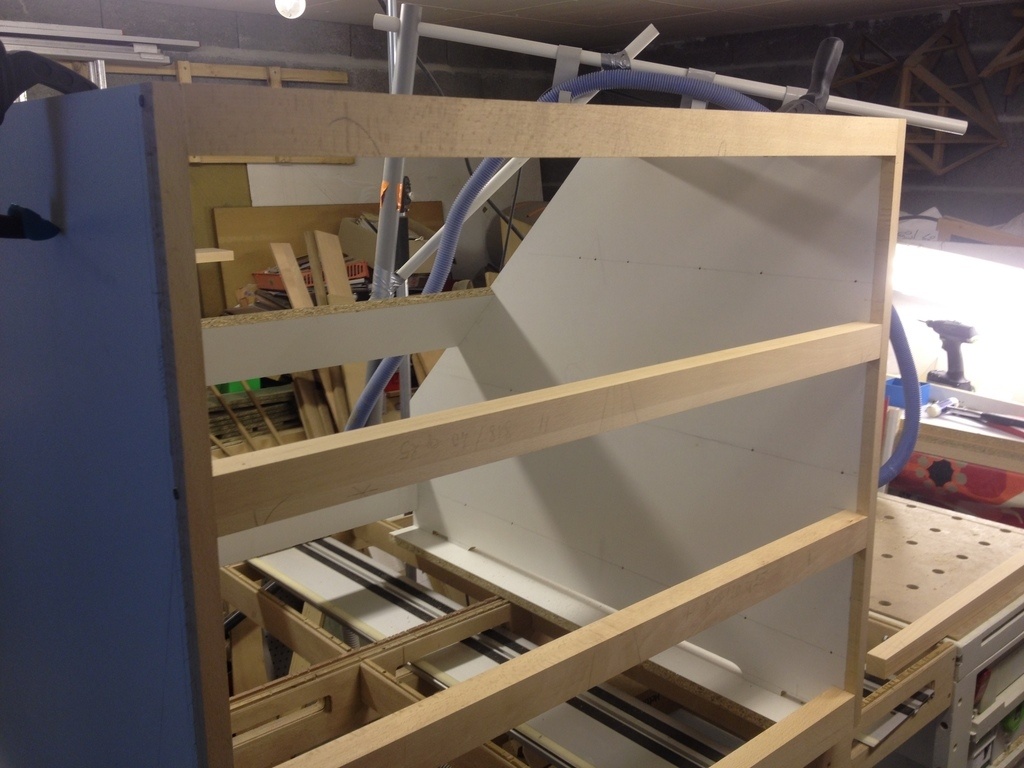

_je coupe, fixe et verni les traverses.

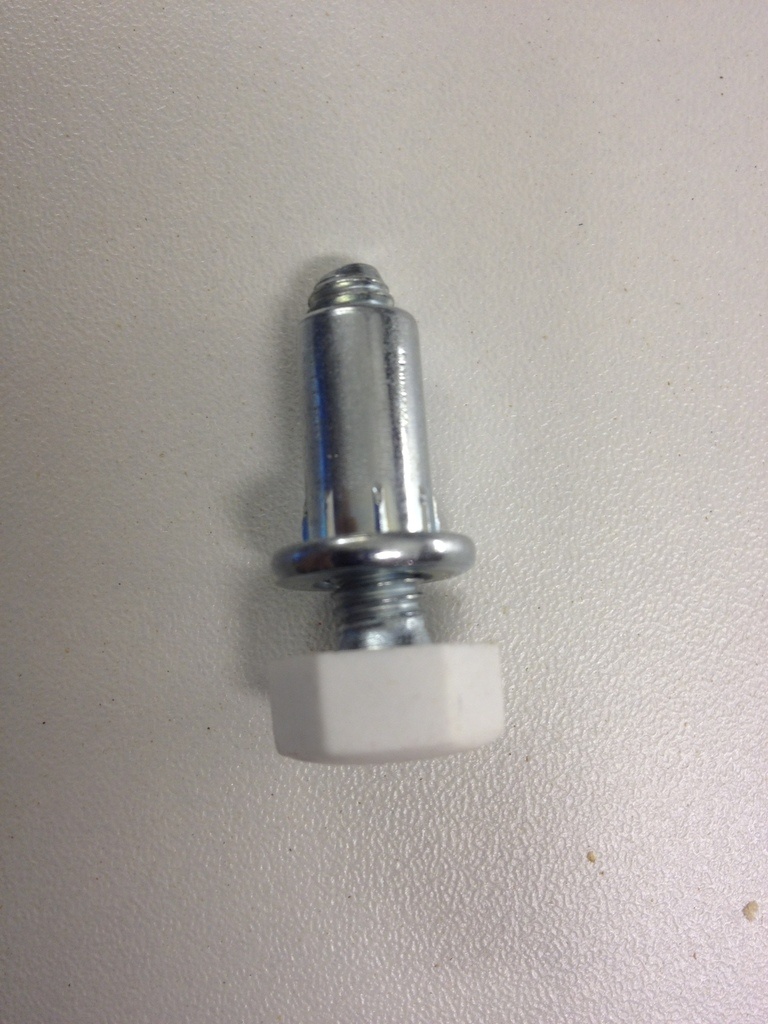

J'utilise des vérins réglables (Emuca) que j'insère dans le panneau ce qui facilite l'ajustage des caissons.
