riquet18x4

Escalier en chêne

Escalier en chêne
+

Voilà les principales étapes de la construction d'un escalier.
Les critères étaient: première marche arrondie au départ, balustrade la plus discrète possible, marches et contre marches qui ressortent de la crémaillère, pas de moulures arrêtées sur les poteaux, ni sur les balustres.

Liste des articles


Partager

Traçage des plans

Après avoir pris les cotés du chevêtre, la hauteur et l’encombrement du futur escalier, place au traçage.
Je réalise un plan à l’échelle 1/10éme.

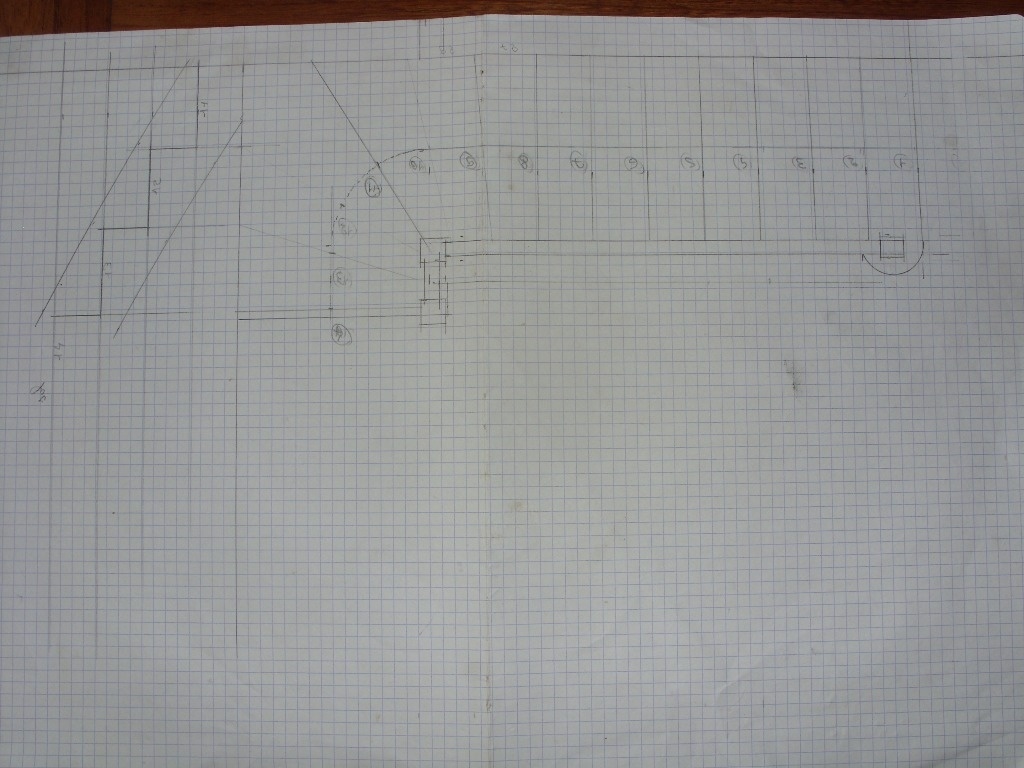

D'abord le calcul du nombre de marche et du giron puis la vue de dessus.

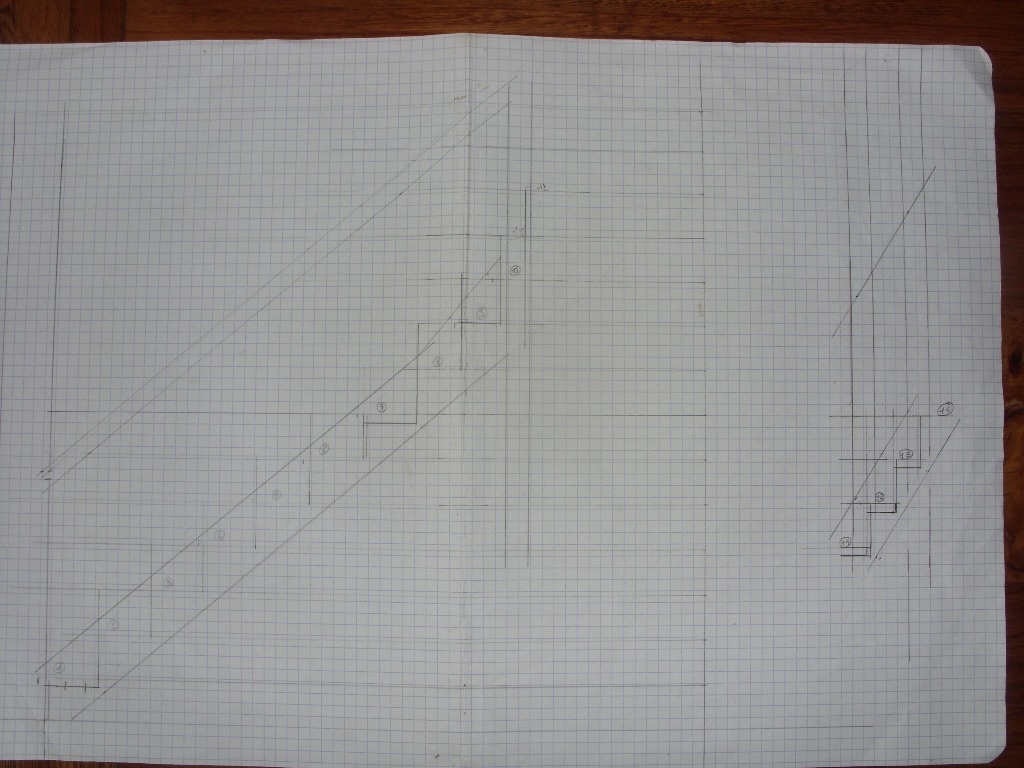

Ensuite, je fais une projection pour tracer mes crémaillères et le limon.
Là, j'ai toutes les cotes dont j'ai besoin!
Il n'y a que les marches balancées que je débite plus large, on y reviendra plus tard.

Publié Mis à jour

Partager

Travaille en atelier

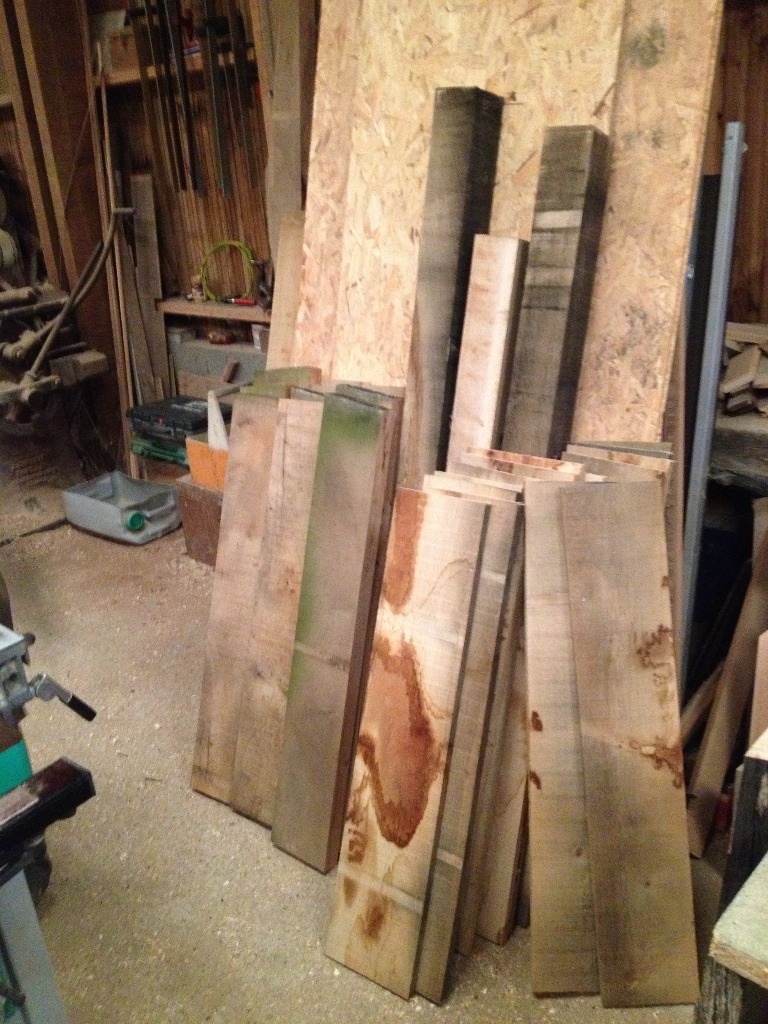

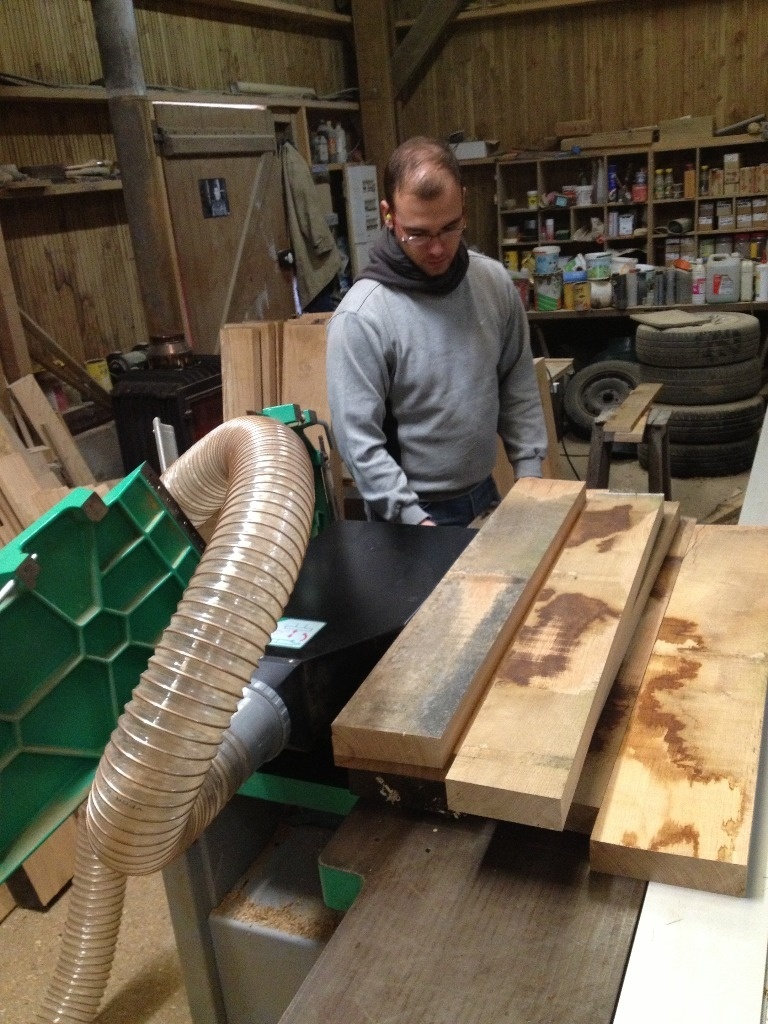

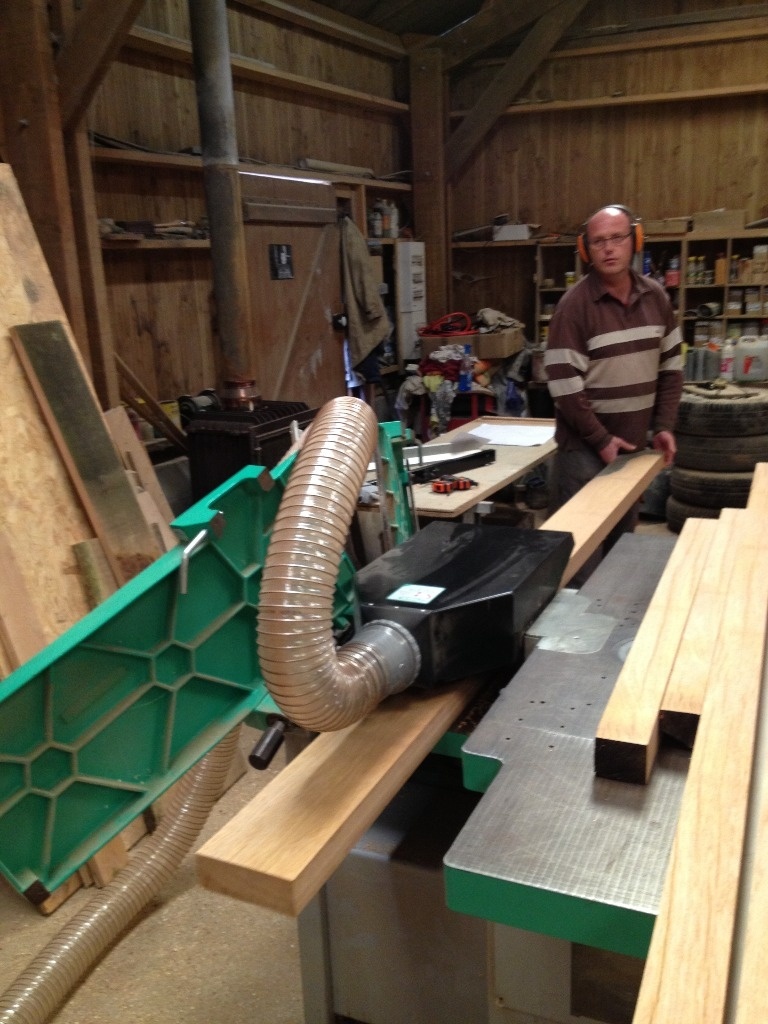

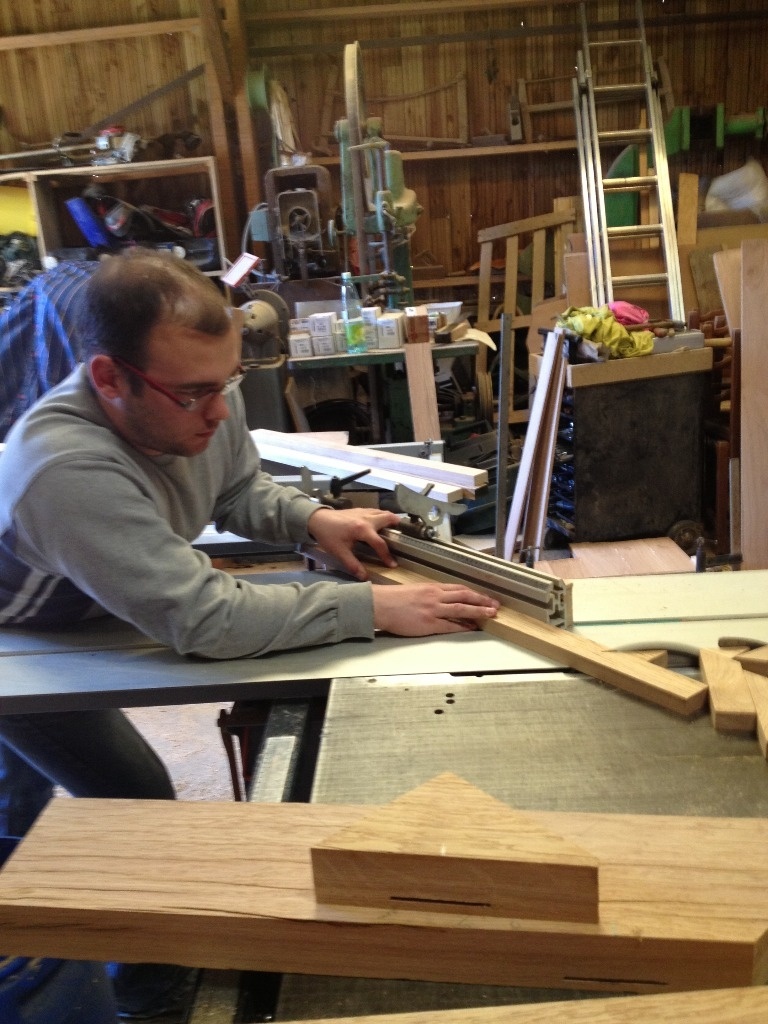

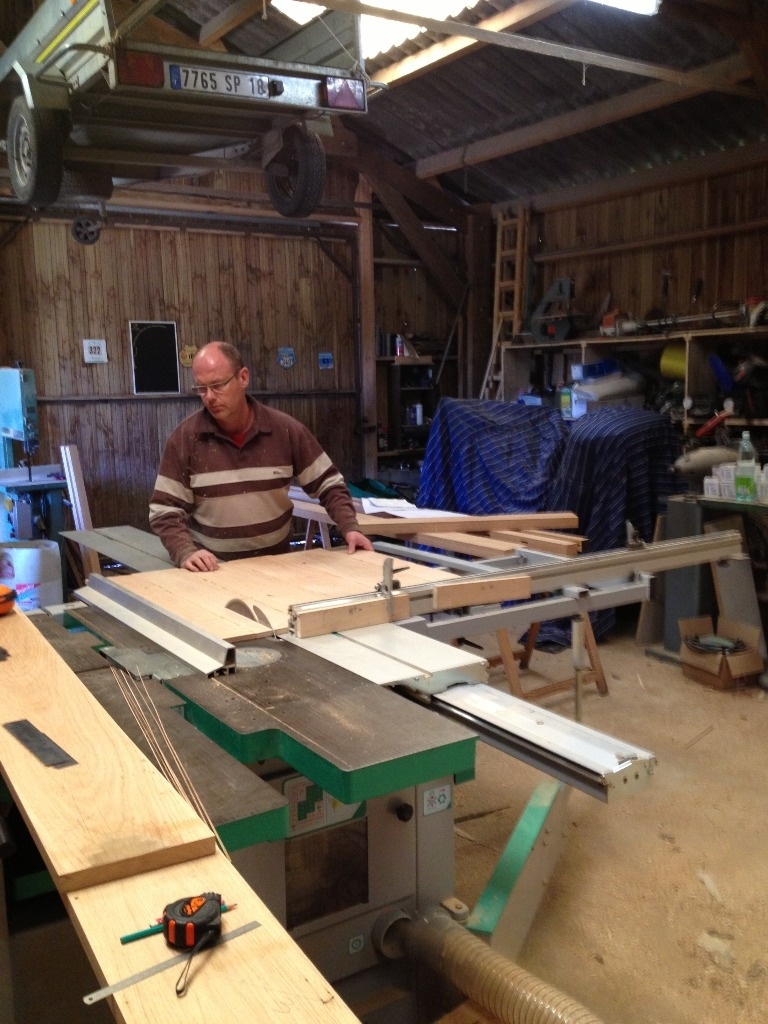

Après un petit tour à la scierie, je débite puis je dégauchie et rabote mes bois.

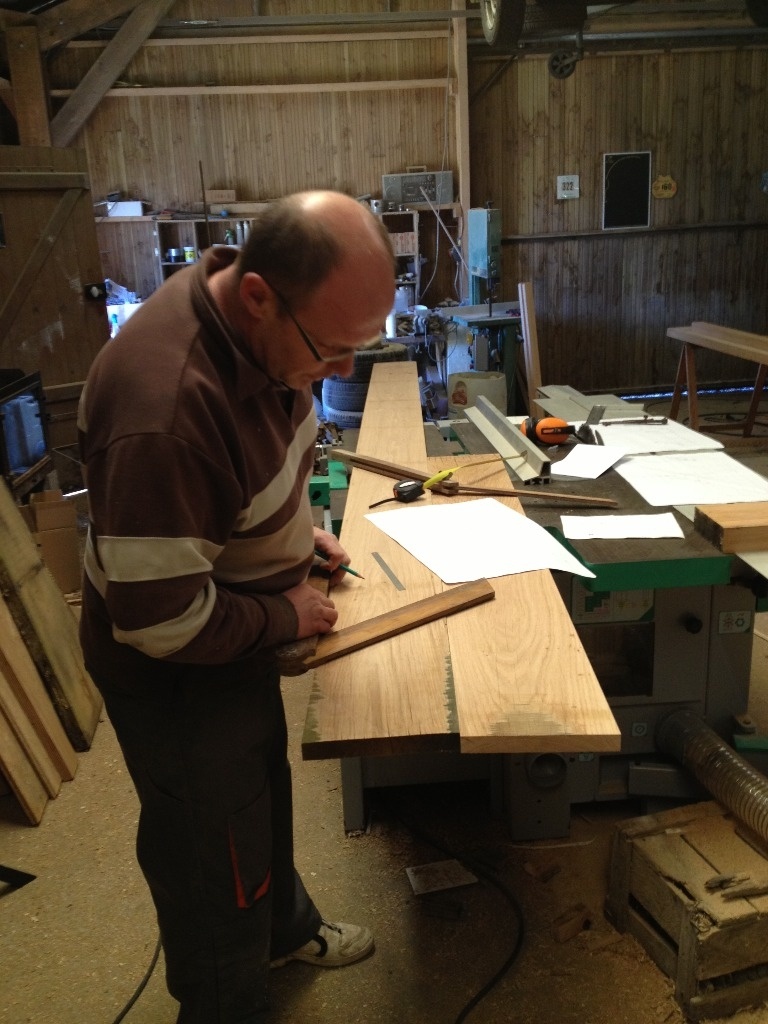

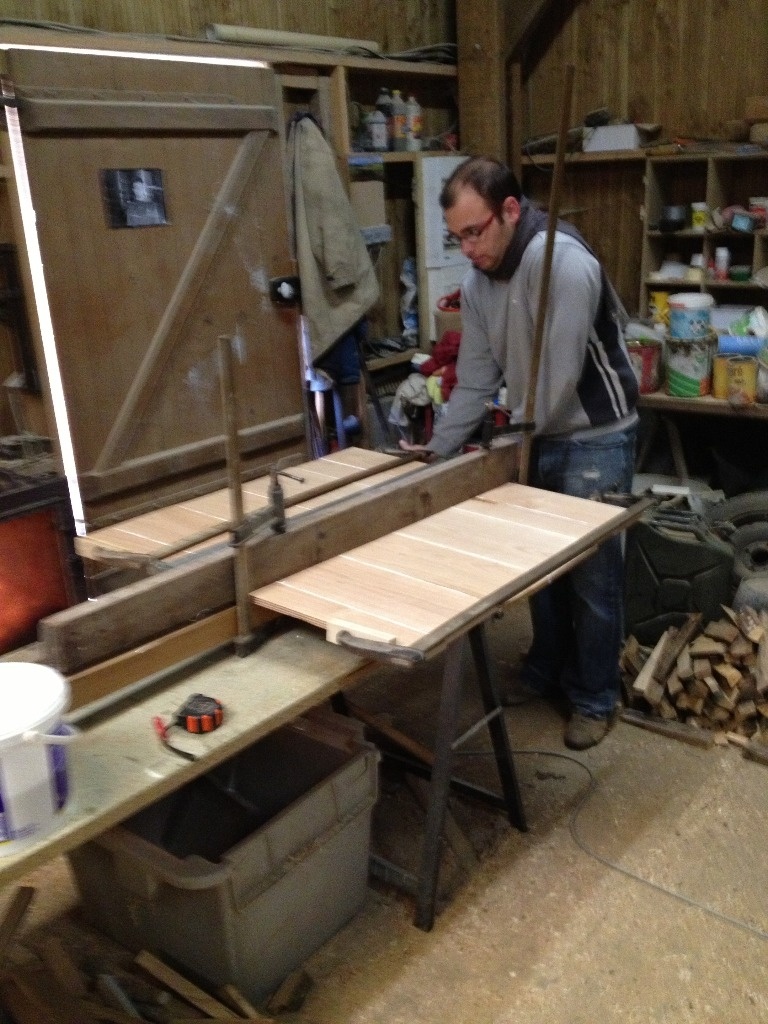

Ensuite, vient le traçage, puis le collage des marches et contre marches.

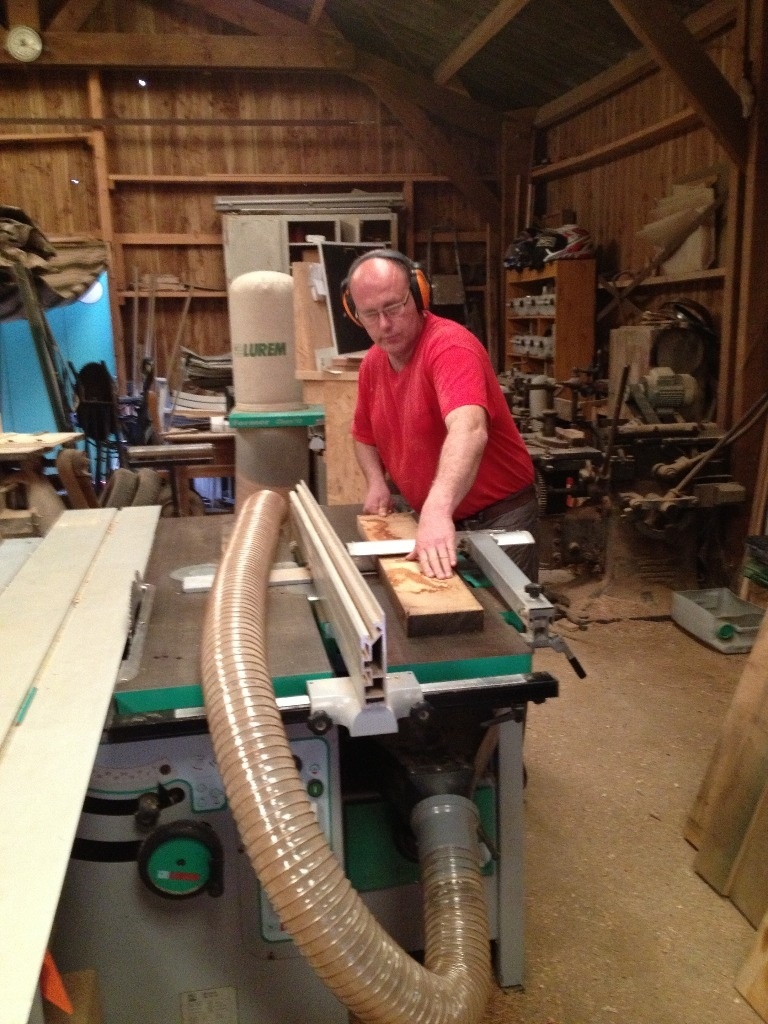

Et pour finir,je les découpe aux dimensions voulues.

Publié Mis à jour

Partager

Les assemblages

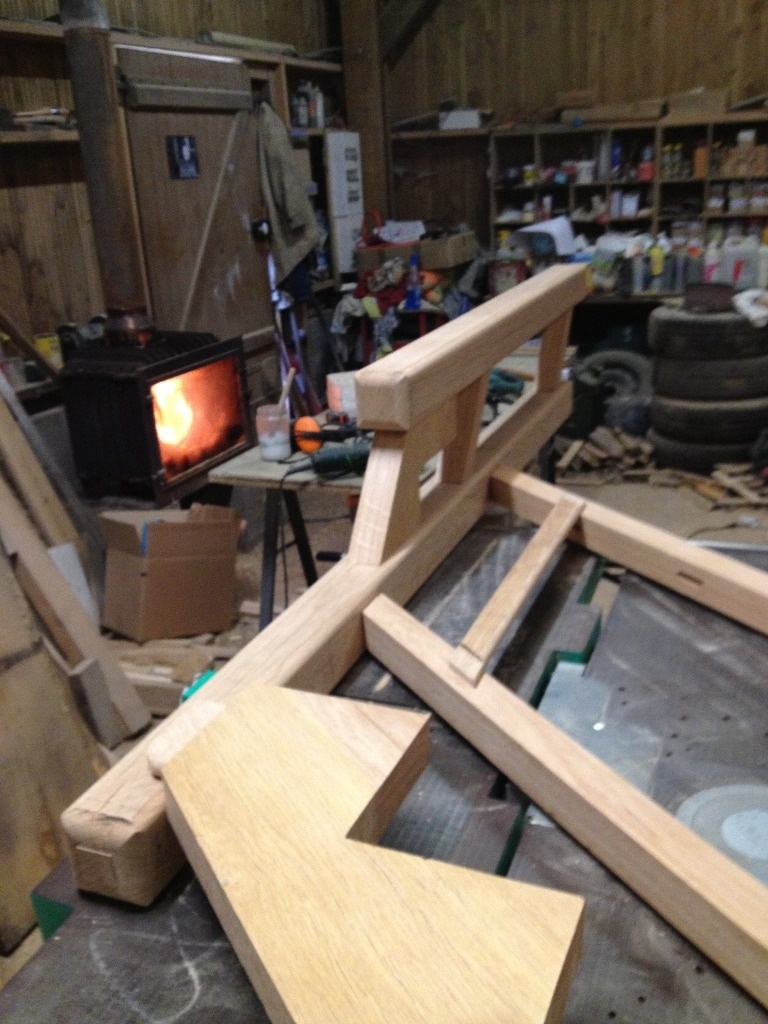

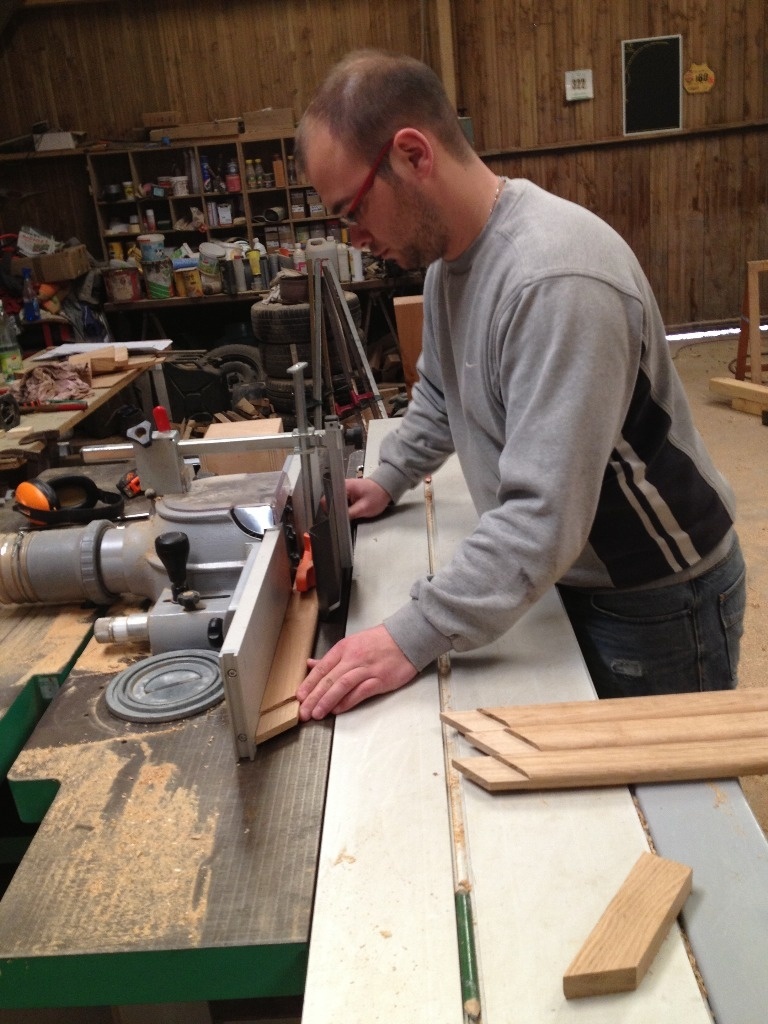

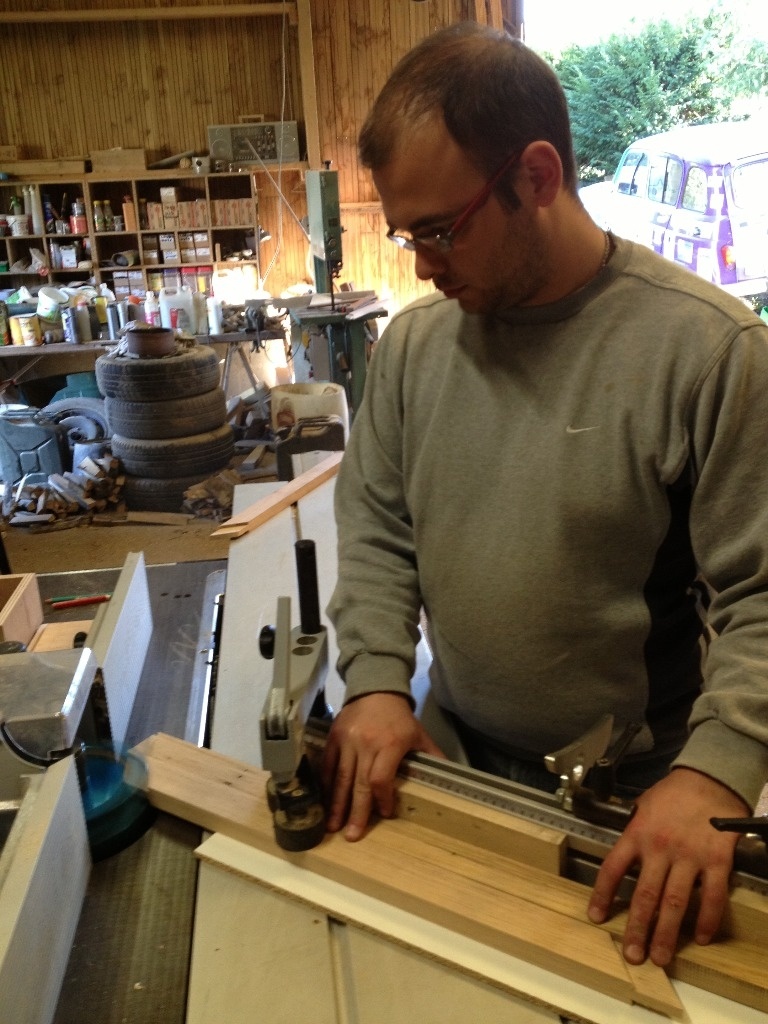

Mortaisage puis ténonnage de la rampe, des balustres, des poteaux et des crémaillères.

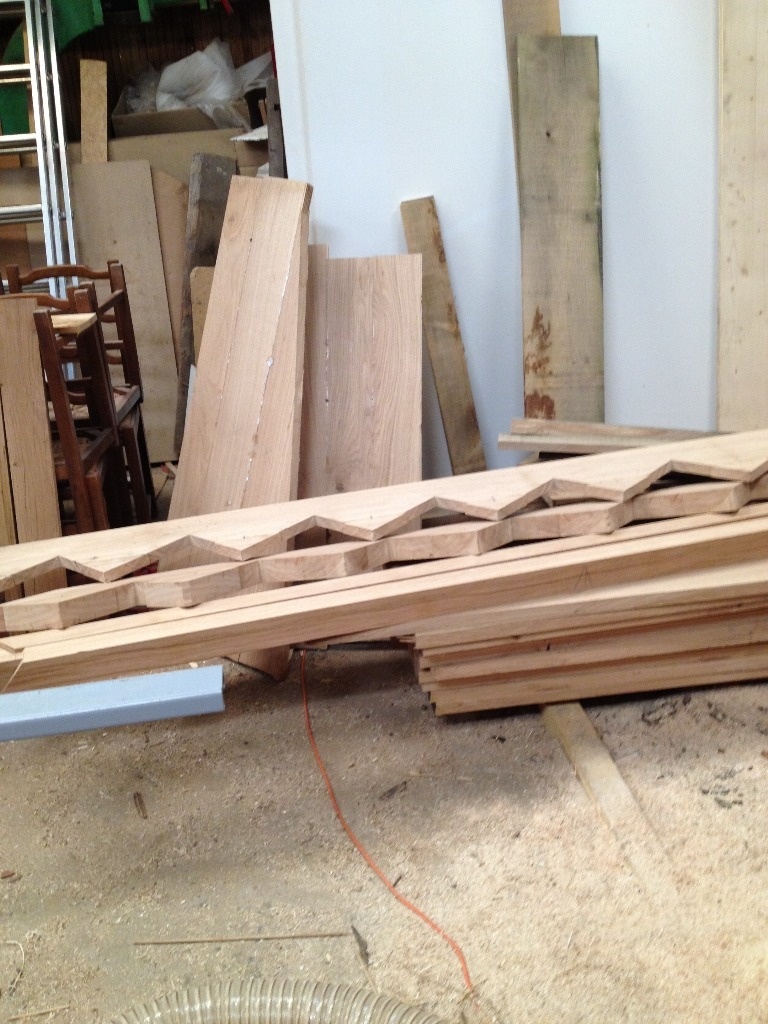

je découpe les crémaillères.
puis, une petite pose avec mes enfants, la relève est peut-être assurée?

Publié Mis à jour

Partager

Le moulurage

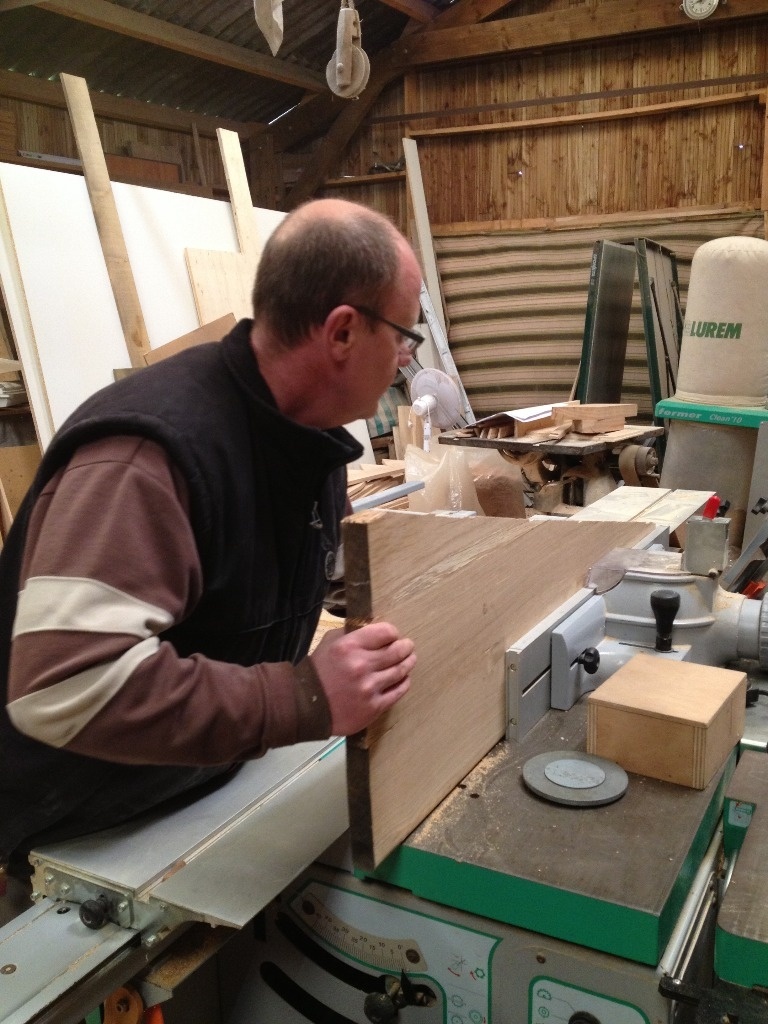

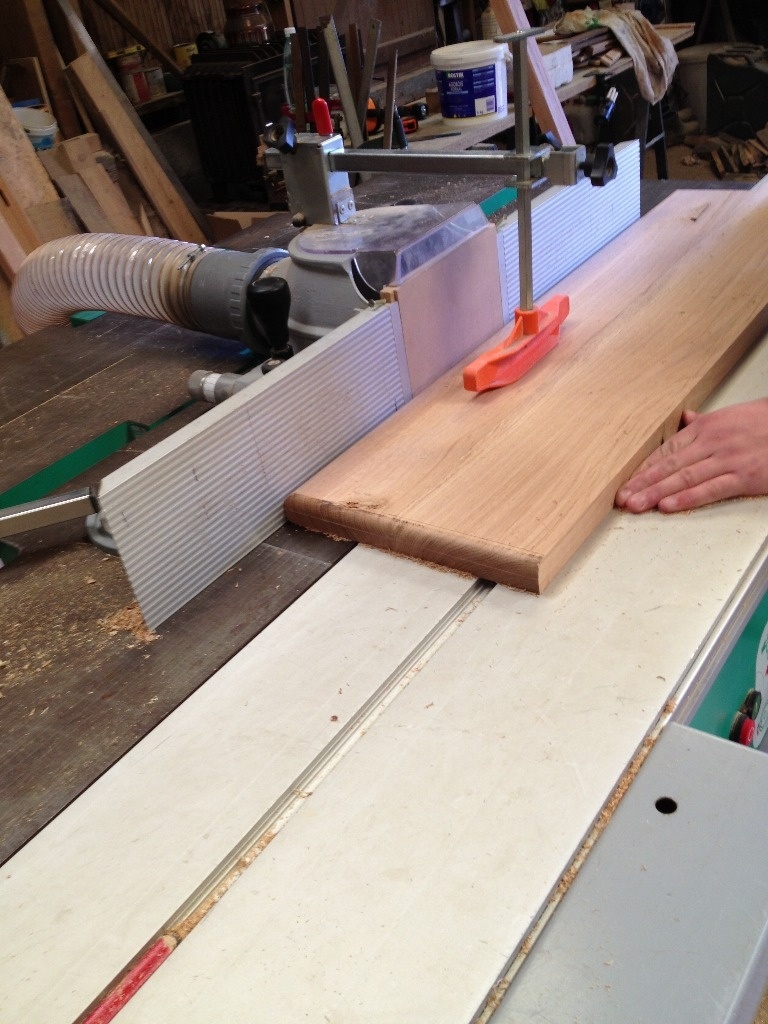

Je moulure les marches sur la longueur et en bout et je rainure pour les contre-marches.

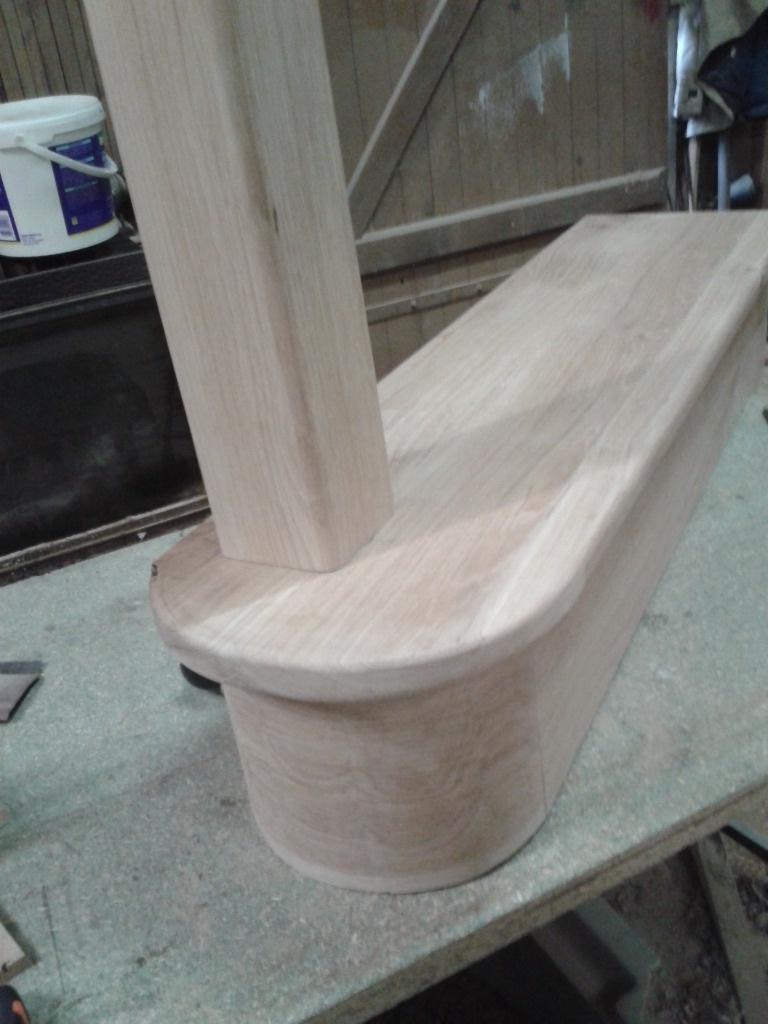

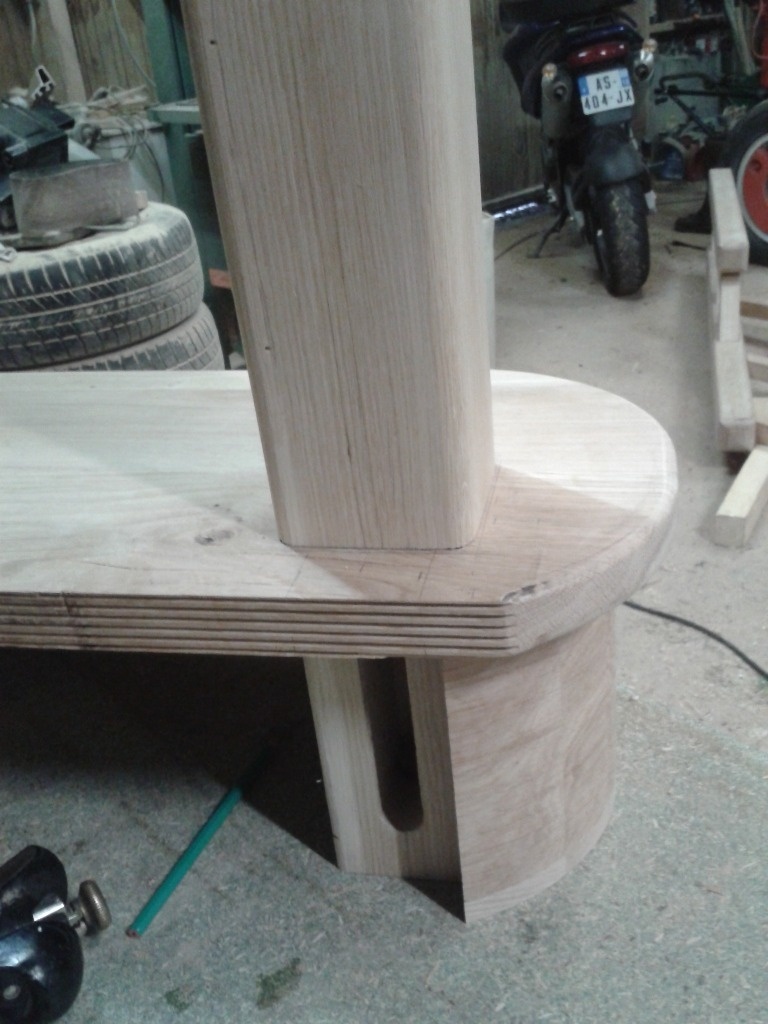

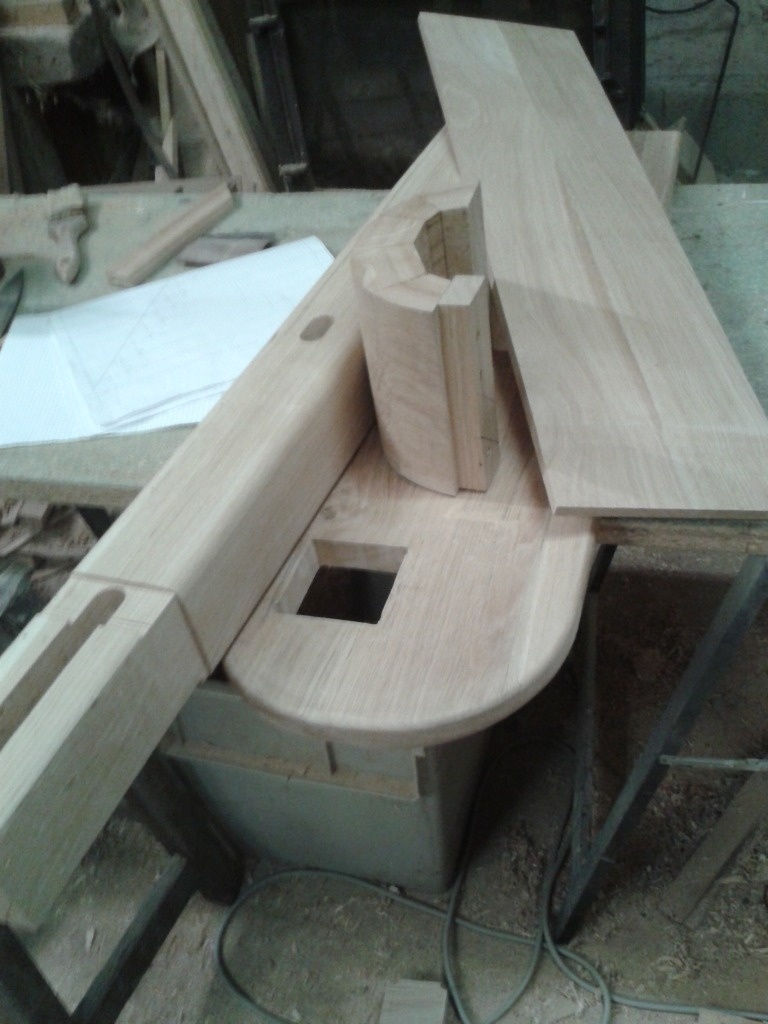

Je découpe la marche ronde, puis viens le plus long et le plus fastidieux, le ponçage!

Publié Mis à jour

Partager

La pose

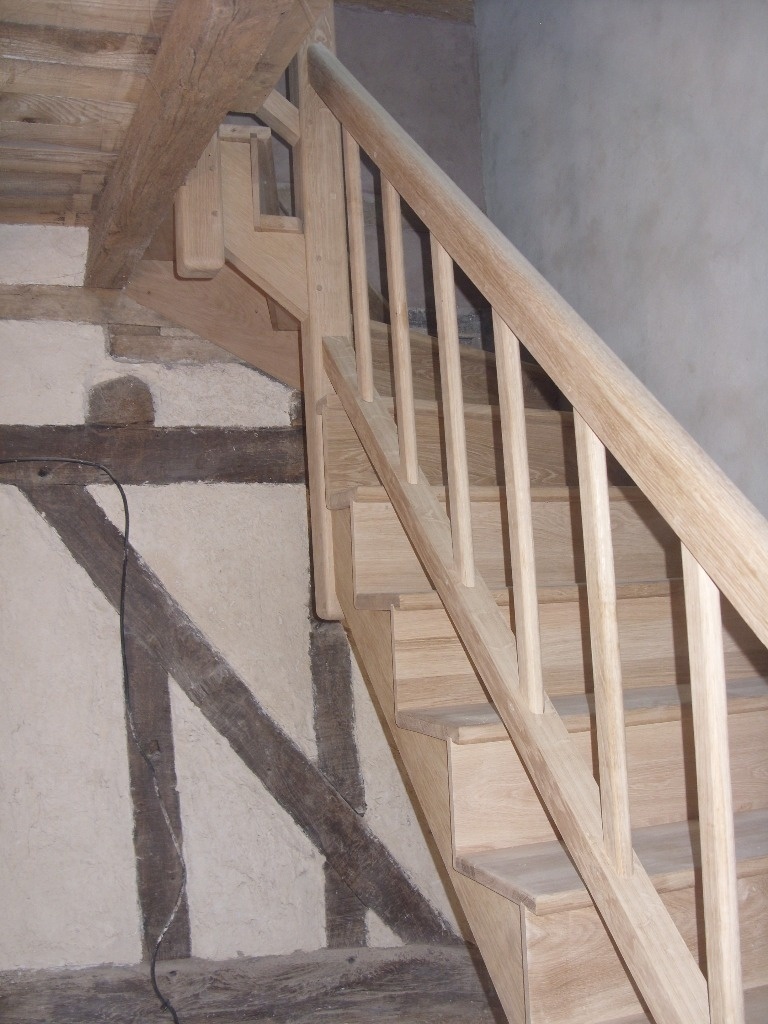

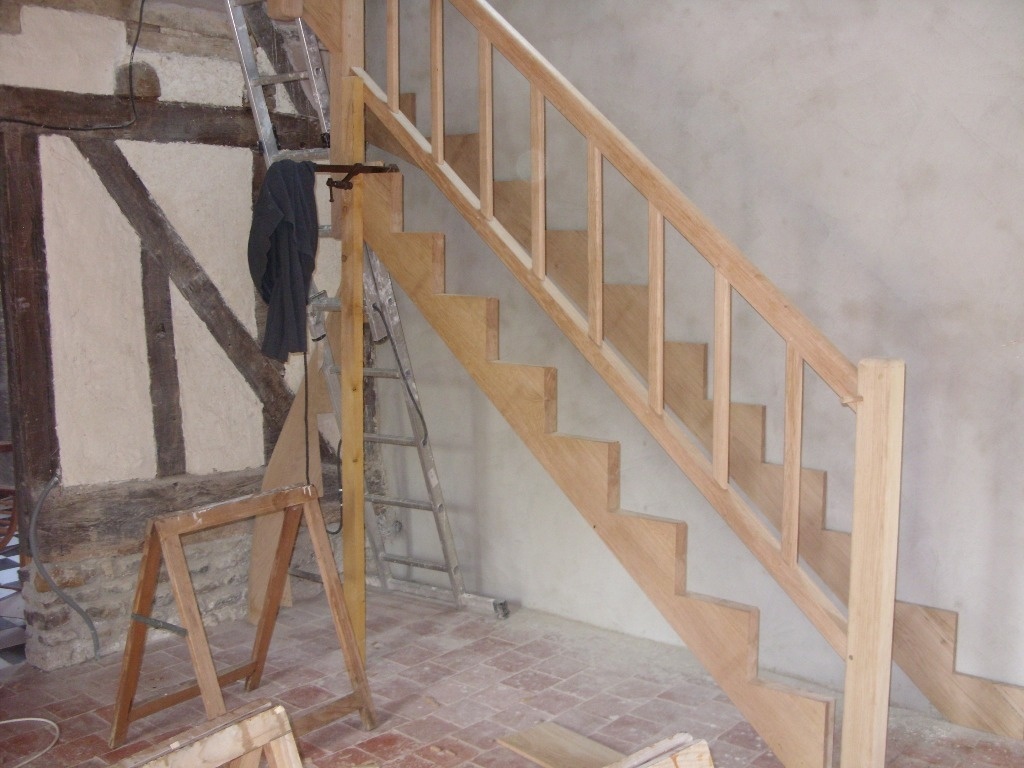

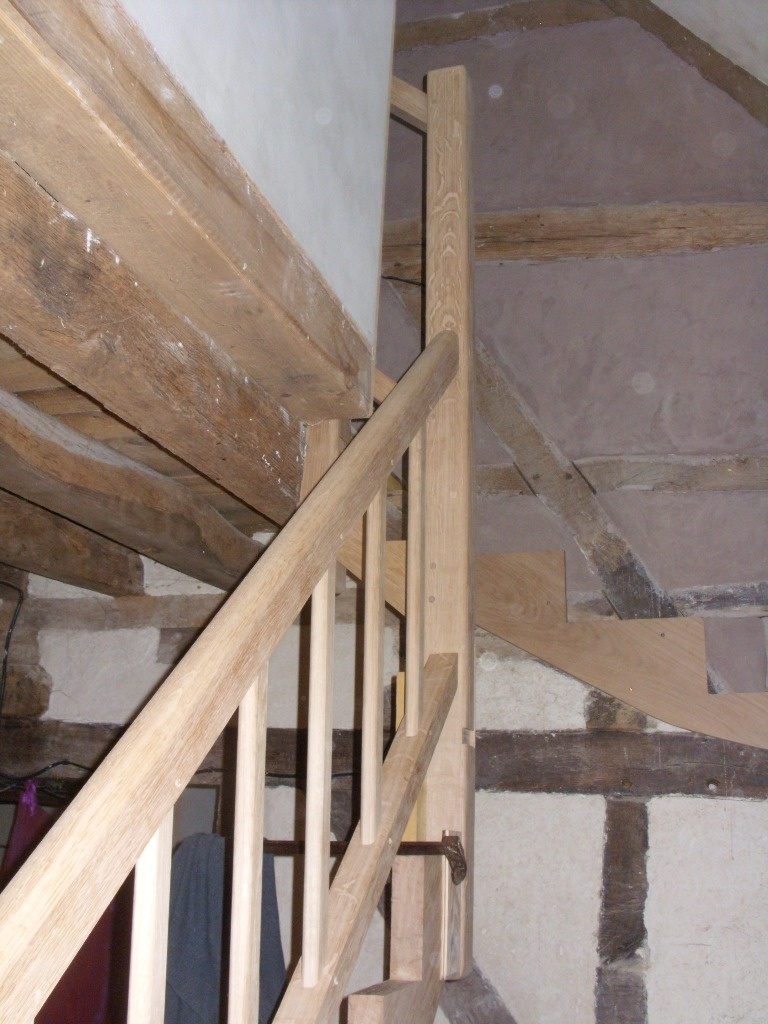

j'assemble la rampe, les poteaux, les balustres et la crémaillère.
Les balustres sont chevillées, les poteaux aussi mais avec des chevilles à tire.
Le poteau de départ est scellé, celui du palier est entaillé dans la poutre d'arrivée et y est tirefonné.
Puis la crémaillère est scellée contre le mur.
Je cloue les marches et contre-marches.

Publié Mis à jour

Partager

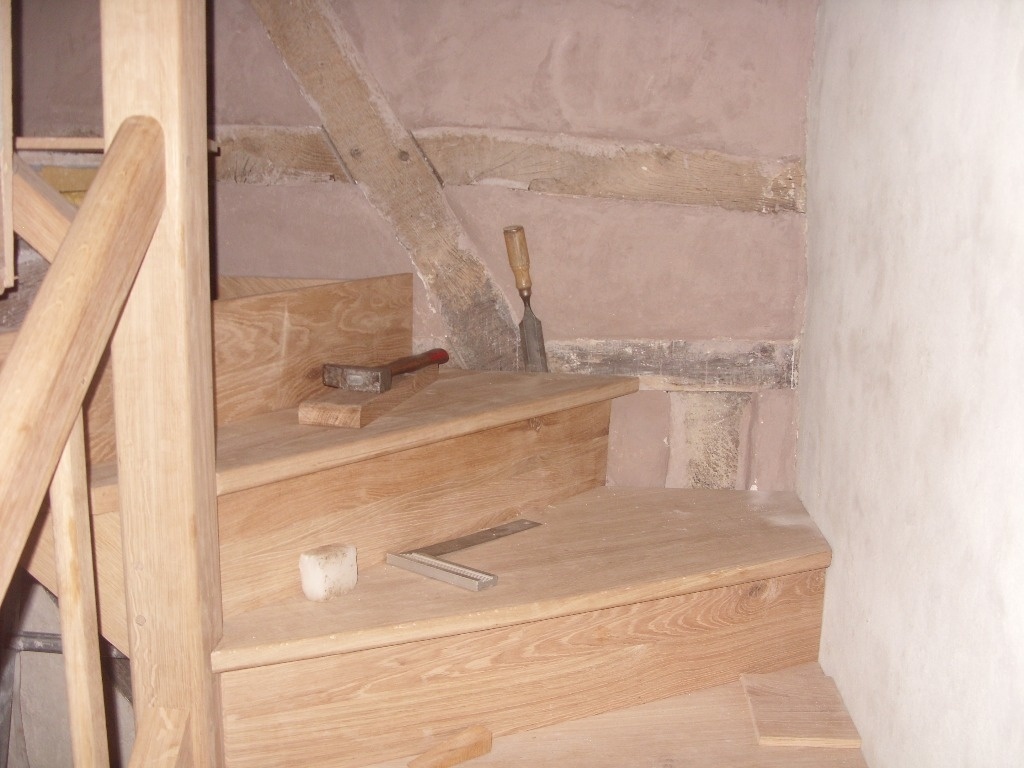

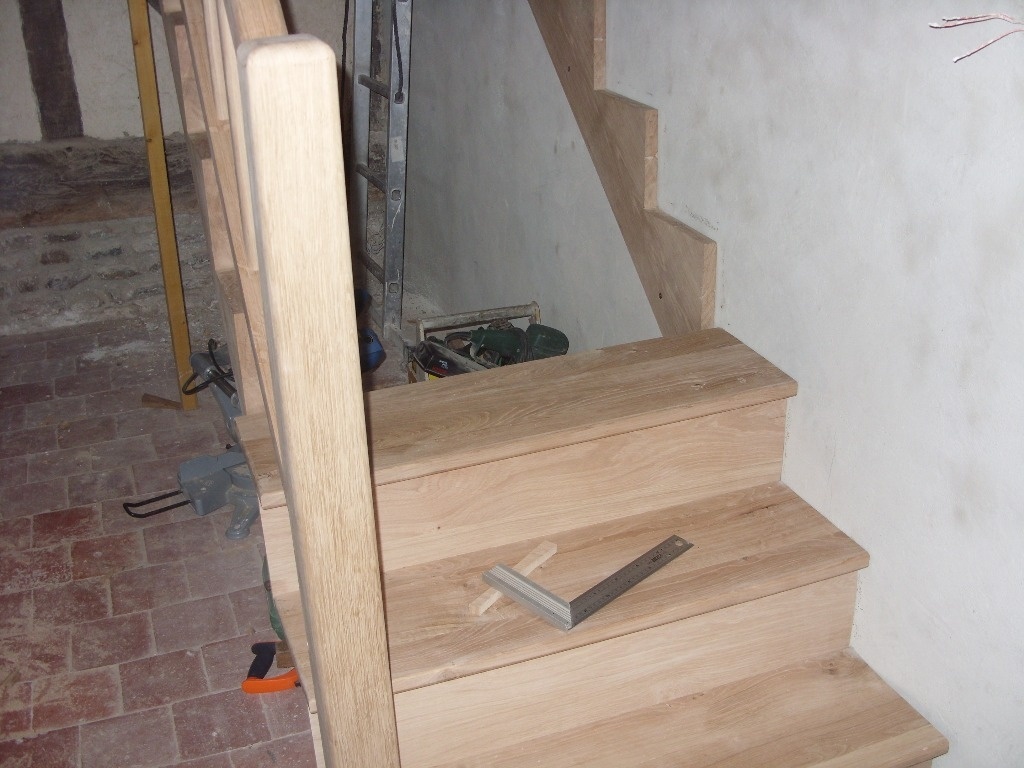

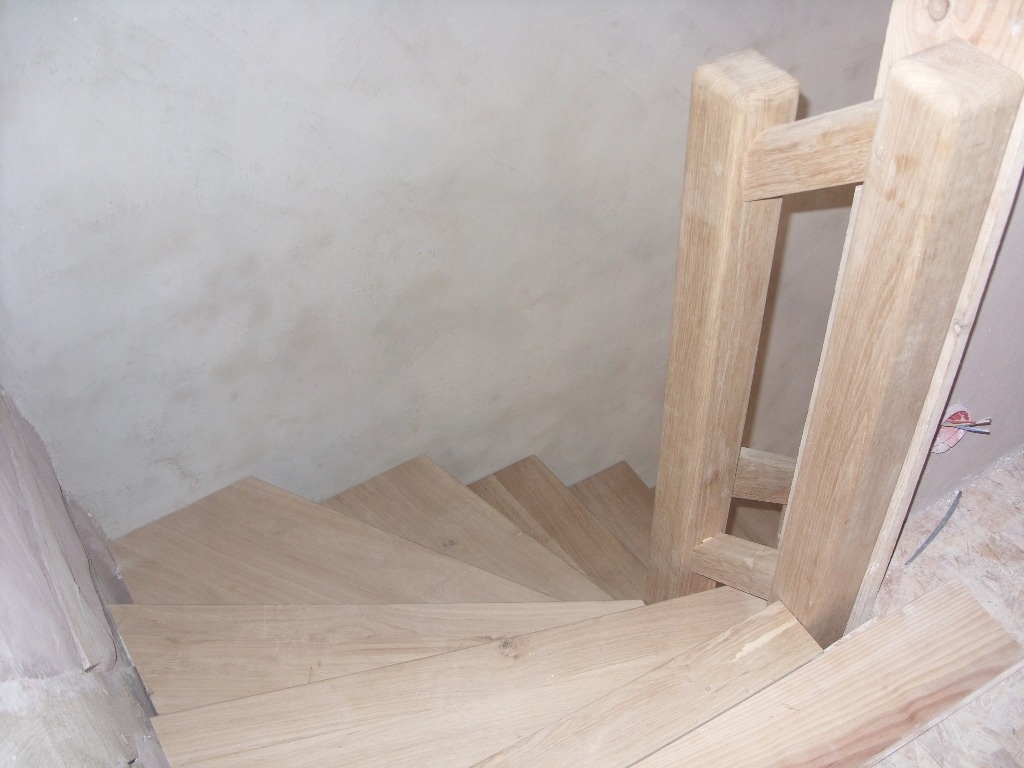

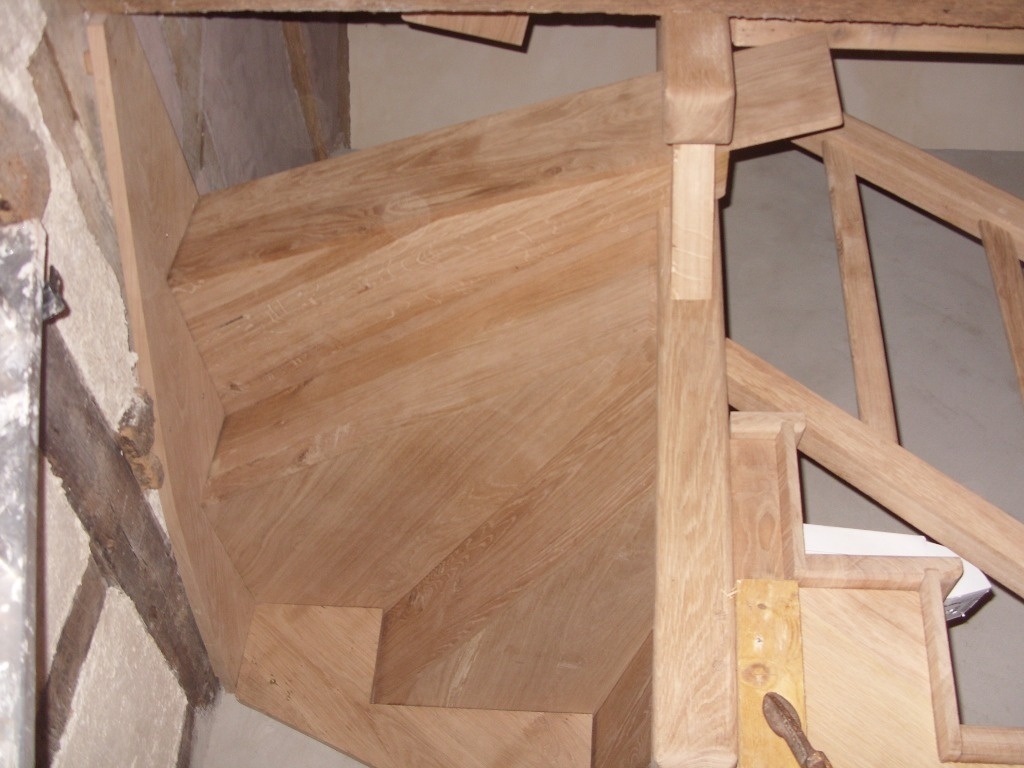

Les marches balancées

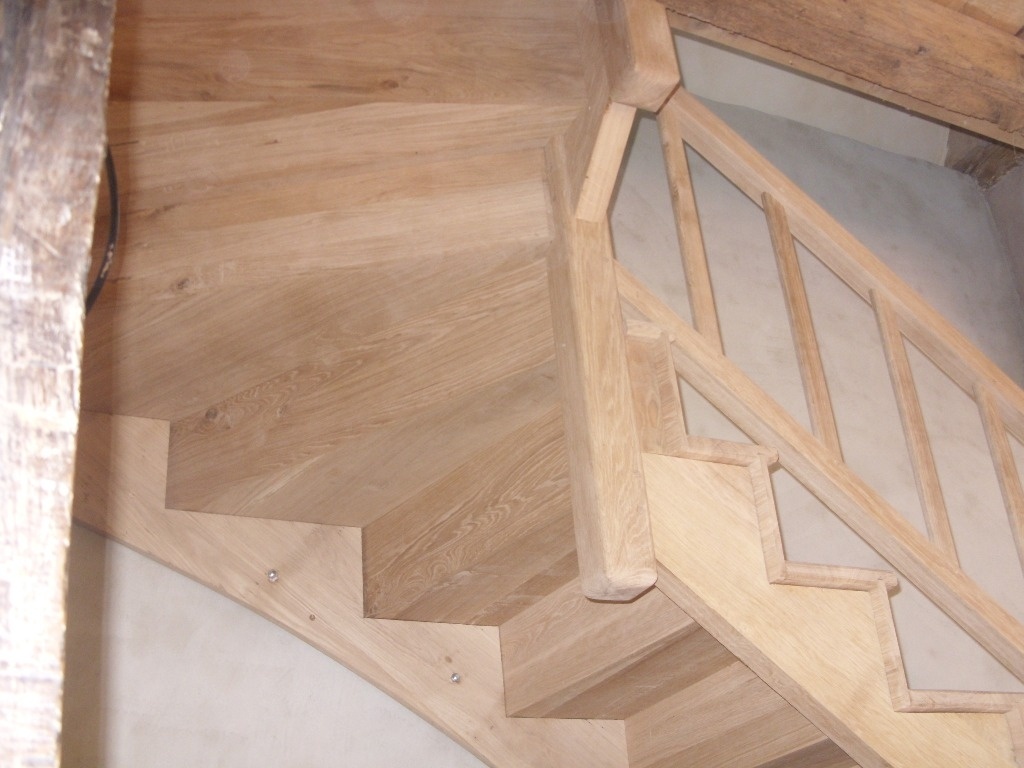

Pour les marches balancées, que j'ai débité plus grande, je relève mes angles à la fausse équerre en prenant pour référence la contre-marche, je les reporte et découpe un gabarie en carton.
Après vérification sur l’escalier et modifications si besoin, je reporte le gabarie sur la marche, il ne me reste plus qu'à la scier.

Publié Mis à jour

Partager

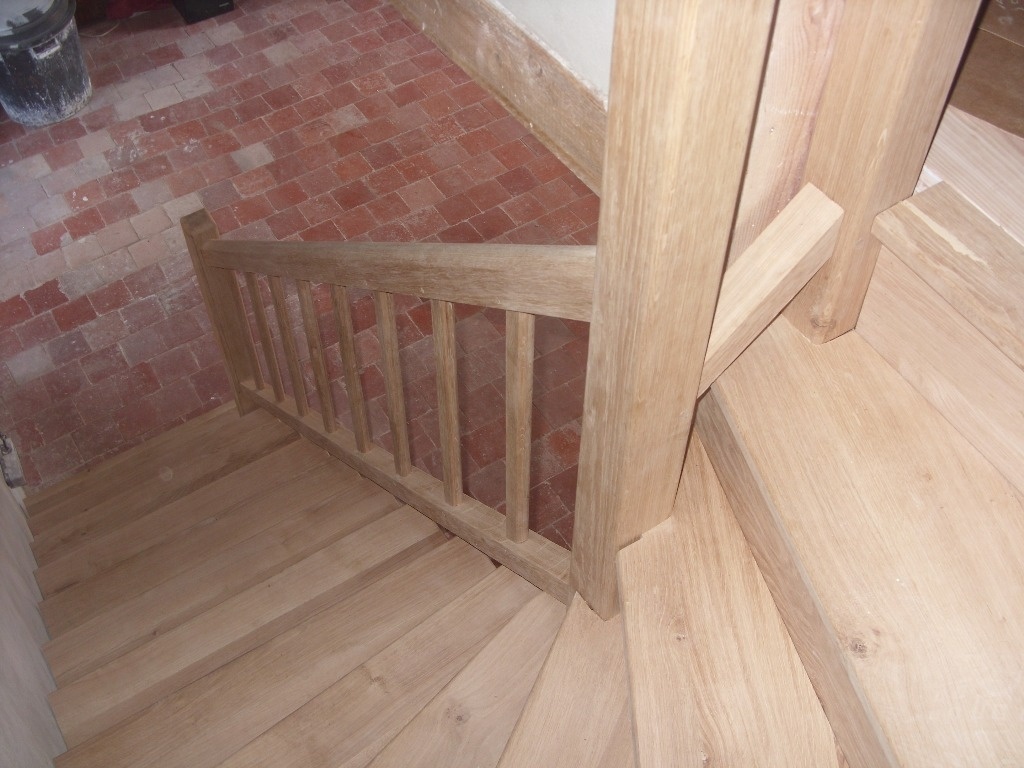

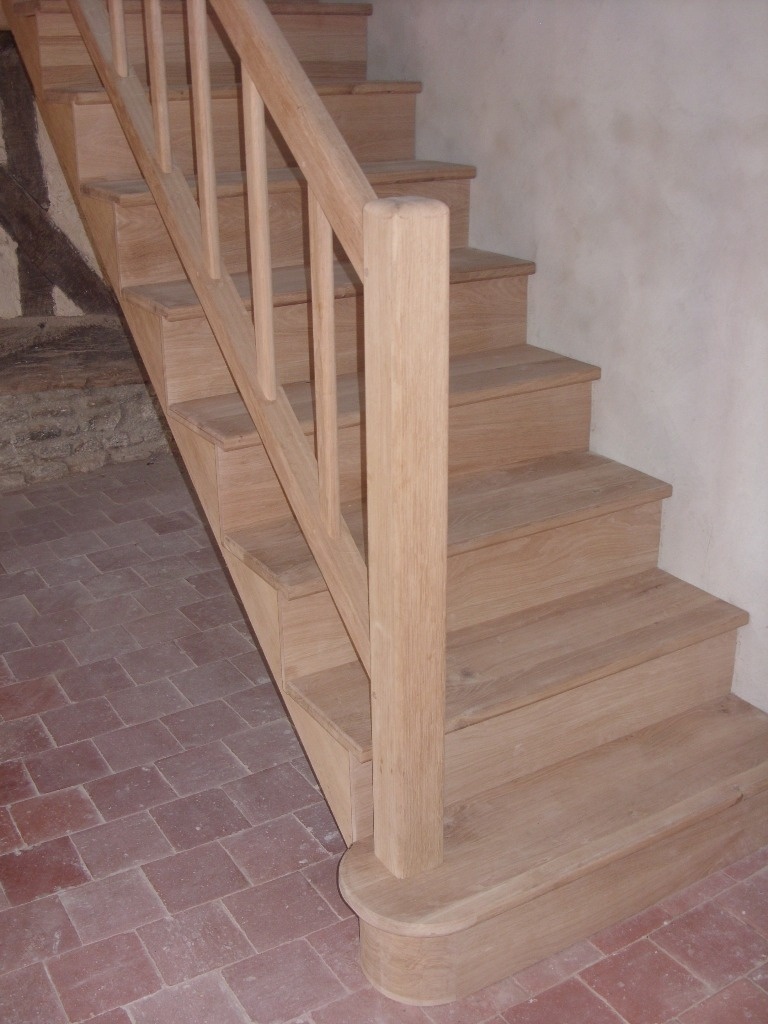

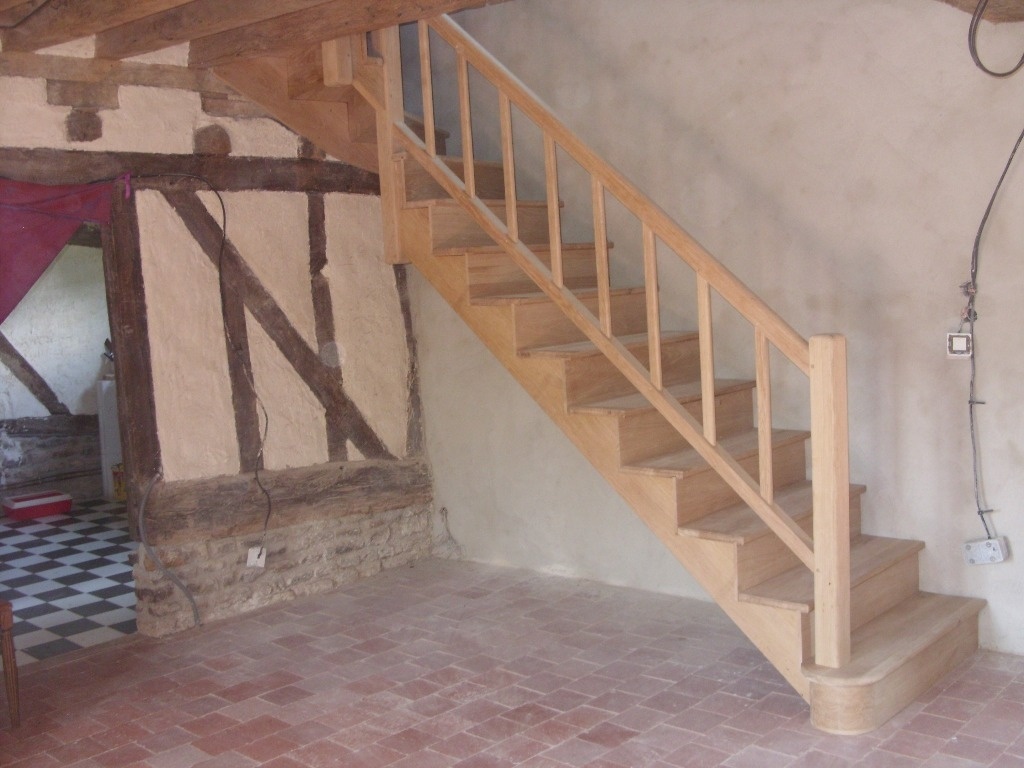

Et voilà le résultat

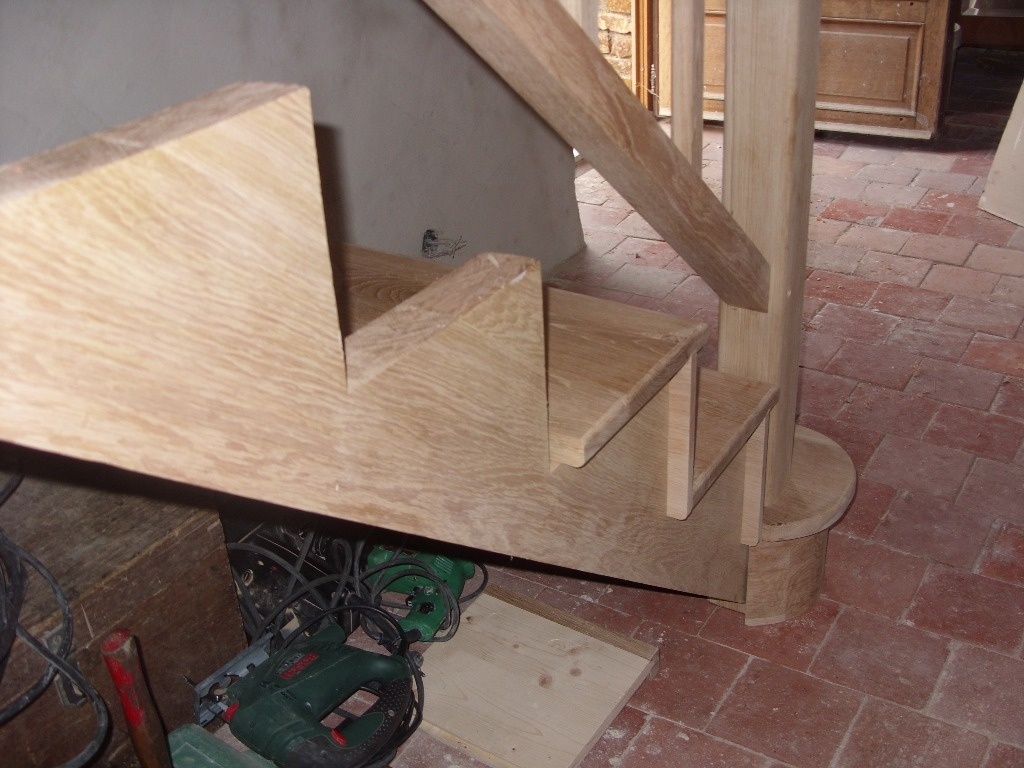

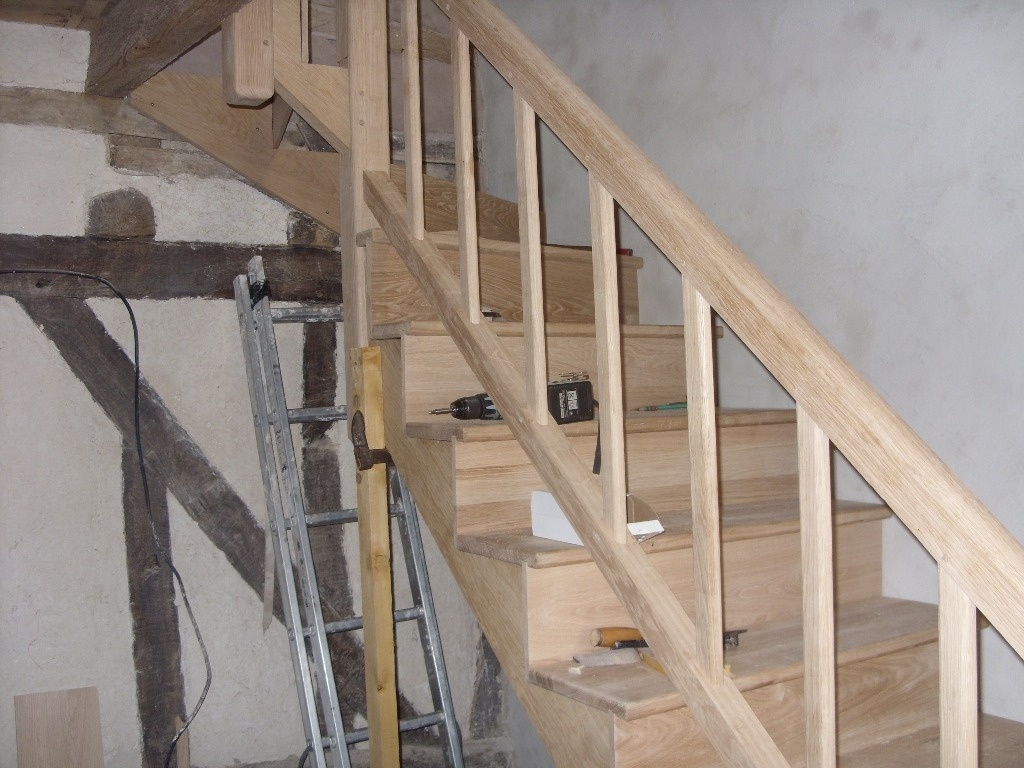

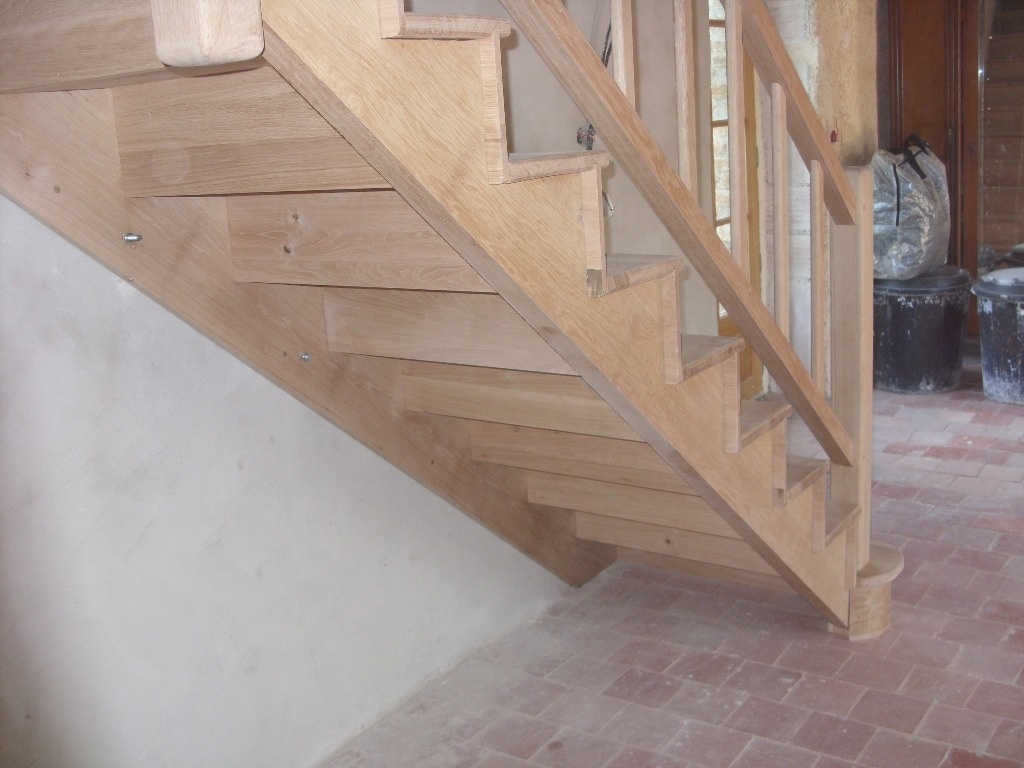

Après avoir enlevé le tasseau qui tenait le poteau du virage, l'accès est libre sous l’escalier ce qui libère de la place dessous.
Il ne me reste plus qu'à le teinter.

Publié Mis à jour

Publications associées


Discussions

vasavoirkikela
( Modifié )

chapeau bas l'artiste !! y a plus qu'a en faire autant !!
;D on a le même tee shirt !! c'est dingue ça !!! ;D

vasavoirkikela
( Modifié )

les dernières pièces ajustées sur place .... bravo ça sent le vécu !!

vasavoirkikela
( Modifié )

la pièce courbe est assemblée à plat cul ?

riquet18x4
( Modifié )

Non elle est collé avec des bamello

vasavoirkikela
( Modifié )

et la formule magique pour faire le plan ?? ;D c'est cotés x hauteur / encombrement (x)la fonction étant la descente ou la montée ?? :D
dit nous comment tu fait ?

riquet18x4
( Modifié )

Pas facile à expliquer en deux mots.
regarde ce petit cite il est bien fait et tu en apprendras plus qu'avec mes explications, qui risque de ne pas être très clair.
philippe.berge...s_escaliers.htm

vasavoirkikela
( Modifié )

très instructif en effet ... merci !!!!

racmterrof
( Modifié )

Bonjour,
dans un escalier un quart tournant in FAUT balancer au moins 8 marches

riquet18x4
( Modifié )

En théorie tu à raisons, mais dans la réalisation ce n'est pas toujours facile à mètre en œuvre.
Dans le cas de mon escalier si j'avais balancé huit marches, le balancement serai descendu plus bas.
Il aurai fallu que je face un limon et une rampe débillardé à la scie à ruban et la il y a beaucoup plus de boulot.

tylo
( Modifié )

Bravo belle réalisation
