Matthieudesbois

Ballon de foot


Partager

Réalisation des pièces maitres

Pour commencer, j'ai commencé par découper un hexagone et un pentagone de 30mm de coté dans du contreplaqué de 12mm à la scie à format.

C'est une étape assez longue car il faut ajuster l'angle du gabarit jusqu'à obtenir un hexagone qui a ses 6 cotés de même longueur et un angle de 120 degré entre 2 arêtes.
On répète l'opération pour le pentagone jusqu'à obtenir 5 coté de même longueur et un angle de 144 degré entre 2 arêtes.

Ces pièces serviront par la suite à réalisé 20 hexagones identiques et 12 pentagones identiques.
Il faut donc que ces pièces soit les plus précises possibles.

Publié

Partager

Réalisation de l'arrondi sur les hexagones

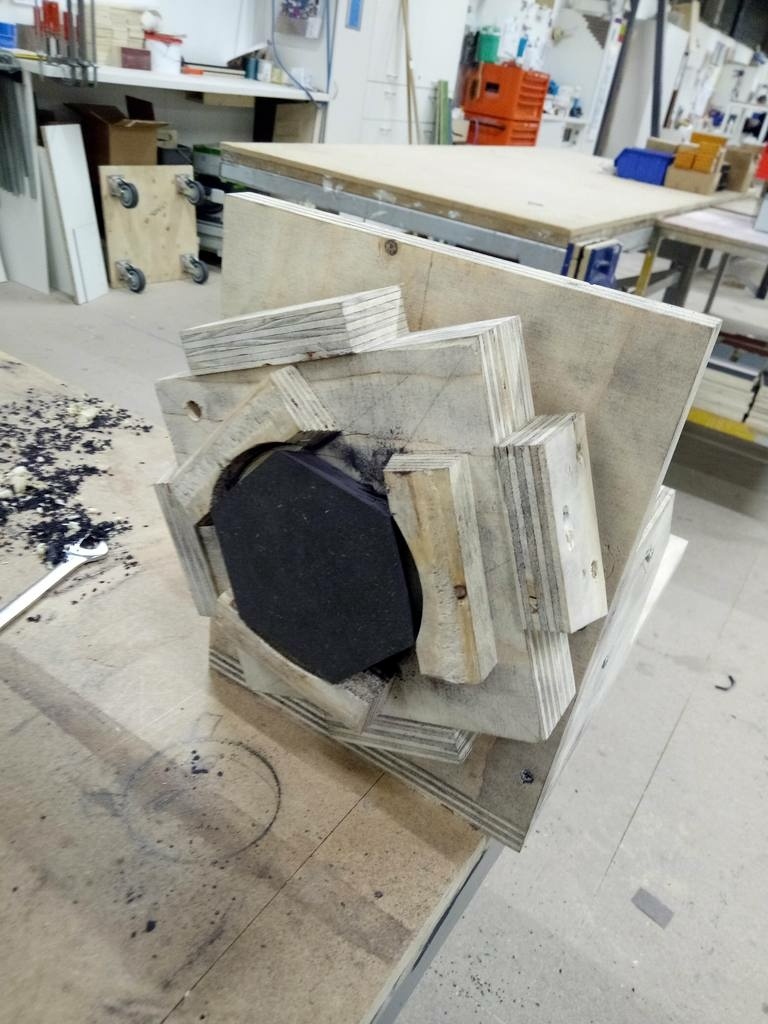

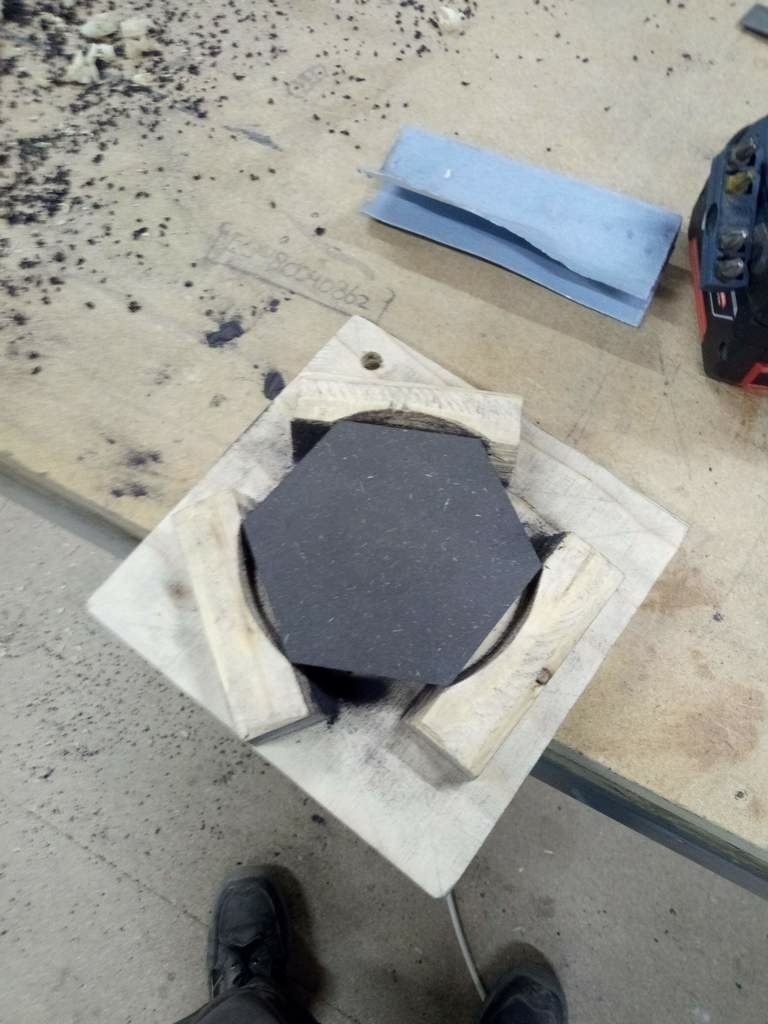

Je continue en réalisant les arrondis sur les hexagones.

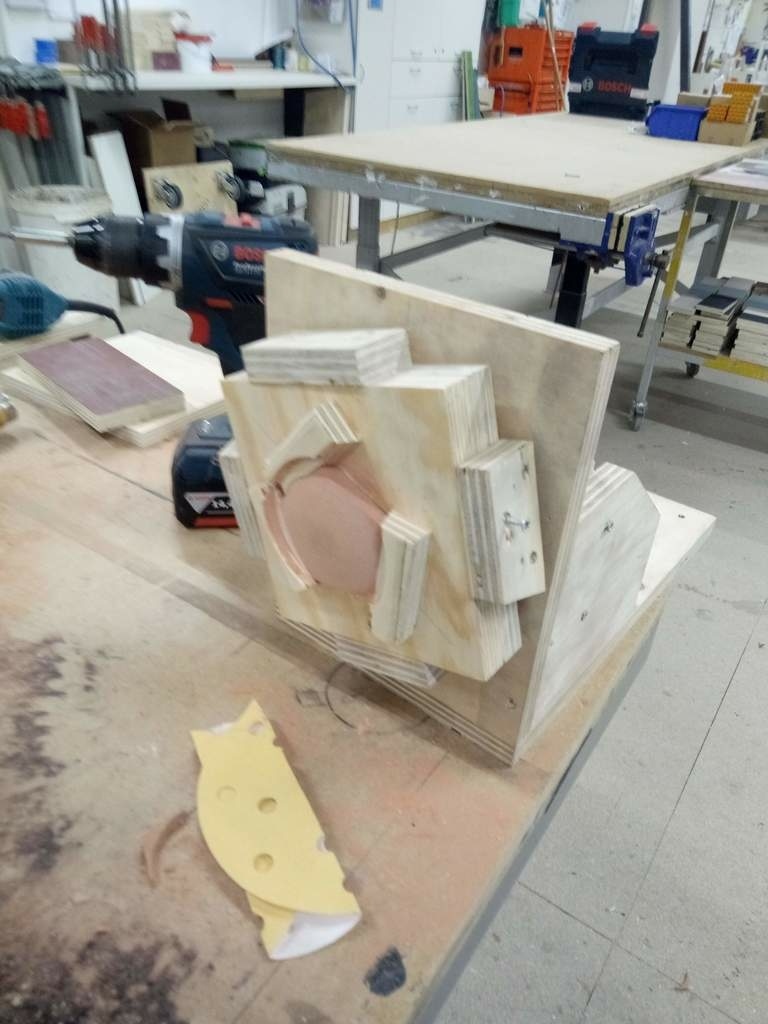

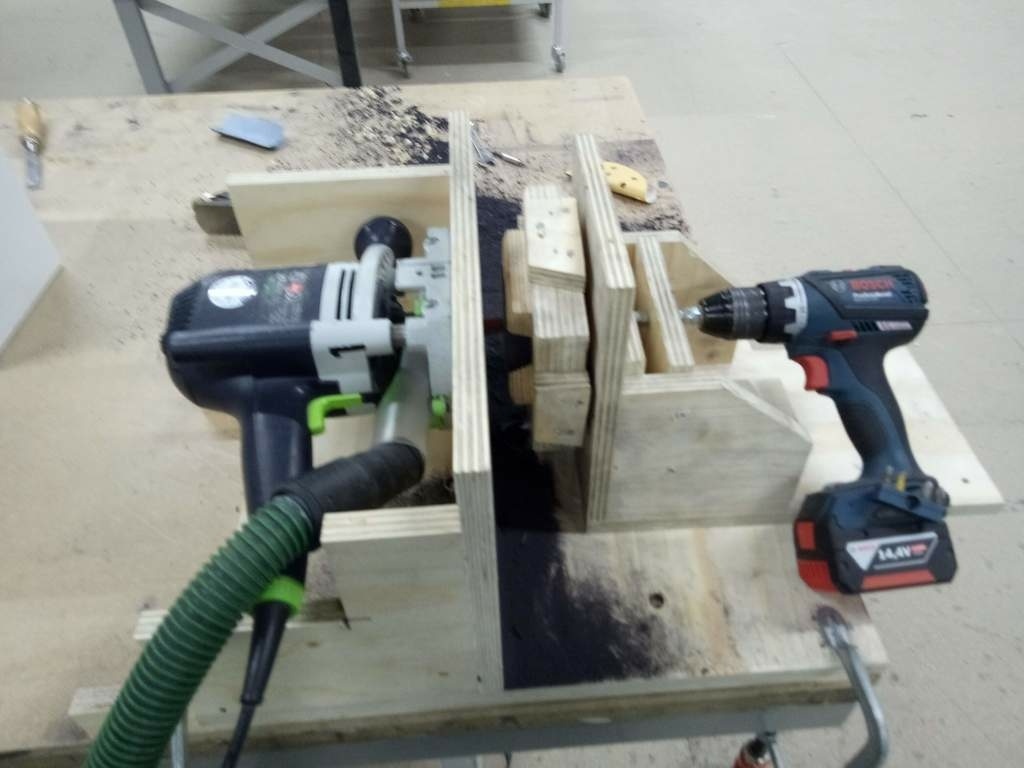

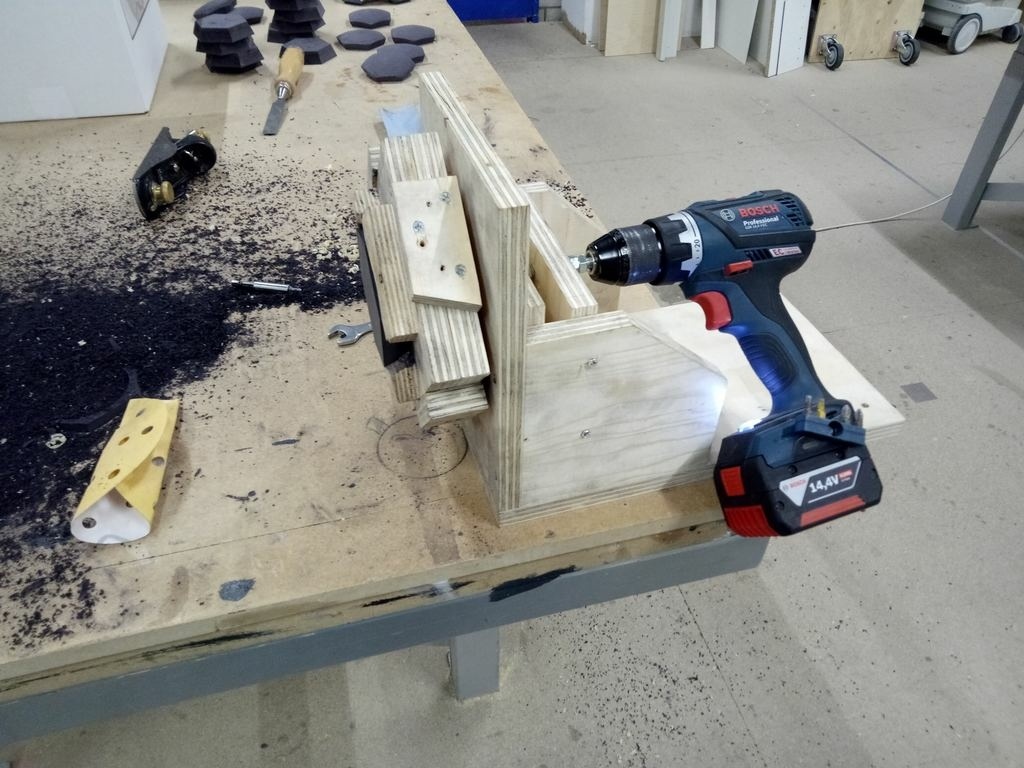

Pour cela, j'ai réalisé un gabarit avec la défonceuse.

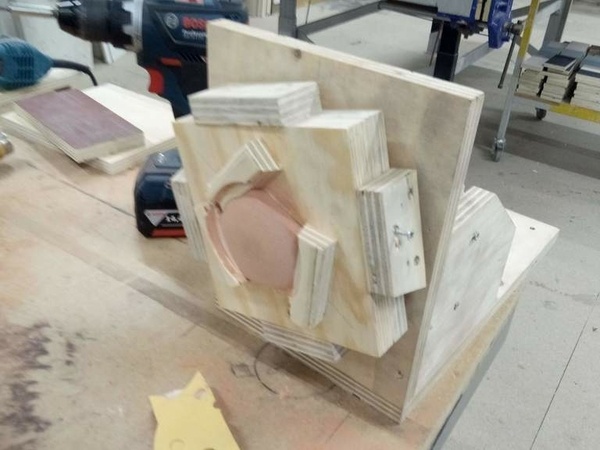

On fixe l'hexagone au centre d'une plaque carré à l'aide de 2 vis.
Cette plaque est ensuite fixé sur une autre plaque qui est relié à la visseuse.
La visseuse est installé sur un support qui tourne autour d'un axe situé à 110 mm de l'extrémité de la mèche.

Publié

Partager

Découpe des hexagones

On continue par découper les 20 hexagones

Pour découper les hexagones, il faut incliner la lame à 20.77°.

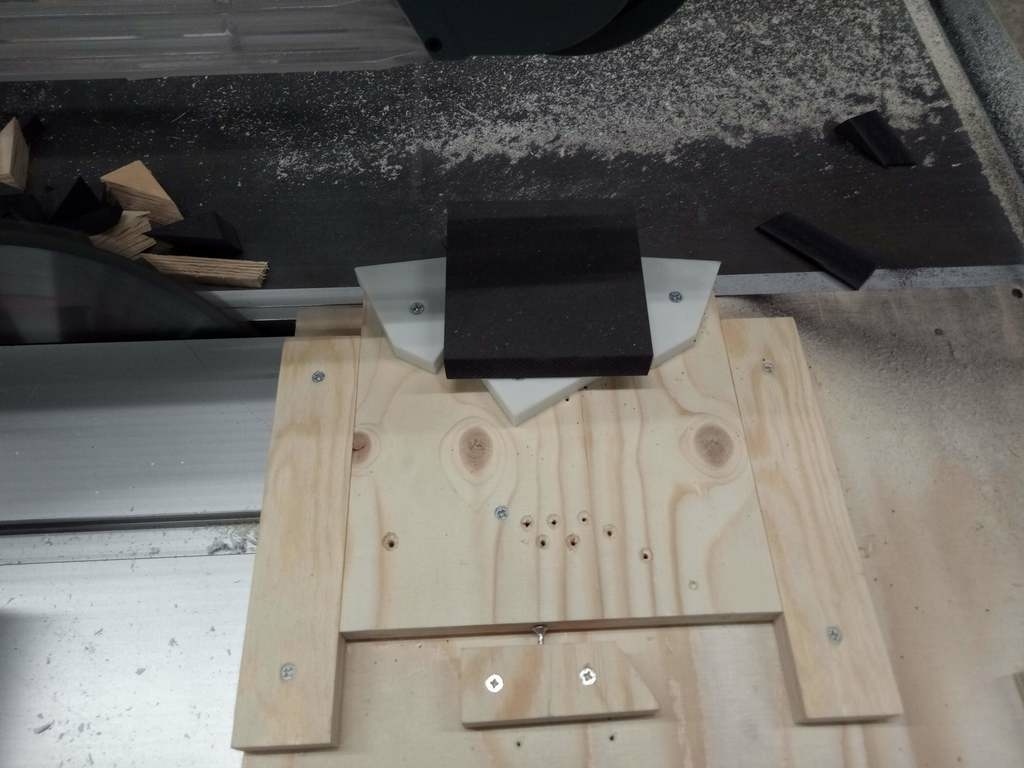

Pour cela, j'ai commencer par couper des carrés de 100 mm de coté dans du valchromat noir de 22 mm.

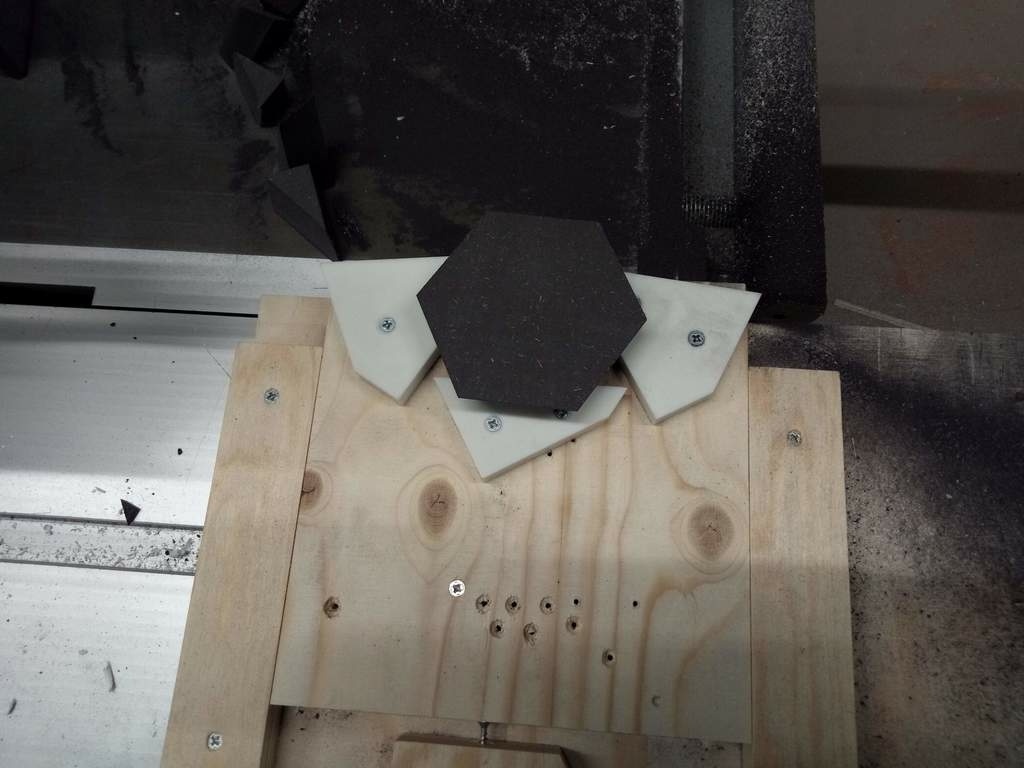

Je fixe ensuite ma pièce maitre en dessous avec 2 vis.
Cette dernière viens se positionner dans un emplacement avec le moins de jeu possible sur un gabarit réglable.

En effet, le panneau du dessus peut bouger afin de s'approcher ou de s'éloigner de la lame de scie. Cela permet de réaliser des hexagones de différentes tailles et donc nous permettre d'obtenir un hexagone avec des arêtes de 48.1 mm.

On réalise une coupe on sort la pièce on la tourne de 1/6 ème de tour et on recommence jusqu'à obtenir un hexagone.
On vérifie la longueur des arêtes, si ce n'est pas bon on recommence jusqu'à obtenir des arêtes de 48.1 mm.
Il m'a fallu pas moins de 8 réglages pour obtenir la bonne longueur d'arêtes.

Une fois le gabarit réglé, on réalise les coupes sur les 20 hexagones + quelques pièces en plus en cas d'éventuels problèmes qui pourrait arriver ensuite mais aussi afin de réaliser les différents pointages à venir.

Publié

Partager

Réalisation quart de rond sur les arêtes

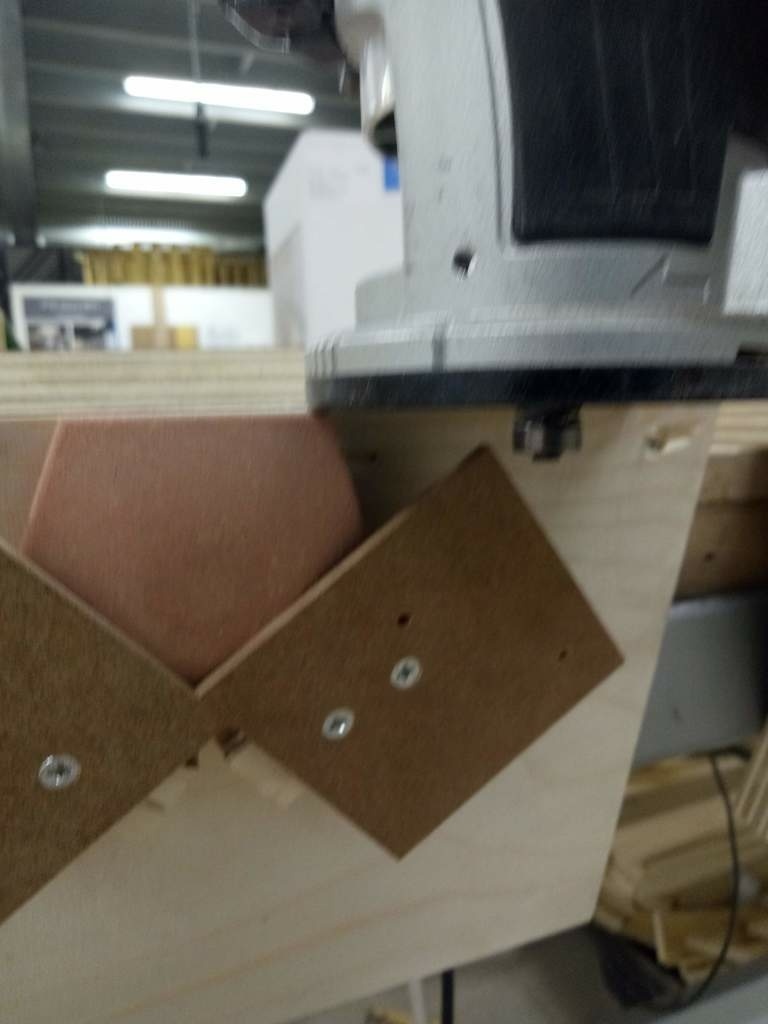

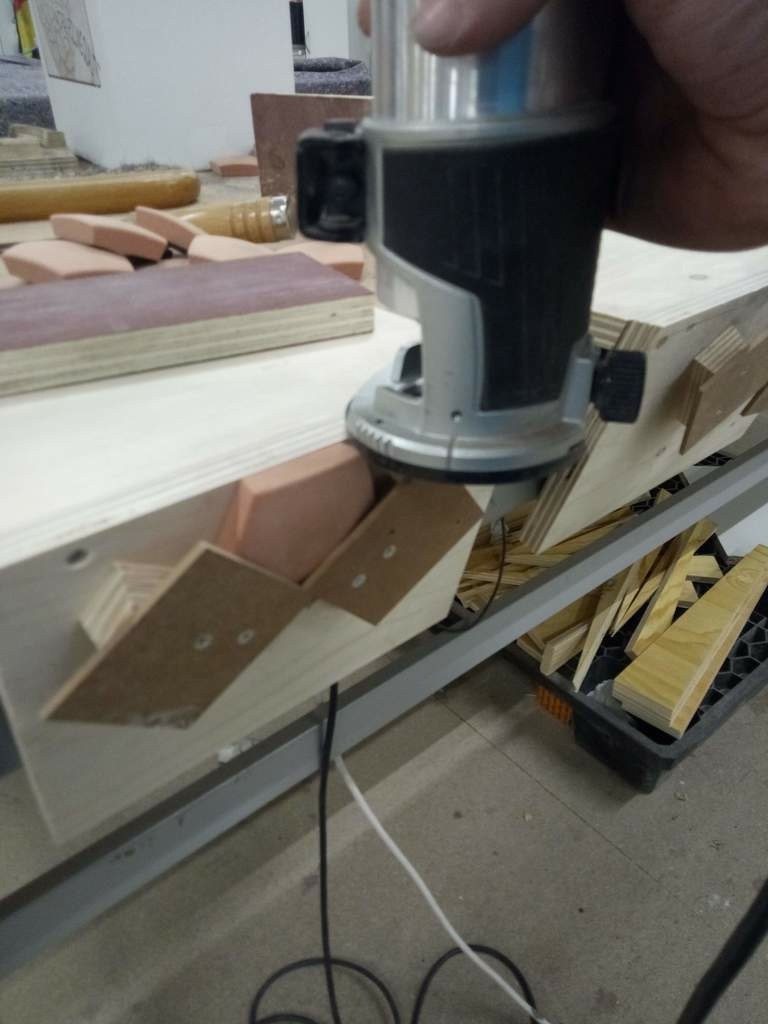

Je réalise ensuite un quart de rond de 2 mm sur les arêtes des hexagones afin que l'on ai l'impression que le ballon ai été cousu.

Sur les photos il s'agit de la réalisation du quart de rond sur les pentagones mais le principe est le même pour les hexagones.

Publié

Partager

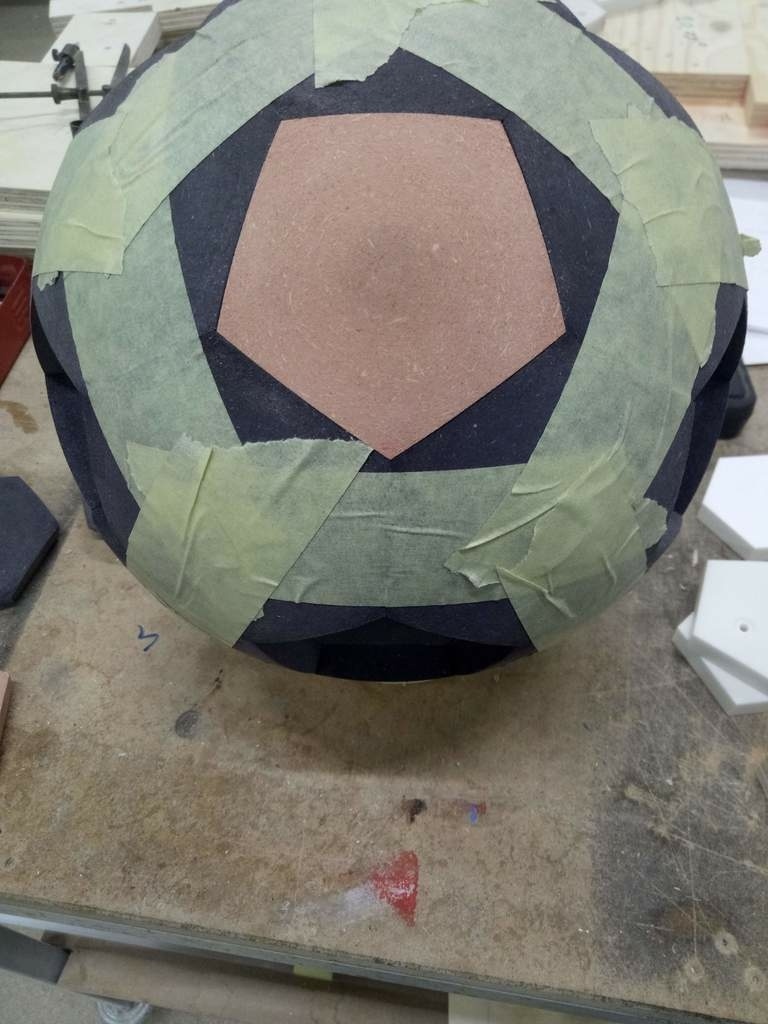

Collage des pentagones

Une fois les pentagones ajusté, on les colle à plat joint dans leurs emplacements respectifs.

Publié

Partager

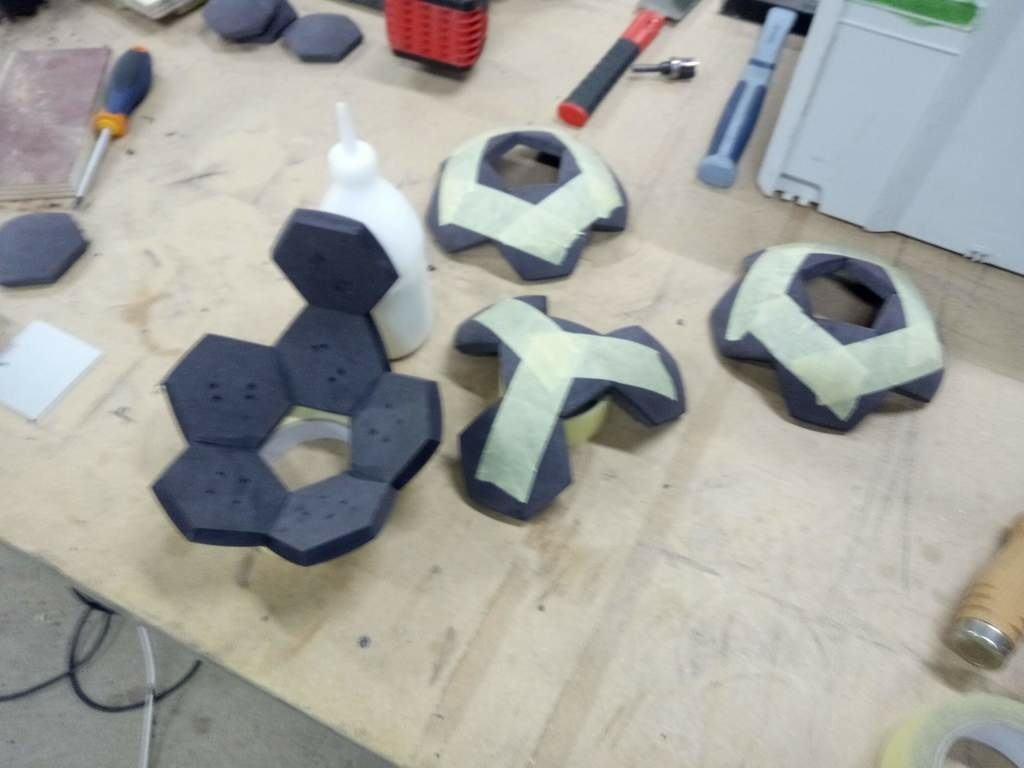

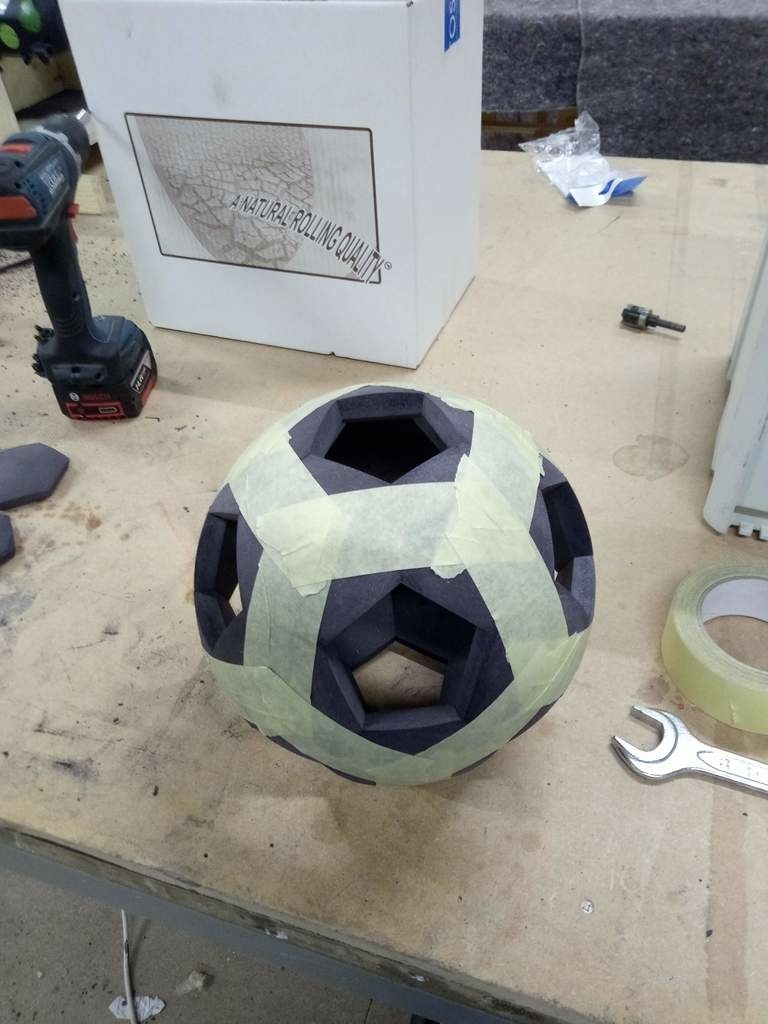

Collage des hexagones

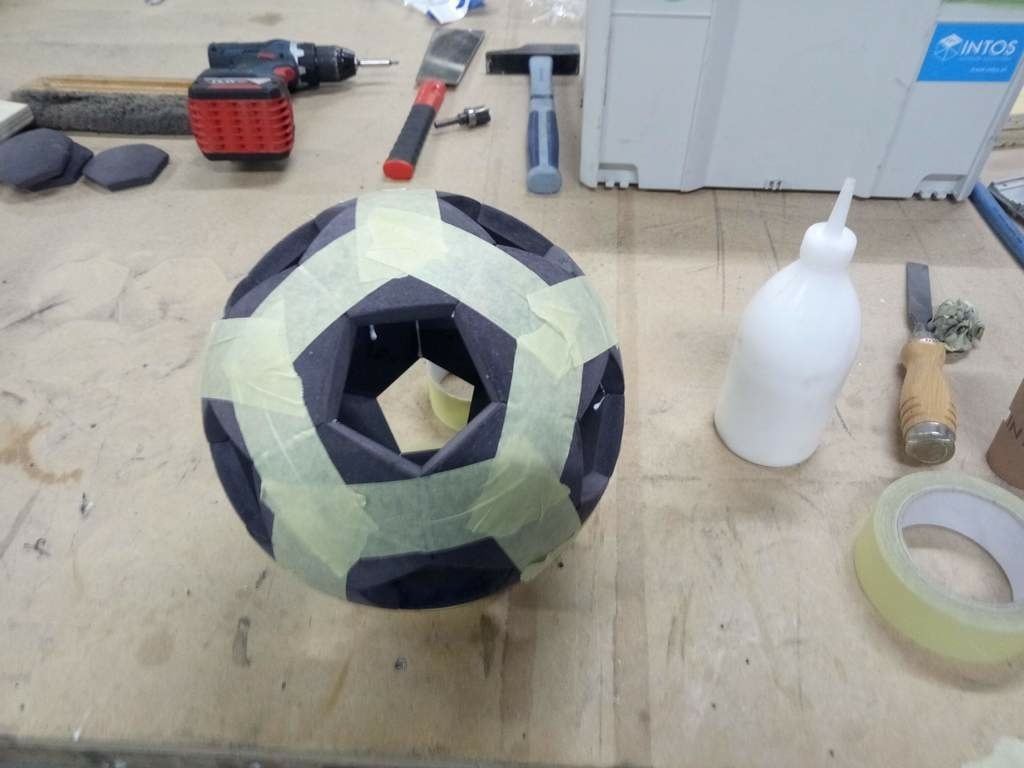

Pour le collage, j'ai choisi de coller à plat joint car je n'avais pas beaucoup de matière sur mes chants pour réalisé un assemblage.

J'ai donc commencé par collé 3 série de 5 hexagones et les 5 derniers seront collé lors du collage final.

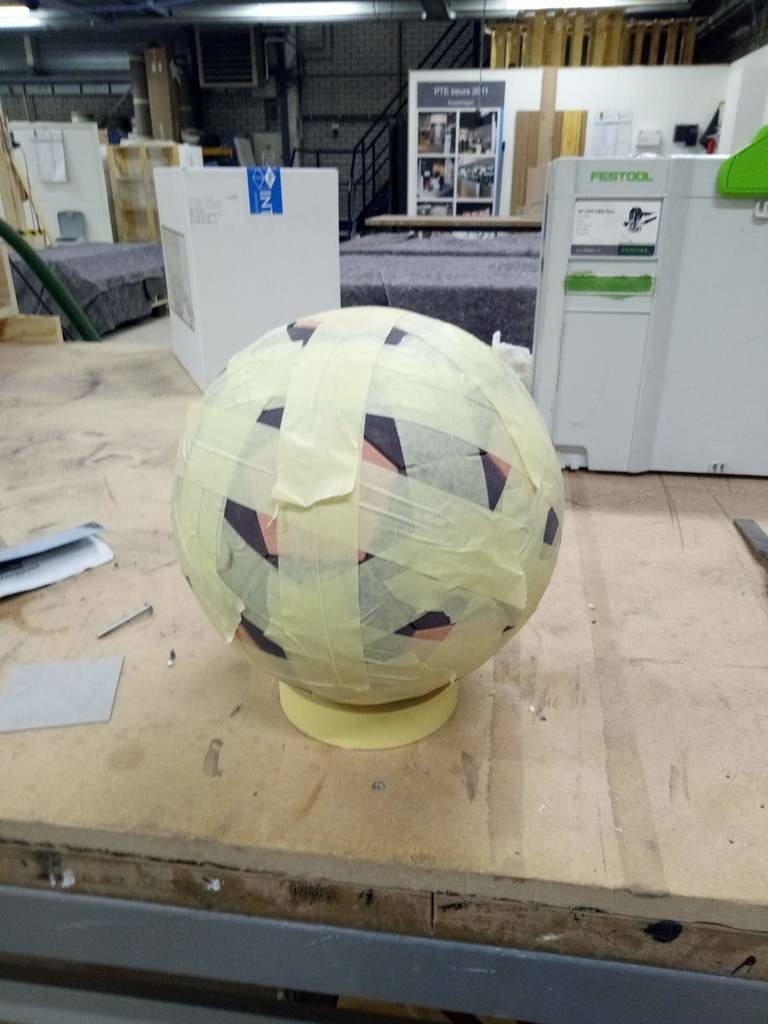

Toutes les pièces ont été serrées avec du scotch

Publié

Partager

Découpe des pentagones

pendant que les hexagones sèchent, ont réalise les pentagones.

Sur le même principes que les hexagones, je fixe ma pièce maître sous un carré et je réaliser mes 5 coupes à la scie à format avec la lame incliné à 16.74°.

Il faut faire en sorte que les arêtes du dessous du pentagone arrive au même niveau que les arêtes des hexagones lorsqu'on le positionne. Cela permettra de garder le même pointage pour réalisé les arrondis.

Je n'ai malheureusement pas de photos de cette étape mais j'espère que vous m'avez compris 😂

Publié Mis à jour

Partager

Réalisation de l'arrondi sur les pentagones

On continue en réalisant les arrondis sur les pentagones. On utilise pour cela le même gabarit que pour les hexagones, il suffit juste de prendre une nouvelle pièce carré pour y fixé le pentagone.

Publié

Partager

Réalisation quart de ronds sur les pentagones

Avant de réaliser les arrondis, on essaye un à un les pentagones et on les ajustes si besoin afin qu'ils rentre parfaitement dans leurs emplacements.

Puis on réalise le quart de rond de 2 mm sur les arêtes.

Publié

Partager

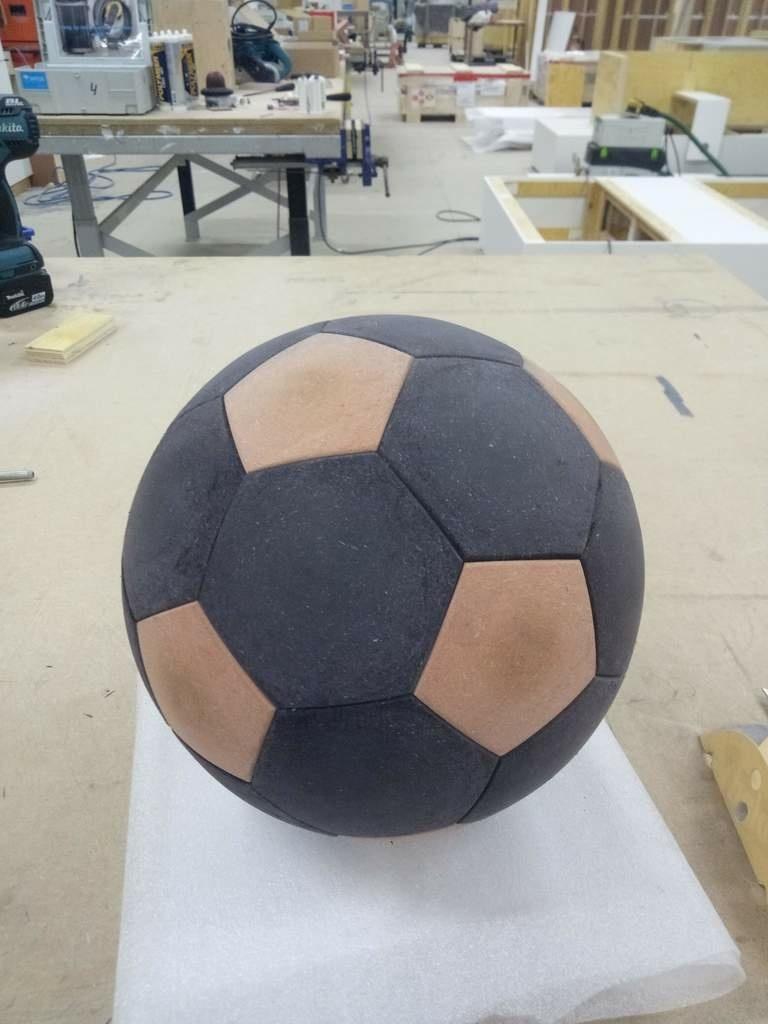

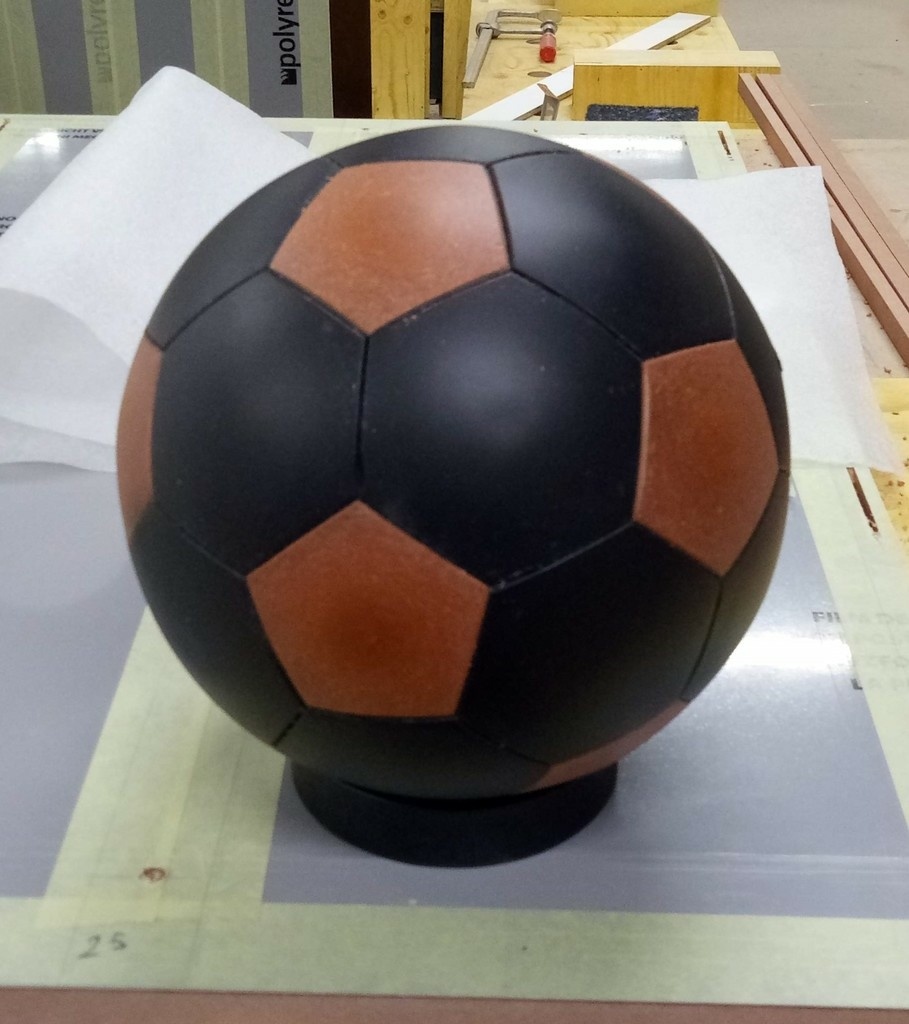

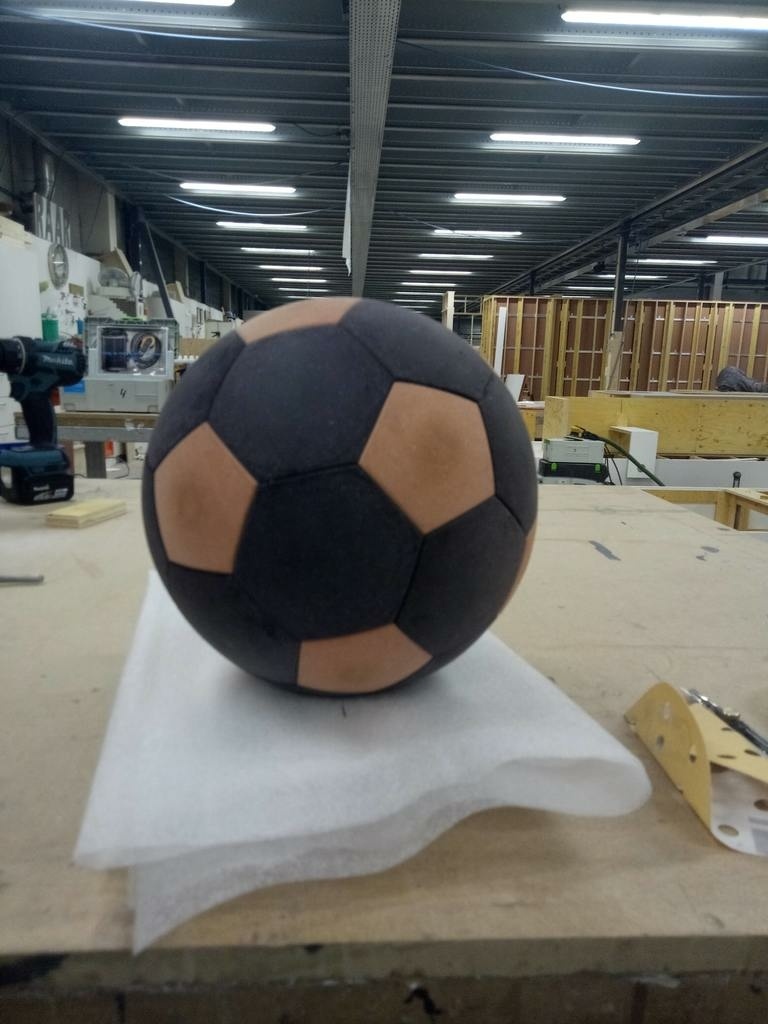

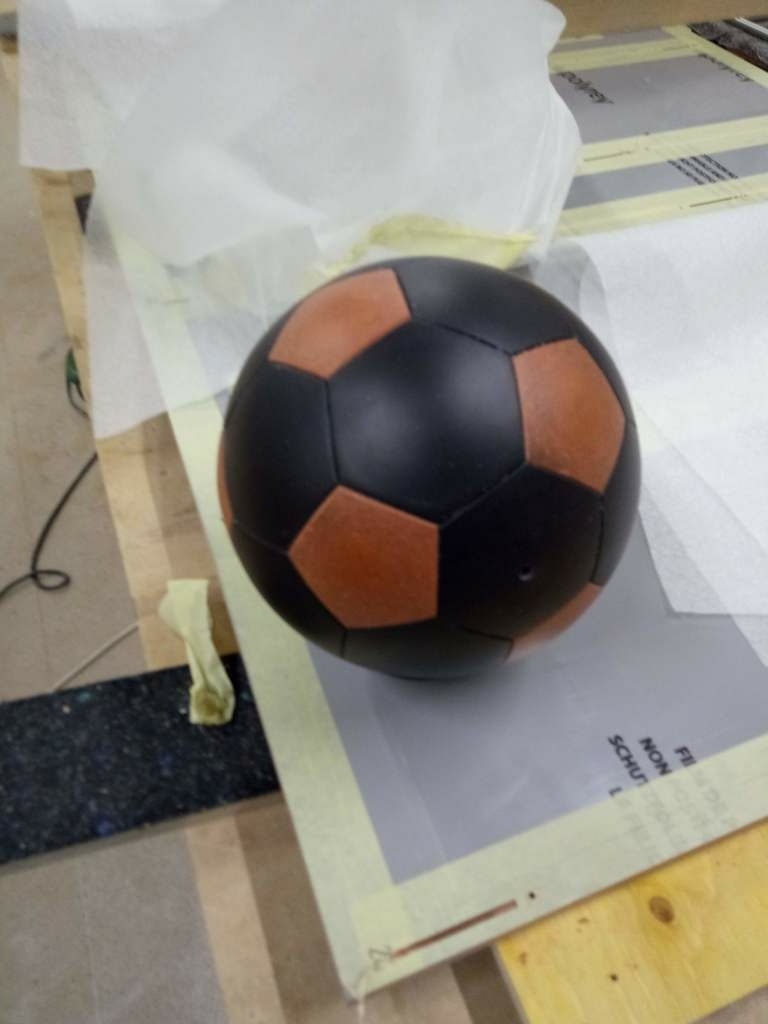

Finition

j'avais pris soin lors de la réalisation des arrondis de poncer les faces au papier de verre de 120, (ça va plus vite!!)

Une fois le ballon collé on ponce toutes les faces une à une au 180 afin de retirer les éventuelles trace de colle et préparer ainsi le médium à recevoir le vernis.

J'ai également réalisé un socle en valchromat noir pour evité que le ballon ne roule partout!!!

Le ballon à reçu 2 couche de vernis mi-satiné mi-mate

Publié
