Bruno47

Restauration dégauchisseuse raboteuse

  Ce pas à pas présente un projet en cours de réalisation.

Restauration dégauchisseuse raboteuse

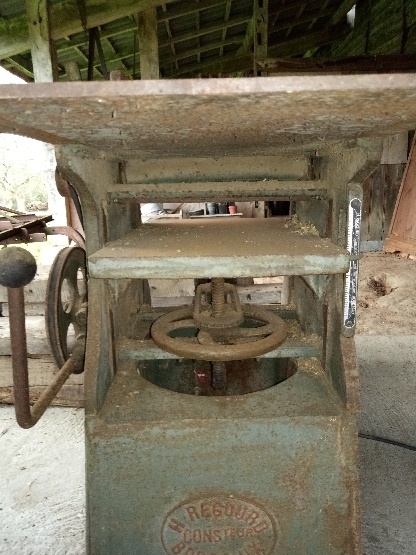

Je m'attaque enfin à la remise en état d'une ancienne dégau rabot (H.Regourd) achetée sur le bon coin.
N'étant pas un expert,je vais faire au maximum de mes capacités.

  • Rattaprage des tables (rouille).
  • Changement des courroies.
  • Peinture.
  • Le reste sera réalisé suivant l'avancement des travaux.

N'hésitez pas à me faire part de vos conseils.

Liste des articles

Mis à jour

Partager

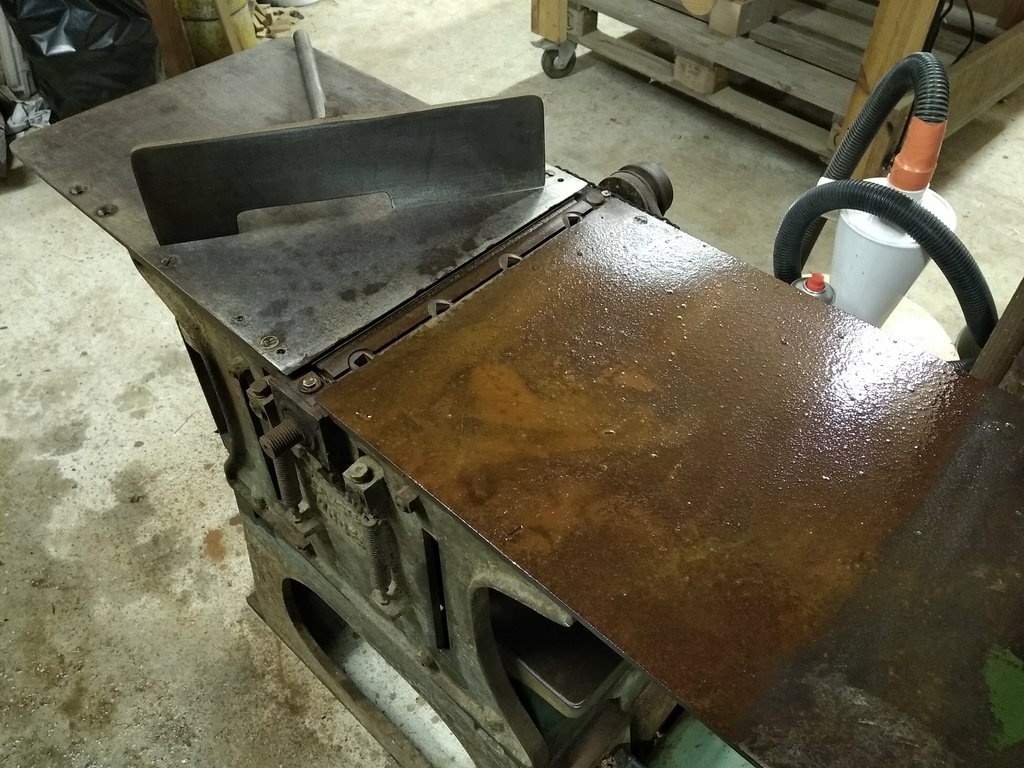

Rattaprage des tables

Voilà le début des travaux.

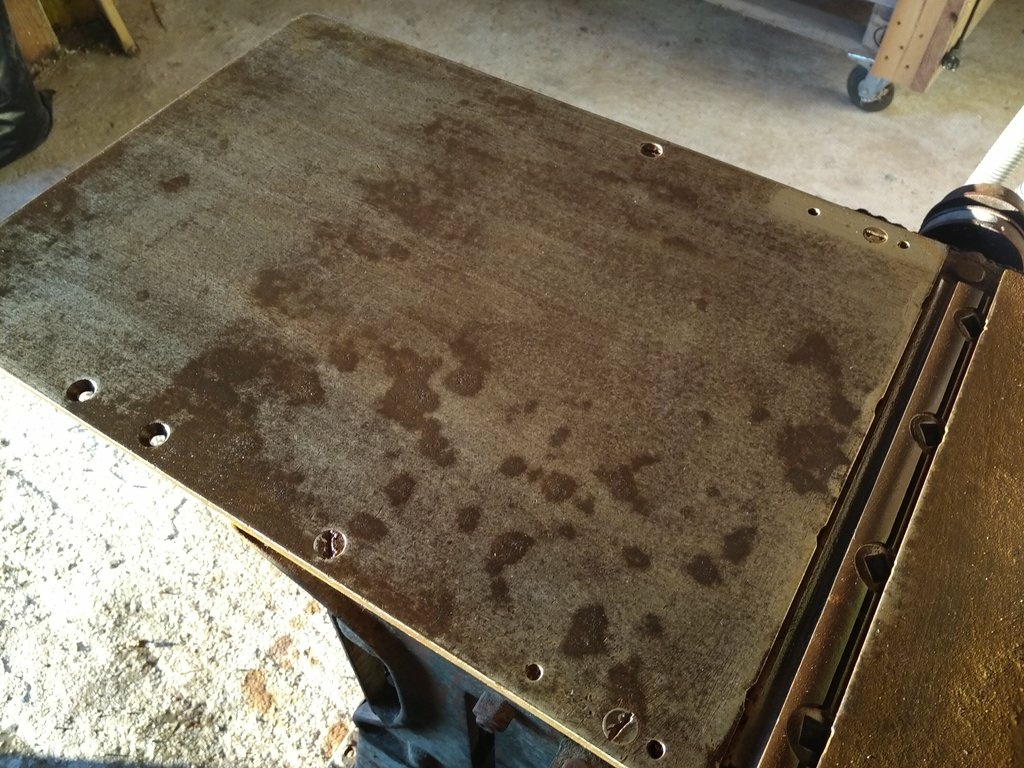

  • Nettoyage des tables aux dégrippants en abrasifs grains 80 d'abord à la main.
    Ensuite abrasifs grains 80 sur petite ponceuse vibrante et je suis descendu au fur et à mesure 100,120,180,240 et je pense 1000 le dernier (pas écrit au dos de la feuille).
    Il reste des tâches.
Publié

Partager

Nettoyage

Et on continue !!

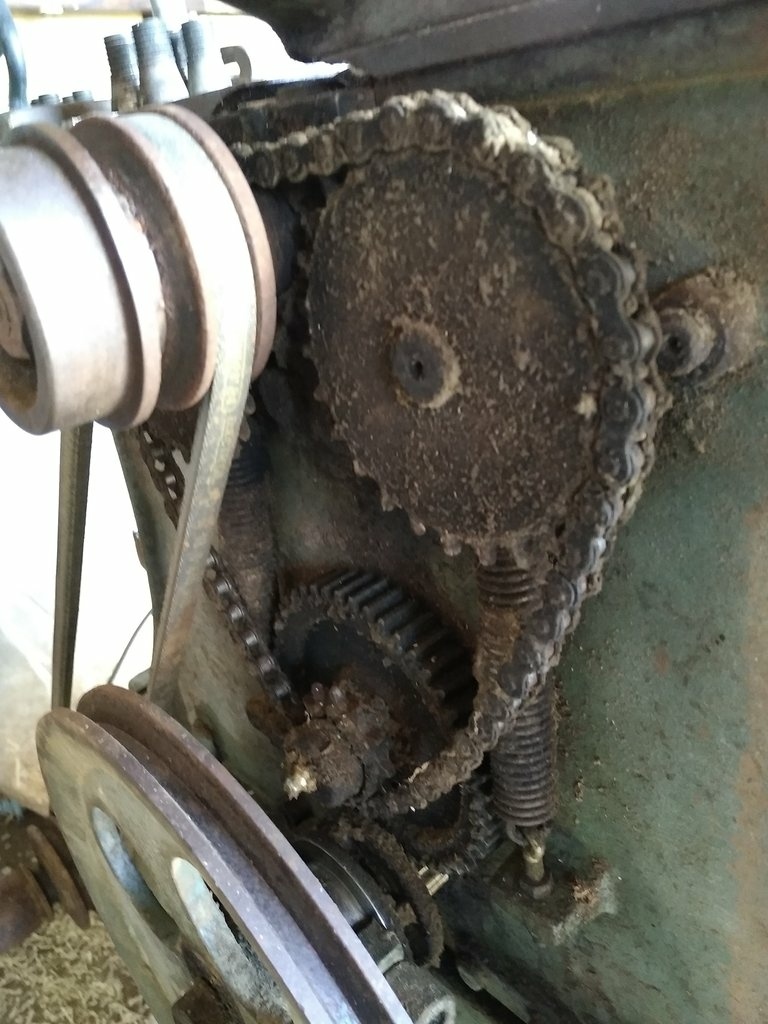

  • Nettoyage et lubrification des parties mécanique de l'arbre et des entraîneurs.

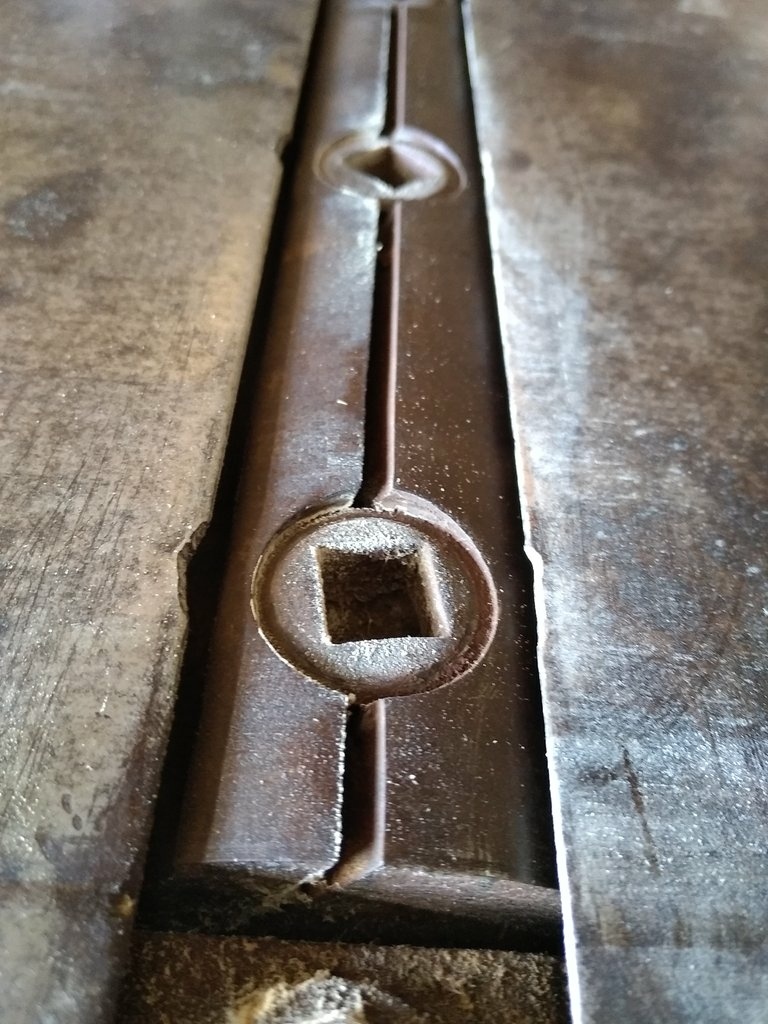

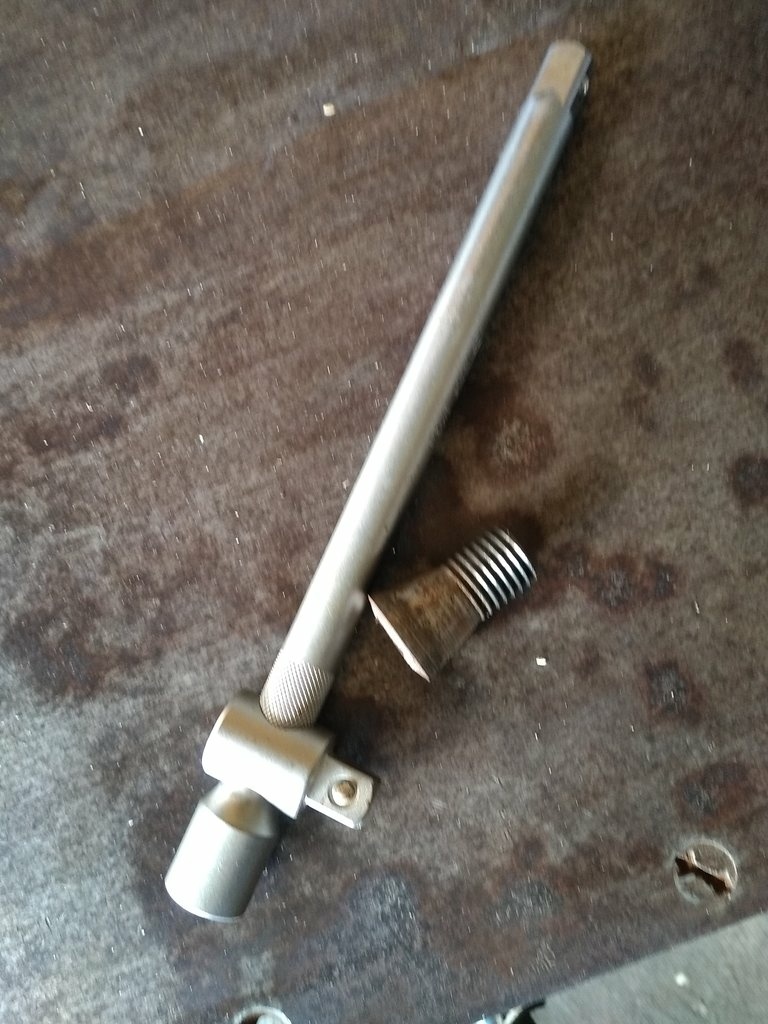

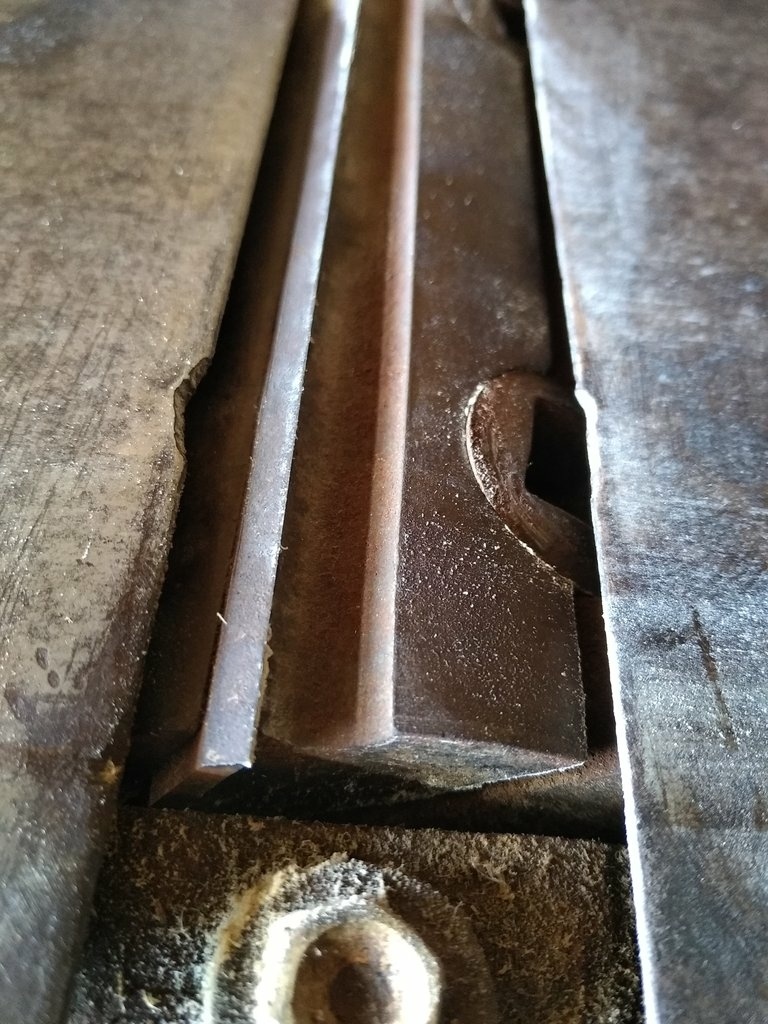

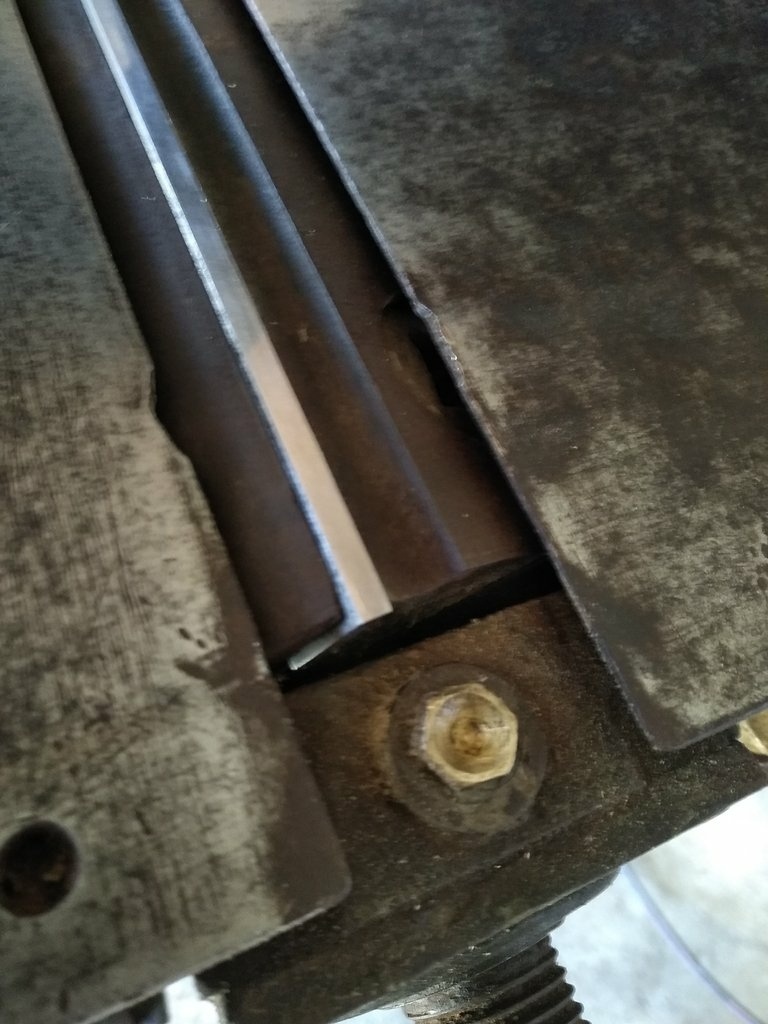

  • Dépose des fers et vu que la clé de démontage n'était pas livrée avec la machine,il a fallu être inventif.
    Par contre je sais d'avance que je vais me faire c... pour les régler 😤 au remontage.

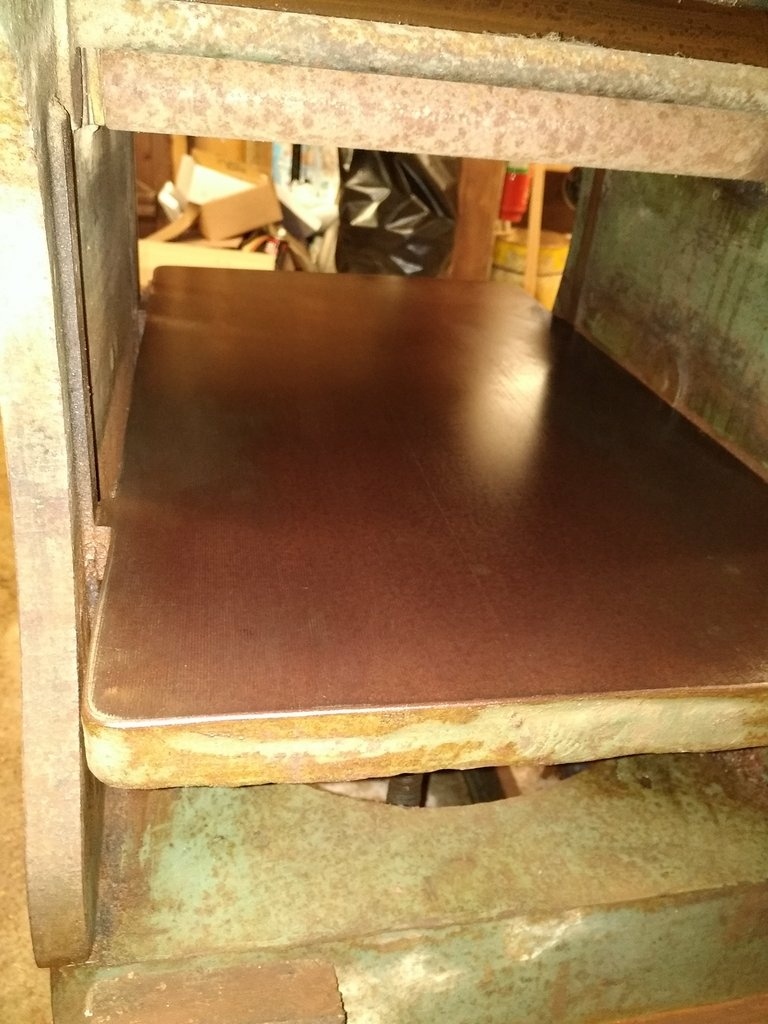

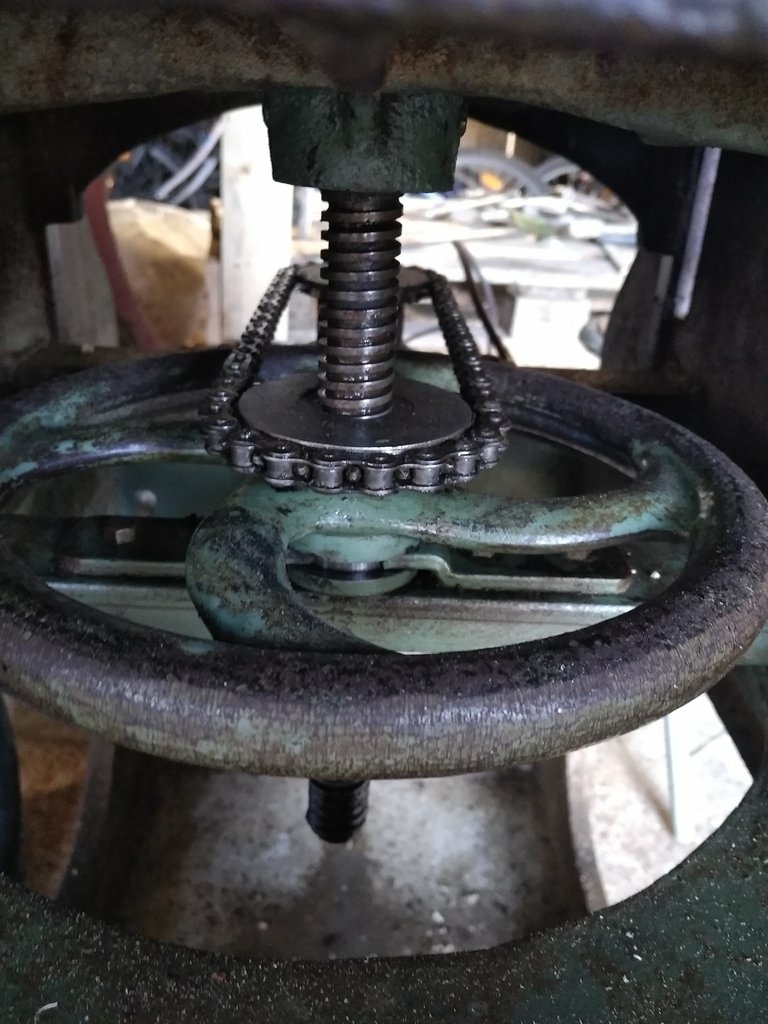

Nettoyage du système de monter de la table de rabotage.

Publié Mis à jour

Partager

Affûtage des fers

En suivant les conseils avisés d'Étienne, j'ai affûter mes fers (d'origine) , mais je suis sur la réserve.

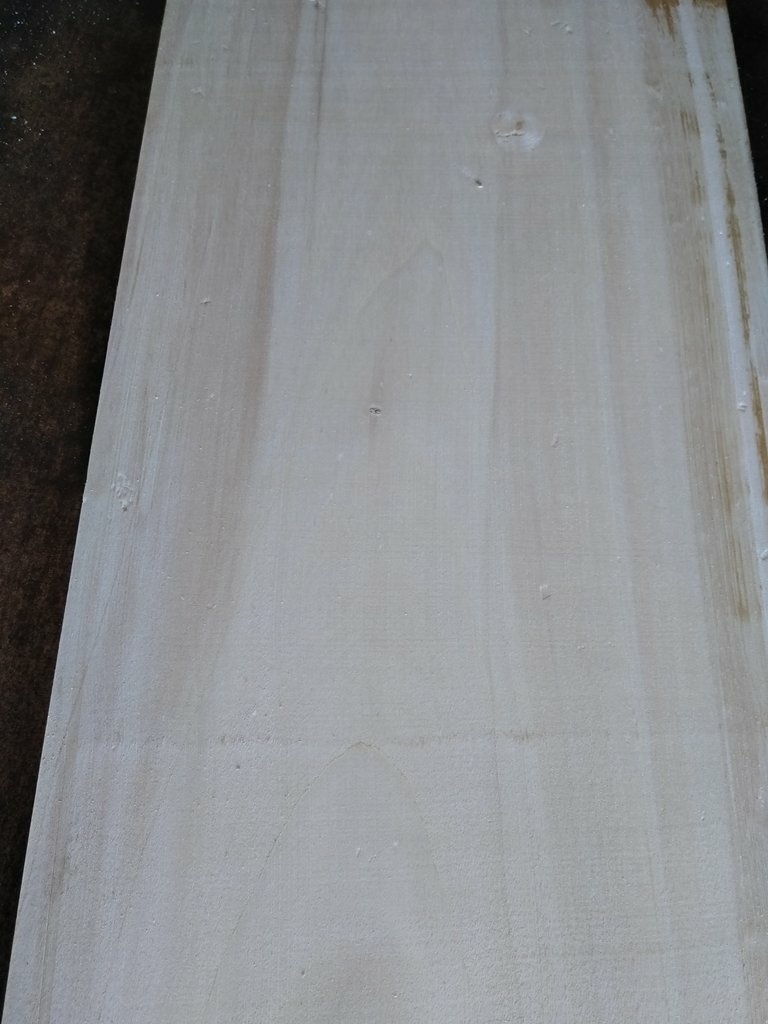

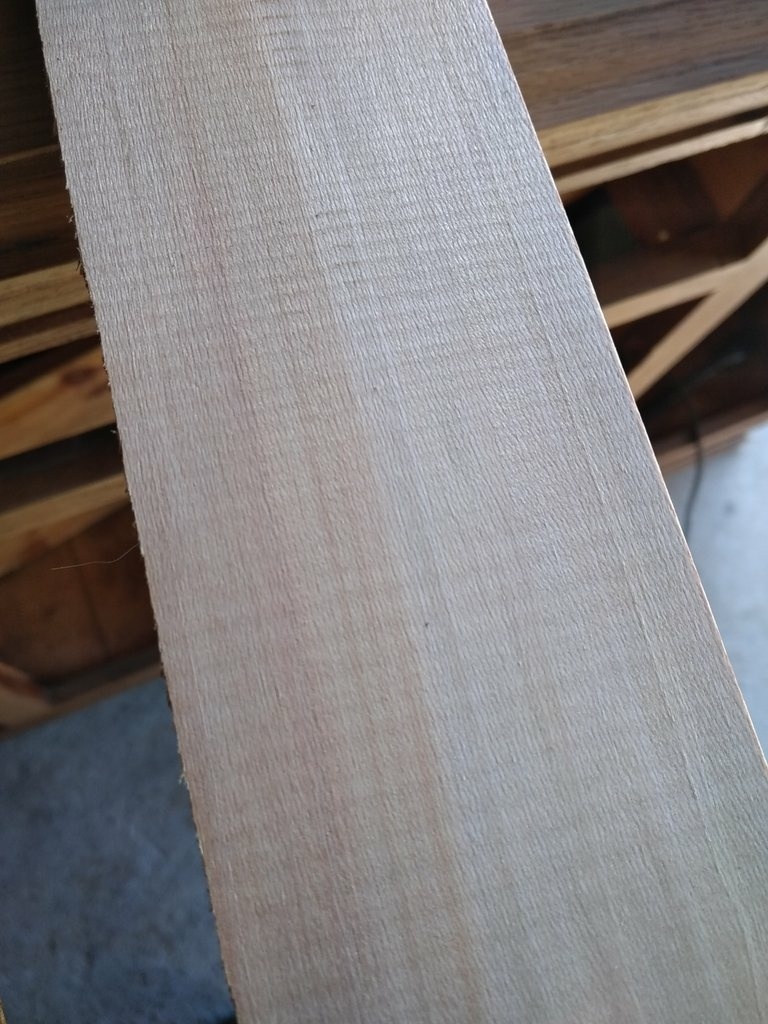

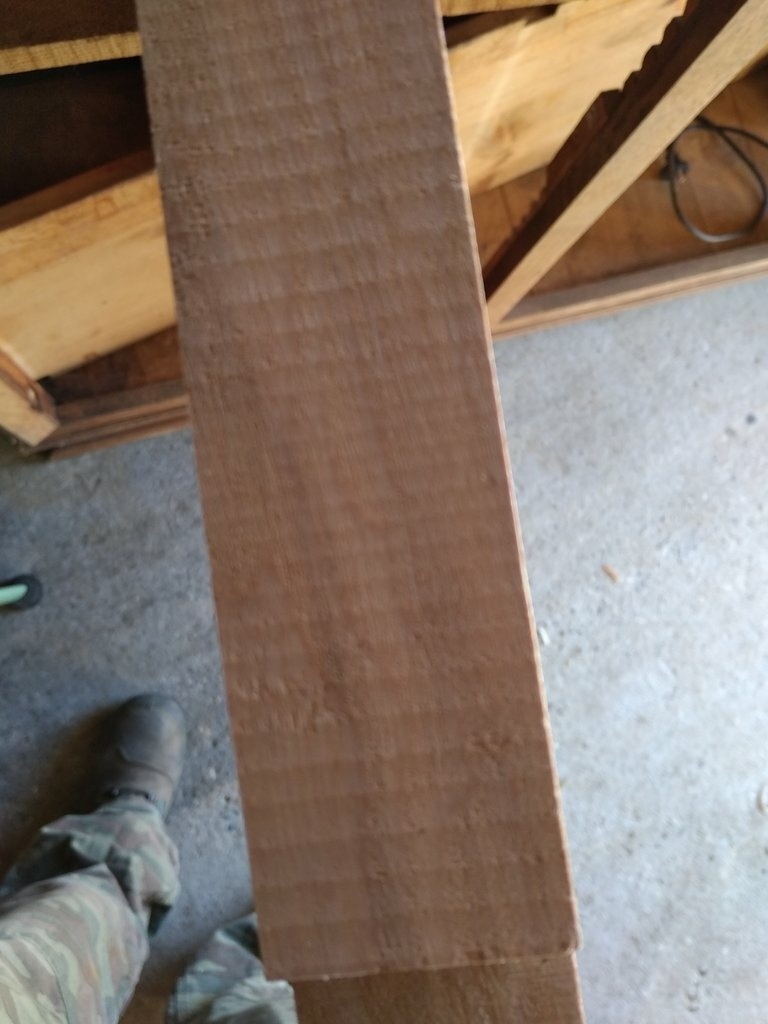

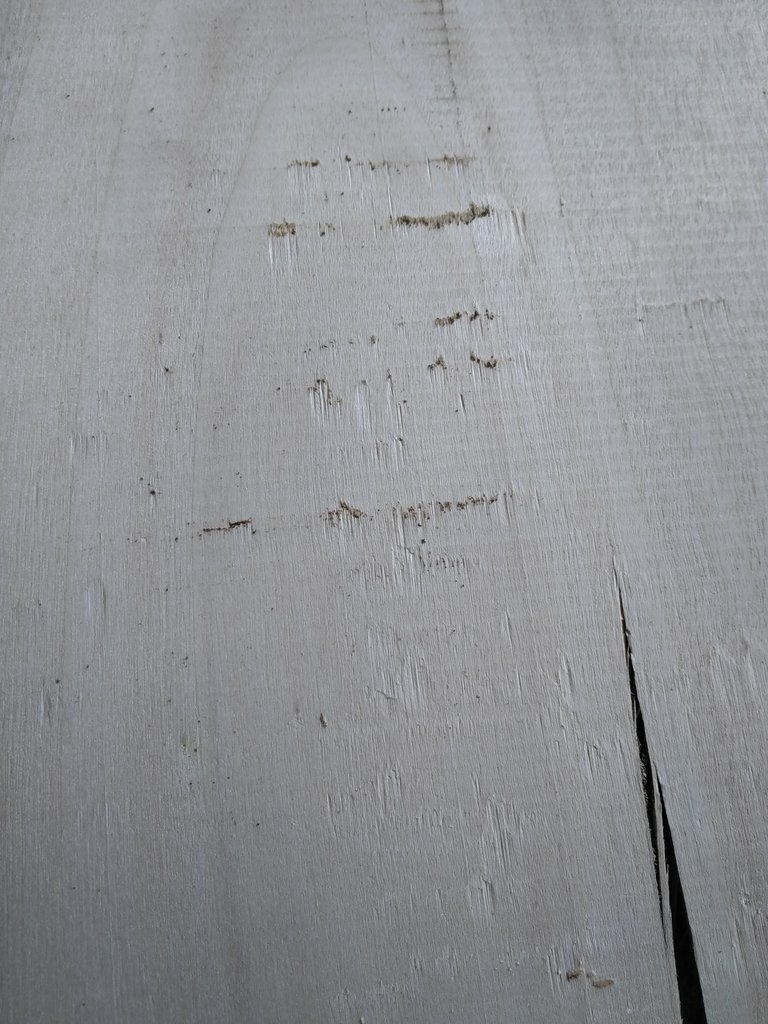

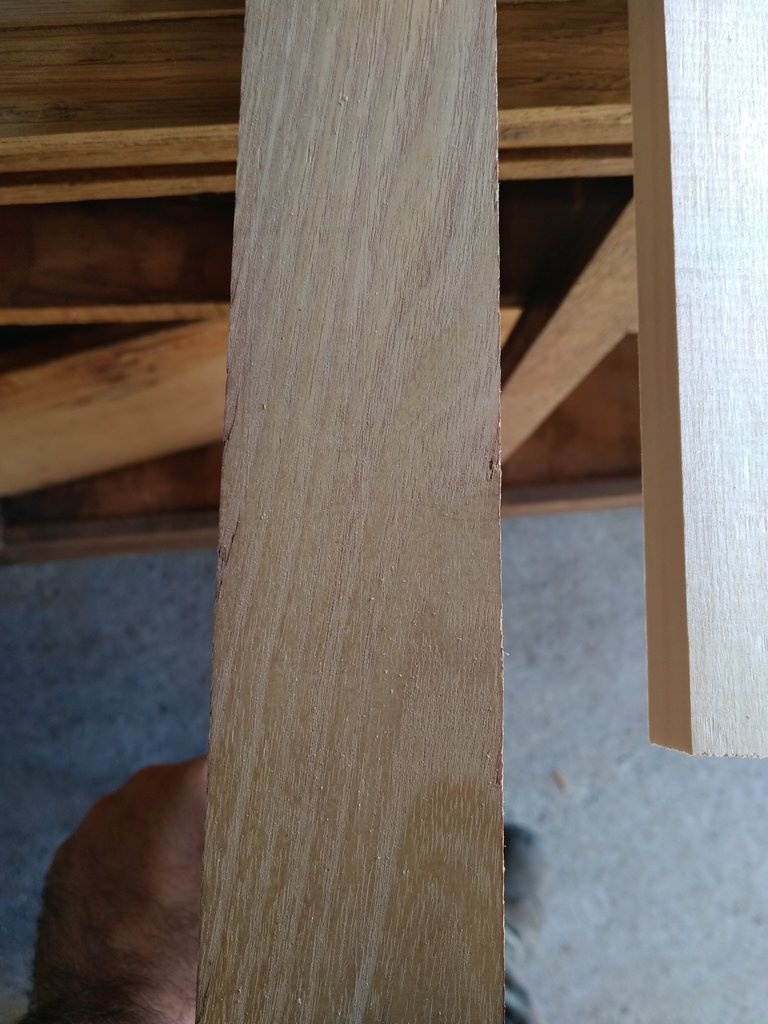

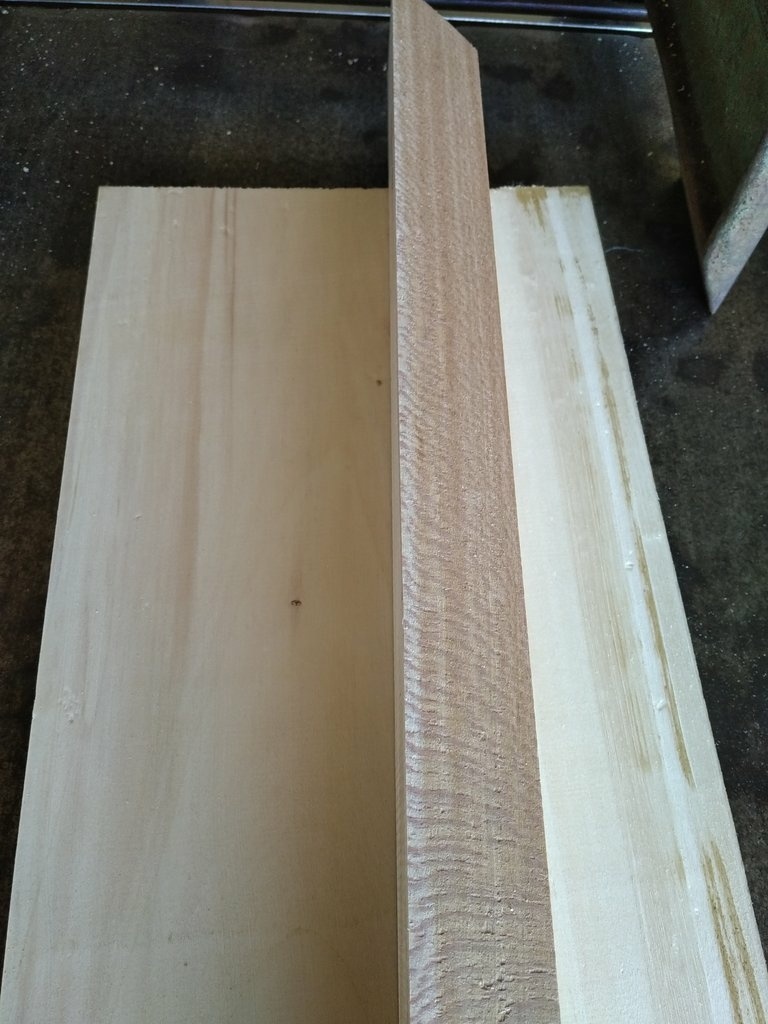

Sur les photos (que j'ai zoomée volontairement) on voit un peu d'arrachement sur le peuplier, sur le frêne et le hêtre des "vagues" et rien sur le robinier.
D'après vous,il faut les faire affûter par un professionnel ? Où c'est autre chose ?

Publié

Partager

Graisseur ou huileur

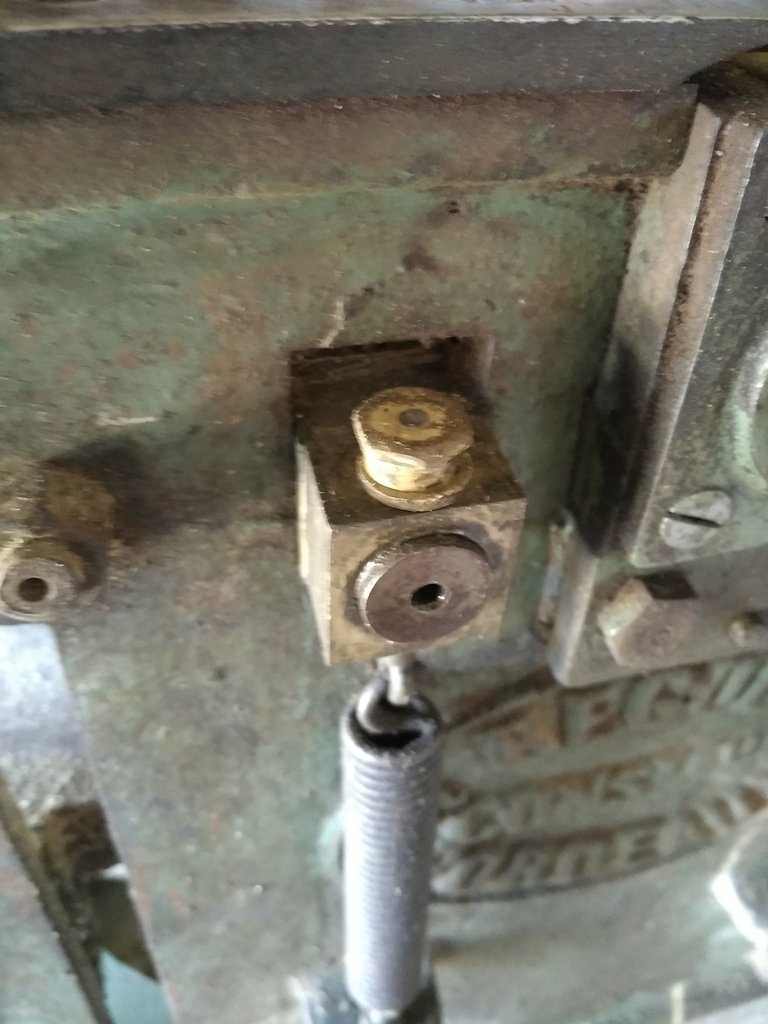

Démontage et nettoyage de tous les graisseurs (merci pour le conseil 😉).
Mais je mets des photos, graisseur ou "huileur",je ne connais pas ce système.
La partie centrale est un axe avec un ressort pour les entraîneurs et pour l'arbre porte fer pas d'axe central, comme un bouchon (bain d'huile???).
Les autres pas de problème graisseur classique.
Tout tourne comme une horloge.

Publié

Partager

Enfin la suite

Ça y est,je reprends.

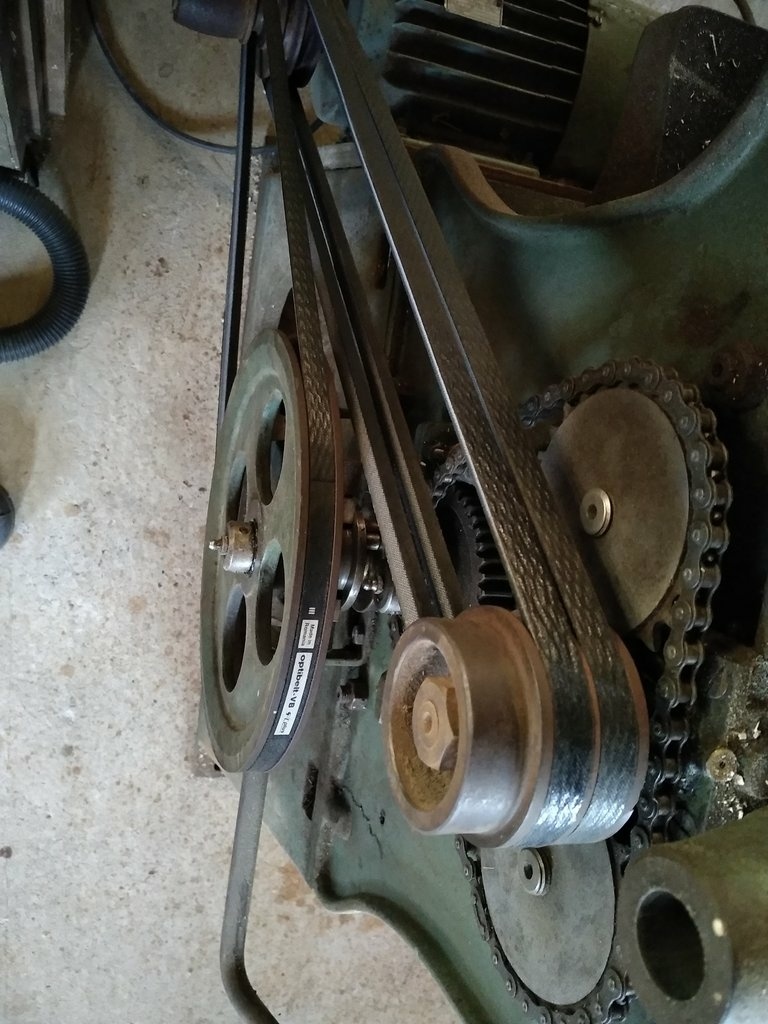

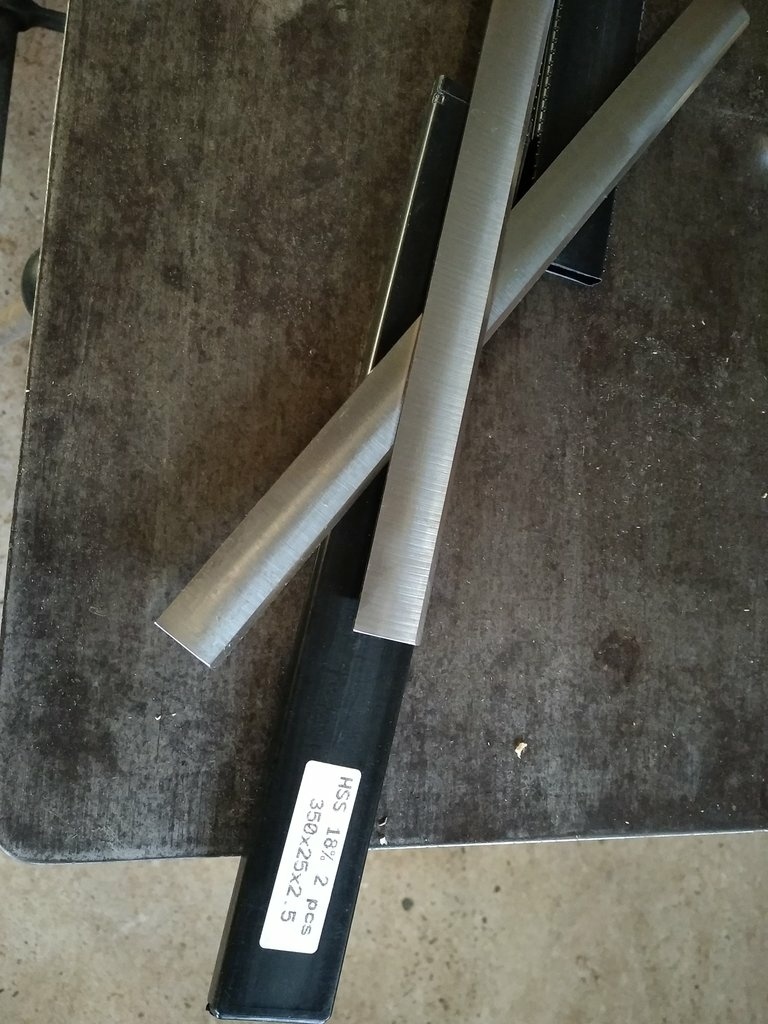

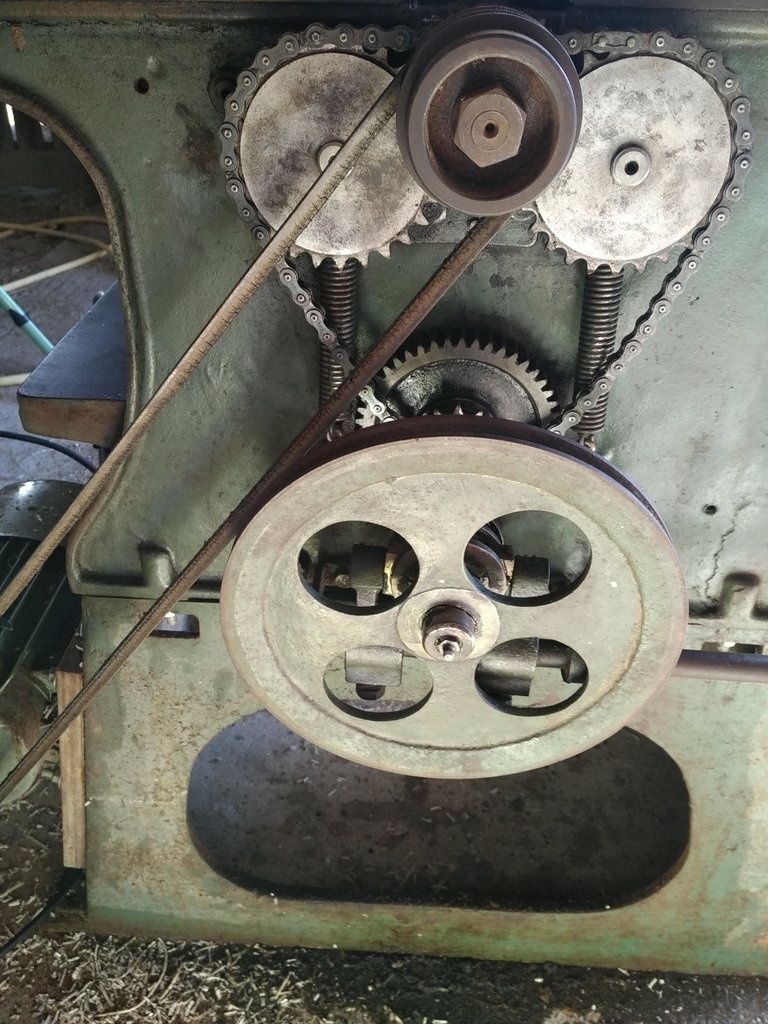

Mes nouveaux fers sont arrivés ainsi que les nouvelles courroies.
Je peux ENFIN tout monter et ENFIN essayer la partie rabotage.
Reste le capot d'aspiration à créer.

Publié Mis à jour

  Ce pas à pas présente un projet en cours de réalisation.


Discussions

Bruno47 a publié le pas à pas "Restauration dégauchisseuse raboteuse".il y a 2 mois
AntoineJ


Bonjour,
C'est un projet ambitieux et économique. Cependant je pense que l'idée de poncer les table qui sont à l'origine bien plane les déformeront. Pour enlever la rouille je t'aurai conseiller une produit à appliquer au pinceau qui enlève la rouille, de ce style
Bonne continuation à toi et bonne chance !

Bruno47


Bonjour Antoine, merci pour les encouragements et le lien.
En y allant doucement il n'y a que la couche superficielle de rouille qui a sauté ,l'acier est bien trop dur pour mes papiers abrasifs et le dégrippant à bien joué son rôle de décapant lubrifiant.
Je n'ai même pas rayé les tables.

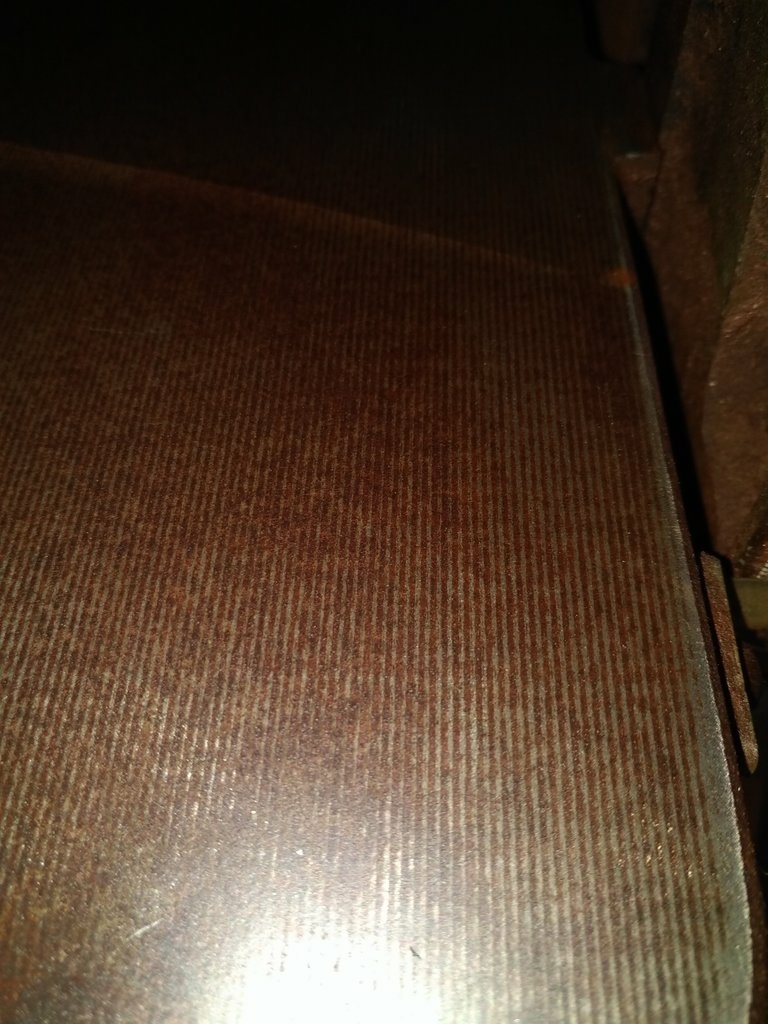

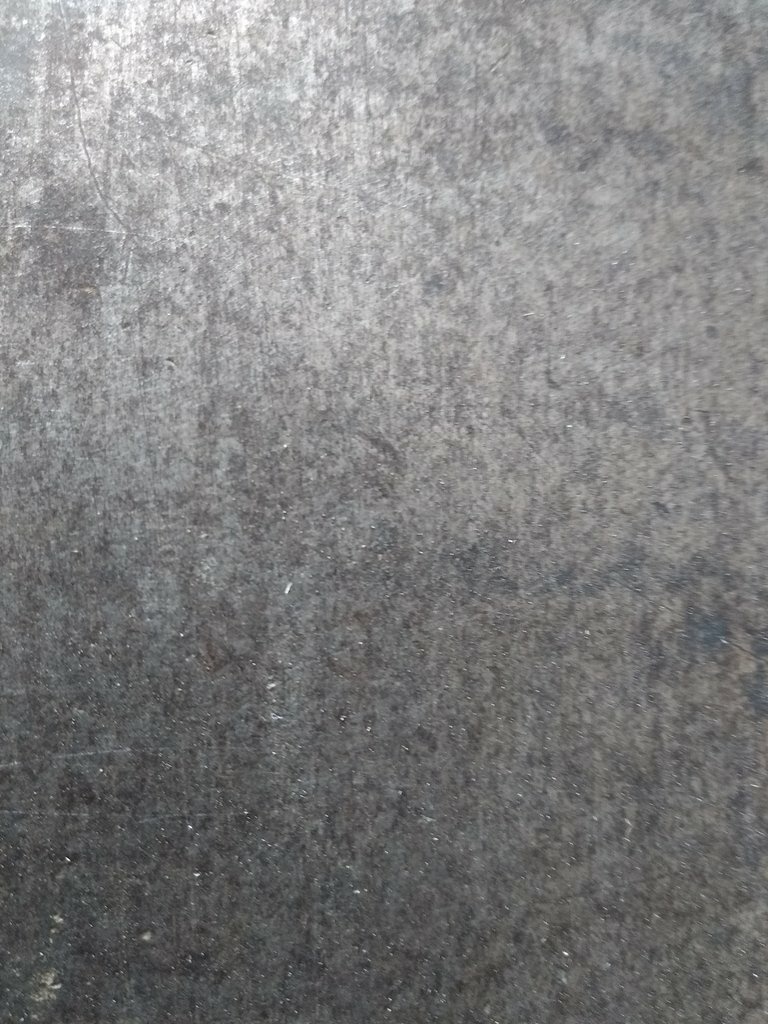

Je vais te joindre une photo de près.

sylvainlefrancomtois


belle mamie !!! simplicité efficacité ! tu vas la repeindre ??

Bruno47


Bonjour Sylvain,
j'entends repeindre les éléments verts fanés.
Nettoyage les surfaces peintes, passer un coup d'anti rouille et essayer de trouver un vert martelé.

Rouzbi

Bonjour bruno47 , regarde du coté des peintures hammerite.
tu devrais trouver ton bonheur. c'est ce que j'ai utilisé pour rénover ma scie a ruban. Une peinture plutôt solide.

Bruno47


Rouzbi merci pour le conseil,je vais regarder ça.

Raoul222

Joli projet, bon courage Bruno !

Bruno47


Merci Raoul222

Bruno47 a publié l'article "Nettoyage".il y a 2 mois
cocoM


Vive les vieilles mécaniques. J'ai commencé la mienne il y a quelques temps, et ça fait vraiment plaisir quand un tas de rouille reprend vie.

Le plus ch***t c'est les réglages de manière générale (surtout avec les vieux boulons qui grippent), surtout n'oublie pas de bien régler tes tables par rapport à ton fut avant de remettre des fers neufs et de les régler, si tu ne peux pas régler ta table de rabotage il faudra régler tes fers "de travers" pour qu'ils soient parallèles à la table de rabot, puis régler tes tables pour les aligner avec les fers. Par la suite quand tu devras changer tes fers, réglage par rapport à la table de sortie.
Attention aussi au réglage de la pression des rouleaux entraineurs, sur ces vieux modèles tu n'as pas de linguet antiretour ni de limiteur de passe, donc si la pression n'est pas suffisante, un retour mal placé peux te priver de descendance (ou pire), si la pression est trop forte, les planches vont systématiquement coller sur la table de rabot à moins de boire 10L de glissbois par projet.
Pour ajuster ça sur la mienne, j'ai mis beaucoup de pression, puis raboté une planche de sapin un peu fraiche en descendant la pression petit à petit jusqu'à ce qu'elle soit entrainée sans coller. Puis j'ai vérifié avec une planche de chene un peu tortueuse et en prenant exprès une passe bien trop gourmande qu'elle ne retournait pas à l'envoyeur au premier contact avec les fers. Bien sur le tout en libérant la trajectoire possible du projectile.

Bon courage.

Bruno47


Salut CocoM
Ouah super merci beaucoup pour toutes ces infos,moi mes tables sont fixes donc obligé de régler les fers direct sur le fût.
Pour les entraîneurs ce sont des tensions à ressorts alors je vais essayer ta technique.

En tout cas merci, c'est cool d'avoir quelqu'un qui est déjà passé par là.

Gcloarec

Je suis passé par là il y a quelques temps et je viens d'y repasser 2 semaine !

Après 2 ans d'utilisation un roulement de l'arbre a serré en plein travail !

2 semaine de labeur pour réussir à tout démonter remettre un nouveau roulement, refaire une pièce chez un tourneur... bon un gros bordel... conclusion ne faites pas comme moi j'ai tout simplement pas vu un graisseur pendant 2 ans et une restauration !! J'en reviens toujours pas de pas l'avoir vu avant, ça ma couté cher !

sylvainlefrancomtois


+1

Bruno47


Bonjour,
Merci pour ton message,du coup j'ai fait le tour de tous les roulements et graisseurs sur la machine.
Tout démonter, nettoyer et re graisser.
Merci encore pour la mise en garde.

sylvainlefrancomtois


+1

Gcloarec

Si ça peut éviter à quelqu'un la misère par laquelle je viens de passer !... Ahaha
Perso du coup j'ai mis des graisseurs modernes partout

Bruno47 a publié l'article "Affûtage des fers".il y a 1 mois
Vic66


Bonjour et bravo pour la restauration ! Peut-être essayer par un rabotage en dessous du millimètre, mais les réglages fer/plateau ne sont pas évidents sur ces machines (je parle en connaissance de cause ;)) courage pour la suite !

Bruno47


Merci pour les encouragements,
je ne peux pas réduire la hauteur de passe parce que ma table d'entrée est fixe.😢

Vic66


Ah ! Ça complique alors !!!

Bruno47


Comme tu dis, mais je vais faire par étape.
Affûtage par un professionnel
Vitesse de passe plus lente
Après ça on verra🤞

Bruno47


Vic66 comme tu dis

cocoM


au vu des photos de tes bois sortis de dégau, il te reste une ou deux "dents", on le voit sur le frene où il y a des petits stries dans le fil du bois. Sur le hetre, je pense que tu as fais une trop grosse prise de copeaux, ou amené trop vite (les vagues sont plus resserrées à un endroit, on voit bien que tu as réduit ta vitesse d'avance à ce moment là). L'arrachage sur le peuplier est très courant, donc à part les quelques dents je pense que ton affutage est correcte.
Par contre sur ce genre de bécanes, tu n'as que deux fers, pas comme les RD récents avec trois ou 4 fers voir des plaquettes carbures. Il faut réduire les prises de copeaux par rapport à une machine récente, et ne pas faire d'impasse sur le respect du sens d'avancée pour éviter le contre-fil.

Bruno47


Merci pour ton retour,tu as sûrement raison pour la vitesse d'avance,je vais essayer de me caler plus lentement.
Comme j'ai écrit à Vic66 ma table d'entrée est fixe je ne peux régler mes passes.
Pour les dents,je pense que je vais passer par un affûteur,ça ira mieux.
En tout cas merci beaucoup pour ton message.

sylvainlefrancomtois


Avec deux fers , il faut qu il soient bien équilibrés , bien affûtés et bien réglés !

un affûtage professionnel et recommandé , et pour le réglage , bien vérifier depuis la table arrière avec une petite règle en bois si un fer ne mord pas plus a un endroit qu un autre !

Bruno47


Merci Sylvain,je vais les faire affûter par un professionnel.
Pour le réglage, j'ai fait avec un réglé et je pense être"bon".
Je vais voir après l'affûtage.
Merci beaucoup pour ton retour.

TheWilderness'Child


Bonjour,
Bien belle machine que tu as trouvé là, j'aimerais beaucoup en avoir une pareille.
Pour l'état de surface avec la dego', commence par passer plus lentement, apres su ca ne fonctionne toujours pas tu peux essayer d'aiguiser plus tes lames.
N'oublie pas non plus de vérifier que ta piece est bien droite, on a souvent tendance à oublier et partir du principe que dégauchisseuse= piece assurément droite, mais une fois à l'école je dégauchis une piece de tilleul de ~50cm de long et puis quand je regarde avec une latte métallique, j'avais 1mm de jour au centre.
C'était une dégauchisseuse de chez Ducuroir, excellente marque à mon goût, on avait à l'école 2 dego, une mortaiseuse et une scie a ruban de cette marque, ce sont des merveilles.

Bruno47


Merci pour ton message, effectivement je suis content de l'avoir trouvé et en plus à 10 kilomètres de chez moi.
Comme dit plus haut,je vais ralentir ma vitesse d'avance et passer les fers chez un affûteur pro.

Bruno47 a publié l'article "Graisseur ou huileur".il y a 1 mois
Bruno47 a publié l'article "Enfin la suite".il y a 28 jours
