LeHLM

Triangle

par LeHLM

Navigation

Triangle

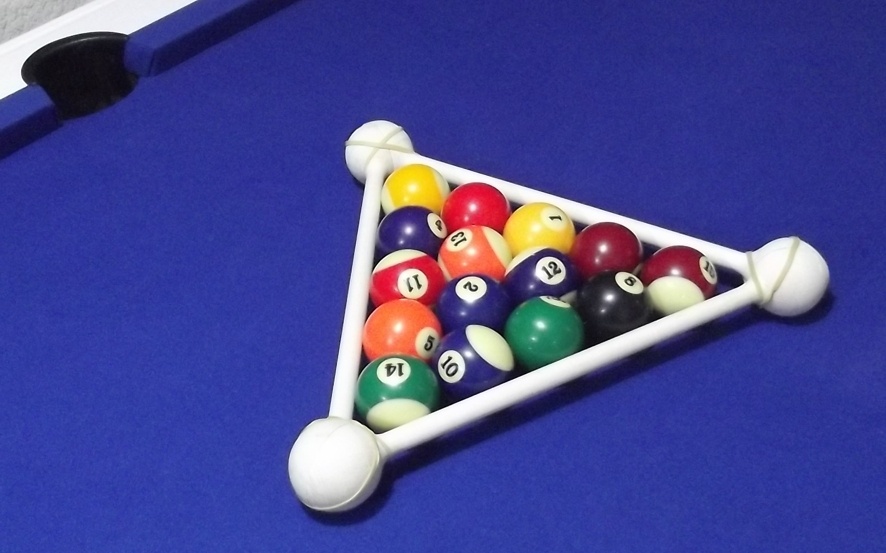

Triangle de mise en place des billes sur un billard américain

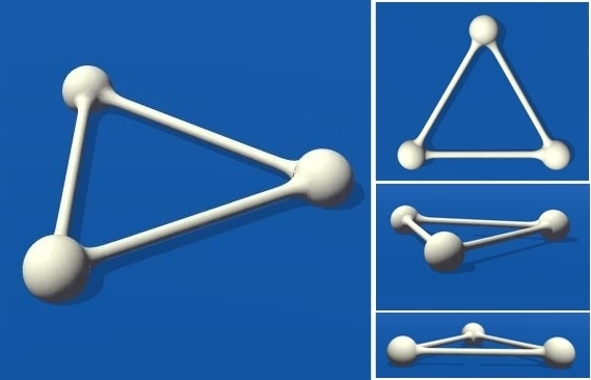

Un dessin en 3D pour définir les proportions( rapport entre la taille des boules et le diamètre des bras)


Partager

Conception

Le choix du mode de réalisation: trois éléments tournés avec un copieur.

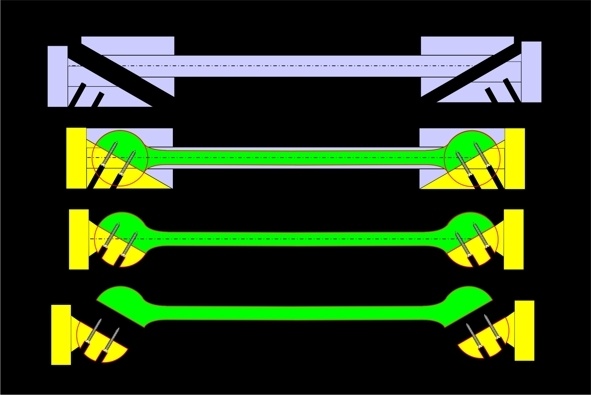

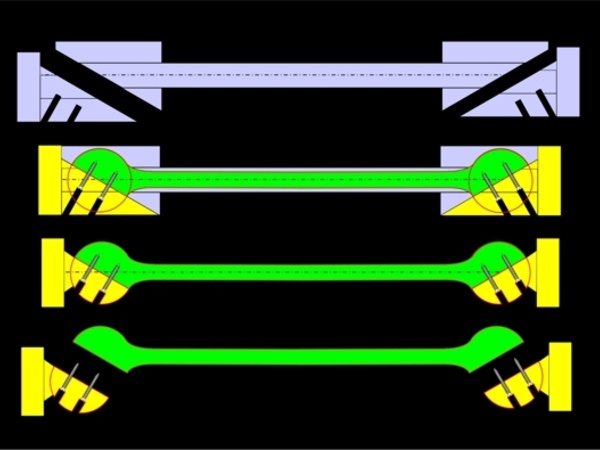

Plan montrant les différentes étapes de la réalisation.

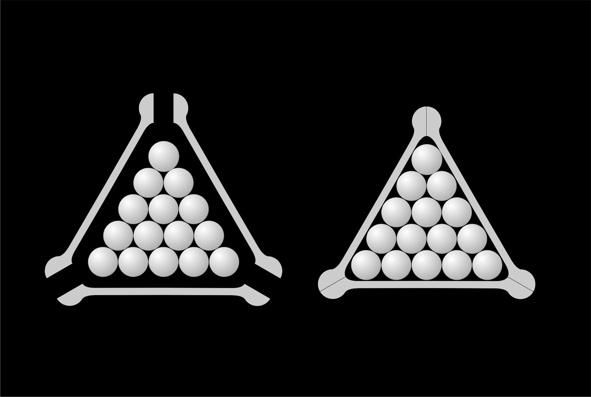

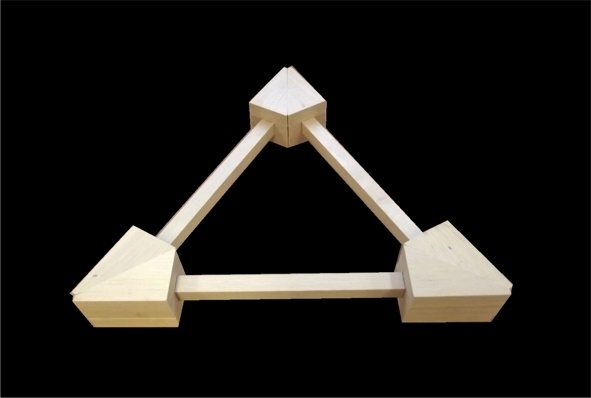

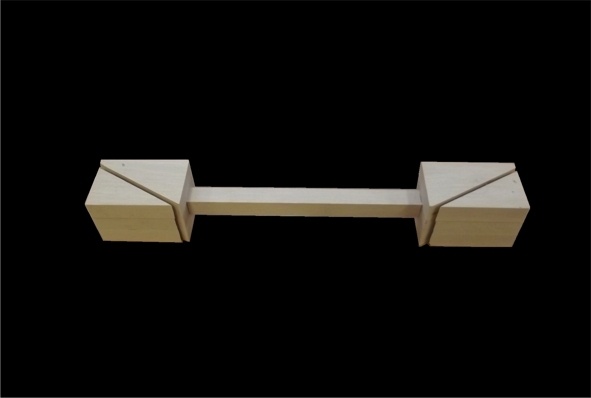

Assemblage des élément, coupe à 30 degrés et mise en place pour vérification des dimensions
et réglage du copieur.

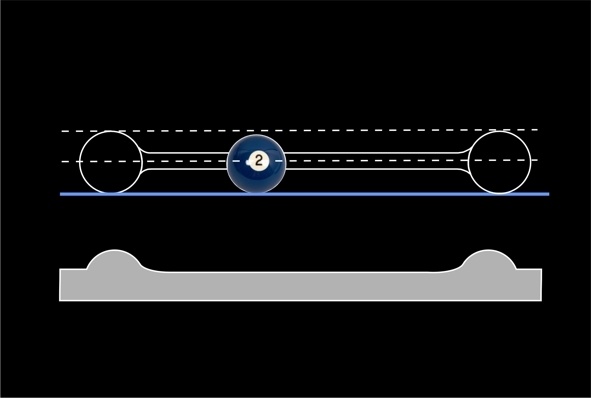

Découpe du gabarit.

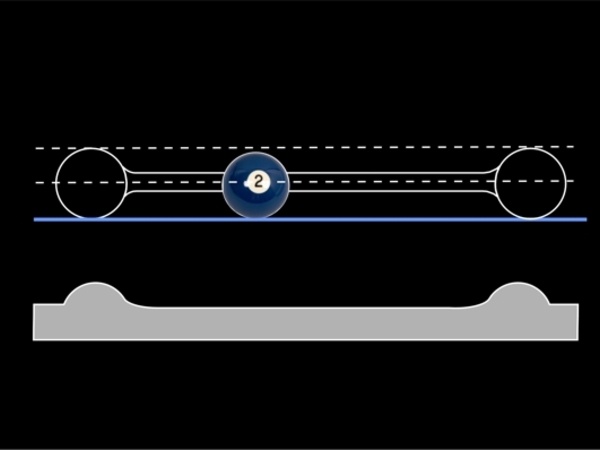

Le diamètre des boulles est supérieur à celui des billes pour que l'axe des bras soit légèrement plus haut que celui des billes et faciliter le dégagement du triangle.

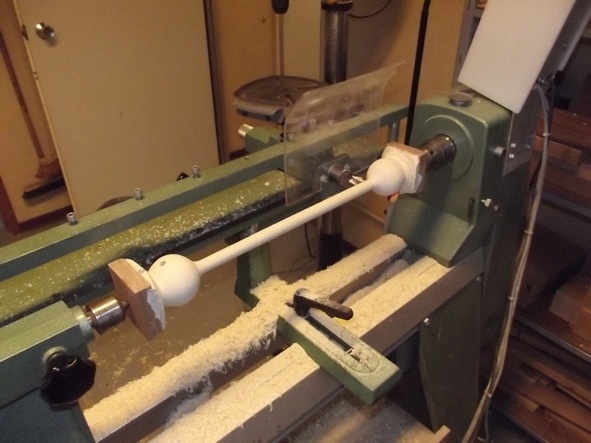

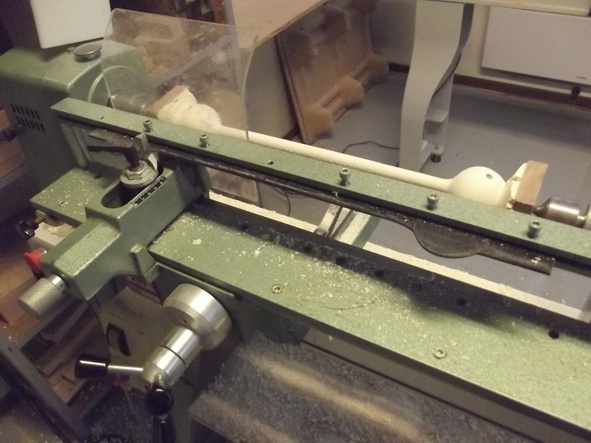

Tournage au copieur.

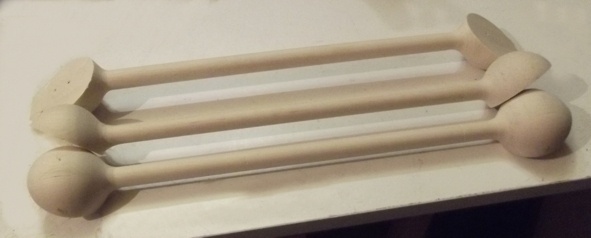

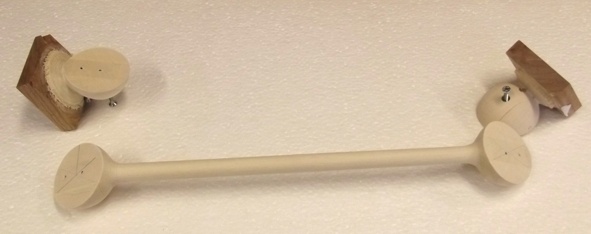

Pièce terminée débarrassée de ses supports de tournage.

Mise en place pour essai des tois éléments maintenus par des élastiques.

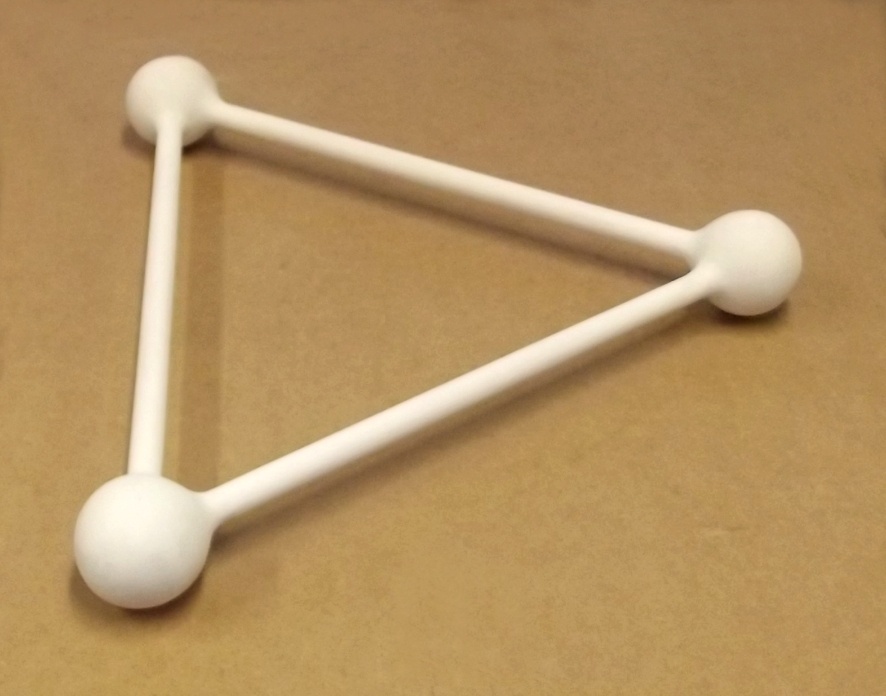

Assemblage par collage ,enduit et peinture.
