Solide de platon : le Dodecaédre

Solide de platon : le Dodecaédre
+

Voici un pas à pas pour la réalisation d'un des solides de Platon : le dodécaèdre. Le pas à pas sera le même pour le cube et le tétraèdre. Les trois autres nécessitant des phases de collages.


Partager

Dodécaédre

1 Le solide capable
Les faces du dodécaèdre sont parallèle deux à deux (12 faces). il faut donc établir dans un premier temps l'épaisseur de la pièce de bois, par trigonométrie.
Pour un Dodécaèdre dont les arrêtes mesurent 2,9cm il faut une pièce de 6.45839498...cm!

Pour la largeur du solide capable, pas besoin de trigo, prendre au plus large si vous pouvez : cela facilite la taille par la suite.

2 Traçage

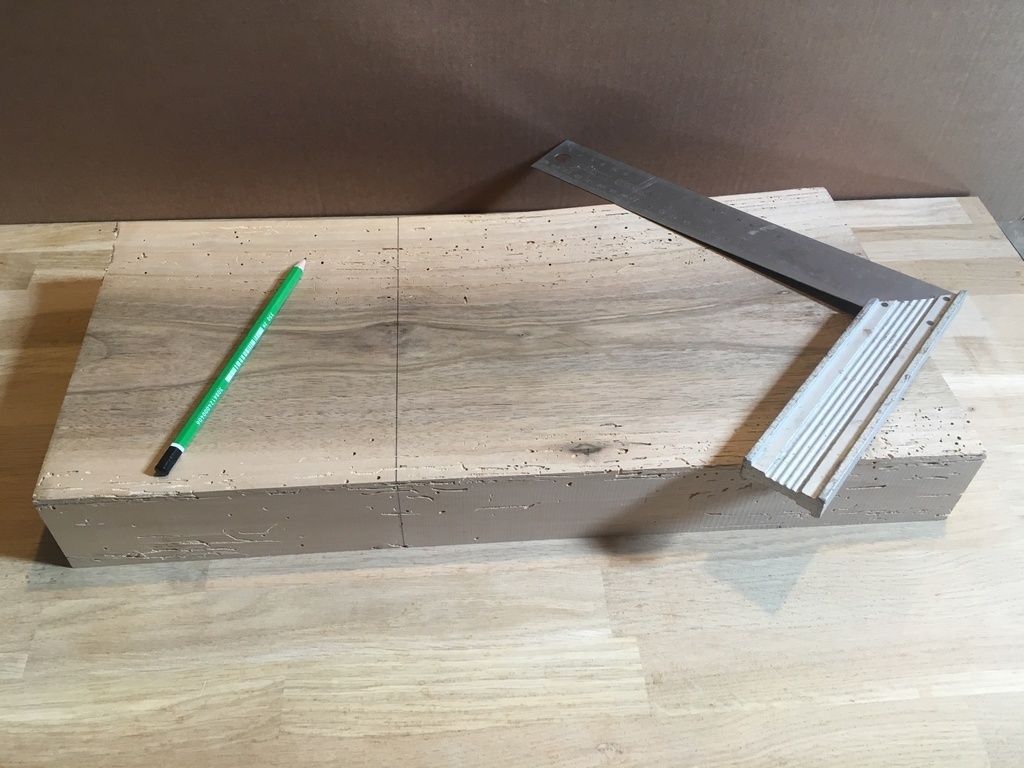

Après dégauchissage, trois faces suffisent, et calibrage de votre pièce de bois (attention 6.45839498!!!🤓), tracez un plan d'équerre continu sur trois faces : cela sera notre axe.

Sur ce trait d'axe et sur les deux faces opposés, reporter un point, mettons à 8 cm du bord équarrie.

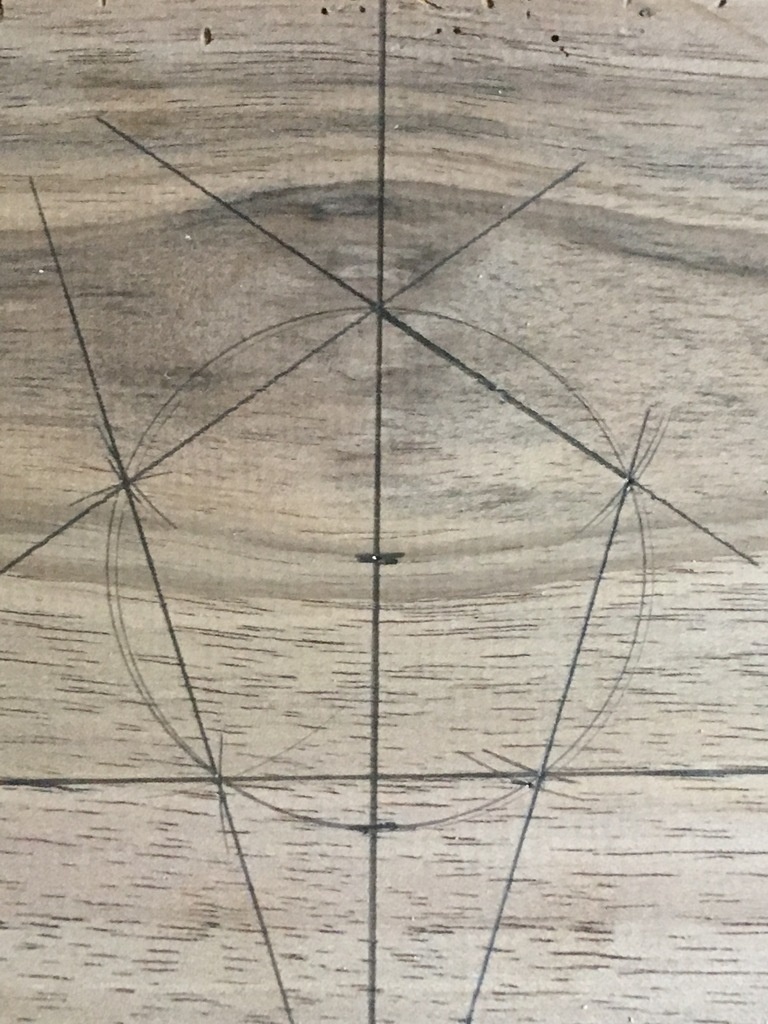

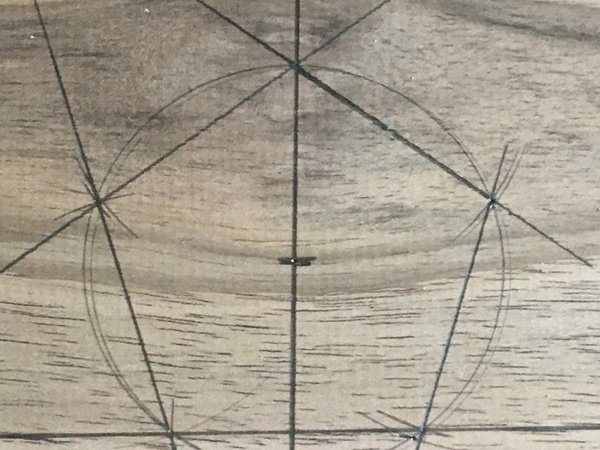

Ces points sont les centres des cercle de rayon 2.466887344 cm qui permet de tracer un pentagone de 2.9cm de coté.
Attention! les faces sont parallèles deux à deux mais les pentagones sont inversés : si celui du dessus pointe du coté du chant équarrie de votre pièce, celui de dessous devra pointer l'autre chant.
Au traçage de vos pentagone, prolongez vos trait le plus possible ; ça vous facilitera la taille!

3 Pointage circulaire
Pour la taille, j'ai opté pour la circulaire. je pense qu'il serait possible de le tailler entièrement à la radiale mais… je n'aime pas trop le souffle d'une lame trop près de mes doigts!
l'angle du dièdre étant 116.56505degré, cela nous donne un angle machine de 26.5..degré.

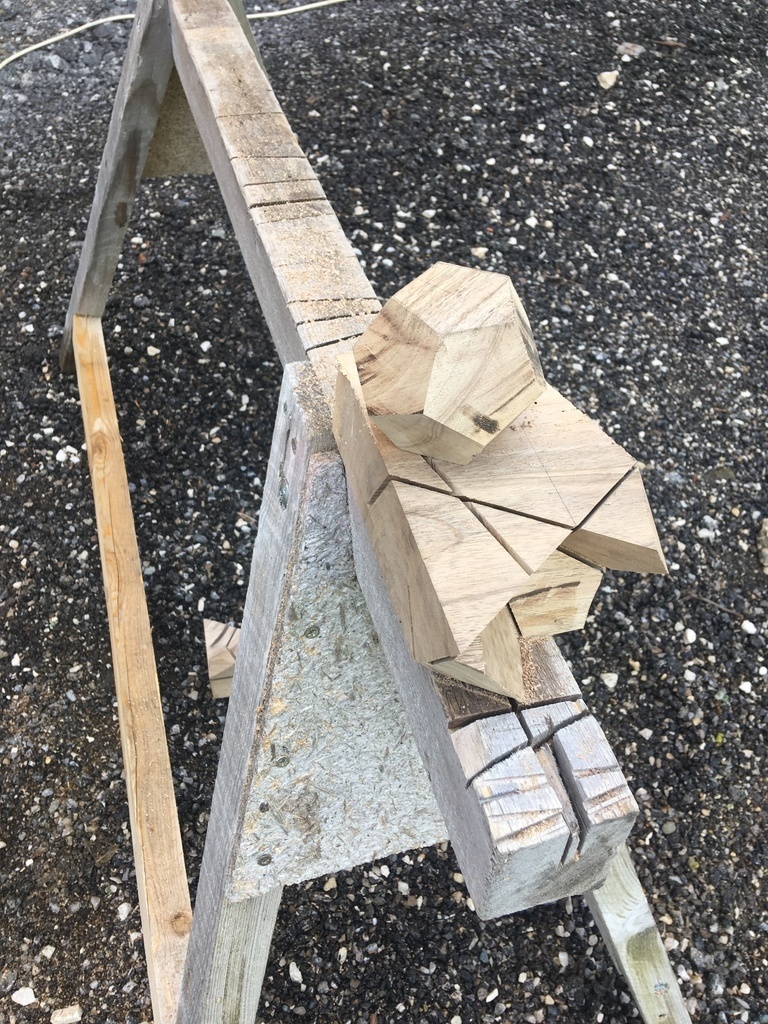

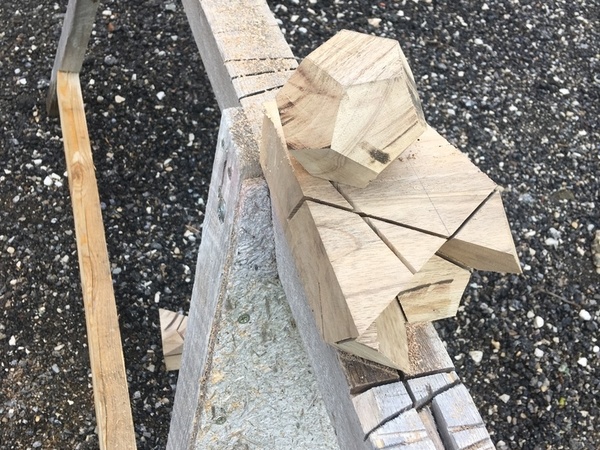

4 Taile
Taillez en suivant les faces de vos pentagones, faites vos trait de scie d'une traite sinon le ponçage peut être long par la suite…

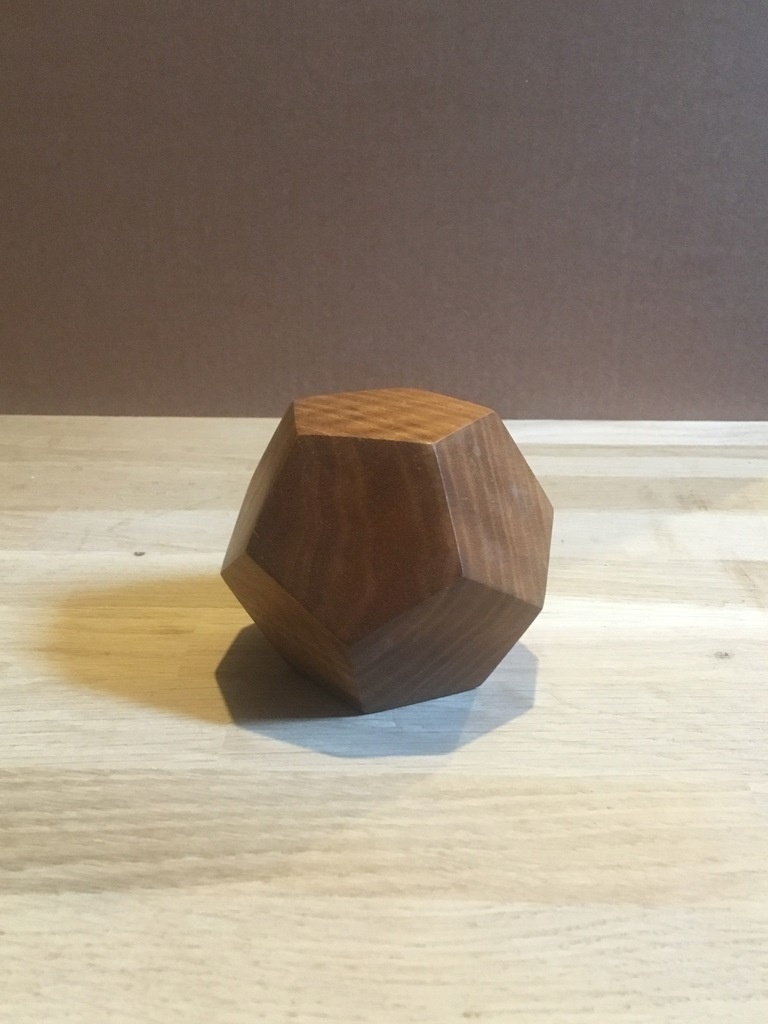

5 Ponçage/traitement

Une ponceuse à bande retournée fait très bien l'affaire pour le "gros" du ponçage, finition à la main.

Voilà! Rien de très compliqué, j'espère par ce pas à pas vous avoir évité les erreurs que j'ai commise lors des première réalisations!

Publié

Contenus associés


Discussions

Boisbarbu a publié le pas à pas "Solide de platon : le Dodecaédre".il y a 3 mois
Didier


Bravo pour la précision et merci pour ce pas à pas.
Je me trompe où tu t'es amusé à jouer avec le motif du bois en mettant la zone sombre au sommet de la pyramide ?

Boisbarbu


Merci, tu m'as percé à jour : la pyramide est orienté comme cela pour la photo. Si tu regardes l'angle arrière gauche il manque un petit bout. Au dernier coup de circulaire, la pièce se séparant du plateau de noyer, elle a rebondie sur une dent et la pointe s'est cassé!

JeffBurlu


Comme je vous que tu aimes les défis, en photo tes prochaines missions ! 😁

Boisbarbu


Un trompe l’oeil en bois??? Chiche?😄
Il me semble avoir vu ça il y a quelque temps sur l’adb...

Niouniou


Tu parles de circulaire, tu l'as fait à la plongeante avec rail ? Car à la circulaire portative, pour suivre un trait si précisément, c'est pas gagné... (enfin, je parle de MA dextérité avec la circulaire...)
Sinon, c'est chouette!!

Boisbarbu


Merci.
Circulaire Mafell, certaine coupes avec le rail et d’autre à « la volée ». Le ponçage aprés coup aide beaucoup!
L’icosaédre est réalisé à la radiale.

Niouniou


Ahh, la déxérité des charpentiers avec la circulaire m'impressionne toujours autant!!

sylvainlefrancomtois


Maintenant il faut le faire plus grand avec bois assemblés 😉

Boisbarbu


Ça me travail...

sylvainlefrancomtois


Boisbarbu c'est un bel exercice , et tirage de cheveux à l'épure !😂

https://www.google.com/search?...:

Paco64


Pas tant que ça parce qu’une fois qu'on a trouvé une coupe ,c'est 12 fois pareil 😄 et que l'angle dièdre est le même partout.En plus toutes les dimensions sont dans le rapport du nombre d'or.

Paco64


Il est assez facile à faire en panneau découpé à la radiale ou à la circulaire avec règle, bon exercice de précision.La seule épure est celle du pentagone de départ.
