Yam59

Blochets pour mon voisin maçon

Blochets pour mon voisin maçon
+

Voici le pas à pas de la réalisation de « Blochets » pour mon voisin maçon.

Liste des articles

Mis à jour

Partager

C’est quoi un « Blochet » ?

Un « Blochet » de maçon, c’est un petit guide permettant d’accrocher une ficelle entre deux points, facilitant l’alignement des briques ou des de parpaings lors du maçonnage.

Publié Mis à jour

Partager

Usinage de bois

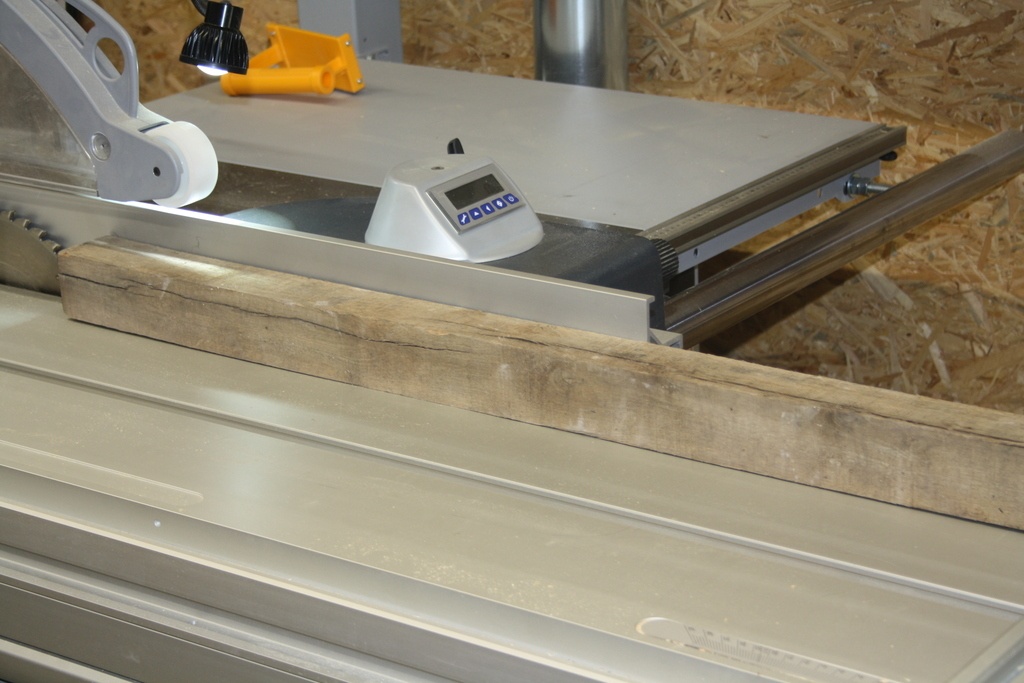

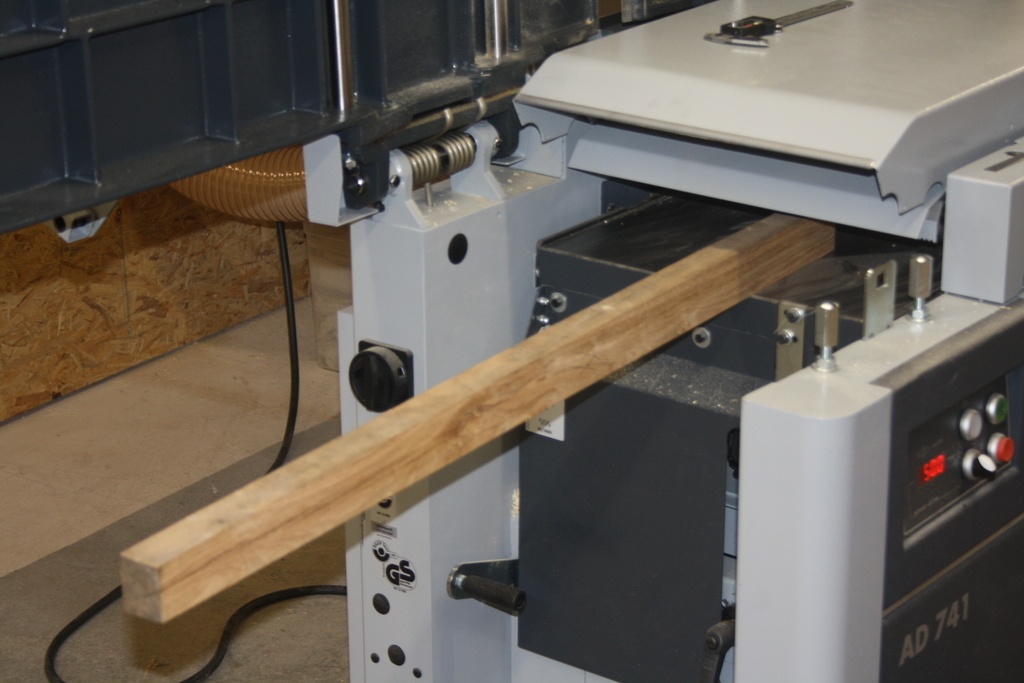

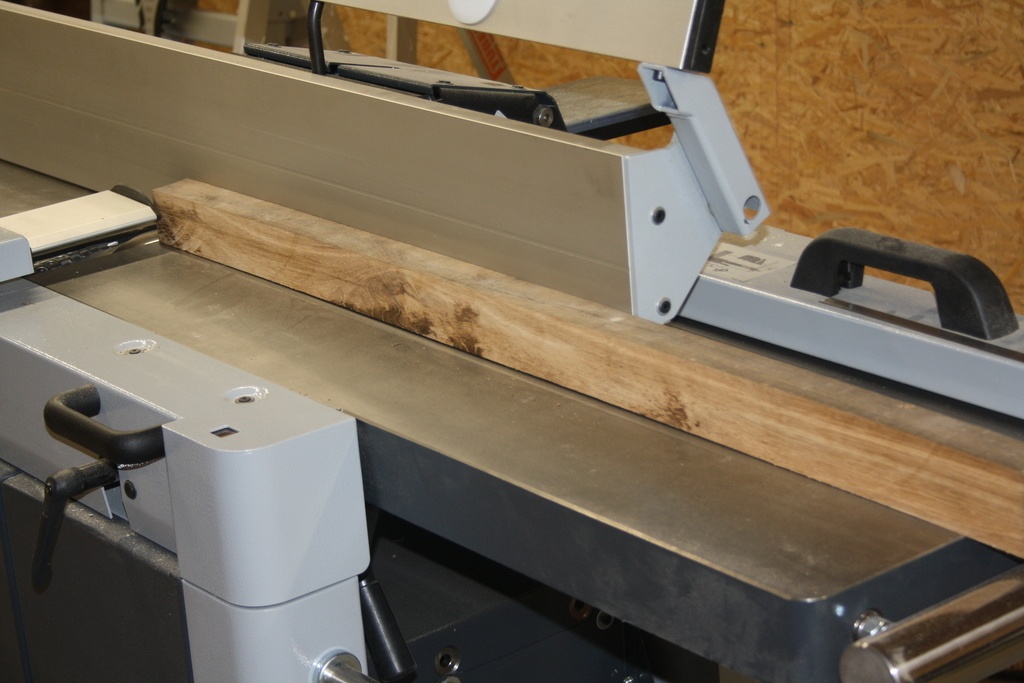

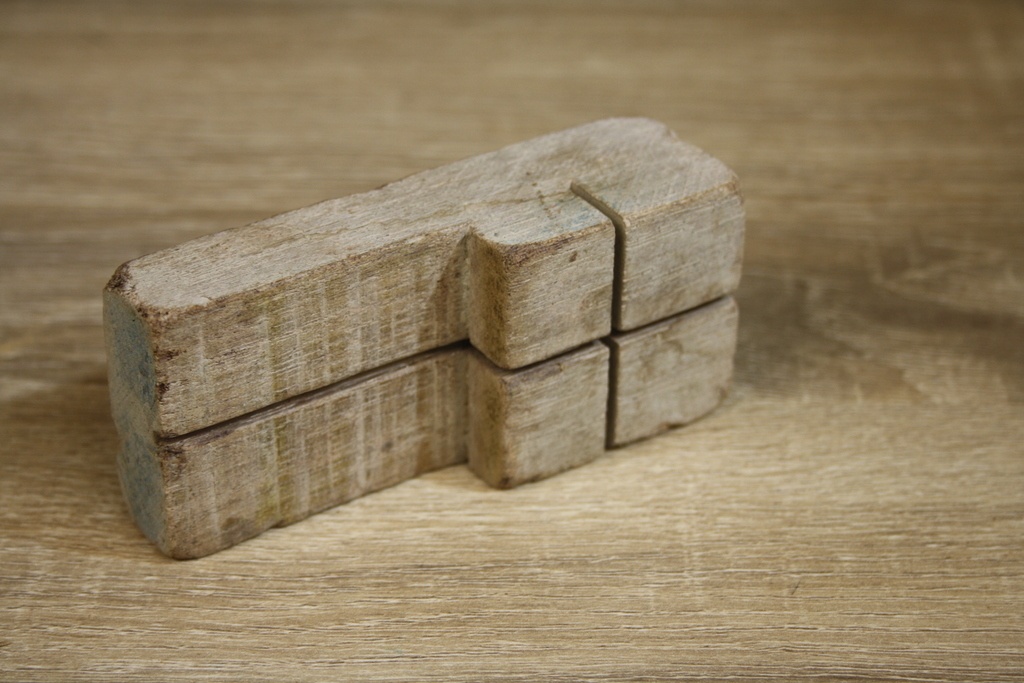

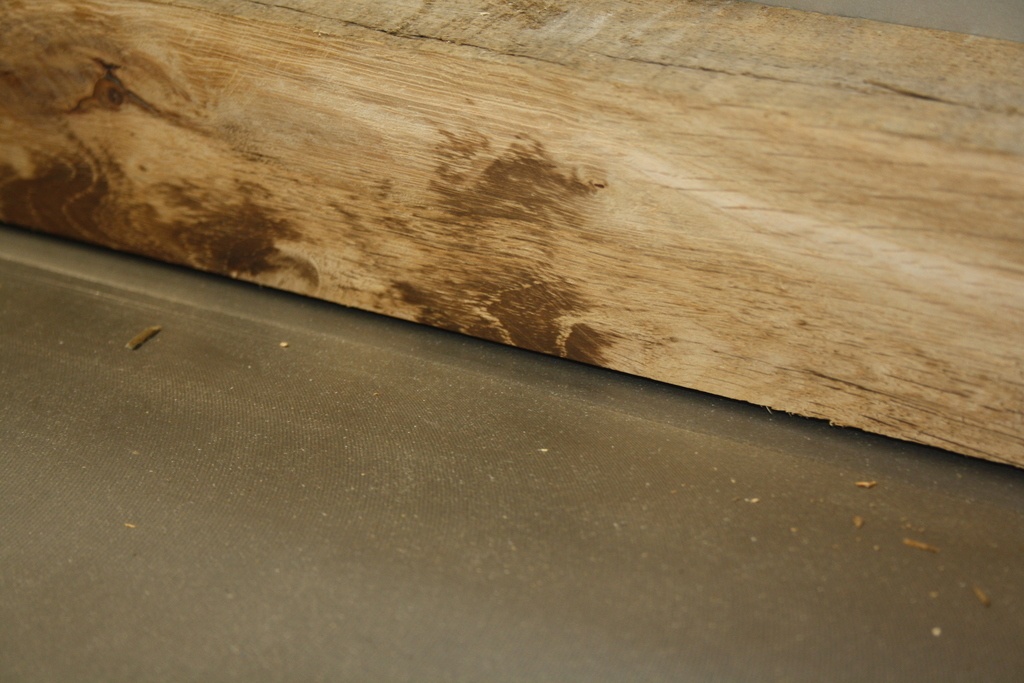

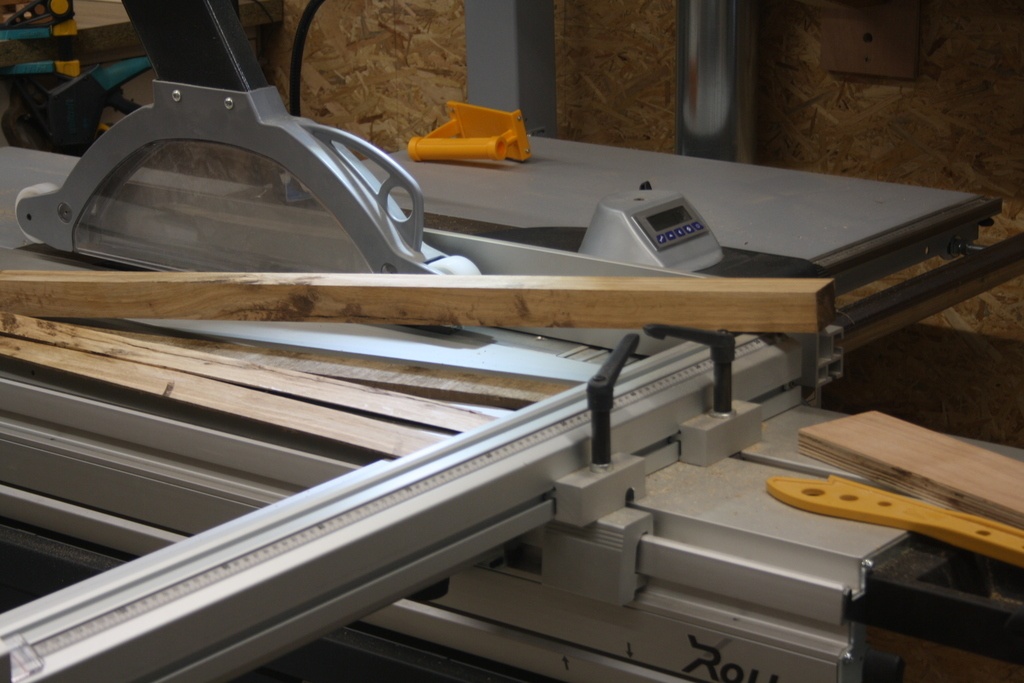

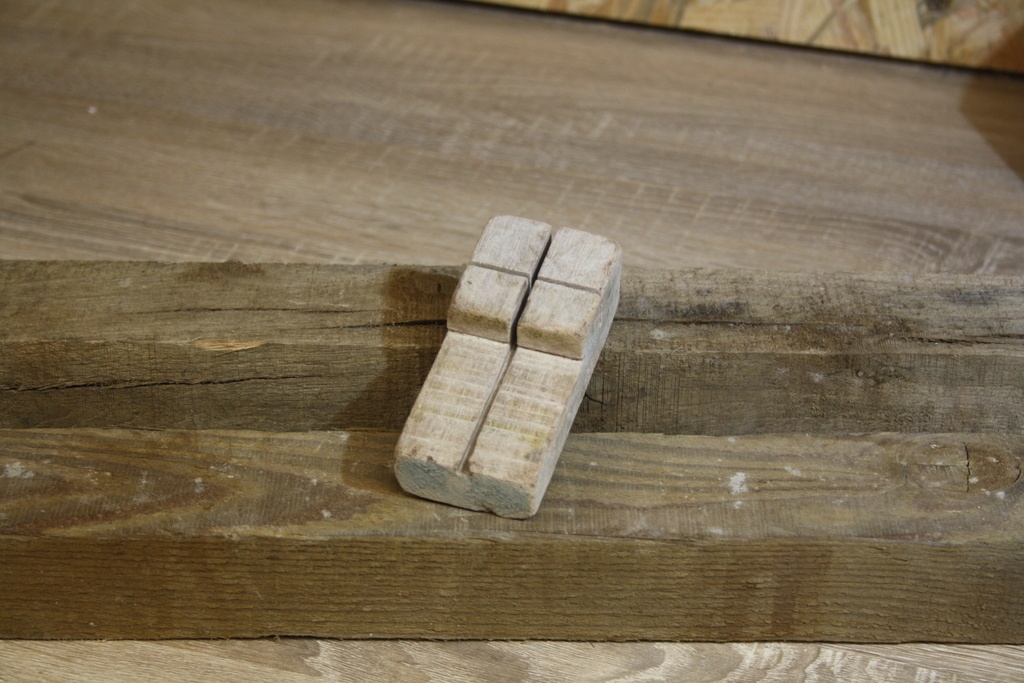

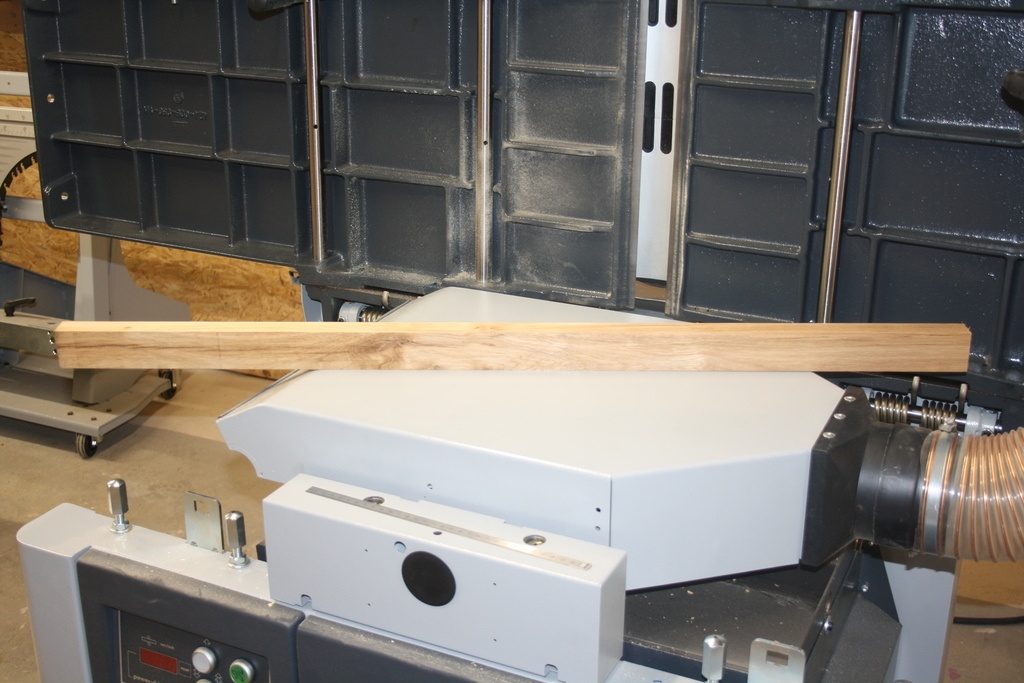

Avec mes bois récupérés et avec le modèle de « Blochet » que m’a fournit mon voisin, j’ai commencé à usiner les bois. Ils ont été débités et corroyés.

Publié Mis à jour

Partager

Réalisation des « Blochets »

Comme la réalisation de ces « Blochets » demande plusieurs coupes différentes et que c’est une réalisation en série, j’effectue ces dernières directement sur les bois usinés.

Voir ci-dessous l’ordre de réalisation :

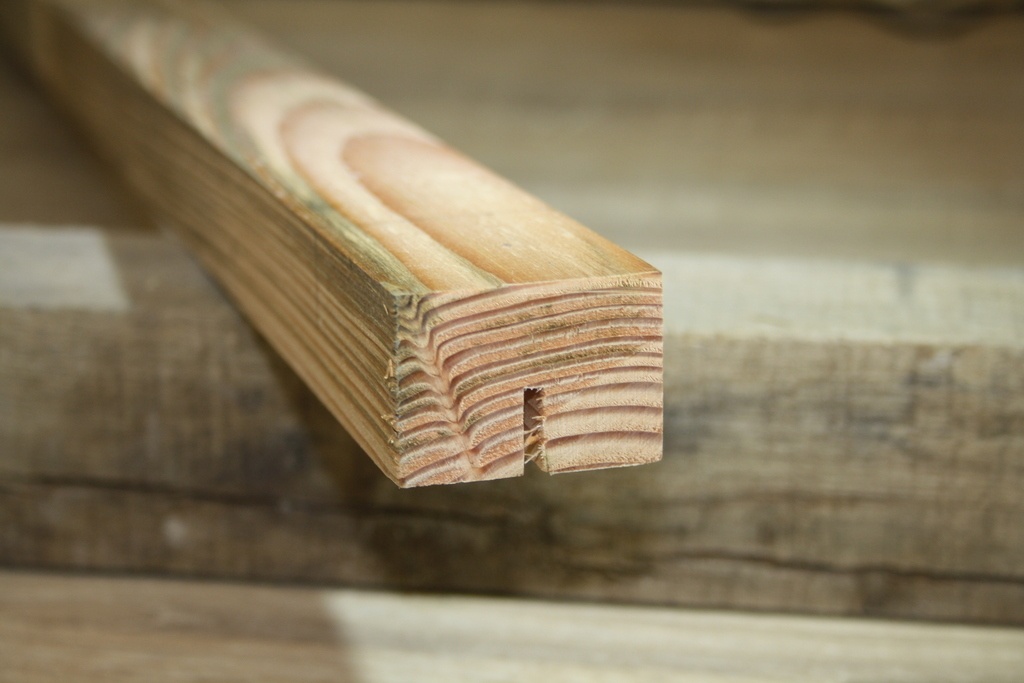

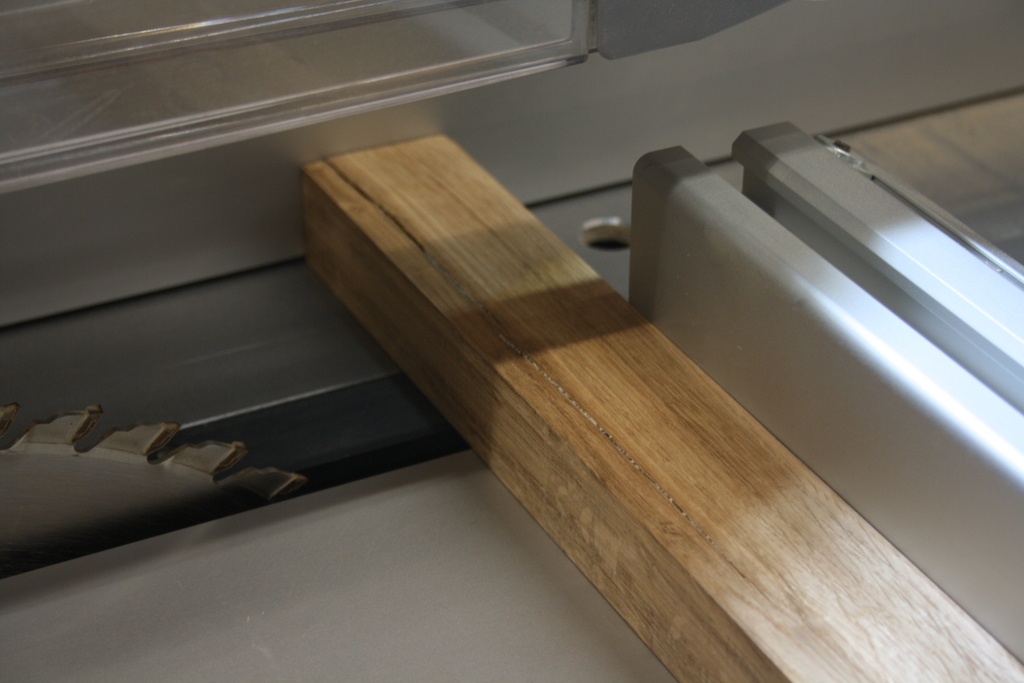

• La rainure centrale : elle a une profondeur de 15 mm à 22,5 mm du bord (photo 01)

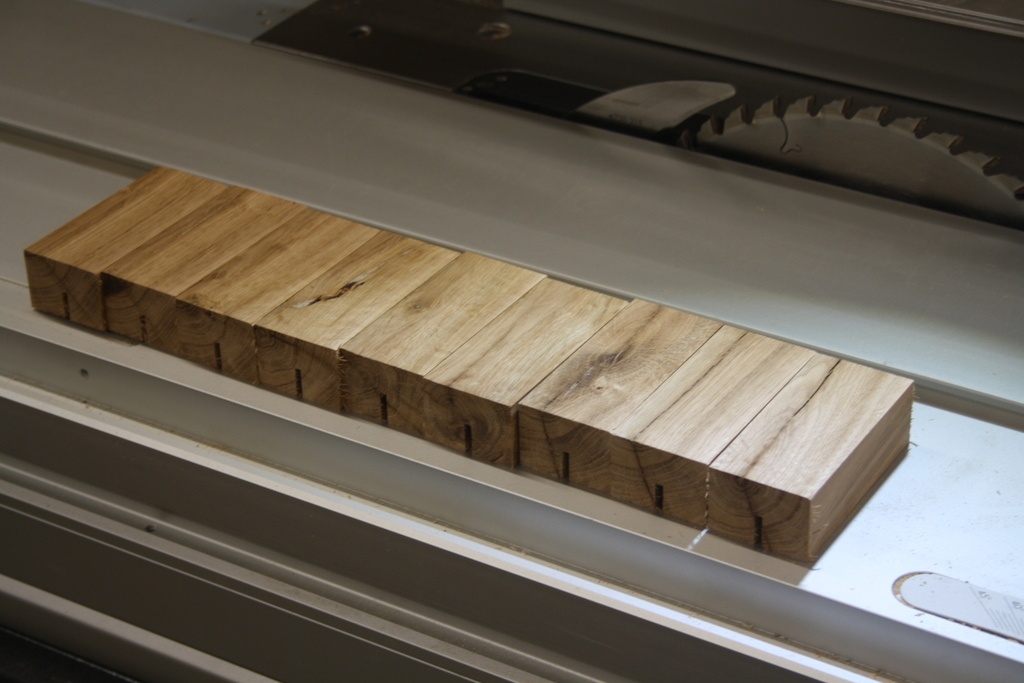

• Débit des longueurs : je débite des longueurs de 100 mm (photos 02 et 03)

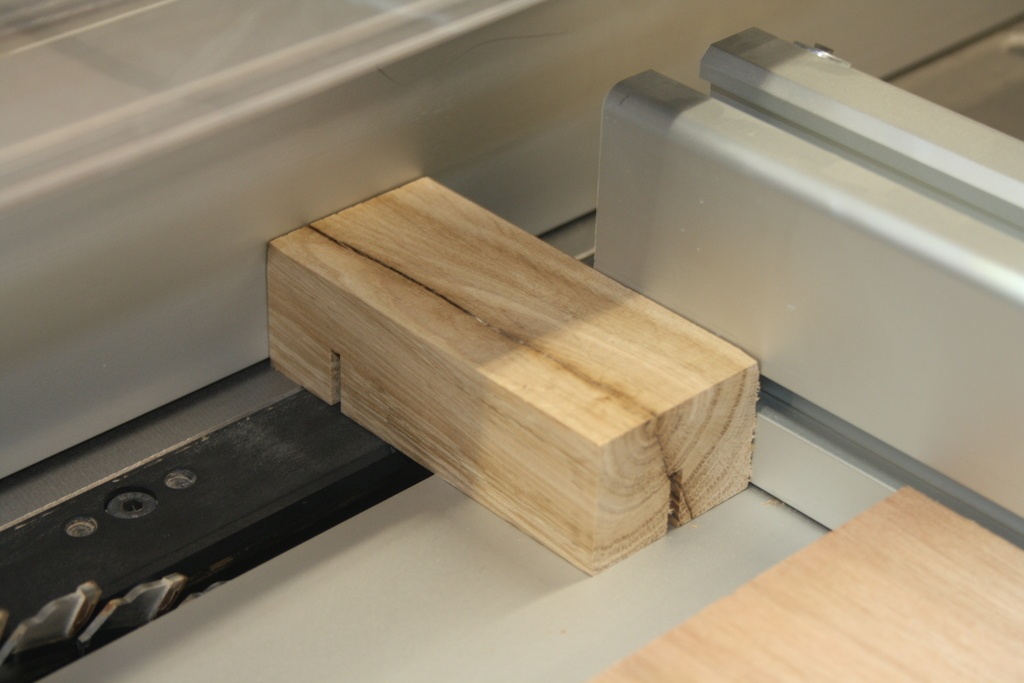

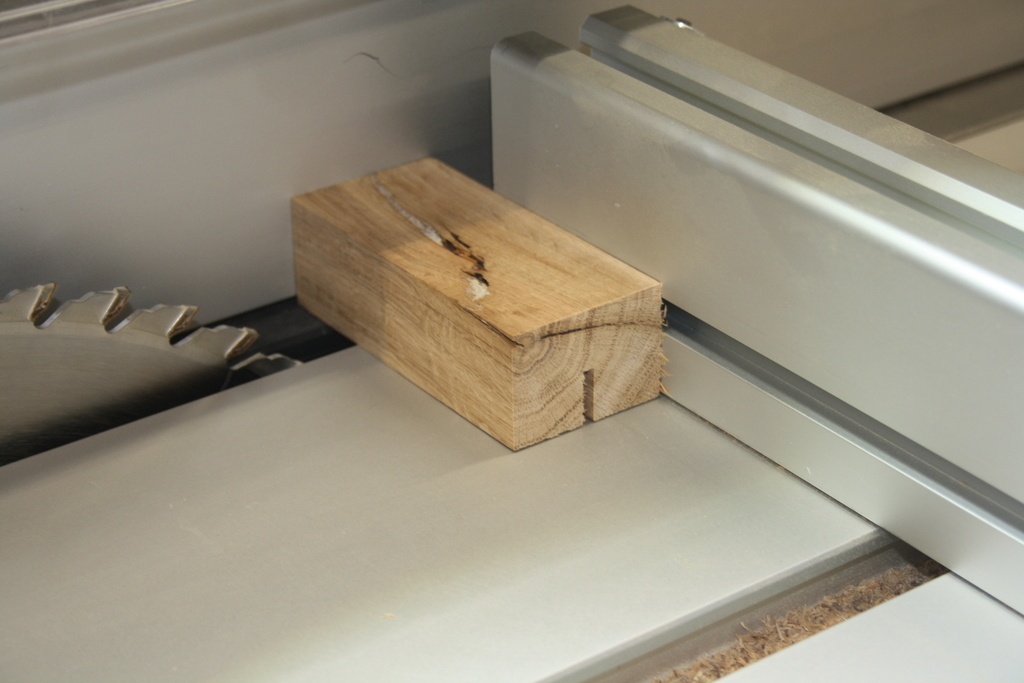

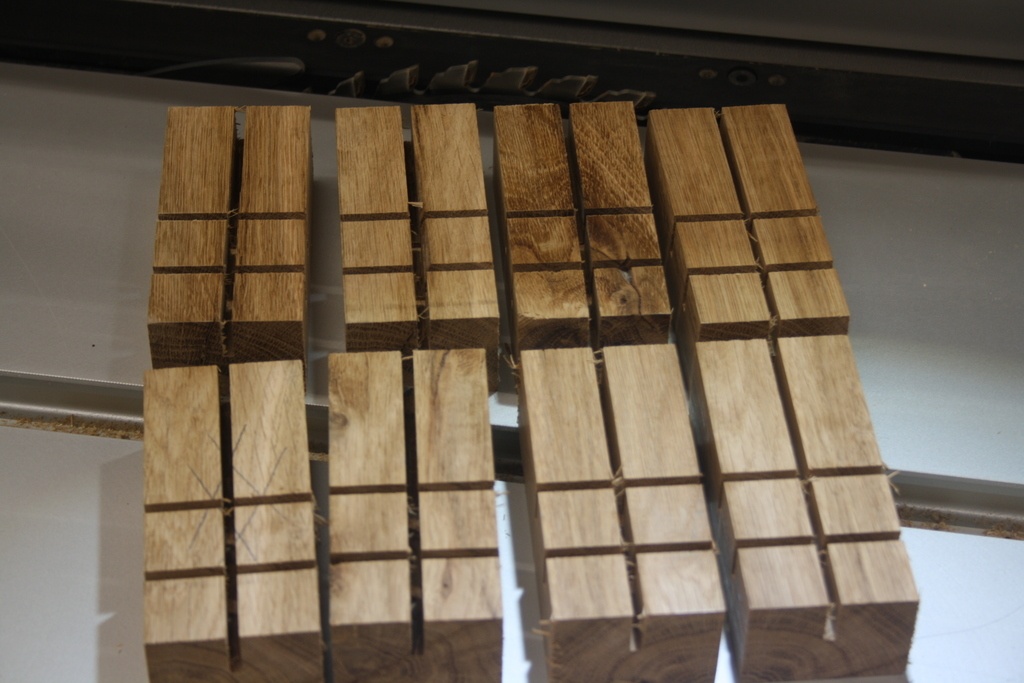

• La rainure de bout : une seconde rainure de profondeur de 15 mm à 22,5 mm du bord, doit être réalisée en bout de « Blochet » (photos 4 et 5)

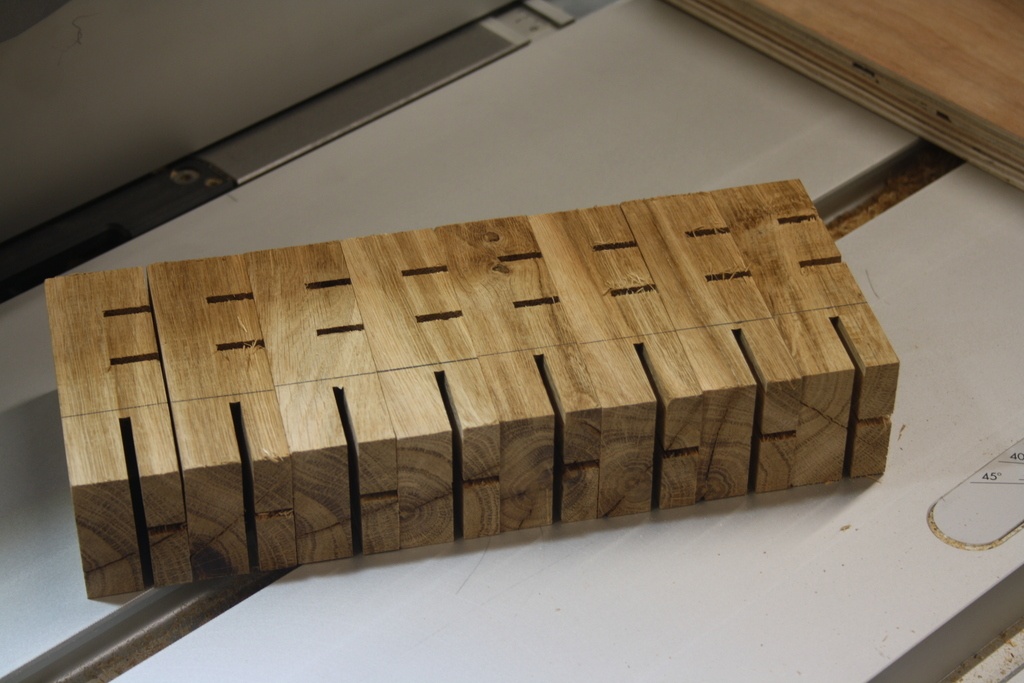

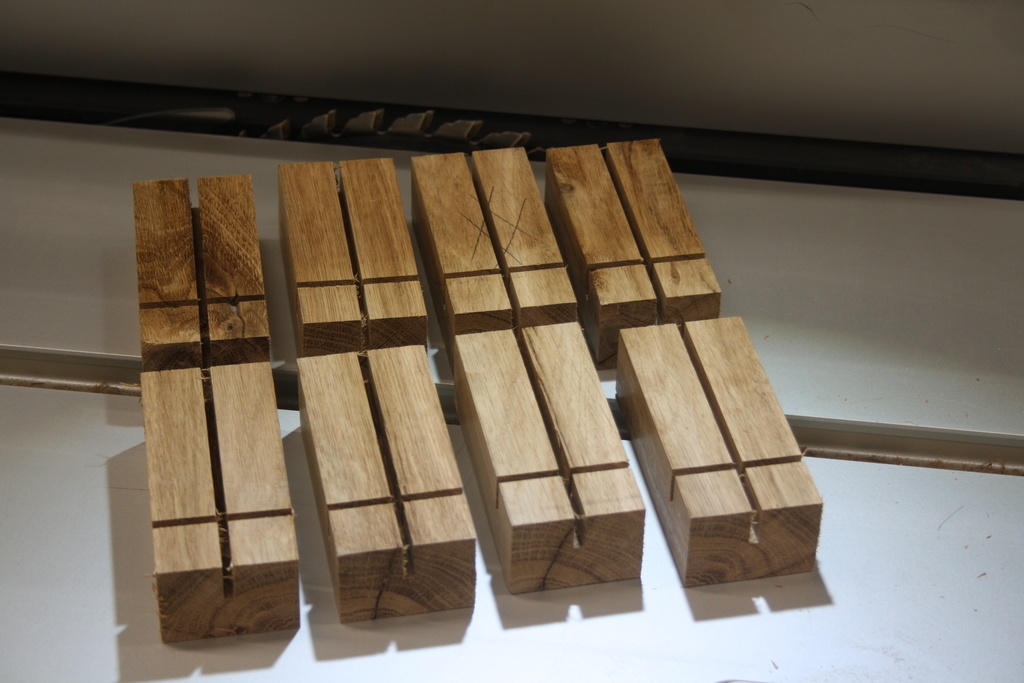

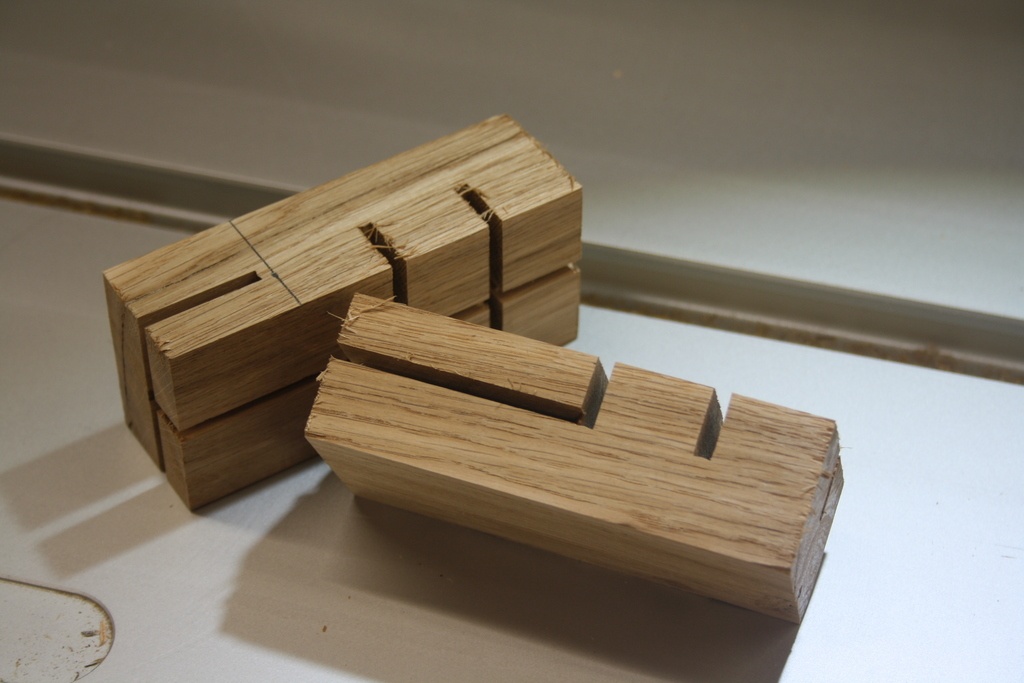

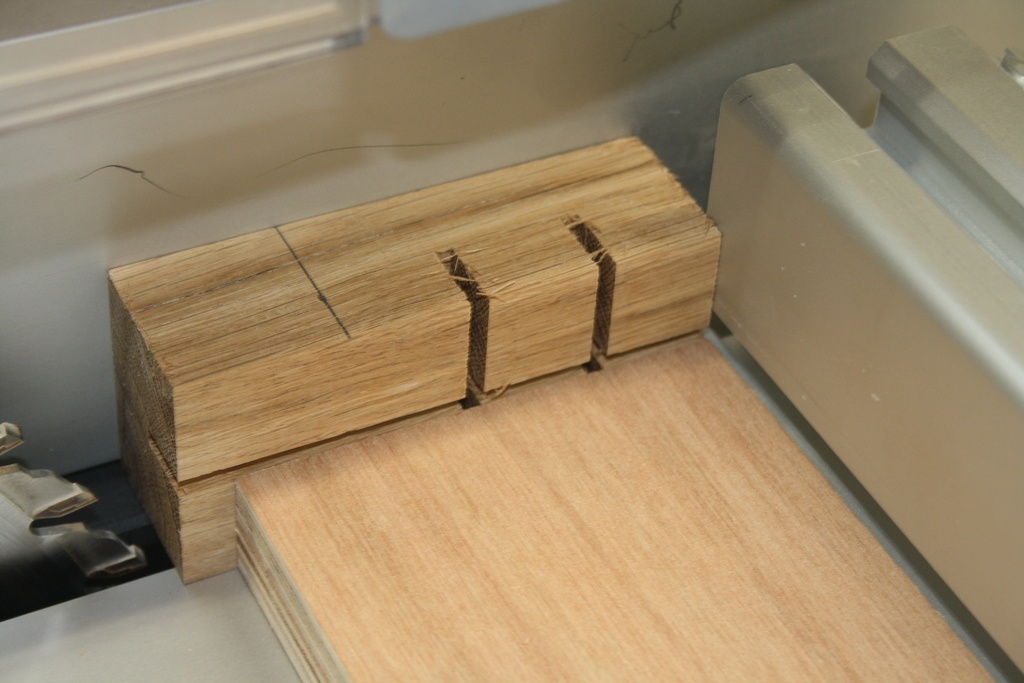

• Coupe en L : Il faut maintenant délimiter les coupes en « L », à 45 mm du bout et 17,5 mm du bord (photos 5 à 8). Cette coupe latérale est arrêtée à 30 mm du bord de la lame de scie (photo9).

Publié Mis à jour

Partager

Finition des coupes en « L »

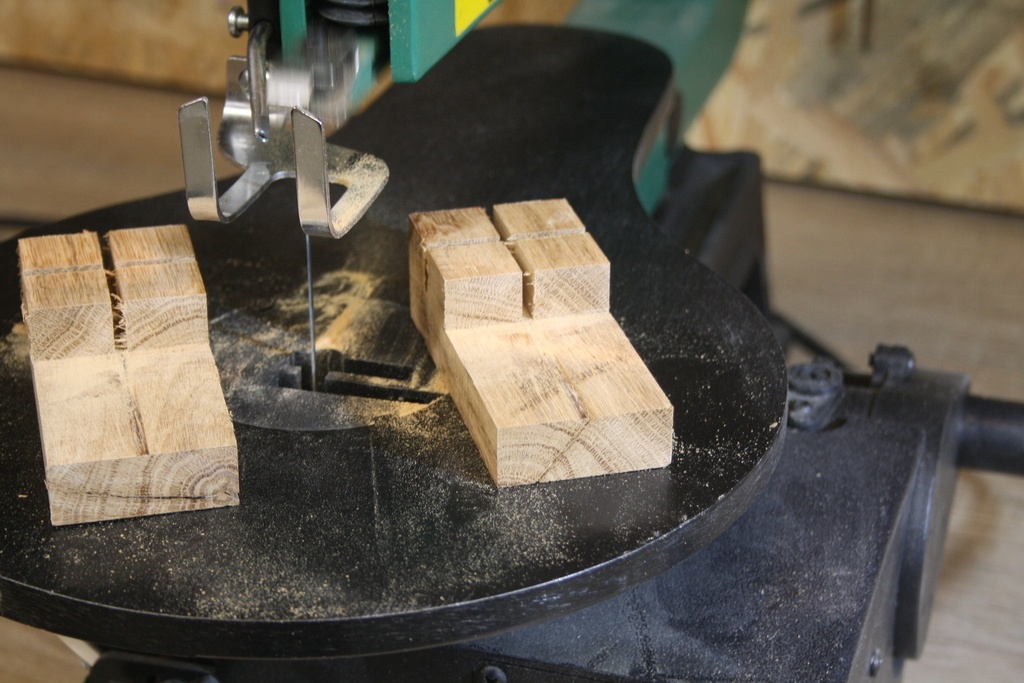

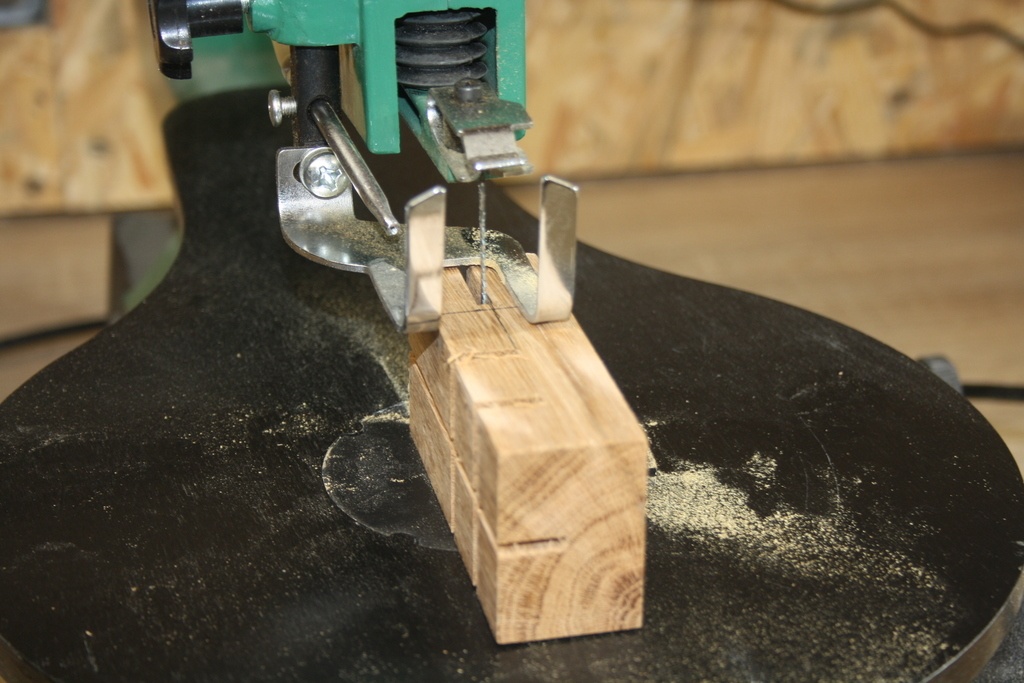

Comme je n’ai de scie à ruban, je termine les coupes en « L » avec ma scie à chantourner. Je termine un petit coup de ponçage.

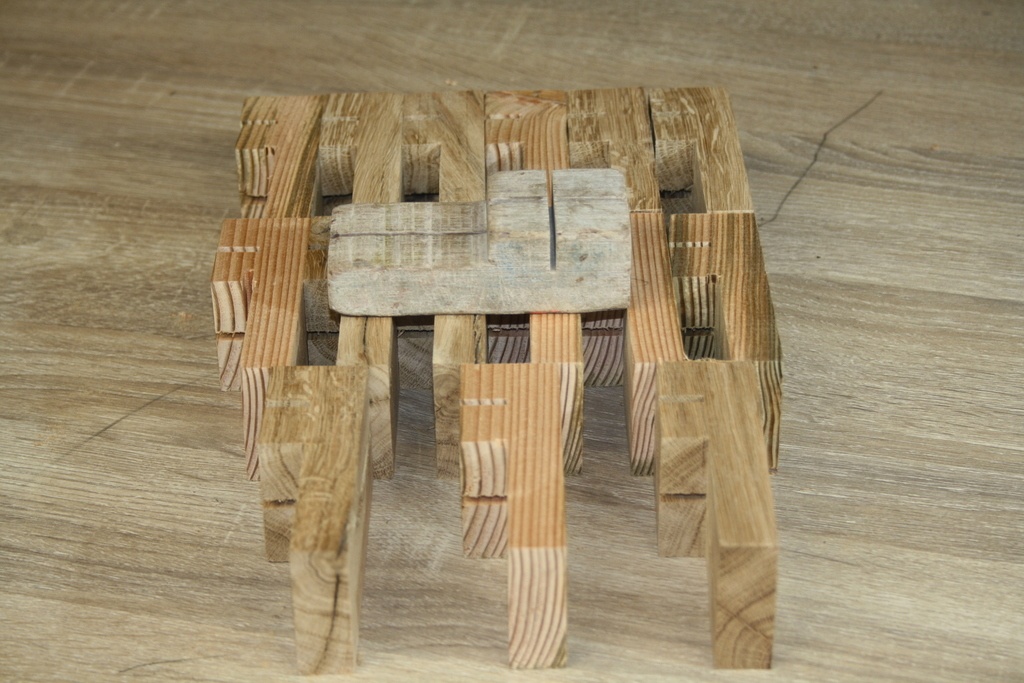

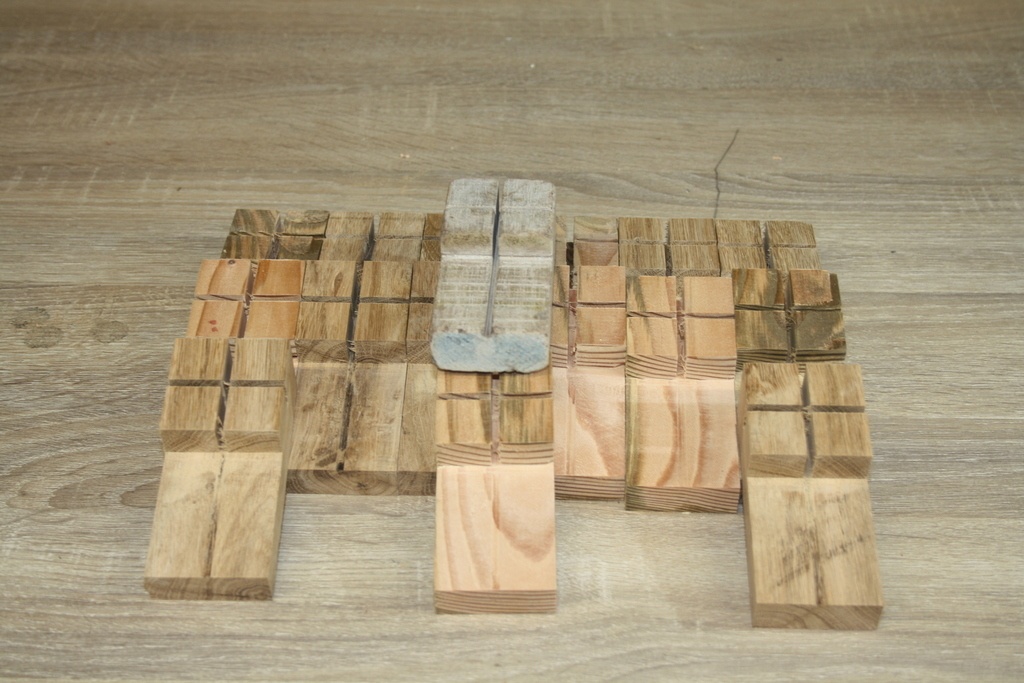

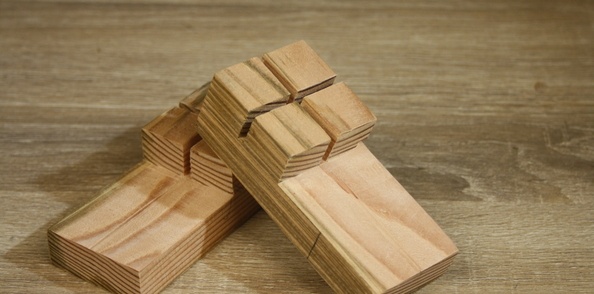

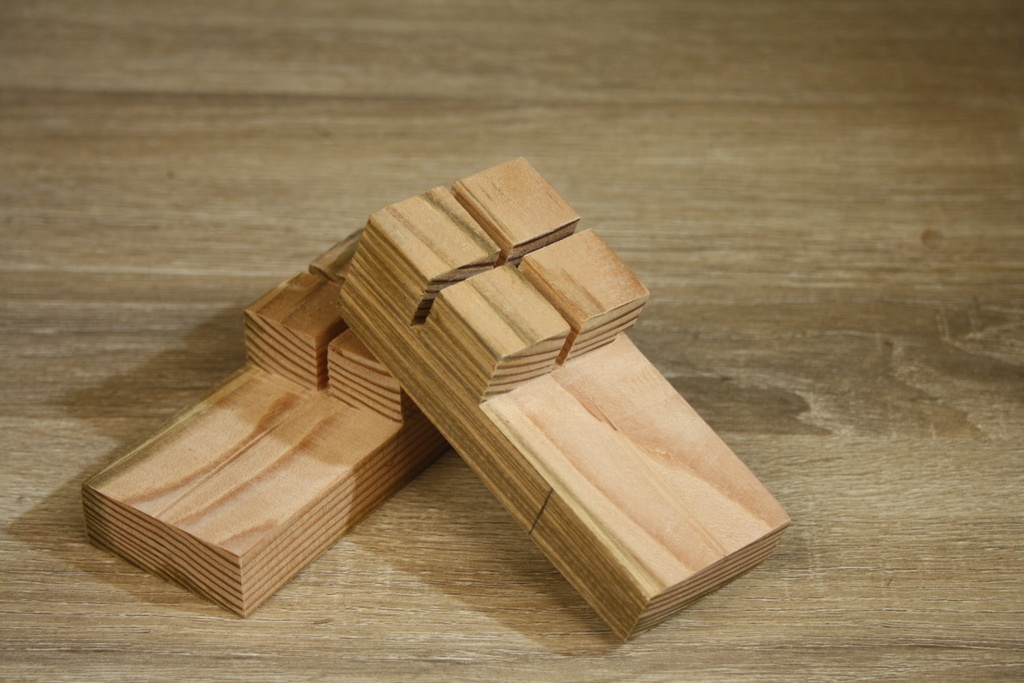

Voilà tous le « Blochets » sont terminés et mon voisin et tout content.

Publié Mis à jour

Contenus associés


Discussions

Yam59 a publié le pas à pas "Blochets pour mon voisin maçon".il y a 12 jours
Vic66


Très sympa et utile ! Les miens sont en plastiques, j'aurais pu les faire moi même ! Merci pour le partage.

Yam59


Cela ne coûte rien, ce sont des chutes de bois et c'est facile à réaliser.

Vic66


Yam59 c'est pour cela que je râle de les avoir acheté, cela ne m'a même pas traversé l'esprit de les faire en bois!

doudou31

Merci pour le partage mais, je ne comprends pas comment les "blochets" sont utilisés. Cordialement.

Yam59


Bonjour doudou31,
Je ne suis pas un expert en maçonnerie, c’est plutôt mon voisin qu’il l’est, mais je sais me servir d’un « Blochet ».

Sur la photo 01, j’ai essayé de faire un dessin sur SketchUp. Il représente 2 poteaux guides où sont placés les 2 « Blochets » qui tendent la ficelle. Cette ficelle est l’alignement de positionnement de l’arête, d’un parpaing ou d’une brique à maçonner. Je ne sais si c’est assez clair, mais c’est le principe d’utilisation de ce guide.
Nota : je n’ai pas représenté la ficelle dans les fentes du guide mais, elles servent au blocage de cette dernière.

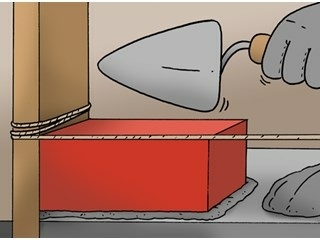

Sur les photos 02, 03 et 04, on peut voir la réalité de l’alignement de positionnement de l’arête, d’un parpaing ou d’une brique à maçonner. (Sur la photo 03 on utilise un simple bâton comme guide, ce qui est moins précis que le « Blochet »

Voilà, j’espère avoir répondu à ta question.

doudou31

Merci Yam59, le dessin est explicite. Compris. Bon WE.

Yam59


De rien, bon W.E à toi aussi.
