racm terroff

Pour assemblage à coupe d'onglet

par racm terroff

Navigation

Pour assemblage à coupe d'onglet

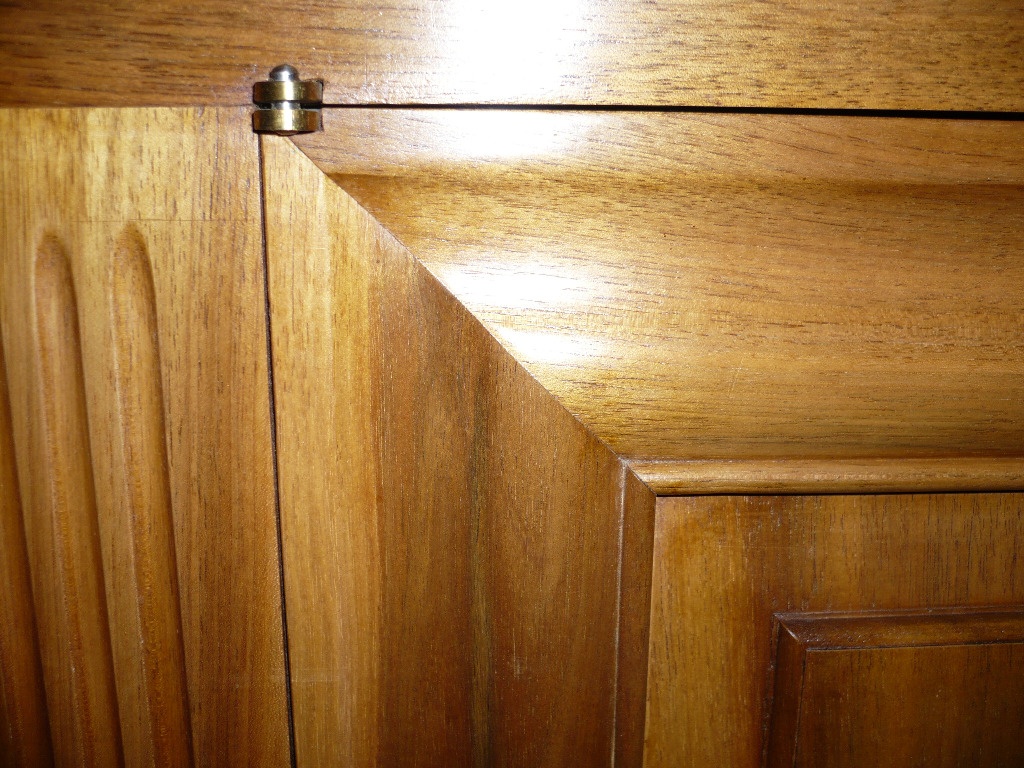

Pour partie; les meubles que j'ai réalisés (voir mes créations) ont des portes dont les montants et les traverses sont profilés et assemblés comme sur cette photo.

Liste des articles


Partager

Les fers

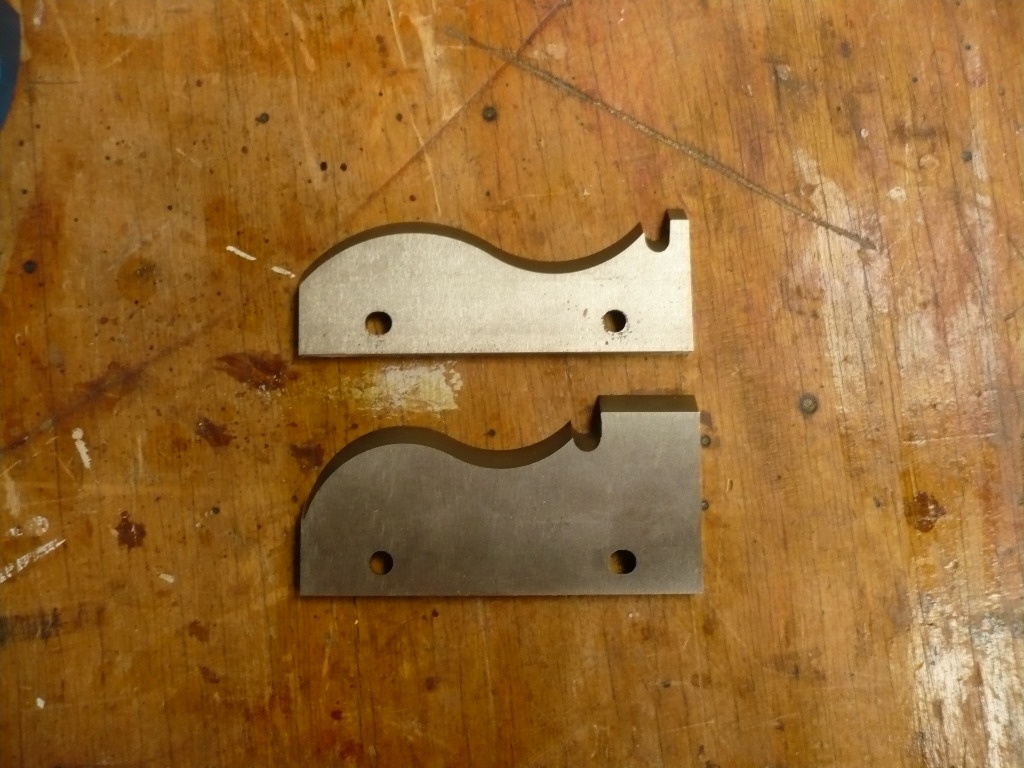

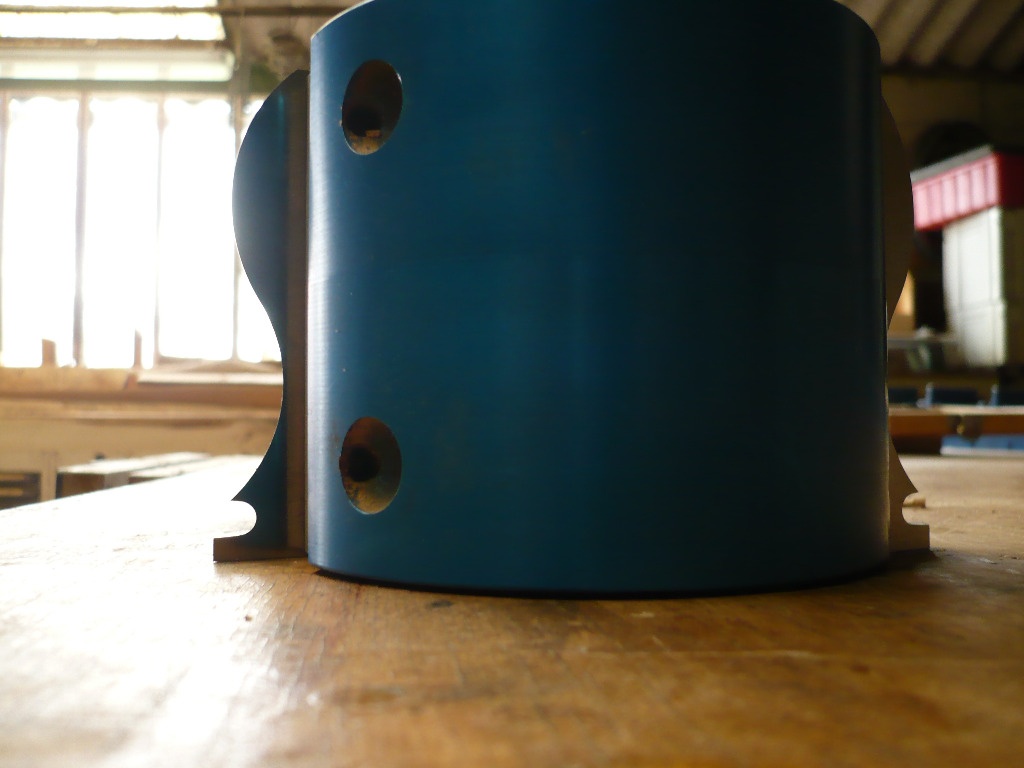

Deux fers ,Celui du haut pour faire les façades de tiroirs acheté tel que .Celui du bas je l'ai fait faire à mes mesures par la société constructeur du porte outils en l’occurrence la société zak pour les montants et les traverses des portes des meubles
.
Une fois monté pour un résultat satisfaisant il faut tourner à 9000 tours sans que le moteur peine ;

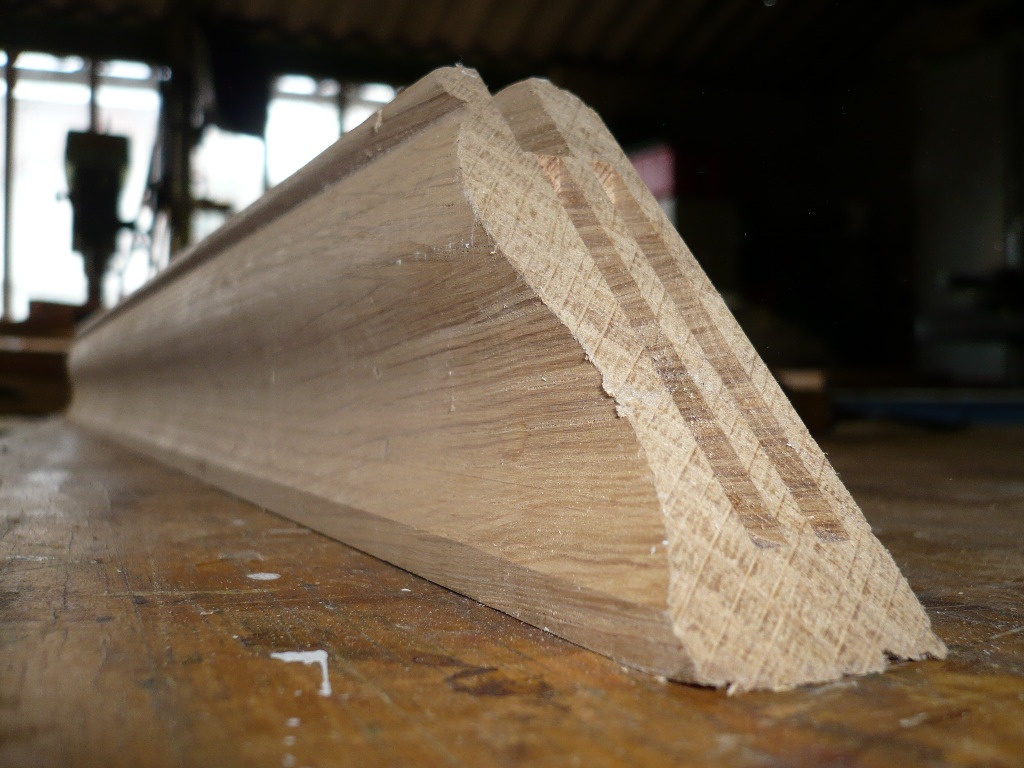

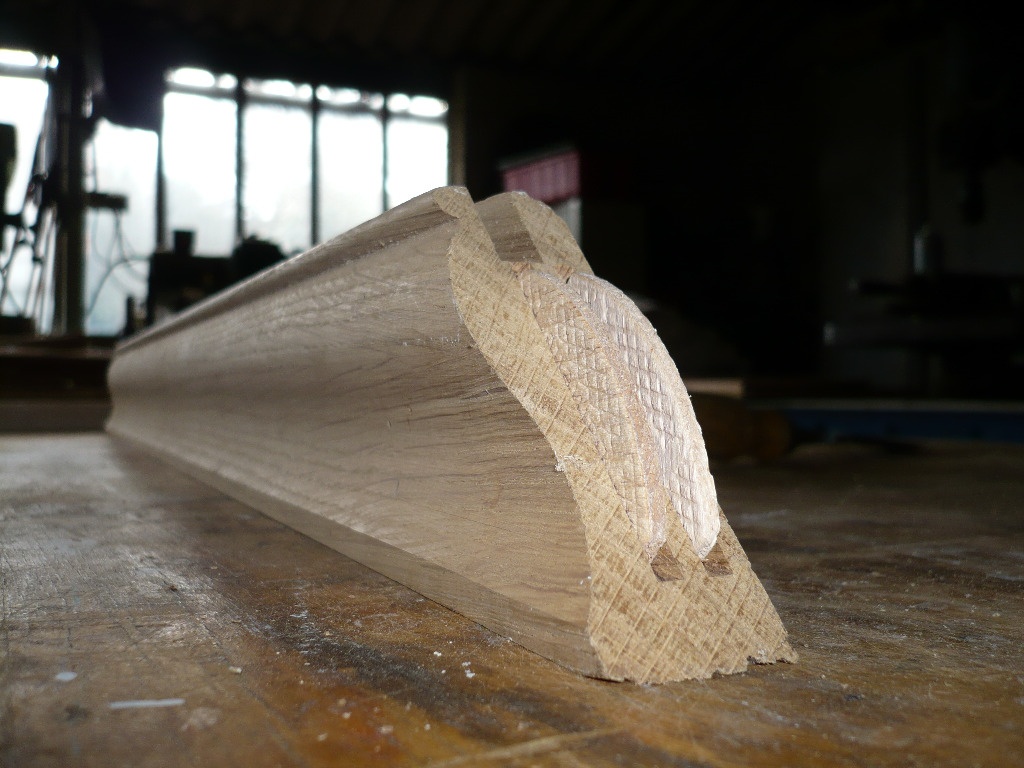

le résultat recherché.

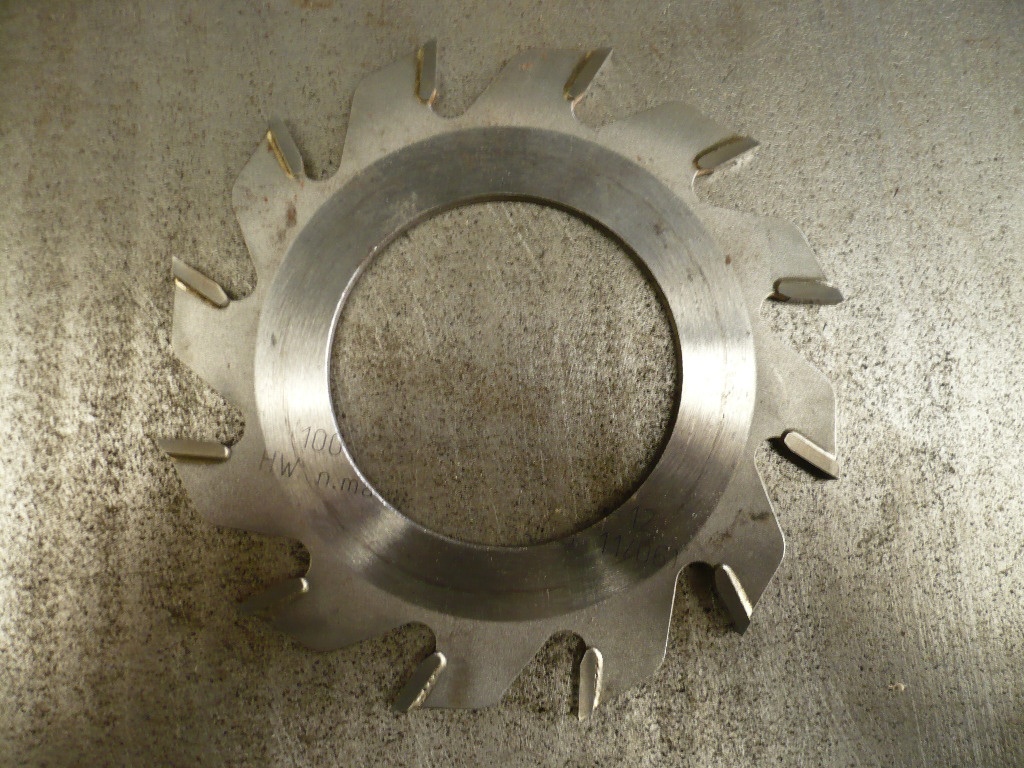

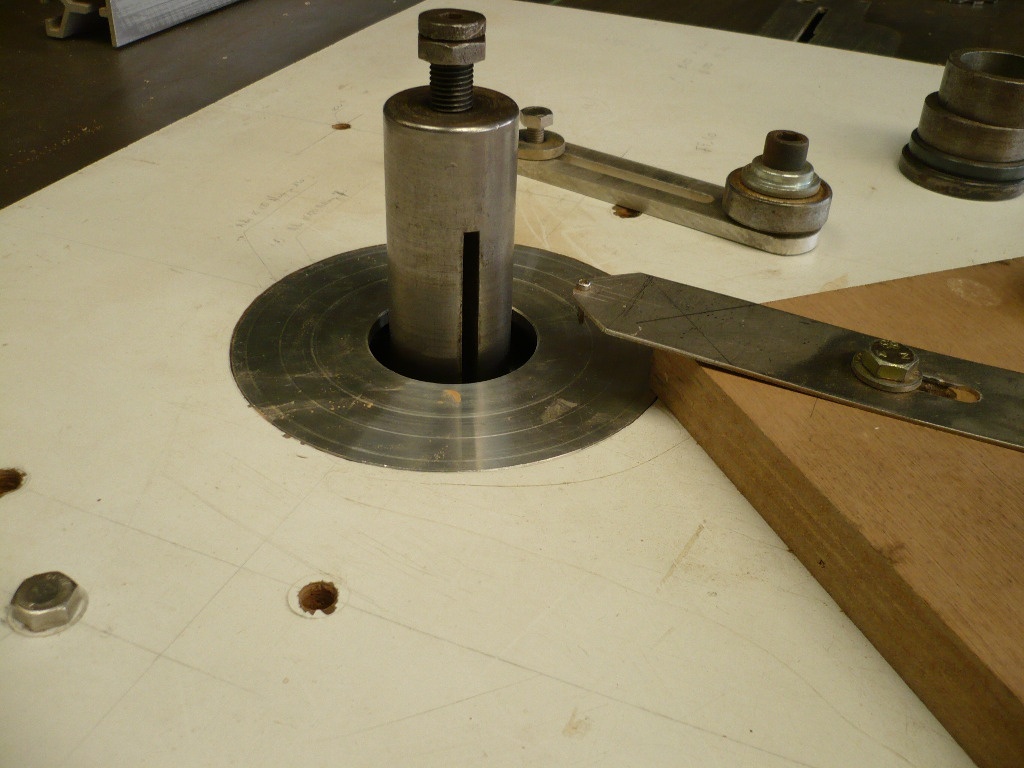

une lame que j'ai fait modifier (Moins cher qu'une lamello.)

Publié Mis à jour

Partager

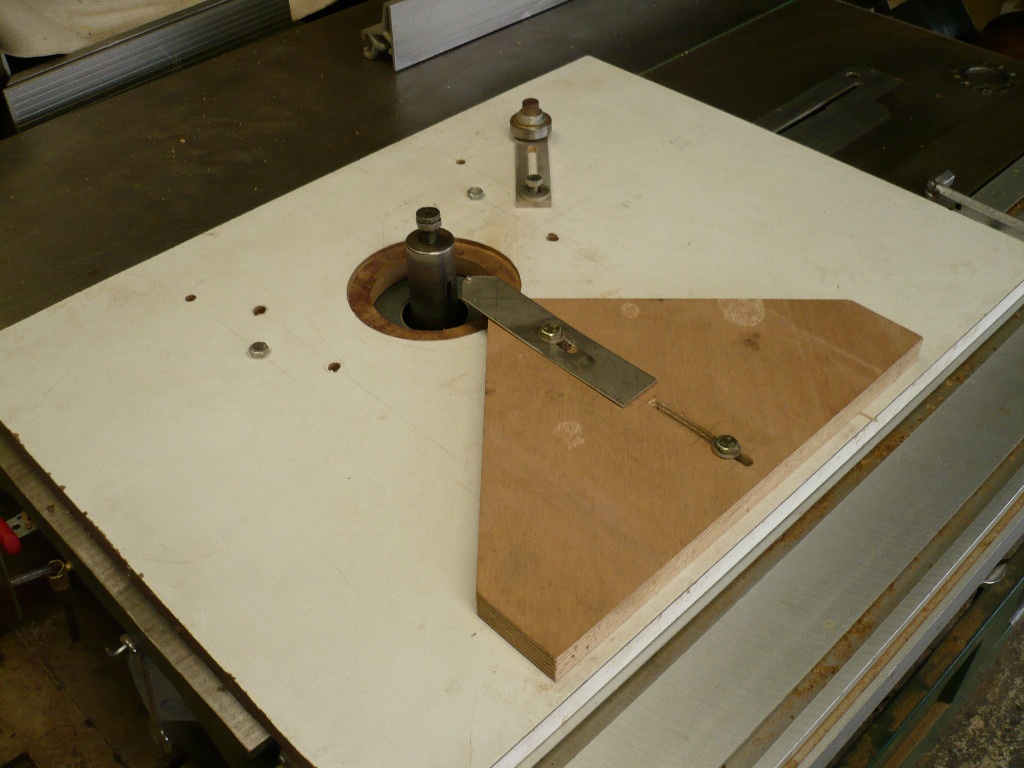

Le guide

Un cp de 30 Plaqué stratifié
Un CP de 30 coupé a angle droit Réglable
Une butée Réglable

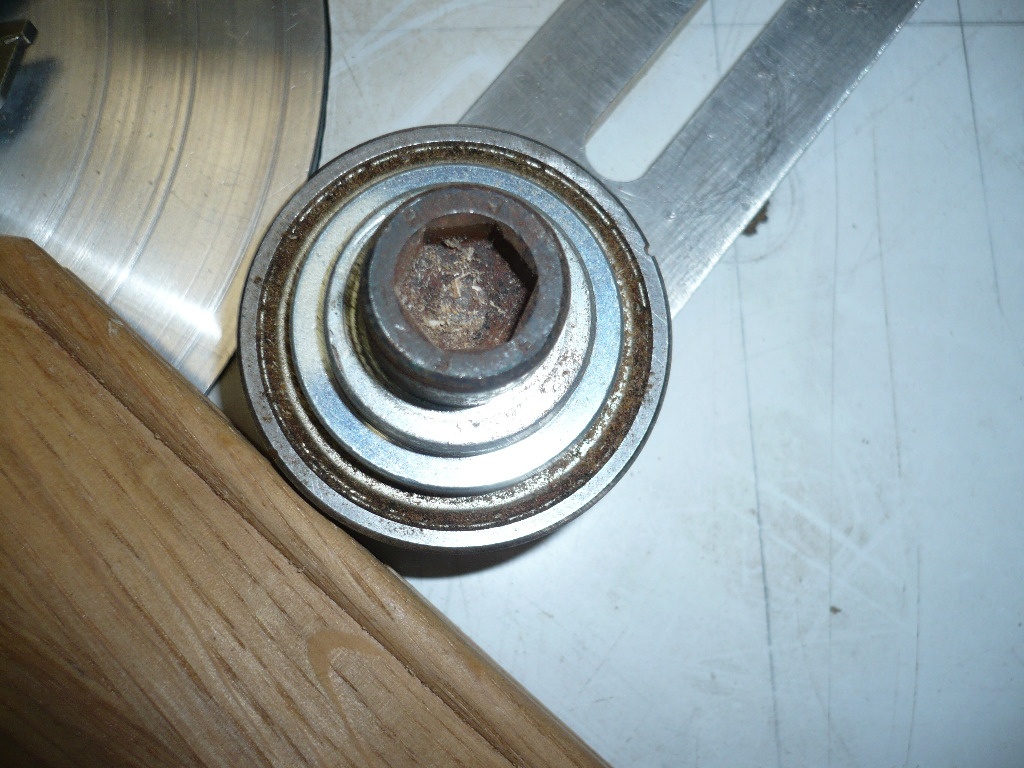

Une butée Réglable avec roulement à billes

Publié

Partager

Montage

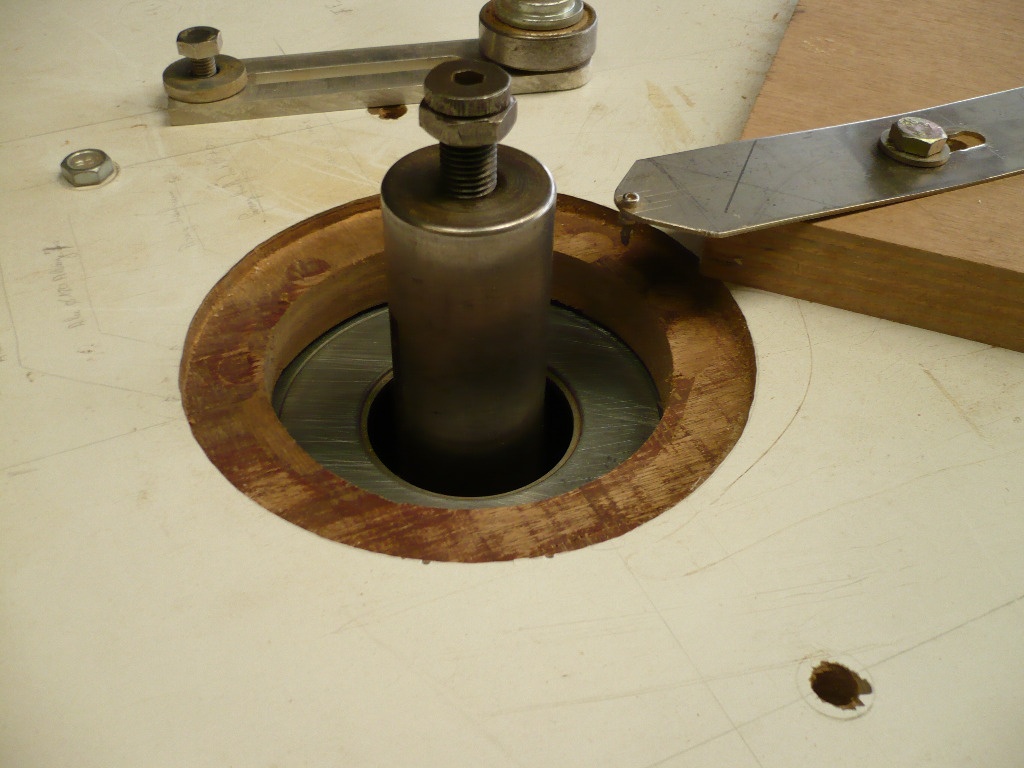

Mise en place d'un "guide "

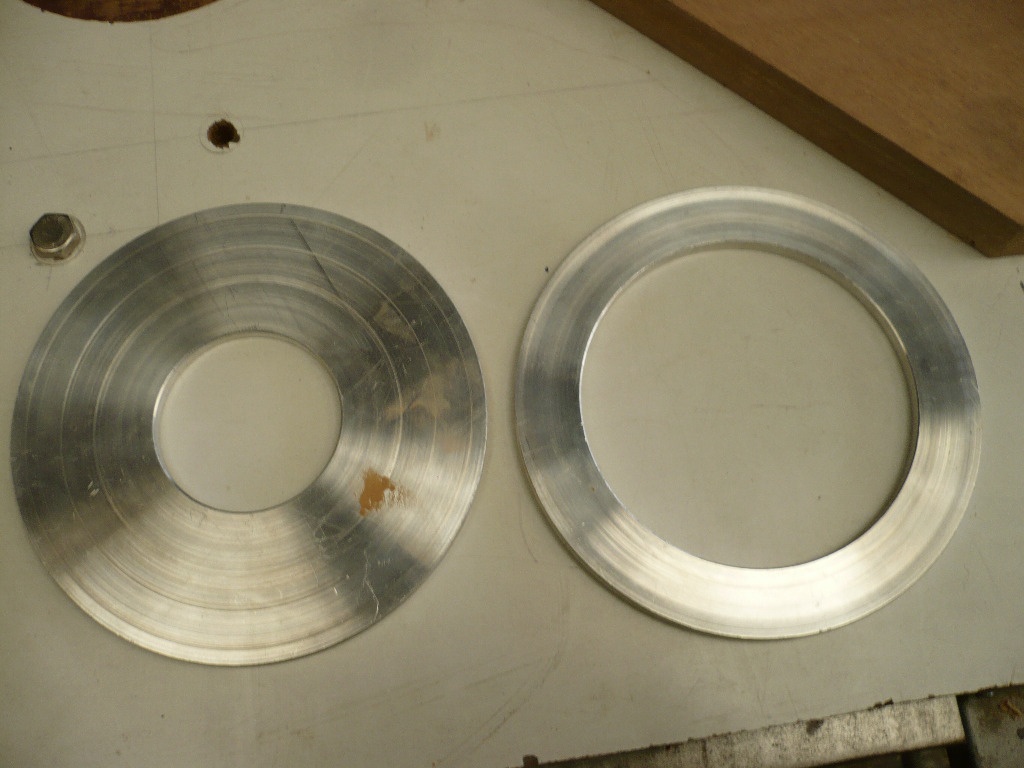

Deux bagues tournées par Jean (Ajusteur ,tourneur, fraiseur ,jamais à court d'idée .Qui a passé une partie de sa carrière a construire des machines qu'un groupe de chercheurs inventaient.)
Lui aussi a eu la mauvaise idée de nous quitter l'année dernière. Feuillure dans laquelle se place l'une ou l'autre bague selon les besoins. La butée a besoin d'être réglée on aperçoit la lumière de l'arbre bien pratique pour refaire une moulure à l’identique
ou si l'on doit faire tourner la toupie à l’envers en inversant les phases pour des raisons de fil ou de formes spécifiques (Mais chut! c'est interdit)

Publié

Partager

Mise en oeuvre

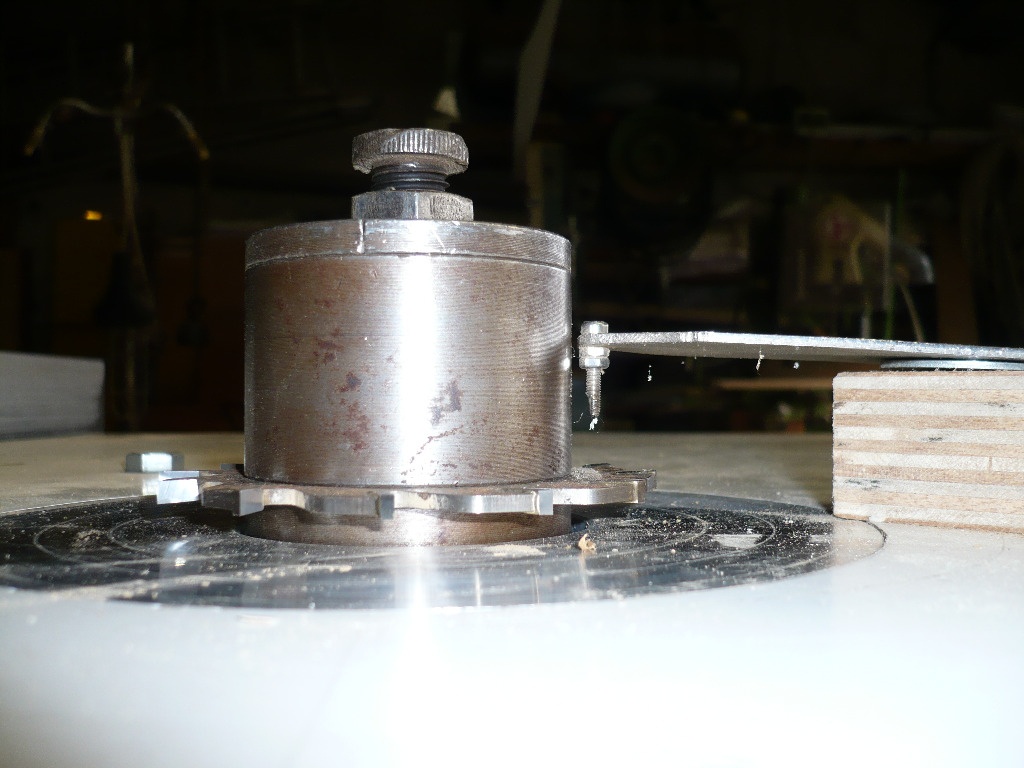

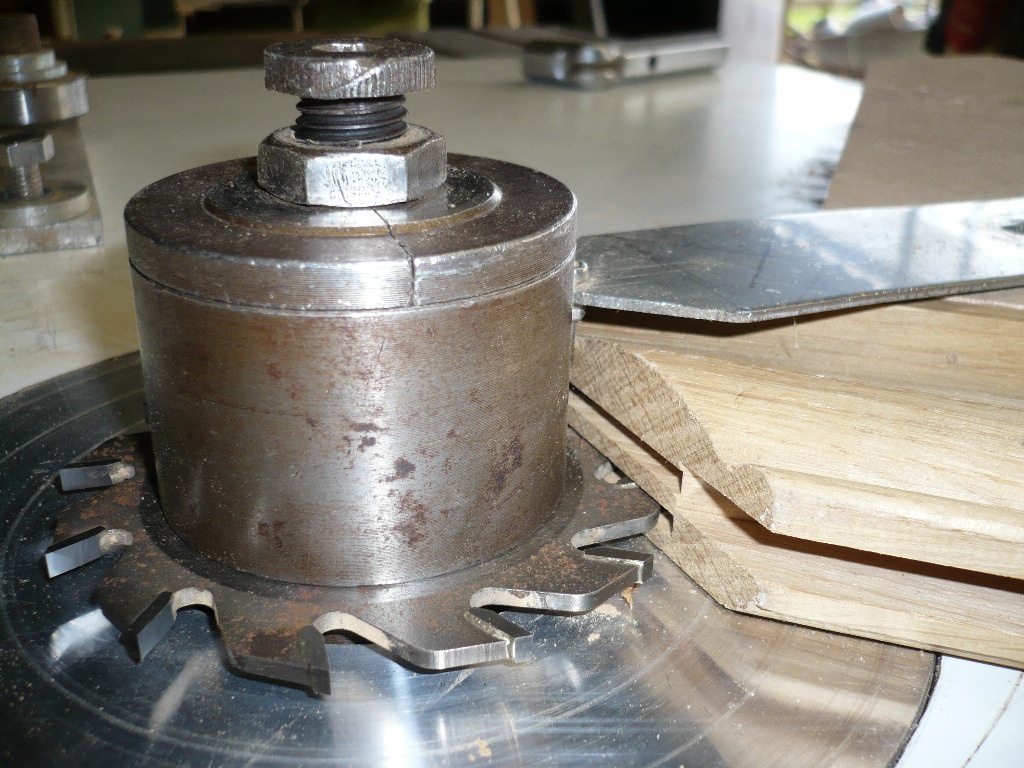

La lame est réglée ;la butée est en place .

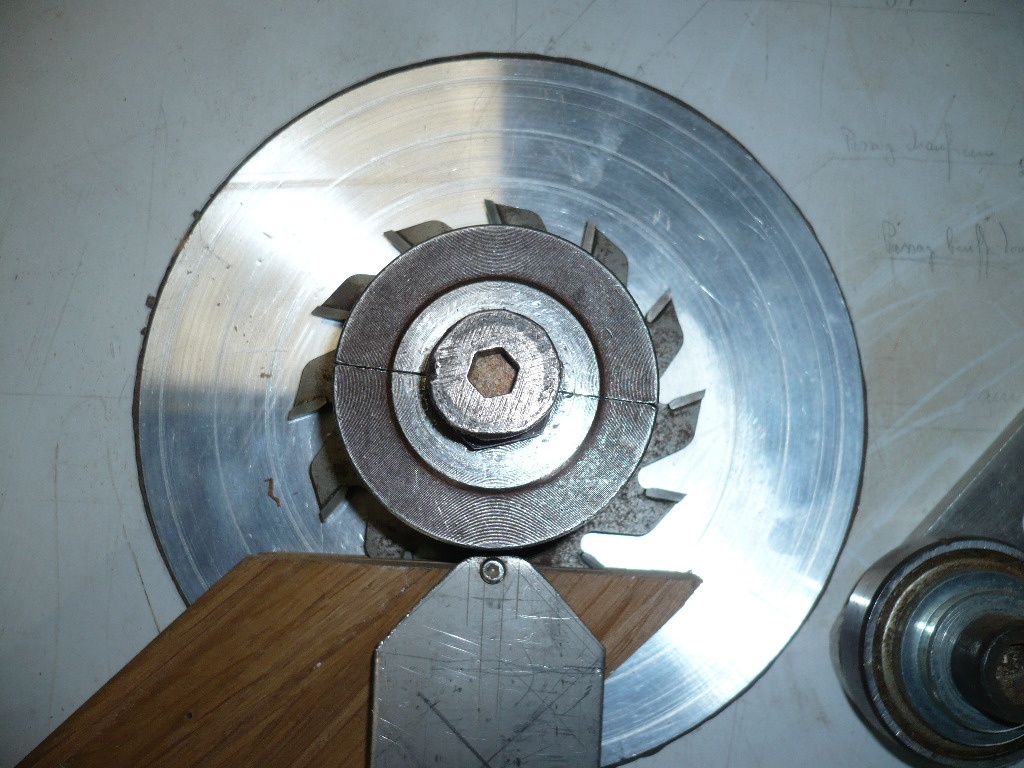

On commence du côté gauche bien appuyé sur le guide en douceur car la butée est fragile.

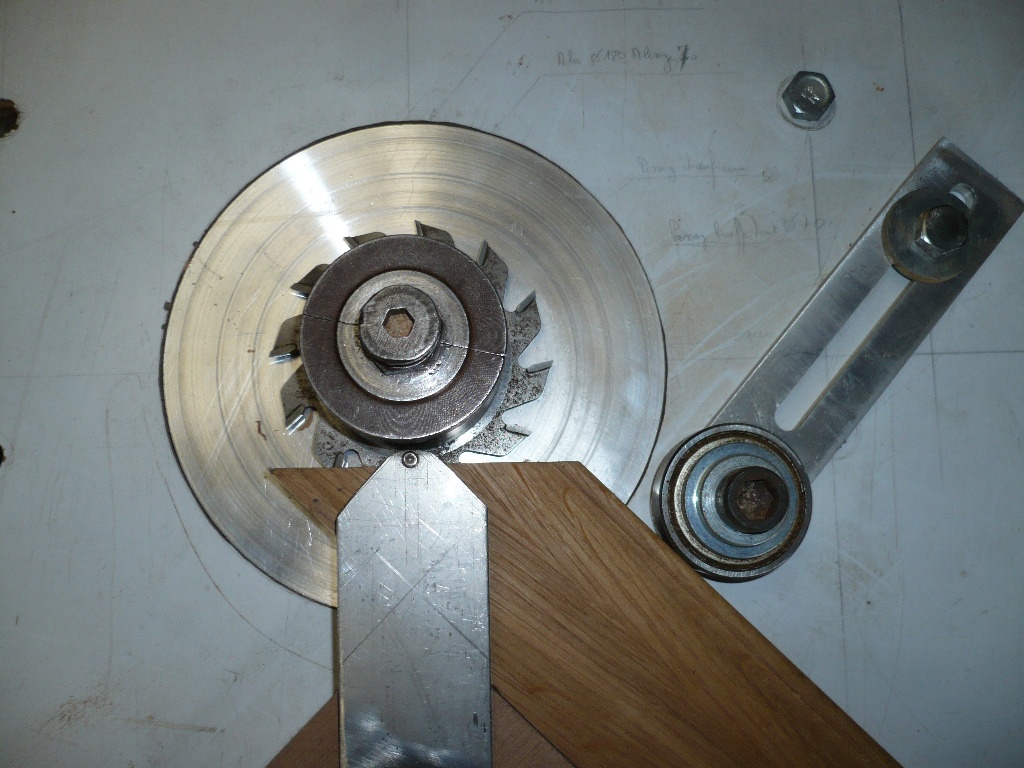

Pour le coté droit on règle le roulement à la largeur du montant faute de quoi on est rejeté par la lame

Publié

Partager

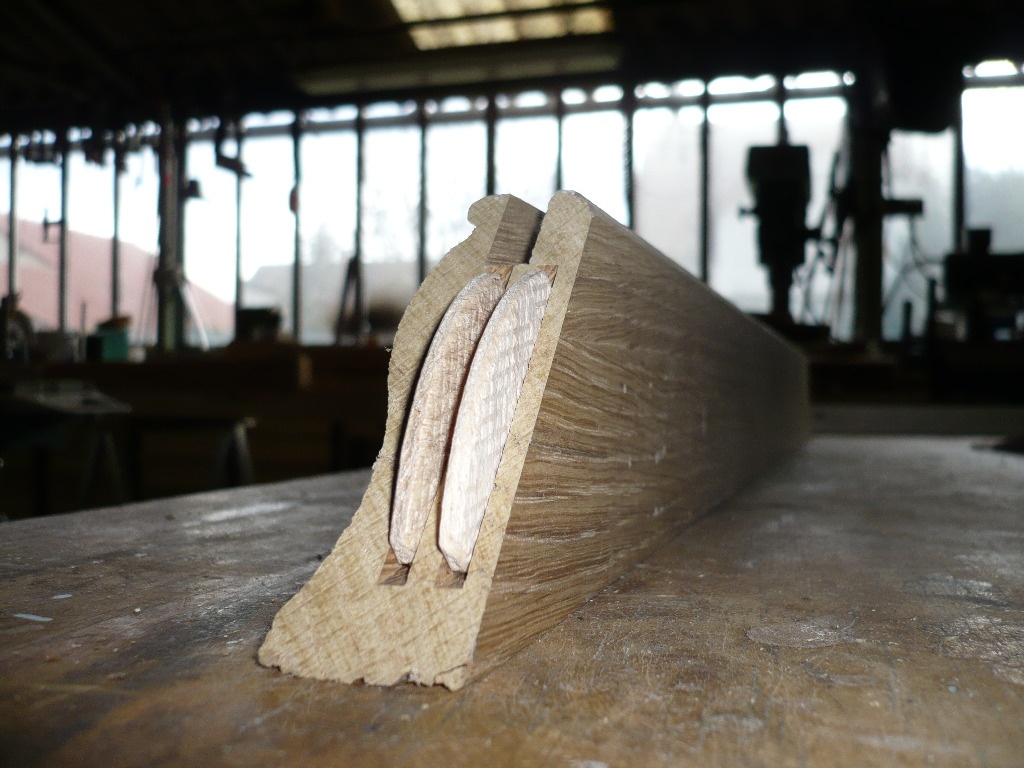

Résultat

J'espère que les photos parlent d'elles même
A noter que l'échantillon est en chêne alors que ce meuble fini est en noyer

Publié

On en parle ici

niconathy


quand on connait la précision que demande une coupe d'onglet. chapeau bas l'artiste.
j'ai fais une cuisine pour un ami il y a 4ans. toutes les façades étaient à coupe d'onglet. un temps de préparation très long et méticuleux. un collage pas sans s'arracher les cheveux à la longue....

jft68

Bonjour,
oui, c'est du très beau travail. Juste surpris de l'assemblage par lamelles.
Je m'attendais davantage à un assemblage "classique".

racm terroff

Merci de vos observations
Qu'entends-tu par "classique" ?si tu évoques le tenon et mortaise avec flottage coupé d'onglet à travers champ,je ne suis pas à la hauteur .
Et puis un jour que nous étions autour d'une table avec mon Ami Medhi Mallier Fondateur de l'entreprise de ferronnerie "dunod Mallier" Il à lâché dans la conversation :Si au XVIIIème siècle Ils avaient connus la découpe au laser crois-tu qu'ils l'auraient laissée au placard?

Je reconnais jouer de facilité mais je ne suis menuisier que depuis que je suis en retraite.

Pour les boiseux qui voudraient de régaler en regardant de la ferraille je vous invite à consulter son site Et à voire et à écouter ce ferronnier sur DAILY MOTION

jft68

Bonsoir,
il n'y avait absolument aucun reproche sous-entendu dans ma question.
Je ferais pareil. Mais vu les réalisations que tu as faites et la qualité de celle-ci, j'imaginais que tu construisais de manière traditionnelle.
Mais encore une fois, aucun problème pour ce qui me concerne :D

racm terroff

Je dis avec Humilité ne pas être à la hauteur pour réaliser l 'assemblage "traditionnel"que j’évoque
Je ne vois aucun reproche dans ton observation au contraire je la trouve constructive . et t'en remercie à nouveau.
Racm terrof

bene569


joli travail comme d'habitude, merci de me rappeler que l'on peut faire des lamellos autrement , j'avais oublié!
il faut dire qu'apprendre la menuiserie dans les vieux bouquins , en vieux français, avec la vue qui baisse,on loupe des trucs!
amicalement

niconathy


rassure nous, tu n'as pas 569 ans bene? ;-D

bene569


Tu enlèves le 5 et tu y es presque ! 66
Par contre les bouquins dont je parlais ...Roubo 1769 , tirage limité à 500 ex,format d'origine , sur papier chiffon ,édition numérotée, 16 kg; Bref la littérature qu'on ne trouve pas sur internet!

racm terroff

Bonjour bene569
Où en est le rétablissement de ta main ? Le Roubo sauf si tu dois restaurer des meubles d'époque et encore les choisir estampillé. Ne t'apportera pas beaucoup.Si tu recherches l'anatomie d'un meuble c'est la bible.
Les frères ALLOT en Bretagne qui font de la copie d'ancien s'en inspirent certainement Mais leur fabrication y compris sculpture est réalisé avec des machines à commande numérique . Certaines finitions sont faites à la main.
Pour ma part j'ai acquis un certain nombre de livres aux éditions VIAL .Ils m'ont tous donné satisfaction.
