Romain Delorme

Table basse triangulaire

  Ce pas à pas présente un projet en cours de réalisation.

Table basse triangulaire
+

Bonjour à toutes et à tous les boiseux,

Je vais réaliser une table basse avec au centre du plateau de table un assemblage japonais appelé "Negiri Arigata".

Le bois utilisé ne sera que du Pin Sylvestre.

Bonne réalisation à vous !

Liste des articles


Partager

Débit des pièces

Je commence donc par débiter mes pièces, en sachant qu'il me faut ;

  • 3 montants de 500x100x18 mm
  • 3 traverses de 350x100x18 mm

Le tout en Pin Sylvestre lamellé-collé.

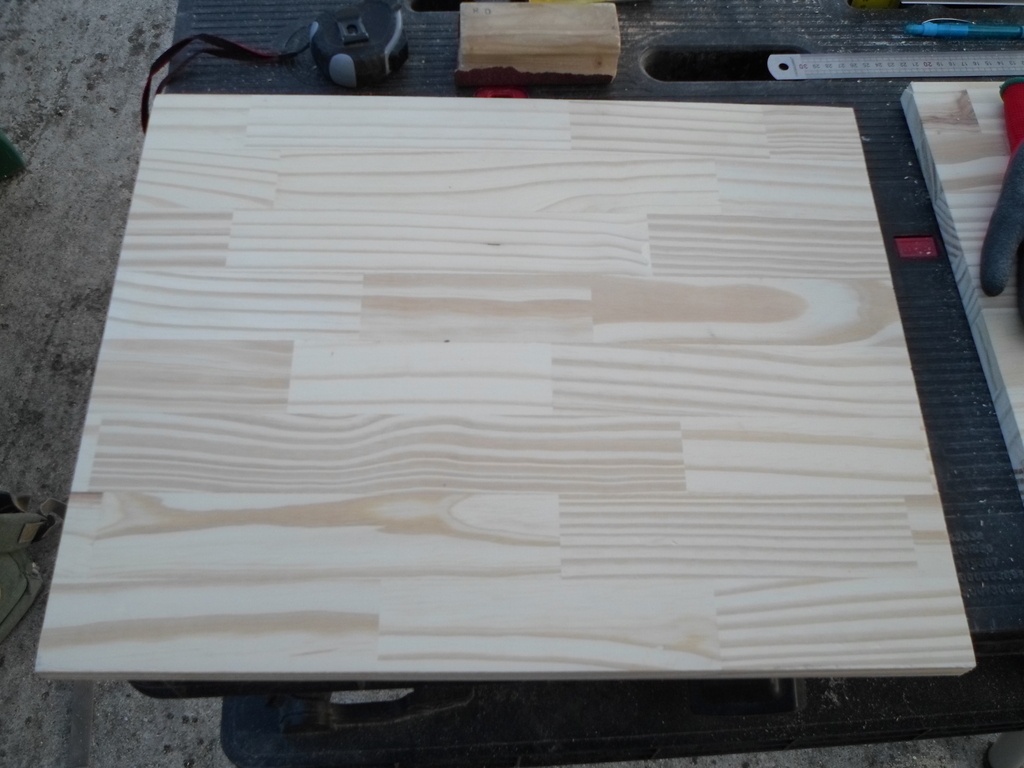

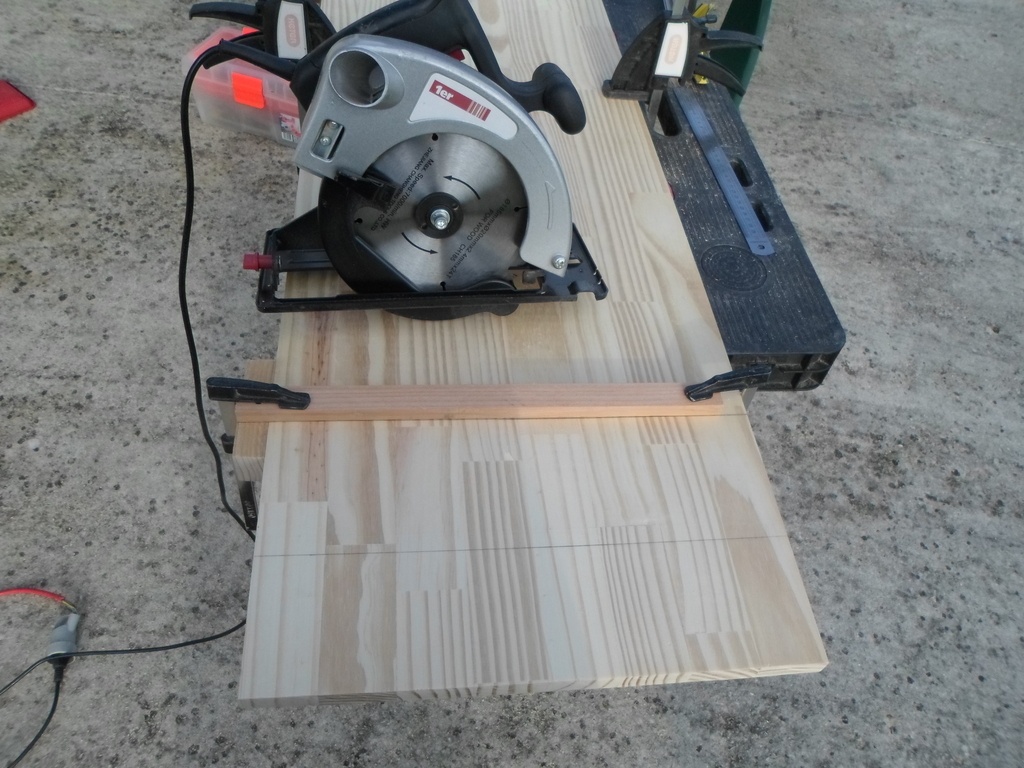

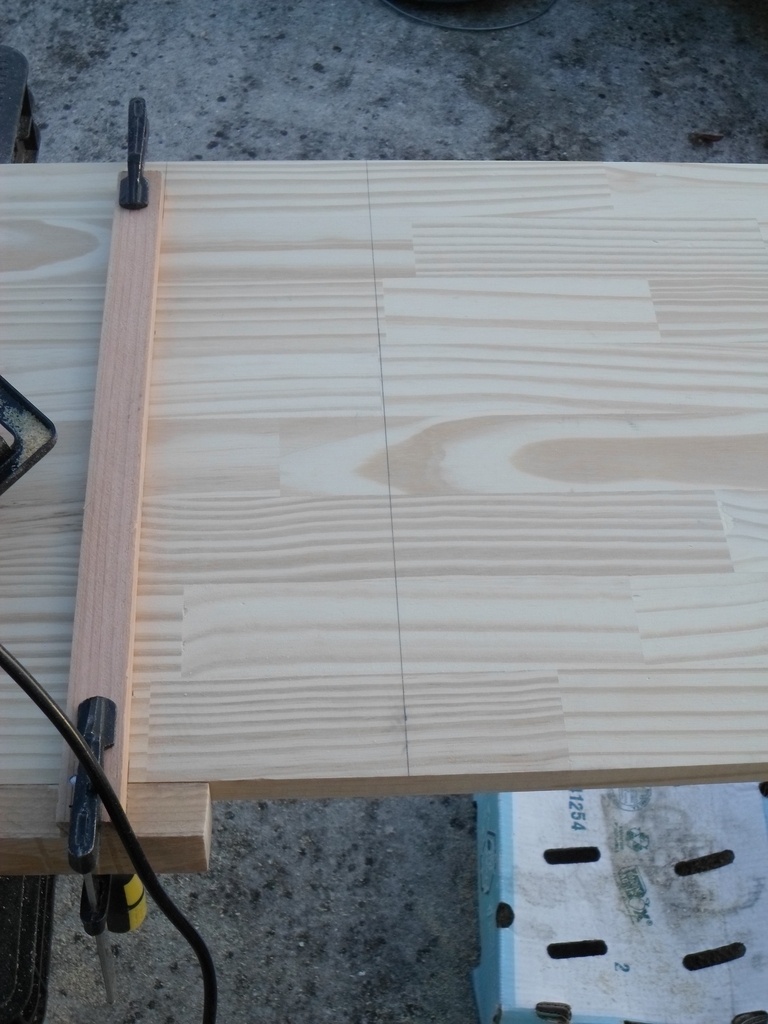

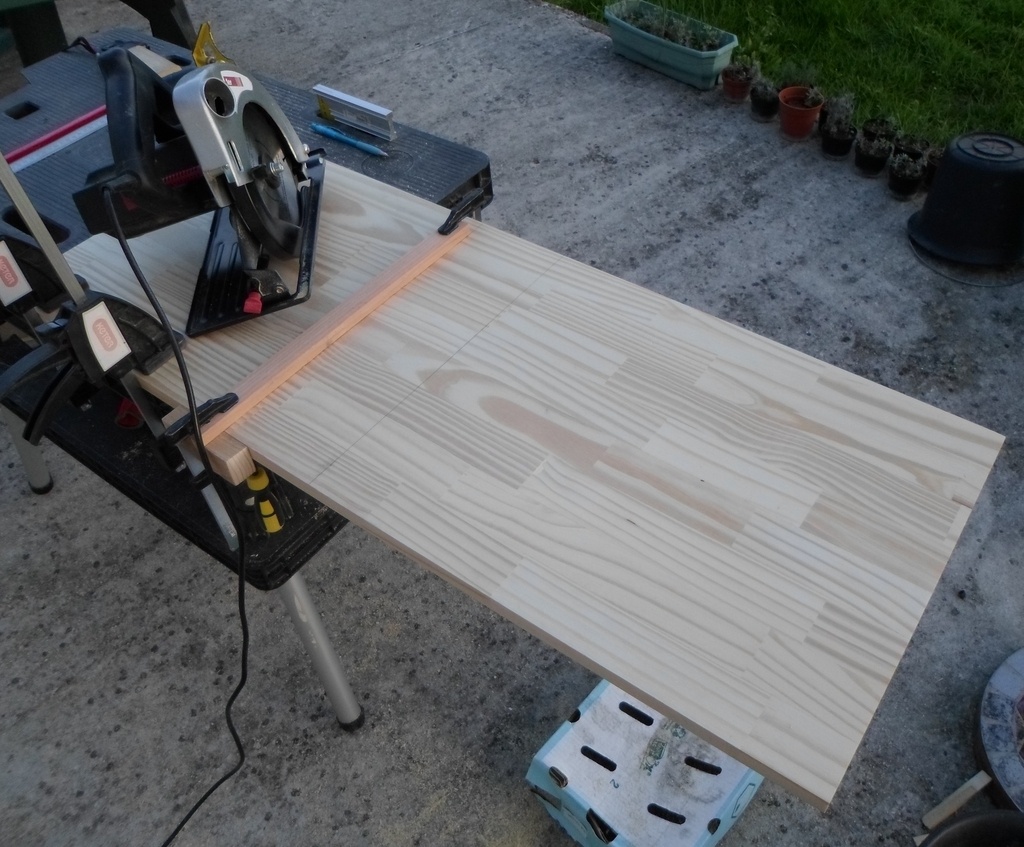

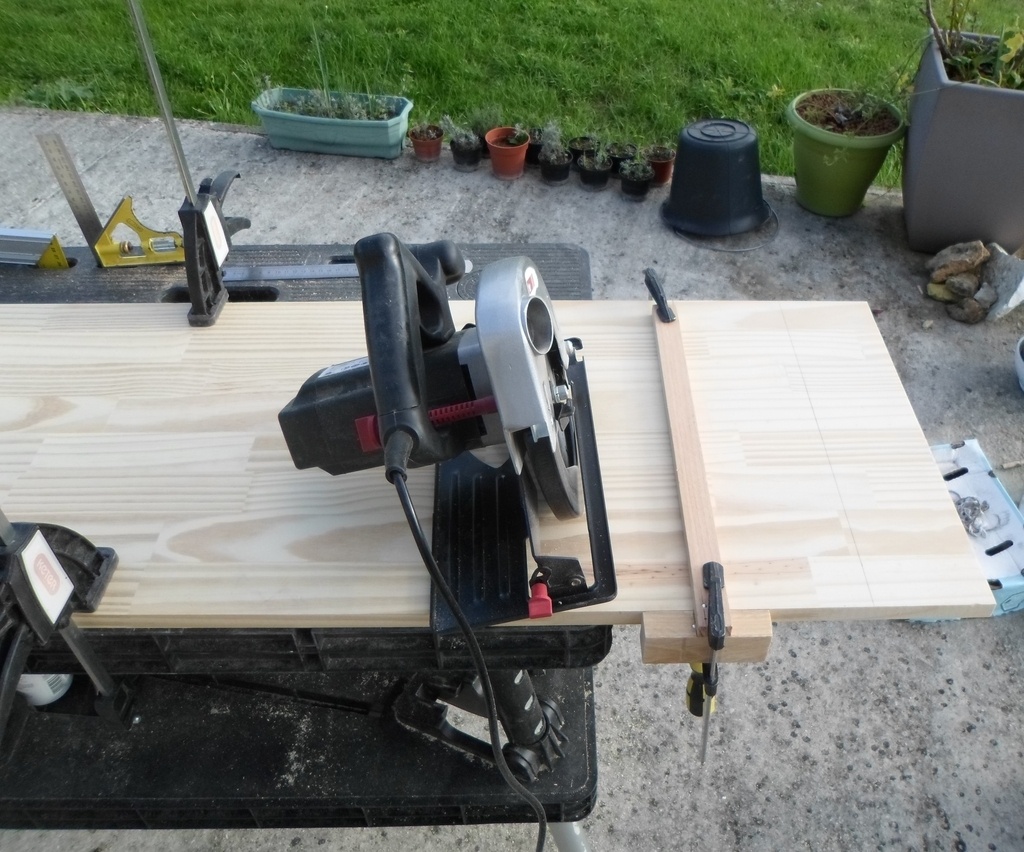

Donc je scie mon panneau avec ma scie circulaire en plaçant un té en bois pour être bien droit.

Ensuite je répète l'opération 2 fois et j'ai mes 3 traverses de débitées.

Puis je fait la même chose avec les montants sauf que je découpe le panneau entièrement (1 morceau de panneau = les 3 montants).

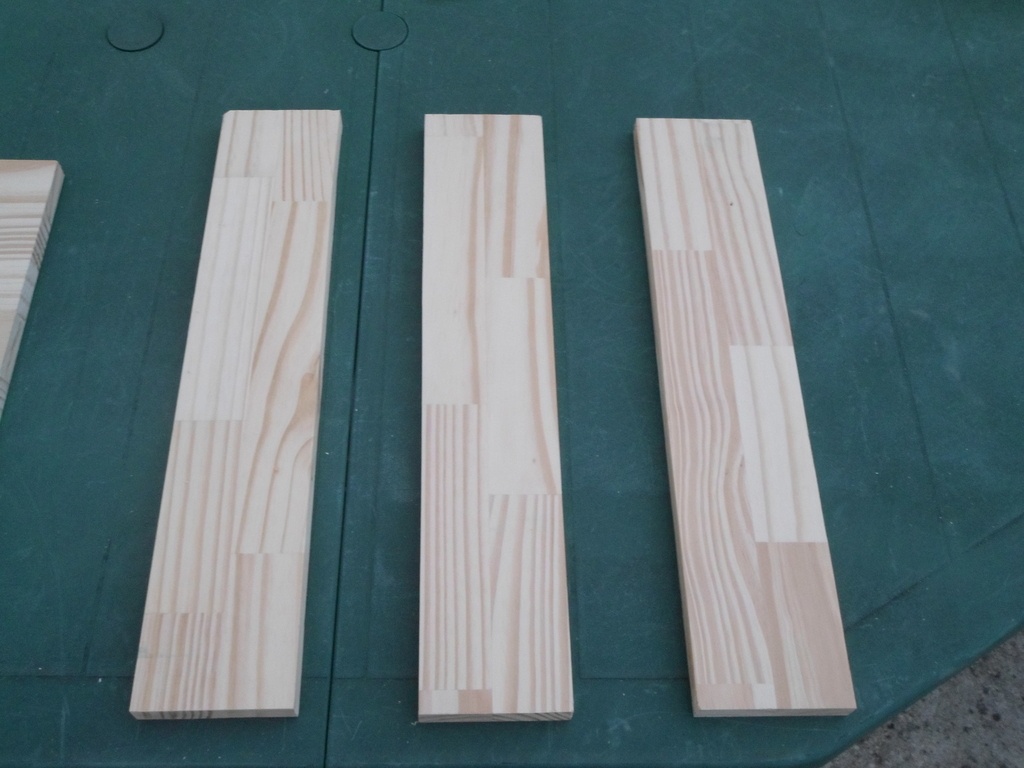

Après je scie en longueur pour avoir mes 3 montants.

Je scie avec ma scie japonaise "Ryoba".

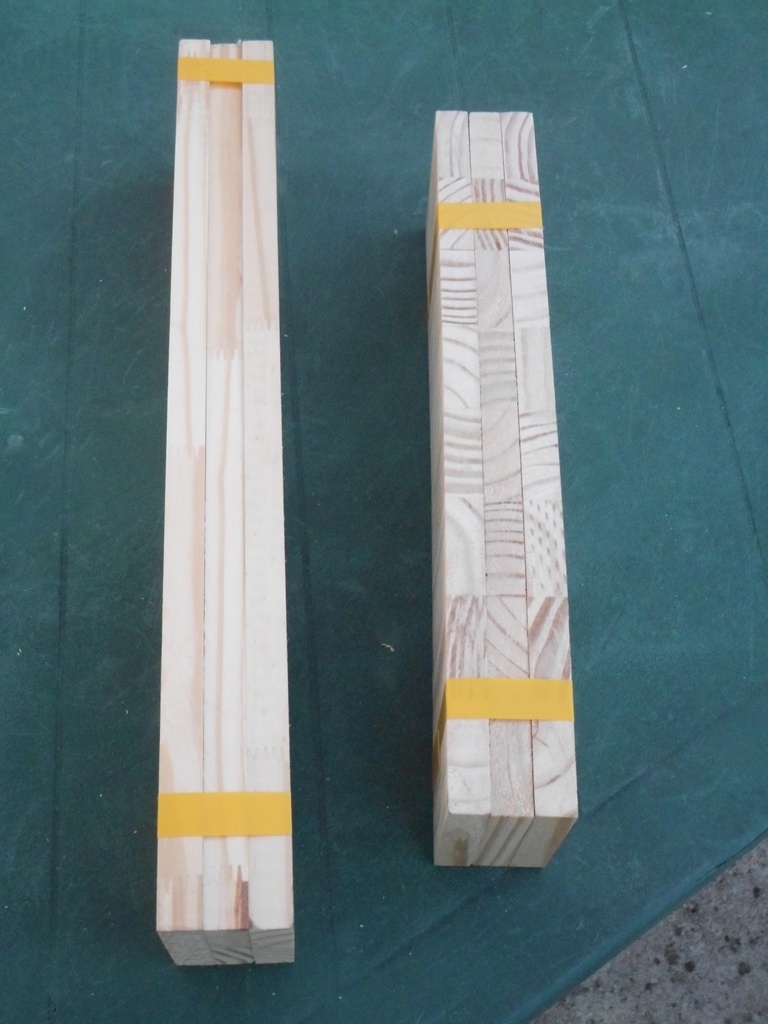

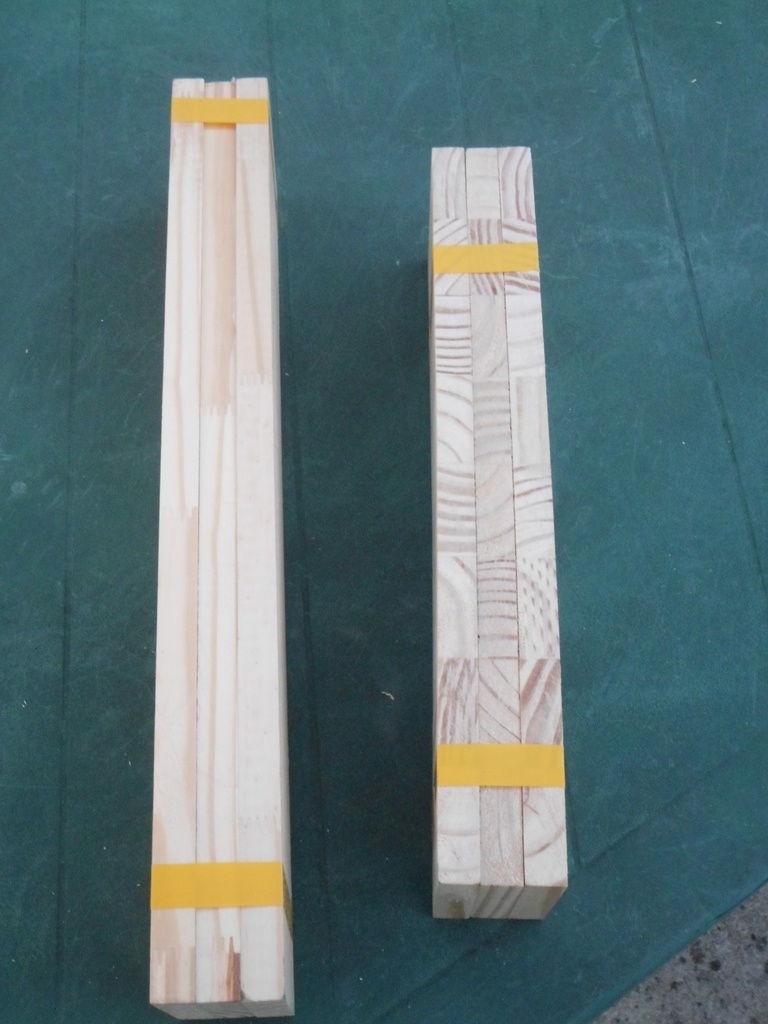

Enfin je regroupe les différentes pièces entre-elles avec du scotch d'électricien.

Publié

Partager

Mise à longueur des traverses

Le panneau fait 400 mm de long et il me faut que 350 mm de long, donc je les scie avec ma scie JP Ryoba.

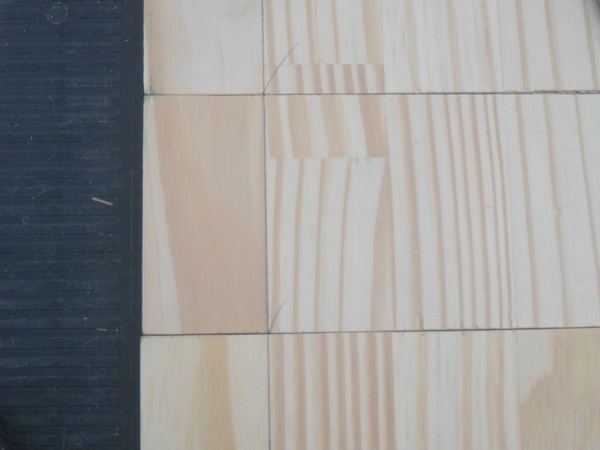

(Ci-dessous tracage de la partie a découper)

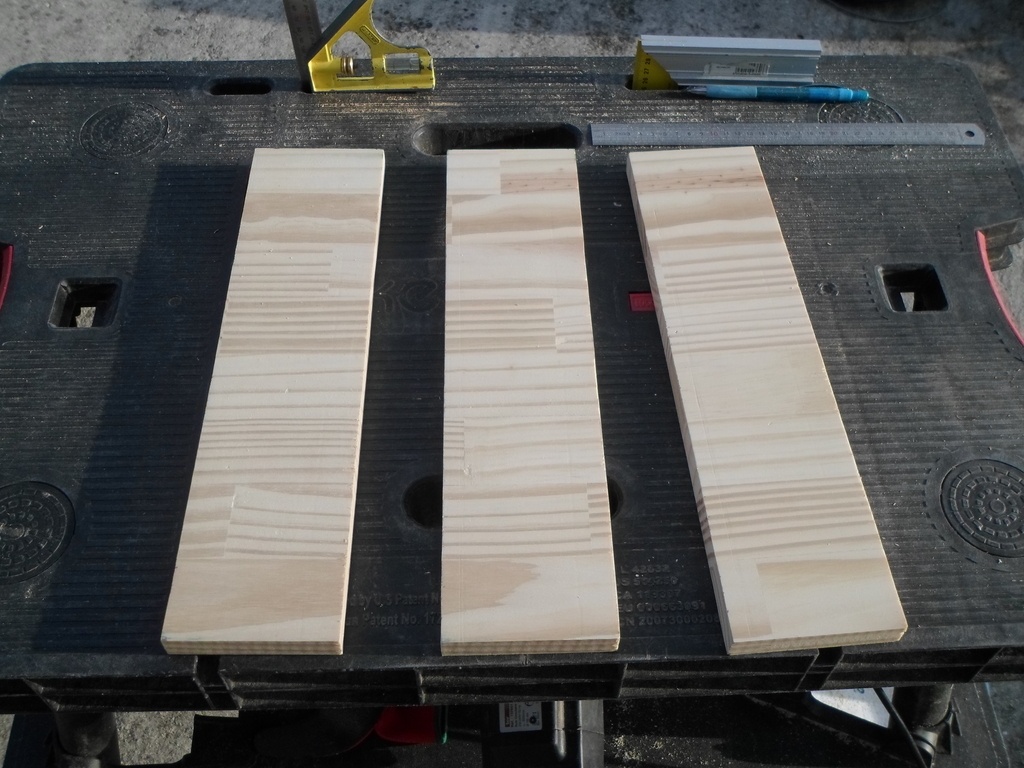

(Ci-dessous coupe effectuer)

Publié

Partager

Coupe en angle des traverses

Je trace les traverses pour qu'il est le même angle pour, après, les assembler ensemble.

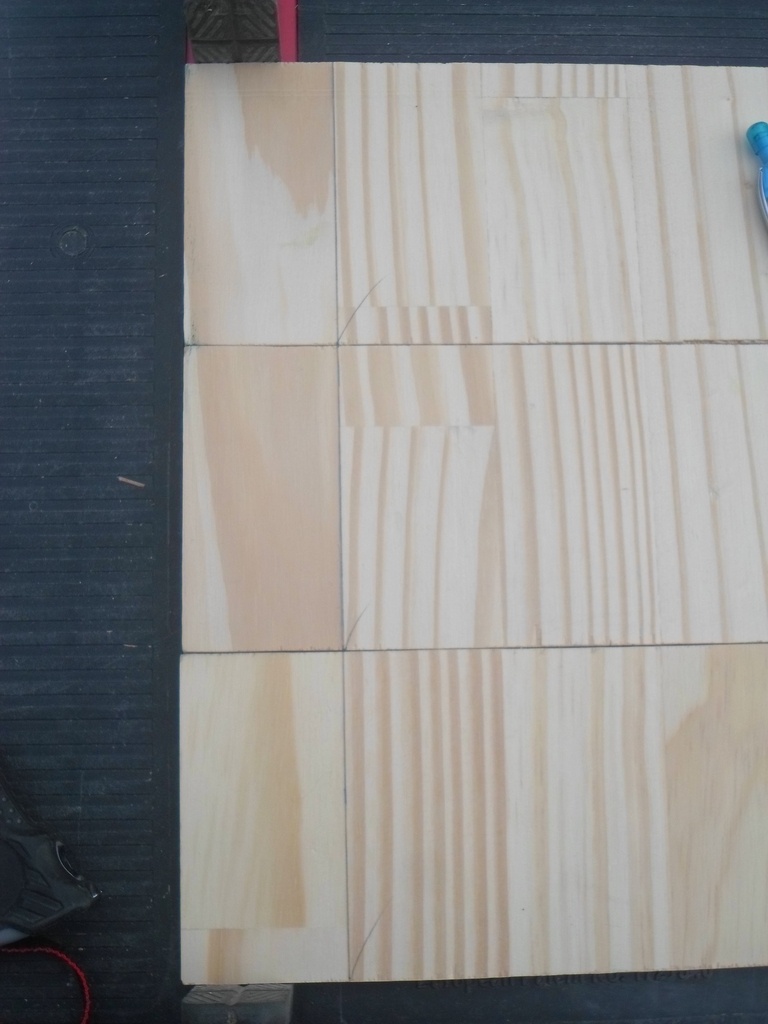

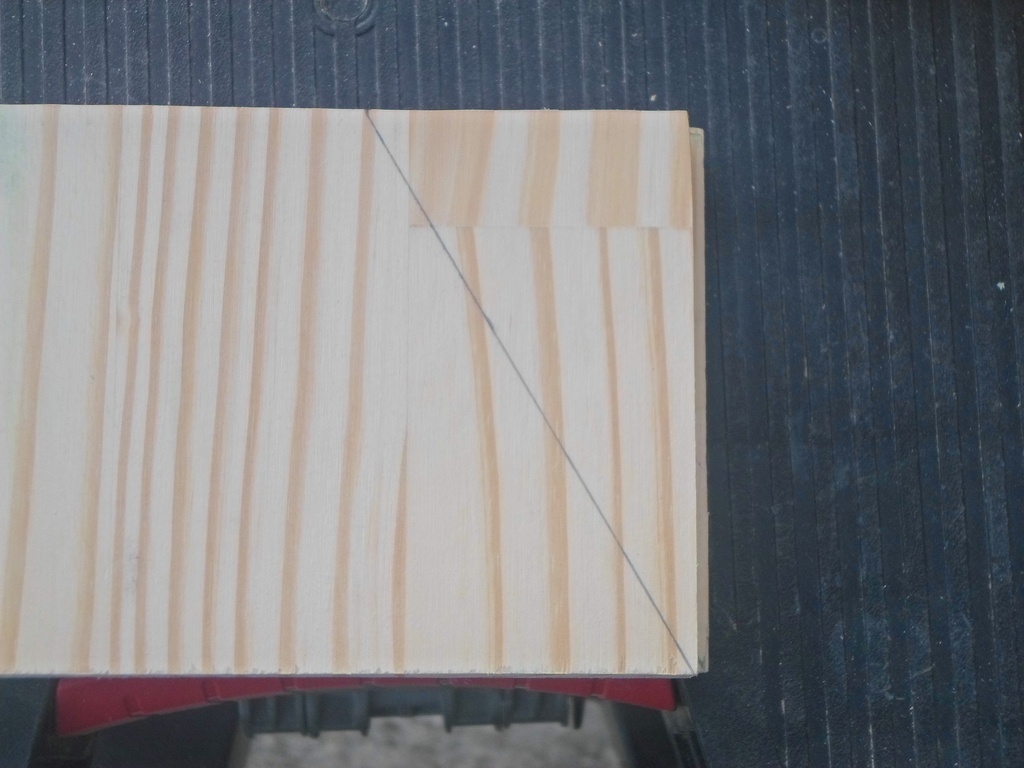

Traçage des traverses en angles de 60°

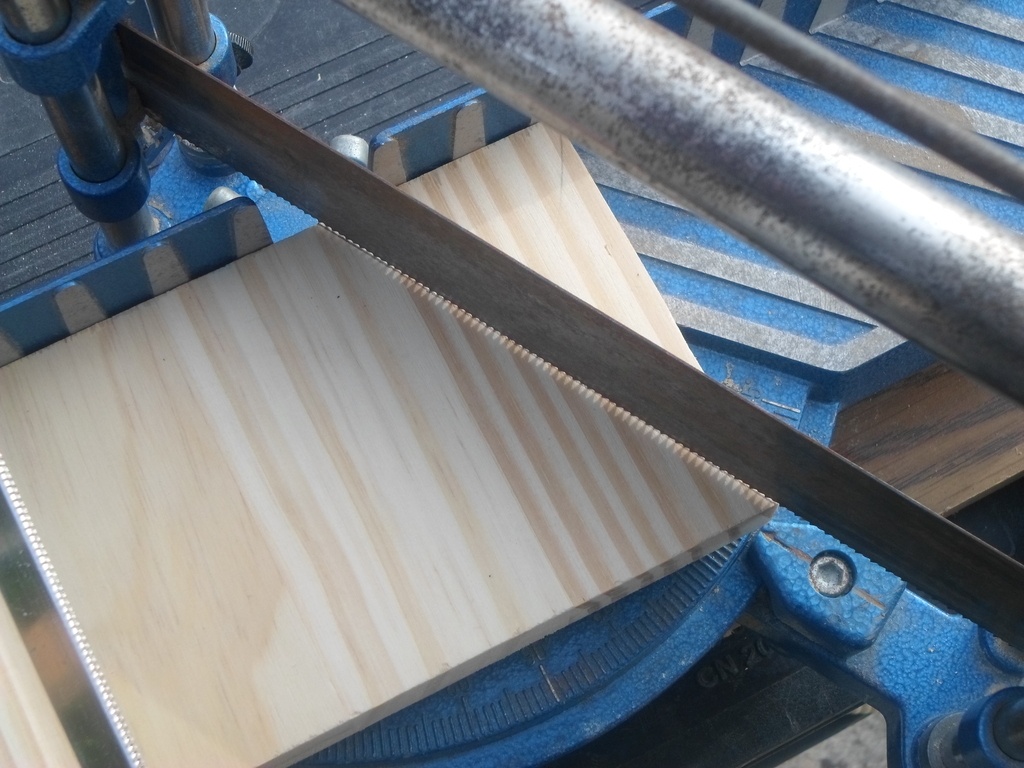

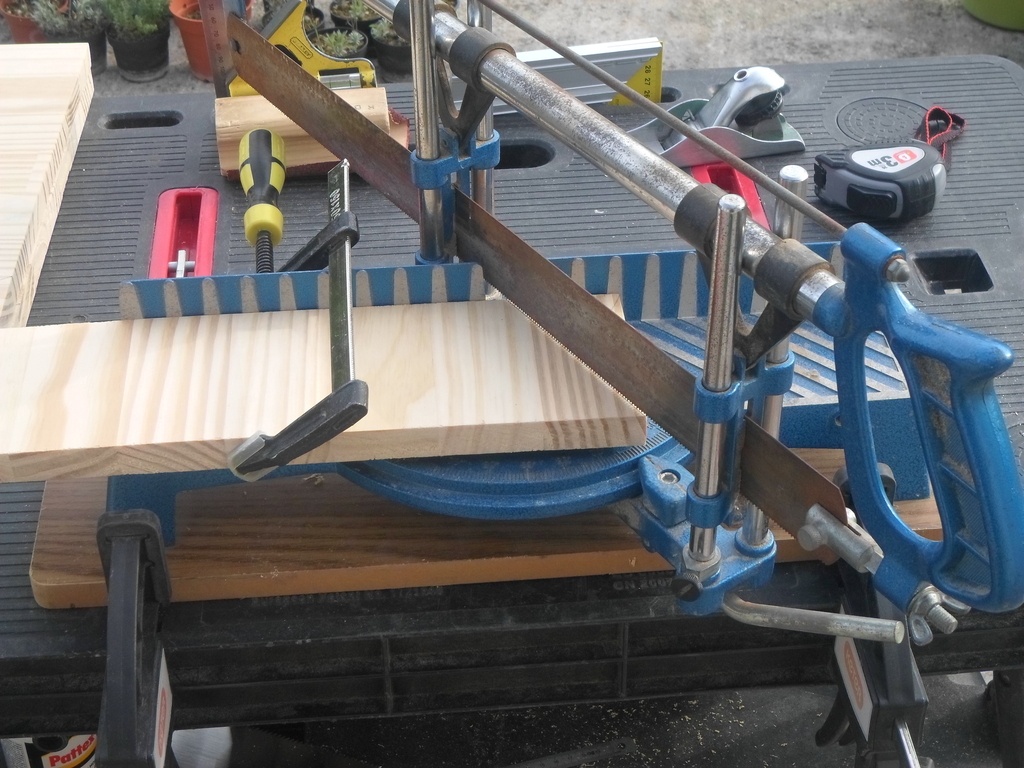

Coupe en angle avec ma scie à onglet manuel (et je peux dire que sa fait les bras 😄) en répétant cette opération 3 fois.

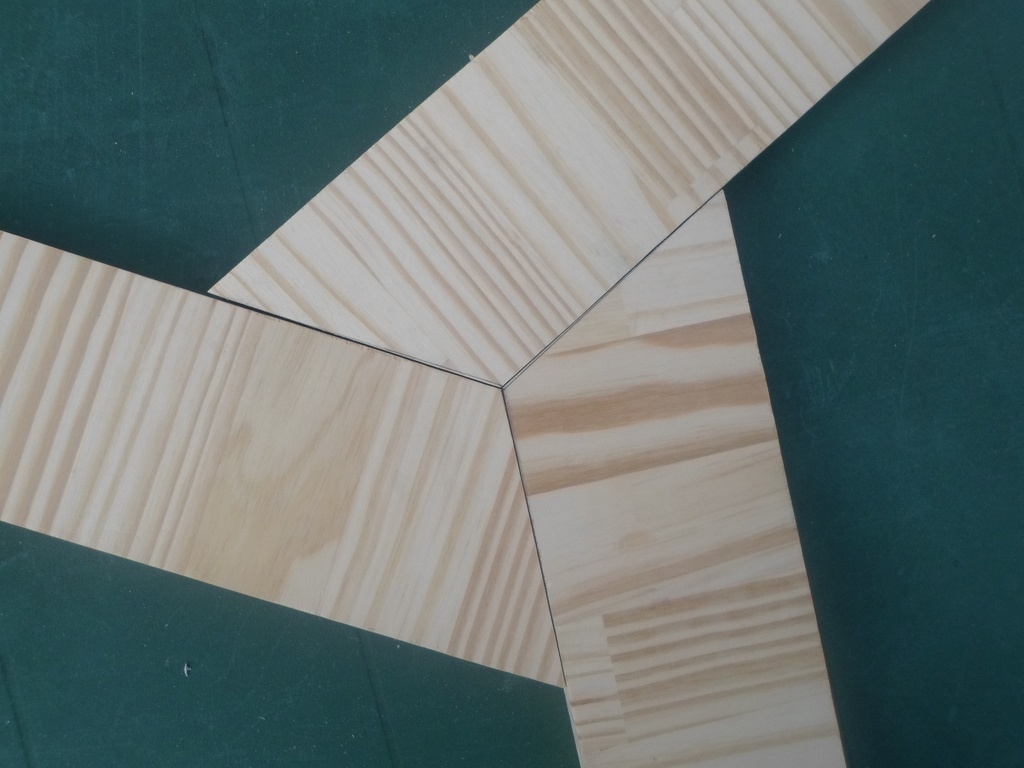

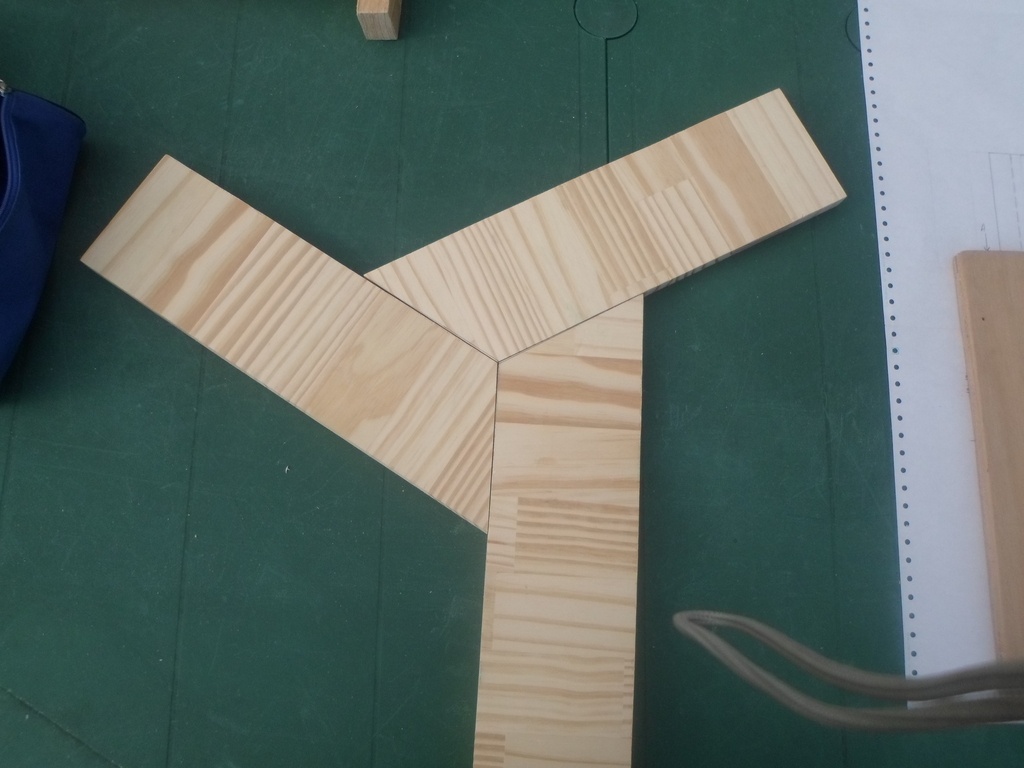

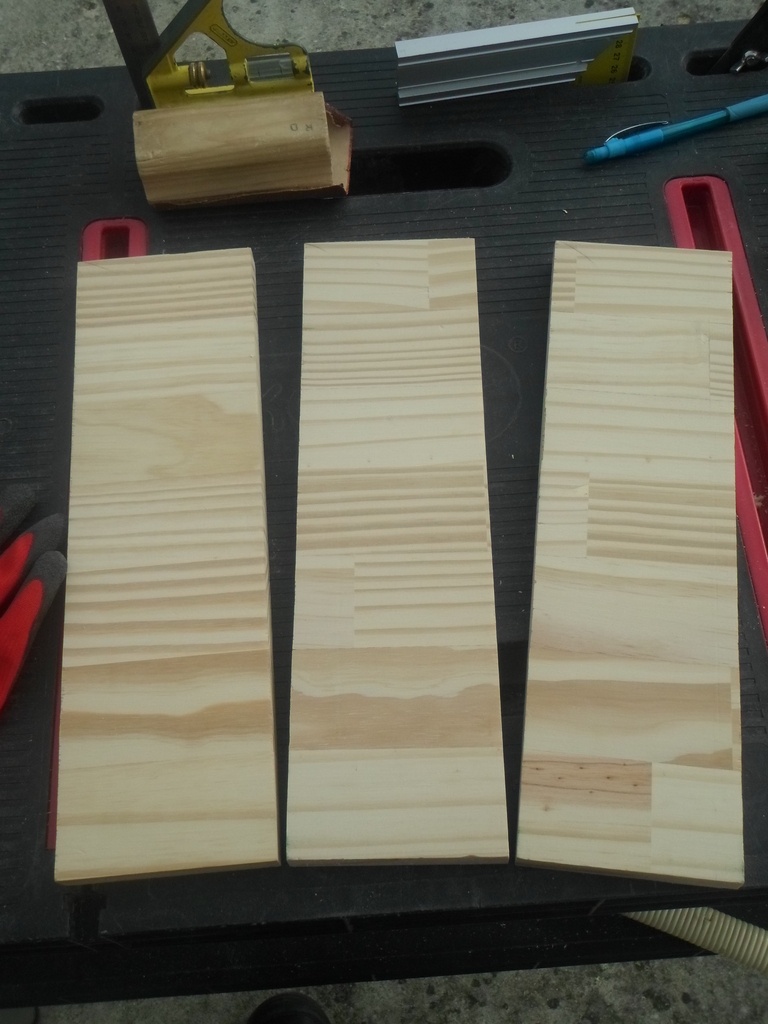

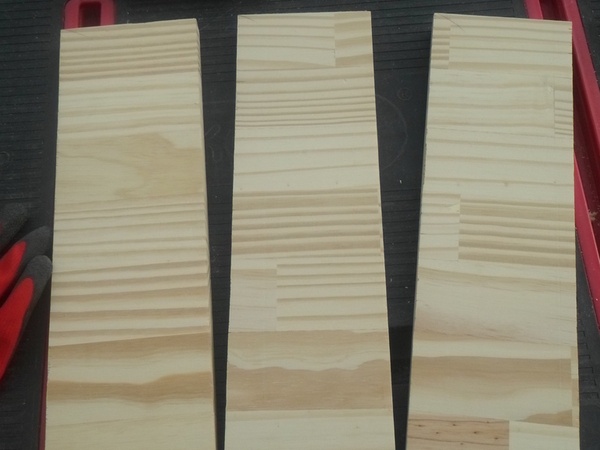

Voilà les 3 pièces coupées (!l'assemblage effectuer sur ces deux photos ne sont pas valablent pour l'assemblage finale!).

Publié

Partager

Gabarit entaille défonceuse

Pour pouvoir réaliser l'assemblage finale des traverses ensemble. Il faut que je fabrique un gabarit pour ma défonceuse.

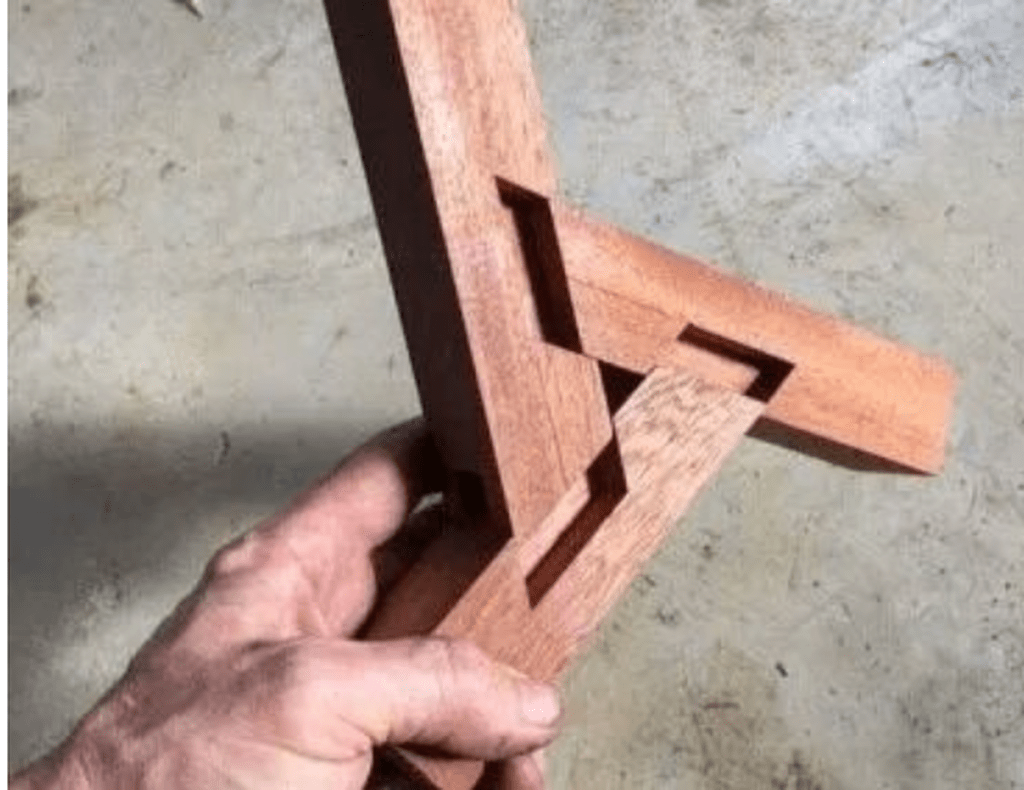

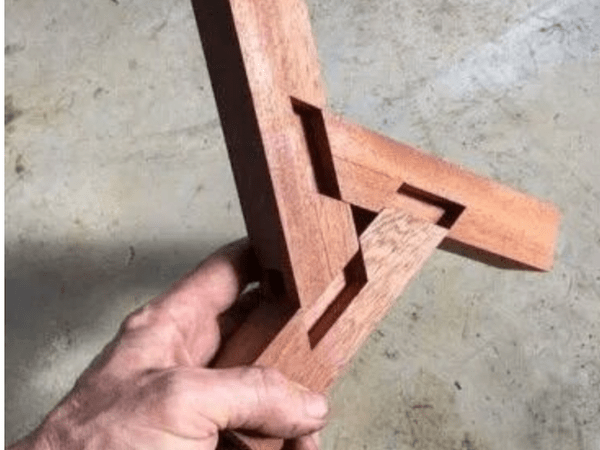

Pour une meilleur compréhension l'image ci-dessous représentera se que je voudrais faire 😁.

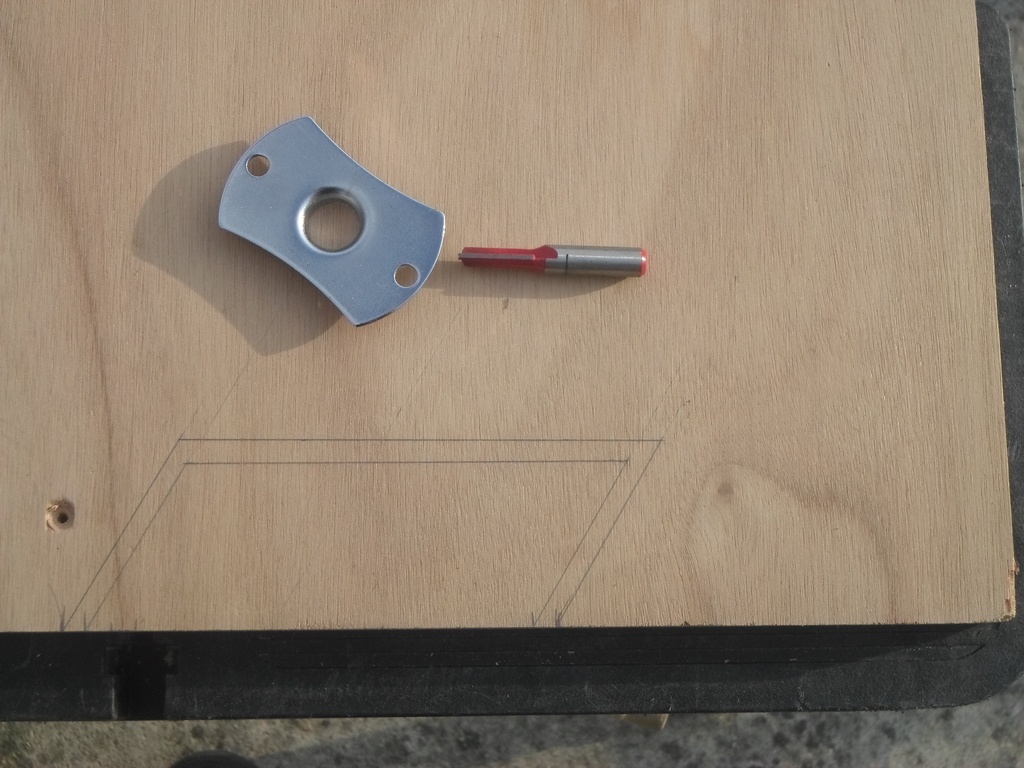

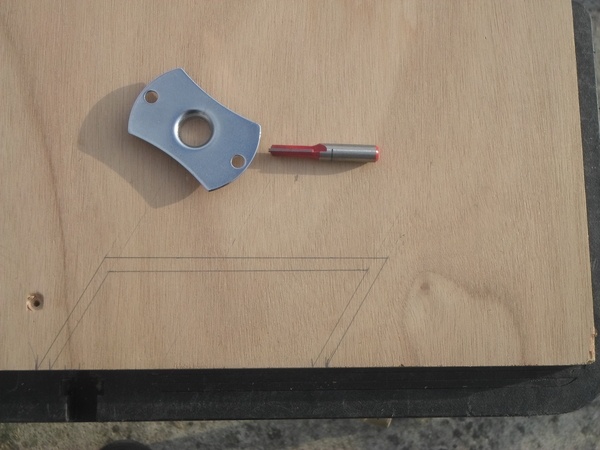

Donc j'ai effectué le traçage sur du CP Hêtre, je crois 😅, avec la marge du guide à copier.

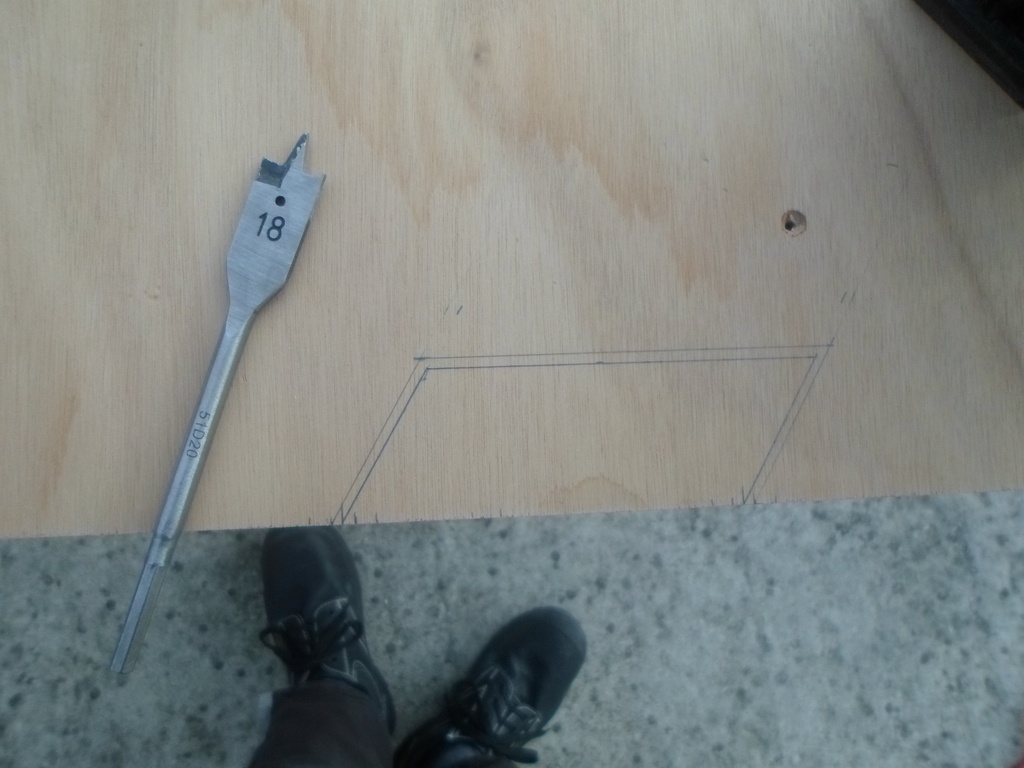

Je vais essayer de le percer et ensuite le limer pour que tout soit droit.

Bon je suis obligé de tout refaire le tracer car a la visseuse j'ai massacré ma pièce 🤣🤣.

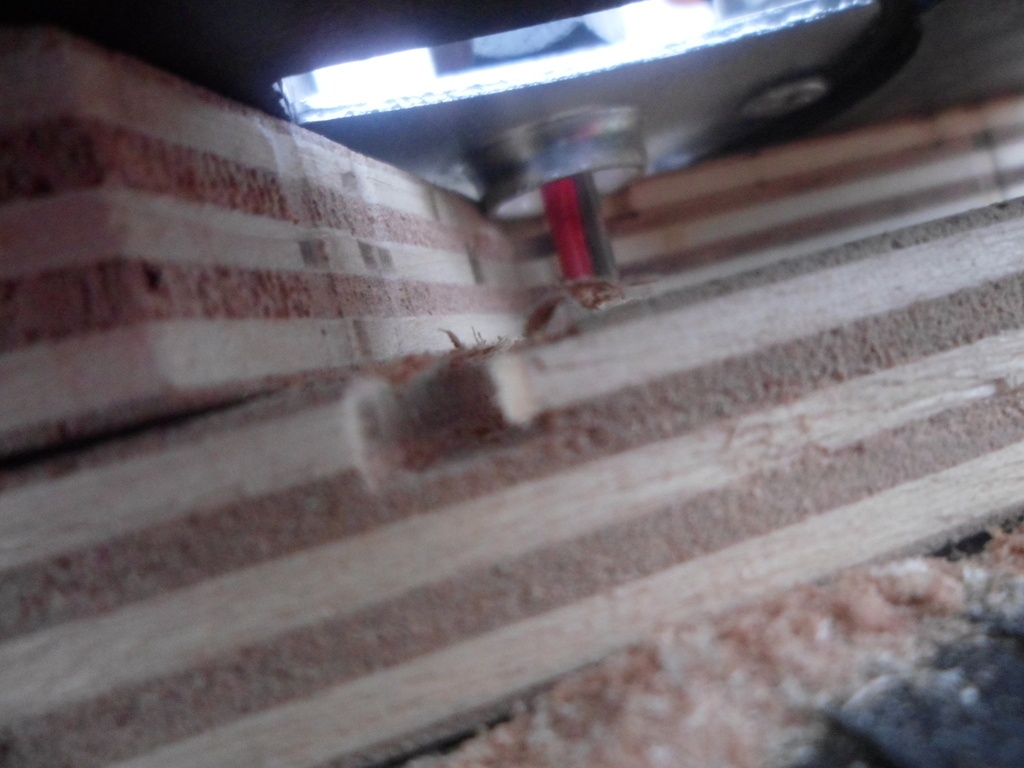

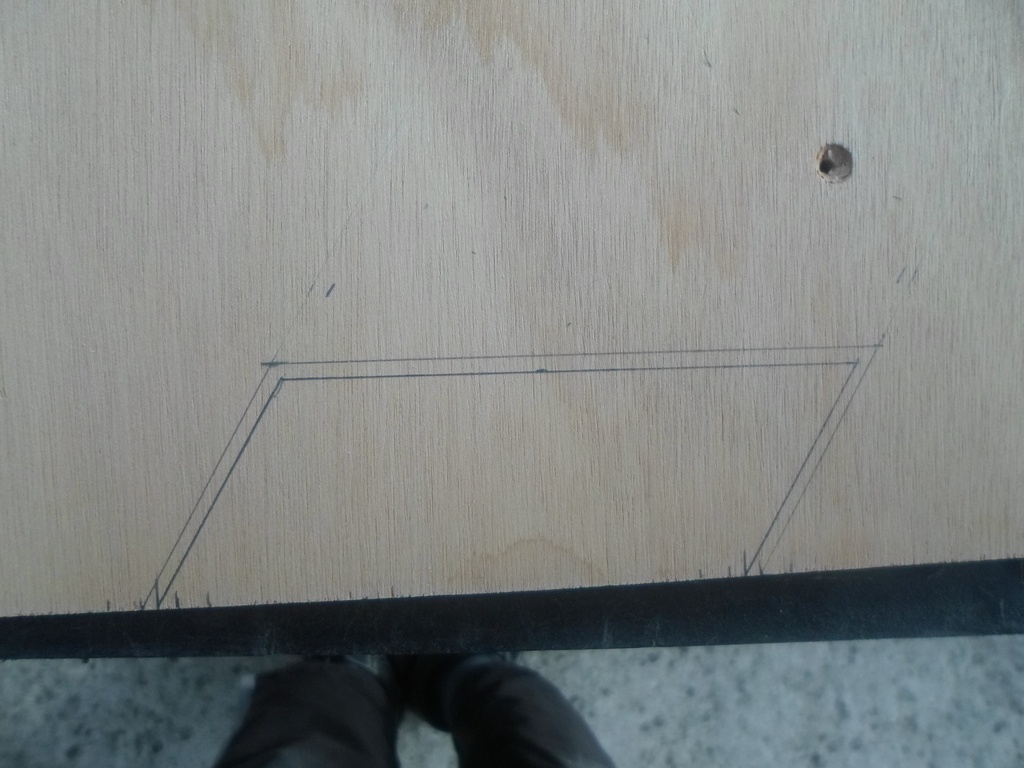

Du coup j'ai tout retracé et cette fois-ci j'ai bidouillé pour usiner bien droit à la défonceuse avec une fraise de 6 mm.

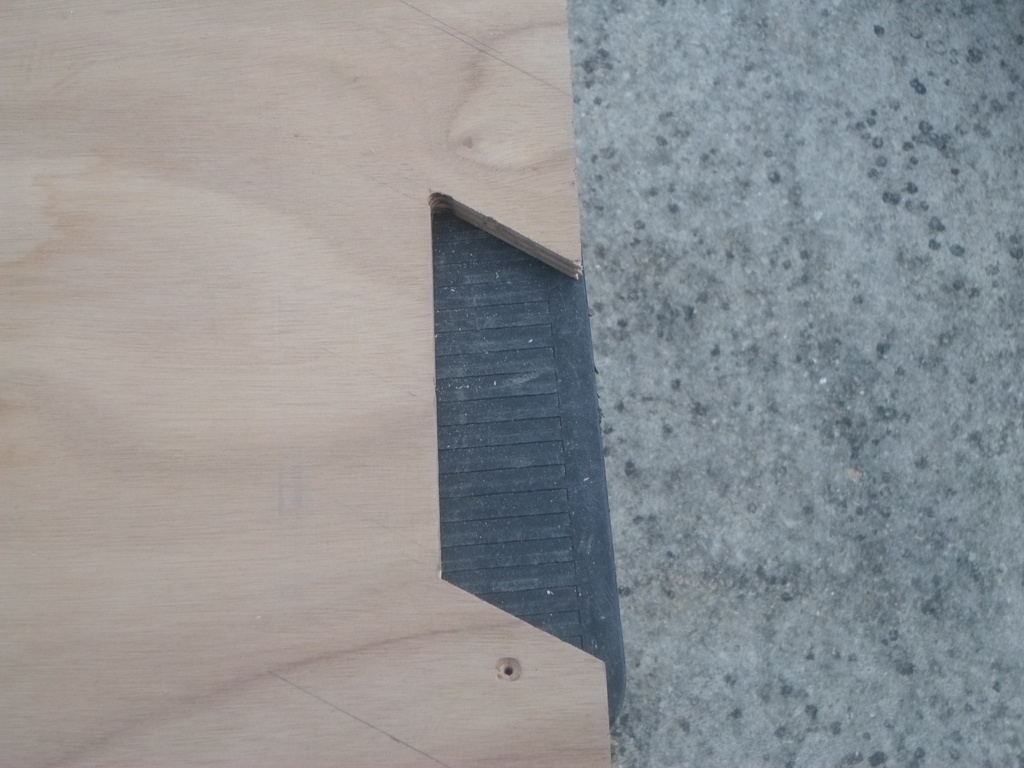

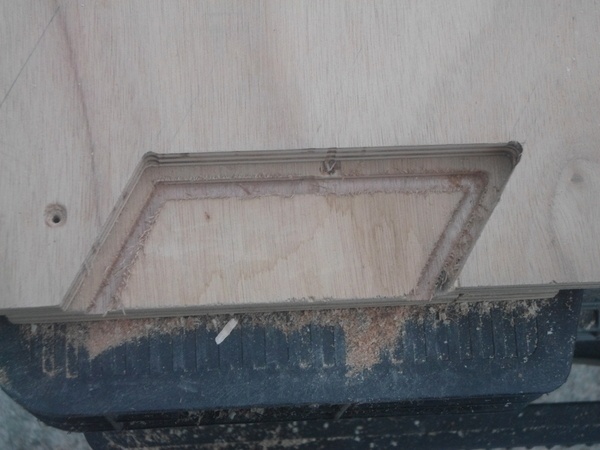

Usinage fini à la défonceuse.

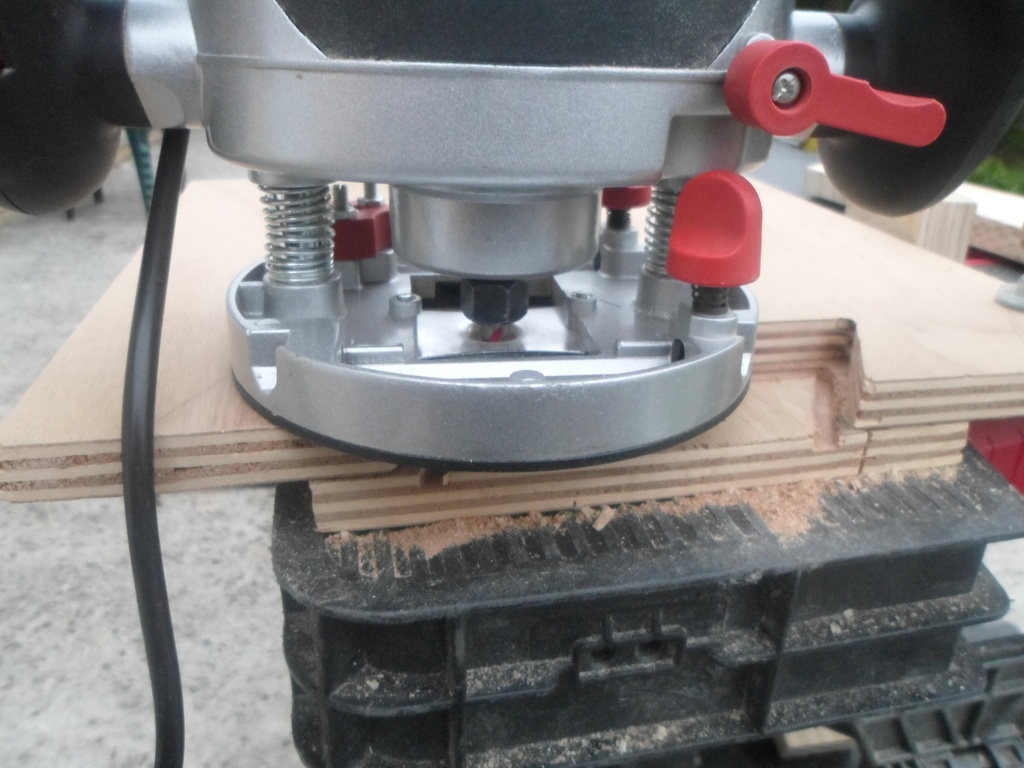

J'ai utilisé une chute du même type que le gabarit, puis j'ai effectué la découpe avec mon guide a copier fixé a ma défonceuse.

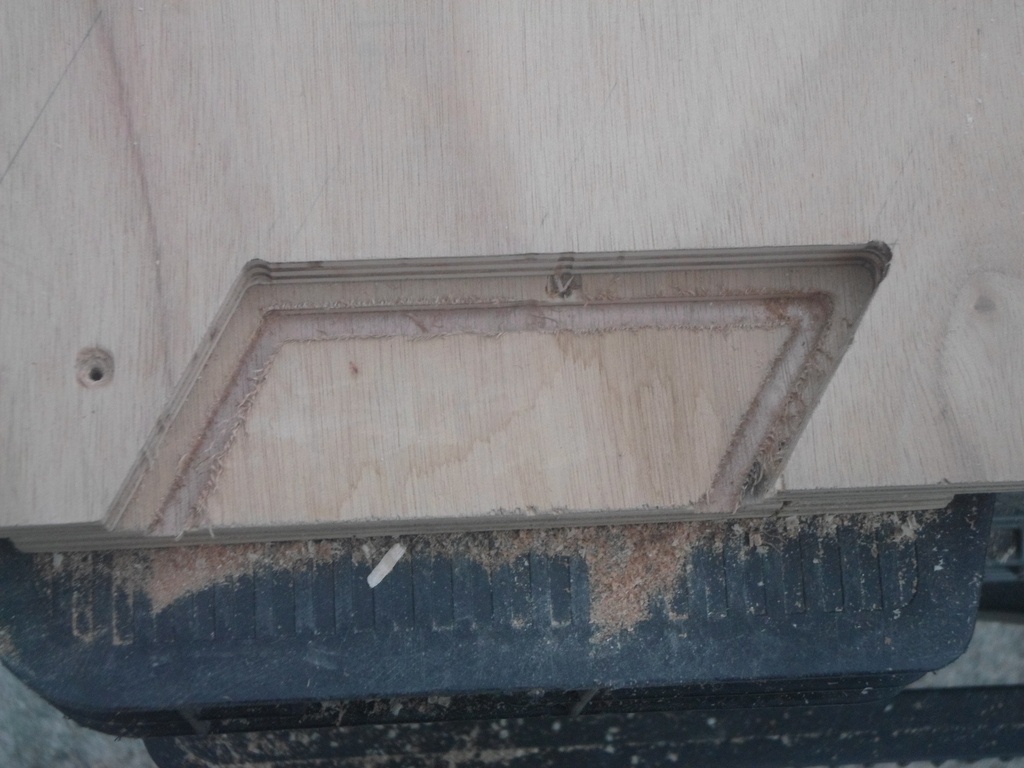

Pièce usiné.

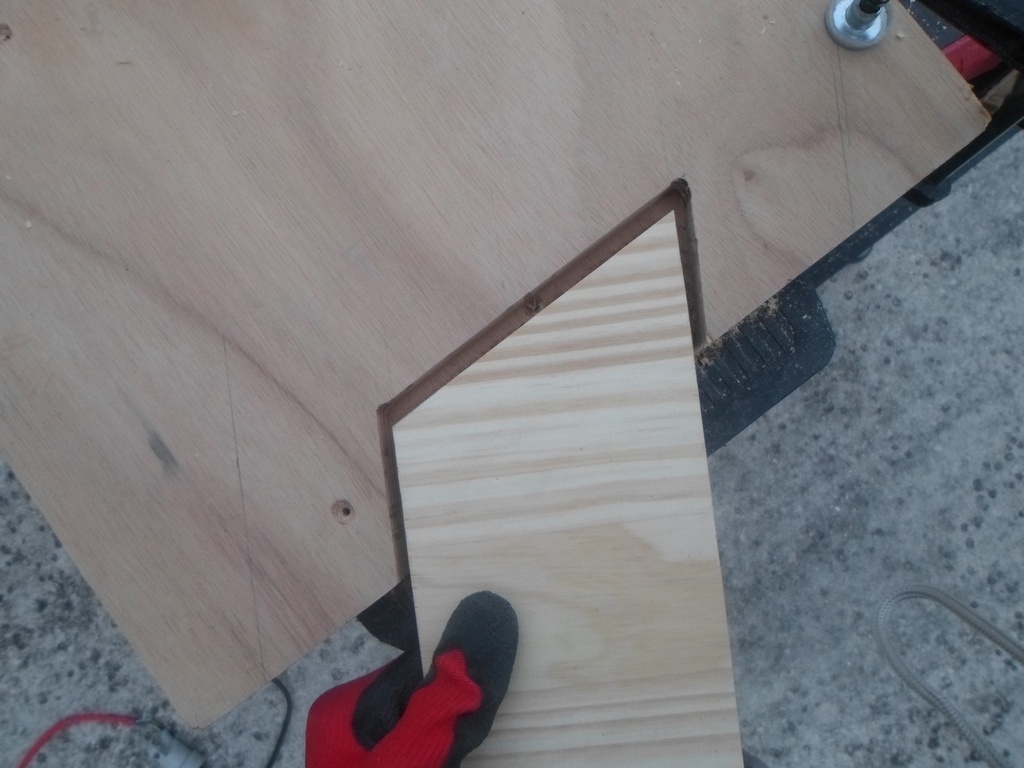

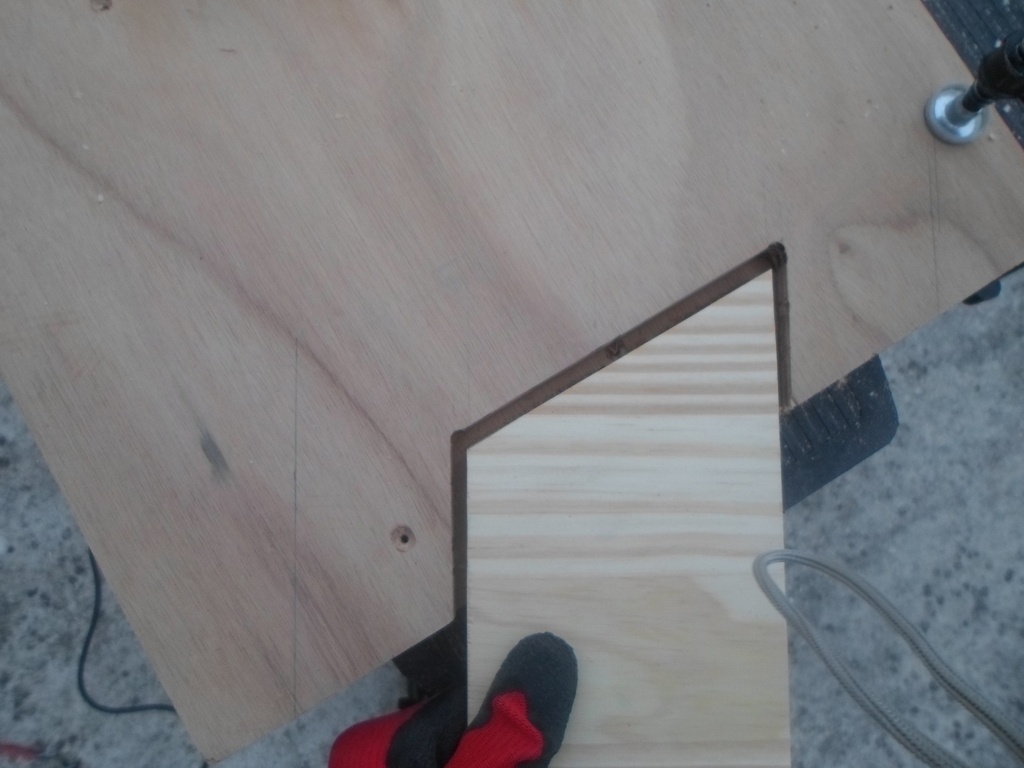

Positionnement d'une traverse sur la coupe effectuer.

La coupe a la défonceuse est nickel il faudra juste rendre une des extrémités droite au ciseaux.

Publié

  Ce pas à pas présente un projet en cours de réalisation.


Discussions

Romain Delorme a publié le pas à pas "Table basse triangulaire".
il y a 14 jours
Didier
( Modifié )

C'est un beau projet qui démarre.
Ne connaissant pas la forme de ta table, ma remarque qui suit n'est peut-être pas fondée.
Je suis étonné du sens du fil des trois traverses. L'assemblage sera beaucoup moins résistant que celui de la photo de "ce que tu voudrais faire".

Romain Delorme
( Modifié )

Ah alors 😰 comment dire... j'avais complètement zapper ça 😣
Mais je pense que sa ne posera pas trop de problème (enfin j'espère...)

Merci de me faire remarquer Didier.😉
