Neo3Lus

Chien qui éclaire

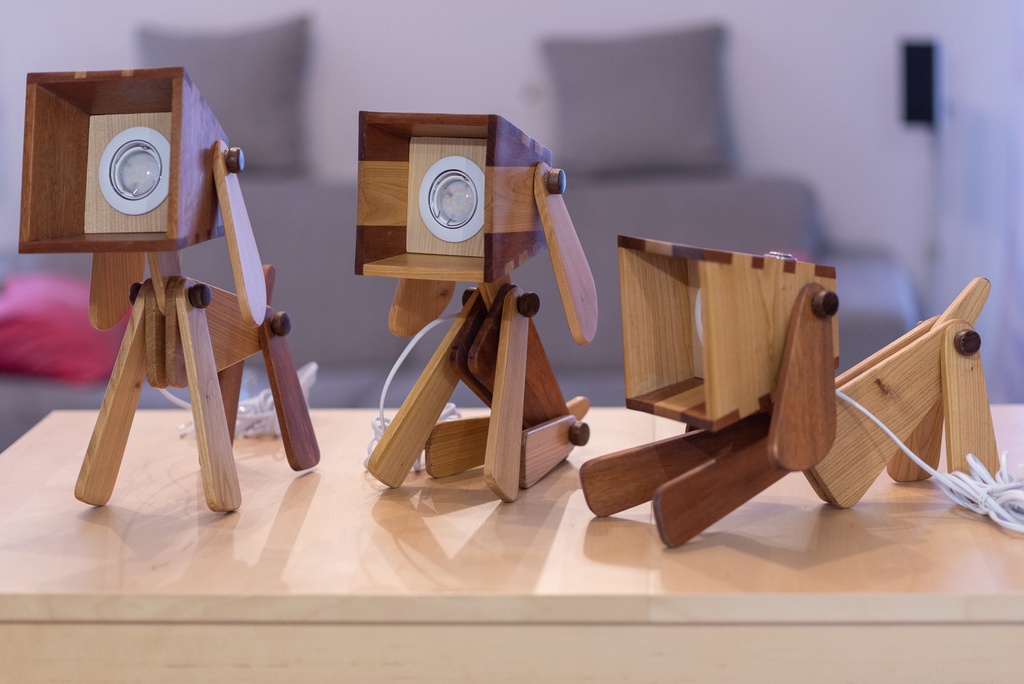

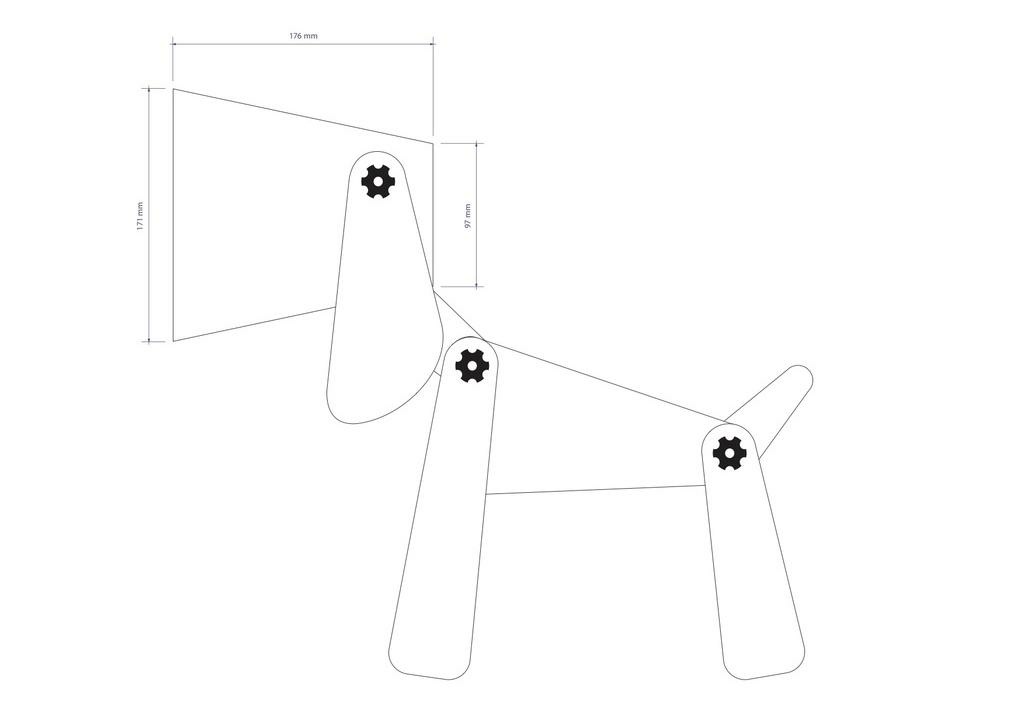

Voici les plans pour la réalisation des chien LED.
Il y a des manques mais qui peuvent être largement identifiés et rectifiés à la fabrication.
Notamment pour l'angle à réaliser pour que les pattes et les oreilles ne soient pas collées au reste du corps mais légèrement en biais.
Je n'ai pas non plus précisé le système de fixation et d'axe pour les articulations, chacun peut trouver le système qui lui convient le mieux.
Au pire je peux répondre aux interrogations.

Mis à part la partie de la tête et corps entier, les autres parties sont à taille réelle.

Mis à jour

Publications associées


Discussions

Neo3Lus  a publié le plan "Chien qui éclaire".
il y a 2 ans
Noobodyy
( Modifié )

Super, merci pour ton partage !

Neo3Lus

Je t'en prie.

FranckLEFEVRE
( Modifié )

Merci !

Neo3Lus

De rien. Normal.

AntoineM
( Modifié )

Merci pour le partage, ça donne de bien belles idées.
Aussi, par quel moyen fixez vous le bloc lumière à l'intérieur de la "tête" ?

Neo3Lus

J'ai placé un spot LED encastrable (pour réduire la profondeur totale) mais une ampoule peut aussi être envisagée. Simplement il faut limiter la longueur de l'ensemble (la tête n'étant pas très profonde) pour garder un peu de réflexion avec les paroies.
Pour fixer, j'ai placé des tasseaux sur les côtés afin "d'accrocher" les ressorts du spot.
J'espère avoir été clair :)

ollone
( Modifié )

Merci pour le partage Neo3Lus

Neo3Lus

De rien, j'espère que c'est utile.

ollone

Bien sur :)
J'ai dans l'idée de m'exercer à SketchUp, pourquoi pas faire un plan de ta lampe-chien.

Neo3Lus

Faudra montrer ça ;-)
Moi je l'ai fait en 3D mais pas avec SketchUp.

Noobodyy
( Modifié )

ollone Oui, ce serait une super idée 😃

Neo3Lus

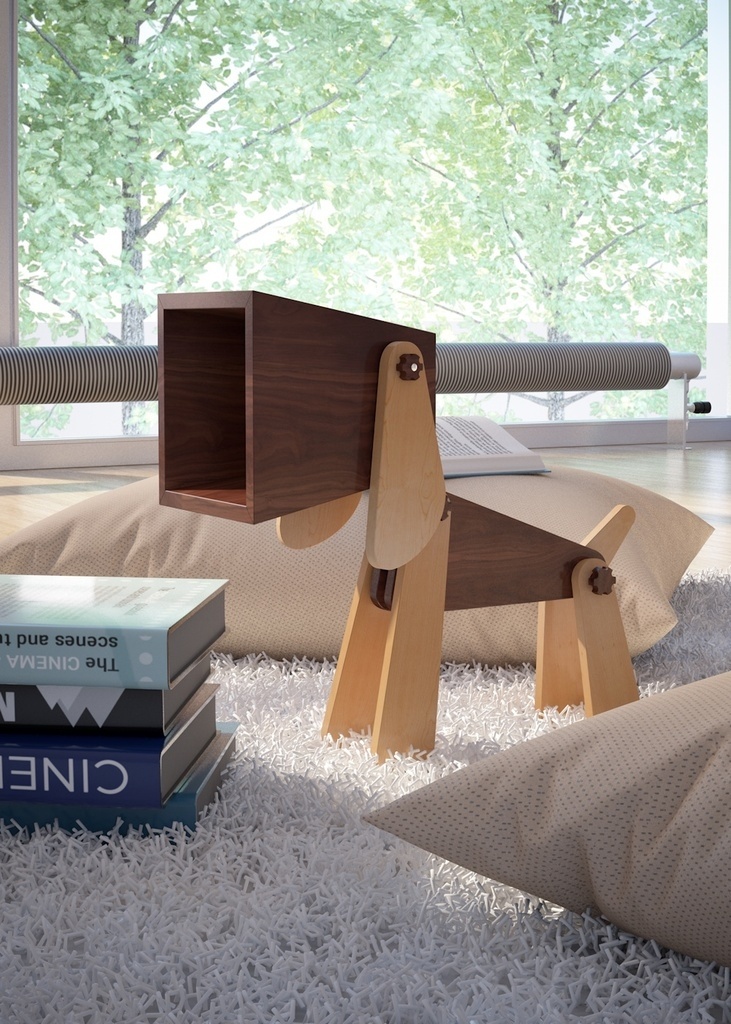

Voici ma part de 3D.
A vous ;-)

Bluecat
( Modifié )

Hoooo ...... quelle jolie idée .....Merci Neo3Lus

Neo3Lus

Avec plaisir :-)

nicoboom
( Modifié )

Bonjour, je tente un commentaire, même si la publication n'est pas toute récente...Déjà c'est superbe! Ensuite le me demande quels sont les angles de coupe pour ajuster la tête ? Il me semble que ce ne doit pas faire 45 ? Merci. Nico

FranckLEFEVRE

En téléchargent le plan, vous pourrez mesurer tout les angles.😉

nicoboom
( Modifié )

Ça ne marche pas pour l’assemblage des 4 planches constituant la tête ;-)

AntoineM

as-tu pensé à la coupe d'onglet pour les 4 cotés de la tête ?

nicoboom

Je me suis finalement débrouillé en faisant ainsi : coupe à 45 degrés + tête de scie incliné à 3 degrés, le résultat est satisfaisant mais si pas parfait. Je n'avais pas vraiment envie de me lancer dans des calculs savants ;-)

Neo3Lus

Désolé, je n'ai pas eu les notifications de commentaires.

Les queues d'arondes évitent d'avoir à se "prendre la tête" en calculs savants :)
Les coupent sont ainsi à 90°
Mais rien n'empêche de faire des queues droites ou même (je pense) des coupes à 45°

nicoboom

Merci pour ton retour!Pour la prochaine, je tente les queues droites
