Berceau cododo démontable


Voici le plan du berceau en cours de fabrication pour la naissance prochaine de mon premier enfant.
Les contraintes pour la conception de ce meuble sont les suivantes :

  • un berceau qui berce,
  • démontable pour pouvoir être rangé une fois le bébé trop grand pour l'utiliser,
  • "cododo", c'est à dire que le matelas doit être à la même hauteur que le lit des parents et le berceau doit pouvoir s'ouvrir pour permettre d'attraper le bébé du lit sans se lever.

Le plan indique donc les dimensions compatibles avec notre lit.
Le berceau sera réalisé en frêne massif pour la structure et panneaux multipli pour le sommier et les panneaux de tête et pied de lit qui seront décorés de placages.
Le plan 3D ne montre pas les vis qui sont utilisées pour le montage du berceau et le desserrage de la rambarde pour passer en mode cododo. Le dessin technique pourra être adapté en cours de fabrication pour palier aux aléas de la réalisation.

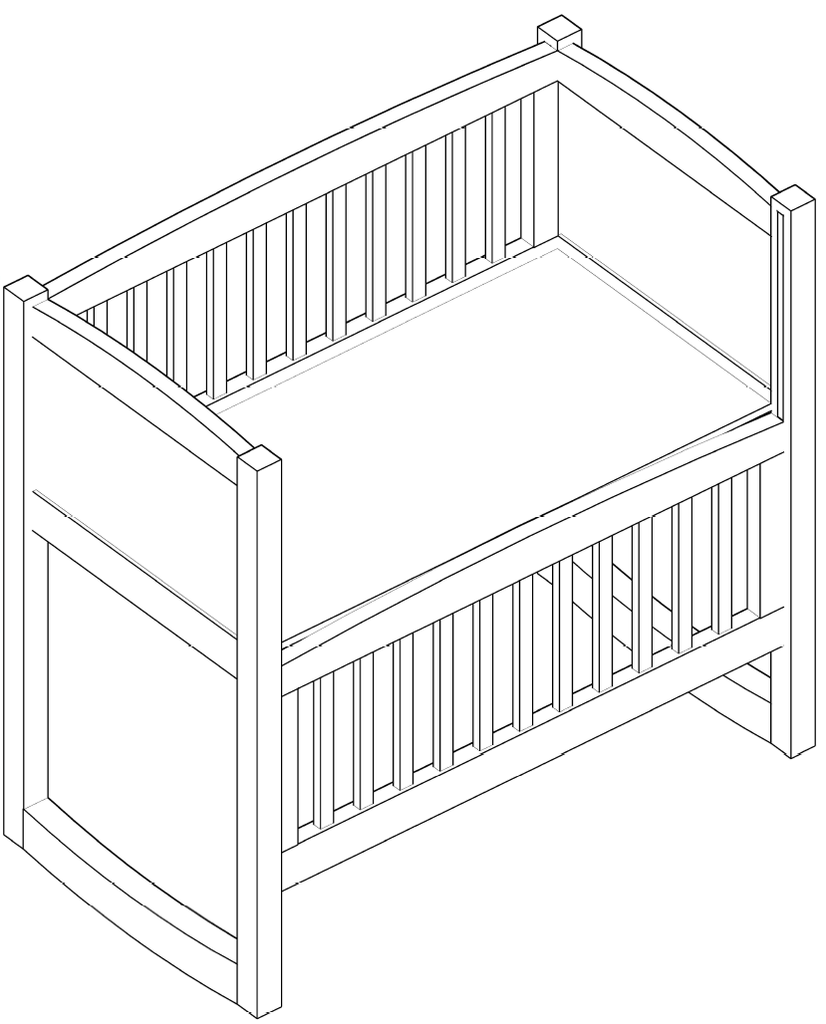

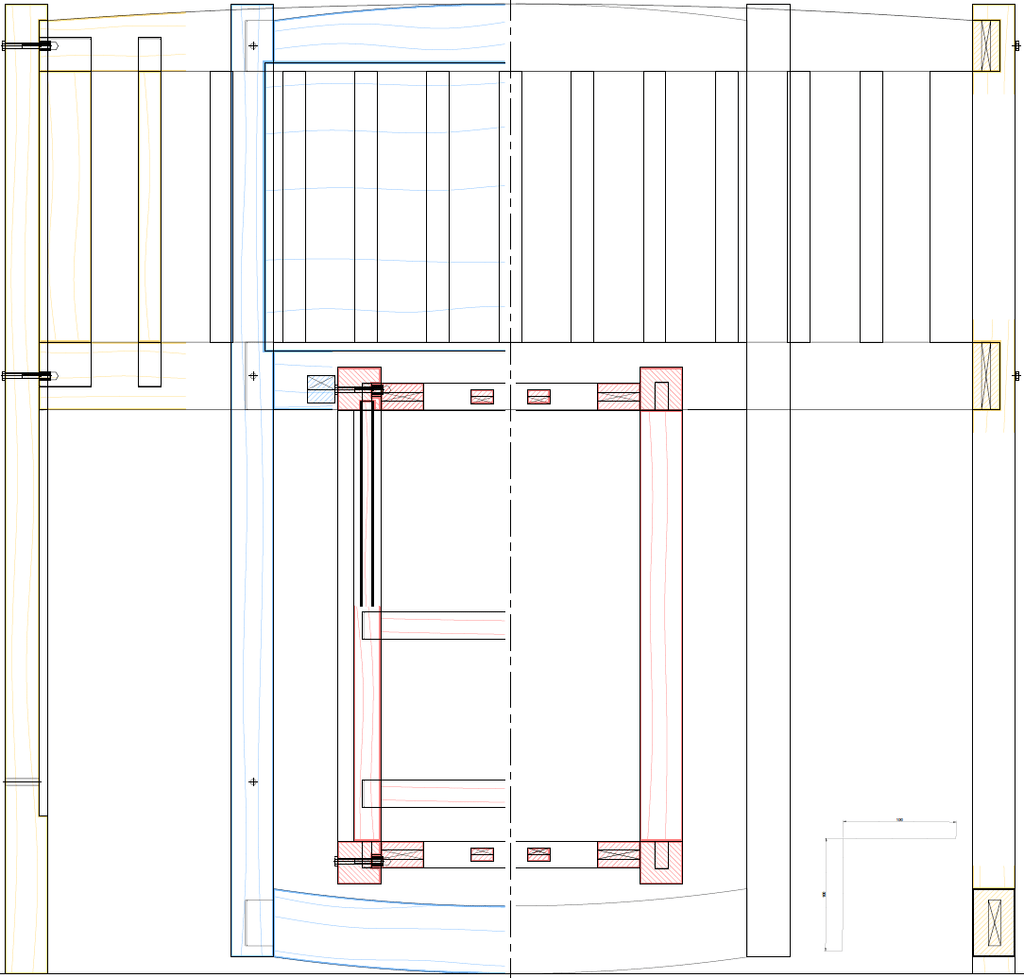

Les PDF présentent le dessin technique d'ameublement à l'échelle 1:1 et le contour des cintres utilisés à l'échelle 1:1.

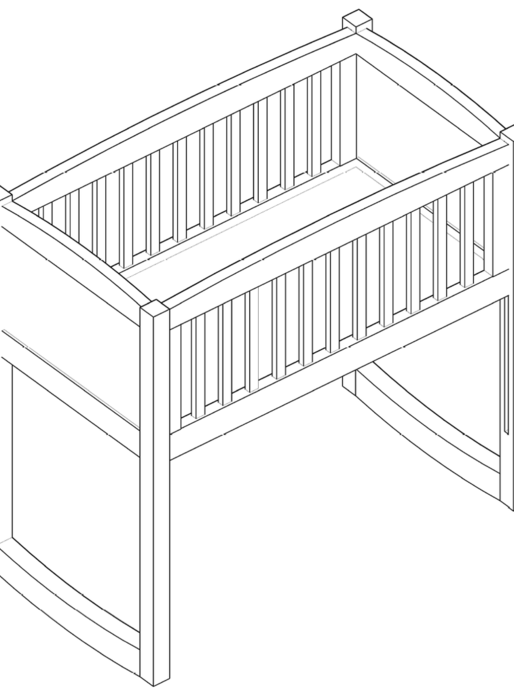

Plan 3D : autode.sk/2MIDuNA
Dessin : autode.sk/2IouHuT

Mis à jour

Publications associées


Discussions

Guillaurent a publié le plan "Berceau cododo démontable".
il y a 1 an
RIRI212
( Modifié )

Merci Guillaume pour le partage !.
Avec quoi (gratuit) peut-on ouvrir les fichiers Autocad (sur Mac) ?
Merci

Guillaurent

Il y a un viewer gratuit en ligne sur le site d'Autodesk.
J'ai ajouté des liens directs aux plans AutoCAD à la fin de la description. Dis-moi si ça fonctionne.

Guillaurent
( Modifié )

J'ai l'impression que ça ne marche pas. Tu peux essayer dwgsee.com/ peut-être...

RIRI212

Guillaurent DWC See s'installe bien, mais il n'ouvre pas tes deux fichiers dwg ???
J'ai essayé avec un autre fichier trouvé sur ce site qui fonctionne bien ???

RIRI212

Guillaurent merci à toi mais le viewer "patine" puis j'ai un message d'erreur ???

Guillaurent

RIRI212 c'est peut-être parce que j'utilise la version étudiante. Je viens d'y penser...

Guillaurent

J'ai ajouté le dessin technique en PDF. Il est à l'échelle 1:1 dans le fichier.

Math60

Bonjour Guillaume,

Je commence à réfléchir et à griffonner sur un bout de papier pour en faire un aussi.
Je pense m'inspirer du tien si tu n'y vois pas d'inconvénient!

Petite question as tu mis un système pour arrêter le basculement si nécessaire?
Merci d'avance,

Mathieu.

Guillaurent
( Modifié )

Bonjour

Prends-y ton inspiration si cela te dit.

Effectivement, le "système" anti-basculement que j'ai employé consiste dans le fait que le bas des pieds sont à l'horizontal et forme une butée avec la traverse inférieure cintrée.

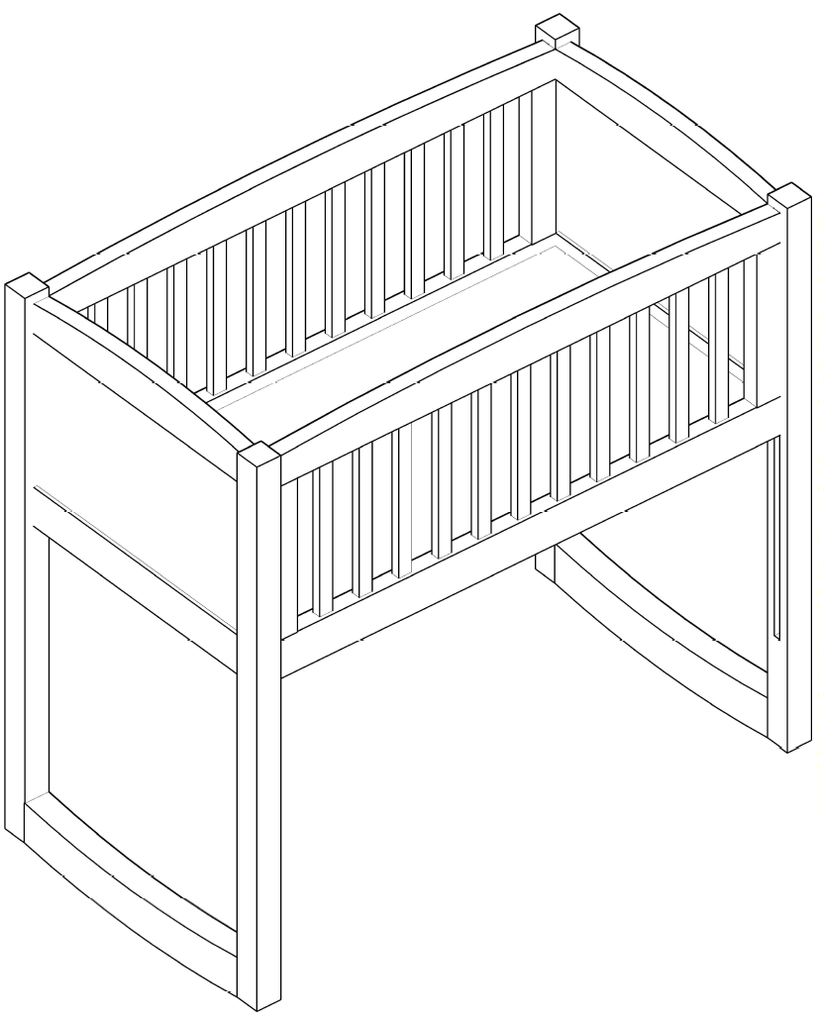

Tu peux le voir sur le dessin technique en coupe bleue et sur la troisième image ici :

Ça ne paraît pas grand chose mais ça permet de garder en équilibre un sac de litière de 20kg sur le côté du lit. Il faut se dire que le berceau sera rangé une fois que le bébé aura atteint l'âge de 6 mois environ.

Math60

Bonjour, merci de cette précision.

Math60
( Modifié )

Très légèrement modifié, manque plus que le bambin! Merci du partage 😉

Guillaurent

Super ! Content de voir que ça serve :)
Bon courage pour la suite 😅
