Leon

Variante du tabouret design de tedey

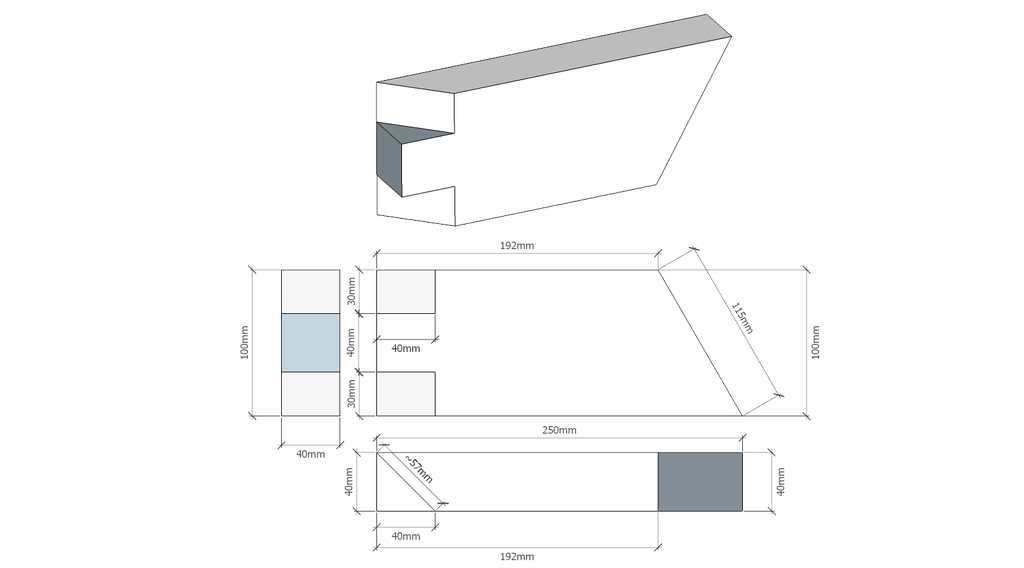

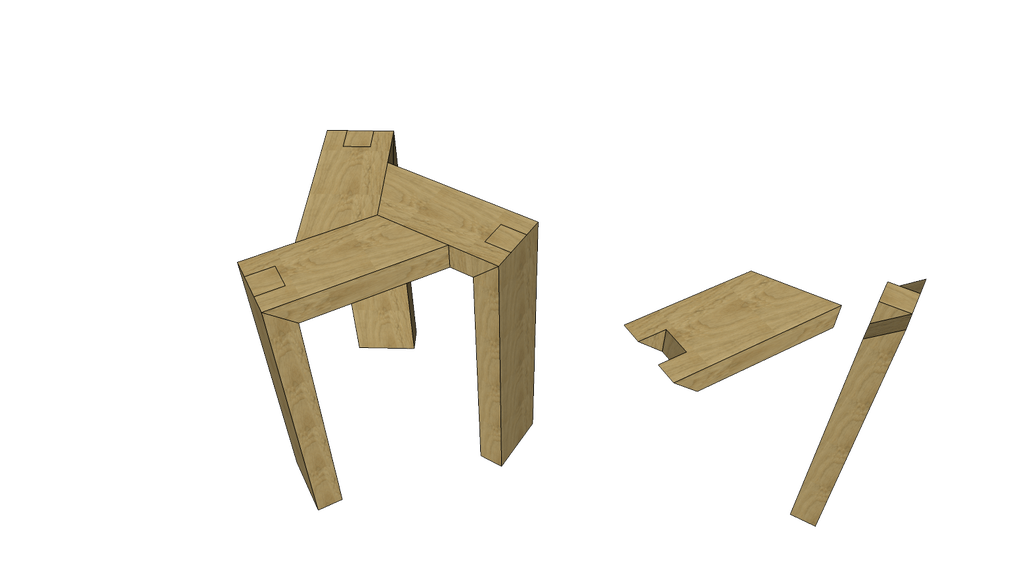

j'ai ajouté un enfourchement arasé sur deux parements sur la coupe d'onglet et j'ai diminué l'épaisseur du plan original partagé. j'en ai profité pour faire des composants et des groupes afin qu'il soit plus facilement réutilisable et pour facilité la cotation.

Je ne l'ai pas encore réaliser car j'attends la confirmation de tedey pour l'épaisseur, si c'est assez solide en 40mm et aussi comment réaliser cet assemblage que j'ai ajouté afin qu'il soit bien plat joint.

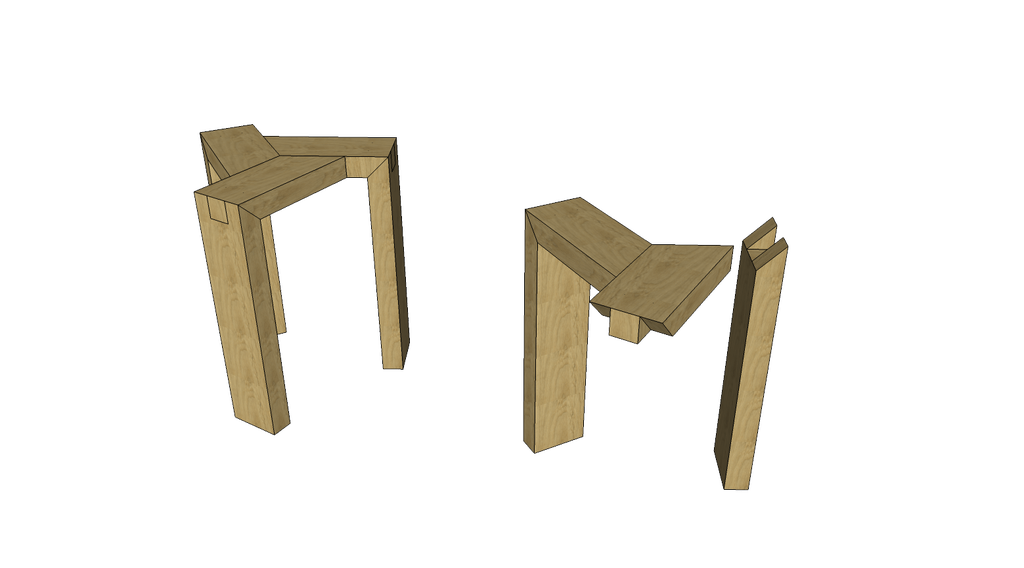

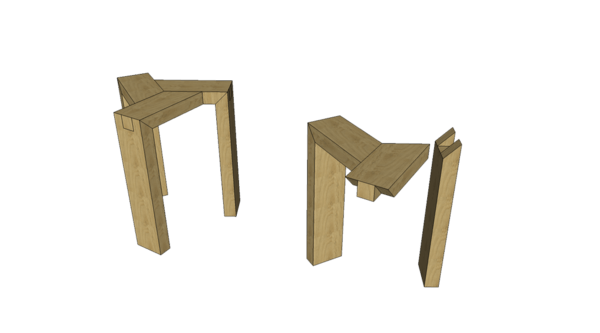

[EDIT] après une nuit de réflexion j'ai inversé l'enfourchement, car je me dis que c'est plus solide ainsi, je laisse les 2 versions pour que chacun puisse me dire ce qui est mieux

Mis à jour

Publications associées


Discussions

Leon a publié le plan "Variante du tabouret design de tedey".
il y a 4 ans
Oak
( Modifié )

Incroyable, depuis lundi je realise un modèle très proche . A partir de la même inspiration 😳

Dans mon cas les section sont du 39x88 en douglas. Assemblage de l'assise en mi bois épaulé et des pieds par chevilles.

Ma volonté était d'annuler l'espace entre les trois pièces d'assise et de les chevaucher pour souligner les lignes.

Et bien super 👍🏻

Leon

Je viens de faire une maj après une nuit de réflexion j'ai inversé l'enfourchement, car je me dis que c'est plus solide ainsi, j'ai mis à jour le plan mais aussi laissez l'ancien.

N'hésites pas à partager ta réalisation une fois terminé 😉

Oak

C'est effectivement plus solide ainsi et ton assemblage remet en question mes chevilles...il semble simple et adapté. Je n'ai fait que le débit pour l'instant, c'est un proto en douglas avant de le réaliser en exo si tout fonctionne et qu'il plait a ma femmme ☺

Je le partagerai au moins ici 👍🏻

tedey

Salut alors oui 40mm c’est assez solide. Bon copeau et bonne soirée

Oak

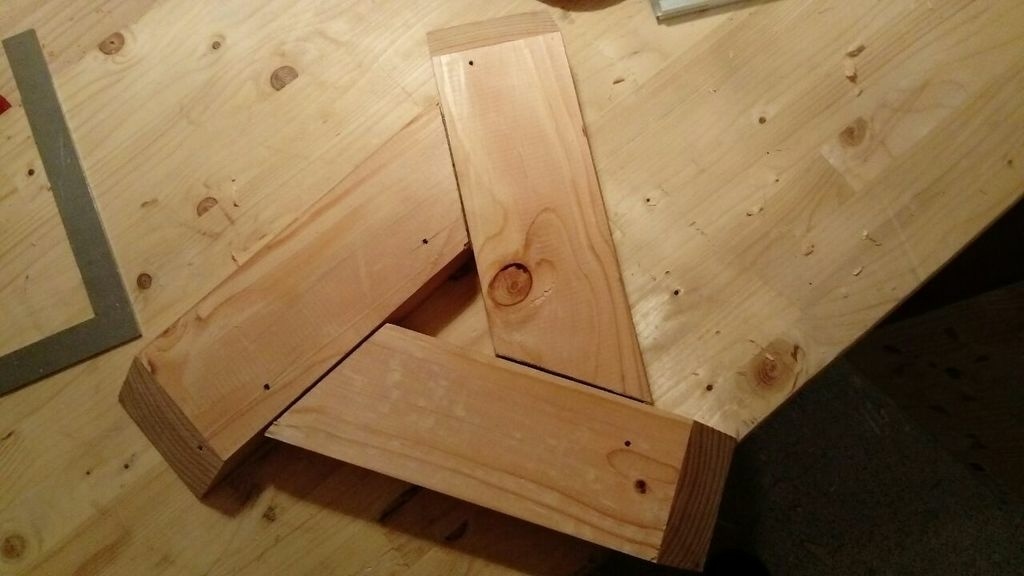

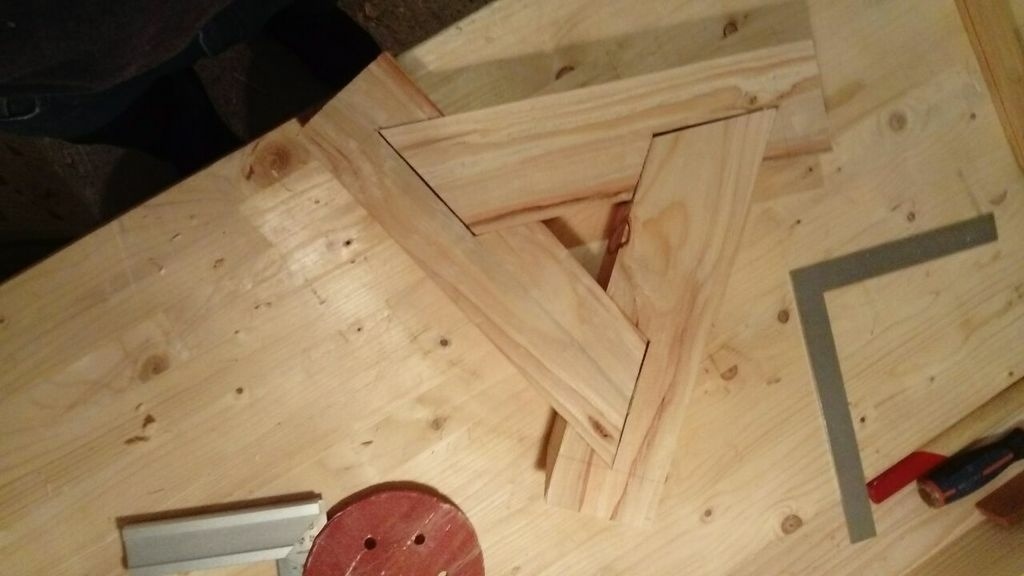

Voila une ébauche du proto. Que l'on situe comme je ne fais pas de plans...

Les assemblages ne sont pas rectifiés ici ☺

Leon
( Modifié )

ton montage me fait penser à cette vidéo

youtube.com/wa...h?v=7KUHDfi0YbE

Oak

Voilà qui rend humble.

Leon

à l'heure d'auj, j'ai simplement débité mes pièces de bois l'été 2020, depuis j'attends que l'atelier réouvre pour finir mais j'ai un peu peur de retrouver mes pièces, dans quel état vont-elles être ??? mystère !
