silic

Quelques composants dynamiques pour sketchup

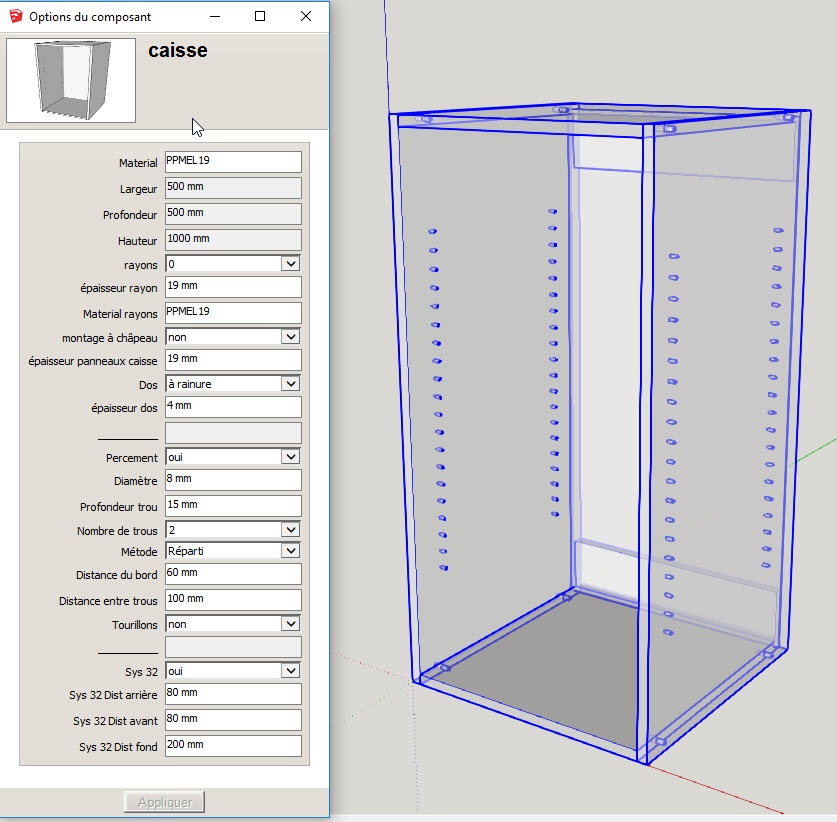

  1. aménagement caisson d'armoire, possibilité d'ajouter des tourillons et système 32, dos rainuré ou en appliquer, etc. etc.

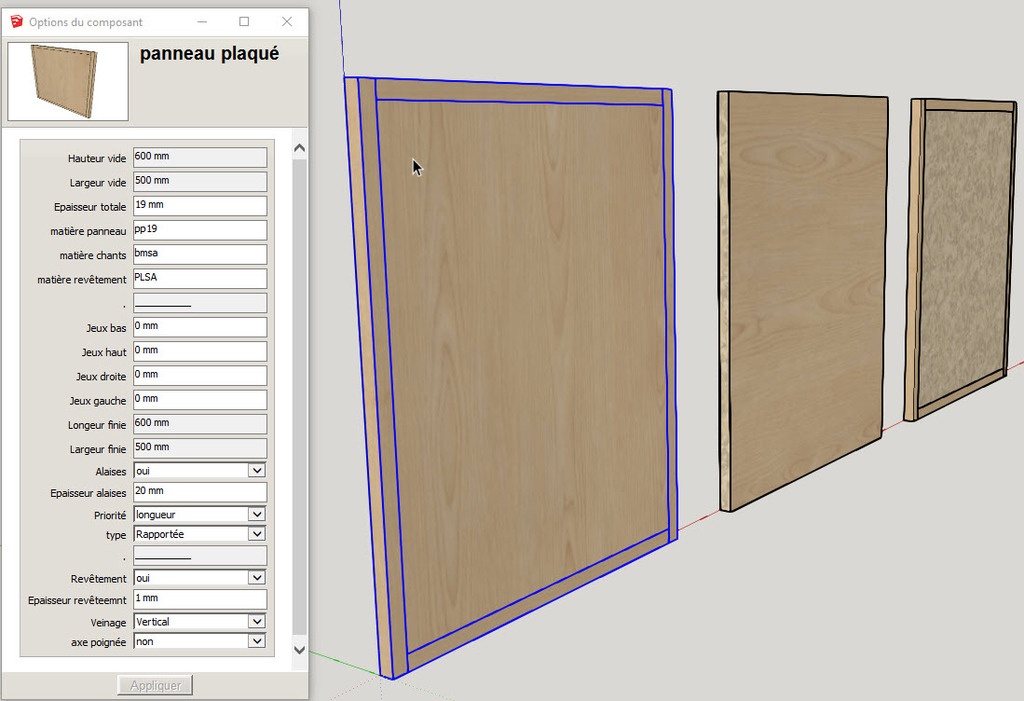

  2. panneau plaqué : avec ou sans alaises, alaises embrevée ou rapportées, direction du veinage... etc.

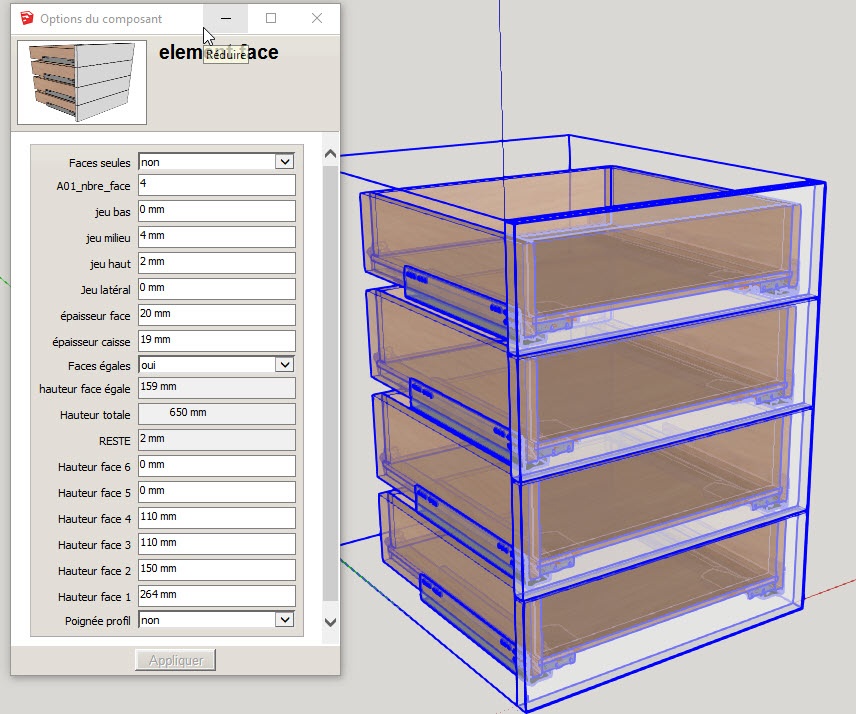

  3. aménagement de tiroirs : réglages des faces jeux tiroir, etc... ATTENTION, LE POINT D'INSERTION DOIT ETRE LE COTE EXTERIEUR DROIT DU CAISSON !

TOUS CES COMPOSANTS SONT DIMENSIONNABLE A L'AIDES DES POIGNE : puis entrer dans le pavé numérique si besoin :Dimension + unité (ex 1250mm)

Attention !
vu que ce sont des composants dynamique il ne faut pas les ouvrir tel quel dans sketchup mais les importer !

vidéos explicatives :

vidéo panneau plaqué

vidéo caisse d'armoire

Vidéo aménagement tiroirs

liens vers 3DWH :

la Caisse d'armoire
La face plaquée
Les tiroirs

Mis à jour

Discussions

silic a publié le plan "Quelques composants dynamiques pour sketchup".
il y a 1 an
Boris Beaulant
( Modifié )

Salut silic et merci de ce partage !
L'ensemble des composants ont été fait en Sketchup 2018. Peut-être serait-il intéressant de les exporter dans un version plus ancienne, non ? Déjà qu'il faut la version PRO pour permettre l'accès aux composants dynamiques :)

silic
( Modifié )

tiens, tiens, je n'avais pas pensé à ça !

dans 3dwh ne sont-ils pas compatible avec des version antérieures ?
j'ai rajouter les liens pour l'acces à 3dwh

Boris Beaulant

dans 3dwh ne sont-ils pas compatible avec des version antérieures ?

Si, c'est vrai on peut télécharger pour SU 2017 de 3dwh. Mais dans ce cas, autant mettre directement ces fichiers là ici. Sinon, le process me semble complexe, non ?

Xavier
( Modifié )

Superbe travail, notamment pour les coulisses movento

silic

merci

Rascal

Hello Silic! Merci du partage (ici aussi!! Formidable!) Même si je ne post plus beaucoup par ici!
